DN、英寸、公称外径对照
DN、英寸、公称外径对照
DN|英寸|公称外径对照 DN|英寸|公称外径之间的关系见下表：俗称英寸in.公称通径DN公称外径mm4分1/2DN 15φ206分3/4DN 20φ251寸1DN 25φ321寸211/4DN 32φ401寸半11/2DN 40φ502寸2DN 50φ632寸半21/2DN 65φ753寸3DN 80φ904寸4DN 100φ1105寸5DN 125φ1406寸6DN 150φ1608寸8DN 200φ219公称通径DN是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter)，又称平均外径(mean outsidediameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。
例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。
其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
公称直径可用公制mm表示，也可用英制in表示。
管路附件也用公称直径表示，意义同有缝管。

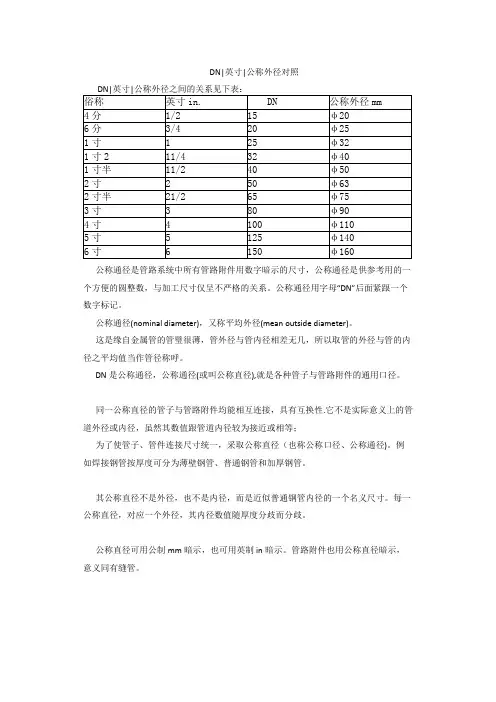

DN与英寸对照表-dn和英寸
公称直径可用公制mm暗示，也可用英制in暗示。管路附件也用公称直径暗示，意义同有缝管。
φ160
公称通径是管路系统中所有管路附件用数字暗示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。公称通径用字母“DN”后面紧跟一个数字标记。
公称通径(nominal diameter)，又称平均外径(mean outside diameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；
为了使管子、管件连接尺寸统一，采取公称直径（也称公称口径、公称通径)。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。
DN|英寸|公称外径对照
DN|英寸|公称外径之间的关系见下表：
俗称
英寸in.
DN
公称外径mm
4分
1/2
15
φ20
6分
3/4
20
φ25
1寸
1
25
φ32
1寸211/432 Nhomakorabeaφ40
1寸半
11/2
40
φ50
2寸
2
50
φ63
2寸半
21/2
65
φ75
3寸
3
80
φ90
4寸
4
100
DN、英寸、公称外径对照
DN|英寸|公称外径对照 DN|英寸|公称外径之间的关系见下表：压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm ，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm工程管径对照表1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
DN、英寸、公称外径对照
DN|英寸|公称外径对照DN|英寸|公称外径之间的关系见下表：压力管道标准规格DN-公称直径①—外径 大外径系列DN15- © 22mm DN20- © 27mm DN25- © 34mn , DN32- © 42mm DN40- © 48mm DN50- © 60mm DN65- © 76(73)mm , DN80- © 89mm DN100- © 114mm DN150- © 168mm DN250- © 273mm DN350- © 360mm DN450- © 457mm DN600- © 610mmDN125- © 140mm DN200- © 219mm DN300- © 324mm DN400- © 406mm DN500- © 508mm 小外径系列DN15- © 18mm DN25- © 32mm DN40- © 45mm DN65- © 73mm DN20- © 25mm DN32- © 38mm DN50- © 57mm DN80- © 89mmDN100- © 108mm DN150- © 159mm DN250- © 273mm DN350- © 377mmDN125- © 133mm DN200- © 219mm DN300- © 325mm压力管道标准规格工程管径对照表（常用）管道外径与公称直径的关系管道外径与公称直径的关系一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
DN、英寸、公称外径对照
DN|英寸|公称外径对照 DN|英寸|公称外径之间的关系见下表：俗称英寸in.公称通径DN公称外径mm4分1/2DN 15φ206分3/4DN 20φ251寸1DN 25φ321寸211/4DN 32φ401寸半11/2DN 40φ502寸2DN 50φ632寸半21/2DN 65φ753寸3DN 80φ904寸4DN 100φ1105寸5DN 125φ1406寸6DN 150φ1608寸8DN 200φ219公称通径DN是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter)，又称平均外径(mean outsidediameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。
例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。
其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
公称直径可用公制mm表示，也可用英制in表示。
管路附件也用公称直径表示，意义同有缝管。
DN、英寸、公称外径对照
DN|英寸|公称外径对照DN|英寸|公称外径之间的关系见下表：俗称（英制）英寸in.DN（mm）公称外径mm 4分1/215φ206分3/420φ251寸125φ321寸211/432φ401寸半11/240φ502寸250φ632寸半21/265φ753寸380φ904寸4100φ1105寸5125φ1406寸6150φ1608寸8200φ21910寸10250φ27312寸12300φ3251英尺=12英寸1英寸=8英分(称呼不同，单位不同，尺寸也就不一样)压力管道标准规格DN-公称直径Ф－外径大外径系列(焊管)DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列（无缝管）DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325m工程管径对照表1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′DN251.2′DN321.5′DN402′DN502.5′DN653′DN804′DN1005′DN1256′DN1508′DN20010′DN25012′DN300GB/T50106-20012.4．1管径：管径一般用ф、DN、De来表示，单位是mm,用英制单位时，需要换算。
DN、英寸、公称外径对照
DN|英寸|公称外径对照 DN|英寸|公称外径之间的关系见下表：压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm ，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm工程管径对照表1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
英寸、DN、公称外径对照
DN|英寸|公称外径对照DN|英寸|公称外径之间的关系见下表：俗称英寸in. DN 公称外径mm 4分1/215 φ206分3/420 φ251寸 1 25 φ32 1寸2 11/432 φ40 1寸半11/240 φ502寸 2 50 φ63 2寸半21/265 φ753寸 3 80 φ904寸 4 100 φ110 5寸 5 125 φ140 6寸 6 150 φ160 8寸 8 200 φ219 10寸 10 250 φ273 12寸 12 300 φ325压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm ，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm工程管径对照表1 英寸=25.4毫米 =8英分1/2 是 四分(4英分) DN153/4 是 六分(6英分) DN202分管DN84分管DN156分管DN201′DN251.2′DN321.5′DN402′DN502.5′DN653′DN804′DN1005′DN1256′DN1508′DN20010′DN25012′DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DN|英寸|公称外径对照（一）
DN|英寸|公称外径之间的关系见下表：
压力管道规格
DN-公称直径Ф－外径
大外径系列
DN15-ф22mm，DN20-ф27mm
DN25-ф34mm，DN32-ф42mm
DN40-ф48mm，DN50-ф60mm
DN65-ф76(73)mm ，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，
小外径系列
DN15-ф18mm，DN20-ф25mm
DN25-ф32mm，DN32-ф38mm
DN40-ф45mm，DN50-ф57mm
DN65-ф73mm，DN80-ф89mm
DN100-ф108mm，DN125-ф133mm
DN150-ф159mm，DN200-ф219mm
DN250-ф273mm，DN300-ф325mm
DN350-ф377mm
工程管径对照表
1 英寸=25.4毫米 =8英分1/
2 是四分(4英分) DN15
3/4 是六分(6英分) DN20
2分管 DN8
4分管 DN15
6分管 DN20
1′ DN25
1.2′ DN32
1.5′ DN40
2′ DN50
2.5′ DN65
3′ DN80
4′ DN100
5′ DN125
6′ DN150
8′ DN200
10′ DN250
12′ DN300
GB/T50106-2001
2.4管径
2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：
1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；
2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；
3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；
4 塑料管材，管径宜按产品的方法表示；
5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）
给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.
关于DN与De的区别：
1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：
4分管：4/8英寸：DN15；
6分管：6/8英寸：DN20；
1寸管：1英寸：DN25；
寸二管：1又1/4英寸：DN32；
寸半管：1又1/2英寸：DN40；
两寸管：2英寸：DN50；
三寸管：3英寸：DN80（很多地方也标为DN75）；
四寸管：4英寸：DN100；
De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；
主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：
DN20 De25X2.5mm
DN25 De32X3mm
DN32 De40X4mm
DN40 De50X4mm
等等。
我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；
但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。
不搞清楚很容易在采购、施工过程中造成损失。
两种管道材料的连接方式不外乎：丝扣连接及法兰连接。
其他连接方式就用得很少了。
镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。
注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触
工程管径对照表（常用）压力管道
工程管径对照表（常用）管道外径与公称直径的关系
管道外径与公称直径的关系
一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为
，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计维修的方便人为地规定的一种，也较公称通径，是管子（或者管件）的规格名称。
公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮
、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管对照表，表明某种管道的公称直径，壁厚。
规格
N-公称直径
－外径
N15-ф22mm，DN20-ф27mm
N25-ф34mm，DN32-ф42mm
N40-ф48mm，DN50-ф60mm
N65-ф76(73)mm，DN80-ф89mm N100-ф114mm，DN125-ф140mm N150-ф168mm，DN200-ф219mm N250-ф273mm，DN300-ф324mm N350-ф360mm，DN400-ф406mm N450-ф457mm，DN500-ф508mm N600-ф610mm，
N15-ф18mm，DN20-ф25mm
N25-ф32mm，DN32-ф38mm
N40-ф45mm，DN50-ф57mm
N65-ф73mm，DN80-ф89mm
N100-ф108mm，DN125-ф133mm N150-ф159mm，DN200-ф219mm N250-ф273mm，DN300-ф325mm N350-ф377mm，DN400-ф426mm N450-ф480mm，DN500-ф530mm N600-ф630mm，。
