一般承重墙柱及外墙编为主轴线，非承重墙、隔墙等编为附加轴线（又 称分轴线）。
两根轴线间的附加轴线，应以分母表示前一轴线的编号， 分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编写
39
【备注】：平面定位轴线号水平方向采用阿拉伯数字由左至右排序， 垂直方向为大写英文字母，由下至上排序（其中I、O、Z三个字母不可使用）
12
索引符号： 直径为10毫米的细 实线园，细实线水平 直 径和引出线及编 号。
详图的索引标志
13
• 【二】节点剖切索引符号
• 【名称】：节点剖切索引符号
• 【用途】：可用于平、立面造型的剖切，可贯穿剖切也可断续剖切节点
• 【尺度】：A0、A1、A2图幅剖切索引符号的圆直径为12mm
•
A3、A4图幅剖切索引符号的圆直径为10mm
• 图面内的数字标注、文字标注、符号索引、图样名称、文字说明都应 按以下规定执行。
及图样比例调节。
• 【备注】：引出线在标注时应保证清晰规律，在满足标注准确齐全功 能的前提下，尽量保证图面美观。
• 常见的几种引出线标注方式：
18
19
20
• 【四】、立面索引指向符号
• 【名称】：立面索引指向符号
• 【用途】：在平面图内指示立面索引或剖切立面索引的符号
• 【尺度】：A0、A1、A2图幅剖切索引符号的圆直径为12mm
• 以下以A2图幅为例，常见的标题栏布局形式参见图2-1。
•
室内设计中的设计图纸一般需要审定，水、电、消防等相关专业负责人
要会签，这时可在图纸装订一侧设置会签栏，不需要会签的图纸可不设会签
栏。其形式可参见图2-1
室内设计制图与识图第第二版教学课件第五章建筑施工图
第三节 建筑平面图
（一）比例与图例 建筑平面图的比例应根据建筑物的大小和复杂程度选定，常用比例为1 ∶ 200、 1 ∶ 100、1 ∶ 50，其中1 ∶ 100 比例使用居多。 （二）定位轴线 定位轴线确定了建筑物各承重的定位和布局，也是其他建筑构配件的尺寸基准线。 定位轴线的画法和编号如图5-3 所示。建筑平面图中的定位轴线编号确定了，其他图样 的轴线编号应与之一致。
第四节 建筑立面图
（一）比例与图例 和建筑平面图一样，建筑立面图使用比例通常为1 ∶ 50、1 ∶ 100、1 ∶ 200，其 中1 ∶ 100 比例使用居多。立面图的建筑构造与配件使用图例绘制，见表5-4。外墙面 的装饰材料、做法、色彩等用文字或列表说明。
第四节 建筑立面图
（二）定位轴线 建筑立面图一般只画出两端的定位轴线和编号，以便与平面图对照。 （三）图线 建筑立面的最外轮廓线用粗实线画出，使建筑物的轮廓突出、层次分明。室外地坪 线用加粗线（1.4b ）画出；门窗洞、阳台、台阶、花池等建筑构配件的轮廓线用中实 线画出。
第一节 建筑施工图概述
（二）建筑基本组成 虽然建筑的使用要求、 空间组合、外形处理、结 构形式和规模大小等各有 不同，但它们的组成是大 同小异的。建筑的基本组 成如图5-1 所示，其作用见 表5-2。
第一节 建筑施工图概述
第一节 建筑施工图概述
（一）施工图的形成 1. 初步设计阶段 初步设计阶段主要是根据建筑项目的设计任务，明确要求，收集资料，调查研究， 并对建筑的主要问题。 方案设计图确定后，需要进一步解决结构造型及布置、各工种之间的配合等技术问 题，从而对方案作进一步修改，按一定的比例绘制初步设计图。初步设计图包括总平面 图、建筑平面图、立面图、剖面图等。此外，通常还加绘彩色透视图，表达建筑外部形 态和颜色搭配。必要时，还要制作缩小比例的模型。
室内设计完整全套CAD施工图(80平)
设计说明（三）
-
2021.06
SM-03
公卫
干区
储物间
接待茶座
平面布置图
VIP间
休闲茶座
接待吧台
大厅
电动感应门
所有设计，图纸及说明之版权全属本公司所有。除非 得本公司书面同意，否则不得使用抄袭及复制。所有 尺寸需作实地检查复核，不可以图纸尺寸量度为准。 所有图纸以最后修改为准。
CM-01
施工图设计说明一
E01 DT1 ±0.000
WD 01
2800
CH
所有设计，图纸及说明之版权全属本公司所有。除非 得本公司书面同意，否则不得使用抄袭及复制。所有 尺寸需作实地检查复核，不可以图纸尺寸量度为准。 所有图纸以最后修改为准。
项目名称 装饰施工文件
设计说明（一）
-
2021.06
SM-01
所有设计，图纸及说明之版权全属本公司所有。除非 得本公司书面同意，否则不得使用抄袭及复制。所有 尺寸需作实地检查复核，不可以图纸尺寸量度为准。 所有图纸以最后修改为准。
PL-08
配电分布图
预留感应器电源
预留感应器电源
公卫
预留感应器电源
干区 预留镜前灯电源
预留墙面灯电源
预留墙面灯电源
VIP间
预留茶座底部灯电源
休闲茶座
储物间
预留柜子灯电源
预留墙面灯箱电源 预留墙面线条灯电源 预留柜子灯电源
预留发光logo电源 预留墙面灯箱电源
接待吧台
灯电源
照明配电箱（下口距地H=按实际情况） ELECTRIC BOX , AFF
1:40 2022.06
PL-09
公卫
干区

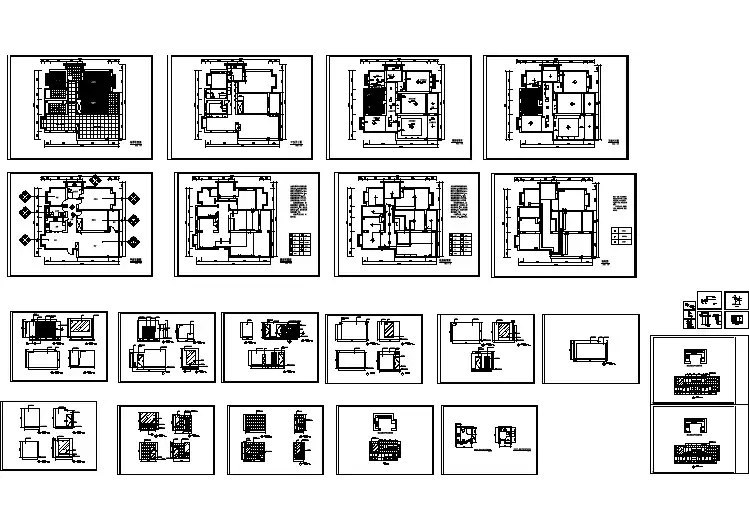

某集团宿舍楼室内装饰设计cad平面施工图
室内设计施工图制作(CAD)教案01
用于绘制矩形，可以通过 指定对角线上的两个点来 创建矩形。
用于移动对象，可以通过 指定基点和平移向量来移 动对象。
用于旋转对象，可以通过 指定基点和旋转角度来旋 转对象。
图层设置与管理
01
02
03
04
新建图层
可以创建一个新的图层，并为 其指定名称、颜色、线型和线
宽等属性。
设置当前图层
可以将某个图层设置为当前图 层，以便在该图层上绘制图形
CAD软件界面介绍
标题栏
01 显示软件名称和当前文件名称
、格式、工具、窗口和帮助等 菜单项。
工具栏
03 提供常用命令的快捷方式，如
新建、打开、保存、打印等。
绘图区域
04 用于显示和编辑图形的主要区
域。
命令行窗口
05 显示和输入命令的地方，可以
输入命令并查看提示信息。
现场实践操作演示环节
软件基本操作演示
介绍CAD软件的基本功能和操作界面，演示如何新建文件、设置图 层、绘制基本图形等。
施工图绘制演示
以一个简单的室内设计案例为例，演示如何在CAD软件中绘制平面 图、立面图、剖面图等施工图，包括设置标注样式、添加文字说明 等。
学生实践操作
让学生在现场进行实践操作，绘制一个简单的室内设计施工图，教师 巡回指导，及时纠正学生在操作过程中出现的问题。
了解室内装修的基本施工流程和工艺，如水电改 造、墙面处理、地面铺设等，以及各环节的注意 事项和验收标准。
环保与安全
关注室内装修的环保性和安全性问题，选择环保 材料，确保施工过程中的安全防范措施。
04 施工图制作流程与规范
前期准备工作及现场勘测
01
02
03

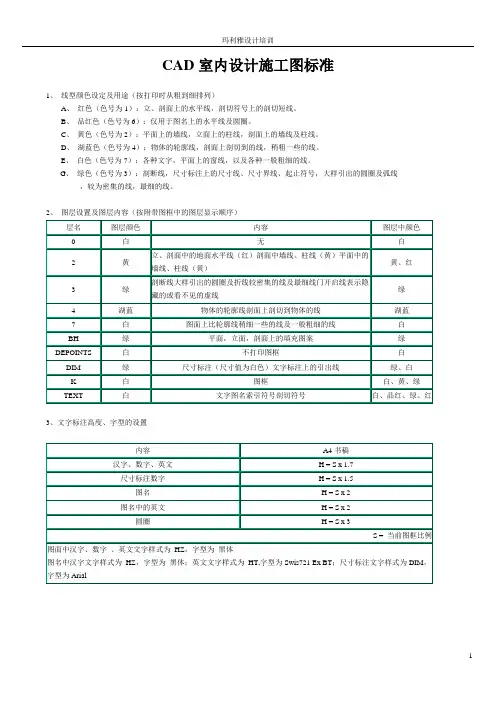

CAD室内设计施工图标准资料
CAD室内设计施工图标准1、线型颜色设定及用途（按打印时从粗到细排列）A、红色（色号为1）：立、剖面上的水平线，剖切符号上的剖切短线。
B、品红色（色号为6）：仅用于图名上的水平线及圆圈。
C、黄色（色号为2）：平面上的墙线，立面上的柱线，剖面上的墙线及柱线。
D、湖蓝色（色号为4）：物体的轮廓线，剖面上剖切到的线，稍粗一些的线。
E、白色（色号为7）：各种文字，平面上的窗线，以及各种一般粗细的线。
G、绿色（色号为3）：剖断线，尺寸标注上的尺寸线、尺寸界线、起止符号，大样引出的圆圈及弧线，较为密集的线，最细的线。
2、图层设置及图层内容（按附带图框中的图层显示顺序）3、文字标注高度、字型的设置4、尺寸标注及文字注释形式的设置•材料标注在一般在图面右侧或上侧（对于剖面图或大样图中可以美观为准不加以要求）尺寸标注在图面左侧或下侧（一般标注为三段式，标不下或内容较少的情况下可标注为两段式）TEXT）标注格式（文字标注格式5、线型设置A、中轴线CenterB、暗藏日光灯带DashedC、不可见的物体结构线DashedD、门窗开启线CenterE、木纹线不锈钢钛金等Dot6、常用材料标注举例（文字说明不要重复标注，以能说明图面为准）600x600白色抛光砖地毯满铺羊毛地毯铝扣板吊顶纸面石膏板吊顶纸面石膏板纸面石膏板基层白色乳胶漆9mm夹板18mm夹板18mm夹板龙骨18mm夹板基层樱桃木夹板清漆樱桃木夹板清漆樱桃木实木线条清漆实木线条清漆樱桃木实木踢脚线樱桃木实木成品门踢脚线顶棚线白色混水漆白色乳胶漆木龙骨30x30角钢不锈钢方（圆）管不锈钢角码镜面不锈钢板砂光不锈钢板（方管、圆管）砂光不锈钢板冲直径20孔磨砂玻璃喷砂玻璃钢化磨砂玻璃蚀刻玻璃5mm钢化玻璃5mm清玻璃5mm明镜5mm车边明镜暗藏日光灯带（平、立面）暗藏珠灯带（平、立面）日光灯珠灯银线米黄石材挂贴（干挂）银线米黄石材线条(踢脚线、台面)银线米黄石材白色复合板枫木面层复合板防火板白色防火板枫木纹理防火板白色塑铝板枫木纹理塑铝板射灯筒灯水泥砂浆织物软包银色扪布软包铁艺黑漆铁艺金漆木雕金漆木夹板索色实木板索色广告钉亚克力灯片可丽耐台面8mm钢化磨砂玻璃（车边）花岗石玻璃钢造型镏金7、尺寸标注•尺寸标注一般需要标明：最外总体尺寸中间结构尺寸最内功能尺寸•分尺寸与总体尺寸必须相等，必要时可用EQ表示•第二层标注应以第一层标注的末端为起点，不要重复标注。
室内设计施工图
室内设计施工图随着人们对居住环境的要求不断提高，室内设计成为了人们生活中不可或缺的一部分。
而室内设计施工图，则是实现完美空间的重要环节。
本文将详细介绍室内设计施工图的概念、重要性及其在实际施工中的应用。
一、室内设计施工图的概念室内设计施工图是设计师通过图形和文字的方式，详细描述室内空间设计成果的图纸。
它包括平面图、立面图、剖面图、节点详图等各种图纸，直观地展示了设计风格、空间规划、材料选择、色彩搭配以及家具布局等内容。
二、室内设计施工图的重要性1、指导施工：室内设计施工图是施工团队开展工作的基础，它详细列出了施工所需的材料、工艺、尺寸等信息，为施工团队提供了明确的指导。
2、确保质量：通过室内设计施工图，设计师可以详细表达自己的设计理念和意图，从而确保了施工质量和效果。
同时，施工团队也可以通过图纸进行自我检查，提高施工质量。
3、降低成本：合理的室内设计施工图可以避免施工过程中的浪费和不必要的返工，从而降低成本。
4、保护权益：对于业主来说，室内设计施工图是保障自身权益的重要依据。
它可以帮助业主了解设计意图和细节，避免与设计师或施工团队产生误解。
三、室内设计施工图在实际施工中的应用1、确认设计方案：在施工过程中，室内设计施工图是确认设计方案的重要工具。
设计师和业主可以通过图纸进行沟通，对设计方案进行调整和优化。
2、指导施工：施工团队可以根据室内设计施工图进行详细施工，确保按照设计师的意图完成作品。
同时，图纸也可以作为技术交底的依据，避免沟通不畅或误解等问题。
3、监督施工质量：业主和设计师可以通过室内设计施工图对施工质量进行监督，确保施工团队按照图纸进行施工，达到预期效果。
4、验收依据：在竣工验收阶段，室内设计施工图是重要的验收依据。
业主和设计师可以通过对比实际效果与图纸要求，对施工质量进行评估和验收。
5、后期维护依据：即使在装修完成后，室内设计施工图仍然具有重要作用。
它可以作为后期维护和保养的依据，指导业主如何正确使用和维护室内设施。
CAD室内设计施工图全套
CAD室内设计施工图全套在室内设计领域，CAD 室内设计施工图全套是确保设计方案能够准确无误地转化为实际施工的重要文件。
它不仅是设计师与施工团队之间沟通的桥梁，更是保障施工质量和进度的关键。
一套完整的 CAD 室内设计施工图通常包括平面图、顶面图、立面图、剖面图、节点大样图以及水电图等多个部分。
平面图是整个施工图的基础，它展示了室内空间的布局，包括墙体的位置、门窗的分布、家具的摆放等。
通过平面图，施工人员可以清晰地了解各个功能区域的划分和空间的利用情况。
顶面图则主要呈现了天花板的造型、灯具的布置以及空调出风口等设施的位置。
它对于确定吊顶的高度和造型、灯光效果的营造起着至关重要的作用。
立面图则从不同的角度展示了墙体的装饰和造型，包括墙面材料的选择、装饰线条的走向、柜体的样式等。
剖面图则进一步揭示了空间内部的结构和构造，帮助施工人员理解复杂部位的施工方法和工艺。
节点大样图是对一些关键部位的详细描绘，如墙角的处理、门套的安装、楼梯的构造等。
这些细节往往决定了施工的质量和最终的效果。
水电图则涵盖了电路的走向、插座和开关的位置，以及水路的布局和给排水设施的安装等信息，确保水电工程的安全和合理。
在绘制CAD 室内设计施工图时，准确性是首要原则。
每一个尺寸、每一个标注都必须精确无误，因为任何微小的误差都可能在施工过程中被放大，导致施工质量问题或者无法实现设计效果。
同时，图纸的清晰度和规范性也非常重要。
线条的粗细、图层的管理、文字的标注等都应该遵循一定的标准和规范，以便施工人员能够轻松读懂和理解。
为了保证施工图的质量，设计师需要对施工工艺和材料有深入的了解。
只有这样，才能在图纸中准确地表达出设计意图和施工要求。
例如，在选择墙面材料时，设计师需要考虑材料的性能、施工难度和成本等因素，并在施工图中明确标注。
对于一些特殊的工艺和构造，设计师还需要与施工人员进行充分的沟通和交流，确保施工的可行性。
此外，CAD 室内设计施工图还需要不断地修改和完善。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2. 顶棚平面图的画法
凡是剖到的墙、柱的断面轮廓线用粗实线绘制；门、窗洞口的位置 用虚线绘制；天花造型、灯具设备等用中实线绘制；其余用细实线绘制。
室内设计施工图
室内设计施工图
3. 顶棚平面图的标注
天花底面和分层吊顶的 标高；分层吊顶的尺寸、材 料；灯具、风口等设备的名 称、规格和能够明确其位置 的尺寸；详图索引符号；图 名和比例等。
1. 地面平面图的主要内容
地面平面图主要表示建筑的墙、柱、门、窗洞口的位置；地面的形 式、图案、材料、颜色；固定在地面的假山、水池等景观；固定于地面 的设施设备等。
室内设计施工图
2.地面平面图的画法 地面平面图的画法
凡是剖到的墙、柱的断面轮廓线用粗实线表示，固定设备的轮 廓线用中实线表示，地面分格线用细实线表示 。
详图是室内设计中重点部分的放大图和结构做法图。一个工程需要 画多少详图、画哪些部位的详图要根据设计情况、工程大小以及复杂程 度而定。
1. 详图的主要内容
一般工程需要绘制墙面详图；柱面详图；楼梯详图；特殊的门、 窗、隔断、暖气罩和顶棚等建筑构配件详图；服务台、酒吧台、壁柜、 洗面池等固定设施设备详图；水池、喷泉、假山、花池等造景详图； 专门为该工程设计的家具、灯具详图等。绘制内容通常包括纵横剖面 图、局部放大图和装饰大样图。
室内设计施工图
2. 详图的画法
凡是剖到的建筑结构 和材料的断面轮廓线以粗 实线绘制，其余以细实线 绘制 。
3. 详图的标注
详细标注加工尺寸、 材料名称以及工程做法。
3. 地面平面图的标注
材料的名称、规格、颜色；图案的尺寸、分格大小（达到能够 放样的程度）；地面标高；图名和比例等。
室内设计施工图
室内设计施工图
如果地面做法复杂，使用了多种材料，可以把图中使用过的材料列表加以 说明，该表格一般绘制在图纸的右下角。
室内设计施工图
室内设计详图 室内设计详图
室内设计详图
钢筋混凝土墙、 钢筋混凝土墙、柱的涂黑画法
室内设计施工图
地面的表示方法
室内设计施工图
3.平面图的标注 平面图ቤተ መጻሕፍቲ ባይዱ标注
在平面图中应注写各个房间的名称；房间开间、进深以及主要空间 分隔物和固定设备的尺寸；不同地坪的标高；立面指向符号；详图索引 符号；图名和比例等。
室内设计施工图
内视符号
由一个等边直角 三角形和细实线圆圈 （直径为8～12mm） 组成。等边直角三角 形中，直角所指的垂 直界面就是立面图所 要表示的界面。圆圈 上半部的字母或数字 为立面图的编号，下 半部的数字为该立面 图所在图纸的编号。
假想水平 剖切面的位置 不同，剖切到 的内容不同， 门窗的表示方 法也不同。
室内设计施工图
表示顶棚时，既可使用水平剖面图，也可使用仰视图。两者惟一的 区别是：前者画墙身剖面（含其上的门、窗、壁柱等），后者不画，只 画顶棚的内轮廓。
水平剖面图
仰视图
室内设计施工图
1. 顶棚平面图的主要内容
顶棚平面图主要表示墙、柱、门、窗洞口的位置；顶棚的造型， 包括浮雕、线角等；顶棚上的灯具、通风口、扬声器、烟感、喷淋等 设备的位置。
为了表达清楚，避免产 生歧义，一般把顶棚平面图 中使用过的图例列表加以说 明。
室内设计施工图
室内设计地面平面图 室内设计地面平面图
室内设计地面平面图
当地面做法比较复杂，有多种材料、多变的图案时就要单独绘制地 面平面图。地面平面图的形成方法与平面图的形成方法完全一样，不同 之处在于地面平面图不画家具与陈设。
室内设计施工图
2. 立面图的画法
立面图的最外轮廓线用粗实线绘制，地坪线可用加粗线（粗于标注粗度的 1.4倍）绘制，装修构造的轮廓和陈设的外轮廓线用中实线绘制，对材料和质 地的表现宜用细实线绘制。
3. 立面图的标注
纵向尺寸、横向尺寸和标高；材料的名称；详图索引符号；图名和比例等 。
室内设计施工图
室内设计施工图
1. 室内设计平面图 2. 室内设计立面图和剖立面图 3. 室内设计顶棚平面图 4. 室内设计地面平面图 5. 室内设计详图
室内设计施工图
2.平面图的画法 平面图的画法
一般地，凡是剖到的墙、柱的断面轮廓线用粗实线表示；家具、陈设、固 定设备的轮廓线用中实线表示；其余投影线以细实线表示。
柱子的外轮廓画法
室内设计施工图
室内设计施工图
室内设计立面图
立面图与剖立面图的比较
立面图和剖立面图主要区别是：剖立面图中需画出被剖的侧墙及顶 部楼板和顶棚等，而立面图是直接绘制垂直界面的正投影图，画出侧墙 内表面，不必画侧墙及楼板等。
室内设计施工图
1. 立面图的主要内容
墙面、柱面的装修做法，包括材料、造型、尺寸等；表示门、窗及 窗帘的形式和尺寸；表示隔断、屏风等的外观和尺寸；表现墙面、柱面 上的灯具、挂件、壁画等装饰；表示山石、水体、绿化的做法形式等。
室内设计顶棚平面图
顶棚平面图（又称天花图）的形成方法与房屋 建筑平面图基本相同，不同之处是投射方向恰好相 反。 用假想的水平剖切面从窗台上方把房屋剖开， 移去下面的部分，向顶棚方向投射，即得到顶棚平 面图。
室内设计施工图
水平剖切面略高于窗台 水平剖切面经过窗，但高于门的上沿 水平剖切面既高于门的上沿，也高于窗的上沿
