中央空调节能改造案例
中央空调节能改造案例
目前越来越多企业在做中央空调节能改造的时候，都愿意考虑用磁悬浮中央空调来替换传统的冷水机组，因为现在的企业不仅仅关注眼前的利益，他们更看着重未来的利益。
企业都明白一个道理，节约下来的运营成本就是利润。
磁悬浮中央空调全年节能率可达50%，而且运行寿命长达30年，低维护成本，如果他们把传统耗能的冷水机组逐步替换成磁悬浮中央空调，他们每年节约好几百万的电费。
下面分享一下磁悬浮中央空调节能改造的案例。
MULTISTACK捷丰-磁悬浮空调和模块化技术的发明者和领导者，它是国内外最早研究磁悬浮中央空调，对比其他厂家，在磁悬浮中央空调产品上的底蕴是最深。
（1）数据中心解决方案——港华煤气数据中心
1．项目简介
工程为港华煤气名气通数据中心，建设地点分别位于大连、东莞、济南、香港、哈尔滨五个地点，使用功能为数据信息处理、软件外包服务。
本工程为大连亿达名气通数据中心，建设地点位于大连市甘井子区，亿达生态科技城内。
本项目规划用地约12780平方米，规划总建筑面积约15990平方米。
容积率1.26，建筑密度 30%，绿化率35%，地上停车位25个。
数据中心建筑面积15660平方米，为地上四层，层高5.2m，室外地下消防泵房及水池建筑面积330平方米。
2、负荷需求
a、数据机房的高功率密度化对空调系统的制冷及机房散热提出了更高的要
求，传统风冷空调的制冷方式已无法满足机房制冷需求。
为保障新一代数据中心空调系统的能够长期、持续、稳定的为数据中心机房提供所需的环境温度、湿度，需要空调系统对上述保障要求起着关键作用。
b、设计负荷为3600冷吨。
3、解决方案
a、设备选型选用6台MULTISTACK捷丰满液式磁悬浮变频离心式冷水机组MS0762，单机制冷量为600TR，总制冷量为3,600TR
b、设备运行方案
全年24小时运行，根据系统负荷变化，冷水组逐台启动运转，合理控制机组在部分负荷状态达到最高的能效值。
4、方案优势
a、2A超低启动电流和软启动方式，对电网冲击小。
b、无润滑油系统，高效节能，综合能效值高达11。
c、冷水机组零部件少，结构简单，可靠性高。
d、后期运行维护简单，维护费用低。
e、智能化运行，根据系统需求负荷的变化，优化机组的运行，使机组的工作效率达到最高水平。
（2）工业制冷领域解决方案——深圳天马微电子有限公司
1、项目简介
项目位于广东省深圳市，深圳天马微电子股份有限公司是深圳中航集团最
大的子公司之一，是成立于1983年的外向型高科技企业，也是国内液晶显示行业首家上市公司。
公司主要产品广泛应用于彩屏手机、摄像手机、车载显示、移动DVD、医疗设备、投影仪及其它彩色显示领域。
机房原有冷水机组主机为1台600TR和1台550TR常规的离心式冷水组，为车
间提供冷负荷。
由于机组运行的年限长达十几年，机组能效下降明显，冷水机组运行费用日益增加；为了降低冷水机组运行费用，需对主机设备更换。
2、解决方案
a、设备选型
选用MULTISTACK捷丰满液式磁悬浮变频离心式冷水机组1台MTW150*4FCEA，单台制冷量为600TR。
b、设备运行方案
改造前冷水机组主机为1台600TR和1台550TR常规的离心式冷水组运行供冷；
改造后冷水机组主机为1台600TR MULTISTACK捷丰满液式磁悬浮变频离心式冷水机组和1台600TR常规的离心式冷水机组运行供冷。
在系统需要负荷低时运行一台磁悬浮机组满足需求，再根据负荷情况投入
使用常规的离心式冷机组，最大限度分别发挥新的磁悬浮冷水机组和老的离心式冷水机组的最优效率。
3、改造后效果
a、改造前的常规离心冷水机组运行的能效COP约为3.2，而采用了捷丰满液式磁悬浮变频离心式冷水机组后运行的能效COP为6~8，能效提升明显。
b、在磁悬浮机组投入运行后，由于其负荷调节范围广，在车间低负荷和过渡季节的情况下，机组能够随系统负荷需求多少而进行负荷调节，避免负荷损失造成浪费。
c、该项目采用满液式磁悬浮机组与常规离心式冷水机组联合运行后，比改造前系统全部为常规离心式冷水机组要节省42%的耗电量。
（3）写字楼解决方案——深圳腾邦集团大厦
1、项目简介
项目位于广东省深圳市，腾邦集团有限公司（简称“腾邦集团”），1998年创立于中国深圳特区，是伴随高速发展的中国经济而迅速成长起来的“500强”全球化跨国集团。
腾邦专注运营“现代服务全产业生态链”，年营业额超过2000亿人民币，全球分支机构超过500个，员工超过3.5万人，如今，腾邦的“大旅游、大健康、价值链、互联网金融、名酒交易、跨境电商”等专业服务已广泛应用于中国境内主要大中型城市及香港、台湾、新加坡、马来西亚、日本、韩国、法国、澳大利亚、中东、欧洲等170个国家和地区。
空调机房原有冷水机组主机为1台850TR常规的离心式冷水组，为大厦提供冷负荷。
由于机组运行能效下降明显，冷水机组运行费用日益增加；为了降低冷水机组运行费用，需对主机设备更换。
根据勘测现场的主机房的位于地下二层，新安装的机组需要通过电梯运送到机房里面。
根据项目的情况，我们制定了一下的机组解决方案。
2、解决方案
a、设备选型
选用MULTISTACK捷丰模块式磁悬浮变频离心式冷水机组2组MTW500-3.0，单组制冷量为450TR，总制冷量问900TR。
单模块的尺寸小，可以通过电梯运送到地下室机房，再进行拼装组合。
b、设备运行方案
改造后冷水机组主机为2组MTW500-3.0 MULTISTACK 捷丰模块式磁悬浮变频
离心式冷水机组运行供冷。
3、方案优势
a、紧凑灵活、安装方便，模块机组面积比传统的冷水机组减少40%以上，此项目的安装空间小，模块机组的很适合在这种运输和安装空间小的改造工程项目。
b、容易扩容，模块机组单元都是标准的结构，若系统需要扩大机组的制冷容量，来满足大楼负荷的增加时，只要增加新的模块单元，不需要对机房、管道系统、控制系统等进行复杂的改变。
c、智能化运行，控制系统将单一的模块单元一体化成为一个完整的机组，使每个模块单元按照一定的程序运行，并根据系统需求负荷的变化，优化机组的运行，使机组的工作效率达到最高水平。
中央空调节能改造方案
一、中央空调系统概述∙中央空调系统主要由冷冻机组、冷却水塔、房间风机盘管及循环水系统（包括冷却水和冷冻水系统）、新风机等组成。
∙在冷冻水循环系统中，冷冻水在冷机组中进行热交换，在冷冻泵的作用下，将温度降低了的冷冻水加压后送入末端设备，使房间的温度下降，然后流回冷冻机组，如此反复循环。
∙在冷却水循环系统中，冷却水吸收冷冻机组释放的热量，在冷却泵的作用下，将温度升高了的冷却水压入冷却塔，在冷却塔中与大气进行热交换，然后温度降低了的冷却水又流进冷冻机组，如此不断循环。
二、中央空调水系统的节能分析∙1、目前状况∙（1）目前国内仍有许多大型建筑中央空调水系统为定流量系统,水系统的能耗一般约占空调系统总能耗的15%~20%。
∙（2）现行定水量系统都是按设计工况进行设计的，它以最不利工况为设计标准，因此冷水机组和水泵容量往往过大。
但几乎所有空调系统，最大负荷出现的时间很少。
∙2、水泵变频调速节能原理∙中央空调系统中的冷冻水系统、冷却水系统是完成外部热交换的两个循环水系统。
以前，对水流量的控制是通过挡板和阀门来调节的，许多电能被白白浪费在此上面。
∙如果换成交流调速系统，可把这部分能量节省下来。
每台冷冻水泵、冷却水泵平均节能效果就很乐观。
∙故用交流变频技术控制水泵的运行，是目前中央空调水系统节能改造的有效途径。
三、中央空调节能改造实例∙1、大厦原中央空调系统概况∙某大厦中央空调为一次泵系统，该大厦冷冻水泵和冷却泵电机全年运行，冷冻水和冷却水温差约为2度，采用继电接触器控制。
∙●冷水机组：采用两台（一用一备），电机功率为300KW 。
∙●冷冻水泵：两台（一用一备），电机功率为55KW ，电机启动方式为自耦变频器降压启动。
∙●冷却水泵：两台（一用一备），电机功率为75KW，电机启动方式为自耦变频器降压启动。
∙●冷却塔风机：三座，每座风机台数为一台，风机功率为5.5KW,电机启动方式为直接启动。
∙系统存在的问题：∙（1）水流量过大使循环水系统的温差降低，恶化了主机的工作条件，引起主机热交换效率下降，造成额外的电能损失。
酒店中央空调系统节能改造案例分析
酒店中央空调系统节能改造案例分析目录一、内容概述 (2)1.1 节能改造背景 (2)1.2 改造目的与意义 (3)1.3 文档结构概述 (4)二、酒店中央空调系统概况 (5)2.1 系统现状 (6)2.2 能耗问题分析 (7)2.3 改造前系统能耗统计 (8)三、节能改造方案设计 (10)3.1 改造原则与目标 (11)3.2 设备选型与配置建议 (12)3.3 系统优化方案 (13)四、节能改造实施过程 (15)4.1 施工准备与现场勘查 (16)4.2 设备安装与调试 (17)4.3 系统测试与运行维护 (19)五、节能改造效果评估 (20)5.1 能耗对比分析 (21)5.2 用户满意度调查 (22)5.3 经济效益分析 (22)六、经验总结与改进措施 (24)6.1 改造过程中的经验教训 (25)6.2 对未来改造的建议 (26)6.3 持续优化与升级策略 (27)七、案例展示与启示 (28)7.1 其他酒店节能改造案例 (30)7.2 对同行业的启示与借鉴 (31)7.3 行业发展趋势分析 (32)一、内容概述本报告旨在深入剖析酒店中央空调系统的节能改造案例，通过详细阐述改造前后的对比分析，揭示节能改造所带来的显著效益。
内容涵盖了酒店中央空调系统的基本情况、能耗现状诊断、节能改造方案设计、实施过程及效果评估等方面。
在案例分析中，我们选取了具有代表性的酒店作为研究对象，通过对其中央空调系统的能耗数据进行深入挖掘和分析，找出了能耗高的关键环节和潜在问题。
在此基础上，结合酒店的实际情况和需求，制定了一套切实可行的节能改造方案，包括设备选型、系统优化、控制策略调整等。
改造实施过程中，我们严格把控各个环节的质量和安全，确保改造工程的顺利进行。
改造完成后，通过对比改造前后的能耗数据，验证了改造方案的有效性和节能效果。
此外，我们还对改造后的系统进行了全面的性能评估，为酒店后续的节能管理提供了有力支持。
珠海度假村酒店中央空调和热水系统节能案例
珠海度假村酒店中央空调和热水系统节能案例发布日期：2009-11-19 浏览次数：24珠海市节能恊会-热回收专家谢文高&n珠海市节能恊会-热回收专家谢文高面对能源日益紧张，资源严重浪费，“节能”和可再生能源的利用的重要性在经济社会的发展进程中日渐凸；现各级政府高度重视节约和合理利用资源，采用先进的节能降耗技术，达到节能、环保、减排的目的。
空调可再生能源二次利用减少地球资源损耗，节约烧水用的电力、燃气、燃油热水锅炉的资源消耗，减少空调系统排放废热气给地球环境造成的污染，减少城市热岛效应，保护大自然的生态环境，使空调系统能源得到全面的综合利用；2年多来本人对广东省珠海度假村酒店健康中心三台大金牌水冷螺杆式中央空调机组,使用“天然四季空调设备有限公司的中央空调节能改造废热全热回收制热水专利技术及设备”项目进行监测和研究，从技术原理、节能指标、经济效益及市场前景等方面进行综合评价，分析推广应用该技术的可行性和必要性。
一. 中央空调废热全热回收技术原理：众所周知，夏季所有空调器在制冷运行的同时，必须通过冷凝向外界散发出大量的冷凝废热，目前绝大部分空调器在设计时并没有将这部分热量加以有效的利用，而是将其直接排放到大气中，如风冷机组通过风扇、水冷机组通过冷却塔直接向外界排放出大量的热量，而因为主机的机器效率和电机的功率因素散发出的热量大约是制冷量的120% ；因此，热回收技术利用这部分热量来获取免费热水，实现空调废热二次利用的目的，我们在原有空调机组上改进，在压缩机排气口与冷凝器之间安装一套本公司生产的高效的热回收储能接驳装置及空调热回收设备，空调热回收设备使高温的冷媒与自来水进行热交换，免费制造60-75℃生活热水；把排到大气中去的空调废热二次利用转变为可再生能源。
二. 空调废热全热回收技术对提高机组性能的特点：热回收技术应用于水冷机组，减少原冷凝器的热负荷，使其热交换效率更高；应用风冷机组，使其部分实现水冷化，使其兼具有水冷机组高效率的特性；根据我们的工程经验中所有的水冷、风冷机组，经过热回收改造后，其工作效率都会有如下显着的改善。
浅谈商用中央空调系统节能改造措施及其应用实例
浅谈商用中央空调系统节能改造措施及其应用实例摘要：中央空调系统节能的机会和措施是多方面的。
如果能将节能思想贯穿于中央空调系统设计、选型与运行的始终，将会收到明显的节能效果，从而带来巨大的经济效益和社会效益。
关键字：节能设计选型效益中央空调系统是由一系列驱动流体流动的运动设备(如水泵、风机及压缩机)、各种型式的热交换器(如风机盘管、蒸发器、冷凝器及中间热交换器等)及连接各种装置的管道(如风管、水管及冷媒管)和阀件所组成。
系统一般可分下列五个循环：（1）室内空气循环（2）冷水循环（3）冷媒循环（4）冷却水循环（5）室外空气循环一、一般的节能措施因为中央空调系统是为空调建筑服务的。
要实现中央空调系统的节能，首先应设计合理，而合理的设计首先从建筑节能做起、要从总体效率的角度进行设备选型和系统配置、要设置优化的运行参数、要有系统经济运行和技术管理的明确指引。
中央空调系统的节能大体上分为以下两方面：一方面是设计时要考虑减少空调建筑的热负荷。
因为室内的热负荷一是来自于室内外温差而引起的热量交换，二是来自于室内照明和设备产生的热负荷。
设计时采取遮阳、气密、绝热、控制窗墙比、控制新风和回风的比例、使用节能光源等措施，可减少空调建筑的热负荷。
由于空调建筑在夏季依靠制冷机将室内的热负荷移到室外。
减少了室内的热负荷，就减少制冷机的运行时间，中央空调系统的能耗也相应随之减少。
另一方面是设计时要考虑系统总体的效率。
其一是在同样制冷容量的条件上，配置多台压缩机的冷水机组比单台压缩机具有明显节能效果。
因为这样的机组在部分负荷时仍有较高的效率，而且，机组起动时可以实现顺序起动各台压缩机，对电网的冲击小，能量损失小。
此外，可以任意改变各台压缩机的起动顺序，使各台压缩机的磨损均衡，延长使用寿命。
但台数不宜过多，冷水机组台数宜选用2～3台，制冷量较大时亦不应超过4台，单机制冷量的大小应合理搭配。
其二是合理选择主机容量。
为了安全起见，绝大部分的冷水主机配置容量要比实际尖峰热负载大20%以上。
某大厦中央空调制冷站节能改造措施方案
某大厦中央空调制冷站节能改造措施方案1、某大厦中央空调系统制冷站介绍作为空调系统的冷源部分，中央空调系统制冷站是用于提供空调制冷效果的核心设备，主要由制冷机组、冷却水泵、冷冻水泵和冷却塔等设备组成。
中央空调系统运行过程中，首先通过压缩机将制冷剂的低压气体压缩为高压气体，进入冷凝器中换热，此时制冷剂的高压液态经过节流装置调整为低压低温液态进入蒸发器，该过程是完成制冷的关键步骤。
同时，高温冷冻回水经冷冻水泵被送入蒸发器盘管，使之与低温低压制冷剂进行热交换，变成低温冷冻水，并通过冷冻水泵作用将其送至各风机盘管，由冷却盘管吸收热量，降低空气温度，最后通过风机向功能间送风，完成循环制冷过程。
通过以上循环过程，中央空调系统制冷站可以将热气体转化成冷气体，以达到调节室内温度的目的。
1.1 设备使用现状某大厦的中央空调机房位于负一层，配备了 2 台定频螺杆式冷水机组、3台冷冻水泵（2用1备）、3台冷却水泵（2用1备）和2台横流冷却塔。
其中，空调冷冻水管系统采用一次泵变流量系统，冷却水系统为变流量并联式系统，冷却塔位于大厦的设备层。
目前，该系统存在以下使用问题：第一，冷水机组于2007年12月投入使用，运行时间过长，制冷效果较差，使用的冷媒为已被国家列入淘汰的冷媒 R22，具有产量少、价格高的缺点。
第二，原空调冷冻水管系统采用一次泵变流量系统，其冷却水系统为变流量并联式系统。
原有的冷冻泵和冷却水泵配置的流量比冷水机组要求的小，加上管网的水阻力大，导致实际运行 1 台冷水机组需要运行2台冷冻水泵和2台冷却水泵，增加了系统的运行能耗。
水泵电机为国家要求淘汰的Y2系列型号。
第三，针对位于设备层的 2 台侧出风的横流冷却塔，每台冷却塔由2台水量为150 m3/h的冷却塔组成，总电机功率为5.5×2 kW。
现场勘查发现电机已锈蚀严重，换热填充剂老化，部分补水管也已锈蚀，导致系统能效降低，运行成本增加，不利于建筑的绿色环保运行。

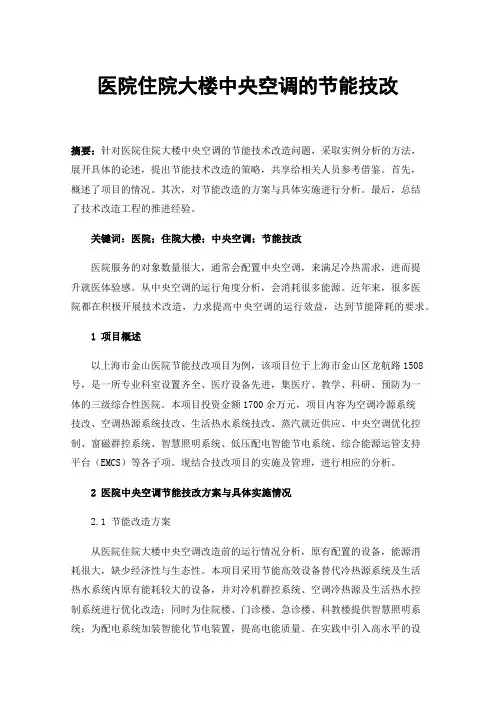

医院住院大楼中央空调的节能技改
医院住院大楼中央空调的节能技改摘要：针对医院住院大楼中央空调的节能技术改造问题，采取实例分析的方法，展开具体的论述，提出节能技术改造的策略，共享给相关人员参考借鉴。
首先，概述了项目的情况。
其次，对节能改造的方案与具体实施进行分析。
最后，总结了技术改造工程的推进经验。
关键词：医院；住院大楼；中央空调；节能技改医院服务的对象数量很大，通常会配置中央空调，来满足冷热需求，进而提升就医体验感。
从中央空调的运行角度分析，会消耗很多能源。
近年来，很多医院都在积极开展技术改造，力求提高中央空调的运行效益，达到节能降耗的要求。
1项目概述以上海市金山医院节能技改项目为例，该项目位于上海市金山区龙航路1508号，是一所专业科室设置齐全、医疗设备先进，集医疗、教学、科研、预防为一体的三级综合性医院。
本项目投资金额1700余万元，项目内容为空调冷源系统技改、空调热源系统技改、生活热水系统技改、蒸汽就近供应、中央空调优化控制、窗磁群控系统、智慧照明系统、低压配电智能节电系统、综合能源运管支持平台（EMCS）等各子项。
现结合技改项目的实施及管理，进行相应的分析。
2医院中央空调节能技改方案与具体实施情况2.1 节能改造方案从医院住院大楼中央空调改造前的运行情况分析，原有配置的设备，能源消耗很大，缺少经济性与生态性。
本项目采用节能高效设备替代冷热源系统及生活热水系统内原有能耗较大的设备，并对冷机群控系统、空调冷热源及生活热水控制系统进行优化改造；同时为住院楼、门诊楼、急诊楼、科教楼提供智慧照明系统；为配电系统加装智能化节电装置，提高电能质量。
在实践中引入高水平的设备，减少对非再生能源的消耗，在满足院方能源需求的同时，达到节能降耗的目的。
2.2 工程难点分析本项目实施过程中正是新冠疫情时期，而且实施地点在医院，对人员的规范化管理提出更高的要求。
另外本项目的主要实施难点在技术夹层和管井内，对管线安装的合理布局和楼层的结构复核提出很高的要求。
中央空调系统节能改造方案
中央空调系统水泵变频节能改造方案一、概述中央空调系统在现代企业及生活环境改善方面极为普遍,而且某此生活环境或生产工序中是属必须的,即所谓人造环境，不仅是温度的要求，还有湿度、洁净度等.至所以要中央空调系统，目的是提高产品质量，提高人的舒适度,集中供冷供热效率高，便管理，节省投资等原因，为此几乎企业、高层商厦、商务大楼、会场、剧场、办公室、图书馆、宾馆、商场、超市、酒店、娱乐场、体育馆等中大型建筑上都采用中央空调的，它是现代大型建筑物不可缺少的配套设施之一，电能的消耗非常之大，是用电大户，几乎占了用电量50%以上，日常开支费用很大.由于中央空调系统都是按最大负载并增加一定余量设计，而实际上在一年中，满负载下运行最多只有十多天，甚至十多个小时，几乎绝大部分时间负载都在70％以下运行.通常中央空调系统中冷冻主机的负荷能随季节气温变化自动调节负载，而与冷冻主机相匹配的冷冻泵、冷却泵却不能自动调节负载,几乎长期在100%负载下运行，造成了能量的极大浪费,也恶化了中央空调的运行环境和运行质量。
随着变频技术的日益成熟，利用变频器、PLC、数模转换模块、温度传感器、温度模块等器件的有机结合，构成温差闭环自动控制系统，自动调节水泵的输出流量；采用变频调速技术不仅能使商场室温维持在所期望的状态，让人感到舒适满意，可使整个系统工作状态平缓稳定，更重要的是其节能效果高达30％以上，能带来很好的经济效益.二、水泵节能改造的必要性中央空调是大厦里的耗电大户,每年的电费中空调耗电占60% 左右，因此中央空调的节能改造显得尤为重要。
由于设计时，中央空调系统必须按天气最热、负荷最大时设计,并且留10-20％设计余量，然而实际上绝大部分时间空调是不会运行在满负荷状态下,存在较大的富余，所以节能的潜力就较大，其中，冷冻主机可以根据负载变化随之加载或减载，冷冻水泵和冷却水泵却不能随负载变化作出相应调节，存在很大的浪费。
水泵系统的流量与压差是靠阀门和旁通调节来完成,因此，不可避免地存在较大截流损失和大流量、高压力、低温差的现象，不仅大量浪费电能,而且还造成中央空调最末端达不到合理效果的情况。
贵阳铂尔曼酒店中央空调节能改造方案
贵阳铂尔曼大酒店能源站改造控制方案贵州环霖自控系统工程有限责任公司根据甲方图纸和现场勘测的要求，本工程建筑设备监控系统包括：冷源系统、热源系统、冷却塔等。
1中央工作站中央管理工作站位于物业管理房内。
配置主要配置如下：1、主控操作站1台2、打印机1台其中其中数据服务器的具体配置如下：主控操作站的具体配置如下：●CPU、主板：Pentium双核或更高，配声卡、显卡●显示器：19in TFT，分辨率不低于1680*1024●内存：不小于1GB●硬盘：不小于120GB，7200转硬盘或更高●光驱：48倍光速●至少4个USB接口●网络接口：至少有RS-232串行口、10/100M自适应网卡其中打印机为针式点阵打印机，具体指标如下：●高速24针点阵打印机；●汉字打印速度最高可达184字/秒，西文300字/秒；●具有标准的IEEE-1284双向并行接口和Type-B型接口选件，可满足用户的多种使用要求。
软件主要配置如下：1、预装中文WIN2008 SERVER；2、Apogee高级用户端软件；软件功能西门子楼宇自控系统Apogee Insight监控应用软件基于Microsoft Window 2000或Window XP实时多任务处理操作系统，采用分层面向用户的模块化结构，同时提供许多功能模块，便于系统功能的扩充和更新。
2冷源系统贵阳鸿通大酒店的冷热源主要包括以下设备：离心冷水机组1用1备螺杆冷水热泵机组1台冷冻水泵5台（3用2备）冷却水泵5台（3用2备）热回收水泵2台（1用1备）板式换热器2台热水泵3台（2用1备）膨胀水箱2个冷却塔两用三备轮流更换使用根据图纸可以得知本项目能源站系统包括冷水机组、冷冻水泵、冷却水泵、冷却塔、换热器、热水循环泵、膨胀水箱等。
冷热水是空调系统的载冷剂。
其作用是给系统各个区域末端提供冷热源，使需要制冷的系统区域降温、使需要制热的系统区域升温。
然后在冷冻水泵（热水循环泵）的驱动下将吸收的热量输送到制冷机（板式换热器），制冷机内部通过蒸发器将热量传给制冷剂，经过制冷剂循环，再通过冷凝器输送给冷却水水，最后通过冷却水传输到冷却塔，由冷却塔排放到外界。
富士康昆山厂区中央空调系统节能改造措施
0前言富士康科技集团是专业从事计算机、通讯、消费电子等3C产品研发制造的高科技企业,目前在中国大陆及海外拥有超百万员工及顶尖客户群,是全球最大的电子产业科技制造服务商。
2012年进出口总额达到2446亿美元,2013年企业排名跃居《财富》全球500强第30位。
富士康在珠三角、长三角、环渤海地区及中西部地区建设有数十个生产及研发基地。
其中昆山厂区作为精密连接器、无线通讯组件等电子零组件的生产基地,占地面积约1100亩,拥有员工近5万人,生产制程以成型、冲压、电镀、SMT及组装等工艺为主。
由于该园区建设期集中在2000年至2007年期间,公用系统(空调、照明、供水、供热等)在设计阶段对节能减排的考量未得到足够的重视,在后续的实际运行中发现存在能耗偏高、能源浪费明显的情况,存在较大的节能改善空间。
尤其是中央空调系统,作为电子类厂房中的用能大户,其节能改善显得尤为必要和迫切。
从企业自身降低营运成本的内部层面考量,节能改善是必要之举;从国家政策及社会责任的层面考量,节能改善也势在必行。
2011年在全国范围内推行的“万家企业”能源管理体系建设认证工作(ISO50001-2011&GB/T23331-2012),富士康各厂区有35家法人公司在列,其中包括富士康昆山厂区(注:“万家企业”是指年综合能耗3000吨标煤以上的重点用能单位)。
依照国家十二五全国节能16%的要求,富士康制订了自己的十二五节能目标:2011至2015年较2010年综合节能率24.5%。
鉴于内在和外在节能的压力及迫切需求,针对昆山厂区拟定了详细全面的节能计划及措施。
由于篇幅有限,本文仅针对中央空调系统的节能改造措施进行简单介绍,供同行分享。
1中央空调系统节能改造措施1.1空调水泵变频控制由流体力学理论可知,水泵和风机的转速n、流量Q、扬程H及轴功率P之间存在以下关系:Q2=Q1*(n2/n1)H2=H1*(n2/n1)2P2=P1*(n2/n1)3即流量Q与转速n成正比,扬程H与转速n的平方成正比,轴功率P与转速n的三次方成正比,而换热器(蒸发器及冷凝器)的温差ΔT则与流量Q成反比。
喜来登酒店中央空调节能改造案例介绍剖析
简
单
变
频
控
制
的
缺
陷
◆ 仅关注水泵节电，忽略了系统能耗可能上升。
◆ 冷冻水循环和冷却水循环控制相对独立，不能实现系统COP的综合优化控制。
◆ PID是有差调节,且容易发生振荡，运行稳定性差。 ◆ 系统无法提供流量、压差、温度多重保护，安全保护不完整。
七、与简单变频产品投资回报比较
（忽略简单变频后引起的主机多耗的能耗）
喜 来 登 酒 店 改 造 前 项 目 概 况
约克主机4台（800冷吨2台、400冷吨2台） 冷冻水泵3台75kW、2台30kW 冷却水泵3台75kW、2台30kW 冷却塔3座共12台3.5 kW风机
该酒店系统全年运行，年耗电量约200万kWh
三、喜来登酒店改造后节能效果
喜 来 登 酒 店 改 造 后 节 能 效 果
六、简单变频技术的优缺点
简 单 变 频 技 术 的 优 缺 点
◆ 优点： ◇ 实现水系统节能28%～40%； ◇ 增加元件不多，结构简单； ◇ 价格便宜。 ◆ 缺点： ◇ 单参量（压差）的简易控制，节能效果不能达到最佳。 ◇ 不能对系统运行实现有效的安全保护。 ◇ 缺乏现代化的智能控制功能，且只依据水系统一个参量 进行控制，无法实现主机运行环境优化及系统COP的优化。 ◇ 易造成系统振荡，以及主机效率的下降，系统能耗上升。 ◇ 不能实现系统运载冷量跟随未端负荷的动态优化调节。
泉州酒店的中央空调系统原年耗
电量约370万度，改造后系统平均综 合率为35.75%，年约节电132万度。
泉 州 酒 店
泉州航空酒店的中央空调系统原
年耗电量约78万度，改造后系统节电 率达30.4%，年约节电40万度。
