英制钢管尺寸对照表
螺纹管件公英制对照尺寸大全
83 95 52
52
64 92
102 121 5.5
7.5 15.5 23.5 29.0
80 3
86
96 106 64
64 79 110 121 146 6.0 9.0 16.5 26.0 30.0
100 4 106 114 114 79
79 79 146 152 152 6.5 11.0 18.5 27.5 33.0
Height
Bmin 6 6 8 10 11 13 14 16 17 19 21 25
Cmin 7.0 9.5 11.0 14.5 16.0 20.5 24.5 28.5 33.5 38.0 43.0 63.5
D
Lmin
S
Kmin Hmin
10
35
11.0
-
6
13
41
16.0
3
6
17
41
17.5
4
8
Sch40 STD
Sch80
Sch160 XXS
L
XS
○
○
○
○
60
○
○
90
120
○
○
150
180
32
1.1/4
40
1.1/2
50
2
国内沿用系列钢管(公制管) Metric Pipe
公称通径 Nominal Diameter
DN 10 15
20
25
32 40
50 有 A、B、C 三种型式，短管(公制管)仅有 C 型 80 L150 304 不锈钢(英制管),Φ18*2 L100 20 钢(公制管)
Head
全长 Length
1、英制钢管尺寸表
美国应用标准体系(ANSI)美国国家标准ANSI B16.5《钢制管法兰及法兰管件》是一个比较完整、比较成熟同时也是国际上比较流行、比较通用的先进标准。
该标准与其它相关的ANSI、API 、ASTM、MSS组成的压力管道应用标准体系形成于大量的试验研究基础之上,并经历了数十年的实践检验,因此不失为一个科学、先进的标准,并广泛为各个国家所接受。
钢管壁厚表示方法钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法1）是以管子表号"Sch"表示壁厚。
管子表号是管子设计压力与设计温度下材料许用应力的比值乘以1000,并经圆整后的数值。
即: Sch＝P/[σ]t×1000ANSI B36.10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、Sch80s四个等级;2）以钢管壁厚尺寸表示中国、ISO、日本部分钢管标准采用3）是以管子重量表示管壁厚度,它将管子壁厚分为三种：a.标准重量管,以STD表示b.加厚管，以XS 表示c.特厚管，以XXS表示。
对于DN≤250mn的管子，Sch40相当于STD，DN<200mm的管子,Sch80相当于XS。
◆美国应用标准体系ANSI中常用的标准有：ANSI/ASME B36.10 无缝及焊接钢管ANSI/ASME B36.19 不锈钢无缝及焊接钢管ANSI/ASME B16.9 工厂制造的钢对焊管件ANSI/ASME B16.11 承插焊和螺纹锻造管件ANSI/ASME B16.28 钢制对焊小半径弯头和回弯头ASME/ANSI B16.34 法兰连接、螺纹连接和焊接连接的阀门ASME/ANSI B16.5 管法兰和法兰管件ASME/ANSI B16.36 孔板法兰ASME/ANSI B16.42 球墨铸铁法兰和法兰管件ASME/ANSI B16.47 大直径钢法兰ASME/ANSI B16.20 管法兰用缠绕式、包覆式垫片和环槽式用金属垫片ASME/ANSI B16.21 管法兰用非金属平垫片ASME/ANSI B18.2.1 方头和六角头螺栓和螺纹ASME/ANSI B18.2.2 方头和六角头螺母API std605 大口径法兰、法兰盖API std526 法兰连接钢制泄压阀API std598 阀门的检验与试验API std599 法兰连接和焊接连接的金属旋塞阀.果API std600 法兰和对焊连接的钢制闸阀API std602 小型钢闸阀(紧凑型闸阀)API std603 150磅耐腐蚀用法兰阀API std608 法兰连接和对焊连接的金属球阀API std609 支耳型和对夹型蝶阀API std6D 管道阀门规范MSS SP-44 带颈平焊法兰。

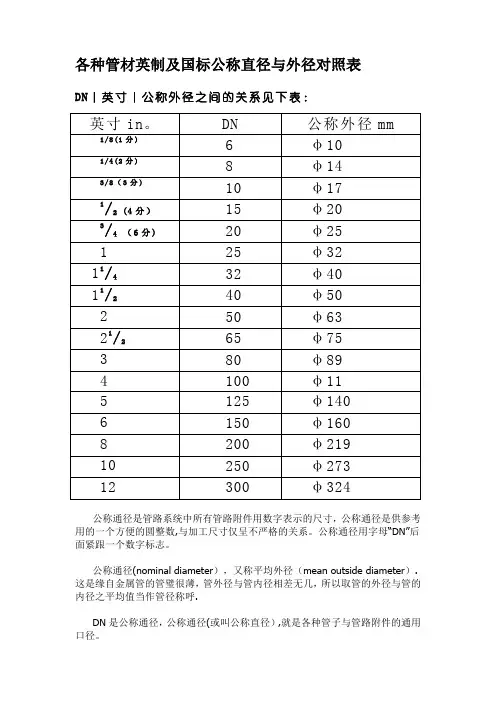

各种管材英制及国标公称直径与外径对照表
各种管材英制及国标公称直径与外径对照表
DN｜英寸｜公称外径之间的关系见下表：
公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数,与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter），又称平均外径（mean outside diameter）. 这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼.
DN是公称通径，公称通径(或叫公称直径）,就是各种管子与管路附件的通用口径。
其公称直径不是外径，也不是内径,而是近似普通钢管内径的一个名义尺寸.每一公称直径，对应一个外径,其内径数值随厚度不同而不同。
公称直径可用公制mm表示,也可用英制in表示.管路附件也用公称直径表示，意。
各种管材英制及国标公称直径与外径对照表
各种管材英制及国标公称直径与外径对照表
DN|英寸｜公称外径之间的关系见下表：
用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter），又称平均外径(mean outside diameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
DN是公称通径，公称通径（或叫公称直径)，就是各种管子与管路附件的通用口径.
其公称直径不是外径,也不是内径,而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
公称直径可用公制mm表示，也可用英制in表示.管路附件也用公称直径表示，意义同有缝管。

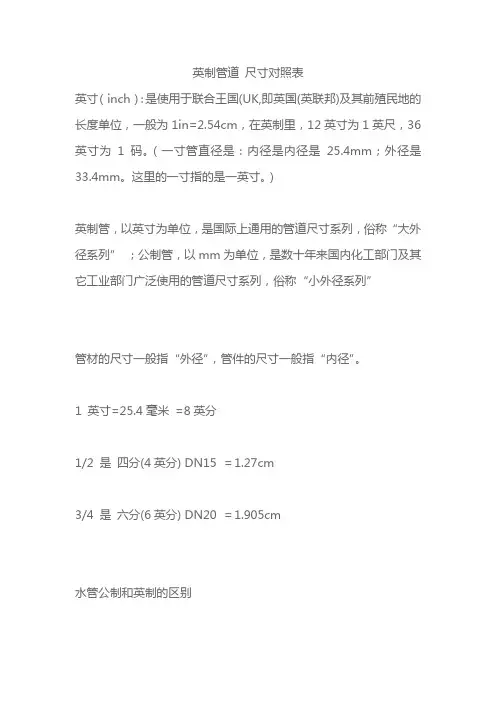

英制管道 尺寸对照表
英制管道尺寸对照表英寸（inch）：是使用于联合王国(UK,即英国(英联邦)及其前殖民地的长度单位，一般为1in=2.54cm，在英制里，12英寸为1英尺，36英寸为1码。
（一寸管直径是：内径是内径是25.4mm；外径是33.4mm。
这里的一寸指的是一英寸。
）英制管，以英寸为单位，是国际上通用的管道尺寸系列，俗称“大外径系列”；公制管，以mm为单位，是数十年来国内化工部门及其它工业部门广泛使用的管道尺寸系列，俗称“小外径系列”管材的尺寸一般指“外径”，管件的尺寸一般指“内径”。
1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN15 ＝1.27cm3/4 是六分(6英分) DN20 ＝1.905cm水管公制和英制的区别1、单位用途的不同水管公制和英制的最大区别在于其单位用途。
水管公制单位主要用于测量水和气体等液体管道中的流量和压力。
主要包括毫米、厘米、立方米、升和公斤等单位。
而英制则是以英尺和英寸为单位，主要用于测量液态和气态的体积，例如水缸容积以及压力。
其中英尺被用来衡量长度，1英尺（foot）等于0.3048米，而英寸（inch）则是要小于1英尺的长度单位。
同时，英制也有自己的容积单位，例如加仑（gallon）和立方英尺（cubic foot）。
2、标准符号的不同水管公制和英制还在标准符号上存在不同。
根据国际标准，水管公制通常使用小写字母来表示单位，例如毫米用“mm”表示，升用“L”表示。
英制则通常使用大写字母来表示单位，例如英寸用“IN”表示，加仑用“GAL”表示。
3、转换的不同由于水管公制和英制是不用的计量制度，因此在进行度量转换时需要进行不同的数学计算。
例如，在转换液体体积时，1立方米的容积在英制下相当于35.3立方英尺。
由此可见，对于压力和流量的测量等具体应用，两种计量制度都存在自己的优劣和适用范围。
总之，水管公制和英制的区别在于它们的单位用途、标识符号和转换方面。
这些不同之处主要源于历史、文化和地理因素。
