课程设计指针式MF47万用表
用MF47型万用表测量电阻教学设计
任务实施
任务实施
MF47型万用表结构。
5分钟
1、引导提问：表盘字母含义
2、讲解转换开关并提问测试种类，
3、讲解插孔知识并就其作用意义提问
4、巡视指导。
5、随机抽小组面员汇报学习成果。
6、讲评（由学生和老师讲评相结合）。
1、注意听，
2、学生汇报学习成果。
3、小组讨论
4、参与听和点评
通过学生的评价修改，适时进行小结调动积极性，同时进行导向；培养学生自主学习和团队合作能力。
电阻测量要领。
10分钟
1、播放教学录像，
2、引导学生总结出电阻测要领。
3、演示表盘读数
4、组织学生评价
1、学生自学
2、小组合作讨论解决问题的方法
2、汇报解决问题的方法
解决表盘读数难点、培养学生自主解决问题的能力
8、下图读数是（）
电阻测量统计表
序号
电阻阻值
序号
电阻阻值
Байду номын сангаас序号
电阻阻值
序号
电阻阻值
1
5
9
13
2
6
10
14
3
7
11
15
4
8
12
16
学生学习评价表
评分组别:职务:组长○组员○
文体
名称
项目
选择
评分细则
分值(总分10分)
合格
良
优
电阻测量
内容
要求
1、独立看书且完成了任务单
0.6
0.8
1
2、任务单错误不多
0.6
0.8
色环电阻识别训练
5分钟
指针式MF47型万用表使用说明书
5
以上量限的
百分数计算
直流
电阻
R×1,R×10, R×100,R×1K,
R×10K
R×1中心刻度为16.5Ω
2.5
以标度尺弧长的百分数计算
10
以指示值的
百分数计算
音频
电平
-10d B~+22 d B
(2) 测未知量的电压或电流时,应先选择最高数,待第一次读取数值后,方可逐渐转至适当位置以取得较准读数并避免烧坏电路.
(3)偶然发生因过载而烧断保险丝时,可打开表盒换上相同型号的保险丝(0.5A/250V).
2.测量高压时,要站在干燥绝缘板上,并一手操作,防止意外事故.
3.电阻各档用干电池应定期检查,更换,以保证测量精度.平时不用万用表应将档位盘打到交流250V档;如长期不用应取出电池,以防止电液溢出腐蚀而损坏其它零件.
测量电路中的电阻时,应先切断电路电源,如电路中有电容应先行放电.
当检查电解电容器漏电电阻时,可转动开关到R×1K档,测试棒红杆必须接电容器负极,黑杆接电容器正极.
4,音频电平测量
在一定的负荷阻抗上,用以测量放大极的增益和线路输送的损耗,测量单位以分贝表示
音频电平与功率电压的关系式是:
3,直流电阻测量
装上电池(R14型2#1.5V及6F22型9V各一只).转动开关至所需测量的电阻档,将测试棒二端短接,调整零欧姆调整旋钮,使指针对准欧姆"0"位上,(若不能指示欧姆零位,则说明电池电压不足,应更换电池),然后将测试棒跨接于被测电路的两端进行测量.
准确测量电阻时,应选择合适的电阻档位,使指针尽量能够指向表刻度盘中间三分之一区域.
量限
MF47万用表

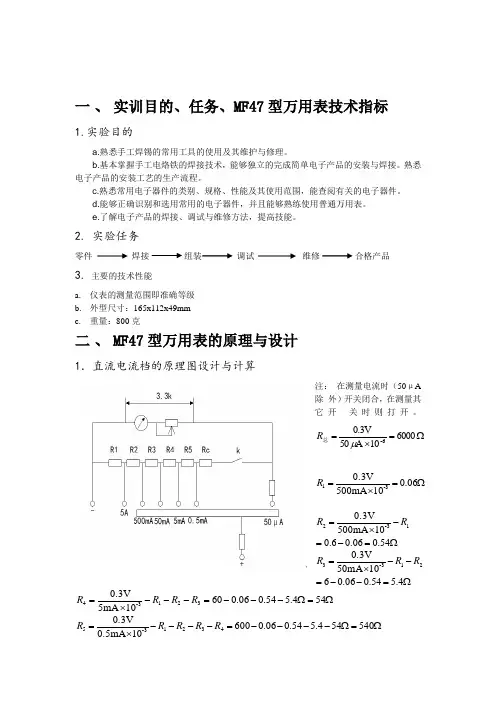

一、实训目的、任务、MF47型万用表技术指标1.实验目的a.熟悉手工焊锡的常用工具的使用及其维护与修理。
b.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
c.熟悉常用电子器件的类别、规格、性能及其使用范围，能查阅有关的电子器件。
d.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表。
e.了解电子产品的焊接、调试与维修方法，提高技能。
2. 实验任务零件 焊接 组装 调试 维修 合格产品3. 主要的技术性能a. 仪表的测量范围即准确等级b. 外型尺寸：165x112x49mmc. 重量：800克二、MF47型万用表的原理与设计1．直流电流档的原理图设计与计算注： 在测量电流时（50μA 除 外）开关闭合，在测量其它开 关时则打开。
Ω=⨯=600010A 500.3V6-μ总RΩ=⨯=06.010500mA 0.3V3-1RΩ=-=-⨯=54.006.06.010500mA 0.3V13-2R R Ω=--=--⨯=4.554.006.061050mA 0.3V213-3R R R Ω=Ω---=---⨯=544.554.006.060105mA 0.3V3213-4R R R RΩ=Ω----=----⨯=540544.554.006.0600100.5mA 0.3V43213-5R R R R RΩ=Ω--=--=31006002300600060023006总R R2．直流电压档的原理图设计与计算直流电源灵敏度：Ω=⨯-K A V20105016μ 0.25V ⨯20K Ω=5K Ω 1⨯20K Ω=20K Ω 2.5⨯20K Ω=50K Ω 10⨯20K Ω=200K Ω 50⨯20K Ω=1000K Ω 250⨯20K Ω=5000K Ω 500⨯20K Ω=1000K Ω 1000⨯20K Ω=20000K Ω3 .交流电压档的原理图设计与计算直流电源灵敏度：Ω=K AV25041μ 250A μ⨯0.445=111.25mA 2.3K ∥1.88K+A D =12K 10⨯20K Ω=40K Ω 50⨯4K Ω=200K Ω 250⨯4K Ω=1000K Ω 500⨯4K Ω=2000K Ω 1000⨯4K Ω=4000K Ω4.欧姆档的原理图设计与计算x1、x10、x100、x1K 是由1.5V 电源供电，x10K是由9V电源和1.5V电源串联供电a. x1 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-15Ωb. x10 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-165Ωc. x100 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-1.78KΩd.x10K 表头9V+ 3.3K 12K 1.5V- 1.5V+ 导电环1 160K 9V- 三、器件清单及参考资料四、MF47型万用表的组装与调试1 .万用表的组装a. 按照实验原理图将电阻器准确装人规定位置。
MF47万用表使用电子教案
4、点评学生测量过程中的典型问题和做得好的方面
1、教师演示让万用表指针偏右并设疑，此种情况下如何调整档位？学生回答。
2、教师和学生共同总结指针式万用表测电阻的步骤和方法。
1、测量剩余电阻阻值并完成任务书
2、学生课后用万用表测量自身电阻并记录下来。
学生分组情况：
级别
1
2
3
4
5
6
7
8
9
10
11
“7S”管理员
操作员
记分员
万用表测电阻
任
务
书
任务书
操作员：“7S”管理员：记分员：
（一）测电阻前的准备
1、检查万用表和清点电阻
2、写出使用万用表测量电阻的步骤。
（1）
（2）
（3）
（4）
（5）
（6）
……
（二）测电阻
将所测量的电阻的值填入下面表格里：
实验数据记录：
装电池和接线
10
2
检查万用表电池是否有电，正确得2分
6
将红表笔接“+”孔、黑表笔接“COM”孔，正确得6分
机械调零
2
万用表机械调零，正确得2分
测量过程
欧姆调零
70
10
欧姆调零正确得5分，每换一次档，重新欧姆调零得5分
测电阻
30
第一次试测
每测一只电阻：
档位正确得2分，
刻度读数正确得2分
阻值读数计算正确得2分
练习测量阻值偏大的电阻
活动目标
让学生掌握阻值偏大的电阻测量方法。
结论
测量时，指针太靠近过大时，应增大档位（倍率）。
《电子系统综合设计》MF47型万用表的安装与调试一
《电子系统综合设计》MF47型万用表的安装与调试一、实习目标万用表是最常用的电工仪表之一，通过本次实习，我们应该在掌握其基本工作原理的基础上学会安装、调试、使用 ，并学会排除一些常见故障。
二三、实习原理（一）万用表电路的设计原理 1、简述万用表表头电路设计原理万用表表头的基本原理是利用一只灵敏的磁电式直流电流表(微安表)。
当微小电流通过表头,就会有电流指示。
但表头不能通过大电流,所以,必须在表头上并联与串联一些电阻进行分流或降压,从而测出电路中的电流、电压和电阻。
2、简述直流电流测量电路设计原理在表头上并联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。
改变分流电阻的阻值，就能改变电流测量范围。
3、简述直流电压测量电路设计原理 改装后的综合表头所测量大电压很低。
G SG G G SR R U I R R =+为了扩大量程，需要根据最小的电流量程I G串入不同的降压电阻，电压量程采用开路转换形式。
（二）简述手工焊接技术要点1.电烙铁使用前必须充分加热，第一次使用电烙铁时需要用松香炼治电烙铁的头尖。
2.在使用电烙铁焊接时要注意元器件贴合电路板。
3.在焊接前使用电烙铁对焊点的铜片进行加热以方便提高焊接的效率与质量，避免虚焊。
四、电路设计1、设计任务书表头参数：灵敏度160µA，Rg=1000±50Ω,表头支路电阻R G=1500Ω直流电流档：200µA、10mA、100 mA直流电压档：10V、250V，灵敏度KD=5KΩ/V2、电路设计原理图(含表头电路、直流电流测量电路和直流电压测量电路)3、R1至R55个电阻值的具体计算过程五、万用表安装MF47型万用电表元件清单：六、万用表调试1、万用表初检方法：将待测的万用表调至欧姆档x1K ，再将红黑两只表笔短接，观察指针偏转并使用欧姆调零旋钮调至零刻度线。
使用另外一个标准的万用表与自己的万用表串联，将标准的万用表调至欧姆档x1K 挡位，旋转待检测的万用表的旋钮至500mA ，观察标准万用表指针是否满偏，再旋转旋钮从1V 到50V ，观察标准的万用表指针是否从100逐渐降低。
MF47万用表制作教案
• 特点：各量限分流电阻和表头内阻串联， 形成闭合回路。
MF47万用表工作原理图
• 三、直流电压测量线路 (一)用串联电阻扩大电压量限的基本原理 一只电流表也是一只电压表，但其所能测量电压的范围很 小，根据串联电阻分压的原理可以扩大电压表的量限。 • (二)直流电压灵敏度 • 电压表测每伏直流电压所需要的阻值，叫做“直流电压灵 敏度”，它在数值上等于该表电流灵敏度的倒数，即 • 直流电压灵敏度＝1/ Im • 例：若电流表的灵敏度为100μA，用它构成电压表， 其直流电压灵敏度：
总 Ｖ
• 以本实训图为例，试计算量限为2.5V、10V、 50V、250V和500V的直流分压电阻值。 [解] 利用本表头５0μA（极限灵敏度）一点 作为接入点， ①电压灵敏度＝1/５0μA ＝２０KΩ∕V；
R 2.5V
２ ５0μA电流表等效电阻
R6
' ' R Rg RS /(Rg RS ) ＝２０ K
３ 计算各量限串联电阻 R Ｒ2.5Ｖ＝2.5＊20＝50KΩ Ｒ6=50-20=30 KΩ Ｒ10Ｖ＝10＊20＝200KΩ Ｒ7=200-50=150 KΩ Ｒ50Ｖ＝50＊20＝1000KΩ Ｒ8=1000-200=800 KΩ Ｒ250Ｖ＝２50＊20＝5000KΩ Ｒ9=5000-1000=4000KΩ Ｒ500Ｖ＝500＊20＝1000KΩ Ｒ10=10000-5000=5000 KΩ
实训要求及考核标准
• 一、实训纪律要求 • 1 按学院纪律要求进行考核 • 2 对性能不明、与本次实训无关的仪器、设备不 盲目动用。要保持安静、整洁。不得吵闹喧哗， 随地吐痰乱丢杂物及吃东西，与实训无关的物品 不得带入实验室。 • 3 除发给每人的工具外，实训室的一切物品，未 经老师同意，严禁外拿。凡损坏仪器设备，一律 规定赔偿。 • 4 每天实训结束后，要对实训室进行整理和保洁。
MF47指针式万用表
MF47指针式万用表
MF47指针式万用表是一种常见的电气测试仪器。
它由一个指针和一系列刻度
组成。
通过调整选择旋钮，可以选择要测量的电压、电流和电阻范围，并根据指针所指位置来读取测试结果。
使用
在使用MF47指针式万用表之前，需要准备一些基本的电气知识和安全意识。
首先，确保待测电路已经切断电源，并使用万用表的测试针梳理线路以确保接触良好。
其次，根据需要选择正确的测量范围，并将测试针插入相应的测试插口。
最后，通过读取指针位置来确定测试结果。
如果测试的电路中存在高电流或高电压，应该选择具有更高安全等级的万用表，并根据测试规范进行测试。
优点
相对于数字万用表，MF47指针式万用表具有一些优点。
首先，它更为简单，
没有需要校准的电子元件，因此更为可靠。
其次，它可以测量更高的电压和电流，因为它的结构更为耐用。
此外，它的指针可以显示电流的变化趋势，使得读取结果更加直观。
缺点
当然，MF47指针式万用表也有一些劣势。
首先，它的精度通常比数字万用表低。
其次，指针在读数时需要人工判断，容易受到误读的影响。
此外，它的测试速度较慢，需要等待足够长的时间才能获得准确的结果。
总结
MF47指针式万用表作为一种常见的测试仪器，有其自身的优点和缺点。
在使
用时，需要根据具体的测试需求选择合适的万用表，并掌握其使用方法。
相较于数字万用表，MF47指针式万用表更为简单可靠，但在精度、读数和测试速度方面存
在劣势。
实验一MF47指针式万用表使用
测量直流电流时，万用表要串接在电流回路中测量
பைடு நூலகம்8、三极管放大倍数的测量；
a. 将量程掷在电阻档的hFE档位上；
b. 短接量表笔的金属部分，调节调零旋钮，使表针指向 右边的零位。
c. 三极管分为NPN型和PNP型，NPN型为左面插孔， PNP型为右面插孔，将三极管的e,b,c,三只引脚分别对应地 插入插孔内，读数为第五条刻度。
步骤和方法基本与直流电压测量相同
7、直流电流的测量；
a. 测量步骤和方法同直流电压，但测量时表笔应串 接在电流回路中，红笔接正，黑笔接负与负载串联。
b. 被测电流小于于500mA时，量程选500mA档， 否则应将红表笔插入10A插孔中测量。
c. 直流电流，也采用第二条刻度，读数如直流电压、 交流电压也相同，但单位不同。
（2. 转换开关（或量程开关）
（3. 面板，插孔和旋钮
（4. 外壳和表笔
2、 万用表的量程；
(1. 欧姆档有；R×1、 R×10、R×100、R×1K、 R×10K五档。 （2. 直流电压档有；0.25V、0.5V、2.5V、10V、 50V、250V、500V、1000V八档和一个2500V插孔。 （3. 交流电压档有；10V、50V、250V、 500V、 1000V 五档和一个与直流电压档共用的2500V插孔。 （4. 直流电流档有；50μA、 0.5MA、5MA、50MA、 500MA五档和一个10A插孔。 （5. NPN和PNP三极管放大倍数测量插孔。
接直流电压的低电位（负端），表笔接触应与负载并联。 c. 看表针指示的格数，读出测量电压值，读数为第二
条刻度，从左至右。
d. 实测电压读数数学表达式； 所选量程
表针指示的格数× ———————
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
题目：MF47万用表制作中文摘要关键词：万用表、电流、电压、电阻、表头。
万用表在电子测量中扮演着重要的角色，随着科技的发展，万用表的功能越来越多。
万用表可以测量电阻、直流电压、交流电压、直流电流，这是万用表最常用的功能。
现在的数字万用表又增加了许多新的功能，例如可以用万用表测量电容、三极管放大倍数、二极管压降、元器件温度等；更有一种会说话的数字万用表，能把测量结果用语言播报出来；还有的万用表可以通过RS-232接口，把不同时间下采集的数据传送给安装相关软件的PC机，作相关时间分析等（例如0I859CF）。
我们所要组装的MF47型万用表主要功能如下：（1）：直流电流测量（2）：交直流电压测量（3）：自流电阻测量（4）：通路蜂鸣检测（5）：音频电平测量（6）：晶体管放大管放大倍数测量（7）：电池电量测量（8）：负载电压、负载电流参数的测量（9）：标准电阻箱应用英文摘要Keywords: multimeter, current, voltage, resistance, the table header.Multimeter in the electronic measurement plays an important role, with the development of technology, more and more functions multimeter. Multimeter can measure resistance, DC voltage, AC voltage, DC current, which is the most common multimeter functions. Digital multimeter now added many new features, such as multimeter can measure capacitance, transistor amplification, diode voltage drop, temperature and other components; more of a talking digital multimeter, measurement results can broadcast out of the language; There are a multimeter can be RS-232 interface, the different time collected data to the PC, install the related software for the relevant time analysis (for example, 0I859CF).We want to assemble the main functions of MF47-type multimeter is as follows: (1): DC current measurements (2): AC-DC Voltage Measurement(3): gravity resistance measurement (4): pathway buzz detection(5): Audio Level Measurement (6): Measurement of the transistor amplifier tubes witha magnifying power(7): Battery capacity measurement (8): the load voltage, load current parameter measurement (9): Standard resistance box application目录第一章工程实训的目的与意义1.1 工程实训的目的 (3)1.2 工程实训的意义 (3)第二章 MF47型万用表的结构和原理2.1 MF47型万用表的原理图 (4)2.2 MF47型万用表各档原理分解图 (4)2.2.1 交流电压档 (4)2.2.2 电阻档 (5)2.2.3直流电流档 (5)2.2.4 直流电压档 (6)第三章焊接的基本知识和技巧3.1焊接的基本知识 (6)3.2 焊接万用表时的注意事项 (7)3.3 如何提高焊接质量 (7)3.4 焊接后焊点的检测 (8)3.5 焊接的心得体会 (8)第四章MF47型万用表的安装过程4.1 安装前的准备工作 (9)4.2 万用表的安装过程 (9)第五章MF47型万用表的调试5.1 MF47型万用表的调试过程 (9)第六章工程实训的心得体会 (10)附录：工程训练成绩评定表 (12)第一章工程实训的目的与意义一工程实训的目的1．工程实训与其它课程的不同2．国内的发展趋势A．目前国内有三十余所高校实施（3+1）。
B．江西省有三十所大专高校建设了创新实验区。
3．加强学生们的实践动手能力。
4．通过万用表组装实训，进一步熟悉万用表结构、工作原理和使用方法。
5．了解电路理论的实际应用，熟悉仪表的装配和调试工艺，提高专业技能。
6．培养学生的自己动手能力，独立思考，遇到问题时能够独立解决。
二工程实训的意义现代生活离不开电，我们电类和非电类专业的许多学生都有必要掌握一定的用电知识及电工操作技能。
通过实习要求学生学会使用一些常用的电工工具及仪表，比如尖嘴钳、剥线钳、万用表，并且要求学生掌握一些常用开关电器的使用方法及工作原理。
通过本次电工实习学生要接触到一定的电学知识，实现理论联系实际，认识一些常用电工器具的外形及结构特点，为后续课程的学习打下一定的基础。
万用表是最常用的电工仪表之一，通过这次实习，学生应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些万用表的常见故障。
锡焊技术是电工的基本操作技能之一，通过实习要求大家在初步掌握这一技术的同时，注意培养自己在工作中耐心细致，一丝不苟的工作作风。
第二章 MF47型万用表的结构和原理一MF47型万用表的原理图二 MF47型万用表个档原理分解图及各档位计算2.2.1交流电压档：满偏电流：46.2uA Rm=2.5kΩ当为10V档时；灵敏度： 1/50*0.435=8.7kΩ/V当大于10V档时；灵敏度： 1/50*0.45=9kΩ/VR10V=10*8.7=87kΩR1=87-.5-2.5=84kΩR50V=50*9=450kΩ R2=450-87=363kΩR250V=250*9=2250kΩ R3=2250-450=1800kΩR500V=500*9=4500kΩ R4=4500-2250=2250kΩR1000V=1000*9=9000kΩ R5=9000-4500=4500kΩ交流电压档原理图：2.2.2 电阻档：：满偏电流：46.2uA Rm=2.5kΩR15=23.5*16.5/(23.5-16.5)=55.39kΩR16=23.5*1.65/(23.5-1.65)=1.775kΩR17=23.5*0.165/(23.5-0.165)=0.166KωR18+rb=23.5*0.0165/(23.5-0.0165)=16.5ΩR18=16.5-1.2=15.3Ω电阻档原理图：2.2.3直流电流档：满偏电流为37.5uA Rm=1750ΩR3=37.5*1750/(50-37.5)=5.25kΩR3=6kΩ由 6=37.5*R/(50-37.5) 得：R=2kΩ可变电阻 R’=250Ω电压降： 37.5*(6+2)=0.3V可知： R1=0.3/1=0.3ΩR2’=0.3/0.1=3Ω R2=3-0.3=2.7ΩR3’=0.3/0.01=30Ω R3=30-3=27ΩR4’=0.3/0.001=300Ω R4=300-30=270Ω R5=6K-R1-R2-R3-R4=5700Ω直流电流档原理图：2.2.4直流电压档：满偏电流为37.5uA Rm’=Rm+250Ω=2kΩ灵敏度：1/I=1/50=20kΩ/VR1’=20*2.5=50kΩR1=R1’-Rm’=48kΩR2=10*20-R1’=150kΩR3=50*20-R1’-R2=800kΩR4=250*20-R1’-R2-R3=4MΩR5=500*20-R1’-R2-R3-R4=5MΩ直流电压档原理图：第三章焊接的基本知识和技巧一焊接的基本知识焊接前应该看元件是否有氧化层，因为元件经过长期存放，会在元件表面形成氧化层，不但使元件难以焊接，而且影响焊接质量，一般应首先清除元件表面的氧化层，但注意用力不能过猛，以免使元件引脚受伤或折断。
在使用电烙铁前，应该在烙铁加热的过程中将焊锡丝送到烙铁头上，焊锡丝在一定温度时熔化，将烙铁头镀锡，保护烙铁头，镀锡后的烙铁头为白色。
如果烙铁头上挂有很多的锡，不易焊接，可在烙铁架中带水的海棉上抹去多余的锡，但不可在工作台或者其他地方抹去。
焊接时先将电烙铁在线路板上加热，大约两秒钟后，送焊锡丝，观察焊锡量的多少，不能太多，造成堆焊；也不能太少，造成虚焊。
当焊锡熔化，发出光泽时焊接温度最佳，应立即将焊锡丝移开，再将电烙铁移开。
为了再加热中使加热面积最大，要将烙铁头的斜面靠在元件引脚上，烙铁头的顶尖抵在线路板的焊盘上。
焊点高度一般在2毫米左右，直径应与焊盘相一致，引脚应高出焊点大约0.5mm。
焊接元件时，应对照图纸插放元器件，用万用表校验，检查每个元器件插放是否正确、整齐，二极管、电解电容极性是否正确，电阻读数的方向是否一致，全部合格后方可进行元器件的焊接。
焊接完后的元器件，要求排列整齐，高度一致。
为了保证焊接的整齐美观，焊接时应将线路板板架在焊接木架上焊接，两边架空的高度要一致，元件插好后，要调整位置，使它与桌面相接触，保证每个元件焊接高度一致。
焊接时如果线路板未放水平，应重新加热调整。
焊接时，电阻不能离开线路板太远，也不能紧贴线路板焊接，以免影响电阻的散热。
焊接时不允许用电烙铁运载焊锡丝，因为烙铁头的温度很高，焊锡在高温下会使助焊剂分解挥发，易造成虚焊等焊接缺陷。
二焊接万用表时的注意事项（1）在拿起线路板的时候，最好带上手套或者用两指捏住线路板的边缘。
不要直接用手抓线路板两面有铜箔的部分，防止手汗等污渍腐蚀线路板上的铜箔而导致线路板漏电。
（2）如果在完装完毕后发现高压测量的误差较大，可用酒精将线路板两面清洗干净并用电吹风烘干。
电路板焊接完毕后，用橡皮将三圈导电环上的松香、汗渍等残留物擦干净。
否则易造成接触不良。
（3）焊接时一定要注意电刷轨道上一定不能粘上锡，否则会严重影响电刷的运转。
为了防止电刷轨道粘锡，切忌用烙铁运载焊锡。
由于焊接过程中有时会产生气泡，使焊锡飞溅到电刷轨道上，因此应用一张圆形厚纸垫在线路板上。
