第六章 竖井单绳提升
矿井运输与提升竖井单绳提升
演讲人
目录
01. 单绳提升技术 02. 单绳提升的应用 03. 单绳提升的安全性
单绳提升技术
工作原理
01
单绳提升技术是一种利用单根钢丝绳进行提升的运输方式。
02
提升过程中，钢丝绳通过卷筒缠绕，实现提升和下放。
03
提升过程中，钢丝绳与提升容器连接，实现物料和人员的运输。
04
提升过程中，通过控制钢丝绳的缠绕速度和方向，实现提升容器的平稳运行。
设备组成
01
提升机：用于 提升物料和设 备的主要设备
02
钢丝绳：连接提 升机和提升容器 的承载部件
03
提升容器：用 于装载物料和 设备的容器
04
导向轮：用于引 导钢丝绳和提升 容器运行的部件
05
制动器：用于控 制提升速度和停 止提升的部件
技术可以适应各种不 同的矿井条件和环境， 具有良好的通用性。
单绳提升的应用
矿井运输
01
单绳提升在矿井运输中的应用广泛
03
单绳提升可以降低矿井运输成本
02
单绳提升可以提高矿井运输效率
04
单绳提升可以提高矿井运输安全性
提升竖井Leabharlann 单绳提升在矿 井运输中的应
用
提升竖井的安 全性和可靠性
提升竖井的结 构和特点
操作人员培训：提 高操作人员的安全
意识和技能
加强安全管理：建立 完善的安全管理体系，
确保安全生产
制定应急预案：应 对突发事故
应急处理
01 紧急制动：在紧急情
况下，操作员可以立 即停止提升机，防止 事故发生。
03 定期检查与维护：定
期对提升机进行检查 和维护，确保设备安 全可靠。
矿山运输与提升基本知识点
矿山运输与提升基本知识点第一章矿井轨道1. 轨道由哪几部分组成？钢轨，轨枕，道砟，接轨零件，底板2. 什么是轨距？矿山井下常用的三种轨距分别是多少？直线轨道上两钢轨轨顶头内侧之间的距离600、762和900毫米三种3. 为什么要在弯道处将轨距适当加宽？弯道上的车辆呈弦一样摆布在弯道上，车轴是固定的，不能与弯道半径取得一致方向，容易发生车轨将轮缘卡住以及阻力和摩擦剧烈增加的问题，所以为了克服这些问题要加宽轨距。
4. 为什么要在弯道将外轨抬高？车辆在弯道上由于离心力使车轮轮缘压向外轨，加剧轮缘与钢轨的磨损，以及阻力和摩擦的剧烈增加，严重会发生翻车事故，为了消除离心力的影响要抬高外轨。
5. 矿山井下轨道常用的道岔类型有哪几种？各有何特点？单开道岔、主道分向副道对称道岔、一条线路分为两条对称原线路的线路渡线道岔、连接两条平行线路6. 道岔标号一般包含哪些参数？轨距，曲线半径，轨型，道岔型号第二章矿用车辆1.常见矿车有哪几种类型？各有何特点？固定式车厢矿床：结构简单，容易制造，使用可靠，容量大，维修方便，但是卸载效率低翻斗式矿车，侧卸式矿车，底卸式矿车2.矿车的主要技术参数有哪些？外形尺寸，容积，自重，载重，轨距，轴距3.矿车的两个重要经济技术指标是什么？①容积系数=车箱有效容积／矿车外形体积（长、高、宽的乘积）②车皮系数=矿车自重／载重4.矿车运行阻力有哪些？如何计算？1、基本阻力：设矿车重量为Gc（牛或千牛），则其基本阻力为：W1=Gc·ω式中的ω为矿车的基本阻力系数/2、坡道阻力：W2=±Gc·i上式中的正号表示上坡，负号表示下坡。
i为坡道阻力系数/3、惯性阻力：Wa =±KGca/g =±0.11Gc a = ±Gc ωa式中:a—矿车运行的加速度或减速度，m/s2;K—考虑车轮转动惯量的系数，平均取1.075；ωa—惯性阻力系数，ωa=0.11a上式中的正号表示加速运行，惯性力方向与矿车运行方向相反，惯性阻力为正；负号表示减速运行，惯性力方向与矿车运行方向相同，惯性阻力为负。
竖井货物提升管理制度
竖井货物提升管理制度第一章总则第一条为规范竖井货物提升管理，保障人员和财产安全，提高运输效率，制定本制度。
第二条本制度适用于所有使用竖井进行货物提升的单位和个人。
第三条竖井货物提升管理制度应遵守法律法规和相关标准，明确责任人，落实安全措施。
第四条竖井货物提升管理应实行封闭、定期检修等安全措施，确保设备安全可靠。
第五条竖井货物提升管理应合理设置调度计划，保证运输效率。
第六条对于违反本制度的单位和个人，应当依法处罚，严肃追究责任。
第二章竖井货物提升管理制度第七条竖井货物提升管理制度应包括以下内容：（一）竖井设备管理规定：包括设备维护、检修、保养等内容；（二）竖井安全管理规定：包括防护措施、应急预案、安全教育等内容；（三）竖井货物提升流程管理规定：包括调度计划、操作规程、货物分类等内容；（四）竖井通风管理规定：包括空气质量、通风设施、烟气排放等内容；（五）竖井管理责任规定：包括责任人、监督检查、违规处罚等内容。
第八条竖井货物提升管理制度应由单位内设管理机构负责制定并组织实施，领导负责监督。
第九条竖井货物提升管理制度应定期进行检查和评估，对存在问题及时调整和改进。
第十条竖井货物提升管理制度应建立健全档案记录，保留至少五年。
第三章竖井设备管理规定第十一条竖井设备应定期检修和保养，确保设备安全稳定运行。
第十二条竖井设备应设置警示标识，明确使用规定，保障操作人员安全。
第十三条竖井设备使用过程中如有异常情况，应及时停止使用并报告相关部门处理。
第十四条对于未经授权使用竖井设备的行为，应当追究相关责任人的法律责任。
第四章竖井安全管理规定第十五条竖井货物提升过程中应设置防护措施，确保人员和货物安全。
第十六条竖井货物提升应严格按照操作规程进行，禁止私自改变程序。
第十七条竖井安全管理人员应定期组织安全培训，提高操作人员的安全意识和技能。
第十八条竖井货物提升安全记录应及时归档，保留至少五年。
第五章竖井货物提升流程管理规定第十九条竖井货物提升应根据运输需求合理设置调度计划，确保运输效率。
第六章主立井单绳缠绕式提升设备的选型计算
第六章主立井单绳缠绕式提升设备的选型计算一、提升容器的选择1．确定合理的经济速度立井提升的合理经济速度为V j =√H式中V j —经济提升速度，m ／s ；H ——提升高度，m ；H=H s +H x +H zH x --卸载水平与井口高差，简称卸载高度，m ，箕斗：H x =18m 一25m ，罐笼H x =0；Hz ——装载水平与井下运输水平高差，简称装载高度，m ，箕斗：H z =18m~25m ，罐笼H z =0; H s —井筒深度，m 。
2．估算一次提升循环时刻(按五时期速度图估算)式中T j --依据经济提升速度估算的一次提升循环时刻，s ；a —提升加速度，m ／s 2，在以下范围内选取：罐笼提升时，≤／s 2，箕斗提升时，≤／s 2；u —容器爬行时期附加时刻，箕斗提升可取10s ，罐笼提升可取5s ；θ—休止时刻。
3、计算一次合理的经济提升量式中rn j --一次合理的经济提升量，t ；A n —矿井年产量，t ／a ；C —提升不均衡系数，关于主井提升设备：有井底煤仓时，1．1～1．15，无井底煤仓时，1．2； a f ——提升能力富裕系数，主井提升设备对第一水平应留有1．2的富裕系数；b r ——提升设备年工作日数，一般取b r =300d ；t ——提升设备日工作小时数，一般取t=14h 。
依据计算出的一次合理的提升量m j 取之相近的标准容器，并列表记录其技术规格。
4．确定实际一次提升循环时刻T ′x 及完成年产量An 的最大提升速度V ′m 。
（1） 依据所选出的型号，计算一次提升循环所需要的时刻为（2） 计算提升机所需的提升速度二、提升钢丝绳的选择计算中选定标准容器之后，那么可按下边的公式计算钢丝绳每米质量m-----一次提升货载质量，kgM z ——提升容器自身质量，kg ；m p —提升钢丝绳每米质量，kg ／m ；g —重力加速度，m ／s 2；H c —钢丝绳最大悬垂长度，m ，H s --井筒深度，m ；H z —装载高度，m ，罐笼提升，Hz=0，箕斗提升，Hz=18m 一25m ；H j ——井架高度，井架高度在尚未精确确定时，可按下面数值选取：罐笼提升，15m 一25m ；箕斗提升，30m ～35m 。

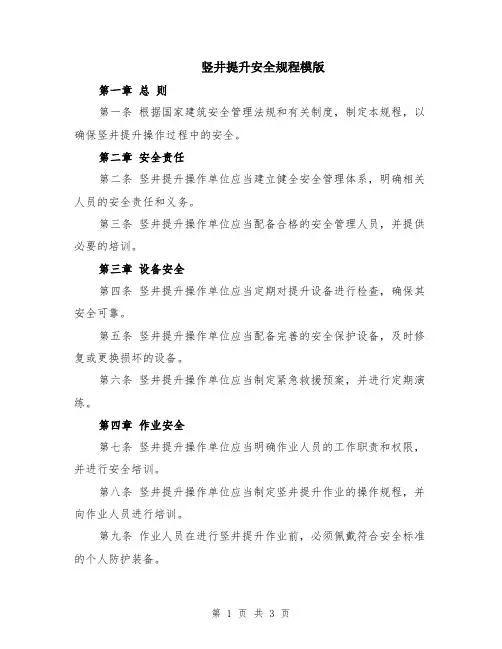

竖井提升安全规程模版
