第六章进给伺服系统

第六章进给伺服系统

二、步进电机的主要性能指标 1. 步距角和步距误差 每输入一个脉冲电信号,步进电机转子转过的角度成为步距 角。 步距角和步进电机的相数、通电方式及电机转子齿数的 360 关系如下: = KmZ (6-1) 式中 —步进电机的步距角; m—电机相数; Z—转子齿数; K—系数,相邻两次通电相数相同,K=1; 相邻两次通电相数不同,K=2。 同 一 相 数 的 步 进 电 机 可 有 两 种 步 距 角 , 通 常 为 1.2/0.6 、 1.5/0.75 、 1.8/0.9 、 3/1.5 度等。步距误差是指步进电机运行 时,转子每一步实际转过的角度与理论步距角之差值。步 距误差直接影响执行部件的定位精度及步进电机的动态特 性。大小由制造精度、齿槽的分布及定子和转子间气隙不 均匀等因素造成。
步进电机是将电脉冲信号变换成角位移或线位移 的一种机电式数模转换器。在结构上分为定子和 转子两部分,现以图6-5所示的反应式三相步进电 机为例加以说明。定子上有六个磁极,每个磁极 上绕有励磁绕组,每相对的两个磁极组成一相, 分成A、B、C三相。转子无绕组,它是由带齿的铁 心做成的。步进电机是按电磁吸引的原理进行工 作的。当定子绕组按顺序轮流通电时,A、B、C三 对磁极就依次产生磁场,并每次对转子的某一对 齿产生电磁引力,将其吸引过来,而使转子一步 步转动。每当转子某一对齿的中心线与定子磁极 中心线对齐时,磁阻最小,转矩为零。如果控制 线路不停地按一定方向切换定子绕组各相电流, 转子便按一定方向不停地转动。步进电机每次转 过的角度称为步距角。
进给伺服系统的作用:接受数控装置发出 的进给速度和位移指令信号,由伺服驱动装置 作一定的转换和放大后,经伺服电机(直流、 交流伺服电机、功率步进电机等)和机械传动 机构,驱动机床的工作台等执行部件实现工作 进给或快速运动。 数控机床的进给伺服系统与一般机床的进给系 统有着本质的区别:能根据指令信号精确地控 制执行部件的运动速度与位置,以及几个执行 部件按一定规律运动所合成的运动轨迹。如果 把数控装置比作数控机床的“大脑”,是发布 “命令”的指挥机构,那么伺服系统就是数控 机床的“四肢”,是执行“命令”的机构,它 是一个不折不扣的跟随者。

伺服驱动系统

伺服驱动系统

参考资料:/%C5%C9%BF%CB652/blog/item/6dc3505e89715b411038c2a 8.html数控机床中的伺服驱动系统取代了传统机床的机械传动,是数控机床的重要特征之一,因此在一定意义上,伺服驱动系统的性能和可靠性决定了整台数控机床的性能和可靠性。

位置伺服驱动系统是由驱动系统与CNC系统中的位置控制部分构成的。

数控机床的驱动系统主要有两种:主轴驱动系统和进给驱动系统。

从作用看,前者控制机床主轴旋转运动,后者控制机床各坐标的进给运动。

不论是主轴驱动系统还是进给驱动系统,从电气控制原理来分都可分为直流驱动和交流驱动系统。

直流驱动系统在20世纪70年代初至80年代中期占据主导地位,这是由于直流电动机具有良好的调速性能,输出力矩大,过载能力强,精度高,控制原理简单,易于调整等。

随着微电子技术的迅速发展,加之交流伺服电动机材料、结构及控制理论有了突破性的进展,又推出了交流驱动系统,标志着新一代驱动系统的开始。

由于交流驱动系统保持了直流驱动系统的优越性,而且交流电动机维护简单,便于制造,不受恶劣环境影响,所以目前直流驱动系统已逐步被交流驱动系统所取代。

一、主轴驱动系统数控机床要求主轴在很宽的范围内转速连续可调,恒功率范围宽。

当要求机床有螺纹加工功能、准停功能和恒线速加工等功能时,就要对主轴提出相应的速度控制和位置控制要求。

1.直流主轴驱动系统由于直流调速性能的优越性,直流主轴电动机在数控机床的主轴驱动中得到广泛应用,主轴电动机驱动多采用晶闸管调速的方式。

(1)工作原理数控机床直流主轴电动机由于功率较大,且要求正、反转及停止迅速,故驱动装置通常采用三相桥式反并联逻辑无环流可逆调速系统,这样在制动时,除了缩短制动时间外,还能将主轴旋转的机械能转换成电能送回电网。

1)主电路图6-9为三相桥式反并联逻辑无环流可逆调速系统的主电路,逻辑无环流可逆系统是利用逻辑电路,使一组晶闸管在工作时,另一组晶闸管的触发脉冲被封锁,从而切断正、反两组晶闸管之间流通的电流。

车床的实验原理

车床的实验原理

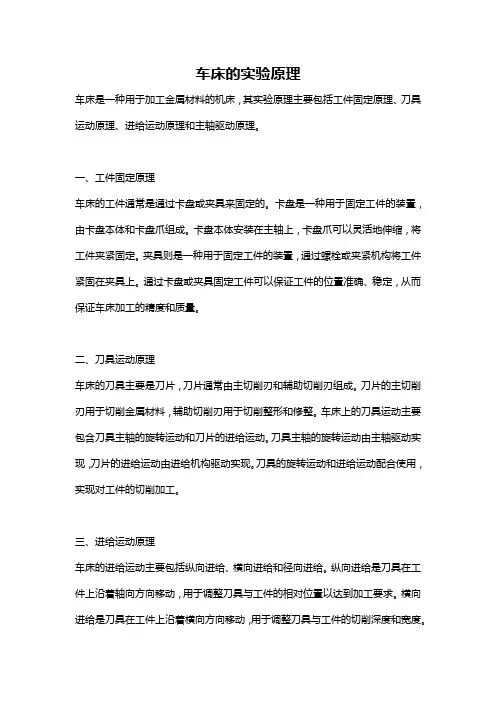

车床的实验原理车床是一种用于加工金属材料的机床,其实验原理主要包括工件固定原理、刀具运动原理、进给运动原理和主轴驱动原理。

一、工件固定原理车床的工件通常是通过卡盘或夹具来固定的。

卡盘是一种用于固定工件的装置,由卡盘本体和卡盘爪组成。

卡盘本体安装在主轴上,卡盘爪可以灵活地伸缩,将工件夹紧固定。

夹具则是一种用于固定工件的装置,通过螺栓或夹紧机构将工件紧固在夹具上。

通过卡盘或夹具固定工件可以保证工件的位置准确、稳定,从而保证车床加工的精度和质量。

二、刀具运动原理车床的刀具主要是刀片,刀片通常由主切削刃和辅助切削刃组成。

刀片的主切削刃用于切削金属材料,辅助切削刃用于切削整形和修整。

车床上的刀具运动主要包含刀具主轴的旋转运动和刀片的进给运动。

刀具主轴的旋转运动由主轴驱动实现,刀片的进给运动由进给机构驱动实现。

刀具的旋转运动和进给运动配合使用,实现对工件的切削加工。

三、进给运动原理车床的进给运动主要包括纵向进给、横向进给和径向进给。

纵向进给是刀具在工件上沿着轴向方向移动,用于调整刀具与工件的相对位置以达到加工要求。

横向进给是刀具在工件上沿着横向方向移动,用于调整刀具与工件的切削深度和宽度。

径向进给是刀具在工件上沿着径向方向移动,用于调整刀具与工件的表面质量。

进给运动通过进给机构实现,通常通过螺杆和蜗轮蜗杆传动机构将主轴旋转运动转化为进给运动。

四、主轴驱动原理车床的主轴驱动通常使用电动机驱动,驱动方式有直流电动机驱动、交流电动机驱动和伺服电机驱动等。

直流电动机驱动主轴具有转速范围广、转速调节范围大等特点,适用于需要较大转速范围和转速调节范围的加工。

交流电动机驱动主轴具有结构简单、使用可靠的特点,适用于对转速精度要求较高、转速范围较窄的加工。

伺服电机驱动主轴具有位置闭环控制、转速调节范围大等特点,适用于需要高精度、高速度并实现多轴联动的加工。

综上所述,车床的实验原理包括工件固定原理、刀具运动原理、进给运动原理和主轴驱动原理。

数控技术及应用第6章 数控机床的电气驱动-步进电动机

数控技术及应用第6章 数控机床的电气驱动-步进电动机

工作方式
步进电机的工作方式可分为:三相单三拍;三相单、 步进电机的工作方式可分为:三相单三拍;三相单、 双六拍;三相双三拍等 双六拍;三相双三拍等。“单”是指每次只有一相 绕组通电,“三拍”是指每三次换接为一个循环。
一、三相单三拍
(1)三相绕组联接方式:Y 型 三相绕组联接方式: (2)三相绕组中的通电顺序为: 三相绕组中的通电顺序为: A相 → B相 → C相 通电顺序也可以为: 通电顺序也可以为: A 相 → C 相→ B 相
A 相通电使转子1、3齿和 AA' 对齐。 相通电使转子1 对齐。
A
B'
A C' B
B'
C' B
A'
C
A'
C
B相通电,转子2、4齿 相通电,转子 、 齿 相通电 相轴线对齐, 和B相轴线对齐,相对 相轴线对齐 A相通电位置转 °; 相通电位置转30° 相通电位置转
C相通电再转 ° 相通电再转30° 相通电再转
(3)工作过程 ) A 相通电,A 方向的磁 相通电,
A
B' 4 1 2 3 A'
通经转子形成闭合回路。 通经转子形成闭合回路。
C' B
若转子和磁场轴线方向 原有一定角度, 原有一定角度,则在磁 场的作用下,转子 场的作用下,
C
被磁化,吸引转子, 被磁化,吸引转子,由于磁力线总是要通过磁 阻最小的路径闭合, 阻最小的路径闭合,因此会在磁力线扭曲时产 生切向力而形成磁阻转矩,使转子转动,使转、 生切向力而形成磁阻转矩,使转子转动,使转、 定子的齿对齐停止转动。 定子的齿对齐停止转动。
2、步进电动机
工作原理: 工作原理 : 步进电机是利用电磁铁原理,将脉冲 脉冲 线位移或角位移的电动机。每来一个 信号转换成线位移或角位移 线位移或角位移 信号 电脉冲,电机转动一个角度,带动机械移动一小 段距离。 特点: 特点:(1)来一个脉冲,转一个步距角。 (2)控制脉冲频率,可控制电机转速。 (3)改变脉冲顺序,改变转动方向。 (4)角位移量或线位移量与电脉冲数成正比。

数控机床的主传动方式

数控机床的主传动方式

数控机床的主传动方式数控机床的主传动方式有多种,常见的有伺服电机驱动方式、主轴伺服驱动方式和液压驱动方式。

1. 伺服电机驱动方式:伺服电机驱动方式是数控机床最常见的主传动方式之一。

伺服电机是一种特殊的电机,它能够根据控制信号精确地控制转速和位置。

在数控机床中,伺服电机通常用于驱动主轴、进给轴和其他重要的运动部件。

采用伺服电机驱动方式的数控机床具有运动精度高、响应速度快、动态性能好的优点,广泛应用于高精度加工领域。

2. 主轴伺服驱动方式:主轴伺服驱动方式是一种专门针对主轴进行优化设计的传动方式。

在数控机床中,主轴承担着主要的加工任务,因此主轴伺服驱动方式的设计对于整个机床的加工质量和效率具有重要影响。

主轴伺服驱动方式通常采用伺服电机和蜗轮蜗杆传动机构,通过伺服系统的精确控制来实现主轴的旋转运动。

采用主轴伺服驱动方式的数控机床具有转速范围宽、加工效率高、加工精度好的优点。

3. 液压驱动方式:液压驱动方式是一种利用液压系统实现主传动的方式。

液压驱动方式适用于大型数控机床,特别是用于锻压、冲压、剪切等需要大力矩和力量的加工任务。

液压驱动方式主要通过液压泵、液压缸和液压阀等液压元件实现主传动,具有输出力矩大、传动平稳、可靠性高的优点。

在液压驱动方式下,数控机床能够实现高压、高速、重载的大功率加工任务,适用于重型加工领域。

除了以上主要的传动方式,还有一些其他的传动方式,如:齿轮传动、带传动、链传动等,这些传动方式在一些特定的数控机床中也有应用。

需要根据具体的数控机床的加工任务和要求来选择合适的主传动方式,以实现高效、精密的加工。

机床电气控制

机床电气控制

机床电气控制机床电气控制,是指通过电气信号对机床的各个部件进行控制和调节的过程。

它是现代机床制造的重要组成部分,是机床自动化和智能化的实现必要手段。

机床电气控制的主要内容包括:电气传动系统、数控系统、机床保护系统等。

一、电气传动系统机床电气控制的重要组成部分是电气传动系统。

电气传动系统是指通过电气信号,对机床的电动机等执行元件进行调节,控制机床的动力输出,实现有效的加工作业。

电气传动系统分为两个部分:主轴驱动系统和进给系统。

主轴驱动系统是指控制主轴电动机的运转状态,以便实现高速、稳定的主轴转动。

当主轴电机正常工作时,它承担了机床的高精度加工和高负荷加工的任务,切削热能利用率较高,能够实现高水平的产品质量。

进给系统是指控制进给电机的转速、转矩、切削速度等参数,以实现对工件加工的控制。

进给控制系统的设计需要考虑到极限速度、车削速度、加工功率等多个参数,设置合理的控制范围和响应机制,确保加工的稳定性和安全性。

二、数控系统随着工业化和信息技术的不断发展,数控技术已经成为现代机床中不可或缺的一部分。

数控是指通过数字信号,对机床的运动、位置、加工参数进行精密控制,实现加工工艺的可编程、可执行和可监测。

数控系统主要包括CPU、执行器、编程器和显示器等。

CPU是数控系统的核心部分,是用于控制加工数据流、计算加工轨迹、调节加工参数的计算机芯片。

执行器是指数控系统中的动作控制器,用于控制机床的运动和加工过程。

编程器是用于将加工程序转换为数控程序的设备,包括数控语言、宏指令和参数化编程等。

显示器用于显示加工过程和加工结果的数控界面,包括图形界面和文字界面等。

三、机床保护系统机床保护系统是机床电气控制的重要组成部分,主要用于检测机床的运行情况和设备的状态,及时发现故障,保护设备的安全可靠运行。

机床保护系统主要包括以下几个方面:1、过流保护系统:用于检测主轴电机和进给电机的电流是否过大,超负荷时自动切断电源,保护电机和随之工件的损伤。

普通车床的工作原理

普通车床的工作原理

普通车床的工作原理
普通车床是一种用来加工金属材料的机械设备。

它的工作原理是通过主轴驱动工件在刀具上运动,实现对工件的切削加工。

普通车床由床身、主轴、进给机构、刀架和尾座等部分组成。

工作时,工件夹持在主轴端面上,通过主轴的旋转带动工件转动。

刀架上装有刀具,刀具与工件接触处进行切削。

进给机构控制刀架在工件上的移动,实现对工件的加工。

主轴通过电机驱动,使工件在主轴端面上高速旋转。

同时,进给机构控制刀架的移动速度和方向,使刀具与工件接触处进行切削。

切削过程中,刀具不断切削工件表面的金属,将其削去,从而达到加工的目的。

切削过程中,切削力会产生,需要床身和尾座等部分提供支撑,保持整个车床的稳定性。

切削过程中产生的金属切屑通过排屑槽等通道排出。

总之,普通车床通过主轴驱动工件旋转,刀架和进给机构控制切削过程,实现对金属工件的切削加工。

通过不断改变刀具和调整进给机构的参数,可以获得不同形状和尺寸的加工件。

驱动和主轴驱动的特性与功能

驱动和主轴驱动的特性与功能

• 可控性好应用最新的伺服软件保证即使在 发生振动时都具有可控制性。防水性能好 全封闭壳体防水连接器和特有的整体定子 密封,结构紧凑应用最新教铁硼永磁材料, 进一步减少了伺服电机的足的空间。
• 随着控制技术和电子技术的发展,交流伺 服电机已达到直流伺服电机的控制性能, 而且与伺服电机相比,伺服电机具有结构 简单坚固耐用体积小重量轻没有机械换向 和无需多少维修等优点,越来越多地在数 控机床工业机器人等行业得到应用。
• M系列伺服电机的优点数控锥齿轮铣齿机最 大加工模数为是一种小模数的齿轮精密加 工机床。该机床要求其驱动电机必须具有 精度高响应快调整范围宽等特点。由于M系 列伺服电机具有以下优点,适用于中小型 精密机床的进给驱动。
• 行特性平稳整体形磁极的使用使得转矩波 动降到极限,再加上对电流的精确控制和 脉冲反馈控制,保证了电机运行的平滑稳 定。加减速特性出色特殊形状的电机转子 具有较小的体积和较轻的重量,却能产生 较大的输出转矩,因而具有出色的加减速 特性。
• 精度高高分辨率脉冲编码器或几的使用, 保证了电机的高精度。调速范围宽应用最 新的伺服软件减小电机高速旋转时产生的 热量,使电机可以在很宽的范围内长时间 连续运行。
电动机保护器
驱动和主轴驱动的特性与功能
• 数控机床技术水平主要依赖于进给驱动和 主轴驱动的特性与功能。驱动电机作为机 床运动的动力源,是决定机床性能的关键。 不同类型的机床对电机的性能特点有不同 的要求,在选择电机时应考虑机床类型加 工情况和电机特性进行选择。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
有的数控机床要求具有较大分度控制功能。
现在国际上新生产的数控机床绝大多数采用交流主轴 驱动系统。
二、直流主轴驱动系统
主轴伺服系统一般没有位置控制,只是一个速度控制 系统。
直流主轴速度控制单元也是由速度环和电流环构成的 双环速度控制系统,用控制主轴电动机的电枢电压,来进 行恒转矩调速。
一般来说,采用主轴速度控制单元后,机械系统只需 二级变速,即可满足数控机床的变速要求。
功率放大:
作用: 整流;功率放大。
放大器: 可控硅功率放大器。
3、晶体管脉宽调制(PWM)直流调速 晶体管脉宽调制原理:
利用电力半导千赫以上)的方波电压加在直流 电动机的电枢上,通过对方波脉冲宽度的控制,改变加在 电枢上的平均电压,从而调节电动机的转速。 脉宽调制器的作用:
电流跟踪PWM:按实际电流值时刻跟踪给定电流值的 原则进行调制。
全数字式SPWM变频器:由微机实时的产生SPWM波, 是变频调速系统的一个发展趋势。
数 控 技术
第六章 数控机床的伺服系统 第三节 主 轴 驱 动
一、对主轴驱动的要求
机床主传动主要是旋转运动,无需丝杠或其他直线 运动装置。
1、对功率的要求 要求主转动电动机应有2.2-250KW的功率范围,既要
1、变频器: 交-直-交变频器:先将电网电源输入到整流器,经
整流后变为直流,再经电容或电感或由两者组合的电路 滤波后供给逆变器(直流变交流)部分,输出电压和频 率可变的交流电。
交-交变频器:不经过中间环节,直接将一种频率的 交流电变换为另一种频率的交流电。
2、逆变器: 电压型:控制单元将直流电压切换成一串方波电压。
第二类调速方法:不改变同步转速n0。 常用的有调压调速和电磁调速。由于存在转差功率损
失,效率低,特性软。不适合数控机床调速。 因此,数控机床不采用此种调速方式。
可见,改变电源频率的调速是一种最有前途的调速 方案,只要改变f1就可实现n0的调速。但在实际调速时, 单纯改变f1是不够的。
1、恒磁通变频调速
能输出大的功率,又要求主轴结构简单。 2、调速范围宽
数控机床要求主驱动系统在1:100-1000范围内进行 恒转矩和1:10的恒功率调速,
3、定位功能 为了使数控车床等具有螺旋车削功能,要求主轴能与
进给驱动实行同步控制;在加工中心上为了自动换刀还要 求主轴能进行高精度的准停控制;
为了保证端面加工的表面质量,要求主轴具有恒线速 度表面切削功能;
数 控 技术
第五章 数控机床的伺服系统 第二节 进 给 驱 动
一、直流伺服电动机速度控制单元 1、直流电动机的调速方法与性能
式中:n——电动机转速(r/min)
直流电动机的机 械特性方程式:
Ua——电动机电枢电路外加 电压(V)
n
Ua
Ce
Ra
CeCT 2
T
Ra——电枢回路电阻() Ia——电枢回路电流(A)
三、交流主轴控制单元
交流电动机的转速:
n n0 (1 s)
60 p
f1(1 s)
式中:n0——同步转速(r/min) f1——定子供电电源频率(Hz) p——旋转磁场极对数 s——转差数
n0
60 f1 p
s n0 n n
第一类调速方法:改变同步转速n0。 1、改变电动机极对数p ∵ 电动机极对数p是整数, ∴ 只能得到级差很大的有级调速。 不能满足数控机床的调速要求。 2、改变电动机供电电源频率f1 这可以得到平滑的无级调速,其调速范围宽,精度 高,是一种高效型的交流调速。 数控机床常采用此种调速方式。
将电压量转换成脉冲宽度可由控制信号调节而变化的 脉冲电压。 脉宽调制器的组成:
调制信号发生器:三角波发生器、锯齿波发生器。 比较放大器:
二、交流伺服电动机速度控制单元
交流伺服电动机调速控制主要有:
相位控制; 变压变频控制; 滑差频率控制; PWM控制; 矢量变换控制; 磁场控制;
交流电动机调速主要采用变频调速。其主要环节是 为交流电动机提供变频电源的变频器。
NPWM:是新型的PWM,它将半个周期分为三等分,第 一和第三部分60度脉冲调制方法和SPWM相同,第二部分 60度脉冲等于第一和第三两部分脉冲之和。这种方法可 以提高开关频率。
矢量角PWM:当电压空间矢量的幅值不变,矢量角呈 线性变化时,会产生网状磁场轨迹,消除电压次谐波。
最佳开关角PWM:按谐波电流均方根电流值最小等原 则选择最佳开关角。
T CTIa
Ce——反电势系数 CT——转矩系数 ——气隙磁通量(Wb)
T——电机电磁转矩
调节直流电动机转速的主要方法: 改变电枢电压; 改变励磁磁通;
1)改变电枢电压调速特点 A)从额定电压往下降低电枢电压,即从额定转速向下调速。 B)属恒转矩调速。 C)机械特性较硬。 D)调速范围广。 E)对转矩可以快速响应。 F)需要大容量可调电源装置。
2)改变励磁磁通调速特点 A)减弱磁通,从额定转速向上调速。 B)属恒功率调速。 C)机械特性较软。 D)调速范围不大。 E)转矩响应慢。 F)所需电源装置容量小。
第一种调速方法的调速特性和机械特性比较适合数控 机床进给驱动的要求,因此,在进给伺服系统中,直流速 度控制单元的作用是将转速指令信号(多为电压值)转化 为相应的电枢电压值。
2、晶闸管直流调速系统 (1)系统的组成
内环-电流环; 外环-速度环; 晶闸管整流放大器;
内环-电流环:
作用: 由电流调节器对电动机电枢回路的引起滞后作用的 某些时间常数进行补偿,使动态电流按所需的规律 (通常按一阶过渡规律)变化。
电流环输入: 来自速度调节器的输出的电流参考值。
电流反馈: 由电流传感器取自晶闸管整流的主回路,即电动机 的电枢回路。
m
u1
4.44 f1k11
式中: m——每极磁通量
k11——定子每相绕组等效匝数 u1——定子相电压 f1——定子供电电源频率
由上式可知,当保持定子电压u1不变,则改变频率f1
时,主磁通m将会发生变化。
因此,必须在改变频率f1的同时,改变电压u1 ,以
保持m不变。
2、恒转矩调速
T CTmI2 cos2
E 4.44 f1k11m u1
4、恒功率调速 为了扩大调速范围,可以使f1大于工频频率,得到
n>n0 的调速。由于定子电压不允许超过额定电压,因此
m将随着f1的升高而降低。这时,相当于额定电流时的转
矩也减小,特性变软。
有两种基本形式: PWM型——采用二极管桥式整流器,其输出的直流电
压是恒定的,然后经脉宽调制得到可调的输出电压。 VSI型——电压源变换器,在整流部分就变为一可变
的直流电压。 电流型:直流电源被切换成一串方波电源供给交流电
动机,由于电感影响,功率元件一般采用晶闸管,一般 用于大功率场合。
3、PWM变频器: SPWM:为正弦波PWM,其调制特点是等距、等幅、而
不等宽。它的规律总是中间脉冲宽而两边脉冲窄,且各 个脉冲面积与正弦波下面积成正比。脉宽按正弦分布, 这是一种最基本的,也是应用最广泛的调速方法。
DMPWM:Delta PWM,由放大器、积分器、比较器组 成,只要输入一个频率可变,而幅值恒定的正弦参考信 号就可调制出相应脉冲,且可保持恒定的电压与频率之 比,满足恒磁通变频原则的协调控制(防止发热和功率 因素下降)。
式中: T——电磁转矩
m——每极磁通量
CT——转矩常数 I2——折算到定子上的转子电流
cos 2——转子电路功率因数
由上式可知,要保持电磁转矩T不变,则m需不变。
因此,必须要求 u1 / f1为常数。
3、恒最大转矩调速
为了在低速时保持最大转矩不变,就必须采取 E1 / f1 = 常数
的协调控制,亦即随转速的降低,定子电压要适当提高, 以补充定子绕组电阻引起的压降。其中:
外环-速度环:
作用: 用速度调节器对电动机的速度误差进行调节,以实 现所要求的动态特性。
速度反馈: 一是测速发电机,直接装在伺服电动机轴上,其输 出的电压大小即反应了速度的大小。 另一是光电编码器,也可直接装在伺服电动机轴上, 编码器发出的脉冲经频压变换,其输出电压即反应 伺服电动机的转速。
速度指令值与速度反馈值的差值作为速度调节器的 输入,速度调节器的输出即为电流环的输入参考值。
