2 网络设备的配置
网络设备配置操作规程
网络设备配置操作规程一、概述网络设备配置操作规程是为确保网络设备的正常运行和安全性而制定，旨在规范网络设备配置的步骤和要求。
本规程适用于所有网络设备的配置操作，包括但不限于路由器、交换机、防火墙等。
二、配置操作步骤1. 设备准备在进行网络设备配置之前，需进行设备准备工作，包括检查设备的完整性、确定配置信息和备份设备配置等。
2. 连接设备将电源线正确连接至设备并接通电源，在保证设备处于稳定状态后，使用适当的网线将设备与计算机或其他网络设备进行连接。
3. 登录设备使用合法的账号和密码登录设备管理界面，确保拥有足够的权限以进行配置操作。
4. 设备初始化若设备为全新的或恢复出厂设置的状态，需进行设备初始化操作。
此步骤一般包括设定管理员账号和密码、配置设备基本参数等。
5. 设备配置根据网络需求，进行设备的相关配置，包括但不限于IP地址设置、路由协议配置、安全策略设置等。
确保配置的合理性和有效性。
6. 配置验证在完成设备配置后，进行配置验证工作，以确保配置的正确性和完整性。
可以使用网络工具进行设备连接测试、流量监测等。
7. 设备保存在配置验证通过后，将设备配置保存，以备后续设备异常恢复或升级时使用。
妥善管理设备配置备份，避免丢失或泄露。
8. 配置文档记录记录设备的详细配置信息，包括设备型号、硬件参数、配置命令等，方便后期维护和管理。
同时，进行配置文档的备份和保密控制。
三、配置要求1. 安全性要求网络设备配置应遵循安全性原则，设置安全密码强度、限制不必要的服务、启用防火墙等措施，保护网络免受攻击和非法访问。
2. 规范性要求网络设备配置应符合相关的规范和标准，如网络拓扑规划、IP地址规范、路由协议选择等。
确保网络设备配置的一致性和一般性。
3. 灵活性要求网络设备配置应考虑到业务的发展和调整，灵活配置设备参数、路由策略等，以适应网络规模和业务需求的变化。
4. 可维护性要求配置操作应做好文档记录和备份管理，方便网络维护和故障排除。
学习如何进行网络设备的配置和管理
学习如何进行网络设备的配置和管理网络设备的配置和管理是现代信息技术领域中的一个重要课题。
随着互联网的快速发展和普及，网络设备的数量和种类也日益增多，对于个人用户和企业组织来说，掌握网络设备的配置和管理技能变得至关重要。
本文将介绍学习网络设备配置和管理的基本知识和方法，帮助读者更好地理解和应用这一技能。
一、网络设备配置和管理的意义网络设备配置和管理的作用不可小觑。
首先，通过正确配置网络设备，能够确保网络的正常运行和高效传输数据；其次，网络设备的管理可以提高网络的安全性，预防恶意攻击和未经授权的访问；此外，适当的网络设备配置和管理还可以提升网络的性能和稳定性，为用户提供更好的网络体验和服务。
二、网络设备配置和管理的基本步骤1. 确定网络设备的需求：在进行网络设备配置和管理之前，首先需要明确网络设备的需求，包括网络规模、用户数量、数据传输速率等因素。
根据需求，选择适合的网络设备和配置方案。
2. 设定网络设备的基本参数：配置网络设备之前，需要对其进行基本参数的设定，包括IP地址、子网掩码、网关等。
这些参数是网络设备正常通信的基础，必须正确设定。
3. 进行网络设备的高级配置：在基本参数设定完成之后，可以根据实际需求进行网络设备的高级配置。
例如，配置VLAN、路由器静态路由、交换机端口安全等功能，以增强网络设备的性能和安全性。
4. 安装和连接网络设备：在配置完成后，需要将网络设备安装在合适的位置，并根据实际布线情况进行连接。
确保网络设备能够正常供电和连接到其他设备。
5. 进行网络设备的监控和维护：网络设备配置和管理不仅是一次性的工作，还需要进行定期的监控和维护。
通过网络设备监控软件，可以实时监测网络设备的运行状态和性能，并及时处理设备故障或异常情况。
三、学习网络设备配置和管理的方法1. 自学：网络设备配置和管理是一个广泛的领域，有大量的学习资源可以供参考。
可以通过阅读相关的书籍、网络文章和学习视频，系统地学习网络设备的基本原理和配置方法。
实验二 网络设备的基本配置
ip address IP地址 子网 配置指定接口IP地址 掩码
no shutdown 激活指定的接口
模式
#
# # #
命令 show running-config copy running-config tftp copy tftp running-config
功能
查看运行配置文件
保存运行配置文件到 TFTP服务器
回答问题
1、记录你所使用交换机的品牌、型号、接口数量和接口 类型。
2、如果不对交换机做配置，连接在其上的计算机之间能 否通信？
3、想要进行远程登录配置，前提条件是什么？
附录1：网络命令行工具
1、ipconfig：查看本机IP地址、子网掩码等信息。 2、ipconfig/all：查看详细信息。 3、ping IP地址：测试网络连通性。 4、telnet IP地址：远程登录交换机等设备。
#
从TFTP服务器回传配置 文件 ping IP地址 测试连通性 show mac-address-table 查看交换机的MAC地址 address 表
1号实验台（1号机柜）
PC1
Switch
第一组 console
RCMS
PC2 http://192.168.1.3:8080 PC3 Switch
3、实验过程中要尽量减少对接头的插拔，保护设 备接口。
4、请不要使用U盘等移动存储设备。
Switch
第一组 console
RCMS
PC2 http://192.168.1.6:8080 PC3 Switch
控制台 192.168.1.*/24
PC1
控制台
192.168.1.*/24
第二组

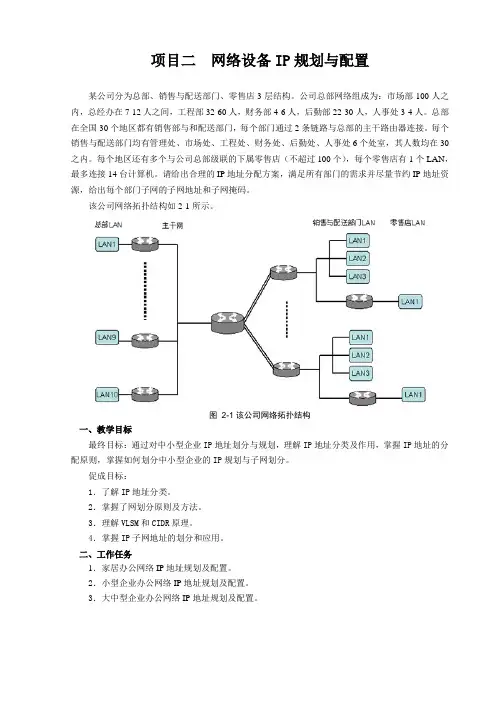

项目二 网络设备IP规划与配置
项目二网络设备IP规划与配置某公司分为总部、销售与配送部门、零售店3层结构。
公司总部网络组成为：市场部100人之内，总经办在7-12人之间，工程部32-60人，财务部4-6人，后勤部22-30人，人事处3-4人。
总部在全国30个地区都有销售部与和配送部门，每个部门通过2条链路与总部的主干路由器连接。
每个销售与配送部门均有管理处、市场处、工程处、财务处、后勤处、人事处6个处室，其人数均在30之内。
每个地区还有多个与公司总部级联的下属零售店（不超过100个），每个零售店有1个LAN，最多连接14台计算机。
请给出合理的IP地址分配方案，满足所有部门的需求并尽量节约IP地址资源，给出每个部门子网的子网地址和子网掩码。
该公司网络拓扑结构如2-1所示。
图2-1该公司网络拓扑结构一、教学目标最终目标：通过对中小型企业IP地址划分与规划，理解IP地址分类及作用，掌握IP地址的分配原则，掌握如何划分中小型企业的IP规划与子网划分。
促成目标：1．了解IP地址分类。
2．掌握了网划分原则及方法。
3．理解VLSM和CIDR原理。
4．掌握IP子网地址的划分和应用。
二、工作任务1．家居办公网络IP地址规划及配置。
2．小型企业办公网络IP地址规划及配置。
3．大中型企业办公网络IP地址规划及配置。
任务一、家居办公网络IP地址规划及配置一、情境描述随着ADSL的普及，为了共享上网，SOHO宽带路由器也开始走入千家万户了，可是很多人对这个时髦的东西不会使用，经常会出现上不了网或者网速很慢，而且PC很容易中病毒等现象。
而随着无线SOHO路由器的使用，经常会发现有人蹭网，并且利用无线网络进行攻击局域网PC，根据这些情况，作为SOHO宽带路由器使用者，你将通过配置路由器解决上述这些问题。
二、知识储备1．IPV4地址定义及表示所谓IP地址就是给每个连接在Internet上的主机分配的一个32bit（4字节）地址。
IP地址就好象电话号码：有了某人的电话号码，你就能与他通话了。
计算机网络设备配置
计算机网络设备配置计算机网络设备配置是指在建立和搭建计算机网络时，选择和配置合适的硬件设备，以满足网络通信和数据传输的需求。
网络设备的选择和配置对于网络的稳定性、性能和安全性都起着至关重要的作用。
本文将从网络设备的选择和配置方面进行论述，以帮助读者更好地理解计算机网络设备配置的重要性。
一、网络设备选择在进行网络设备选择时，需要根据网络规模、拓扑结构、带宽需求和安全需求等因素进行综合考虑。
以下是常见的网络设备及其功能的介绍：1. 路由器（Router）：用于连接各个子网或者网络，实现数据的路由和转发。
路由器具有分析和处理数据的能力，能够根据网络拓扑和路由表进行智能的数据传输。
2. 交换机（Switch）：用于连接计算机和其他网络设备，实现数据的快速传输。
交换机具有多个端口，能够根据MAC地址将数据包转发到目标设备，提高网络传输效率。
3. 防火墙（Firewall）：用于保护网络免受未经授权的访问和攻击。
防火墙能够监控网络通信，识别和过滤危险的数据包，以保障网络的安全性。
4. 网络存储设备：用于提供网络共享存储空间，方便用户共享和存储数据。
网络存储设备能够通过网络连接多台计算机，并提供块级和文件级的存储服务。
5. 网络设备管理工具：用于监控和管理网络设备的状态和性能。
网络设备管理工具能够实时监测网络设备的运行状态，帮助管理员及时发现和解决网络故障。
二、网络设备配置网络设备配置是指根据网络需求和设备功能设置设备的参数和选项，以实现网络的正常运行和优化性能。
以下是进行网络设备配置的一些常见步骤：1. IP地址分配：为网络设备分配唯一的IP地址，以实现设备之间的通信。
IP地址的选择和分配需要考虑网络拓扑和子网划分等因素。
2. 子网掩码设置：子网掩码用于确定网络地址和主机地址的划分，通过设置子网掩码可以将IP地址划分为网络地址和主机地址。
3. VLAN配置：Virtual LAN（虚拟局域网）可将一个物理交换机划分为多个逻辑上独立的局域网，提高网络的安全性和管理性。
网络设备配置标准
网络设备配置标准1. 引言本文档旨在为网络设备的配置提供标准化指导，以确保网络设备的正确安装和配置，以提高网络性能和安全性。
2. 配置要求2.1 网络设备应按照厂商提供的最新版本进行配置，并且应及时更新固件。
2.2 网络设备的管理接口应设置强密码，并定期更改密码。
2.3 确保网络设备的时间同步，以确保日志和事件记录的准确性。
2.4 网络设备的接口应根据实际需求进行配置，包括IP地址、子网掩码、默认网关等。
2.5 VLAN应根据网络拓扑和安全需求进行合理划分，并设置相应的端口成员。
3. 安全配置3.1 关闭或禁用不必要的服务和功能，以减少攻击面。
3.2 启用访问控制列表（ACL）来限制网络流量，只允许必要的流量通过。
3.3 启用防火墙功能，并设置适当的规则，以保护网络设备免受未经授权的访问。
3.4 启用日志功能，并将日志存储至安全和可靠的服务器，以便对网络活动进行监控和审计。
3.5 实施网络设备间的安全隔离，通过VLAN隔离不同的网络段，限制网络设备之间的通信。
4. 性能配置4.1 优化网络设备的性能，根据网络规模和流量需求，调整缓冲区和带宽限制等参数。
4.2 启用流量控制功能，以平衡网络流量和保护网络设备免受过载影响。
4.3 配置负载均衡，以确保网络设备资源的合理利用和提高性能。
5. 故障恢复5.1 实施备份和恢复策略，定期备份网络设备的配置和操作系统。
5.2 设置可靠的错误报告机制，及时发现故障并采取相应的恢复措施。
5.3 进行定期的系统健康检查，以确保设备状态正常，并及时修复任何相关问题。
6. 附录在配置网络设备时，还应考虑以下因素：- 确保设备和硬件的兼容性。
- 遵循网络设备厂商的最佳实践和建议。
- 升级操作系统和应用程序以修复安全漏洞。
以上为网络设备配置的标准化指导，具体的配置需根据实际情况进行调整和实施。
配置过程中应注意网络设备的安全性、性能和故障恢复能力。
参考文献[1] 网络设备配置手册，网络设备厂商，2021年。
网络配置实施方案
网络配置实施方案一、概述网络配置是指对网络设备进行合理、有效的设置和调整，以满足特定的网络需求。
网络配置的实施方案是指在网络规划的基础上，对网络设备进行具体的配置和调整，以达到网络稳定、高效运行的目的。
本文将针对网络配置实施方案进行详细的介绍和分析。
二、网络设备配置1. 网络设备清单首先，需要对网络中的所有设备进行清单，包括路由器、交换机、防火墙、服务器等。
清单中需要包括设备型号、数量、位置等信息，以便进行后续的配置工作。
2. IP地址规划IP地址是网络通信的重要基础，需要合理规划和分配。
根据实际需求，对各个子网进行IP地址的规划，确保每个设备都能够顺利地进行通信。
3. VLAN配置对于大型网络来说，VLAN的配置显得尤为重要。
通过合理的VLAN划分，可以实现网络流量的隔离和管理，提高网络的安全性和效率。
4. 路由配置路由器是网络中的核心设备，需要进行合理的路由配置，包括静态路由、动态路由等，以实现网络数据的快速传输和转发。
5. 防火墙配置网络安全是当前互联网环境中的重要问题，防火墙的配置尤为重要。
需要对防火墙进行详细的访问控制列表（ACL）配置，以保护网络免受各种网络攻击和威胁。
6. 无线网络配置对于无线网络来说，需要进行SSID、加密方式、频道等方面的详细配置，以保障无线网络的稳定和安全。
7. 服务配置最后，需要对网络中的各种服务进行详细的配置，包括DHCP服务、DNS服务、VPN服务等，以满足用户的各种需求。
三、网络监控与管理1. 网络监控系统网络配置完成后，需要建立完善的网络监控系统，监控网络设备的运行状态和性能指标，及时发现和解决网络故障。
2. 远程管理对于分布式网络来说，远程管理是非常重要的。
需要建立远程管理系统，对网络设备进行远程配置和管理，提高网络的运维效率。
四、网络配置实施流程1. 规划阶段在网络配置实施之前，需要进行详细的网络规划，包括网络拓扑设计、设备选型等工作。
2. 部署阶段在规划完成后，需要进行网络设备的部署和安装工作，确保设备能够正常运行。
网络设备配置与管理的重要性及原则
网络设备配置与管理的重要性及原则随着互联网的发展，网络设备配置与管理变得愈发重要。
无论是企业还是个人，都离不开网络设备来进行各种活动，如上网、办公、通信等。
良好的网络设备配置和有效的管理能够提高网络的质量和稳定性，提升工作效率和用户体验。
本文将探讨网络设备配置与管理的重要性，并介绍一些配置和管理的原则。
一、网络设备配置的重要性1. 提供稳定的网络连接网络设备配置合理，可以确保网络连接的稳定性，避免频繁的断网和延迟。
合适的配置可提供稳定的网络带宽和良好的信号强度，确保网络活动的顺畅进行。
2. 保障网络安全恶意攻击者时刻企图入侵网络，窃取个人信息或进行破坏。
通过合适的配置，如设置防火墙、访问控制列表（ACL）和虚拟专用网络（VPN），可以有效保护网络安全，避免潜在的威胁。
3. 提高网络传输速度和效率网络设备配置的合理性可以提高网络传输速度和效率。
通过设置网络带宽优先级、QoS（Quality of Service）以及数据压缩等技术手段，可以提高网络传输速度，提升网络活动的效率。
二、网络设备配置的原则1. 安全性原则在配置网络设备时，安全性是重中之重。
应设置强密码、更新固件和及时修补漏洞，以阻止潜在的网络攻击。
此外，也应定期备份配置文件，以便在必要时能够恢复网络设备。
2. 灵活性原则网络环境时刻在变化，因此配置应具备一定的灵活性。
即使在网络拓扑、IP地址分配和访问控制等方面需要更改，也应尽量减少用户的影响，确保网络的连贯性和效率。
3. 可管理性原则网络设备的配置应具备易于管理的特点。
这涉及到远程管理、监控和故障排除等功能。
配置时可以考虑使用一致性的命名规则和设备标准，以方便管理和维护。
三、网络设备管理的重要性1. 故障排除和维护网络设备管理可以帮助及时发现和解决故障，以保障网络的稳定运行。
通过实时监控和配置备份，管理人员可以及时响应故障并采取解决措施，最大程度地减少对业务的影响。
2. 资源规划和优化通过网络设备管理，可以对网络的资源进行规划和优化，提高资源利用率。
网络设备配置方案
网络设备配置方案1. 引言网络设备是构建和支持现代网络基础设施的关键组成部分。
为了确保网络系统的高效运行和良好的性能，正确配置网络设备是至关重要的。
本文档旨在提供一个网络设备配置方案的概述，以帮助网络管理员和系统工程师进行相应的配置工作。
2. 设备选择在进行网络设备配置之前，需要先选择适合的设备。
以下是选择网络设备时应考虑的关键因素：•设备类型：根据网络规模和功能需求，选择合适的设备类型，例如路由器、交换机、防火墙等。
•性能规格：根据预计的网络流量和用户需求，选择具有足够处理能力的设备。
•可扩展性：确保设备具有适当的扩展性，以满足未来的需求增长。
•可靠性：选择经过验证和可靠性高的设备，以确保网络稳定性和可用性。
•厂商支持：考虑设备供应商的技术支持和售后服务。
3. 设备配置基础3.1 硬件安装首先，确保网络设备正确安装并连接到网络。
这包括以下步骤：•确定网络设备的最佳位置和物理连接点。
•连接设备的电源，确保设备供电正常。
•使用正确的网线连接设备到网络中的其他设备。
3.2 初始配置在开始网络设备的配置之前，需要进行初始配置。
以下是一些常见的初始配置任务：•设定设备的管理IP地址和子网掩码。
•配置管理员凭据，例如用户名和密码。
•配置时钟和时间设置。
•启用远程访问，例如SSH或Telnet。
3.3 软件更新确保网络设备运行的是最新的软件版本。
更新设备的软件可能包括以下步骤：•下载最新的设备软件映像文件。
•备份设备配置和相关文件。
•安装新的软件版本。
•恢复备份的配置和文件。
4. 设备配置任务4.1 接口配置网络设备通常具有多个接口，用于连接到其他设备或网络。
以下是一些常见的接口配置任务：•配置接口的IP地址和子网掩码。
•配置接口的速度和双工模式。
•配置接口的描述。
•启用或禁用接口。
4.2 VLAN配置虚拟局域网（VLAN）用于将局域网划分为不同的逻辑分区。
以下是一些常见的VLAN配置任务：•创建VLAN，并分配VLAN ID。
网络设备配置与管理
网络设备配置与管理引言网络设备是支持计算机网络运行的关键组件，包括路由器、交换机、防火墙等。
在配置和管理网络设备时，我们需要了解其基本概念和工作原理，并掌握相关的操作技巧和管理方法。
本文将介绍网络设备的配置和管理的基本知识，帮助读者更好地理解和应用于实践中。
一、网络设备的基本概念网络设备是指用于在计算机网络中实现数据传输和交换的硬件设备。
常见的网络设备包括路由器、交换机、防火墙和网关等。
这些设备在不同的层面上起着不同的作用，例如路由器工作在网络层，交换机工作在数据链路层。
1. 路由器路由器是一种用于将数据包从源网络转发到目标网络的设备，它根据网络地址信息和路由表进行转发决策。
路由器的配置包括设置IP地址、配置路由表和网络接口等。
2. 交换机交换机是一种用于在局域网内实现数据传输和交换的设备，它能够根据MAC地址进行数据包的转发。
交换机的配置包括设置VLAN、配置端口和管理交换机的访问控制列表等。
3. 防火墙防火墙是一种用于保护网络安全的设备，它可以监控和过滤进出网络的数据流量，并根据预先定义的安全策略进行处理。
防火墙的配置包括设置访问控制规则、配置虚拟专用网络和审计日志等。
4. 网关网关是一种连接两个不同网络的设备，它能够实现不同网络之间的数据转发和协议转换。
网关的配置包括设置路由策略、配置网络地址转换和管理网络故障转移等。
二、网络设备的配置1. 设备连接与登录首先，我们需要将计算机与网络设备进行物理连接，例如通过网线连接路由器或交换机的网口。
然后，我们可以通过SSH、Telnet等协议登录到设备的控制界面。
2. 设备初始化在设备登录成功后，我们需要进行设备的初始化配置，包括设置设备的主机名、密码、时钟等基本信息。
这些信息对于后续的配置和管理操作是必需的。
3. 网络接口配置配置网络设备的网络接口是实现设备与网络之间数据传输的关键步骤。
我们需要为每个网络接口配置IP地址、子网掩码、默认网关等相关参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
switch(config)#hostname xx
switch(config)#banner motd & switch(config-if)#speed 100 switch(config-if)#no shutdown
全局配置模式
全局配置模式 端口模式 日提示信息，&为终止符 配置端口速率为100Mbps 开启端口，使端口转发数据
2．远程配置方式
本地配置需要使用专门的Console端口进行，远程配置 则可通过交换机的普通端口进行。如果是堆叠型的， 也可以把几台交换机堆在一起进行配置，这时它们实 际上是一个整体，一般只有一台交换机具有网管能力。 同时，远程配置方式中不再需要超级终端软件，而是 以Telnet程序或Web浏览器方式实现与被管理交换机的 通信。 因为本地配置方式中已为交换机配置好了IP地址，所 以可以通过IP地址与交换机进行通信。
全局配置模式 显示当前模式下的所有可执行 命令
端口模式 端口模式 端口模式 特权模式 配置端口的IP地址 配置端口的时钟频率 配置端口的带宽速率 查看端口的IP协议相关属性
从一个模式退回到上一级模式时，使用退出命令exit。 直接退到特权模式的命令为end。
部分交换机的基本配置命令
基本配置命令 switch>? switch#show running-config switch#show version switch#show mac-address-table switch#show interface fa0/3 配置模式 用户模式 特权模式 特权模式 特权模式 特权模式 说明 显示当前模式下所有的可执行命令 查看交换机当前生效的配置信息 查看交换机版本信息 查看交换机当前的MAC地址表信 息 查看端口配置信息
交换机配置模式与命令
各厂家的交换机产品的配置方法相似，在此以锐捷公司 的设备为例来说明交换机的基本配置方法。 锐捷交换机的命令行操作模式主要包括四种：用户模式、 特权模式、全局配置模式及端口模式。
用户模式：进入交换机后得到的第一种操作模式，该 模式下可以简单查看交换机的软硬件版本信息，并进 行简单的测试。用户模式的提示符为switch>。 特权模式：由用户模式进入的下一级模式，该模式下 可以对交换机的配置文件进行管理，查看交换机的配 置信息，进行网络的测试和调试等。在用户模式下输 入enable命令及密码进入特权模式。特权模式的提示 符为switch#。例如： switch>enable Enter password: switch#
网络设备的配置
1、交换机配置方式
交换机（路由器也一样）的配置方法一般有两大类：本 地配置和远程配置。
1．本地配置方式
本地配置方式是通过交换机控制端口Console（也称管 理端口，有9针DB-9或25针DB-25串口和RJ-45以太网端口 等多种类型）连接到计算机的串口，利用超级终端进行的 一种配置方式。它可以对其他设备进行全面配置，其中最 基本的就是交换机IP地址、网关等信息。只有通过本地配 置才能为交换机配置IP地址，也只有配置了静态IP地址才 能用其他远程方式进行交换机配置。无论是Web方式还是 Telnet方式都需要用到IP地址，这一点同时适用于所有品 牌的交换机配置。
具体配置步骤如下：
（1）如图所示，用随机提供的配置电缆连接交换机 Console端口和计算机的COM端口。
（2）开启交换机和计算机电源，进入Windows系统，
执行“开始”→“所有程序”→“附件”→“通 信”→“超级终端”命令进行操作，首先打开的是如图 所示的“连接说明”对话框。在其中为该终端连接指定 一个连接名称，也可以选择一个连接图标。
路由器配置模式与命令
路由器的主要配置模式与交换机的基本相同，也主要包 括四种模式：用户模式、特权模式、全局配置模式及端 口模式。模式转换的方法也是相同的。由于路由器的功 能与交换机毕竟不同，所以存在其他交换机没有的特有 模式，如路由配置协议。
路由器的配置环境与交换机也是相似的，但提示符有所 不同，交换机的设备初始名称为Switch，而路由器的设 备初始名称为Router。当然，厂家不同，其指定的设备 初始名称也有差别。如锐捷路由器的初始名称为RedGiant。
全局配置模式：属于特权模式的下一级模式，该模式下可以配置 交换机的全局性参数（如主机名、登录信息等）。在该模式下可 以进入下一级配置模式，对交换机的具体功能进行配置。全局配 置模式的提示符为switch(config)#。进入全局配置模式的命令为： switch#config terminal switch(config)# 端口模式：属于全局模式的下一级模式，该模式下可以对交换机 的端口进行参数配置。端口模式的提示符为switch(config-if)#。 在全局配置模式下输入命令interface（端口号），便进入端口配 置模式。 switch(config)# interface Ethernet0/1 switch(config-if)
路由器配置方式
控制台端口（Console）与终端或运行终端仿真软件的 微机相连。 AUX端口连接Modem，通过电话线与远方的终端或运行 终端仿真软件的微机相连。 通过网络上的TFTP服务器。 通过网络上的Telnet程序。 通过网络上的SNMP网管工作站。 与交换机一样，路由器的第一次设置必须通过第一 种方式进行，此时终端的硬件设置也与前面所讲的交 换机设置相同。
路由器的基本配置命令列表
基本配置命令
配置模式
说明
router(config）#interface serial 1/2
router(config-if)# ip address 1.1.1.1 255.255.255.0 router(config-if）#clock rate 64000 router(config-if）#bandwidth 512 router#show ip interface serial 1/2
（3）单击“确定”按钮，进入如图所示的对话框。在 其中选择该连接中交换机设备所使用的计算机通信端口， 在“连接时使用”下拉列表中选择即可。
（4）单击“确定”按钮， 进入如图所示的对话框。 在其中可以配置该连接 的具体参数，只需在 “波特率”下拉列表中 选择9600（串口连接速 率），其他按默认设置 即可。
