东芝电磁流量计转换器使用说明书
第一部分 LDTH 系列电磁流量计
LDTH 系列电磁流量计是我公司引进 TOSHIBA 技术生产的，转换器为日本 TOSHIBA 的 LF 系列，可配 套生产 DN10～DN1600mm 的各种口径电磁流量计。精度可达 0.2%，流速范围 0.3m/s～10m/s。广泛应用于石 油、化工、冶金、造纸、自来水、污水处理等行业。防爆标志 Exdmb[ia]iaⅡCT4。
一、特点
1. 测量管内无活动阻流部件、无压力损失。 2. 测量结果与液体的密度、粘度、温度、压力和导电率（不小于 5μs/cm）等物理参数无关。 3. 选用不同衬里及电极材料，具有良好的耐磨和耐腐蚀性。 4. 采用分割取样方式，抗干扰能力强。 5. 反应速度快。 6. 高集成度的转换器带有多种输出功能，并可现场更换。 7. 脉冲输出脉宽可调。 8. 带有避雷装置。 9. 具有高稳定性和可靠性。 10. 量程可多段设置。
100
2.5
162 140
156 8
235 190
22 26
4.0
1.6
285 240
22 24
150
2.5
216 160
211 8
300 250
26 30
4.0
紧固螺栓
L1
D1
200 M16
210 M16
225 M16 235 M20 250 M20 260 M24
六、安装指南
1） 传感器最好垂直安装（流体自下而上流动），在这种位置下，当液体不流动时，固体物质沉淀，而油类物 质上浮，都不会附着在电极上。如果水平安装，必须保证管道内充满液体，以避免由气穴而影响测量精 确度。
2） 管道内径应与传感器内径保持一致，以避免节流现象。 3） 安装环境应远离强磁场设备以防干扰。（如发动机，变压器，无线电发射机，电解池或者其他引起电磁干
扰的场所）。 4） 传感器的上游应有不小于 5DN 的直管段长度，若上游有非全开的闸门或调节阀，则连接闸阀与传感器的
直管段长度应增加到 10DN，下游直管段长度一般不小于 3DN 即可。 5） 传感器与转换器之间连接电缆最大长度为 100m。 6） 动用电气焊时，焊口必须远离传感器，严防因传感器过热或因焊渣飞入而损坏衬里。 7） 接地线线径应不小于 5.5mm2，且尽可能的短，并且避免和其它设备公用接地（推荐使用单独接地）。
输出信号： 电流输出：4～20mADC（负载电阻 0～750Ω） 数字输出——一线（标准）和多线的有下列选项可供选择 数字输出 DO1（标准）： 输出类型：晶体管集电极开路 输出端子：1 线 输出容量：30VDc，200mA（最大） 数字输出 DO2（选择）： 输出类型：固态继电器输出（无极性） 输出端子：1 线 输出容量：150VDC，150mA（最大）或 150VAC（峰～峰），100mA（最大）
三、主要技术参数………………………………………………………2
四、型号标记……………………………………………………………4
五、结构与安装尺寸……………………………………………………5
六、安装指南……………………………………………………………11
七、接线端子板图………………………………………………………12
八、LF610、LF612 转换器键盘与显示………………………………14
九、LF610、LF612 与外部仪表连接…………………………………14
十、使用注意事项………………………………………………………15
十一、故障判断………………………………………………………15
第二部分 LF610、LF612 电磁流量转换器操作指南……16
二、工作原理
电磁流量计工作原理（见图 1）是基于法拉第电磁感应定律。即：导电液体在磁场中作切割磁力线运动
时，在垂直于流速向量和磁场向量的方向上就会产生感应电动势，其感应电动势为：
E=BdV
式中：B—磁感应强度 （T）
流量:Q=3600VF （m3/h）
d—电极间距
（m）
则:Q=3600 F E （m3/h） Bd
3
天津天仪集团仪表有限公司
通过软件的设定，能够对显示方向进行 90°、180°、270°的旋转。 参数设置——LCD 显示提供 3 个红外线切换键来设置配置参数。
零点调整：零点调整可以通过按转换器中的切换键来进行。 阻尼时间：0.0S，0.5S，和 1 到 60S（步长 1S） 零点和量程校准：用标准信号源进行零点和量程的校准。 断电数据保护：断电时，输出和显示仍会按如下保留，参数设定值被保存在不易失内存中，并且这些
聚氨酯
2 0~70℃
氟塑料
3 -40~180℃
五、结构与安装尺寸
1.法兰式电磁流量计外形及安装尺寸
B
H Y D
n-d K
Cf
L
b
图 2 一体型法兰式电磁流量计外形图(LF610)
5
天津天仪集团仪表有限公司
显示部分
安装螺丝的盖
传感器的盖
电磁线电缆管
输出线电缆管
控制键 凸起点
接地 电源线电缆管
传感器的盖
C
L
L1
图5
ቤተ መጻሕፍቲ ባይዱ
一体型夹装式电磁流量计外形图
3.分体型电磁流量转换器外形及安装尺寸
58 75
250
58
240
75
图 6 分体型电磁流量转换器外形及安装尺寸
8
天津天仪集团仪表有限公司
4.LF612 转换器安装结构图 LF612 型可以被安装在墙上和管道上。安装转换器时要使转换器的前端盖被置在垂直端面。安装转换
流量信号线电缆管
选项电缆管
图 3 LF612 转换器外形图
6
天津天仪集团仪表有限公司
信号电源
励磁电源
D
Y
n- d K
Cf L
图 3 分体型法兰式电磁流量传感器外形图
2.法兰夹装式电磁流量计外形及尺寸
70
d K D1
流向
D
d1
L
L1
图 4 分体型夹装式电磁流量传感器外形图
7
D
d1 d K D1
天津天仪集团仪表有限公司
通讯输出——数字信号被附加在 4～20mADC 电流信号上（遵守 HART 协议） 负载电阻：240～750Ω 负载电容：0.25μF 最大 负载电感：4mH 最大 注：HART 协议是由 HCF 为工业传感器推荐的一种通讯协议。 ●可选择 Profibus 协议。
LCD 显示（标准）：全点矩阵 １２８×１２８点（带背光）
LF610、LF612 系列电磁流量转换器菜单……………………………16
模式转换………………………………………………………………17
键操作…………………………………………………………………18
菜单设置………………………………………………………………22
第三部分
用户须知……………………………………29
表6
法兰夹装式电磁流量计外形及尺寸
公称通径 公称压力 外形尺寸（mm）
连接尺寸（mm）
（mm） （MPa） D
L
D
K
d 孔数 孔径 C
1.6
50
2.5
106 120 165 125 99
4
18 20
4.0
1.6
80
2.5
140 130 200 160 132 8
18 20
4.0
1.6
220 180
18 22
DO1 和 DO2 的功能——下列之一的功能可以被指定为 DO1（标准）和/或 DO2（选择） ●脉冲输出（只对 DO1 有效） 脉冲数：3.6～36000000 脉冲/小时 脉冲宽度：最大 500ms ●多重范围选择输出（注 1） ●上、下限报警输出（注 2） ●空管报警输出 ●数字输出状态（DO1 和 DO2） （注 1） ●预置数输出 ●转换器自检报警输出 注 1：两种输出（DO1 和 DO2）——正、反 2 范围转换或单向 4 范围转换。 注 2：作为报警输出可选择常开（缺省设置）或常闭；当电源断电后，保持常开。
器要使它的接线端口朝下。 如下图所示：
图 7 分体型 LF612 转换器安装结构图
9
天津天仪集团仪表有限公司
表5
法兰式电磁流量计外形及尺寸
注：1、表 5 表 6 所列产品规格为以正常供货产品，如有其他要求，请于本公司联系。 2、连接法兰标准：GB/T9112-2000(≤4.0MPa)
10
天津天仪集团仪表有限公司
1
天津天仪集团仪表有限公司
三、主要技术参数
1.测量范围及精度： 见表 1 表1 测量范围（m/s） >0.5～10 ≤0.5
精确度 ±0.2%R；±0.3%R；±0.5%R ±0.5%Fs；±0.5%Fs；±0.5%Fs
2.连接方式：法兰连接、法兰夹装 ；卡箍连接（100mm 口径以下）可协议。 3.外壳防护等级：
值一直会被保存直到电源恢复正常。 z 电流输出：0mADC
z 数字输出：OFF
z LCD 显示：无显示 防雷击保护：内置电源回路,电流信号输出回路 抗震动：可经受下列水平的震动。
●10 到 60Hz，振幅 0.07mm ●10 到 150Hz，加速度 9.8m/s2
注：避免在持续震动情况下使用该流量仪表
信号类型：20～30VDC 电压信号 输入阻抗：2.7kΩ 输入端子：1 线
2
天津天仪集团仪表有限公司
DI 功能——下列功能中的一个可以被指定为 DI 信号。 范围切换——可选择单向和双向，高量程和低量程的设置。 总量控制——用开始和停止控制总量。 固定值输出——输出固定的电流值和固定的脉冲数。 零点调整——进行零点调整。（可在 0 流速下进行，也可在有流速下进行）

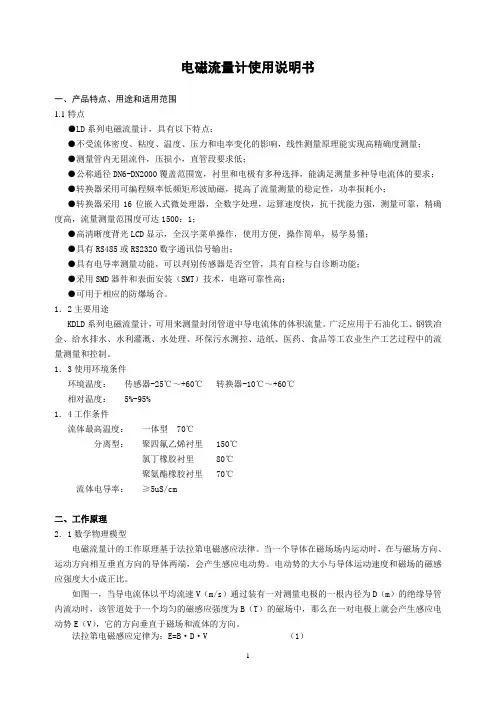

电磁流量计说明书(DOC)
电磁流量计使用说明书一、产品特点、用途和适用范围1.1特点●LD系列电磁流量计，具有以下特点：●不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量；●测量管内无阻流件，压损小，直管段要求低；●公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；●转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；●高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；●具有RS485或RS232O数字通讯信号输出；●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；●采用SMD器件和表面安装（SMT）技术，电路可靠性高；●可用于相应的防爆场合。
1．2主要用途KDLD系列电磁流量计，可用来测量封闭管道中导电流体的体积流量。
广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。
1．3使用环境条件环境温度：传感器-25℃～+60℃转换器-10℃～+60℃相对温度： 5%-95%1．4工作条件流体最高温度：一体型 70℃分离型：聚四氟乙烯衬里 150℃氯丁橡胶衬里 80℃聚氨酯橡胶衬里 70℃流体电导率：≥5uS/cm二、工作原理2．1数学物理模型电磁流量计的工作原理基于法拉第电磁感应法律。
当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。
电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。
如图一，当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就会产生感应电动势E（V），它的方向垂直于磁场和流体的方向。
电磁流量计说明书新版
电磁流量计说明书新版一般中间继电器需要的E为12V或24V。
D为续流二极管，目前大多数的中间继电器内部有这个二极管，若中间继电器自身不含这个二极管，用户应在外部接一个。
九、自诊断信息与故障处理电磁流量转换器的印刷电路板采用表面焊接技术，对用户而言，是不可维修的。
因此用户不能打开转换器壳体。
智能化转换器具有自诊断功能。
除了电源和硬件电路故障外，一般应用中出现的故障均能正确给出报警信息。
这些信息在显示器右上方提示出“”符号。
在测量状态下，通过下键翻页，显示出故障内容如下：流量正常空管正常系统正常故障处理：9.1仪表无显示：★检查电源是否接通；★检查电源保险丝是否完好；★检查供电电压是否符合要求；★检查显示器对比度调节是否能够调节，并且调节是否合适；★如果上述前3项都正常，第四项显示器调节不能够调节请将转换器交生产厂家维修。
9.2励磁报警：★励磁接线EX1盒EX2是否开路；★传感器励磁线圈总电阻是否小于150欧姆；★如果前两项都正常，则转换器有故障。
9.3空管报警★测量流体是否充满传感器测量管；★用导线将转换器信号输入端子SIG1、SIG2和SGND三点短路，此时如果“空管报警”提示撤销，说明转换器正常，有可能是被测流体电导率低或空管阈值及空管量程设置错误；★检查信号连线是否正确；★检查传感器电极是否正常：1.使流量为零，观察显示电导比应小于100%；2.在有流量的情况下，分别测量端子SIG1和SIG2对SGND的电阻应小于50k欧姆（对介质为水测量值。
最好用指针万用表测量，并可看到测量过程有充放电现象）★用万用表测量DS1和DS2之间的直流电压应小于1V，否则说明传感器电极被污染，应予以清洗。
9.4上限报警上限报警提示出输出电流和输出频率（或脉冲）都超限。
将流量量程改大可以撤消上限报警。
9.5下限报警下限报警提示出输出电流和输出频率（或脉冲）都超限。
将流量量程改小可以撤消下限报警。
9.6系统设置错误流量量程设置、流量积算单位设置和脉冲当量设置中作出智能判断并提示，方便修改设置。
电磁流量计转换器使用说明书
3.2.9电气隔离
模拟输入与模拟输出间绝缘电压不低于500V；
模拟输入与报警电源间绝缘电压不低于500V；
模拟输入与交流电源间绝缘电压不低于500V；
模拟输出与交流电源间绝缘电压不低于500V；
模拟输出与大地之间绝缘电压不低于500V；
脉冲输出与交流电源间绝缘电压不低于500V；
脉冲输出与大地间绝缘电压不低于500V；
POUT为集电极开路输出，用户接线时可参照如下电路：
4.5.3.1数字量电平输出接法
图4.5(a)数字量电平输出接法
4.5.3.2数字量输出接光电耦合器（如PLC等）
图4.5(b)数字量输出接光电耦合器
一般，用户光耦需10mA左右电流，因此，E/R=10mA左右。E=5～24V。
4.5.3.3数字量输出接继电器
TRX-：
通讯输入
LN+：
220V电源输入
LN-：
220V电源输入
4.4
4.4.1信号线处理
图4.4.1信号线处理
信号线标示如下：
双股线：红色12芯线
黑色12芯线
黑色双股蔽线：红色10芯线接“信号1”
黑色13芯线接“信号2”
屏蔽线接“信号地”
4.4.2流量信号线
转换器与传感器配套使用时，对被测流体电导率大于50μS/cm的情况，流量信号传输电缆可以使用型号为RVVPB2*0.12*280 mm2的聚氯乙烯护套金属网屏蔽信号电缆。使用长度应不大于100m。信号线与传感器配套出厂。信号线的处理可按图4.4.1进行.本转换器提供有等电位激励屏蔽信号输出电压，以降低电缆传输的分布电容对流量信号测量的影响。当被测电导率小于 或长距离传输时，可使用具有等电位屏蔽的双芯双重屏蔽信号电缆。例如STT3200专用电缆或BTS型三重屏蔽信号电缆。
电磁流量计说明书
电磁流量计操作使用说明书目录一、操作指南1．基本设置 (5)1.1 流量单位 (5)1.2 流量显示分辨率 (5)1.3 总量单位 (5)1.4 总量显示分辨率 (5)1.5 阻尼时间(s) (5)2．信号处理设置 (6)2.1 刻度流量 (6)2.2 小信号切除% (6)3．脉冲输出设置 (7)3.1 频率上限 (7)3.2 脉冲当量 (7)3.3 脉冲宽度 (7)3.4 脉冲电平 (8)3.5 频率/脉冲输出选择 (8)4．RS485输出设置 (8)4.1 通讯协议选择 (8)4.2 波特率 (8)4.3 数据位 (9)4.4 校验方式 (9)4.5 设备地址 (9)5．累计管理 (9)5.1 清累计 (9)5.2 预置累计 (9)6．仪表校准 (10)6.1 4mA校准 (10)6.2 20mA校准 (10)6.3 零点校准 (10)7．工厂设置 (11)7.1 传感器口径 (11)7.2 转换器系数 (11)7.3 传感器系数 (12)7.4 励磁频率 (12)7.5 低流量报警开关 (12)7.6 高流量报警开关 (12)7.7 空满管检测开关 (12)7.8 高流量报警点% (13)7.9 低流量报警点% (13)7.10 RS485功能开关 (13)7.11 非稳态时间 (13)7.12 响应极限........................................................................................ 1错误!未定义书签。
7.13 响应时间........................................................................................ 1错误!未定义书签。
7.14 保存设置........................................................................................ 1错误!未定义书签。
电磁流量计操作说明书
电磁流量计操作说明书第一章引言电磁流量计是一种用于测量导电液体流量的仪器，其原理基于法拉第电磁感应定律。
本操作说明书旨在帮助用户正确操作电磁流量计，确保其正常运行并获得准确的流量测量结果。
在使用本仪器之前，请仔细阅读本说明书并按照其中的操作步骤进行操作。
第二章仪器概述2.1 外观与结构电磁流量计主体由流量传感器和转换器组成。
流量传感器通常由两个平行的电极和一对辅助电极构成，其中两个平行电极用于产生磁场，辅助电极用于测量电导率。
转换器则负责接收传感器信号并进行处理，最终将流量值输出到显示屏或其他记录设备。
2.2 规格与参数根据不同型号的电磁流量计，规格和参数会有所差异。
在使用前，请查看所购买的电磁流量计的技术手册，了解其具体规格和参数。
第三章安装与调试3.1 安装3.1.1 安装环境电磁流量计的安装环境应满足以下条件：- 温度范围：XX℃至XX℃- 相对湿度：不大于XX%- 安装位置：远离磁场干扰和强电磁波辐射源- 安装方向：尽量保持垂直安装3.1.2 安装步骤根据安装环境特点和流量计型号的不同，具体的安装步骤可能会有所差异。
请按照以下一般步骤进行操作：1) 确保安装环境符合要求。
2) 将流量计与管道连接，确保连接牢固并无泄漏。
3) 连接电磁流量计的电缆至转换器。
4) 检查安装是否正确，确保传感器与管道之间没有间隙或阻塞物。
5) 安装完成后，检查各连接部位是否紧固。
3.2 调试完成安装后，进行如下调试步骤：1) 检查电源线是否连接正确并插入可靠。
2) 按照转换器说明书设置各参数。
3) 打开阀门，使介质流经流量计。
4) 根据需要进行校准，并记录相关参数。
5) 检查转换器显示的流量值是否与实际值一致。
第四章使用与维护4.1 使用注意事项在正常使用电磁流量计时，需注意以下事项：1) 请勿撞击仪器或使用硬物敲打仪器外壳。
2) 请勿让电磁流量计接触强酸、强碱等腐蚀性物质。
3) 请勿将电磁流量计放置在温度过高或过低的环境中。
电磁流量计使用说明书
电磁流量计使用说明
电磁流量计使用说明书一、产品特点、用途和适用范围1.1特点●LD系列电磁流量计，具有以下特点：●不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量；●测量管内无阻流件，压损小，直管段要求低；●公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；●转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；●高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；●具有RS485或RS232O数字通讯信号输出；●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；●采用SMD器件和表面安装（SMT）技术，电路可靠性高；●可用于相应的防爆场合。
1．2主要用途KDLD系列电磁流量计，可用来测量封闭管道中导电流体的体积流量。
广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。
1．3使用环境条件环境温度：传感器-25℃～+60℃转换器-10℃～+60℃相对温度：5%-95%1．4工作条件流体最高温度：一体型70℃分离型：聚四氟乙烯衬里150℃氯丁橡胶衬里80℃聚氨酯橡胶衬里70℃流体电导率：≥5uS/cm二、工作原理2．1数学物理模型电磁流量计的工作原理基于法拉第电磁感应法律。
当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。
电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。
如图一，当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就会产生感应电动势E（V），它的方向垂直于磁场和流体的方向。
电磁流量计使用说明书
LDG型电磁流量计用途、特点、工作原理 1 主要技术参数 2 选型参数及型号标记 2 结构与安装 5 电磁流量计转换器使用说明8 流量计在管线上的安装 20LDG 型电磁流量计用 途电磁流量计是一种测量导电介质体积流量的感应式仪表，适用于测量电导率大于5μs/cm 导电液体的体积流量，可广泛应用于石油、化工、冶金、自来水等领域的源水、净水、污水及其它导电液体的流量计量。
本厂生产的“津成牌”一体型和分体型电磁流量计是采用隔爆设计和普通型设计。
防爆标志为ExdmIIBT4特 点测量管内无活动及阻流部件，无压力损失。
测量不受液体的密度、粘度、温度、压力和电导率变化的影响。
选用不同衬里材料及电极材料，具有良好的耐腐蚀性和耐磨性。
选用不同衬里材料及电极材料，具有良好的耐腐蚀性和耐磨性。
转换器设计成小型低功耗模块，耗电仅0.3瓦。
转换模块安装在传感器的接线盒内即将传感器与转换器组装成一体省去传感器与转换器之间的连接电缆，安装简单方便。
它与显示仪表的连接只用双芯屏蔽电缆，用户十分方便。
用户不需要做任何调试。
不可自行拆装以免破坏密封性能。
出厂时已做好防水性能试验。
工作原理电磁流量计工作原理(见图1)是基于法拉第电磁感应定律。
即：导电液体在磁场中作切割磁力线运动时，在垂直于流速方向和磁场方向上就会产生感应电动势，其感应电动势为：E=BdV式中： B —磁感应强度 （T ）D —电极间距 （m ） V —流体平均流速 (m/s) F —导管内截面积 (m 2)对于同一台流量计d 、F 、B 均是固定值，所以流量Q(或流速V)，与感应电动势E 的大小成正比。
由此可见，感应电动势E 与流量Q(或流速V)成正比，经过处理运算后，进行瞬时流量和累积流量的计量。
图1 工作原理图主要技术参数1． 测量范围及精度：见表1流量：Q=3600VF (m 3/h)则：Q=3600)/(3h m E BdF表1测 量 范 围 （m/s ）精 确 度 > 0.5~10 ±0.5%R ；±1.0%R 0.1~0.5±0.005m/s ；±0.0075m/s2．连接方式：法兰连接、法兰夹装3．外壳防护等级：IP65 Ip67 Ip68 现场显示型（也称一体型）防护等级为IP65。
电磁流量转换器菜单
282.74m3/h L/m、L/s、g/m、g/h、ig/m、ig/h、
3
设置
t/s、t/m、 t/h、kg/s、kg/m、kg/h
1
4 量程自动切换 选择
禁止
禁止，1:2,1:4,1:8
1
5 测量阻尼时间 选择
4S
0-100S 步长 1S
1
6 流量方向选择 选择
正向
正向，反向
1
7 流量零点修正 设置
1
21 空管报警允许 选择
禁止
允许 / 禁止
1
22 电极报警阈值 设置
200.0 kΩ 999.9 kΩ
1
23 上限报警允许 选择
禁止
允许 / 禁止
1
24 上限报警阈值 设置
110%
000.0 - 199.9%
1
25 下限报警允许 选择
禁止
允许 / 禁止
1
26 下限报警阈值 设置
10%
000.0 - 199.9%
0.000m/s +/-0.000m/s
1
8 小信号切除点 设置
5%
0 - 99%
1
9 切除允许选择 选择
允许
允许/禁止
1
10 变化率限制值 设置
0%
0 - 30%
1
11 不敏感时间值 设置
00s
0 - 20 s
1
12 流量积算单位 选择
1m3
0.001L - 1 m3
1
13 被测流体密度 设置 1.0000t/m3 0.0000 - 3.9999
进入参数 设置
液晶显示 按键符号 ▼
按键功能 选择参数
电磁流量计 说明书
电磁流量计（使用说明书）1 特点及用途1.1 特点电磁流量计是根据法拉第电磁感应定律制成的可测量导电液体、浆液体积流量的仪表，YMHLD电磁流量计具有以下特点：l 测量不受流体密度、粘度、温度、压力和电导率变化的影响;l 测量管内无阻碍流动部分、无压损，直管段要求低；l 全数字量处理，抗干扰能力强，测量可靠,精度高,流量范围可达1500:1;l 转换器采用16位嵌入式微处理器及表面安装技术参数设定方便.全汉字菜单操作,使用方便简单,具有自检与诊断功能.l 具有双向流量测量功能,能显示正、反向流量,并具备双向电流、频率输出,便于不同流向信号的分别纪录、保存.l 内部具有三个计算器,可分别显示正向累计、反向累计量及差值计算量.l 具有RS485或RS232数字通讯信号输出.1.2 主要用途可用于测量封闭管道中导电液体和浆液的体积流量.广泛适用于石油、化工、电力、矿冶、给排水、造纸、医药、食品等部门的生产工艺过程流量测量和控制.1.3 使用环境条件环境温度：分离型传感器 -25℃～＋６０℃ 一体型及转换器（工作温度） －１０℃～＋６０℃ 相对温度：５℅～１００℅ １．４ 工作条件 液体最高温度：一体型 ７０℃ 分离型 聚四氟乙烯衬里 １００℃，１５０℃ 聚氯丁橡胶衬里 ８０℃，１２０℃ 聚氨酯衬里 ８０℃ 液体电导率：不低于５μＳ／ｃｍ； 公称压力：法兰型 ４．０ＭＰａ、１．６ＭＰａ、１．０ＭＰａ ２ 产品型式 ２．１ 级成及分类 转换器与传感器分离安装的组成分体式流量计；转换器与传感器一体安装的组成一体式流量计。
2.2 转换器与传感器外形及安装尺寸转换器外形尺寸(图1)图1传感器外型尺寸(表1)外 形 尺 寸 / mm 公称通径/mm 高A 宽B 长C 15 180 140 200 20 180 140 200 25 180 140 200 40 210 170 200 50 235 170 200 80 240 200 200 100 268 235 250 150 325 300 300 200 380 340 350 250 438 405 400 300 510 460 500 400 620 580 600 500 736 715 600 600 850 840 600 700 920 895 700 800 1318 1015 800 900 1140 1115 900 10001245 1230 1000图2表1连接法兰及安装尺寸法兰连接尺寸符合下列标准DN15—DN150 4.0MPa GB9119.10-88 DN200—DN600 1.6MPa GB9119.4-88 DN700—DN1000 1.0MPa GB9115.3-88连接法兰 图3表2压力 法兰标准公称直径/mm D D1 d0 Th n B 15 95 65 14 M12 4 16 20 105 75 14 M12 4 18 25110 85 14 M12 4 18 40150 110 18 M16 4 20 50 165 125 18 M16 4 20 80 200 160 18 M16 8 22 100 235 190 22 M20 8 26 4.0MPaGB9119.10-88150 300 250 26 M24 8 28 200 340 295 22 M20 12 26 250405 355 26 M24 12 32 300 460 410 26 M24 12 32 400580 525 30 M27 16 38 500 715 650 33 M30 20 44 1.6MPa GB9119.4-88 600 840 770 36 M33 20 52 700895 840 30 M27 24 46 800 1015 950 33 M30 24 52 9001115 1050 33 M30 28 56 1.0MPa GB9115.3-88 1000 1230116036M3328623 技术性能3.1 执行标准 JB/T9248-1999电磁流计 3.2 流量计和传感器公称通径：15 20 25 40 50 80 100 150 200 250300 400 500 600 700 800 900 1000最高流速：15m/s流量测量范围：流量上限值的流速可在0.3m/s ～15m/s 范围内选定,下限值的流速可为上限值的1％ 精确度：示值的±0.5％ ±３ｍｍ／ｓ 衬里材料：聚四氟乙烯、聚氯丁橡胶、聚氨酯 电极材料：不锈钢０Ｃｒ１８Ｎｉ１２Ｍｏ２ｔｉ哈氏合金Ｂ、哈氏合金Ｃ、钛、钽、铂／铱合金、不锈钢涂覆碳化钨 连接法兰材料：碳钢 不锈钢 （订货时请注明） 衬里保护法兰材料：不锈钢 １ＣＲ１８Ｎｉ９Ｔｉ； ２０＃合金钢（当流体为强腐蚀性介质时选用须在合同注明）接地法兰材料：不锈钢琴1CR18Ni9Ti进口保护法兰材料：不锈钢1Cr18Ni9Ti外壳防护：分离型橡胶或聚氨酯衬里传感器 IP68 水下10m其它传感器和所有转换器 IP65 间距：转换器与传感器间距一般不超过100米4 安装传感器可安装在任何位置，垂直水平也可倾斜，但安装应保证测量管内任何时候都能充满介质，不得有不满管现象或者有大量气泡能过传感器(图4)传感器水平安装时电极中心轴线尽量水平(图5)图4 图5对于液固两相介质，最好是垂直安装(图6)传感器应远离大功率变频器或强磁场源。
