MNS抽屉开关操作说明演示教学
M N S抽屉开关操作说
明
MNS操作说明
一．8E/4.8E/2抽屉开关小手柄操作说明
1. 分离位置：抽屉拉出30mm后锁定在此位置上，主开关和控制回路全部断开。
2. 抽出位置：主开关和控制回路开，抽屉可推进和拉出。
3. 试验位置：抽屉锁定在此位置上，主开关断开，控制回路接通。
4. 分断位置：抽屉锁定在此位置上，主开关和控制回路断开。
5. 按下行程：开关手柄向里按动后，才能从O位置转向I位置，返回时不需推动，只需将手柄从I旋向O位，分闸后自动弹出。
6. 操作手柄给主开关分断、试验、分离三位置加挂锁，作为安全保护，最多可加3把挂锁。
（图）
操作顺序：合闸：将手柄转到抽出位置推进到分离位置
将手柄转到分离位置查看负荷侧接线可靠将手柄分离位置转到抽出位置向里推进到位后转到试验位置，试验控制回路可靠将手柄转到分断位置作好合闸准备手柄向下按同时向连接位置转动到位合闸完毕
停电检修将手柄从连接位置转到分断位置手柄自动弹出将手柄转到抽出位置拉出抽屉
停电检修
二．8E-24E抽屉机构手柄操作说明
1.当机构手柄达到连接位置时，机构解除机械闭锁，开关
柄可进行合闸和分闸操作。
2.当主开关合闸后，机构手柄不可进行操作。
1．分离位置：抽屉拉出30mm后锁定在此位置上，主开关和控制回路全部断开。
2．抽出位置：主开关和控制回路开，抽屉可推进和拉出。
3．试验位置：抽屉锁定在此位置上，主开关断开，控制回路接通。
4．连接位置：抽屉锁定在次位置上，对主开关解除闭锁，这时主开关可以进行合闸和分闸，当主开关合闸后，本手柄被机构连锁装置锁住。
二8E-24E抽屉主开关手柄操作说明
1．复位位置：带分励的抽屉及抽屉内断路器故障后，，其断路器一次回路断开。
在故障排除后，断路器需先复位后才可进行合分闸操作。
2．分断位置：主开关在断开位置。
3．连接位置：主开关和控制回路接通。
操作顺序：合闸：将机构手柄转到抽出位置主开关手柄转到分断位置推进到分离位置将机构手柄转到分离位置查看负荷侧接线可靠将机构手柄分离位置转到抽出位置向里推进到位后转到试验位置，试验控制回路可靠将机构手柄转到连接位置作好合闸准备主开关手柄从分断位置转动到连接位置合闸完毕
停电检修：将主开关手柄从连接位置转到分断位置将机构手柄转到抽出位置拉出抽屉停电检修
开关复位：带分励的抽屉及抽屉内断路器故障后，其断路器一次回路断开。
在故障排除后，只要将主开关手柄转到复位位置即可。

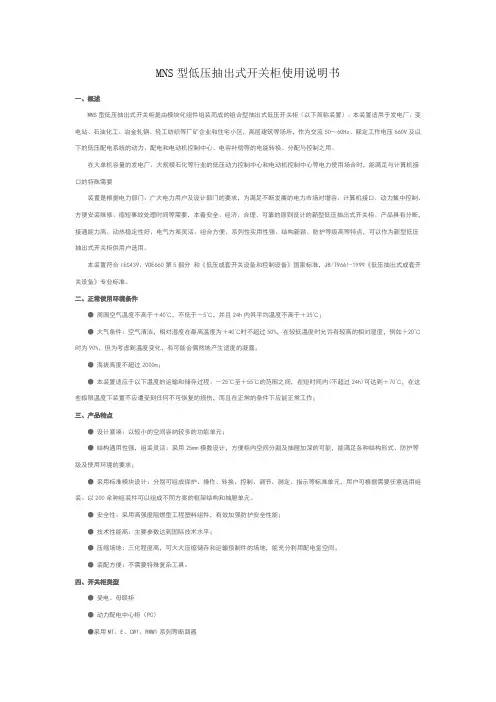

MNS型低压抽出式开关柜说明书
MNS型低压抽出式开关柜使用说明书一、概述MNS型低压抽出式开关柜是由模块化组件组装而成的组合型抽出式低压开关柜（以下简称装置）。
本装置适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织等厂矿企业和住宅小区，高层建筑等场所，作为交流50～60Hz、额定工作电压660V及以下的低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制之用。
在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时，能满足与计算机接口的特殊需要装置是根据电力部门、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。
产品具有分断，接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，可以作为新型低压抽出式开关柜供用户选用。
本装置符合IEC439、VDE660第5部分和《低压成套开关设备和控制设备》国家标准，JB/T9661-1999《低压抽出式成套开关设备》专业标准。
二、正常使用环境条件● 周围空气温度不高于＋40℃，不低于－5℃，并且24h内其平均温度不高于＋35℃；● 大气条件：空气清洁，相对湿度在最高温度为＋40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如＋20℃时为90%，但为考虑到温度变化，有可能会偶然地产生适度的凝露；● 海拔高度不超过2000m；● 本装置适应于以下温度的运输和储存过程：－25℃至＋55℃的范围之间，在短时间内(不超过24h)可达到＋70℃，在这些极限温度下装置不应遭受到任何不可恢复的损伤，而且在正常的条件下应能正常工作；三、产品特点● 设计紧凑：以较小的空间容纳较多的功能单元；● 结构通用性强，组装灵活：采用25mm模数设计，方便柜内空间分割及抽屉加深的可能，能满足各种结构形式、防护等级及使用环境的要求；● 采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。
ABB-MNS3.0开关柜-现场培训资料
© ABB Group - 3 23-Apr-20
概 述 全系列柜型
MNS 方案灵活，能够满足各种应用 标准型： 要求，额定电流至 6300A
MNS 后出线：
框后出线，减少开关柜的宽度
MNS
柜体尺寸灵活，加装安装板，对一
固定式： 些变频器、软启动器回路进行模块
化安装。
© ABB Group - 4 23-Apr-20
运行隔室的防护等级
通风的柜体:为了使开关柜通风，在背板，底部隔室门和顶板上，设置 通风孔。此时防护等级可达到IP30/31/40/41/42 。
不通风的柜体:在这种情况下可达到IP40/54 的防护等级。(不适用于插装 技术，条型插入式技术和无功功率补偿)
模数
模数是选定的标准尺度单位，作为尺度协调中的增值单位
三把挂锁(抽屉不能合闸) 在试验位置时，主开关分闸，控
制回路接通
© ABB Group - 14 23-Apr-20
© ABB Group - 15 23验位置 抽出(插入)位置 隔离位置 开关操作 单元机械连锁 门板机械连锁
抽出限位机构
门板 连杆定位
操作机构 开关操作 连杆
机械连锁 单元隔板
低压开关柜母线系统
主母线(水平母线)
易于安装与连接，免维护 采用优质铜母线，导电率高于99.9% 热缩套管绝缘，提高安全性能，有利于散热 提高动热稳定性能 额定电流至 6300A 背靠背公用母线 边缘预留拼接孔，易于扩展
2. 向里按下操作机构把手，同时（顺时针方向）将操作机构的把手 旋转至“∣”（合闸）位置。此时出线单元（抽屉）处于工作位置（ 一次进线插头带电）、主开关处于合闸位置（一次出线插头带电） ，出线单元电缆带电。
低压配电柜的抽屉使用说明书演示教学
低压配电柜的抽屉使用说明书低压开关柜抽屉使用简要说明书一、MNS-G型概述MNS-G型低压抽出式开关柜是根据我国电力发展的需要，吸收国际先进技术，参照瑞士ABB公司的MNS产品制造技术，在设计制造上完全国产化的国内最新产品，是工厂组装式低压开关柜装置。
MNS-G型低压抽出式开关柜的技术参数符合IEC439和GB7251-87《低压成套开关设备》，国家标准、ZBK36001-89《低压抽出式开关设备》专业标准，能广泛应用于发电站、变电所、石化系统、厂矿企业配电系统以及高层建筑地下设施中电力系统的配电和电动机集中控制系统，外壳防护等级为IP30，并可根据用户要求提供更高的外壳防护等级。
二、技术参数1．装置的主要技术参数表1三、大抽屉图1① 合闸② 分闸 ③ 抽屉锁 ④ 工作位置 ⑤ 实验 ⑥ 自锁 ⑦ 抽出、入 ⑧ 绿指示灯 ⑨ 红指示灯 ⑩ 主把手 ⑪ 辅助把手四、大抽屉使用○11 ⑨ ①② ③⑦⑥ ⑤ ④ ⑧ ⑩1、主把手打在②状态，同时辅助把手打在⑦状态，抽屉才能抽出或推进，其他任何状态都不能将其抽屉抽出或推进。
2、主把手打在②状态，同时辅助把手打在④状态，主把手才能合闸运行，其他自锁开关在任何状态都不能使其合闸。
3、主把手合闸在①状态时，辅助把手将只能打在④状态，其他状态位置都被自锁。
4、在抽屉被抽出后，辅助把手打在⑤状态，是调试过程（可本低压抽屉式开关柜没有安装其功能），抽屉不能被推进去；辅助把手打在⑥状态，被锁住，也不能将其推进，也不能将其主把手合上。
5、红色的指示灯是表示未送电，绿灯表示运行状态。
图21、 QS1就是图一中的主把手，QS2在抽屉内部（控制开关），红、绿就是指示灯。
2、 QS2一般为合闸状态。
六、小抽屉1、 合闸2、 把手3、 准备合闸4、 实验5、 抽出、入6、 自锁7、 红指示灯8、 绿指示灯3 54 2 1 678七、小抽屉使用1、把手只能在4状态可以抽出或推进。
MNS柜操作说明
MNS 型低压抽出式 开关柜培训资料
配电事业部调试部
操作使用 1.1 概述
MNS系统设计时充分考虑到操作人员的人身安全。由于水平及垂直母排系统同仪表及电缆小 室屏蔽隔开，各个抽出单元之间和电缆小室间都有挡板隔开（挡板由阻燃材料组成），这样 不仅把操作人员在接触过程中所会遇到的危险降低到最小程度，而且当发生短路产生电弧时， 屏蔽保护及可靠的内部联锁机构会将人为错误造成的短路电弧降低到最小。当电弧发生时， 由于断路器的快速断开，封闭的母排系统将有效地避免电弧的扩散，使其对操作人员及设备 的损坏降低到最小程度。
机械联 锁手柄
合闸指 示灯
机械操作手柄位置图
开关操作手柄位置图
合闸位置
主开关合闸,机械操作手 柄被锁定
跳闸位置
开关跳闸指示此位置
开关操作手柄
分闸位置
主开关分闸,机械操 作手柄解锁可操作
复位位置
开关跳闸后需复位到 此位置,方可进行再 合闸
机械操作手柄位置图解
移动位置:抽屉在移动位置时可从柜体推进或抽出
MNS柜操作说明课件
操作手柄
电流表 合闸指示灯
8E/4、8E/2抽屉操作说明 抽屉在移动位置时可从柜体推进或抽出 试验：当抽屉全部推进柜内后，将手柄直接从移动位置旋转到试验位置。此位
置上主开关断开，控制回路接通。 从分闸到合闸：在分断位置时，将手柄向里推进顺箭头方向旋转到连接位置 从合闸到分闸：在连接位置时，不用推手柄直接从连接位置旋转到分断位置，
MNS 型低压抽出式 开关柜培训资料
配电事业部调试部
操作使用 1.1 概述
MNS系统设计时充分考虑到操作人员的人身安全。由于水平及垂直母排系统同仪表及电缆小 室屏蔽隔开，各个抽出单元之间和电缆小室间都有挡板隔开（挡板由阻燃材料组成），这样 不仅把操作人员在接触过程中所会遇到的危险降低到最小程度，而且当发生短路产生电弧时， 屏蔽保护及可靠的内部联锁机构会将人为错误造成的短路电弧降低到最小。当电弧发生时， 由于断路器的快速断开，封闭的母排系统将有效地避免电弧的扩散，使其对操作人员及设备 的损坏降低到最小程度。 为避免误操作：
跳闸位置：开关在合位,故障跳闸后,手柄将指向跳 闸位置
复位：在跳闸位置时，将手柄逆时针方向旋转到复 位位置,方可进行再合闸
操作手柄挂锁
挂锁处最多可挂3 把锁锁住位置
维护及保养
MNS系统已做到最大限度地免维修，但设备在运行中难免会 出现一些意想不到的事故，为了保证设备的正常运行，对设 备的维护和保养是非常必要的。如果能做到有计划的定期维 护（取决于设备的重要性和当地的气候条件），那么设备的 故障率就会降低。为做好维护、保养工作，对每台设备甚至 是每个抽屉都应设立检查卡（内有需检查的项目、相关数据 等），每次检查后应记下设备的重要部件（如开关触头，接 插件，电气连接部位等）的情况，MNS系统的维护很简单， 只须打开柜门或抽出抽屉，按检查卡的相关内容进行检查， 如设备无经常超载运行，或做频繁操作，只须作一般检查， 并将灰尘清除干净。

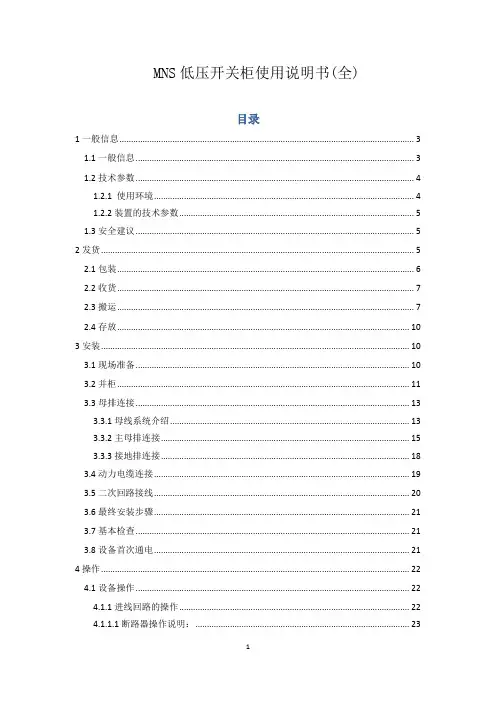

MNS低压开关柜使用说明书(完整版)
MNS低压开关柜使用说明书(全)目录1一般信息 (3)1.1一般信息 (3)1.2技术参数 (4)1.2.1 使用环境 (4)1.2.2装置的技术参数 (5)1.3安全建议 (5)2发货 (5)2.1包装 (6)2.2收货 (7)2.3搬运 (7)2.4存放 (10)3安装 (10)3.1现场准备 (10)3.2并柜 (11)3.3母排连接 (13)3.3.1母线系统介绍 (13)3.3.2主母排连接 (15)3.3.3接地排连接 (18)3.4动力电缆连接 (19)3.5二次回路接线 (20)3.6最终安装步骤 (21)3.7基本检查 (21)3.8设备首次通电 (21)4操作 (22)4.1设备操作 (22)4.1.1进线回路的操作 (22)4.1.1.1断路器操作说明： (23)4.1.2抽屉单元的操作 (23)4.1.2.1 8E/4、8E/2抽屉单元的操作 (24)4.1.2.2 8E、16E、24E抽屉单元的操作 (25)4.1.3抽屉的抽出与插入 (28)4.1.4抽屉单元的紧急解锁 (29)4.2设备内元器件操作 (29)4.3维护 (29)4.3.1开关柜中固定安装部分的维护 (29)4.3.2抽屉维护 (30)4.3.3通电前检查 (30)4.3.4故障发生之后的维护 (30)4.3.5预防性维护的频度 (31)4.5扩展 (32)4.5.1订货时所需信息 (32)4.5.2增加回路 (32)4.5.3增加一面柜子 (33)4.6常见问题 (33)1一般信息1.1一般信息MNS低压成套开关柜是根据我国电力发展的需要，参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜，其技术参数符合IEC60439-1，和GB7251.1-2005《低压成套开关设备和控制设备》，适应各种供电、配电的需要，能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。
图1.1-1 低压MNS柜图MNS开关柜骨架采用特殊的C型材，模数为25mm，其设计紧凑，结构通用性强，组装灵活，模块化设计，能满足各种结构形式、防护等级及使用环境的要求其主要参数达到当代国际技术水平。
MNS型低压开关柜操作规程
恩贾梅纳炼油厂电修车间操作规程MNS低压开关柜操作规程名称2011―6―1发布 2011―1―1实施MNS低压开关柜操作规程1 范围1.1 本规程规定了MNS低压开关柜现场电气操作的安全注意事项。
1.2 本规程规定了MNS低压开关柜送电/停电的规范操作步骤。
2 规范性引用文件下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
DL408 － 91 电业安全工作规程（发电厂和变电所电气部分）GB/T 2900.50-1998 电工术语发电、输电及配电通用术语3 操作规程内容3.1 MNS低压开关柜现场电气操作安全注意事项1)遵守配电室电气操作各项安全守则。
2)配戴相关安全保护用具，如安全帽、绝缘手套、绝缘鞋等。
3)熟悉作业现场，明确工作区域，明确现场作业内容、操作步骤和方法。
4)开关柜送电/停电操作前，应做好相关的安全防护工作，如设置防止误入带电设备区域的防护栏，拉警戒线，挂好安全警告标识牌，组织人员看护等。
5)开关柜送电操作前，建议在开关柜前面的地板上，铺设绝缘橡胶垫。
6)在相关检查及防护工作完成后，可以对开关柜进行送电/停电前检查及操作。
3.2 抽屉柜基本的操作3.2.1 将抽屉柜插入到工作位置1)检查：抽屉柜内线路完好，断路器无损坏，接触器状态正常。
2)确认断路器在分闸位置，抽屉柜面板上操作把手指示“移动”位置，将抽屉柜放入柜内导轨上，推入开关柜内。
3)将操作把手插入操作孔中，顺时针方向转动把手，操作把手指示“工作位置”。
然后合上主回路把手，合上断路器，面板上指示灯亮。
3.2.2 将抽屉柜从工作位置抽出1)确认断路器在分闸位置，将抽屉柜面板上操作把手转动到“移动”位置。
2)将抽屉柜拉出开关柜内。
3.3 开关柜送电/停电的规范操作步骤。
◆本规定指对送电/停电的操作。
◆送电前，请先确认现场各项交接试验正常、功能调试正常，且全部合格。
MNS低压抽chu式开关柜操作手册
MNS低压成套开关设备操作手册1、通电前的特别要求：1.1对配电房的要求：a．配电房应满足消防、安全等要求，配备适合电气火灾的消防器材、安全通道标识、应急照明等设施；b．配电房应通风良好，保持室内干燥；c．调试时应保证配电房与外界的通讯联络畅通。
1.2对操作人员的要求：a．经过专业培训考试合格、并取得资格证书的人员，才能对配电柜进行操作维护；b．调试操作人员必须有二人及以上，一人操作，一人监护，发现危险立即切断电源；c．操作人员必须配戴绝缘手套、绝缘靴等安全器具，严禁带电作业。
1.3特殊元件的注意事项：a．电流互感器二次侧严禁开路运行；b．抽屉严禁带载分、合操作；c．电容柜中电容器充电后断电，必须待电容器完全放电即电容器两端电压小于24V后，人体才可接触；d．各型断路器、相关元器件、电容柜上的控制仪等的操作使用，必须查看相应的使用说明书，严格按其规定进行操作使用。
2 通电调试操作成套开关设备必须在不带负载情况下进行通电调试操作。
2.1操作步骤。
a．首先将所有开关柜上的进出线开关、抽屉处在隔离位置。
b．合上高压电源，冲击变压器三次，观察变压器是否有异常响声等现象，观察进线柜三相电压是否平衡、正常。
c．合进线柜主开关，分合操作三次应完全可靠，仪表信号指示应正确。
d．根据要求逐一合上馈线柜（PC）、控制柜（MCC）、电容柜的各出线开关，观察仪表及信号指示应正确。
d．手柄在隔离位置时，抽屉主回路与母排、二次插头与插座均断开；手柄在实验位置时，抽屉主回路与母排断开，但二次回路接通，可以进行相关动作试验。
2.2.2固定分格式单元分合闸操作[只有合闸位置、分闸（再扣）位置]：a．合闸操作：顺时针旋转操作手柄至合闸位置即可；b．分闸操作：逆时针旋转操作手柄至分闸位置即可。
2.3操作注意事项a．带欠压脱扣器的断路器抽屉，必须在进线端带电的情况下，首先将操作手柄旋转到分闸位置，然后用力压下，逆时针旋转进行复位（再扣）后才能进行合闸操作。
MNS系列低压配电屏抽屉开关的操作
MNS系列低压配电屏抽屉开关的操作
配电抽屉的分类卜
配电盘抽屉的操作，是靠操作抽屉把手至相应的位置来实现的，配电盘抽屉把手大致分两类，8E/4和8E/2以及8E到24E。
不同类型抽屉的操作把手略有不同，如图1所示。
(a) (h会
图1抽屉把手示意图
(a)8E/4和8E/2规格抽屉把手
(b)8E到24E规格抽屉把手
配电抽屉把手通过连杆机构，带动抽屉内的开关实现分合闸操作，抽屉示意图如圉2所示。
抽屉的插入操作也是同样，在推入至隔离位置时，抽屉会自动锁住，开关手柄会跳到“分闸位置”。
如果要将抽屉继续推入到工作位置，须将手柄拨回到“移动位置”，抽屉才可以被完全推入。
大的抽屉的重量相当重，因此，在执行抽屉的插入和抽出操作时，下列安全措施在任何时候必须遵守：
(1)在将抽屉抽出大约一半时，操作者需用双手托住抽屉的下方两侧；
(2)对16E及以上的抽屉规格，必须由两个人同时操作，两个人需同时托住抽屉的底部两侧，或使用抽屉左右侧板上附带的拉环。
(3)抽屉不可长时间被放置在安全停止位，因此此时抽屉的重心已经在柜体之外，可能造成抽屉的机械损伤。
处千隔离位置或安全停止位的抽屉不可以被用千人员攀爬，这样会造成人身危险及开关柜的机诫损伤。
将抽屉手柄打在“试验位置”时，可以对带接触器的控制回路进行试验，而不需将抽屉拉出。
抽屉在“分闸位置”、“试验位置”和“隔离位置”时，可以在手柄上挂最多3把挂锁，用千防止抽屉被意外抽出。
当抽屉没有使用时，请将手柄置于分闸或隔离位置。
MNS低压抽屉柜技术手册
MNS低压开关柜产品说明书页脚内容0注意！对开关柜的任何操作都应预先阅读本说明书。
开关柜的安装和使用必须遵守标准和规范中对于电气产品的规定，必须遵守本说明书的要求。
开关柜必须安装在适合的室内环境中。
对开关柜的任何操作和维护都应由经过预先培训的专业电气人员进行。
禁止把开关柜置于超出其额定负载的情况下运行。
必须注意开关柜上的任何带电危险标记。
对开关柜的任何违规操作均可能损坏设备，甚至引起严重事故。
应把本手册放在可以方便拿到的地方。
应由专业人员负责电气设备的安全管理。
页脚内容1目录1总则1.1 概述1.2 标准与规范1.3 使用条件2 结构形式与技术参数2.1 电气数据2.2 防护等级2.3 结构形式2.3.1 结构形式概述页脚内容22.3.2 抽出式开关柜2.3.2.1 母线系统2.3.2.2 抽屉单元2.3.2.3 PC柜2.3.2.4 无功功率补偿柜2.3.2.5 进出线电缆室2.3.2.6 外形尺寸与重量2.3.3 插拔式/固定式开关柜2.3.3.1 母线系统2.3.3.2 功能单元2.3.3.3 PC和无功功率补偿柜2.3.3.4 进出线电缆室2.3.3.5 外形尺寸与重量3 主要电气元件介绍3.1 一次回路3.2 二次回路页脚内容34 主结线方案5 运输与保管5.1 运输5.2 交货与中间保管6 基础与现场安装6.1安装现场的一般要求6.2 配电室平面布置方案6.3 开关柜的基础6.3.1 以配电室地板作为基础6.3.2 混凝土地坪上的基础框架6.3.2 电缆沟施工6.4 开关柜的安装6.5 母线的安装6.6 电力电缆和控制电缆的安装6.7 开关柜的接地6.8 安装的收尾页脚内容47 开关柜的运行7.1起动前的准备工作7.2 起动7.3 开关柜的操作7.3.1 框架式断路器的操作7.3.2 抽屉式开关柜的操作7.3.2.1 8E/4和8E/2抽屉单元的操作7.3.2.2 8E、16E、24E抽屉单元的操作7.3.3 横刀熔单元的操作7.3.4 插拔式开关柜的操作8 维护8.1 检查8.2 保养8.3 损坏元件的更换9 备品备件和专用工具页脚内容5页脚内容61． 总则1.1概述MNS 是采用标准模件、由工厂组装（FBA ）的低压开关柜，它适用于交流50/60Hz ，额定工作电压≤660V ，额定电流6300A 及以下的供配电系统，作为电能分配、转换、控制和无功功率补偿之用。
