取消断路器欠压(失压)脱扣功能的危害及对策

取消低压断路器欠压(失压)脱扣功能的危害及对策
作者：马宇辉，吴文宣，江道灼， MA Yu-hui， WU Wen-xuan， HANG Dao-zhuo
作者单位：马宇辉,江道灼,MA Yu-hui,HANG Dao-zhuo(浙江大学电气工程学院,浙江,杭州,310027)，吴文宣,WU Wen-xuan(福建省电力试验研究院,福建,福州,350007)
刊名：
继电器
英文刊名：RELAY
年，卷(期)：2007,35(18)
被引用次数：4次
1.GB 14048.1-2000.低压开关设备和控制设备总则
2.连理枝低压断路器设计与制造 2003
3.尹亚军0.4 kV低压进线和母联断路器运行现状调查和建议[期刊论文]-电气应用 2005(04)
4.迟长春;张浩低压空气断路器的运行故障研讨[期刊论文]-天津城市建设学院学报 2002(02)
5.GB 50052-1995.供配电系统设计规范
6.程浩忠;艾芊;张志刚电能质量 2006
7.GB 50055-9.通用用电设备配电设计规范
8.陈昌奎接触器对电动机欠压保护的探讨[期刊论文]-电气时代 2004(01)
9.连理枝线路和设备的欠压与保护[期刊论文]-华通技术 2002(03)
10.贾晓东自动开关失压脱扣重合闸装置 2005
1.张依群.林乐彤备用电源自动投入装置与线路保护的配合[期刊论文]-云南电力技术2002,30(3)
2.陈昌奎接触器对电动机欠压保护的探讨[期刊论文]-电气时代2004(1)
3.宋红波重合闸在实际应用中发现的问题及解决办法[期刊论文]-北京电力高等专科学校学报(社会科学版) 2010,27(11)
4.尹亚军0.4 kV低压进线和母联断路器运行现状调查和建议[期刊论文]-电气应用2005,24(12)
5.刘文.liu Wen发电厂低压厂用电系统的保护整定[期刊论文]-电气应用2005,24(2)
6.滕云.李辉.徐建源.TENG Yun.LI Hui.XU Jianyuan用于断路器的双CPU新型智能控制器[期刊论文]-低压电器2008(5)
7.杨文伟ZW8-12/630柱上高压真空断路器拒动的探讨[会议论文]-2007
8.王计波.李奎.王尧.岳大为.WANG Jibo.LI Kui.WANG Yao.YUE Dawei基于低压电力载波通信的低压断路器智能控制器设计[期刊论文]-低压电器2011(7)
9.陈刚.刘教民.谭东杰.CHEN Gang.LIU Jiaomin.TAN Dongjie低压断路器温度场分析[期刊论文]-低压电器2007(21)
1.黄福全一起220kV电网瞬间故障引起用户负荷损失的事故[期刊论文]-电力安全技术 2011(3)
2.刘传铨.金明雨.汤晓伟一起低压释放装置引起重要用户失电的隐患分析[期刊论文]-供用电 2012(3)
3.雷明.刘峰.崔琪.杜新春.杨拯欠压(失压)脱扣保护动作负荷损失分析及对策[期刊论文]-陕西电力 2009(1)
4.吴志祥基于ATtiny单片机的永磁型欠压脱扣器的设计[期刊论文]-工矿自动化 2008(6)
本文链接：/Periodical_jdq200718017.aspx。

合集下载

某展馆欠压(失压)保护设计及改进建议

碹代建筑电气
・
圈
Ｉ－汁・ｉ．Ｗ设
Ｎ．ｏｂｒａ．７１１ｏ５、ｌｆ，ｉｌ２ｅＮｏＩ１）ｌ２
某展馆欠压（压）护失保设计及改进建议
冼丽红
（中国对外贸易中心（网）集，广东广州５０３）１３８
低压侧开关（ＦＱ１～Ｑ６均装设欠（）保护，Ｆ）失压
人员到现场合闸操作，际使用中存在因电压波实动造成的误跳闸及跳闸后不能及时重新合闸恢
复供电等缺陷，但造成用电方不必要的损失，不也给供电部门带来诸多不便，因此，目前很多低压断路器的欠压脱扣器被取消（闭锁）。取消欠
一
次接线图：路１Ｖ进线（７Ｆ２互为备两０ｋＦ、２）
线、电缆、用电器和重要电力设备。当受电网家出现失压时，防止电网恢复供电Ｈｘ电气设备为ｅｅｒ产生冲击，欠压脱扣器也会使断路器跳闸。由于具有欠压（压）扣功能的低压断路失脱器一般不具备自动重合闸功能，闸后需要运行跳
摘要：通过对展馆的失压保护设计及保护动作的影响分析，了在取消低压讨论
断路器欠压（压）扣功能的情况下，网失压后恢复供电及电网欠压运行将带失脱电来的危害。针对因电网瞬时波动、变、电等导致低压断路器欠压（压）扣闪断失脱跳闸引起的政治影响及经济损失，以及供电部门恢复供电时手动合闸工作量大、速度慢等情况，出了低压断路器宜采用延时欠压脱扣器及有压自投的解决方提法，而使低压断路器欠压（压）扣能更好地发挥作用。从失脱

浅谈低压断路器欠压(失压)脱扣装置的使用

浅谈低压断路器欠压（失压）脱扣装置的使用作者：王德峰来源：《建筑建材装饰》2014年第14期摘要：本文主要就电力客户侧低压断路器采用和取消欠压（失压）脱扣装置对供用电双方产生的影响进行了对比分析，阐述了相互利弊，提出合理运用欠压（失压）脱扣装置的解决思路和措施。

关键词：电力客户；欠压；失压；脱扣引言随着电网的日益壮大，由于故障引起上下级电网的瞬时波动成为了影响电网稳定运行的主要原因之一，电力客户欠压（失压）脱扣装置能够有效避免电压波动对电动机、高精密仪器等电气设备的影响，但同时也会造成这部分电力用户因欠压（失压）脱扣装置动作以后而引起不必要的停电，对用户正常、可靠用电造成很大影响，推进电力客户低压释放装置的合理配置意义重大，工作势在必行。

本文就低（欠）压脱扣装置使用的利弊进行了探讨，通过对比及案例分析，提供合理的解决方案和措施。

最大程度的提高客户端运行稳定性，减少服务纠纷。

1影响及危害分析根据GB14048.1-2000《低压开关设备和控制设备》的描述，欠压脱扣装置安装在用户侧低压（380V）断路器中，欠压脱扣装置的动作范围为额定电压的70%～35%，失压脱扣装置的动作电压为额定电压的35%～10%。

1.1使用欠压（失压）脱扣装置的优缺点优点：当发生电压闪变或瞬间波动，欠压脱扣装置将瞬间动作或经一定的延时后使断路器跳闸，断开电源以保护用电设备。

同时当电网出现失压时，低压失（欠）压装置动作能预防停电后恢复供电时大量的电机类负荷同时启动造成母线电压过低影响重要的电机类负荷的正常启动及设备的运行。

缺点：对于一些用户设备可能会造成不必要的停电，在一定程度增加了恢复供电的操作程序，从而造成停电影响和损失。

1.2不使用欠压（失压）脱扣装置的优缺点优点：可以避免电网突发闪动、瞬间波动时对客户造成不必要的停电影响，减少经济损失，降低服务投诉。

缺点：（1）在线路故障跳闸、上级电源故障跳闸等情况下低压断路器将保持闭合。

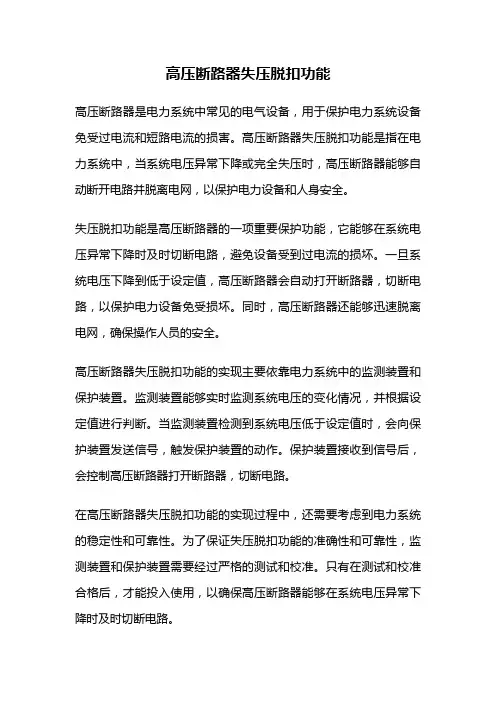

高压断路器失压脱扣功能

高压断路器失压脱扣功能高压断路器是电力系统中常见的电气设备，用于保护电力系统设备免受过电流和短路电流的损害。

高压断路器失压脱扣功能是指在电力系统中，当系统电压异常下降或完全失压时，高压断路器能够自动断开电路并脱离电网，以保护电力设备和人身安全。

失压脱扣功能是高压断路器的一项重要保护功能，它能够在系统电压异常下降时及时切断电路，避免设备受到过电流的损坏。

一旦系统电压下降到低于设定值，高压断路器会自动打开断路器，切断电路，以保护电力设备免受损坏。

同时，高压断路器还能够迅速脱离电网，确保操作人员的安全。

高压断路器失压脱扣功能的实现主要依靠电力系统中的监测装置和保护装置。

监测装置能够实时监测系统电压的变化情况，并根据设定值进行判断。

当监测装置检测到系统电压低于设定值时，会向保护装置发送信号，触发保护装置的动作。

保护装置接收到信号后，会控制高压断路器打开断路器，切断电路。

在高压断路器失压脱扣功能的实现过程中，还需要考虑到电力系统的稳定性和可靠性。

为了保证失压脱扣功能的准确性和可靠性，监测装置和保护装置需要经过严格的测试和校准。

只有在测试和校准合格后，才能投入使用，以确保高压断路器能够在系统电压异常下降时及时切断电路。

高压断路器失压脱扣功能还需要配合电力系统的其他保护装置进行协调工作。

例如，当系统电压异常下降时，保护装置除了触发高压断路器的动作外，还需要同时触发其他保护装置的动作，以全面保护电力设备的安全。

高压断路器失压脱扣功能是电力系统中重要的保护措施之一。

它能够在系统电压异常下降时及时切断电路，保护电力设备免受过电流的损坏。

实现高压断路器失压脱扣功能需要依靠监测装置和保护装置的协调工作，以确保功能的准确性和可靠性。

只有在保护装置经过严格测试和校准后，才能投入使用，以确保电力系统的安全稳定运行。

高压断路器失压脱扣功能的实现对于保护电力设备和人身安全具有重要意义。

低压总开关欠压脱扣装置缺陷分析及改进措施

改进前后控制回路图如图１、图２所示。
ＬＮ
上海电力
成分励脱扣器。２）在测量回路中加装２个ＪＹ８ — １２Ｄ交流电压
Ｉ引自ＵＰＳ电
’ 源
一一
继电器，用于监视和起动进线电源电压。
上海电力
２０１５年第ｔ期

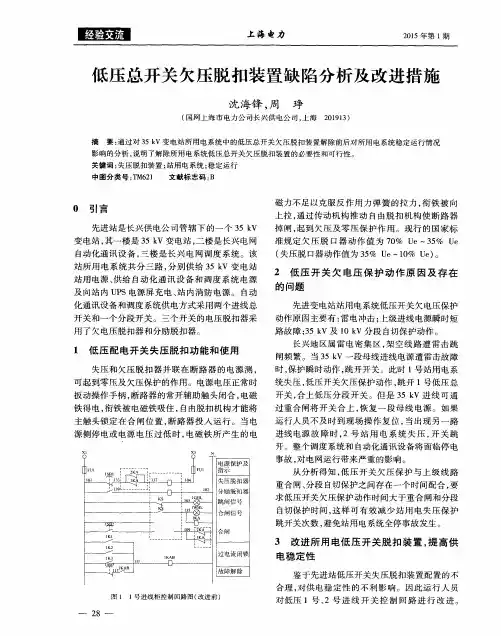

低压总开关欠压脱扣装置缺陷分析及改进措施
沈海锋，周垮
２０１９１３）（国网上海市电力公司长兴供电公司，上海
摘
要：通过对３５ｋＶ变电站所用电系统中的低压总开关欠压脱扣装置解除前后对所用电系统稳定运行情况
统失压，低压开关欠压保护动作，跳开１号低压总开关，合上低压分段开关。但是３５ｋＶ进线可通
铁得电，衔铁被电磁铁吸住，自由脱扣机构才能将主触头锁定在合闸位置，断路器投入运行。当电
影响的分析，说明了解除所用电系统低压总开关欠压脱扣装置的必要性和可行性。
关键词：失压脱扣装置；站用电系统；稳定运行
中图分类号：ＴＭ６２１
文献标志码：Ｂ
０引言
先进站是长兴供电公司管辖下的一个３５ｋＶ变电站，其一楼是３５ｋＶ变电站，二楼是长兴电网自动化通讯设备，三楼是长兴电网调度系统。该站所用电系统共分三路，分别供给３５ｋＶ变电站站用电源、供给自动化通讯设备和调度系统电源

取消低压断路器欠压(失压)脱扣功能的危害及对策

取消低压断路器欠压(失压)脱扣功能的危害及对策
马宇辉;吴文宣;江道灼
【期刊名称】《电力系统保护与控制》
【年(卷),期】2007(035)018
【摘要】分析了配电网用户取消(闭锁)低压断路器欠压(失压)脱扣功能的原因,讨论了在取消低压断路器欠压(失压)脱扣功能的情况下,电网失压后恢复供电及电网欠压运行将带来的危害,并针对因电网瞬时波动、闪变、断电等导致低压断路器欠压(失压)脱扣跳闸引起用户突然断电,以及供电部门恢复供电时手动合闸工作量大、速度慢等情况,提出了低压断路器宜采用延时欠压脱扣器及失压脱扣重合闸控制器的解决方案,从而使低压断路器欠压(失压)脱扣功能更好地发挥作用.
【总页数】4页(P71-74)
【作者】马宇辉;吴文宣;江道灼
【作者单位】浙江大学电气工程学院,浙江,杭州,310027;福建省电力试验研究院,福建,福州,350007;浙江大学电气工程学院,浙江,杭州,310027
【正文语种】中文
【中图分类】TM561
【相关文献】
1.浅谈取消低压断路器欠压(失压)脱扣功能的危害及解决办法 [J], 杨永
2.取消低压断路器欠压(失压)脱扣功能的危害及对策 [J], 许小勇
3.大型变电站取消站用变压器低压侧主断路器欠压脱扣器分析 [J], 焦日升;徐庆
4.欠压(失压)脱扣保护动作负荷损失分析及对策 [J], 雷明;刘峰;崔琪;杜新春;杨拯
5.低压柜断路器欠压(失压)脱扣功能去除的危害及对策 [J], 王艳丽
因版权原因，仅展示原文概要，查看原文内容请购买。

断路器失压脱扣器的运用谈论

断路器失压脱扣器的运用谈论失压脱扣器是在它的端电压降至某一规矩计划时,使断路器主动断开的一种脱扣器.
失压脱扣器能在市电停电时使断路器主动断开,市电再次来电时,需人工或长途操控再次合上,以防止市电再次来电时对电力体系构成很大的冲击.但正由于停电后再次来电时,需人工或长途操控合闸,所以假定不能结束长途主动操控,将对供电牢靠性构成很大的影响.所所以不是运用失压脱扣器,要视详细状况而定.有些计划人员一开端简直一堵截路器均运用失压脱扣器;后来上级有关有些提出运用失压脱扣器给供电有些作业处理构成极大的艰难,有些计划人员以尊敬上级定见为准,而不能彻底了解失压脱扣器的利与弊,吊销了失压脱扣器的运用.以上两种做法都是禁绝确的.如今在计划中比照一同的观念是,公变配电室不运用失压脱扣器,专变配电室运用失压脱扣器.现对此剖析如下,以期一同谈论:
10KV公变配电室,作业处理由供电局担任,一大片区域的配电室只由几自个处理,属无人值勤性质.假定断路器带了失压脱扣器,在发作市电10KV级较大计划停电状况下,悉数该计划配电室内的断路器将主动断开.在如今的配网状况下,当市电康复供电后,配电室内的断路器只能由供电局派人一个一自个工合上.从人力和供电牢靠性
两方面来看都显着是不行取的.不带失压脱扣器的断路器,在市电康复供电后,能够当即通电,这尽管将对电力体系及用电设备构成较大的冲击,但权衡利害,只能挑选不带失压脱扣器.
专变配电室由用户自行处理,一般会有专人担任配电室处理.假定发作停电后,再次供电时,能够较及时的结束人工合闸供电,供电牢靠性影响较小.别的,专变用户一般配有自备发电机,自备电的电压一般不太安稳,假定电压过低,持续供电将对用电设备构成损坏,所以装失压脱扣器从维护设备视点来说,也对错常有必要的.。

市电瞬间失压对物业服务的影响与解决方案

市电瞬间失压对物业服务的影响与解决方案引言：随着国家经济的不断发展，物业服务对电能的依赖程度越来越高。

一次大面积的停电可能造成巨大影响，若停电后未能及时复电，可能引发群体投诉事件。

本文针对因电网瞬时失压导致低压开关断路器欠压（失压脱扣跳闸引起的突然断电，以及恢复供电时手动合闸工作量大、速度慢等情况进行了讨论并寻求对策。

，本文将就此问题进行讨论并寻求对策。

电网瞬间失压的原因由于供电系统的电源容量不可能做到无限大容量供电，目前供电公司110KV系统线路（市电高压电网）在供电过程中肯定会碰到故障,所以,供电公司会在供电设备上装一整套保护装置,来保护电网能尽量正常；其中一种保护,叫重合闸。

就是当供电线路上某一支路供电线路发生故障时,是会引起供电主路的跳闸,这样会造成大面积停电.而重合闸就是在这种情况时,主供电设备保护在0.2秒内跳闸一次（变电站的保护装置正确动作时间为60ms～100ms，从故障电流产生到被切除时间持续约0.1～0.2s左右，）,把有故障的支线跳掉,然后再合上主供电线路设备,这样对没有故障的线路就会有0.2秒的线路失压,这就是瞬间失压。

瞬时失压是指电力系统在运行过程中由于雷击、短路重合闸，造成电压瞬间较大波动或者短时断电又恢复的现象，通常称为“晃电”[1]。

电网瞬间失压带来的影响一般交流线圈在75-105%额定电压下能正常工作，线圈正常吸合，当电压低于35%-70%左右额定电压时不能正常工作，产生抖动现象，而电压降至10-35%额定电压时，线圈将无条件释放磁力。

目前用户变压器低压侧总开关多装有失压（欠压）脱扣装置，根据GB14148.1-2000《低压开关设备和控制设备总则》规定欠压脱扣器动作的的范围为额定电压的35%-70%[2]，失压脱扣的动作的的范围为额定电压的10%-35%。

[3]在遇到电网瞬间失压情况下，低压开关断路器的失压保护装置瞬间动作，变压器低压侧低压开关断路器跳闸。

低压开关失压（欠压）脱扣器一是能够维持电网稳定，当电网恢复供电，所有负荷不会同时启动，避免高压线路瞬时过载；二是能够保护用户设备，免受操作过电压和冲击的影响；但是，需要急修人员到现场逐一手动合闸送电，速度比较慢，且人员工作量大，风险系数较高。

万能式断路器失(欠)压脱扣器的使用分析

的措施来应对。
３取消失（欠）压脱扣功能的弊端万能式断路器去掉失（欠）压脱扣功能也有以下不利方面：（１）当电网处于欠压或失压状态时，低压断路器将不会进行跳闸保护，如果电网恢复供电，对变电设备 “ 变压器 ”
造成直接带负荷运行，激磁涌流直接冲击变压器，给设备造成负担。（２）当电网电压＜７０％额定电压时，从而使用电设备也处于欠压状态，此时电机的的最大转矩与运行电压的平房成正比，因此它的最大转矩随运行电压的下降急剧下降，当电压稍有下降，电机就会发生堵转并导致工作电流过大而烧毁电机绕组。（３）当电网恢复供电时，所有线路的低压断路器都保持闭合，所有用户设各将同时启动，启动电流很大，引起线路瞬时过载，对电网安全运行极为不利。（４）部分电子设备对工作电压要求很高，当电网处于欠压或失压状态时，会导致电磁铁吸力不够，并使电触头严重烧坏，严重的引起电气火灾。
电压脱扣器安装在断路器内部，由铁心、街铁、并励线圈、复位弹簧、整定弹簧、等部件组成。国标ＧＢ１４０４８．卜２０００《低压开关设备和控制设备总则》规定失（欠）电压脱扣器的动作范围为额定电压７０～３５％，零电压（失压）脱扣动作电压是在额定电压的３５１０％时，它应能保证断路器不合闸。失（欠）压脱扣器的动作的一般工作原理为：当线路电压正常（８５１１０％额定电压）时，失（欠）

断路器失压脱扣器的使用探讨

断路器失压脱扣器的使用探讨
失压脱扣器是在它的端电压降至某一规定范围时,使断路器自动断开的一种脱扣器.
失压脱扣器能在市电停电时使断路器自动断开,市电再次来电时,需人工或远程控制再次合上,以避免市电再次来电时对电力系统造成很大的冲击.但正因为停电后再次来电时,需人工或远程控制合闸,所以如果不能实现远程自动控制,将对供电可靠性造成很大的影响.所以是否使用失压脱扣器,要视具体情况而定.有些设计人员一开始几乎所有断路器均使用失压脱扣器;后来上级有关部门提出使用失压脱扣器给供电部门运行管理造成极大的困难,有些设计人员以尊重上级意见为准,而不能完全理解失压脱扣器的利与弊,取消了失压脱扣器的使用.以上两种做法都是不正确的.目前在设计中比较统一的观点是,公变配电室不使用失压脱扣器,专变配电室使用失压脱扣器.现对此分析如下,以期共同探讨:
10KV公变配电室,运行管理由供电局负责,一大片区域的配电室只由几个人管理,属无人值班性质.如果断路器带了失压脱扣器,在发生市电10KV级较大范围停电情况下,所有该范围配电室内的断路器将自动断开.在目前的配网情况下,当市电恢复供电后,配电室内的断路器只能由供电局派
人一个一个人工合上.从人力和供电可靠性两方面来看都显然是不可取的.不带失压脱扣器的断路器,在市电恢复供电后,可以立即通电,这虽然将对电力系统及用电设备造成较大的冲击,但权衡利弊,只能选择不带失压脱扣器.
专变配电室由用户自行管理,往往会有专人负责配电室管理.如果发生停电后,再次供电时,可以较及时的实现人工合闸供电,供电可靠性影响较小.另外,专变用户往往配有自备发电机,自备电的电压往往不太稳定,如果电压过低,继续供电将对用电设备造成损坏,所以装失压脱扣器从保护设备角度来说,也是非常有必要的.。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
