同轴电缆的详细介绍
50-3同轴电缆参数
50-3同轴电缆参数50-3同轴电缆是一种常用的通信电缆，具有一定的特性参数。
本文将从电缆的构造、特性及应用等方面介绍50-3同轴电缆的相关参数。
一、50-3同轴电缆的构造50-3同轴电缆是由内部导体、绝缘层、外部导体和外护层组成的。
内部导体通常由铜或铜合金制成，用于传输信号。
绝缘层一般采用聚乙烯或聚四氟乙烯等材料，用于隔离内部导体和外部导体。
外部导体由铜网或铝箔制成，用于屏蔽外界干扰信号。
外护层则用于保护整个电缆结构，一般采用聚氯乙烯或聚乙烯等材料。
二、50-3同轴电缆的特性参数1. 阻抗：50-3同轴电缆的特性阻抗通常为50欧姆，这是为了与其他通信设备保持匹配，以确保信号传输的质量和稳定性。
2. 衰减：衡量信号传输过程中信号损失的参数，一般以每单位长度的衰减值（dB/m）表示。
50-3同轴电缆的衰减通常较低，适合长距离的信号传输。
3. 带宽：指信号传输的频率范围，一般以MHz为单位。
50-3同轴电缆的带宽一般较宽，可以支持高频率信号的传输。
4. 速度因子：指信号在电缆中传播的速度与真空中光速之比。
50-3同轴电缆的速度因子一般为0.66-0.81之间，根据具体材料和结构有所差异。
5. 电容：指电缆单元长度上的电容值，一般以pF/m为单位。
50-3同轴电缆的电容较低，有利于减少信号传输过程中的能量损失。
三、50-3同轴电缆的应用50-3同轴电缆广泛应用于各种通信系统中，特别是在无线电通信和有线电视系统中。
在无线电通信中，50-3同轴电缆可用于连接天线与信号源，传输射频信号。
在有线电视系统中，50-3同轴电缆可用于传输电视信号，保证图像和声音的传输质量。
总结：50-3同轴电缆是一种常用的通信电缆，具有50欧姆的特性阻抗，衰减低、带宽宽、速度因子适中以及低电容等特点。
它的特性参数使其成为无线电通信和有线电视系统中的理想选择。
通过了解50-3同轴电缆的构造、特性及应用，我们可以更好地理解和应用这种电缆。
同轴电缆的图文介绍
同轴电缆（Coaxtal CabLe）常用于设备与设备之间的连接，或应用在总线型网络拓扑中。
同轴电缆中心轴线是一条铜导线，外加一层绝缘材料，在这层绝缘材料外边是由一根空心的圆柱网状铜导体包裹，最外一层是绝缘层。
它与双绞线相比，同轴电缆的抗干扰能力强、屏蔽性能好、传输数据稳定、价格也便宜，而且它不用连接在集线器或交换机上即可使用。
根据直径的不同，又可分为细缆（RG-58）（如图5所示）和粗缆（RG-11）（如图6所示）两种。
细缆的直径为0.26cm，最大传输距离185米，使用时与50Ω终端电阻、T型连接器、BNC接头与网卡相连，线材价格和连接头成本都比较便宜，而且不需要购置集线器等设备，十分适合架设终端设备较为集中的小型以太网络。
缆线总长不要超过185米，否则信号将严重衰减。
细缆的阻抗是50Ω。
粗缆的直径为1.27cm，最大传输距离达到500米。
由于直径相当粗，因此它的弹性较差，不适合在室内狭窄的环境内架设，而且RG-11连接头的制作方式也相对要复杂许多，并不能直接与电脑连接，它需要通过一个转接器转成AUI 接头，然后再接到电脑上。
由于粗缆的强度较强，最大传输距离也比细缆长，因此粗缆的主要用途是扮演网络主干的角色，用来连接数个由细缆所结成的网络。
粗缆的阻抗是75Ω。
同轴电缆的优点是可以在相对长的无中继器的线路上支持高带宽通信，而其缺点也是显而易见的：一是体积大，细缆的直径就有3/8英寸粗，要占用电缆管道的大量空间二是不能承受缠结、压力和严重的弯曲，这些都会损坏电缆结构，阻止信号的传输最后就是成本高，而所有这些缺点正是双绞线能克服的，因此在现在的局域网环境中，基本已被基于双绞线的以太网物理层规范所取代。
同轴电缆是用来和BNC接头相连接的，BNC头是一个螺旋凹槽的金属接头，它由金属套头、镀金针头和3C/5C金属套管组成的（如图7所示）。
我们只要利用普通的钳子即可制作好。
在细缆两端都必须安装BNC接头，它是通过专用T型接头（如图8所示）与网卡相连接的。

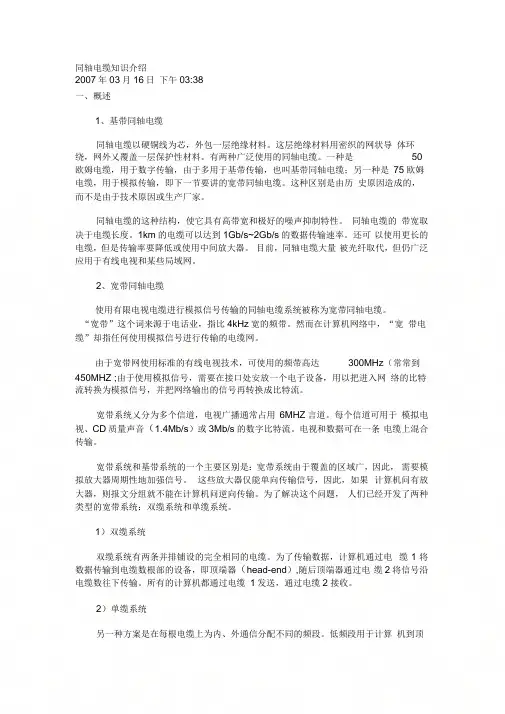

(整理)同轴电缆知识介绍
同轴电缆知识介绍2007年03月16日下午03:38一、概述1、基带同轴电缆同轴电缆以硬铜线为芯，外包一层绝缘材料。
这层绝缘材料用密织的网状导体环绕，网外乂覆盖一层保护性材料。
有两种广泛使用的同轴电缆。
一种是50欧姆电缆，用于数字传输，由于多用于基带传输，也叫基带同轴电缆；另一种是75欧姆电缆，用于模拟传输，即下一节要讲的宽带同轴电缆。
这种区别是由历史原因造成的，而不是由于技术原因或生产厂家。
同轴电缆的这种结构，使它具有高带宽和极好的噪声抑制特性。
同轴电缆的带宽取决于电缆长度。
1km的电缆可以达到1Gb/s~2Gb/s的数据传输速率。
还可以使用更长的电缆，但是传输率要降低或使用中间放大器。
目前，同轴电缆大量被光纤取代，但仍广泛应用于有线电视和某些局域网。
2、宽带同轴电缆使用有限电视电缆进行模拟信号传输的同轴电缆系统被称为宽带同轴电缆。
“宽带”这个词来源于电话业，指比4kHz宽的频带。
然而在计算机网络中，“宽带电缆”却指任何使用模拟信号进行传输的电缆网。
由于宽带网使用标准的有线电视技术，可使用的频带高达300MHz（常常到450MHZ ;由于使用模拟信号，需要在接口处安放一个电子设备，用以把进入网络的比特流转换为模拟信号，并把网络输出的信号再转换成比特流。
宽带系统乂分为多个信道，电视广播通常占用6MHZ言道。
每个信道可用于模拟电视、CD质量声音（1.4Mb/s）或3Mb/s的数字比特流。
电视和数据可在一条电缆上混合传输。
宽带系统和基带系统的一个主要区别是：宽带系统由于覆盖的区域广，因此，需要模拟放大器周期性地加强信号。
这些放大器仅能单向传输信号，因此，如果计算机问有放大器，则报文分组就不能在计算机问逆向传输。
为了解决这个问题，人们已经开发了两种类型的宽带系统：双缆系统和单缆系统。
1）双缆系统双缆系统有两条并排铺设的完全相同的电缆。
为了传输数据，计算机通过电缆1将数据传输到电缆数根部的设备，即顶端器（head-end）,随后顶端器通过电缆2将信号沿电缆数往下传输。
《同轴电缆介绍》课件2
按导体材料分类
可分为铜芯同轴电缆和铝芯同轴电 缆。
按绝缘材料分类
可分为聚乙烯同轴电缆、聚氯乙烯 同轴电缆等。
常见品牌与规格
常见品牌
安普、康宁、百通等。
常见规格
50Ω和75Ω是常见的阻抗规格，用于不同的应用场景。
03
同轴电缆的性能参数
传输速率
总结词
同轴电缆的传输速率是指单位时间内 传输的数据量，通常以Mbps（兆比 特每秒）为单位。
详细描述
同轴电缆需要在一定的温度范围内保持稳定的传输性能，以 确保信号传输的质量。一些特殊材料和工艺也被用于提高同 轴电缆的温度特性，使其能够在高温或低温环境下正常工作 。
04
同轴电缆的优缺点
优点
高带宽
同轴电缆具有较大的带 宽，可以支持高速数据 传输和视频信号传输。
抗干扰能力强
同轴电缆的外层导体起 到屏蔽作用，减少信号 干扰，提高信号传输质
详细描述
同轴电缆的传输速率取决于其制造材 料、工艺和规格等因素。一般来说， 同轴电缆的传输速率较高，能够满足 各种高速数据传输的需求。
衰减系数
总结词
同轴电缆的衰减系数是指信号在 传输过程中的损耗程度，通常以 分贝（dB）为单位。
详细描述
同轴电缆的衰减系数越低，信号 传输的距离就越远。为了保持信 号的稳定传输，同轴电缆需要在 一定长度范围内控制衰减系数。
正常工作。
干扰问题
同轴电缆可能会受到其他电磁干 扰的影响，导致信号传输不稳定 。可以检查周围是否存在其他电 磁源，并采取相应的措施减少干
扰。
安装问题
如果发现安装问题，如弯曲过度 、固定不良等，应及时进行调整 和修复，以免影响信号传输质量
。
同轴电缆结构介绍
同轴电缆结构介绍
同轴电缆是一种常用的电信传输电缆，广泛应用于通信、电视、无线通信、军事以及计算机领域。
同轴电缆由多个部分组成，包括中心导体、绝缘体、外导体和护套。
下面将详细介绍同轴电缆的结构。
1. 中心导体
中心导体是同轴电缆的第一层结构，通常由铜、铝或铜合金制成，它是传输信号的基础。
中心导体的直径通常很小，一般在 0.5 ~ 2.0mm 之间，因为直径越小，电阻越大，信号传输的速度就越慢。
2. 绝缘体
绝缘体是中心导体与外导体之间的介质，通常由聚乙烯、聚氯乙烯或其它塑料制成。
绝缘体的作用是隔离中心导体和外导体，防止信号泄漏和干扰。
外导体是指与中心导体相互包围的金属屏蔽层，通常由铝箔或镀锡铜制成。
外导体的作用是防止信号外泄，防止外界干扰。
外导体的设计是电缆性能的重要因素之一。
4. 护套
护套是最外层的包覆层，通常由PVC塑料、聚氯乙烯、尼龙等材料制成，它用于保护整个电缆，防止机械损坏和外部环境侵蚀。
护套的颜色一般为黑色或白色。
总之，同轴电缆的结构决定了它的传输性能和使用效果，因此在选购时，必须根据不同的应用环境和具体需求来选择合适的电缆。
弱电安防--同轴电缆介绍
从零开始学布线：同轴电缆介绍上方~同轴电缆同轴电缆(coaxialcable)是由一根空心的外圆柱导体及其所包围的单根内导线所组成。
柱体同导线用绝缘材料隔开，其频率特性比双绞线好，能进行较高速率的传输。
由于它的屏蔽性能好，抗干扰能力强，通常多用于基带传输。
同轴电缆可分为两种基本类型：基带同轴电缆(粗同轴电缆)和宽带同轴电缆(细同轴电缆)。
粗同轴电缆，其屏蔽线是用铜做成网状的，特性阻抗为50Ω,如RG-8、RG-58等;细同轴电缆，其屏蔽层通常是用铝冲压成的，特性阻抗为75Ω，如RG-59等。
01.同轴电缆的物理结构同轴电缆由中心导体、绝缘材料层、网状织物构成的屏蔽层以及外部隔离材料层组成，其结构如下图所示。
同轴线缆结构图同轴电缆具有足够的可柔性，能支持254mm(10in)的弯曲半径。
中心导体是直径为2.17mm℃0.013mm的实心铜线。
绝缘材料要求是满足同轴电缆电气参数的绝缘材料。
屏蔽层是由满足传输阻抗和ECM规范说明的金属带或薄片组成，屏蔽层的内径为6.15mm,外径为8.28mm。
外部隔离材料一般选用聚氯乙烯(如PVC)或类似材料。
02.50Ω同轴电缆的主要电气参数同轴电缆的特性阻抗：同轴电缆的平均特性阻抗为50Ω±2Ω，沿单根同轴电缆阻抗的周性变化可达±3Ω的正弦波中心平均值，其长度小于2m。
同轴电缆的衰减：当用10MHz的正弦波进行测量时，500m长的电缆段的衰减值不超过8.5dB(17dB/km),而用5MHz的正弦波进行测量时不超过6.0dB(12dB/km)。
同轴电缆的传播速度：最低传播速度为0.77c(c为光速)。
同轴电缆直流回路电阻：电缆的中心导体的电阻，加上屏蔽层的电阻总和不超过10mΩ/m(在20℃时测量)。
03.50Ω同轴电缆的物理参数1)同轴电缆具有足够的可柔性;2)能支持254mm(10in)的弯曲半径;3)中心导体是直径为2.17mm±0.013mm的实心铜线。
同轴电缆原理
同轴电缆原理同轴电缆是一种广泛应用于通信、电视、网络等领域的传输线路，其原理和结构十分重要。
本文将对同轴电缆的原理进行介绍，以便读者对其有一个清晰的认识。
首先，我们来了解一下同轴电缆的结构。
同轴电缆由内导体、绝缘层、外导体和外护套组成。
内导体通常是由铜或铝制成的金属线，绝缘层用来隔离内外导体，外导体是由铜网或铝箔制成的，外护套则是用来保护整个电缆的外部结构。
在同轴电缆中，内导体和外导体之间的空间被填充了绝缘材料，这种结构使得同轴电缆具有较好的抗干扰能力和传输性能。
内导体和外导体之间的电场分布是同轴电缆能够传输信号的关键，通过合适的设计和材料选择，可以使同轴电缆在高频信号传输中表现出色。
同轴电缆的原理主要是基于电磁场的传输原理。
当同轴电缆中有信号传输时，内导体和外导体之间的电场和磁场会相互作用，从而传输信号。
在高频信号传输中，同轴电缆的外导体会起到屏蔽的作用，有效地减少了信号的损耗和干扰，使得信号传输更加稳定可靠。
除了传输信号外，同轴电缆还可以用来传输直流电源。
在这种情况下，同轴电缆的外导体和外护套会起到导电和屏蔽的作用，保护电源信号不受外界干扰。
总的来说，同轴电缆的原理是基于电磁场的相互作用，通过合理的结构设计和材料选择，可以实现信号的稳定传输和保护。
在实际应用中，同轴电缆被广泛应用于有线电视、计算机网络、通信系统等领域，为人们的生活和工作提供了便利和支持。
通过本文的介绍，相信读者对同轴电缆的原理已经有了一定的了解。
同轴电缆作为一种重要的传输线路，在不同领域都有着重要的应用价值，希望读者能够进一步深入学习和了解其更多的应用和发展。
同轴电缆 原理
同轴电缆原理
同轴电缆是一种用于传输信号的电缆。
它由内导体、绝缘层、外导体和外护套构成。
内导体通常是一根由导电材料如铜制成的细金属线，它负责传输信号。
绝缘层是一个绝缘材料的保护层，它将内导体与外导体隔离开，防止信号的干扰和泄漏。
外导体是由金属网或者金属箔包裹的一层导体，它起到屏蔽内导体的作用，进一步减少信号的干扰。
外护套是保护整个电缆的外壳，通常由绝缘材料制成。
同轴电缆的原理是基于电磁场的作用。
当信号通过内导体传输时，会产生一个周围的电磁场。
这个电磁场会受到外导体的屏蔽，从而保证信号不会被外界的干扰所影响。
同时，绝缘层的存在也能够防止信号的泄漏。
同轴电缆被广泛应用于电视信号传输、网络通信和雷达系统等领域。
它具有传输稳定、抗干扰能力强的优点，能够保证信号的质量和稳定性。
而且同轴电缆的结构紧凑，易于安装和维护，因此被广泛应用于各种场景中。
