UPS蓄电池在线监测系统需求

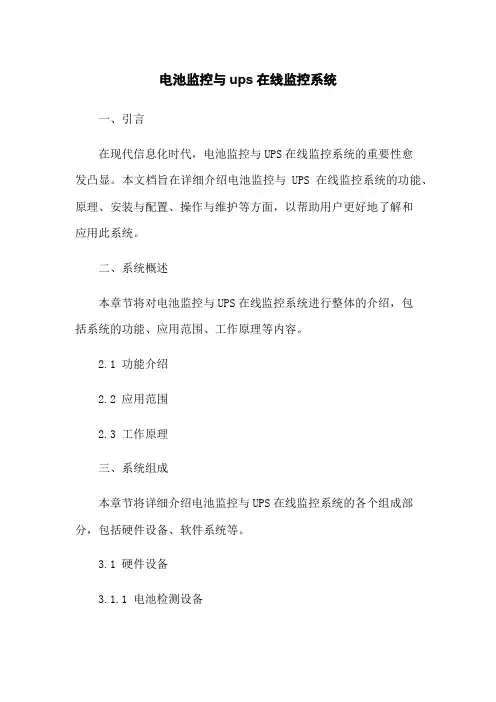

电池监控与ups在线监控系统
电池监控与ups在线监控系统一、引言在现代信息化时代，电池监控与UPS在线监控系统的重要性愈发凸显。
本文档旨在详细介绍电池监控与UPS在线监控系统的功能、原理、安装与配置、操作与维护等方面，以帮助用户更好地了解和应用此系统。
二、系统概述本章节将对电池监控与UPS在线监控系统进行整体的介绍，包括系统的功能、应用范围、工作原理等内容。
2.1 功能介绍2.2 应用范围2.3 工作原理三、系统组成本章节将详细介绍电池监控与UPS在线监控系统的各个组成部分，包括硬件设备、软件系统等。
3.1 硬件设备3.1.1 电池检测设备3.1.2 UPS设备3.2 软件系统3.2.1 监控软件3.2.2 数据分析软件四、系统安装与配置本章节将详细介绍电池监控与UPS在线监控系统的安装与配置过程，包括硬件设备的安装与接线、软件系统的配置与初始化等。
4.1 硬件设备安装4.1.1 电池检测设备的安装4.1.2 UPS设备的安装4.2 软件系统配置4.2.1 监控软件的配置4.2.2 数据分析软件的配置五、系统操作与维护本章节将详细介绍电池监控与UPS在线监控系统的操作与维护方法，包括系统的启动与关闭、数据的读取与分析、故障处理等。
5.1 系统启动与关闭5.2 数据读取与分析5.3 故障处理与维护六、附件本文档涉及附件部分，详细了本文档所涉及的与电池监控与UPS在线监控系统相关的附件，包括设备连接图、软件配置截图等。
请参阅附件部分获取详细信息。
七、法律名词及注释本文所涉及的法律名词及其注释，旨在帮助读者更好地理解相关法律条文和要求。
8、全文结束。
浅谈UPS蓄电池在线监测系统的重要性
221地球站各项业务稳定运行的基本条件之一是保障可靠的电力供应,UPS电源在供电安全、不间断供电方面具有极为重要的作用。
UPS是一种具有储能装置,恒频恒压的不间断电源,由整流器、逆变器、蓄电池组和静态开关组成,主要提供电能给负载。
当输入市电正常时,负载使用的电能由UPS将市电稳压后提供,此时UPS就像是一台交流稳压器,同时蓄电池组的充电也由它来完成;当市电输入中断时,UPS立即将蓄电池组的电能,通过逆变转换的方法将220V 交流电继续供应给负载使用,以便负载保持正常工作状态,保护负载硬件、软件不受损坏。
所以,在UPS的工作中蓄电池有着重要的作用。
我站的UPS蓄电池组有32块电压12V的蓄电池组成,如何知道这32块蓄电池的“健康”状况,及时发现个别蓄电池早期失效及容量不足等问题呢？蓄电池在线监测系统能通过对各个蓄电池的检测,及时发现异常问题,并在电脑界面上展示出来,从而提高UPS蓄电池供电的可靠性,为科学运行提供了依据。
1 蓄电池在线监测系统的基本原理蓄电池在线监测系统实现了监测与控制技术,它包括用于远程监控的远程监控终端系统,用于数据传输的远距离传输系统以及用于对现场数据进行监测与控制的现场设备监测与控制系统。
现场设备监测与控制系统主要是对蓄电池的各个状态参数进行监测,然后通过远距离数据传输系统将采集来的数据传动到远程监控终端系统,远程监控终端系统对数据进行分析处理。
UPS蓄电池在线监测系统由三个相对独立的模块组成,TV模块、TC模块与收敛模块(环境动力监控主机)组成。
可以实时采集电池组的电压、内阻、温度、电流。
实现电池故障的早期预报,降低电池风险。
带有数据保存功能,并可通过RS485或网络口上传数据,通过浏览器访问平台即可完成数据查阅、报警处理、管理等日常工作。
系统拓扑图如下图1。
2 各部分的功能(1)TC模块。
TC模块可以采集每组电池的环境温度及充放电电流,由UART总线互连后连接到收敛模块(环境动力监控主机)上,与收敛器进行通讯。
UPS蓄电池在线监测管理系统
UPS蓄电池可实现不间断地供电主要取决于蓄电池。
当市电出现异常时，逆变器可直接把蓄电池的化学能转为交流电能输送出去，使用电设备持续地运作。
UPS蓄电池在线监测管理系统1.兼容性:UPS蓄电池在线监测管理系统，在电路设计与结构设计有电磁兼容的考量。
运用金属外壳，具备较好的屏蔽作用，系统对外界无任何电磁的干扰。
2.阻燃性:UPS蓄电池在线监测管理体系运用阻燃性的元器件以及体系的短路过流等原因所致的故障将不会造成明火的燃烧。
3.容错性:各检测通道运用高阻抗的输入方式，检测回路的电流小于微安级，对蓄电池不会造成影响。
运用小功率元器件的设计，系统运作的功耗较低，对用户供电系统的要求也不高。
4.防爆性:UPS蓄电池在线监测管理系统运用电子式继电器，可进行无通道切换火花，无产生明火接触连接器材，还可运用在有高防爆需求的石油化工等运作中。
5.干扰性:UPS蓄电池在线监测管理系统运用电源变换技术，运作电压范围较宽泛，防过流过压能力较强。
系统还设计有防浪涌电路，可在高频强磁场环境下正常运作。
6.可维护性:UPS蓄电池在线监测管理系统运用模块化设计，在线维护性较强，在线维护也不会影响用户系统的正常运作。
UPS蓄电池应具备在启动放电瞬间可输出大电流这一特性，还可达到一定的容量需求，来确保逆变供电的时间。
对于UPS蓄电池好坏的判断业内有专用的蓄电池测量仪,但是一般的用户很少有这种仪器,而只是采用万用表。
下面几点维修中可简单判断蓄电池好坏的几点总结,以供参考。
1.从外观判断观察外观有无变形、凸出、漏液、破裂炸开、烧焦、螺丝连接处有无氧化物渗出等。
2.带载测量若外观无异常，UPS工作于电池模式下，带一定量的负载，若放电时间明显短于正常放电时间，充电8小时以后，仍不能恢复正常的备用时间，判定电池老化。
3.用万用表测量1电池放电模式下测量测量电池组中各个电池端电压，若其中一个或多个电池端电压显明高于或低于标称电压(标称电压12V/节)，判断电池老化。
电池监控与ups在线监控系统
电池监控与ups在线监控系统电池监控与 UPS 在线监控系统在当今数字化、信息化高速发展的时代，电力供应的稳定性和可靠性对于各种设备和系统的正常运行至关重要。
电池作为备用电源的关键组成部分，以及不间断电源（UPS）在市电中断时的保障作用，都使得对它们的监控成为了一项不可或缺的任务。
电池监控与 UPS 在线监控系统应运而生，为保障电力供应的连续性和稳定性提供了有力的支持。
电池是许多电子设备和系统的能量储备单元，无论是在数据中心、通信基站、工业控制系统还是在医疗设备中，都发挥着至关重要的作用。
然而，电池的性能会随着使用时间的增长和环境因素的影响而逐渐下降。
如果不能及时发现电池的问题，可能会导致在市电中断时无法提供足够的电力支持，从而造成设备停机、数据丢失等严重后果。
电池监控系统的主要功能就是实时监测电池的各项参数，如电压、电流、温度、内阻等。
通过对这些参数的监测，可以及时发现电池的异常情况，例如电压过高或过低、电流过大、温度过高、内阻增大等。
这些异常情况往往是电池老化、损坏或者即将失效的前兆。
一旦发现异常，监控系统会立即发出警报，通知相关人员采取措施，如更换电池、进行维护等，以避免潜在的故障。
电压是电池监控中的一个重要参数。
正常情况下，电池的电压应该在一个特定的范围内。
如果电压过高，可能会导致电池过充电，从而缩短电池的使用寿命；如果电压过低，则可能意味着电池已经过度放电，或者存在内部短路等问题。
电流的监测也同样重要。
过大的电流可能会导致电池发热，甚至引发火灾等安全事故；而过小的电流则可能表示电池的充电或放电过程存在异常。
温度对电池的性能和寿命有着显著的影响。
高温会加速电池内部的化学反应，导致电池老化速度加快；低温则会降低电池的放电能力。
因此，电池监控系统通常会配备温度传感器，实时监测电池的温度，并在温度异常时发出警报。
内阻是反映电池健康状况的一个重要指标。
随着电池的使用，内阻会逐渐增大。
当内阻增大到一定程度时，电池的性能会明显下降，无法满足正常的使用需求。
UPS蓄电池在线监测系统需求
UPS蓄电池在线监测系统需求1、监测内容：电池组电压、电池组电流、单个电池电压、单个电池电流、单个电池温度、单个电池内阻、单个电池浮充、均充、放电状态、电池组后备容量及故障；2、实现方式：实现本地、远程监控及自动报警。
3、系统实现方式：操作性要人性化，操作简便、易学、好掌握。
a)且系统支持多种报表数据，包括：表格报表、曲线报表、柱状图报表等。
系统提供报表文件自动生成、打印功能。
b)系统支持多种电池异常预警及报警功能，如：电池组电压上、下限告警；电池容量下限告警；电池内阻过大告警；温度上、下限告警；c)系统应支持电池组中落后电池的判断。
d)系统应具备电池性能测试和分析功能。
e)系统应具备电池容量统计功能。
f)系统支持内阻测试功能。
4、显示方式：a)现场显示b)远程显示5、报警方式：对监测参数超出预定的范围，系统将会发出报警信号，报警方式为声光报警，并可以通过短信、电话拨号、E-mail、多媒体语音等方式报警。
6、数据存储：a)报警信息记录b)实时监测数据等信息存储并可查询7、数据导出：所有历史及报警数据可以导出，并可以编辑打印。
8、USP机房概况：8.1 APC监控软件APC UPS监控页面8.2 UPS机房蓄电池APC UPS使用的蓄电池UPS使用的蓄电池APC UPS使用的蓄电池8.3 512机房：512机房一角6号线APC公司的UPS（12V 8个蓄电池一组）2、3号线公用一台APC公司的UPS（12V 16个蓄电池一组）8.4 412机房APC公司的UPS（两台并联使用，12V 16个蓄电池一组）。
蓄电池在线监测系统技术要求
蓄电池在线监测系统技术要求一、基本要求1、在线监测每节电池的电压、每节电池的极柱温度、每节电池的内阻与电池纹波；电池组组压、充放电电流、环境温度；在线电池热失控监测。
2、硬件设备应由收敛模块与电池监测模块组成，每个电池监测模块监测一节电池电压、内阻与极柱温度，电池监测模块应无需外部供电。
硬件系统应可监测总电池数为960 节，一个收敛模块可管理六组电池，每组为300节。
3、电池监测模块正常工作时，从电池上的吸收电流必须小于7mA(12V或6V电池)或13mA(2V电池)，不同电池监测模块的吸收电流差异必须小于0.5 mA。
4、硬件设备必须具备自动获取每节电池的基准内阻值并固化功能，通过自动内阻横向与纵向分析比较来判断电池的好坏。
5、硬件设备必须带LCD显示与设置按键，带RS485口、网络口及USB口，必须同时支持MODBUS/RTU、MODBUS/TCP、SNMP、TCP/IP协议。
应带有两个干接点，一个为设备故障接点，另一个为电池告警接点。
6、具备电池纹波、电池热失控、单体内阻、单体电压、电池温度、组压、充放电电流、环境温度超限时自动告警，告警阀值可设置。
告警发生时设备发出告警声音，红色告警灯亮，干接点闭合，可通过设备查询具体告警内容。
7、后台软件能显示所有的监测数据，数据超限时自动告警，并能以数据表格、柱状图、曲线的方式显示。
所有数据可以直接打印或以EXCEL的方式导出。
8、后台软件应至少能生成以下曲线：电池组的总电压电流变化曲线、所有电池的单体电压充放电曲线、电池内阻的相对变化曲线、电池温度与环境温度变化曲线。
9、所有线缆及设备外壳必须阻燃。
10、产品必须通过第三方机构的EMC等检测以及CE、ROSH认证。
11、产品至少在二十个以上大项目中应用过，每个项目大于三千节电池。
12、厂家至少有十年以上设计、生产、安装电池在线监测设备的经验。
二、主要技术参数1、工作环境工作温度：-5℃～50℃相对湿度：5％～90％大气压强：80～110kPa2、监测能力硬件系统可监测总电池数为960节，一个收敛模块管理六组电池，每组为300节。
UPS蓄电池监测与维护项目建议书
UPS蓄电池监测与维护项目建议书UPS蓄电池组在线监测与维护项目建议书一、UPS蓄电池的重要性众所周知，由于电网的供电质量不稳定和断电的问题，对于供电稳定性要求很高的重要系统设备都必须配置UPS电源供电，一旦UPS 电源断电将给系统设备带来重大事故或损失。
UPS电源具有两个作用：1、向系统设备不间断地提供电源；2、向系统设备提供标准、稳定和纯正的正弦波交流电源，达到稳压、稳频、抑制浪涌和尖峰等等因素干扰。
目前广泛应用的在线式UPS是直接向系统设备供电的装置，蓄电池是作为市电后备的供电电源，任何时候都必须保持良好的状态，以防市电故障。
UPS蓄电池组是一个独立于交流电源的电源，在正常状态下，它处于浮充状态；在发生故障时，UPS切换到蓄电池供电，发挥其独立电源的作用。
因此，蓄电池组是UPS电源的核心，是UPS电源的心脏。
二、目前UPS电源的问题与安全隐患统计数据说明，由于我国电网供电质量不稳定，经常出现断电、电压突变、尖峰、浪涌和频率漂移等故障干扰因素。
因此，直接由电网供电的负载，其故障的45以上是由供电电源问题引起的。
而根据统计数据显示，所有UPS电源故障的80是由蓄电池失效或维护不当引起的。
UPS蓄电池维护不当其主要原因在于：11、蓄电池检测技术落后，忽视了新技术的应用，未采用有效先进的实时在线检测手段，UPS蓄电池已成为系统设备供电安全的死角。
目前，UPS电源采用的是蓄电池组端电压巡检，由于蓄电池大多处于浮充状态，这时以端电压来判断蓄电池组状态是不准确的。
2、蓄电池“免维护”的说法，使安全管理意识降低到最低点，也忽视了日常维护和管理。
UPS蓄电池的特性是充放电特性，定期的核容性放电是基本的维护措施，但是现场往往忽略了。
即使是对UPS蓄电池采取了季度定期检查和维护，大多数采用UPS带载放电，但是根本无法了解蓄电池的状态特性，大部分时间蓄电池组仍然处于无人值守无人检查状态。
对于效果或效益不明显的安全措施的重视不足，存在侥幸心理，忽视基础“防火墙”的建设。
在线电池监控和ups监控方案内容
在线电池监控和ups监控一概述 (2)二 ups监控系统 (2)三 ups的重要性 (2)四 ups的作用 (3)五 UPS蓄电池维护现状及安全隐患 (3)五 UPS蓄电池的日常检测 (4)一概述UPS在机房监控系统中属于的动力设备，动力设备就是为机房供电的。
机房监控系统一般对UPS的只提供数据监测，不对其进行控制。
常规监测的数据量输入电压、输入电流、输出电流、输出电压、旁路电压、电池使用剩余时间、电池电流、电池温度等等，具体的监控数据根据厂家提供的协议来定。
二 ups监控系统若机房中使用的1台UPS具备RS232/RS485接口，则可通过UPS的智能接口及通讯协议与现场监控服务器保持通信，可实现实时地监测输入/输出相电压、相电流；整流器、逆变器、旁路、负载等各部分的运行状态与参数。
一旦UPS报警，系统将自动切换到相应报警UPS的运行画面。
出现越限的参数将变色显示，提醒值班员注意，并立刻通过短消息进行报警。
对于重要的UPS运行参数，系统可进行曲线记录，曲线的存储时间可超过1年。
曲线中提供了方便的定位查询线，可以显示具体参数值和最大值、最小值、平均值等，方便管理员全面了解UPS的运行状况，及时地发现并解决UPS运行中出现的各种问题。
三 ups的重要性UPS即不间断电源，是一种含有储能装置，以整流器、逆变器为主要组成部分的稳压稳频的交流电源。
主要利用电池等储能装置在停电时给计算机/服务器、存储设备、网络设备等计算机、通信网络系统或工业控制系统、需要持续运转的工业设备等提供不间断的电力供应。
当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向储能装置如电池组充电；当市电中断（事故停电）时，UPS 立即将储能装置（如电池组或飞轮储能系统）的电能，通过逆变转换的方法向负载继续供应交流电，使负载维持正常工作并保护负载软、硬件不受损坏。
UPS 设备通常对电压过大和电压太低都提供保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

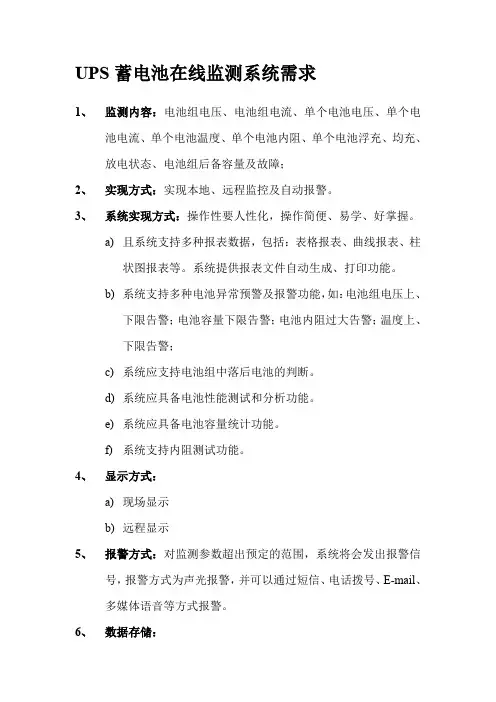

UPS蓄电池在线监测系统需求
1、监测内容：电池组电压、电池组电流、单个电池电压、单个电
池电流、单个电池温度、单个电池内阻、单个电池浮充、均充、放电状态、电池组后备容量及故障；
2、实现方式：实现本地、远程监控及自动报警。
3、系统实现方式：操作性要人性化，操作简便、易学、好掌握。
a)且系统支持多种报表数据，包括：表格报表、曲线报表、柱
状图报表等。
系统提供报表文件自动生成、打印功能。
b)系统支持多种电池异常预警及报警功能，如：电池组电压上、
下限告警；电池容量下限告警；电池内阻过大告警；温度上、
下限告警；
c)系统应支持电池组中落后电池的判断。
d)系统应具备电池性能测试和分析功能。
e)系统应具备电池容量统计功能。
f)系统支持内阻测试功能。
4、显示方式：
a)现场显示
b)远程显示
5、报警方式：对监测参数超出预定的范围，系统将会发出报警信
号，报警方式为声光报警，并可以通过短信、电话拨号、E-mail、多媒体语音等方式报警。
6、数据存储：
a)报警信息记录
b)实时监测数据等信息存储并可查询
7、数据导出：所有历史及报警数据可以导出，并可以编辑打印。
8、USP机房概况：
8.1 APC监控软件
APC UPS监控页面
8.2 UPS机房蓄电池
APC UPS使用的蓄电池UPS使用的蓄电池
APC UPS使用的蓄电池
EMERSON UPS使用的蓄电池8.3 512机房：
512机房一角
6号线APC公司的UPS（12V 8个蓄电池一组）
2、3号线公用一台APC公司的UPS（12V 16个蓄电池一组）
1号线EMERSON 公司的UPS（6V 20个蓄电池一组）8.4 412机房
APC公司的UPS（两台并联使用，12V 16个蓄电池一组）。
