一体化热电阻温度变送器
讯尔仪表 SURE-3011 一体化温度变送器 说明书
SURE-3011一体化温度变送器一、工作原理一体化温度变送器是温度仪表中的现场安装式温度变送单元。
SURE-3011一体化温度变送器集传感器同变送器为一体，直接测量各种工业过程中，-200~1600℃范围内的液体、蒸汽和气体介质的温度，将温度转变成与热电偶、热电阻电信号成正比的4~20mA统一输出信号，送显示、记录调节仪表或计算机。
作为新一代的温度变送器，SURE-3011一体化热电偶(阻)温度变送器可广泛用于冶金、石油、化工、电力、轻工、纺织、食品、国防及科研等各部门。
变送器部件是小型化的，可安装于热电偶热电阻的接线内，成为一体化温度变送器。
作为一体化温度变送器在工业现场直接输出4~20mA信号，这样既省去昂贵的补偿导线，又提高了信号长距离传送过程中的抗干扰能力。
变送器部件精度高、功耗低，使用环境温度范围宽，工作稳定可靠。
而且由于采用硅橡胶密封结构，变送器耐震、耐湿，适宜于恶劣现场环境中使用。
二、产品特点具有线性化校正功能，热电偶温度变送器具有冷端温度自动补偿功能。
压簧式感温元件，抗震性能好测量范围大（热电偶可达到1000℃以上），测量精度高机械强度高，耐压性能好响应时间短三、技术参数1.分度号及测量范围⑵.热电偶注：t为实际温度，允许可用温度度数表示，也可用实际温度的百分数表示，取其大者。
2.常温绝缘电阻⑴.热电阻热电阻在环境温度为15～35℃，相对湿度不大于80%，试验电压为10～100V（直流）电极与外套管之间的绝缘电阻≥100MΩ。
⑵.热电偶热电偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥100MΩ。
3.热响应时间当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间，通常以τ0.5表示，一般情况τ0.5≤90S。
4.最小插入深度最小置入深度不小于50mm。
5.公称压力一般是指室温下保护管所能承受的静态外压力而不破裂，试验压力取公称压力的 1.5倍。
一体化温度变送器使用注意事项
一体化温度变送器使用注意事项1.预先了解工作环境：一体化温度变送器通常在各种工业环境下使用，包括高温、高湿、腐蚀等恶劣条件。
在选择一体化温度变送器时，要了解工作环境的具体要求，包括温度范围、湿度要求、防护等级等，以确保变送器能正常工作。
2.安装位置选择：一体化温度变送器的测量精度和稳定性受到安装位置的影响。
应选择远离热源、振动源和电磁干扰的位置进行安装。
同时，变送器的安装位置需要方便进行维护和校准操作。
3.与被测温度源的连接：一体化温度变送器通常与被测温度源通过热电偶或热电阻进行连接。
在连接时需要注意选择合适的接线方式和接线材料，并确保接触良好，以保证测量精度。
4.做好温度补偿：一体化温度变送器在测量时需要进行温度补偿，以消除环境温度对测量结果的影响。
温度补偿可以通过外部温度传感器或自身内置的温度补偿元件进行。
在使用一体化温度变送器时，需要根据实际需求进行相应的温度补偿设置。
5.维护和校准：一体化温度变送器需要定期进行维护和校准，以确保其测量精度和稳定性。
维护包括清洁变送器外壳、探头和接线端子等，并检查是否有损坏或老化的部件。
校准则需要使用校准仪器进行，根据实际情况选择合适的校准方法，并按照一定的周期进行校准操作。
6.防静电干扰：一体化温度变送器是一种较为敏感的仪表，对静电干扰较为敏感。
在使用过程中，应注意避免静电的产生和积累，避免人工触摸变送器，以免影响测量精度和稳定性。
7.选择合适的供电方式：一体化温度变送器通常需要外部供电，可以选择直流电源或交流电源。
在选择供电方式时，需要根据实际需求及现场条件进行选择，并确保供电的稳定性和可靠性。
8.关注报警功能：一体化温度变送器通常具有报警功能，可以根据设定的温度上下限进行报警。
在使用过程中，需要根据实际需求设置合适的报警参数，并定期检查报警功能的正常运行。
9.注意绝缘和导线选用：一体化温度变送器的输入和输出端子需要良好的绝缘，以防止干扰和泄漏。
在进行接线时，需要选择合适的导线和绝缘材料，并确保接线可靠，杜绝出现导线断路、短路等问题。
一体化温度变送器 说明书
技术资料T I 078R /09/z h /v 1.051002073·高精度·传感器损坏或短路故障信号可预设，符合NA M UR N E 43·E M C 符合N A M UR NE 21，C E ·防爆认证—A T EX —F M —-C SA ·电气隔离·输出模拟·m i n./m ax.测量值指示功能·用户自定义线性化·线性化曲线匹配·用户自定义测量范围设定和扩展设定一体化温度变送器iTEMP HART TMT 182通用型一体化温度变送器，用于热电阻(RT D)、热电偶、电阻和电压信号输入，通过HART 协议组态，安装于传感器内部(Form B )应用场合特点·温度变送器带H AR T 议，用于将各种输入信号转换为4～20m A 输出信号·输入热电阻(R TD )热电偶(T C)电阻(Ω)电压(mV )·通过HA 协议，使用手操器DX R 275或P C (带Com m uw i n I I )进行组态·通用可组态型，适用于各种HA R 协议输入信号·通过PC 进行操作和维护·可使用C o m muw in II 操作软件、二线制技术，4～20mA 模拟输出功能和系统设计测量系统iT EMP HA R T T MT 182一体化温度变送器是二线制变送器，带模拟量输出，输入2-、3-、4-线制热电阻(R TD)信号、热电偶信号和电压信号，通过H AR T 协议，使用手操器D XR 275或P C (Co m mu w in I I)对TM T 182进行组态。
输入测量变量测量范围温度(温度线性传输)，电阻和电压变送器测量范围的变化取决于传感器连接模式和输入信号输入类型热电阻(RTD)型号测量范围P t100P t500P t1000符合I EC 751N i100N i500N i1000符合D IN 43760·接线模式：2线，3线，4线连接·2线连接时，通过软件对电缆电阻可进行补偿(0～30Ω)·3线和4线连接时，传感器电缆电阻ma x.20/每芯·传感器电流：≤0.2m AΩ-200～850℃(-328～1562°F)-200～250℃(-328～482°F )-200～250℃(-328～482°F )-60～250℃(-76～482°F )-60～150℃(-76～302°F )-60～150℃(-76～302°F )最小测量范围10K 10K 10K 10K 10K 10K热电偶(TC)电阻(Ω)10～400Ω10～2000Ω0～+1820℃(32～3308°F)0～+2320℃(32～4208°F)0～+2495℃(32～4523°F)-270～+1000℃(-454～1832°F )-210～+1200℃(-346～2192°F )-270～+1372℃(-454～2501°F )-200～+900℃(-328～1652°F)-270～+1300℃(-454～2372°F )-50～+1768℃(-58～3214°F )-50～+1768℃(-58～3214°F )-270～+400℃(-454～752°F )-200～+600℃(-328～1112°F)电阻组态B (P t Rh 30-P t Rh 6)C (W 5Re -W26R e)D (W 3Re -W25R e)E (N i Cr -CuN i )J (F e -C u Ni)K (N i Cr -Ni)L (F e -C u Ni)N (N i Cr S i-N i Si )R (P t Rh 13-P t )S (P t Rh 10-P t )T (C u -C u Ni)U (C u -C u Ni)符合I EC 584P ar t 11122·冷端补偿：内部(Pt100)·冷端精度：±1K电压信号(mV)毫伏(mV )-10～75mV 1.符合ASTM E9882.符合DIN 4371010Ω100Ω500K 500K 500K 50K 50K 50K 50K 50K 500K 500K 50K 50K5mV输出输出信号模拟量420mA 204m A3.8mA 20.5m A(T C )3.6m A 21.0m A ma x.(V -11.5V )/0.022A ()1060s U=2kV AC (/)5234s (I =3.8m A)～，～·低于测量下限输出降至·高于测量上限输出升至·传感器损坏；传感器短路热电偶除外≤或≥电流输出温度线性化，电阻线性化，电压线性化第级数字过滤器：～输入输出≤3.m A ≤mA上电过程中电源a 报警信号负载线性化传输特性过滤器电气隔离输入电流电流限制延迟开关/电气连接电源变送器端子接线图电源U =11.5～35V ，极性保护b 电流波动允许波动U ≤3V (当U ≥13V ，f =1k H z 时)S S b m ax 4～20mA 2-线3-线4-线11.5～35V 11.5～30V Ex性能特性响应时间1s参考操作条件标定温度+23℃(73.4°F )±5K最大测量误差测量精度1热电阻(R TD )类型环境温度影响(温度漂移)长期稳定性负载影响P t100N i100P t500N i500P t1000Ni 1000，，，0.2K 或0.08%0.5K 或0.20%0.3K 或0.12%热电偶(T C)K ，J ，T ，E ，L ，U N ，C ，D S ，B ，Rt yp.0.5K 或0.08%t yp.1.0K 或0.08%t yp.2.0K 或0.08%电阻信号(Ω)±0.1Ω或0.08%±1.5Ω或0.12%10～400Ω10～2000Ω电压信号(mV )±20μV 或0.08%-10～75m V范围测量测量精度11)%是相对于可调的测量范围(取大值)冷端影响电压影响≤±0.01%/V 偏离24V 满量程值的百分比·热电阻(R T D)：T =±(15pp m /K *最大测量范围+50pp m /K *预设测量范围)*△θ·热电阻(P t 100)：T =±(15pp m /K *(测量范围终值+200)+50ppm /K*预设测量范围)*△θ·热电偶(T C )：T =±(50pp m /K *最大测量范围+50pp m /K *预设测量范围)*△θ△θ=环境温度对参考温度的偏离(+23℃(73.4°F)+5K )·±0.02%/100Ω相对于满量程值·≤0.1K /年或≤0.05%/年参考条件下的数值，%相对于设定量程，最大值有效Pt 100D IN IE C 751C l.B(热电偶T C 内部冷端)d d d 安装指南·安装角度：无限制·安装区域：接线腔符合D IN 43729F or m B ；TAF 10外壳安装指南-40～+85℃(-40185F )防爆区-40～+100℃212符合EN 60654-1，C l ass C 允许IP 00，I P 66安装4g /2150H z ，符合I EC 60068-2-6抗干扰和辐射符合EN 61326-1(IE C 1326)和N AM UR N E 21～°，(-40～°F)～环境条件环境温度范围贮存温度气候等级冷凝防护等级抗震性电磁兼容性(EMC)≈40g变送器外壳：PC ，P ot ti n g ：P UR电缆max.1.75m m2机械结构尺寸变送器尺寸，mm(inche s)重量材质端子温度变送器无显示元件，可通过R e a dW i n 2000、C om m uwi n I I 或Fie l d Ca r e Pc 软件显示测量值无操作元件，通过Re ad W in2000P C 操作软件对温度变送器进行远程组态HA RT 手操器D X R 275或P C 带Co m m ub ox F X A 191和操作软件(R e a dW i n 2000，Co mm uw i n I I 或Fi e ldC a r e)PC 接口R S 232的Co m m ub ox F X A 191传感器类型和连接方式、工程单位(℃/°F)、测量范围、内部/外部冷端、二线制测量时的线阻补偿、故障模式、输出信号(4～20/204m A )()T A G +(8+16)mi n./m a x.组态接口可组态参数～、数字过滤器阻尼、偏置、描述字符、输出模拟、用户自定义线性化，测量值指示功能。
一体化温度变送器选型参数图片
一体化温度变送器■概述：一体化温度变送器是一种超小型、性能优良、高精度的新型测温仪表。
它具有体积小，重量轻、使用安装方便的特点，可直接安装在一般工业热电阻、热电偶的接线盒内，与现场传感元件构成一体化结构。
这样不仅节省了较为昂贵的补偿导线和电缆，而且减小了信号传递失真和干扰，从而获得了高精度的测量结果。
■应用范围：目前该产品被广泛地应用于石油、化工、发电厂、啤酒厂、医药、水泥、纺织、食品、环境监测、锅炉、橡胶等工业领域。
■技术参数：输出信号：4～20mA、0～10mA基本误差：?.5%，?.2%，?.1%温度漂移：≤0.01%/l℃环境温度：-40℃～80℃相对湿度：≤95%负载电阻：三线制0～10mA：0～1500Ω二线制4～20mA：0～600Ω标准工作电压：24VDC，允许工作电压范围：17V～35保护管材质：1Cr18Ni9Ti或陶瓷或钢玉管■产品特点：◆输出4～20mA标准恒流信号，与被测温度成线性关系。
◆输出高阻抗、大信号、无射频干扰影响。
◆带电源极性接反保护功能。
◆具有较强的远传功能，安装使用极为方便。
◆热电偶变送器本身具有冷端补偿、不用外接补偿导线和其它补偿措施。
■外形尺寸：■产品选型：SLWB一体化温度变送器---------------------------------------------------------------0517-********SLWB一体化温度变送器---------------------------淮安森菱仪表有限公司◇输入类型P、Pt100热电阻C、Cu50热电阻K、K分度热电偶S、S分度热电偶E、E分度热电偶◇测量范围（℃）用户指定A◇安装方式1、M27?2、M16?.53、可动法兰4、固定法兰G◇保护管材质1、1Cr18Ni9Ti2、304不锈钢3、316不锈钢◇保护管直径1、Φ122、Φ16◇插深L=mm(L代表保护管总长，I代表插深)◇选项1、普通型2、隔爆型。

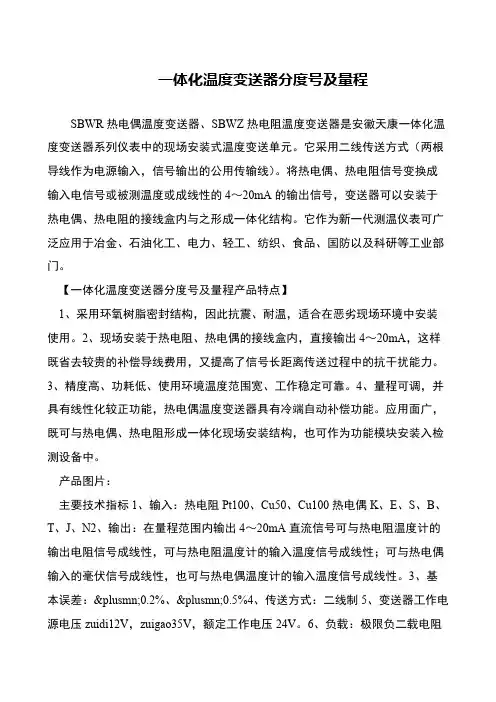

一体化温度变送器分度号及量程
一体化温度变送器分度号及量程
SBWR热电偶温度变送器、SBWZ热电阻温度变送器是安徽天康一体化温度变送器系列仪表中的现场安装式温度变送单元。
它采用二线传送方式（两根导线作为电源输入，信号输出的公用传输线）。
将热电偶、热电阻信号变换成输入电信号或被测温度或成线性的4～20mA的输出信号，变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。
它作为新一代测温仪表可广泛应用于冶金、石油化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
【一体化温度变送器分度号及量程产品特点】
1、采用环氧树脂密封结构，因此抗震、耐温，适合在恶劣现场环境中安装使用。
2、现场安装于热电阻、热电偶的接线盒内，直接输出4～20mA，这样既省去较贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。
3、精度高、功耗低、使用环境温度范围宽、工作稳定可靠。
4、量程可调，并具有线性化较正功能，热电偶温度变送器具有冷端自动补偿功能。
应用面广，既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装入检测设备中。
产品图片：
主要技术指标1、输入：热电阻Pt100、Cu50、Cu100热电偶K、E、S、B、T、J、N2、输出：在量程范围内输出4～20mA直流信号可与热电阻温度计的输出电阻信号成线性，可与热电阻温度计的输入温度信号成线性；可与热电偶输入的毫伏信号成线性，也可与热电偶温度计的输入温度信号成线性。
3、基本误差：±0.2%、±0.5%4、传送方式：二线制5、变送器工作电源电压zuidi12V，zuigao35V，额定工作电压24V。
6、负载：极限负二载电阻。
一体化温度变送器工作原理
一体化温度变送器工作原理简介一体化温度变送器是一种先进的工业控制设备，功能主要是将机械测量仪器（如的温度计或热电偶）测量到的温度数据转换成电信号，方便传输和处理。
工作原理一体化温度变送器外观依据实际应用需求设计，通常会有两个接口：输入接口和输出接口。
输入接口主要用于测量环境温度，并将测量的数据转换成标准的电信号（类比信号）。
输出接口用于将已经转换好的电信号输出到处理或控制系统中。
具体来说，一体化温度变送器的工作原理如下：1.温度传感器的电信号输入温度传感器（例如热电偶或者热电阻）将测量到的温度值转换成标准的电信号（通常是50-100 mV）并输入到一体化温度变送器的接口。
2.信号转换一体化温度变送器将输入的电信号转换成符合标准的电信号（如4-20 mA或0-10 V），以便于处理和控制。
3.电隔离与放大为了保证传输和处理的稳定性和精度，一体化温度变送器需要进行电隔离和放大。
电隔离可保证信号传输的稳定性，而放大则可提高信号的精度和范围。
4.输出电信号经过前面的处理，一体化温度变送器已经将原始的电信号转换、隔离和放大，符合标准信号输出（如4-20 mA或者0-10 V），可连接到处理或者控制系统中，进行性能分析或者控制。
应用领域一体化温度变送器适用于各种行业和应用场景。
其中包括：1.制造业在制造业中，一体化温度变送器可广泛应用于测量和控制各种工业设备的温度，如控制炉温、机器运转温度、设备的热保护等。
2.石化行业石油、天然气等石油工业，需要对各种管道、设备以及油气储藏罐进行温度测量和控制。
而一体化温度变送器可以满足各种环境和工作场景下的精度和便携性要求，提高石化生产线的效率和安全性。
3.建筑行业一体化温度变送器可以应用于各种建筑物的温度测量和控制，如空调电力控制、地暖温度控制、风管、放热器等，能够提高建筑物的舒适性和安全性。
结论一体化温度变送器作为一种高效、精确而便携的控制设备，广泛应用于制造业、石化行业、建筑行业等各种领域。
上海谷田自动化仪表 热电偶 热电阻 一体化温度变送器 说明书
概述General是一家专业制造温度传感器和变送器的工厂，是中国工业温度检测仪表的主要供应商之一，我们拥有完整的机械加工和电子产品生产设备，它已经成为了工业温度测量领域的领跑者之一。
我们的温度仪表精度高，可靠性好且价格经济，同时我们根据客户的需要提供非标准件产品的定制服务和所有需要的附件。
我们设立了I级检定标准的温度校验室，拥有行业内最高端的检测设备，且通过了国家计量院和上海计量院权威部门的检定认证。
在上海工厂成立了自己的研发中心，与高校、科研所建立了技术合作伙伴关系，聘请多位著名专家指导监督生产，针对任何特殊的测量需要，各种机械结构的传感器、热套管、外壳能够确保仪表即使在恶劣的环境中（如防爆场合、化工厂、发电厂）也能保持最好的性能，从单个的测量点到数百个乃至1000个测量点的大型工厂，都能为客户提供最快速，最优化的解决方案，将用我们在这一领域的丰富经验为您提供最优质的服务。
GTAM始终做品质最好，为客户提供最高质量水准的国际级产品。
GTAM is a company specializing in producing temperature sensors and transmitters and one of the important suppliers of China industrial temperature instruments. With the complete equipment of machining and electronics production, the company has become one of the leaders in the realm of industrial temperature measurement. The company’s temperature measuring instruments are precise, reliable and economical. Moreover, the company can provide ordering service of nonstandard products and all necessary accessories according to different demand of users. .The company established a temperature calibration laboratory of grade I calibration standard and has the most high-end measuring equipment in this line, which has passed the calibration certification of such authorities as National Measurement Institute and Shanghai Measurement Institute.We have set up the temperature check office of Class I inspection standard and possesses top detection equipment among the trade and have passed the inspection and attestation of the authorities like National Measurement Institute and Shanghai Measurement Institute.The company set up a R&D Center in Shanghai, established technical cooperative partnership with universities and research institutes and invited many famous experts to direct and supervise production. Aimed at special measurement requirements, the sensors, thermal sleeves and casings of various machineries are provided to ensure instruments keep the top performance even in severe environment (such as the environment of anti-explosion requirement, chemical plants and generating plants). The company can provide fast and optimized solution for the factories that have single measuring point or hundreds of even thousands of measuring points. The company will provide you with the high-quality service by the rich experience in this line.GATM always manufacture the best products and provide users with international -level products of top quality.GTAM Expert™装配式热电偶Assembly Thermocouple工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表、调节器、PLC和DCS系统配套使用。
一体化温度变送器
一体化温度变送器使用说明书金湖飞云仪表有限公司一、概述WZPB温度变送器是小型的带回路供电的二线制温度变送器。
它接受标准分度号的热电阻输入信号，产生与被测温度呈线性的标准直流电流（4~20mADC）输出信号，实现对各种现场温度的测量与信号传输。
其测量精度、传输距离以及抗干扰能力都优于其它同类测温仪表。
WZPB温度变送器能非常方便地与各种二次仪表或计算机系统配套，从而实现对现场温度的检测与控制。
可广泛用于石油、化工、冶金、电站、轻工、医药等各个工业部门和科研单位。
二、特点1、WZPB温度变送器具有线性化电路，其输出直流电流信号与被测温度呈线性关系。
2、变送器采用固体化密封封装，能耐腐蚀、防振动，使用环境温度范围宽。
3、4~20mA DC大信号电流输出，信号传输失真小，抗干扰能力强，传输距离远。
4、静态功耗小，可与安全栅构成本质安全型防爆系统，直接安装在危险场所；安装在隔爆接线盒内可组成隔爆变送系统。
5、采用二线制及一般铜导线传输，可节省昂贵的补偿导线费用。
6、应用灵活，WZPB温度变送器也可在现场带指针表头和数显表头显示温度可与调节仪、记录仪、显示仪配套使用，隔离型可直接进入计算机控制系统。
三、技术指标1、基本精度：热电阻温度模块±0.2%FS、±0.5%FS2、测温原件：热电阻：Pt100/Pt10/BA1/BA2/Cu50/Cu53/Cu100。
热电偶K/E/S/T/J3、输出信号4~20mA DC直流电流信号，与被测温度呈线性关系，二线制传输。
4、电源电压：24VDC，并具有反向保护功能。
5、负载电阻（RL）：当信号为20mADC输出，并保证恒流的条件下，负载电阻RL与供电电压Vs之间的关系式是：RL=Vs-12/0.02Ω，正常为250Ω6、环境温度影响（温漂）：在规定的环境温度内，温度每变化10℃，输出变化小于量程的0.1%四、接线图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
负载影响 ≤±0.02%量程上限/100Ω（数据参照满量程输出20mA）
振动影响 符合IEC60068-2-6、4g/2...100HZ的标准
输出信号
信号 Байду номын сангаас-20mA 1-5VDC 传感器信号
类型 线性 线性 线性
输出方式 二线制 三线制 二线、三线、四线制
绝缘电阻 ≥20MΩ@参考条件下，100VDC
重量约：190g
螺纹型带DIN43650接头（D1）带延长管整机尺寸图 （单位：mm）
重量约：160g
螺纹型M带2航0X空1接.5头（H1）带延长管整机尺寸图 （单位G：Bm-Tm19）3-2003
重量约：200g
免责声明：所有数据仅用于产品说明，不具法律约束力。相关技术细节可能因进一步改善而有所变更 2016.03.V1.0
电磁兼容环境
序号测试项目
基本标准
测试条件
1 辐射干扰（外壳）
GB/T 9254/CISPR22
30MHz-1000MHz
2 传导干扰（直流电源端口）
GB/T 9254/CISPR22
0.15MHz-30MHz
3 静电放电（ESD）抗扰度 4 射频电磁场抗扰度 5 工频磁场抗扰度 6 电快速瞬变脉冲群抗扰度 7 浪涌抗扰度
性能测试标准及基准条件
测试标准：GB/T30121/IEC60751；基准条件：从零点开 始的量程，4-20mA模拟输出，端基微调至设定值
性能指标
总体性能包括并不限于【参考精度】、【环境温度影响】、 和其它影响的综合误差 典型精度：±0.5%量程上限 年稳定性：优于0.05%量程上限或0.1℃/年两者中取较大者 @校验条件下
LG200-DRD（H）一体化热电阻温度变送器
产品选型资料
电气连接附件（针对电压、电流信号输出）
航插直头（J1）
标识 二线制 三线制 四线制
1/棕 棕 黑 2/白 蓝
3/蓝 白
4/黑
电源+ 电源-
电源+
信号+ 电源-
电源+ 信号信号+ 电源-
航插直头（J4）
标识 二线制 三线制 四线制
1
电源+
电源+
标识 二线制 三线制 四线制
1
电源+
电源+
电源+
2
电源-
电源-
电源-
3
信号+
信号+
信号-
M12*1-4芯航空插头（H1）
43 12
标识 二线制 三线制 四线制
1
电源+ 电源+ 电源+
2
信号-
3
信号+ 信号+
4
电源-
电源-
电源-
免责声明：所有数据仅用于产品说明，不具法律约束力。相关技术细节可能因进一步改善而有所变更 2016.03.V1.0
产品概述 简介
LG200-DRD（H）一体化热电阻温度变送器
LG200温度变送器采用专用集成电路与表 面封装技术的信号变送模块，并可选内置带背 光和按键操作的LCD显示模块。一体化耐瞬变 电压端子块，满足四级标准（差模电压： 2000V，共模电压：4000V），适用于恶劣的 浪涌电压场合。LG200温度变送器为任何温度 测量工况提供了一个灵活、可靠的解决方案。
电气连接（针对传感器信号输出） DIN43650（Ｄ1）
21 二线制
32 1
1 23
三线制
四线制
M12*1-4芯航空插头（H1）、航插直头（J1）、航插弯头（J2） 、航插直头（J4）、航插弯头（J5）
H1
J1
J2
43 12
棕
棕
黑
黑
蓝
蓝
白
白
棕色黑色
14
棕色 蓝色 黑色
13 4
棕色 白色蓝色 黑色
1 23 4
重量约：170g
LG200-DRD（H）一体化热电阻温度变送器
尺寸图
法兰型带DIN43650接头（D1）带延长管整机尺寸图 （单位：mm）
卡箍型带DIN43650接头（D1）带延长管整机尺寸图 （单位：mm）
过程连接（M01）（单位：mm） SW27
重量约：1.20k g
过程连接（G01）（单位：mm） SW27
v（ft/s） v（m/s）
295 90
260 80
230 70
165 60
50 130
40 100
30 65
20
30 10
0
0
L（mm）
B 100 200 300 400 500
管径10mm 管壁厚1mm 管径12mm 管壁厚2mm
A：水，T=50℃ B：过热蒸汽，T=400℃
L：浸入深度 V：流速
4
材质 SUS304不锈钢
6
SUS304不锈钢
M01 G01
过程连 外螺纹M20*1.5，GB/T192-2003 接规格 外螺纹G1/2，EN837
R01
K01 K02 H01 H02
外螺纹1/2-14NPT，ANSI/ASME B1.20.1 Tri-Clamp 1-1/2"，快装卡箍 Tri-Clamp 2"，快装卡箍 HG/T20592-2009DN50PN10 法兰 HG/T20592-2009DN25PN10 法兰
LG200-DRD（H）一体化热电阻温度变送器
规格参数
量程及范围极限
-50-400℃，最小量程100℃ 以上测量量程也可换算为以 F或K等单位表示。可根据要求提 供其他测量量程。设置高、低限值要求：低限值（LRV）与 高限值（URV）在量程上下限范围内取值，最小量程≤｜ URV-LRV｜≤量程上限
参考精度
依据标准和测试基准条件，包括线性（BFSL）、迟滞、重复 性。校准温度：20℃±5℃
线性输 典型值 出精度
±0.5%量程上限 全量程
环境温度影响（参考温度22℃） ≤±0.005%量程上限/℃，基准温度22℃
电源影响 ≤±0.01%量程上限/V，基准电压24V（数据参照满量程输出 20mA）
电源+
2
信号-
3
信号+
信号+
4
电源-
电源-
电源-
航插弯头（J2） 航插弯头（J5）
标识 二线制 三线制 四线制
1/棕 棕 黑 2/白 蓝 白 3/蓝
4/黑
电源+ 电源-
电源+
信号+ 电源-
电源+ 信号信号+ 电源-
标识 二线制 三线制 四线制
1
电源+
电源+
电源+
2
信号-
3
信号+
信号+
4
电源-
电源-
电源-
4kV（触点），8kV（空气） 10V/m（80MHz-1GHz） 30A/m 2kV（5/50ns，100kHz） 1kV（线线之间） 2kV（地线之间）（1.2us/50us） 3V（150kHz-80MHz）
注1：性能等级A级时，在技术规范极限内性能正常 注2：性能等级B级时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变
P（PSI） P（bar）
5000 350
4300 300
3600 250
A
2900 200
2100 150
1400 100
700 50
0
0
150 200 250 300 350 400
L（mm）
P（PSI） P（bar）
5000 350
4300 300
3600 250
B
2900 200
2100 150
环境条件
总阻尼时间常数：等于电子线路部件和导热系数之和 响应时间≤10s@水中0.4m/s，6mm外径
项目
操作条件
使用环境温度范围 -40-85℃
储存环境温度范围 -40-100℃
使用环境湿度范围 0-95%RH
防护等级
IP65
响应时间（测试条件符合IEC60751标准，0.4m/s水流，10℃步进测试）
热保护套管 外径
响应时间
缩径管 5.3mm
10mm（壁厚1mm）
t50
7.5s
t90
21s
12mm（壁厚1mm）
t50
7.5s
t90
21s
16mm（壁厚1mm）
t50
-
t90
-
注意！ 上述响应时间不包括温度变送器的响应时间。
安装条件
锥形管 6.6mm或 9mm
11s 37s
11s 37s
直形管
18s 55s
LG200-DRD（H）一体化热电阻温度变送器
规格参数
最大介质流速（热保护套管所能承受的最大介质流速随插入深度的增加而降低，见下图）
v（tf/s） v（m/s）
145 45
130 40
115 35
100 30
80 25 20
65 15
50 10
30 5
15
0
0
L（mm）
A 100 200 300 400 500
传感器类型 Pt100铂电阻
电气连接选型
选项代码 说明
D1
DIN43650连接件，防护等级IP65
H1
航空插头，4芯M12*1，防护等级IP67
输出方式选型
选项代码 类型 说明
F
信号输 4-20mA，适用供电电压10-30VDC
1
