【CN209781012U】车辆及其尿素系统【专利】
一种车用尿素SCR系统的混合装置[发明专利]

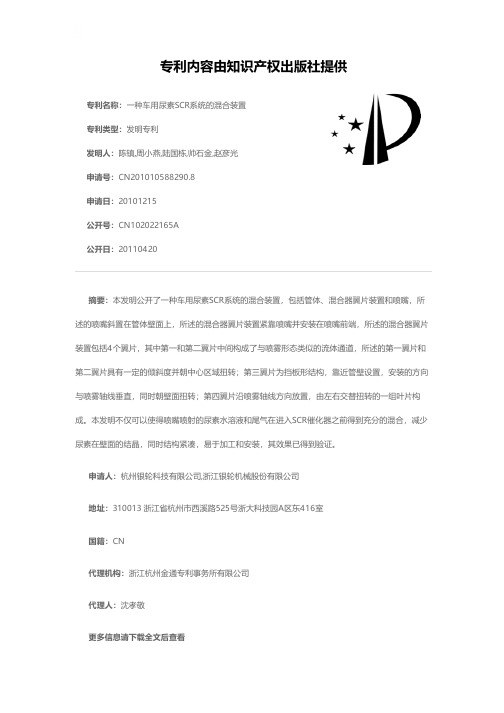

![一种车用尿素SCR系统的混合装置[发明专利]](https://img.taocdn.com/s3/m/3994aa61bceb19e8b9f6ba2f.png)
专利名称：一种车用尿素SCR系统的混合装置专利类型：发明专利
发明人：陈镇,周小燕,陆国栋,帅石金,赵彦光申请号：CN201010588290.8
申请日：20101215
公开号：CN102022165A
公开日：
20110420
专利内容由知识产权出版社提供
摘要：本发明公开了一种车用尿素SCR系统的混合装置，包括管体、混合器翼片装置和喷嘴，所述的喷嘴斜置在管体壁面上，所述的混合器翼片装置紧靠喷嘴并安装在喷嘴前端，所述的混合器翼片装置包括4个翼片，其中第一和第二翼片中间构成了与喷雾形态类似的流体通道，所述的第一翼片和第二翼片具有一定的倾斜度并朝中心区域扭转；第三翼片为挡板形结构，靠近管壁设置，安装的方向与喷雾轴线垂直，同时朝壁面扭转；第四翼片沿喷雾轴线方向放置，由左右交替扭转的一组叶片构成。
本发明不仅可以使得喷嘴喷射的尿素水溶液和尾气在进入SCR催化器之前得到充分的混合，减少尿素在壁面的结晶，同时结构紧凑，易于加工和安装，其效果已得到验证。
申请人：杭州银轮科技有限公司,浙江银轮机械股份有限公司
地址：310013 浙江省杭州市西溪路525号浙大科技园A区东416室
国籍：CN
代理机构：浙江杭州金通专利事务所有限公司
代理人：沈孝敬
更多信息请下载全文后查看。
【CN209743010U】尿素加热系统及车辆【专利】

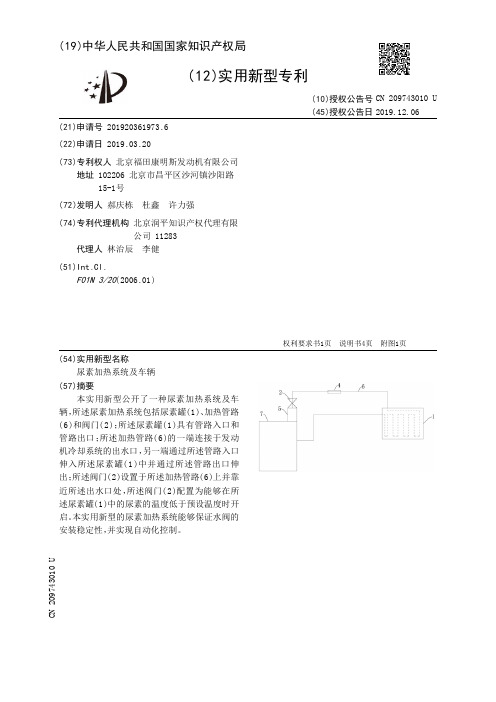

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920361973.6(22)申请日 2019.03.20(73)专利权人 北京福田康明斯发动机有限公司地址 102206 北京市昌平区沙河镇沙阳路15-1号(72)发明人 郝庆栋 杜鑫 许力强 (74)专利代理机构 北京润平知识产权代理有限公司 11283代理人 林治辰 李健(51)Int.Cl.F01N 3/20(2006.01)(54)实用新型名称尿素加热系统及车辆(57)摘要本实用新型公开了一种尿素加热系统及车辆，所述尿素加热系统包括尿素罐(1)、加热管路(6)和阀门(2)；所述尿素罐(1)具有管路入口和管路出口；所述加热管路(6)的一端连接于发动机冷却系统的出水口，另一端通过所述管路入口伸入所述尿素罐(1)中并通过所述管路出口伸出；所述阀门(2)设置于所述加热管路(6)上并靠近所述出水口处，所述阀门(2)配置为能够在所述尿素罐(1)中的尿素的温度低于预设温度时开启。
本实用新型的尿素加热系统能够保证水阀的安装稳定性，并实现自动化控制。
权利要求书1页 说明书4页 附图1页CN 209743010 U 2019.12.06C N 209743010U权 利 要 求 书1/1页CN 209743010 U1.一种尿素加热系统，其特征在于，所述尿素加热系统包括尿素罐(1)、加热管路(6)和阀门(2)；所述尿素罐(1)具有管路入口和管路出口；所述加热管路(6)的一端连接于发动机冷却系统的出水口，另一端通过所述管路入口伸入所述尿素罐(1)中并通过所述管路出口伸出；所述阀门(2)设置于所述加热管路(6)上并靠近所述出水口处，所述阀门(2)配置为能够在所述尿素罐(1)中的尿素的温度低于预设温度时开启。
2.根据权利要求1所述的尿素加热系统，其特征在于，所述加热管路(6)伸入所述尿素罐(1)中的部分呈蛇形蜿蜒延伸。
【CN209705322U】一种车用尿素液溶液调节阀【专利】

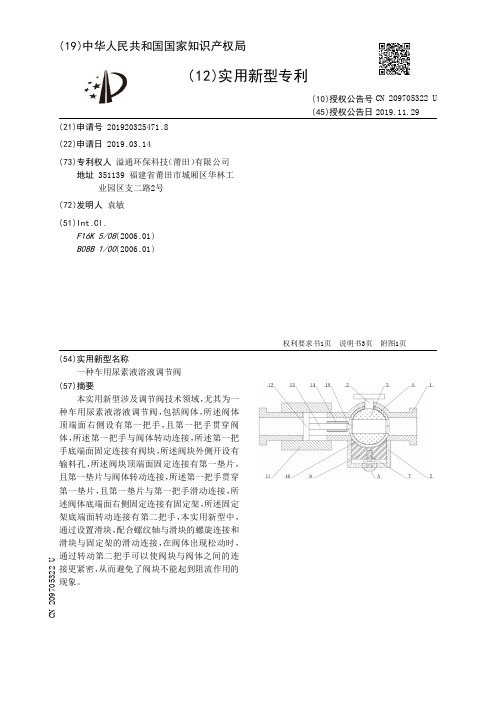

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920325471.8(22)申请日 2019.03.14(73)专利权人 溢通环保科技（莆田）有限公司地址 351139 福建省莆田市城厢区华林工业园区支二路2号(72)发明人 袁敏 (51)Int.Cl.F16K 5/08(2006.01)B08B 1/00(2006.01)(54)实用新型名称一种车用尿素液溶液调节阀(57)摘要本实用新型涉及调节阀技术领域，尤其为一种车用尿素液溶液调节阀，包括阀体，所述阀体顶端面右侧设有第一把手，且第一把手贯穿阀体，所述第一把手与阀体转动连接，所述第一把手底端面固定连接有阀块，所述阀块外侧开设有输料孔，所述阀块顶端面固定连接有第一垫片，且第一垫片与阀体转动连接，所述第一把手贯穿第一垫片，且第一垫片与第一把手滑动连接，所述阀体底端面右侧固定连接有固定架，所述固定架底端面转动连接有第二把手，本实用新型中，通过设置滑块，配合螺纹轴与滑块的螺旋连接和滑块与固定架的滑动连接，在阀体出现松动时，通过转动第二把手可以使阀块与阀体之间的连接更紧密，从而避免了阀块不能起到阻流作用的现象。
权利要求书1页 说明书3页 附图1页CN 209705322 U 2019.11.29C N 209705322U权 利 要 求 书1/1页CN 209705322 U1.一种车用尿素液溶液调节阀，包括阀体(1)，其特征在于：所述阀体(1)顶端面右侧设有第一把手(2)，且第一把手(2)贯穿阀体(1)，所述第一把手(2)与阀体(1)转动连接，所述第一把手(2)底端面固定连接有阀块(3)，所述阀块(3)外侧开设有输料孔(a)，所述阀块(3)顶端面固定连接有第一垫片(4)，且第一垫片(4)与阀体(1)转动连接，所述第一把手(2)贯穿第一垫片(4)，且第一垫片(4)与第一把手(2)滑动连接，所述阀体(1)底端面右侧固定连接有固定架(5)，所述固定架(5)底端面转动连接有第二把手(6)，所述第二把手(6)顶端面固定连接有螺纹轴(7)，且螺纹轴(7)贯穿固定架(5)，所述螺纹轴(7)与固定架(5)转动连接，所述螺纹轴(7)外侧顶端螺旋连接有滑块(9)，所述滑块(9)与固定架(5)滑动连接，所述滑块(9)顶端面转动连接有第二垫片(10)，且第二垫片(10)与阀块(3)固定连接，所述阀体(1)外侧滑动连接有套管(11)，所述套管(11)内侧固定连接有滑杆(12)，所述滑杆(12)贯穿阀体(1)，所述滑杆(12)与阀体(1)滑动连接，所述滑杆(12)右端面固定连接有支撑轴(13)。
一种车用尿素回流系统[实用新型专利]
![一种车用尿素回流系统[实用新型专利]](https://img.taocdn.com/s3/m/3ee6b7f5fad6195f312ba6ff.png)
专利名称：一种车用尿素回流系统专利类型：实用新型专利
发明人：李小功
申请号：CN201922143434.8申请日：20191204
公开号：CN211169986U
公开日：
20200804
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种车用尿素回流系统，属于车用尿素生产技术领域。
一种车用尿素回流系统，包括壳体，壳体内部中空形成分离腔，分离腔上部设有进水管，进水管下方设有电场组件，分离腔下部设有膜组件，壳体外部设有蓄水箱，蓄水箱上端通过回流管与壳体右端相连通。
本实用新型涉及一种车用尿素回流系统，通过在壳体内侧上部设置电场组件，在壳体内侧下部设置膜组件，使得在直流电场的作用下，实现离子定向迁移，从而完成水的深度除盐，这样重复利用水资源，能节省厂家生产成本，提供生产效率，避免浪费水资源。
申请人：广州蓝禾素环保科技有限公司
地址：510000 广东省广州市番禺区大龙街新桥村文桥路4号之二2栋101
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920195804.X
(22)申请日 2019.02.14
(73)专利权人 芜湖佳景科技有限公司
地址 241000 安徽省芜湖市三山经济开发
区黄垅路9号
专利权人 中国国际海运集装箱（集团）股份
有限公司
(72)发明人 胡远航 唐德钢 杨隆国 万文明
章安徽 范雁欣 洪婷婷
(74)专利代理机构 深圳市隆天联鼎知识产权代
理有限公司 44232
代理人 刘抗美
(51)Int.Cl.
F01N 3/20(2006.01)
F01N 3/28(2006.01)
F01N 13/18(2010.01)F01N 13/08(2010.01)
(54)实用新型名称
车辆及其尿素系统
(57)摘要
本实用新型提供了一种车辆及其尿素系统，
涉及车辆零件技术领域。
该尿素系统包括支架和
设于支架上的尿素箱。
支架包括主体架与辅助
架。
其中，主体架包括基部与延伸部。
辅助架与基
部之间形成了容置空间，另辅助架与延伸部之间
形成了扩展容置空间。
其作用在于，容置空间用
于安置尿素箱，扩展容置空间可以安置车辆其他
零部件譬如油气分离器等。
整个支架可以将尿素
系统等的多个相关零件固定在一个总成支架上。
支架结构集成度高，占用整车空间少。
管路集中，
极大缩短管路长度。
降低了成本，
便于后期维护。
权利要求书1页 说明书4页 附图1页CN 209781012 U 2019.12.13
C N 209781012
U
权 利 要 求 书1/1页CN 209781012 U
1.一种车辆的尿素系统，其特征在于，包括支架和设于所述支架上的尿素箱，所述支架包括：
主体架，包括基部和从基部的一端弯折延伸出的延伸部；
辅助架，连接所述基部与所述延伸部；所述辅助架与基部之间形成用于容置所述尿素箱的容置空间；所述辅助架与所述延伸部之间形成扩展安装空间。
2.根据权利要求1所述的尿素系统，其特征在于：
所述基部包括两根并排间隔的主杆；所述延伸部包括由所述主杆的后端弯折延伸出的延伸杆；所述主杆与所述延伸杆一体成型；
所述辅助架分别连接所述主杆与所述延伸杆。
3.根据权利要求2所述的尿素系统，其特征在于：
所述辅助架包括两根折弯杆；两根所述折弯杆分别与两所述主杆一一对应设置；
所述折弯杆的两个端部分别连接所述主杆和所述延伸杆。
4.根据权利要求3所述的尿素系统，其特征在于：
所述折弯杆为L形结构，包括一体折弯出的两个支杆段；
其中一个所述支杆段垂直连接所述主杆上，该支杆与主杆的连接处靠近所述延伸杆；另一个所述支杆与所述延伸杆远离所述主杆的端部连接。
5.根据权利要求2所述的尿素系统，其特征在于：
所述基部还包括至少一根第一连接杆；所述第一连接杆分别连接两所述主杆；
所述延伸部还包括至少一根第二连接杆，所述第二连接杆分别连接两所述延伸杆。
6.根据权利要求5所述的尿素系统，其特征在于：
所述第一连接杆开设有多个间隔分布的连接孔。
7.根据权利要求2所述的尿素系统，其特征在于：
所述延伸杆包括一体折弯成型的斜杆段和竖杆段；
所述斜杆段的一端与所述主杆的后端折弯连接，斜杆段与主杆之间形成钝角夹角；所述竖杆段由所述斜杆段的另一端延伸形成。
8.根据权利要求7所述的尿素系统，其特征在于：
所述竖杆段开设有多个间隔分布的安装孔。
9.一种车辆，其特征在于：
所述车辆包括权利要求1-8中任一项所述的尿素系统；所述支架固定连接车辆车架。
10.根据权利要求9所述的车辆，其特征在于：
所述车辆还包括辅助系统；
所述辅助系统包括油气分离器、计量喷射泵和/或防冻液电磁阀；所述辅助系统容置在所述支架的扩展容置空间内。
