新安装RCS-915F型母线保护检验标准化作业指导书

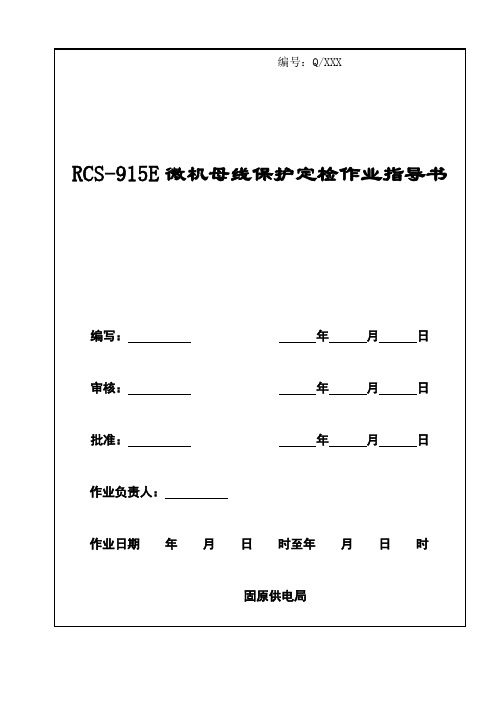

RCS-915E微机母线保护定检作业指导书
一、范围本作业指导书适用于固原供电局变电站330KV母差失灵保护路保护装臵作业程序。
二、引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
1、DL 408—-1991 电业安全工作规程（发电厂和变电所电气部分）2、JJG 1027—1991 测量误差及数据处理3、DL/T 623—1997 电力系统继电保护和安全自动装臵运行评价规程4、JB/T 9568—2000 电力系统继电器、保护及自动装臵通用技术条件5、DL/T 5136—2001 火力发电厂、变电所二次接线设计技术规程6、[急件]（87）电生供字第254号继电保护和电网安全自动装臵现场工作保安规定7、（87）水电电生字第108号继电保护及电网安全自动装臵检验条例8、DL/T 624—1997 继电保护微机型试验装臵技术条件9、GB/T 7261—2000 继电器及装臵基本试验方法10、DL/T 478—2001 静态继电保护及安全自动装臵通用技术条件11、DL/T 527—2002 静态继电保护装臵逆变电源技术条件12、DL/T 670—1999 微机母线保护装臵通用技术条件13、GB 14285—1993 继电保护和安全自动装臵技术规程14、RCS-915E微机母线保护装臵厂家使用说明书15、RCS-915E微机母线保护装臵厂家技术说明书16、RCS-915E微机母线保护装臵厂家调试大纲三、修前准备1、准备工作安排2、作业人员要求3、备品备件（无）4、工器具5、材料6、定臵图及围栏图7、危险点分析8、安全措施9、人员分工四、流程图五、作业程序及作业标准1、开工2、检修电源的使用3、检修内容和工艺标准4、竣工七、验收八、作业指导书执行情况评估附录 A（资料性附录）RCS-915E微机母线保护定检试验报告A．1保护屏接线及插件外观检修A．2保护屏上压板检查A．3屏蔽接地检查A．4绝缘测试记录A．5逆变电源检查A．6软件版本及CRC码检验A．7零漂值检查A．8交流回路检查A．8．1交流量线性度校验A．8．1．1交流电流线性度校验（单位：A）A．8．1．2交流电压线性度检查（单位：V）A．9输出接点检查A．10开关量输入检查A．10．1隔离开关接点及失灵接点检查(填正确或不正确)A．10．2保护投退压板检查A．11保护定值检验A．11．1 整定单核对A．11．2 差动动作电流校验A．11．3 比率制动特性校验A．12 时间元件测试A．13 电流互感器断线定值测试A．14 整组试验在直流额定电压下进行内部传动，交流电流、电压必需从端子排上通入试验，并按本保护展开图的要求，对保护直流回路上的各分支回路(包括直流保护回路、出口回路、信号回路及遥信回路)进行认真的传动，检查各直流回路接线的正确性(一次不允许传动断路器，则严禁带断路器传动，所有出口压板应全部退出，并做好记录)A．15 室外检查清扫及检查母差端子箱、螺丝压接检查情况：；A．16 状态检查A．16 终结附录 B（资料性附录）现场工作安全技术措施。
RCS-915AB微机母线保护装置检验规程
3）模拟交流回路断线，交流断线报警的远动和中央信号接点应由断开变为闭合
4）改变任一隔离开关位置开入，隔离开关位置报警的远动和中央信号接点应由断开变为闭合
5）投入母差保护连接片及投母差保护控制字，模拟I母故障，保护动作跳I母，母差跳I母的远动和中央信号接点应由断开变为闭合
6
绝缘试验
采用1000V兆欧表分别测量各组回路间及各组回路对地的绝缘电阻，绝缘电阻应大于10MΩ
应该拔出隔离的插件一定要拔出，防止在测绝缘和耐压的过程中将插件上的电容击穿
7
通电检查
（1）将插件全部插入
（2）投入保护连接片
（3）连接打印机，给打印机装上纸
（4）电压切换开关置双母位置
（5）给装置和打印机送电，观察面板指示灯、液晶显示、打印机指示灯显示应正常
（2）同（1）项所述方法一样校验管理板的交流量采样精度，其误差应小于±5%
特别注意检查保护跳闸连接片及放电连接片在断开位置
10
输入接点检查
（1）进入“保护状态”菜单中“保护板状态”的“开入量状态”子菜单，在保护屏上分别进行刀闸位置接点、失灵接点的模拟导通和各连接片投退在液晶显示的开关量输入状态相应改变。
4）电压闭锁元件。
在满足比率差动元件动作的条件下，分别检验保护的电压闭锁元件中相电压、负序和零序电压定值，误差应在±5%以内。
5）投母联带路方式。
将“投母联兼旁路主接线”控制字整定为1，投入母联带路连接片，短接元件1的I母刀闸位置和I母带路开入。
将元件1TA和母联TA反极性串联通入电流，装置差流采样值均为零；将元件1TA和母联TA同极性串联通入电流，装置大差及I母小差电流均为两倍试验电流。投入带路TA极性负连接片，将元件1TA和母联TA同极性串联通入电流，装置差流采样值均为零；将元件1TA和母联TA反极性串联通入电流，装置大差及I母小差电流均为两倍试验电流
RCS-915母差保护部分检验作业指导书
编号：Q/×××变电站母线RCS-915AB保护（配RCS-918A复压闭锁）部分校验作业指导书（试行）作业负责人：作业日期年月日至年月日华北电网有限公司前言为进一步加强华北电网继电保护校验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。
通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。
本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。
本作业指导书的附录A、附录B及附录C、分别为保护装臵的主要技术参数、试验报告及现场工作安全技术措施，是本作业指导书不可分割的部分，具有与本指导书相同的效力。
本作业指导书由华北电网有限公司提出，京津唐电网继电保护作业指导书编写工作组负责编写，由华北电力调度局负责解释。
本作业指导书起草人：赵维洲李洪书本作业指导书审核人：王澎本作业指导书自发布之日起执行。
第 1 页共27页1范围本指导书适用于京津唐电网110Kv～２２０kV双母线结构RCS-915AB型母线保护(配RCS-918A复压闭锁装臵)部分项目的检验。
本指导书是以装臵最大化配臵给出的元件数，现场作业应以一次设备实际运行的支路数进行检验。
2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
2．1 DL 408-91《电业安全工作规程》（发电厂和变电所电气部分）2．2 GB 7261-2001《继电器及继电保护装臵基本试验方法》2．3 GB 14285-93《继电保护和安全自动装臵技术规程》2．4 DL 478-2001《静态继电保护及安全自动装臵通用技术条件》2．5 JB/T 9568—2000 《电力系统继电器、保护及自动装臵通用技术条件》2．6 DL/T 5136—2001 《火力发电厂、变电所二次接线设计技术规程》2．7（87）水电电生字第108号《继电保护及电网安全自动装臵检验条例》2．8 DL/T 624—1997 《继电保护微机型试验装臵技术条件》2．9 DL/T 527—2002 《静态继电保护装臵逆变电源技术条件》2．10 DL/T 670—1999 《微机母线保护装臵通用技术条件》2．11 RCS-915AB微机母线保护装臵厂家使用说明书2．12 RCS-915AB微机母线保护装臵厂家技术说明书2．13 RCS-915AB微机母线保护装臵厂家调试大纲2．14 反措要求管理规定和文件(略)3修前准备3.1准备工作安排第 2 页共27页3.2人员要求3.3备品备件第 3 页共27页3.4工器具3.5材料第 4 页共27页3.6危险点分析3.7安全措施第 5 页共27页3.8人员分工第 6 页共27页4. RCS-915AB保护(配RCS-918A型复压闭锁)部分检验流程图工作负责人：第 7 页共27页5作业程序及作业标准(试验记录见附录B)5.2检验电源的使用5.3检修验内容和检验方法第 8 页共27页第 9 页共27页5.4竣工6验收记录7作业指导书执行情况评估附录A（资料性附录）附录B（资料性附录）母线RCS-915AB母线保护(配RCS-918A复压闭锁)部分检验试验报告B.1所需仪器仪表B．2保护屏后接线及插件外观检查B．3保护屏上压板检查B．4绝缘测试记录卡B．5通电初步检查B．6开入量检查B．6．1 RCS-915AB保护装臵开入量检查B．6．1．1隔离开关位臵接点检查(填正确或不正确)B．6．1．3保护压板投退检查(填正确或不正确)B．6．1．4 其它开关输入量检查(填正确或不正确)B．6．2 RCS-918A复压闭锁装臵开入量检查B．6．2．1 压板投退检查(填正确或不正确)B．6．2．2 其它开关输入量检查(填正确或不正确)B．7模数变换系统检验B．7．1 RCS-915AB保护装臵模数变换系统检验B．7．2 RCS-918A复压闭锁装臵模数变换系统检验B．8保护定值检验B．8．1 RCS-915AB保护整定值单核对B．9整组传动试验在直流额定电压下进行内部传动，交流电流、电压必需从端子排上通入试验，并按本保护展开图的要求，对保护直流回路上的各分支回路(包括直流保护回路、出口回路、信号回路及遥信回路)进行认真的传动，检查各直流回路接线的正确性(一次不允许传动断路器，则严禁带断路器传动，所有出口压板应全部退B．10 带负荷检验B．10．1各支路中性线电流的测试B．11状态检查B．12终结附录C（规范性附录）。
RCS-915母线保护培训教材介绍
特别需要说明，由于本套培训教材中涉及了相当多的电力系统背景的相关知识（继电保护、变 电站自动化、电力系统通讯和自动控制等） ，所以读者需要这些知识有相当的了解，以便能够更好地 理解本培训教材的内容。
பைடு நூலகம்
版权声明
说明书版本: R1.00 P/N: ZL_PXJC.0104.0912 Copyright © 2008 南京南瑞继保电气有限公司版权所有 我们对本文档及其中的内容具有全部的知识产权。 除非特别授权， 禁 止复制或向第三方分发。 凡侵犯本公司版权等知识产权的， 本公司必 依法追究其法律责任。 我们定期仔细检查本文档中的内容，在后续版本中会有必要的修正。 但不可避免会有一些错误之处，欢迎提出改进的意见。 我们保留在不事先通知的情况下进行技术改进的权利。 南京南瑞继保电气有限公司 中国南京江宁区苏源大道 69 号 电话：86-25-87178185, 传真: 86-25-87178208 网址: 电子信箱: nr_techsupport@
RCS-915 系列母线保护装置 培训教材
RCS-915 系列母线保护培训教材
前言
南京南瑞继保电气有限公司经过十多年的积累，秉承“科技报国，实业报国，积极承担社会责 任”的宗旨，坚持“做精主业，外延发展”的发展战略，不断创新和发展壮大，向着“成就百年优 秀民族企业”的目标不断前进。今天的南瑞继保已经在海内外具有相当的知名度，在本行业内与国 外老牌著名继电保护及自动化生产厂家并驾齐驱。南瑞继保的产品涵盖了电网、电厂和各类工业的 电力系统保护、控制领域。 为了帮助大家更好了解南京南瑞继保电气有限公司的产品，南京南瑞继保电气有限公司特编写 “南瑞继保产品培训教材”系列丛书，这套丛书包括： 《RCS-900 系列高压线路保护装置培训教材》 《RCS-915 系列母线保护装置培训教材》 《RCS-985 系列发电机变压器成套保护装置培训教材》 《PCS-978 系列变压器成套保护装置培训教材》 《RCS-9600C 系列保护测控装置培训教材》 《RCS-9700 变电站综合自动化系统培训教材》 《PCS-9580 静止型动态无功补偿系统培训教材》 《PCS-996R 故障录波装置培训教材》 《RCS-992 系列安全稳定控制系统培训教材》 本系列培训教材按照南京南瑞继保电气有限公司的产品线和产品应用领域分类，由浅入深地介 绍了南瑞继保产品的原理、结构、特点和应用等知识。 本套培训教材的读者对象包括： z z 南瑞继保产品用户 南瑞继保新员工
RCS-915母线差动保护试验方法
请根据定值单填写如下Байду номын сангаас容 定值项目 整定值 符号 IHch A 差动起动电流高值 2.00 ILch A 差动起动电流低值 1.90 KH 比率制动系数高值 0.70 KL 比率制动系数低值 0.60 K(|I1|+|I2|)（K倍绝对值的和） 差动电流 |I1+I2|(相量相加的绝对值） 制动电流
arcs915b母线差动保护制动特性试验方法请根据定值单填写如下内容整定值200定值项目将母线运行方式切换为单母线短接元件1及元件2的i母刀闸位置接点模拟大差动作这时大小差保护已动作向元件1ta和元件2ta加入方向相反大小可调的一相电流060差动起动电流高值差动起动电流低值比率制动系数高值比率制动系数低值190母线小差比率制动特性的试验方法这时大差必然动作实测元件1电流实测元件2电流070i1i2相量相加的绝对值差动电流制动电流元件1电流元件2电流ki1i2k倍绝对值的和将母线运行方式切换为双母线运行短接接于一母线的元件1和接于二母线的元件2的刀闸位置接点和断开母联跳闸位置继电器开入在元件1和元件2通入相位相同的单相电流在母联通入方向相反的电流以模拟一母线故障模拟二母线故障时可以改变母联电流的方向计算值实测值试验测点单位
母线大差比率制动特性的试验方法(KH)
将母线运行方式切换为单母线 短接元件1及元件2的I母刀闸位置接点 （模拟大差动作，这时大、小差保护已动作）， 向元件1TA和元件2TA加入方向相反，大小可调的一相电流 A A 拐点电流的计算 差动 2.00 制动 2.86 单位：A 计算值 实测值 试验测点 差动电流 制动电流 I1通入值 I2通入值 I1实际值 I2实际值 1 2.00 2.36 2.68 0.68 2 2.00 2.76 2.97 0.97 3 2.00 2.86 3.04 1.04 4 2.35 3.36 3.57 1.22 5 2.70 3.86 4.11 1.41
RCS-915GB_X_说明书_国内中文_标准版_X_R1.02_(ZL_YJBH0312.1009)
RCS-915GB 型 微 机 母 线 保 护 装 置
技术和使用说明书
南瑞继保电气有限公司版权所有 2010.9 本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是 否相符。 更多产品信息，请访问互联网：
目录
1 概述 .........................................................................................................................................................1 1.1 应用范围 ..............................................................................................................................................1 1.2 保护配置 ..........................................................................................................................................1 1.3 性能特征 ..........................................................................................................................................1 1.4 其他功能和特点 .................................
RCS-915国网标准化母线保护简介
失灵保护功能差异
• 主变支路固定为4、5、6、7，对于RCS-915GA（双 母、单母、单母分段），支路1为母联，支路2、3 备用，对于RCS-915GB（双母双分），支路1、2、 3分别为母联、分段1、分段2，对于RCS-915GC(双 母单分、单母三分段），支路1、2、3分别为母联1、 分段、母联2。
南瑞继保电气有限公司
2010-1-4
RCS-915国网标准化母线保护产品
• RCS-915GA：适用于单母线、单母分段、双母线等 各种一段或两段母线的主接线方式，并可满足有母联 兼旁路运行方式主接线系统的要求，最大接线单元包 括母联21个。
• RCS-915GB型，适用于双母双分段主接线系统，需 由两套RCS-915GB型保护装置完成，每套最大接线 单元包括母联分段20个。
• 断路器失灵保护时限改为两时限，即第一时限跳母 联，第二时限跳母线，取消跟跳本开关时限。
• 增加“线路解除失灵电压闭锁”开入，以防止长距 离输电线路发生远端故障时电压灵敏度不够的情况。 这种情况下可将线路保护的另一付跳闸接点接至 “线路解除失灵电压闭锁”开入，该接点动作时允 许解除电压闭锁。
母联保护功能差异
失灵保护功能差异
• 失灵保护逻辑发生变化，对于线路间隔，当失 灵保护保护检测到分相跳闸接点动作时，若该 支路的对应相电流大于有流定值门槛（0.04In）, 且零序电流大于零序电流定值（或负序电流大 于负序电流定值）, 则经过失灵保护电压闭锁启 动失灵保护；当失灵保护检测到三相跳闸接点 均动作时，若三相电流均大于三相失灵相电流 定值且任一相电流工频变化量动作（引入电流 工频变化量元件的目的是防止重负荷线路的负 荷电流躲不过三相失灵相电流定值导致电流判 据长期开放），则经过失灵保护电压闭锁启动 失灵保护。
RCS-915GA母线保护安措.docx
RCS-915GA母线保护安措
（仅供参考）
1.记录空开、压板的原始位置：
已通空开（编号）：
已投压板（编号）：
2.退出所有压板（包括：出口压板、主变连跳支路、功能压板）
3.投入检修压板
4.打印装置版本号和定值单（由于打印需要一定时间，为了考试节省时间，可
以提前到这一步打印）
5.装置后面安措：(打印定值单的同时)
1）直流回路：有关实验的开关量应当将相应连接线拔出并
用绝缘胶带包好，但考试过程中，只需要口述。
2）电流回路：先短接外侧电流接头（只需要短接一个间隔，
其他口述即可，为实验插线方便可以短接下面的备用间
隔，如：1I5D、1I6D等）；
再滑开电流回路的连接片；
3）电压回路：拉开交流电压空开；拨开电压连接片（1UD
端子排）；
6.开始实验：
1）按考试要求修改刀闸位置（在模拟盘上操作）；
2）按考试要求修改定值；
3）按要求接线（先接地线）；
4）开入量、交流采样检查；
5）母线保护校验实验；
6）打印实验报告；
7）结束实验，拆除实验线。
7. 恢复安措：
1）按照定值单恢复各个定值；
2）先恢复电压回路（合上电压端子排连接片）；再在恢复电流回路（先合上电流端子连接片，再拆除短接线）；
3）恢复压板和空开位置；。
RCS915典型保护调试指导书
按键‘↑’，‘↓’用来滚动选择要修改的定值，按键 ‘←’，‘→’用来将光 标移到要修改的那一位，‘+’和‘-’用来修改数据， 按键‘ESC’为不修改返回， 按‘ENT’键液晶显示屏提示输入确认密码，按次序键入‘+←↑-’,完成定值整定 后返回。
注：若整定出错，液晶会显示出错位置，且显示三秒后自动跳转到第一个出错 的位置，以便于现场人员纠正错误。另外ቤተ መጻሕፍቲ ባይዱ切换到无效定值区或系统参数定值整定 后，母差保护定值和失灵保护定值必须重新整定，否则装置认为该区定值无效。
时，对应的电流回路应处在开路状态；在测电压回路零漂时，对应电压回路处在短 路状态；
合格判据：要求测得零漂值均在 0.01IN(或 0.05V)以内。检验零漂时，要求在 一段时间(5min)内零漂值稳定在规定范围内。 6.2 模拟量幅值线性度检验
测试方法：在电流测试时可以用继电保护综合测试仪的常规方式加入对称正序 三相电流，电流分别为 0.1IN 、0.5IN、 IN 、3IN、5IN 进行测试，要求保护装置的 采样显示值与外部表计测量值的误差应小于 5%。在交流电压测试时可以用继电保 护综合测试仪的常规方式加入对称正序三相电压，交流电压分别为 1、15、30、50、 65V。 合格判据：进入“保护状态”菜单中“保护板状态”的“交流量采样”子菜单，在液 晶显示屏上显示的采样值应与外部表计(监视表计精度应在 0.5 级以上)测量值的误差 应不大于±5%。，同样校验管理板的交流量采样精度，其误差应小于±5％。 试验方法及试验接线：（以母联为例）
四 打印机与保护装置的联机试验
进行本项试验之前，打印机应进行通电自检。将打印机与微机保护装置的通信 电缆连接好。 将打印机的打印纸装上，并合上打印机电源。在装置使用参数中查看打印机设置为 召唤打印。在主接线图或保护动作报告或自检报告状态下，按‘ESC’键进入菜单。 在菜单中选中“打印报告”，即可对选中的报告、录波波形和整定值进行打印。
RCS-915AB微机母线保护装置技术说明书、使用说明书、调试大纲
图3.4母差保护的工作框图（以I母为例）
当用于中性点不接地系统时，将“投中性点不接地系统”控制字投入，此时电压闭锁元件为Ul≤Ubs；U2≥U2bs（其中Ul为线电压，U2为负序相电压，Ubs为线电压闭锁值，U2bs为负序电压闭锁定值）。
RCS—915AB型微机母线保护装置设有母线差动保护、母联充电保护、母联死区保护、母联失灵保护、母联过流保护、母联非全相保护以及断路器失灵保护等功能。
1.3
允许TA变比不同，TA调整系数可以整定
高灵敏比率差动保护
新型的自适应阻抗加权抗TA饱和判据
完善的事件报文处理
友好的全中文人机界面
灵活的后台通讯方式，配有RS-485和光纤通讯接口(可选)
2.
机箱尺寸：487mm（宽）×285mm（高）×530.4mm（深）。
嵌入式安装。
2.
两个RS-485通讯接口，一个光纤通讯接口（可选）。
通讯规约：电力行业标准DL/T667-1999(idt IEC60870-5-103)
3
3.1
装置核心部分采用Mortorola公司的32位单片微处理器MC68332，主要完成保护的出口逻辑及后台功能，保护运算采用AD公司的高速数字信号处理（DSP）芯片，使保护装置的数据处理能力大大增强。装置采样率为每周波24点，在故障全过程对所有保护算法进行并行实时计算，使得装置具有很高的固有可靠性及安全性。具体硬件模块图见图3.1。
Id > Icdzd
其中：Id为大差动相电流；Icdzd为差动电流起动定值。
母线差动保护电压工频变化量元件或差流元件a）常规比率差动元件
动作判据为：
（1）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电所母线保护检验标准化作业指导书保护型号：RCS-915F制造厂家：南京南瑞出厂日期：投运日期：辽宁省电力有限公司设备变更记录RCS-915F型微机母线保护检验标准化作业指导书目录1 装置检验要求及注意事项....................................... 错误！未定义书签。
2 保护装置检验准备工作： (5)3 屏柜及装置的检查 (7)4 二次回路检验 (8)5.装置通电检查: (9)6模拟量输入回路检查 (10)7开关输入量检查 (12)8出口接点及压板检查 (13)9信号输出接点检查 (13)10母差保护功能及定值检查 (14)11母联保护功能检验 (17)12母线运行方式识别功能检查 (18)13母线电压切换功能检查 (18)14整组传动检查 (18)15.装置投运准备工作： (19)16保护带负荷测相位 (19)17发现问题及处理情况： (20)附件一：继电保护二次工作保护压板及设备投切位置确认单 (22)附件二：继电保护二次工作安全措施票 (23)1 装置检验要求及注意事项1.1新安装装置的检验应按本检验报告规定的全部项目进行。
1.2 定期检验的全部检验项目按本检验报告中注“*”、“Δ”号的项目进行。
1.3 定期检验的部分检验项目按本检验报告中注“Δ”号的项目进行。
1.4 每2年进行一次部分检验，6年进行一次全部检验，结合一次设备停电进行断路器的传动试验。
1.5 装置检验详细步骤参照相应规程及生产厂家说明书。
1.6本作业指导书以书面的形式保存现场班组。
1.7 试验过程中的注意事项1.7.1 断开直流电源后才允许插、拔插件，插、拔插件必须有措施，防止因人身静电损坏集成电路芯片。
插、拔交流插件时应防止交流电流回路开路。
1.7.2 存放E2PROM芯片的窗口要用防紫外线的不干胶封死。
1.7.3 调试中不要更换芯片，确要更换芯片时应采用人体防静电接地措施，芯片插入的方向应正确，并保证接触可靠。
1.7.4 原则上不能使用电烙铁，试验中确需电烙铁时，应采用带接地线的烙铁或电烙铁断电后再焊接。
1.7.5 试验过程中，应注意不要将插件插错位置。
1.7.6 使用交流电源的电子仪器进行电路参数测试时，仪器外壳应与保护屏在同一点接地。
1.7.7 打印机在通电状态下，不能强行转动走纸旋钮，走纸可通过打印机按键操作或停电后进行。
1.7.8 因检验需要临时短接或断开的端子应逐个记录，并在试验结束后及时恢复。
1.7.9继电器电压线圈及二次回路通电试验时注意事项：1.7.9.1 二次回路通电试验活或进行断路器传动试验时，应通知值班员和有关人员，再经过运行负责人员的同意后，并派人到各现场看守，检查回路上确实无人工作后，方可通电；拉合断路的的操作应由运行人员进行。
1.7.9.2 二次回路通电压试验时，为防止由电压互感器二次侧向一次侧反充电，除应将电压互感器二次熔丝断开外还应取下断线闭锁电容。
1.7.10为防止接错线，造成跳闸注意事项：1.7.10.1 拆（接）线时应实行二人检查制，一人拆（接）线，一人监护，并要逐项记录，恢复接线时，要根据记录认真核对。
1.7.10.2变更二次回路接线时，事先应经过审核，拆动接线前与原图核对，接线修改后要与新图核对，拆除没用的线，防止寄生回路存在。
1.7.11在二次回路工作时，凡遇到异常情况（如开关跳闸等）不论与本身工作是否有关，立即停止工作，保持现状，查明原因，确定与本身工作无关后方可继续工作。
1.7.12搬运及摆放试验设备、梯子等其他工作用具时应与运行设备保持一定距离，防止误触误碰运行设备，造成保护误跳闸。
1.7.13为防止低压触电伤害：1.7.13.1拆（接）试验线时，必须把电流、电压降至零位，关闭电源开关后方可进行；1.7.13.2试验用的接线卡子，必须带绝缘套；1.7.13.3试验接线不允许有裸露处，接头要用绝缘胶布包好，接线端子旋钮要拧紧。
1.7.14防止电流互感器二次开路及电压二次回路接地或短路：1.7.14.1不得将电流互感器二次回路及电压互感器二次回路接地回路的永久接地点断开。
1.7.14.2短路电流互感器二次绕组时，必须使用短路片或短路线，短路应妥善可靠。
1.7.14.3 严禁在带电的电流互感器端子之间的二次回路和导线上进行任何工作。
1.7.14.4工作时必须有专人监护，使用绝缘工具，并站在绝缘垫上。
1.7.14.5在带电电压互感器二次回路工作时，应使用绝缘工具，戴手套，必要时设专人监护。
1.7.14.6接临时负载，必须使用专用的刀闸和熔断器。
2 保护装置检验准备工作：2.1检验前准备工作Δ2.1.1认真了解检验装置的一、二次设备运行情况，了解与运行设备相关的联线，制定安全技术措施。
Δ2.1.2工具材料准备（准备情况良好打√，存在问题加以说明）Δ2.1.3 仪器仪表2.2装置验收检验准备工作Δ2.3进行检验工作前办理工作许可手续，执行《继电保护二次工作保护压板及设备投切位置确认单》。
检验人签字：检验人签字：4 二次回路检验4.1电流、电压互感器二次回路检查：4.2绝缘测试条件：仅在新安装的验收试验时进行绝缘试验，按照装置技术说明书的要求拔出相关插件；将打印机与装置连接断开；断开与其它保护回路的联线。
（保护装置全部检验、部分检验具体项目根据现场运行工况及安全措施布置情况确定）,每进行一项绝缘试验后，须将试验回路对地放电。
用1000V摇表测试要求大于1.0MΩ检验人签字：Δ5.装置通电检查:(检查正确在括号内打√)5.1通电前检查保护所有出口压板应在退出位置.( )5.2装置通电前检查保护装置的逆变电源插件运行时间: (超过4～5年应更换). 5.3母线保护装置信息：5.3.1基本信息5.3.2程序版本校验5.4合上直流电源空开装置运行是否正常（）；液晶界面显示是否正常；（）5.5整定时钟：5.5.1 进入查看—装置运行记录中的上电时间界面，检查装置的保护元件，闭锁元件，管理元件的上电时间是否一致（装置内时钟是否同步，要求精确到秒）。
若相差较大，可在参数菜单—时钟设置选项手动校对。
（）5.5.2观察装置时间是否与当前时间一致，拉掉电源5分钟后，再合上电源，检查液晶显示时间和日期是否依然准确。
（）5.6打印机功能检查：5.6.1打印机卫生清扫干净、接口线紧固、无松动。
（）5.6.2打印机自检、打印报告应完好。
（）5.7 保护装置整定值检查核对是否正确无误,要求打印定值单附后. ( )检验人签字：Δ6模拟量输入回路检查6.1 I母电压通道零漂与刻度检查（单位：V）6.2 II母电压通道刻度检查（单位：V）6.3电流通道精度检查（单位：A，TA调整系数均置1）6.4电流通道极性检查（以I母电压- A相相位为基准）检查结果: 6.5各元件一次TA极性检查检验人签字：Δ7开关输入量检查检查正确后在相应栏内打“√”7.1压板、按钮、切换把手开入量检查。
7.2 间隔刀闸、开关位置开入量检查（刀闸方式设置：自动）检验人签字：Δ8出口接点及压板检查检查正确后在检查结果栏内打“√”检验人签字：Δ9信号输出接点检查检查正确后在检查结果栏内打“√”检验人签字：10母差保护功能及定值检查Δ10.1母差保护试验定值整定10.2母线差动保护Δ10.2.1 区外故障短接元件1的I母刀闸位置及元件2的II母刀闸位置接点。
将元件2TA 与母联TA 同极性串联，再与元件1TA反极性串联，模拟母线区外故障。
通入大于差动起动电流高值的电流，并保证母差电压闭锁条件开放，保护应不动作。
（）10.2.2 区内故障Δ1）验证差动起动电流高值*2）验证大差比率制动系数高值a）母联开关合b）任选I母线上两条变比相同支路，在A 相（或B相或C相）加入方向相反电流I1、I2c）再任选II母线上一条变比相同支路，在A相（或B相或C相）加入电流I3，调节I3电流大小，使II母线差动动作。
公式：Id = |I1+I2+I3|，Ir = |I1|+|I2|+|I3|，K = Id/Ir，说明：I1和I2是矢量*3）验证大差比率制动系数低值 a ）母联开关断b ）任选I 母线上两条变比相同支路，在A 相（或B 相或C 相）加入方向相反电流I1、I2c ）再任选II 母线上一条变比相同支路，在A 相（或B 相或C 相）加入电流I3，调节I3电流大小，使II 母线差动动作。
公式：Id = |I1+I2+I3|，Ir = |I1|+|I2|+|I3|，K = Id/Ir ，说明：I1和I2是矢量*4）验证小差比率制动系数低值a）任选I母线上两条变比相同支路，在A 相（或B相或C相）加入方向相反电流I1、I2b）固定其中一支路电流，调节另一支路电流大小，使母线差动保护动作c）记录所加电流，验证小差比率制动系数公式：Id＝|I1＋I2｜，Ｉr＝|I1|+|I2|，K=Id/Ir，说明：I1和I2是矢量Δ10.3 模拟双母线刀闸操作过程中母线区内故障任选某母线上的一条支路，合上该支路的I母和II母刀闸，在这条支路中A相（或B相或C相）加载大于差动起动电流高值的故障电流，母线差动保护应瞬时动作，切除母联及母线上的所有支路，I、II母差动作信号灯亮。
（）检验人签字：Δ10.4复合电压检查10.4.1复合电压闭锁功能检查在I母（II母）PT回路中加载正常三相对称电压，任选I母（II母）上的一条支路，在这条支路中加载某相电流，电流值大于差动起动电流高值，母线差动保护不动作。
（）10.4.2复合电压定值检查检验人签字：*10.5 TA断线告警及闭锁差动检查10.5.1TA断线闭锁差动功能检查在I母PT和II母PT回路中加载正常电压，任选母线上的一条支路，在这条支路中加载大于TA断线电流定值的电流，经5s延时，装置发出“TA断线报警”信号，然后将母线电压降至0V，加入大于差动起动电流高值的故障电流，母线差动保护不动作。
（）10.5.2 TA断线、TA异常电流定值检查检验人签字：*10.6 PT断线告警检查检验人签字：Δ11母联保护功能检验11.1 充电保护功能检查将“母联充电保护”压板投入，母联开关断，在母联上加载A相（或B相或C相）电流，电流大于充电保护电流定值，母线充电保护延时动作，切除母联开关，“母联保护”信号灯亮。
( ) 11.2 充电保护定值检验11.3母联过流保护定值检查11.4 母联失灵（死区）保护定值检查检验人签字：*12母线运行方式识别功能检查12.1刀闸位置变位时，装置“位置报警”信号灯亮，检查无误后按刀闸位置确认按钮复归。
( ) 1）刀闸位置出现双跨时，此时不响应刀闸位置确认按钮。
( )2）当某条支路有电流而无刀闸位置时，装置能够记忆原来的刀闸位置，并根据当前系统的电流分布情况校验该支路刀闸位置的正确性，此时不响应刀闸位置确认按钮。
