塑性混凝土防渗墙施工
塑性混凝土防渗墙施工方法
塑性砼防渗墙施工方法一、施工准备（一）勘察地质情况：在工程范围内进行复勘，查明地质、地层、土质以及水文情况，为选择泥浆循环工艺、槽段长度等提供可靠技术数据，并摸清防渗墙部位的地下障碍物情况。
（二）清理场地：按设计地面标高进行场地整平，挖除施工部位地面3m内的地下障碍物。
（三）进行试验；在与防渗墙施工部位工程地质条件相类似的地段进行实验，以取得造孔、固壁泥浆、墙体浇筑等施工工艺和参数。
二、施工安排（一）施工分段本工程塑性砼防渗墙施工范围为主坝全坝段，全长128m。
拟分二个施工段，第一段0+000-0+064，全长64m；第二段0+064-0+128，全长64m。
（二）施工准备拟按安排2台套薄臂抓斗设备进场施工。
（三）施工工艺、方法根据设计采用“两钻一抓法”造孔，二期槽分序施工。
1、导墙设置与施工在深槽开挖前，沿防渗墙纵轴线位开挖导沟，在两侧浇筑混凝土导墙。
导墙深1.2-1.5m，底部落在原土层上，顶部高于施工场地10cm，以阻止地表水流入槽内。
导墙厚度0.15m，两墙间净距比抓斗宽3-5cm。
为防止导墙产生位移，应在导墙内侧每隔2 m设一木支撑。
导墙基底和土面应紧密接触，墙侧回填应用粘性土夯实，不使槽内泥浆渗入导墙外。
导墙和防渗墙中心线应平行，竖向面必须保持垂直，这是保证防渗墙垂直精度的重要环节。
导墙与纵轴线允许偏差为10 mm，内外导墙净距允许偏差为5 mm，导墙上表面应水平，全长范围内高差应小于10 mm，单幅高差应小于5 mm。
2、槽段划分（1）槽段长度采用挖槽机最小挖掘长度（2m），为一个单元槽段。
若施工时地质条件好，槽壁稳定性高，施工条件允许，亦可采用2-4个挖掘单元组成一个槽段，长度为2-8m。
（2）分段接缝位置槽段分段接缝位置尽量避开转角部位，以保证防渗墙良好的整体和足够强度。
（3）接头形式防渗墙接头采取半圆形接头。
3、成槽施工工艺采取两钻一抓挖槽法。
即预先在每一个挖掘单元两端用潜水钻机钻两个直径与槽段宽相同（60 cm）的垂直导孔，然后用导板抓斗依次挖除导孔之间的土体，使之形成槽段。
塑性混凝土防渗墙
塑性混凝土防渗墙两钻一抓法塑型混凝土防渗墙施工方案塑性混凝土防渗墙既具有弹性模量低、极限应变大、对周围土体的适应性强、与易性好的特点,又具有成本低、成墙整体性好、厚度均匀连续、质量可靠、防渗效果与耐久性较好的优点。
本工程采用两钻一抓法具有施工速度快、对槽壁扰动小、槽底淤积少的优点,同时能保证槽壁稳定、墙体质量与防渗效果。
一、设计要求塑性混凝土防渗墙造孔工艺采用两钻一抓法,分两序施工,每孔水平长度宜等于抓斗有效宽度。
防渗墙混凝土28天抗压强度为３.5ｍｐa~5mpa,抗渗等级Ｗ6,渗透系数小于1×10cm/ｓ,[J]>６0。
现浇混凝土防渗墙混凝土强度等级为Ｃ1５。
沿轴线方向每10m设一道伸缩缝,缝内设紫铜片防水,填充材料为聚乙烯闭孔泡沫板,伸缩缝应与塑型混凝土墙分段错开。
混凝土导墙保护层为3ｃm。
坝基土或粘土碾压经验收合格后,方可浇筑混凝土导墙。
塑型混凝土防渗墙嵌入基岩强风化带下限1.０m。
现浇墙顶５0cm以上方可采用重型机械碾压。
二、成墙技术要点施工中每个槽段安排４台冲击钻机、2台液压抓斗机、２台JＳ７50型混凝土搅拌机、4台泥浆搅拌机、４台配浆搅拌机、２台泥浆高压泵、2辆汽车吊与其它辅助机械设备,采用“两钻一抓”法进行防渗墙的冲、抓成槽,固壁泥浆采用膨润土泥浆,混凝土浇筑采用泥浆下直升导管法。
墙体质量采用钻孔取芯与无损检测法进行检测。
１、造孔成槽(1)布置施工平台施工平台高程应高于防渗墙墙顶高程５0~100cｍ。
根据现场实际情况及施工需要,防渗墙上游侧施工平台宽度为6m,冲击钻、供电线路等均布置在上游侧,抓斗施工平台设置在防渗墙轴线下游侧,防渗墙抓斗机施工平台需要9m,在防渗墙轴线的下游设置平行坝轴线的排渣排水沟,断面尺寸40×４0cｍ,再按40ｍ间距修建垂直防渗墙轴线的排渣排水沟,将废渣、废水排至下游坝脚,所有废渣运至弃渣场。
(2)修筑导向槽导向槽就是在地层表面沿防渗墙轴线方向设置的临时构筑物。

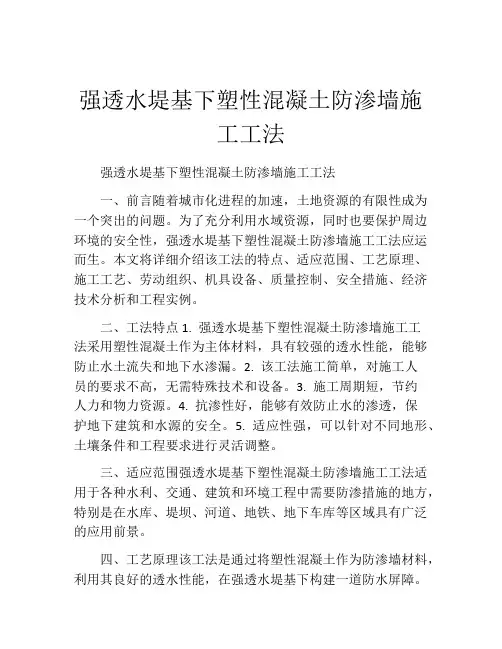

强透水堤基下塑性混凝土防渗墙施工工法
七、机具设备主要机具设备包括挖掘机、推土机、混凝土搅拌站、浇筑机、抹光机等，这些设备能够满足施工工法的要求，并提高施工效率和质量。
八、质量控制在施工过程中，通过对各个施工阶段进行质量检查和控制，确保施工过程中的质量达到设计要求。主要包括原材料的检测、墙体厚度的测量、基础的夯实等。
五、施工工艺1.地基处理：清理地表杂物、土质轻度回填、压实地基。2.施工区划：根据工地实际情况划分施工区域。3.施工准备：准备好所需的材料、机具设备，并组织施工人员进行安全培训。4.墙体施工：先进行墙体定位，然后进行基础浇筑，最后进行墙体浇筑，确保墙体的牢固性和一致性。5.后处理工作：对施工现场进行清理，并对外围环境进行恢复。
十一、工程实例以某水库为例，采用强透水堤基下塑性混凝土防渗墙施工工法，在施工过程中充分考虑了地形和土壤条件，确保工程质量和安全。工程完工后，防渗墙的性能良好，解决了水库周边地区的水土流失和地下水渗漏问题。
总结：强透水堤基下塑性混凝土防渗墙施工工法通过在施工过程中采取一系列的技术措施，利用塑性混凝土的透水性能，构建出一道坚固的防水屏障。该工法施工简单、效果好、适用范围广，为各类水利、交通、建筑和环境工程提供了可靠的防渗措施。同时，在工法的施工过程中，应注重质量控制和安全措施的落实，以确保施工过程的稳定和成功。
二、工法特点1.强透水堤基下塑性混凝土防渗墙施工工法采用塑性混凝土作为主体材料，具有较强的透水性能，能够防止水土流失和地下水渗漏。2.该工法施工简单，对施工人员的要求不高，无需特殊技术和设备。3.施工周期短，节约人力和物力资源。4.抗渗性好，能够有效防止水的渗透，保护地下建筑和水源的安全。5.适应性强，可以针对不同地形、土壤条件和工程要求进行灵活调整。
塑性混凝土防渗墙施工工法
塑性混凝土防渗墙施工工法塑性混凝土防渗墙施工工法一、前言塑性混凝土防渗墙施工工法是一种常用的防止水流透渗的施工技术。
该工法具有良好的施工性能和防水效果，被广泛应用于各类地下工程的施工中。
本文将对塑性混凝土防渗墙施工工法进行全面的介绍和分析。
二、工法特点塑性混凝土防渗墙施工工法具有以下几个特点：1. 防水效果良好：塑性混凝土防渗墙施工后形成的防渗墙能够有效阻止水流的透过，保证地下工程的干燥和稳定。
2. 施工工艺简单：采用玩具沟槽法进行施工，操作简单，易于掌握。
3. 施工速度快：施工过程中无需等待防渗墙的固化和硬化，可直接进行后续工序。
4. 节约材料：与传统防渗墙相比，塑性混凝土防渗墙施工时所需材料较少，可以达到节约成本的效果。
5. 耐久性强：采用优质的混凝土材料进行施工，能够保证防渗墙的使用寿命长。
三、适应范围塑性混凝土防渗墙施工工法适用于以下类型的工程：1.地下室：用于住宅地下室的防水工程。
2. 地下管廊：用于地下管道和电缆隧道等地下工程的防水工程。
3. 地下车库：用于地下车库的防水工程。
4. 地铁隧道：用于地铁隧道的防水工程。
5. 水利工程：用于堤坝和水库的防渗工程。
四、工艺原理塑性混凝土防渗墙施工工法的工艺原理是在地下工程的施工过程中，通过提高防水处理的工艺和施工质量，从而达到防止水流渗漏的效果。
具体的工艺原理如下：1. 施工工法与实际工程之间的联系：根据不同的工程要求和设计要求，合理选择施工工法，确保施工过程中能够实现工程的防渗效果。
2. 采取的技术措施：在施工过程中采用适当的技术措施，如加固施工区域、提高材料的质量等，以确保施工的稳定性和防水效果。
五、施工工艺塑性混凝土防渗墙施工工法的施工工艺包括以下几个阶段：1. 确定施工区域和范围，进行基坑开挖。
2.清理基坑，并进行基础处理。
3. 安装防水材料，如防渗膜等。
4. 准备施工材料，如水泥、沙子、砂浆等。
5. 进行塑性混凝土的浇筑和抹灰。
6. 进行表面处理和收尾工作。

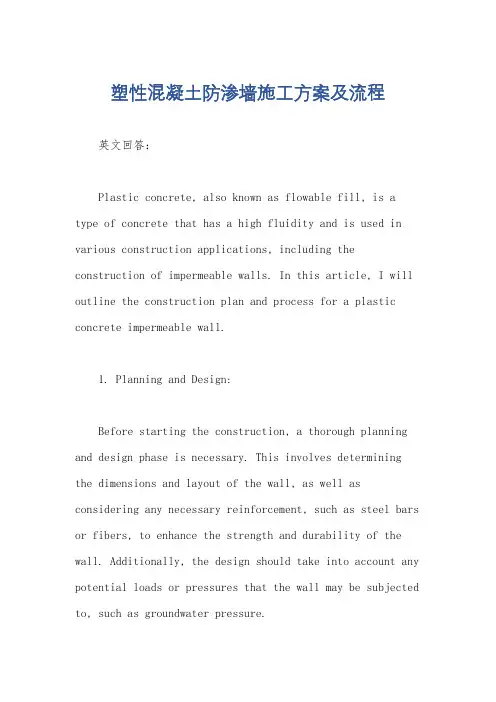

塑性混凝土防渗墙施工方案及流程
塑性混凝土防渗墙施工方案及流程英文回答：Plastic concrete, also known as flowable fill, is a type of concrete that has a high fluidity and is used in various construction applications, including the construction of impermeable walls. In this article, I will outline the construction plan and process for a plastic concrete impermeable wall.1. Planning and Design:Before starting the construction, a thorough planning and design phase is necessary. This involves determining the dimensions and layout of the wall, as well as considering any necessary reinforcement, such as steel bars or fibers, to enhance the strength and durability of the wall. Additionally, the design should take into account any potential loads or pressures that the wall may be subjected to, such as groundwater pressure.2. Excavation and Preparation:The first step in the construction process is excavating the area where the wall will be constructed. The excavation should be done to the required depth and width, ensuring that the wall will have sufficient stability and support. Any loose or unsuitable soil should be removed and replaced with suitable backfill material, such as gravel or crushed stone, to provide a stable base for the wall.3. Formwork Installation:Once the excavation is complete, the next step is to install formwork, which will serve as a mold for theplastic concrete. The formwork should be properly aligned and secured to ensure that the wall will have the desired shape and dimensions. It is important to check for any leaks or gaps in the formwork to prevent the plastic concrete from leaking out during placement.4. Placement of Plastic Concrete:After the formwork is in place, the plastic concrete can be placed. This is typically done using a concrete pump or a chute, which allows for precise and controlled placement of the concrete. The concrete should be poured in layers, with each layer being properly compacted to ensure good consolidation and minimize any voids or air pockets. It is important to continuously monitor the placement process to ensure that the concrete is being placed at the correct consistency and that there are no issues with segregation or bleeding.5. Curing and Finishing:Once the plastic concrete is placed, it needs to be properly cured to achieve its desired strength and durability. This typically involves applying a curing compound or covering the wall with a moisture-retaining material, such as plastic sheeting or wet burlap, to prevent moisture loss. The curing process may take several days or weeks, depending on the specific requirements of the concrete mix.After the curing period, the formwork can be removed, and any necessary finishing touches can be applied to the wall, such as smoothing or texturing the surface. It is important to ensure that the wall is properly protected and maintained to prevent any damage or deterioration over time.中文回答：塑性混凝土，也称为可流动填充料，是一种具有高流动性的混凝土，广泛用于各种建筑施工中，包括防渗墙的施工。

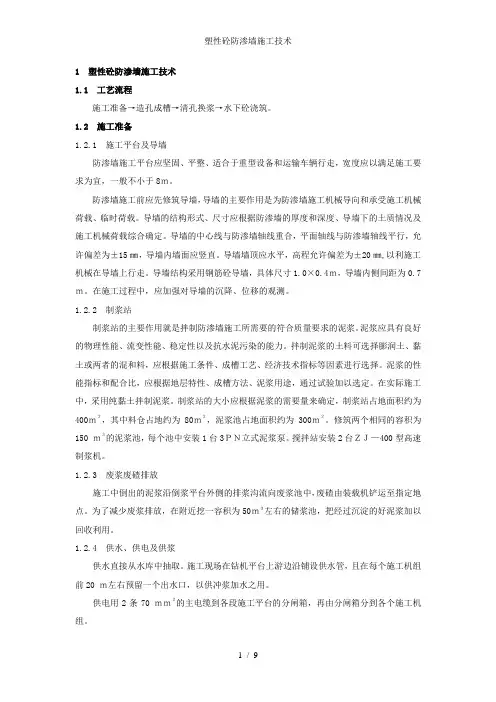

塑性砼防渗墙施工技术
1 塑性砼防渗墙施工技术1.1 工艺流程施工准备→造孔成槽→清孔换浆→水下砼浇筑。
1.2 施工准备1.2.1 施工平台及导墙防渗墙施工平台应坚固、平整、适合于重型设备和运输车辆行走，宽度应以满足施工要求为宜，一般不小于8ｍ。
防渗墙施工前应先修筑导墙，导墙的主要作用是为防渗墙施工机械导向和承受施工机械荷载、临时荷载。
导墙的结构形式、尺寸应根据防渗墙的厚度和深度、导墙下的土质情况及施工机械荷载综合确定。
导墙的中心线与防渗墙轴线重合，平面轴线与防渗墙轴线平行，允许偏差为±15㎜，导墙内墙面应竖直。
导墙墙顶应水平，高程允许偏差为±20㎜,以利施工机械在导墙上行走。
导墙结构采用钢筋砼导墙，具体尺寸1.0×0.4ｍ，导墙内侧间距为0.7ｍ。
在施工过程中，应加强对导墙的沉降、位移的观测。
1.2.2 制浆站制浆站的主要作用就是拌制防渗墙施工所需要的符合质量要求的泥浆。
泥浆应具有良好的物理性能、流变性能、稳定性以及抗水泥污染的能力。
拌制泥浆的土料可选择膨润土、黏土或两者的混和料，应根据施工条件、成槽工艺、经济技术指标等因素进行选择。
泥浆的性能指标和配合比，应根据地层特性、成槽方法、泥浆用途，通过试验加以选定。
在实际施工中，采用纯黏土拌制泥浆。
制浆站的大小应根据泥浆的需要量来确定，制浆站占地面积约为400ｍ２，其中料仓占地约为80ｍ２，泥浆池占地面积约为300ｍ２。
修筑两个相同的容积为150 ｍ３的泥浆池，每个池中安装1台3ＰＮ立式泥浆泵。
搅拌站安装2台ＺＪ—400型高速制浆机。
1.2.3 废浆废碴排放施工中倒出的泥浆沿倒浆平台外侧的排浆沟流向废浆池中，废碴由装载机铲运至指定地点。
为了减少废浆排放，在附近挖一容积为50ｍ３左右的储浆池，把经过沉淀的好泥浆加以回收利用。
1.2.4 供水、供电及供浆供水直接从水库中抽取。
施工现场在钻机平台上游边沿铺设供水管，且在每个施工机组前20 ｍ左右预留一个出水口，以供冲浆加水之用。
塑性混凝土防渗墙施工方案
塑性混凝土防渗墙施工方案一、项目背景随着工业化和城市化的快速发展，环境保护日益受到人们的重视。
针对各类工业和城市建设项目中可能出现的渗漏问题，塑性混凝土防渗墙被广泛应用。
塑性混凝土防渗墙具有良好的渗透性能、强大的抗渗漏能力和长期的耐久性，非常适合用于工业和城市建设领域的渗漏防护。
二、工程概述本项目是在已建部分的工业园区中进行塑性混凝土防渗墙的施工，主要包括挖掘、基坑处理、钢筋布置、混凝土浇筑和防渗层处理等工作。
三、施工方案1.施工前准备1.1进行工程测量，确定施工范围、墙体高度和长度，并制定详细的施工图纸。
1.2采购和准备施工所需要的材料，包括钢筋、混凝土、防渗材料等。
1.3整理现场，并清除杂物，确保施工区域整洁。
2.挖掘与基坑处理2.1根据设计要求，进行墙体挖掘，并清除挖掘出来的土方。
2.2对挖掘的基坑进行处理，包括清除淤泥、排水和整平。
3.钢筋布置3.1根据设计要求和施工图纸，在基坑底部先铺设一层钢筋网，并固定在基坑壁上的预埋钢筋上。
3.2在钢筋网上再铺设一层钢筋，并按照设计要求进行固定和连接。
3.3在墙体顶部设置预埋钢筋，用于连接墙体和楼板或屋顶结构。
4.混凝土浇筑4.1在钢筋布置完毕后，进行预先的混凝土试块检验，确保混凝土的质量。
4.2根据试块检验结果确定配合比，并按照配合比进行混凝土浇筑。
4.3在浇筑混凝土的同时，用振动棒进行振捣，确保混凝土的密实和均匀性。
5.防渗层处理5.1在混凝土浇筑完毕并达到预定强度后，对墙体进行防渗层处理。
5.2防渗层处理采用高强度聚烯烃膜材料，通过热熔焊接固定在墙体表面。
5.3防渗层处理完毕后，进行施工检验和水压试验，确保防渗层的质量和可靠性。
6.后期工程6.1施工完毕后，对施工现场进行清理，清除施工过程中产生的杂物和废料。
6.2进行施工验收，确保工程质量符合设计要求和相关标准。
6.3编制工程施工总结和资料归档，供后续的维护和管理使用。
四、安全措施1.施工现场进行警示标识，制定详细的施工安全管理细则。
塑性混凝土防渗墙施工及质量控制
塑性混凝土防渗墙施工及质量控制一、引言塑性混凝土防渗墙是在防渗工程中使用较为常见的一种结构，它的作用是防止土壤水分透过防护层渗透，从而达到工程的防渗目的。
本文将从塑性混凝土防渗墙施工及质量控制两方面进行阐述。
二、塑性混凝土防渗墙施工2.1 现场施工条件塑性混凝土防渗墙施工前需要对施工现场进行勘测，包括土壤的类型、地下水位、地下水流方向等情况，基于勘测结果再采用相应的施工工艺。
施工现场应保证机械设备的进出和作业，同时应保证施工车辆的通行，为机械设备运行和人工作业提供施工空间和场地。
此外，现场应该有清晰的标志和划线，方便施工队按照设计要求施工。
2.2 施工工艺流程塑性混凝土防渗墙的施工工艺流程一般有以下几个步骤：1. 基础处理施工工作开始前，应清除墙体基础表面积土及其他杂物。
基础表面平整性应符合设计要求，墙基坑底应平整、整齐，并满足基础没稳定性要求。
2. 布置防护层在墙体基础得到充分处理之后，需要在基础表面首先铺设透水能力较弱的一层材料，也就是防护层。
将防护层铺设平整、紧密，若需要将其与侧面防护层连接，还需要在该部位紧张防护层至防渗墙。
3. 制作钢骨架及钢筋筒塑性混凝土防渗墙的钢骨架是整个工程的重要支撑组成部分，设计时应根据实际需要制作。
随后，还需要在墙体上预制好每一个钢筋筒的大小和数量。
4. 灌注混凝土在所有的准备工作进展顺利的情况下，即可开始灌注混凝土。
先从钢筋筒顶端开始往下逐渐灌注，注意在灌注过程中要避免混凝土的渗漏，确保灌注每一段混凝土的厚度均匀。
5. 钢筋浆砌筒在灌注混凝土后，还需利用钢筋浆砌筒，将每个筒进行加固。
这里涉及到灌注混凝土的振捣效率，其必须能够确保浆砌筒与混凝土相互联系，继而确保墙体外力、内力的平衡。
2.3 施工注意事项在施工过程中需要注意以下几点：1. 紧密配合对于钢骨架与钢筋筒的制作应该保证精度，尤其对于钢筋筒料的材质选择，应根据设计的图纸及其使用环境进行科学评估。
施工人员所用的机器设备，应尽量保证其能与钢骨架进行紧密配合，以保证施工人员能够进行准确无误的工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塑性混凝土防渗墙施工
一、工程设计
采用塑性混凝土防渗墙，设计墙厚0.5m,底部伸入基岩1.5m。
28d抗压强度为5MPa，抗渗等级W6，渗透系数小于1×10-4cm/s,允许渗透比降(J)为60～80。
位于基座前端，长度自坝基向左右岸分别延伸50m（3#橡胶坝防渗墙总长为395+5×2+50×2=505m）。
二、施工方法
两钻一抓法施工，槽孔分期建造，采用CF1冲击钻机造孔，液压抓斗配合抓挖成槽，泥浆护壁，导管法浇筑水下混凝土成墙。
三、施工流程
场地平整→构筑施工平台→测量定位→钢筋混凝土导墙施工→安装钻机→分序钻孔→抓挖成槽→终孔检查→清孔换浆→清孔验收→安装接头管→浇筑混凝土→二序槽孔施工。
四、施工要点
1.施工准备
①修筑施工平台和导墙之前，宜根据地质情况进行必要的地基处理；
②大孔隙地层成槽施工前，宜进行预处理，如预灌浓浆、振冲密实等；
③开工前应根据设计和施工要求、施工条件确定固壁泥浆的种类和性能指标，对料源情况进行调查，并完成泥浆配合比试验、选择工作；
④开工之前应完成墙体材料施工配合比的试验和设计工作；
⑤开工之前应根据施工要求和施工条件完成施工平台和导墙的设计、建造
工作。
2.施工平台及导墙施工
①施工平台应坚固、平整，满足施工设备作业要求，且应高于施工期最高地下水位2.0m以上；
②导墙高度宜在1.0m～2.0m以上；
③导墙内侧间距宜比防渗墙厚度大50~200mm；
④导墙施工后，应做好相应的内支撑；
⑤导墙轴线宜与防渗墙轴线重合，其允许偏差为15mm；墙顶高程允许偏差20mm;
⑥钻机轨道应平行于防渗墙轴线，应控制地基变形满足钻机施工要求，轨枕间宜充填石渣。
3.泥浆
①拌制泥浆的土料可选择膨润土、黏土或者二者的混合料，宜优先选用膨润土为主材；
②泥浆的配合比，需根据试验确定；
4.槽孔建造
①槽孔建造时，固壁泥浆面应保持在导墙面以下300~500mm；
②槽孔建造时，应先用钻机钻进主孔，后用抓斗抓取副孔，主孔的中心距离不应大于抓斗的开度；
③嵌入基岩时，应依照防渗墙轴线地质剖面图，留取岩样，根据岩样性质确定基岩面，或者对照相邻孔基岩面高程，分析本孔钻进情况，确定基岩面高程；
④基岩岩样应按顺序、深度、位置编号，填好标签，装箱，妥善保管；
⑤槽孔建造结束后，应进行终孔质量检查，合格后方可进行清孔；
⑥清孔换浆完成后1h后进行检验，要求孔底淤积厚度不大于100mm、槽内泥浆性能指标符合要求，检验合格后方可进行下道工序；
⑦清孔合格后，应于4h内浇筑混凝土，因故不能开浇的槽孔，浇筑前应重新测量淤积厚度，如超过100mm，需再次清孔；
⑧二期槽孔清孔换浆结束前，应清除接头槽壁上的泥皮。
5.墙体材料①②③④⑤⑥⑦⑧⑨⑩
①塑性混凝土是水泥用量远小于普通混凝土，并掺加较多的膨润土、黏土等胶凝材料，适合水下浇筑的流动性混凝土，其抗压强度不大于5MPa,并具有低弹和极限应变较大的特性；
②混凝土墙体材料的入孔坍落度应为180~220mm，扩散度应为340~400mm,坍落度保持150mm的时间不小于1h，初凝时间不小于6h，终凝时间不宜大于24h；
③塑性混凝土在满足流动性要求的前提下，宜减少用水量。
6.成墙施工
①开浇前，导管底口距离槽底应控制在150mm~250mm左右；
②开浇前，导管内应放入可以浮起的隔离塞球或其他适宜的隔离物，开浇前宜先注入少量的水泥砂浆，随即注入足够数量的混凝土，挤出塞球并埋住导管底端；
③导管埋入混凝土的最小深度不宜小于2.0m,最大深度不宜大于6.0m；
④混凝土终浇高程应高于设计规定的墙顶高程0.5m。
7.质量检查
墙体质量检查应在成墙后28d进行，检查内容为必要的墙体物理力学性能指标、墙段接缝和可能存在的缺陷，检查可采用钻孔取芯、注水试验或其他检测等方法。
