光时域反射仪(OTDR)测量-复杂鬼影分析
“鬼影”是使用光时域反射仪（OTDR）测量时经常会出现的现象，是一种与事实不相符合的影像。
常常在测量较短光纤链路中出现。
我们知道，OTDR测量是通过发出探测光脉冲对光纤进行探测，在遇到有介质不同（折射率不同）的位置，如机械式连接器、冷接端子等就会发生反射，OTDR会检测到这些反射光，在曲线上反应出来的就是反射事件。
“鬼影”产生的原因一般是由于反射光遇到连接器发生了第二次反射，有时由于反射光能量较强，链路又较短会发生多次反射，对光纤链路进行了多次的探测，形成多个“鬼影”。
如下图：
由以上原因，我们可以了解到由于再次探测光纤在曲线上又会反应出另一个反射事件，因此“鬼影”的位置信息一定是实际反射位置信息的整倍数关系。
如上图，a＝b。
那么判断“鬼影”主要利用这种位置信息的关系来判断。
下面给大家分析一些实例，这些实例远比上图复杂的多。
1、鬼影实例一
这条测试曲线看起来反射事件非常多，复杂得令人眩目。
但我们仔细分析一下就会发现，大多数反射事件均是鬼影，只有峰1和峰2才是真正得反射事件。
应用鬼影发生得原因可以分析出那些是鬼影。
这些鬼影对实际测试影响很大，如果不仔细进行分析很难分辨。
为什么会出现如此复杂的测试曲线呢？究其原因是几个原因造成。
1、链路短。
因此反射光能量很强，造成多次反射，形成多个鬼影。
2、链路中存在多个机械连接器，且距离较近。
峰2的反射到峰1就发生再次反射，重新探测以峰1作为开始点的光纤链路，由于峰1与峰2距离很近，这股连续反射光始终保持了相当的强度。
因此后边连续出现了多个峰2的鬼影。
2、鬼影实例二
上图中，真正的反射事件只有1、2、3、5几个，其他均是鬼影，结束点应该是峰5。
其形成原因与分析方法与实例一是一样的，只是该曲线更具有隐蔽性，需要仔细研究光路才能作出正确分析。
3、鬼影分析基本原则
∙充分理解“鬼影”形成的原因。
∙更重要的是要了解你的待测链路的基本信息。
鬼影判断会更为容易和快速。
∙模拟反射过程与分析光路。
对于光纤链路中存在多个反射性质的连接器的复杂情况更加重要。
∙要认清鬼影光路是从哪个反射点开始的，并非所有鬼影光路都从0km处开始。
4、如何降低鬼影对OTDR测试的影响
降低鬼影影响基本方法是减少反射数量、降低反射能量、增加链路长度等。
∙尽量减少链路中形成反射事件的因素。
∙如果采用机械式连接，应尽量减少连接器部位的反射强度。
反射能量小不仅对测试有好处，而且对光系统也有很有好处。
∙对于反射影响特别明显的测量段，可以考虑增加一段2km测试光纤的方法加长链路长度，降低鬼影影响。
如果OTDR有“低激光功率”的选项，请选择此测试模式。
光时域反射仪OTDR测量复杂鬼影分析
“鬼影”是使用光时域反射仪( OTDR )测量时经常会出现的现象，是一种与事实不相符合的影像。
常常在测量较短光纤链路中出现。
我们知道， OTDR 测量是通过发出探测光脉冲对光纤进行探测，在遇到有介质不同(折射率不同)的位置，如机械式连接器、冷接端子等就会发生反射， OTDR 会检测到这些反射光，在曲线上反应出来的就是反射事件。
“鬼影”产生的原因一般是由于反射光遇到连接器发生了第二次反射，有时由于反射光能量较强，链路又较短会发生多次反射，对光纤链路进行了多次的探测，形成多个“鬼影”。
如下图：由以上原因，我们可以了解到由于再次探测光纤在曲线上又会反应出另一个反射事件，因此“鬼影”的位置信息一定是实际反射位置信息的整倍数关系。
如上图， a＝b。
那么判断“鬼影”主要利用这种位置信息的关系来判断。
下面给大家分析一些实例，这些实例远比上图复杂的多。
这条测试曲线看起来反射事件非常多，复杂得令人眩目。
但我们仔细分析一下就会发现，大多数反射事件均是鬼影，只有峰 1 和峰 2 才是真正得反射事件。
应用鬼影发生得原因可以分析出那些是鬼影。
这些鬼影对实际测试影响很大，如果不仔细进行分析很难分辨。
为什么会出现如此复杂的测试曲线呢？究其原因是几个原因造成。
1、链路短。
因此反射光能量很强，造成多次反射，形成多个鬼影。
2、链路中存在多个机械连接器，且距离较近。
峰 2 的反射到峰 1 就发生再次反射，重新探测以峰 1 作为开始点的光纤链路，由于峰 1 与峰 2 距离很近，这股连续反射光始终保持了相当的强度。
因此后边连续出现了多个峰 2 的鬼影。
上图中，真正的反射事件只有 1、 2、 3、 5 几个，其他均是鬼影，结束点应该是峰 5。
其形成原因与分析方法与实例一是一样的，只是该曲线更具有隐蔽性，需要仔细研究光路才能作出正确分析。
充分理解“鬼影”形成的原因。
更重要的是要了解你的待测链路的基本信息。
鬼影判断会更为容易和快速。
模拟反射过程与分析光路。
光时域反射计
光时域反射计光时域反射计（OTDR）是一种用于光纤通信领域的测试设备，用于测量光纤传输线路的损耗和反射程度。
它通过发送一束光脉冲进入光纤中，然后检测并分析光信号的反射和衰减情况，从而确定光纤中的事件位置和损耗程度。
光时域反射计的原理基于光纤中的光脉冲的传播速度是已知的。
当光脉冲遇到光纤内部的事件，如连接点、弯曲、断裂或其他损坏，部分光信号将反射回传。
通过测量光脉冲的传播时间和反射信号的强度，可以确定事件的位置和损耗程度。
使用光时域反射计进行光纤线路测试时，首先需要连接OTDR设备到待测试的光纤线路。
然后，设备会发送一束光脉冲进入光纤，并记录光信号的反射和衰减情况。
设备会以一定的时间间隔发送光脉冲，直到所有光信号都被记录。
光时域反射计会生成一个反射光强和距离的图谱，称为“OTDR 图”。
这个图谱显示了光纤上的各个事件点和其对应的反射程度。
通过分析图谱，可以确定是否出现了光纤连接外部的事件点，以及损耗的程度。
这对于维护和诊断光纤线路非常重要。
在使用光时域反射计时，需要一些注意事项。
首先，OTDR设备应与待测试的光纤线路兼容。
设备的波长范围应该与光纤的波长一致，以确保能够准确地测量反射和衰减。
其次，测试时需要注意设备的测量精度和分辨率。
较高的精度和分辨率可以提供更准确的测试结果。
最后，测试时需要考虑光纤中的损耗和事件点的位置。
特别是在光纤连接点和弯曲处，常常会出现较大的反射和衰减。
光时域反射计在光纤通信领域具有重要的应用。
它可以用于安装和维护光纤线路，以及诊断线路故障。
通过定期进行光纤线路测试，可以及时发现并解决潜在的故障，确保通信的可靠性和稳定性。
除了光纤通信，光时域反射计在其他领域也有应用。
例如，在光纤传感器的研究中，OTDR可以用来测量光纤传感器的性能和灵敏度。
此外，光时域反射计还可以用于研究光纤光栅、光纤器件和光纤网络的特性。
总的来说，光时域反射计是一种在光纤通信领域广泛使用的测试设备。
它可以测量光纤线路的反射和衰减情况，并提供准确的测试结果。
光时域反射仪使用方法简谈
光时域反射仪使用方法简谈光时域反射仪(OTDR)是一种用于光纤信号的检测和分析的仪器。
它可以测量光纤的长度、损耗和衰减，同时也可以检测光纤中的故障点，如断裂和弯曲等。
OTDR的使用方法相对较为复杂，需要一定的专业知识和技巧。
下面将从仪器的准备、连接、参数设置、测量和结果分析等方面进行简要介绍。
1.仪器准备在使用OTDR之前，需要确保仪器处于正常工作状态。
首先，检查仪器的电源和连接线是否正常。
然后，打开仪器的电源开关，等待仪器启动。
有些OTDR需要进行校准或者进行自动设置，根据仪器的不同，在仪器启动后需要按照仪器的指示进行相应的操作。
2.连接光纤将OTDR的发送端和接收端分别连接到被测光纤的两端。
这一步骤需要注意光纤连接的正确性，以免影响后续的测量。
确保连接牢固，避免光纤的弯曲和拉伸，以保证测量结果的准确性。
3.参数设置OTDR的参数设置是根据实际测量需求来进行的。
主要的设置包括：脉冲宽度、平均时间、灵敏度和波长等。
脉冲宽度决定了OTDR的测量能力和分辨率，通常需要根据被测光纤的长度和性能进行选择。
平均时间是指在一定时间内进行多次测量并取平均值，以减小测量误差。
灵敏度决定了OTDR的动态范围，通常需根据光纤的损耗进行设置。
波长选择一般是根据光纤的类型和光源的波长来进行设置。
4.测量操作设置好参数后，可以进行光纤的测量。
首先，启动OTDR仪器，等待它稳定工作。
确认被测光纤连接牢固后，点击仪器的测量按钮开始测量。
这时，OTDR会向光纤发送一定脉冲宽度的光信号，并记录返回的光信号强度和时间信息。
光信号被散射和反射后，返回到OTDR的接收端，根据信号的强度和时间信息，可以分析光纤的长度、损耗和衰减。
5.结果分析OTDR测量结果一般以图形和数据的形式呈现。
图形一般是以距离和衰减为横纵坐标的曲线图或者关联图，可以直观地显示故障点和光纤的性能。
数据方面，可以获得光纤的长度、衰减、损耗等具体数值。
通过对数据的分析，可以判断光纤的质量和故障点的位置，并进行相应的维修和优化。

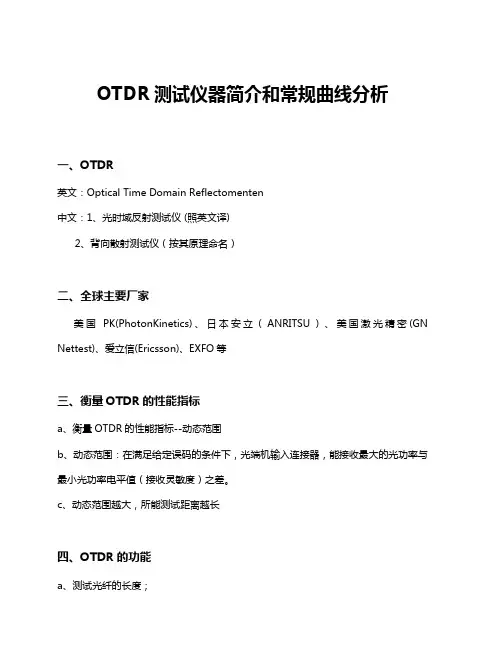

OTDR光测试仪器简介和分析
