交通信号灯自动控制器
六、参考文献
【模拟电子线路】 【数字电路与逻辑设计】 【高频电子电路】 【电子技术基础】（上、下） 【模拟电子技术基础】 【数字电子技术基础】 【电子电路基础】 【电子技术课程设计指导】
NPN三极管 2个
五、心得体会
通过这次课程设计，不仅加深了我对数字逻辑电路的理解，而且 加强了我独立思考和合作交流及动手能力。通过对设计中的每个模块 的设计巩固了对理论知识的掌握，而且感觉实践和理论并非同一回事 。
在这次实践中，加强了对各种元器件的认识，比如电解电容引脚 长的为正极等，同时使更加熟练了焊接技术。还认识到多跟同学交流 的重要性，这样不仅可以是自己设计出更好更简洁的电路，而且能使 自己少走弯路，分享彼此在实践中中的遇到的问题，还可以使自己学 到更多，对问题理解的更加透彻。比如刚开始时自己设计的电路用的 元器件较多，看多同学的设计后，突然感觉的自己多用了两个可以不 用器件，在这次设计中自己还加深了分频的重要性，以及，画电路图 时网络节点的应用不仅可以少连很多线，关键是让自己的电路的逻辑 一目了然。
（3）主干道红灯亮，辅干道绿灯亮。表示主干道 禁止通行，辅干道上的车辆允许通行绿灯亮足规 定的时间间隔TL时，控制器发出状态转换信号ST， 转到下一工作状态。
（3）主干道红灯亮，辅干道绿灯亮。表示主干道禁 止通行，辅干道上的车辆允许通行绿灯亮足规定 的时间间隔TL时，控制器发出状态转换信号ST， 转到下一工作状态。
2)要求信号灯亮的顺序是红 绿 黄，循 环点亮时间要求为： a、东西方向为主干道，红灯亮25秒，绿灯 亮30秒，黄灯亮5秒； b、南北方向为辅干道，红灯亮25秒，绿灯 亮30秒，黄灯亮5秒；
两方向车道的交通灯的运行状态共有4种(因人行 道的交通灯和车道的交通灯是同步的,所以不考虑) ，如图1-2所示
交通信号灯自动控制器 课程设计
一、课程设计的内容及要求
二、交通信号灯控制原理
三、单元电路的设计
1、秒脉冲发生器 2、定时器 3、控制器 4、译码器 5.交通信号灯 6.整个交通灯控制系统的布局
四、元器件清单
五、体会与总结
六、参考文献
七、致谢！
一、课程设计的内容及要求
1）公路十字路口有红（R）、绿（G）、黄 （Y）信号灯各3只，共12只;
三、单元电路的设计
1、秒脉冲发生器 2、定时器 3、控制器 4、译码器 5、交通信号灯 6、整个交通灯控制系统的布局
1）秒脉冲发生器
脉冲信号发生器用 的是555定时器构 成多谐震荡器，震 荡频率为： f=1.43/(R1+2R2)C
2）定时器
定时器由与系统秒脉冲（由 上面时钟脉冲产生器提供）同 步的计数器构成，要求计数器 在状态信号ST作用下，首先清 零，然后在时钟脉冲上升沿作 用下，计数器从30开始进行减1 计数，向控制器提供模5的定时 信号TY和模25的定时信号TL。 计数器选用集成电路74LS192 进行设计较简便。74LS192是4 位十进制同步计数器，它具有 同步清零、同步置数的功能。 74LS192的外引线排列图如图4 所示，其功能表如图5所示。
4)译码器
译码器的主要任务是将控制器的输出 Q1、 Q0 的4种工作状态，翻译成甲、辅干道上6个信号灯 的工作状态。控制器的状态编码与信号灯控制信 号之间的关系如表 所示。通过与非门和非门来简 洁翻译成两路交通的亮灭，其中，黄灯的闪烁， 是通过NPN三极管的基极接脉冲信号控制其通断 实现的。
译码器控制电路
控制器应送出甲、辅干道红、黄、绿 灯的控制信号。为简便起见，把灯的 代号和灯的驱动信号合二为一，并作
如下规定：
AG=1：主干道绿灯亮； BG=1：辅干道绿灯亮；
AY=1：主干道黄灯亮； BY=1：辅干道黄灯亮； A R=1：主干道红灯亮； BR=1：辅干道红灯亮；
• 设控制器的初始状态为S0（用 状态框表示S0），当S0的持续 时间小于25秒时，TL=0（用判 断框表示TL），控制器保持S0 不变。只有当S0的持续时间等 于25秒时，TL=1，跳转到S1， 这时当S1持续时间小于5秒时 TY=0，控制器保持S1不变，只 有当持续时间等于5秒时，控制 器发出状态转换信号ST（用条 件输出框表示ST），也就是说 每跳转一次持续总时长为30秒， 然后转换到下一个S2状态，满 足条件又跳到S3的总时长30秒 工作状态。
（4）主干道黄灯亮，辅干道绿灯亮。表示主干道 上位过县停车线的车辆停止通行，已过停车线的 车辆继续通行，辅干道禁止通行。黄灯亮足规定 的时间间隔TY时，控制器发出状态转换信号ST， 系统又转换到第（1）种工作状态。
交通灯以上4种工作状态 的转换是由控制器器 进行控制的。设控制 器的四种状态编码为 00、01、11、10，并 分别用S0、S1、S3、 S2表示，则控制器的 工作状态及功能如表 所示。
定时器在电路中的电路图
3）控制器
控制器是交通管理的核心，它应该能 够按照交通管理规则控制信号灯工 作状态的转换。从ASM图可以列出 控制器的状态转换表，如表12、3 所示。选用两个D触发器做为时序 寄存器产生 4种状态，控制器状态 转换的条件为TL和TY，当控制器 处于Q1n+1Q0n+1＝ 00状态时， 如果TL＝ 0，则控制器保持在00状 态；如果，则控制器转换到 Q1n+1Q0n+1＝ 01状态。这两种 情况与条件TY无关，所以用无关项 "X"表示。其余情况依次类推，同 时表中还列出了状态转换信号ST。 选用74LS74实现每个D触发器的输 入函数，用减法计数器的输出，通 过逻辑电路控制双D触发器Q0和 Q1在4种状态图间跳变 电路逻辑图 如右图：
一般十字路口的交通灯控制系统的工作过程如下：
（1）图主干道绿灯亮，辅干道红灯亮。表示主 干道上的车辆允许通行，辅干道禁止通行。绿灯 亮足规定的时间隔TL时，控制器发出状态信号ST ，转到下一工作状态。
（3）主干道红灯亮，辅干道绿灯亮。表示主干道禁 止通行，辅干道上的车辆允许通行绿灯亮足规定 的时间间隔TL时，控制器发出状态转换信号ST， 转到下一工作状态。
通过本次实践，感觉自己收获最大的就是用万用表耐心的检查自 己焊接不小心电路留下的错误，开始时我找错误是用很笨的方法，看 着实物连接对着原理图每条每个端点的检查哪里接错花了很长时间也 没找到，后来得知可以用万用表直接触接芯片各个引脚，结果很快找 到了几个错误的地方，因为自己在找错误方面花了太多的时间，万用 表很好用的，这一点让我刻骨铭心，受益匪浅，终生难忘。虽然花了 很多时间，但觉得还是值得的，即使完成的慢了些，中途还有想放弃 的念头，但还是坚持在找错误，觉得耐心和遇到问题不放弃的坚持也 很重要，如果没有坚持或许也就不会认识到万用表的对检查电路很有 用。
5）译码交通信号灯
6）整体布局
四、元器件清单
集成电路 74LS74 1片
74LS48 2片
74LS20 1片
74LS192 2片
74LS00 1片
74LS04 2片
N555 1片
芯片座若干
电容 10μF , 0.01μF , 1μF , 0.1μF 各一支
电阻 47KΩ 两个
1KΩ 一个ຫໍສະໝຸດ 发光二极管 6 个（2）主干道绿灯亮，辅干道黄灯亮。表示主干道 上的车辆允许通行，，辅干道上位过县停车线的 车辆停止通行，已过停车线的车辆继续通行。黄 灯亮足规定时间间隔TY时，控制器发出状态转换 信号ST，转到下一工作状态。
（3）主干道红灯亮，辅干道绿灯亮。表示主干道禁 止通行，辅干道上的车辆允许通行绿灯亮足规定 的时间间隔TL时，控制器发出状态转换信号ST， 转到下一工作状态。
基于plc的交通信号灯控制系统
基于plc的交通信号灯控制系统随着城市交通的日渐拥堵，如何高效地控制车辆行驶已经成为各个城市管理部门面临的重要问题之一。
交通信号灯控制系统就是这样一个能够有效管理城市道路流量的关键性系统，它能够保证城市交通的有序性和安全性。
本文将探讨基于PLC 的交通信号灯控制系统的关键技术和应用，并提供一些实用的建议。
一、PLC的定义和特点PLC是可编程逻辑控制器的英文缩写，主要用于对生产线的自动化进行控制。
PLC的特点主要如下：1. 单元化结构：PLC是由多个模块组成的，它们的连接可以通过接头进行实现，这使得PLC在故障排查和升级换代补充等方面具有非常高的灵活性。
2. 可编程性：PLC是一种具有可编程性质的控制器，它可以通过编写软件控制逻辑来完成不同的任务。
这个特点无疑给PLC带来了灵活性和处理许多任务的能力。
3. 开放性：PLC在不同设备之间的通信上没有固定界面，因此可以与各类设备进行通信和控制，从而为企业实现自动化工厂的高效运行打下了基础。
二、基于PLC的交通信号灯控制系统的优势交通信号灯控制系统是一种广泛应用的城市管理系统，它可以改善城市交通状况，保障公众出行的安全和便捷。
在传统的交通信号灯控制系统中，信号灯的控制主要依靠人工控制，这种方式存在控制不准确，响应时间慢等问题。
而基于PLC的交通信号灯控制系统具有以下明显优势：1. 灵敏度高：基于PLC的交通信号灯控制系统具有非常高的信号响应速度，它可以迅速捕捉到交通状况的变化，并做出快速的响应。
这使得交通信号灯控制系统在处理大量车辆流量时非常可靠。
2. 稳定性高：PLC控制器具有非常高的抗干扰能力和系统稳定性，这使得交通信号灯控制系统能够稳定工作长时间，从而降低了故障发生的概率。
3. 操作简便：基于PLC控制器实现交通信号灯控制系统还具有操作简便的特点，用户可以通过简单的鼠标操作和编程即可实现信号灯的控制，这降低了操作难度和工作量。
三、基于PLC的交通信号灯控制系统的实现基于PLC的交通信号灯控制系统采用模块化结构，主要分为PLC控制器模块、输入输出模块、CPU模块、显图片和其它相关模块。
自动交通信号控制系统的设计与实现
自动交通信号控制系统的设计与实现一、引言随着城市化进程的不断加快，人口快速增长，车辆数量不断增加，城市道路各种类型的交通难题越来越突出，如堵塞、繁忙、事故等等。
交通控制系统是解决交通拥堵问题的关键。
为了提高城市交通的效率，许多国家已经设计和实施了自动交通信号控制系统（ATCS），并取得了显著的成效。
本文将介绍自动交通信号控制系统的设计和实现。
二、自动交通信号控制系统的概述自动交通信号控制系统（ATCS）利用计算机技术和通信技术对交通信号进行自动监测与控制，达到优化交通信号分配的目的。
它的主要功能是测量实时的交通流和路况，根据实时数据调整信号时间和频率，使信号系统更加智能化、合理化、精确化。
三、自动交通信号控制系统的设计（一）系统架构ATCS系统通常由相应的控制器、相应的传感器、通信系统、交通信号灯等组成。
控制器用来执行具体的信号控制算法，传感器用来收集实时的道路信息，通信系统用来传输信息。
信号灯的种类包括紫外线交通信号灯、红外线交通信号灯、LED交通信号灯等种类。
（二）系统工作原理基础：通常情况下，每个路口都安装了4个交通信号灯，分为东西向和南北向。
当行人和车辆通过一个传感器时，该传感器将发送一个信号到交通信号控制器。
与此同时，交通信号控制器还会收集其他传感器的信号，并根据实时交通流量和车速计算和调整信号的时间和频率。
优点：自动交通信号控制系统的最大优点是可以依据实时的交通流量和车速进行动态调整，以达到最优状态。
问题：自动交通信号控制系统并不是万能的，它遇到恶劣天气或人为破坏时，效果不一定比手动信号系统好。
使用期限：一般来说，自动交通信号控制系统的使用期限为5-10年，主要是由于其电子元器件的使用寿命有限。
四、自动交通信号控制系统的实现（一）系统组成为了实现自动交通信号控制系统，要安装电子设备和智能软件，使其能够自动化地处理信息。
系统的主要组成部分包括控制器、传感器、存储器、计算机、通讯设备等。
交通信号灯的plc控制实验报告
交通信号灯的PLC控制实验报告1. 引言交通信号灯是城市交通管理中不可或缺的一部分。
在过去的几十年里，随着科技的发展，人们开始使用PLC（可编程逻辑控制器）来控制交通信号灯，以提高交通流量的效率和安全性。
本实验旨在通过PLC控制交通信号灯的过程，介绍PLC的基础知识和应用。
2. 实验目的本实验的主要目的是通过搭建一个基于PLC的交通信号灯控制系统，实现信号灯的自动切换和交通流量的控制。
具体目标如下：•了解PLC的基本工作原理和编程方法•掌握交通信号灯的控制逻辑和时序•使用PLC软件进行信号灯控制程序的编写和调试3. 实验设备和材料本实验所需的设备和材料如下：•PLC控制器•交通信号灯模型•电源线•编程软件4. 实验步骤步骤1：PLC控制器的连接首先，将PLC控制器与电源线连接，并确保电源正常供电。
接下来，将交通信号灯模型与PLC控制器连接，确保信号灯能够通过PLC控制器进行控制。
步骤2：PLC编程软件的安装与设置在计算机上安装PLC编程软件，并根据软件的操作指南进行设置。
确保软件与PLC控制器成功连接，以便进行后续的编程和调试操作。
步骤3：PLC程序的编写根据交通信号灯的控制逻辑和时序，使用PLC编程软件编写相应的PLC程序。
程序的编写主要包括以下几个方面：•定义输入信号：根据实际情况，定义输入信号，如检测车辆和行人的传感器信号。
•定义输出信号：根据实际情况，定义输出信号，如交通信号灯的红、黄、绿灯控制信号。
•编写控制逻辑：根据交通信号灯的控制规则和时序要求，编写PLC 程序的控制逻辑。
例如，当检测到车辆或行人通过传感器时，相应的信号灯应亮起。
步骤4：PLC程序的调试与测试在编写完PLC程序后，进行程序的调试和测试。
通过PLC编程软件提供的仿真功能，模拟输入信号的变化，观察输出信号和交通信号灯的状态变化是否符合设计要求。
如有问题，及时修改程序并重新调试。
步骤5：实验结果分析根据实际测试结果，对实验结果进行分析和总结。
交通信号灯控制器原理(一)
交通信号灯控制器原理(一)交通信号灯控制器原理概述交通信号灯控制器是城市交通管理中不可或缺的重要设备。
它通过控制红绿灯的工作状态，指导车辆和行人的通行，确保交通的有序进行。
本文将从基本原理、控制策略和实现方式三个方面进行详细解析。
基本原理交通信号灯控制器的基本原理是通过定时控制红绿灯的亮灭，来控制交通流的通行。
其核心思想是保证各个方向的交通流量相对均衡，防止交通阻塞和事故的发生。
控制策略交通信号灯控制器采用不同的控制策略，根据实际交通需求进行调整。
•定时控制策略：采用固定的时间间隔进行红绿灯的切换。
这种策略适用于交通流量变化相对稳定的场景，操作简单，但无法自适应交通状况。
•检测控制策略：通过车辆或行人的检测设备，实时监测交通流量，根据实际情况动态调整红绿灯的切换时间。
这种策略能够根据交通状况进行自适应调整，提高交通效率，但需要较为复杂的检测设备和算法支持。
•配时控制策略：结合交通流量和时间的关系，预先设定红绿灯切换时间。
这种策略在考虑交通流量变化的同时，兼顾了不同时间段的交通需求，是常用的控制策略之一。
实现方式交通信号灯控制器的实现方式多种多样，主要取决于控制策略的选择和交通需求的具体情况。
•传统控制器：采用固定的电路和机械装置进行红绿灯的控制。
这种方式结构简单，成本低廉，但调整不灵活，适用于交通流量变化相对稳定的场景。
•电子控制器：采用微处理器和电子元件控制红绿灯的切换。
这种方式具有较高的灵活性和可调性，能够实现多种控制策略的切换和动态调整。
适用于大多数城市的交通管理需求。
•智能控制器：结合物联网、大数据和人工智能等技术，实现交通信号灯的智能化管理。
这种方式通过数据分析、模型预测和智能决策，能够实时调整红绿灯的切换时间，提高交通流效率，减少能源消耗和排放。
是未来交通管理的发展方向。
结论交通信号灯控制器作为城市交通管理的重要装置，起到了引导交通、保障安全的关键作用。
它的原理基于定时控制、检测控制和配时控制策略，实现方式涵盖了传统控制器、电子控制器和智能控制器等多种形式。
信号控制器原理
信号控制器原理
信号控制器是交通信号灯的核心部件，它的作用是控制交通信号灯的开关，使交通流量得到合理的分配和调度。
信号控制器的原理是通过电子技术和计算机技术实现交通信号灯的自动控制，从而提高交通效率和安全性。
信号控制器的工作原理是基于交通流量的检测和分析，通过计算机算法实现交通信号灯的自动控制。
交通流量的检测可以通过传感器、摄像头等设备实现，将检测到的数据传输到信号控制器中进行处理。
信号控制器根据交通流量的情况，计算出最优的交通信号灯控制方案，并将控制信号发送到交通信号灯上，实现交通信号灯的自动控制。
信号控制器的核心部件是计算机芯片，它具有高速计算和存储能力，可以实现复杂的交通信号灯控制算法。
信号控制器还具有通信接口，可以与其他设备进行数据交换和通信，实现交通流量的实时监测和控制。
信号控制器的优点是可以实现交通信号灯的自动控制，提高交通效率和安全性。
它可以根据交通流量的情况，动态调整交通信号灯的控制方案，避免交通拥堵和事故发生。
信号控制器还可以实现交通信号灯的联动控制，使交通流量得到更加合理的分配和调度。
信号控制器是交通信号灯的核心部件，它的工作原理是基于电子技术和计算机技术实现交通信号灯的自动控制。
信号控制器具有高速计算和存储能力，可以实现复杂的交通信号灯控制算法。
它可以根据交通流量的情况，动态调整交通信号灯的控制方案，提高交通效率和安全性。

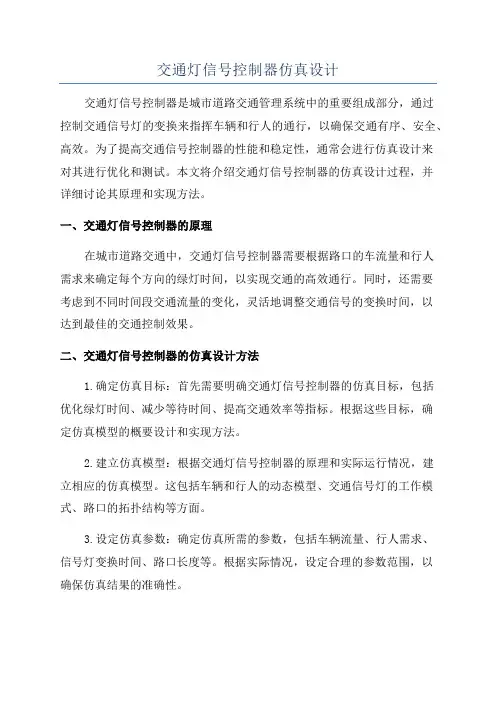

交通灯信号控制器仿真设计
交通灯信号控制器仿真设计交通灯信号控制器是城市道路交通管理系统中的重要组成部分，通过控制交通信号灯的变换来指挥车辆和行人的通行，以确保交通有序、安全、高效。
为了提高交通信号控制器的性能和稳定性，通常会进行仿真设计来对其进行优化和测试。
本文将介绍交通灯信号控制器的仿真设计过程，并详细讨论其原理和实现方法。
一、交通灯信号控制器的原理在城市道路交通中，交通灯信号控制器需要根据路口的车流量和行人需求来确定每个方向的绿灯时间，以实现交通的高效通行。
同时，还需要考虑到不同时间段交通流量的变化，灵活地调整交通信号的变换时间，以达到最佳的交通控制效果。
二、交通灯信号控制器的仿真设计方法1.确定仿真目标：首先需要明确交通灯信号控制器的仿真目标，包括优化绿灯时间、减少等待时间、提高交通效率等指标。
根据这些目标，确定仿真模型的概要设计和实现方法。
2.建立仿真模型：根据交通灯信号控制器的原理和实际运行情况，建立相应的仿真模型。
这包括车辆和行人的动态模型、交通信号灯的工作模式、路口的拓扑结构等方面。
3.设定仿真参数：确定仿真所需的参数，包括车辆流量、行人需求、信号灯变换时间、路口长度等。
根据实际情况，设定合理的参数范围，以确保仿真结果的准确性。
4.编写仿真程序：利用仿真软件或编程语言，编写交通灯信号控制器的仿真程序。
根据建立的模型和设定的参数，模拟不同情况下的交通流量和信号控制效果，评估控制器的性能和稳定性。
5.优化设计方案：根据仿真结果，对交通灯信号控制器的设计方案进行优化和改进。
可以调整绿灯时间、增加延时器、改变信号灯的配时等方法，以提高交通控制效果。
6.验证仿真结果：对优化后的设计方案进行验证，检验其效果和可靠性。
通过对比仿真结果和实际数据，评估交通灯信号控制器的性能和稳定性。
三、交通灯信号控制器的仿真设计案例以市中心的交通路口为例，设计一个交通灯信号控制器的仿真方案。
该路口存在车辆和行人的交通需求，需要根据不同时段的交通流量来控制信号灯的变换，以确保交通有序通行。
交通信号灯控制器设计
前言红绿交通灯自动控制系统在城市十字（或丁字）路口有着广泛的应用。
随着社会的进步，人们生活水平的提高，私家车数量会不断增加，对城市交通带来前所为有的压力。
道路建设也将随之发展，错综复杂的道路将不断增多。
为维持稳定的交通秩序，红绿灯自动控制系统将得到更为广泛的应用。
无论在大城市还是中小城市街道的十字路口，每条道路都各有一组红，黄，绿信号灯，用以指挥车辆和行人有序地通过十字路口。
红灯（R）亮表示该道路禁止通过；黄灯（Y）亮表示停车；绿灯（G）亮表示允许通过。
交通灯控制器即交通信号定时控制系统就是用来自动控制十字路口三组红、黄、绿三色交通信号灯，指挥各种车辆和行人安全通信，以实现十字路口交通管理的自动化。
本设计应用基本数字电路知识，采用LED灯作红、绿、黄三交通灯，用数码管作同步倒计时显示，实现两方向通行时间相等的控制并配有倒计时。
目录第一章．系统概要 (3)1.1 设计思路 (3)1.2原理和总体设计方案 (4)1.2.1原理 (4)1.2.2总体设计方案构思 (4)1.3功能的划分及组成 (4)第二章.总的设计方案 (5)2.1设计任务及主要技术指标和要求 (5)2.2工作流程： (5)2.3工作流程图 (6)2.4方案设计 (6)2.4.1方案构思 (6)2.4.2方案的可行性论证 (6)第三章．单元电路设计 (7)3.1秒信号产生电路 (7)3.2主控电路（交通灯信号状态控制器设计） (8)3.2.1状态指令和编码 (8)3.2.2求交通灯控制函数及电路 (9)3.3定时译码显示系统的设计 (11)3.3.1定时电路 (11)3.3.2计数译码显示电路 (12)第四章元器件选择及介绍 (13)第五章.电路调试设计总结 (17)附录1：完整的设计电路图附录2：元器件清单参考文献交通信号灯控制器设计摘要：分析交通信号灯控制系统应用要求及设计原理，设计出能够满足实际应用要求的交通信号灯控制器。
通过采用数字电路对交通灯控制电路的设计,提出使交通灯控制电路用数字信号自动控制十字路口两组红、黄、绿交通灯的状态转换的方法,指挥各种车辆和行人安全通行,实现十字路口交通管理的自动化。
交通信号灯控制器设计
把各个单元电路互相连接起来，进行系统通调。
3.定时系统
根据设计要求,交通灯控制系统要有一个能自动装入 不同定时时间的定时时间器,以完成30秒,20秒,5秒的定时 任务。时间状态由两片74LS47预置到减法计数器的时间常数通 过三片8路双向三态门74LS245来完成。三片74LS245的 输入数据分别接入30,20,5三个不同的数字,任一输入数据 到减法计数器的置入由状态译码器的输出信号控制不同 74LS245的选通信号码来实现。
状态.它们之间的关系如下真值表.对于信号灯的状态,``1”表示灯
亮,``0”表示灯灭.
状态控制器输出 主干道信号灯
支干道信号灯
Q2 Q1 R Y G r y g
0 0001 10 0 0 1010 10 0 1 0100 00 1 1 1100 01 0
根据真值表,可列出各信号灯的逻辑函数 表达式为:
根据设计任务要求,当黄灯亮时,红灯应按 1HZ的频率闪烁.从状态译码器真值表中看出, 黄灯亮时,Q1必为高电平;而红灯点亮信号与 Q1无关.现利用Q1信号去控制一三态门电路 74LS245(或模拟开关),当Q1为高电平时,将秒 信号脉冲引到驱动红灯的与非门的输入端,使 红灯在黄灯亮其间闪烁;反之将其隔离,红灯信 号不受黄灯信号的影响.
取一固定电阻47k与一5k 的电位器相串联代
替电阻R2。在调试电路时调节电位器Rp,使输出 脉冲周期为IS。
