在某些情况下，磨损了的零件是可以修复的，例如， 用快速笔刷电镀法可以修复已轻微磨损了的车轴。 腐蚀: 是金属材料或其制件在周围环境介质的作用下， 逐惭产生的损坏或变质现象----化学变化。 金属材料的锈蚀是最常见的腐蚀现象之一。在机器设备 的损坏中，腐蚀与磨损经常是“狼狈为奸”，同时进行。
二:腐蚀的定义
(1) 电偶腐蚀(Galvanic Corrosion) (2)点蚀(Pitting) (3)缝隙腐蚀(Crevice Corrosion) (4)晶间腐蚀(Intergranular Corrosion)
(5)剥蚀(Exfoliation)
(6)选择性腐蚀(Selective Corrosion) (7)丝状腐蚀(Filiform Corrosion)
2 金属氧化物的蒸气压
物质在一定温度下都具有一定的蒸气压。当固体氧化物 的蒸气压低于该温度下相平衡蒸气压时，则固体氧化物蒸发。 蒸气压与标准自由能的关系：
X (s) X ( g )
蒸发热愈大，蒸气压愈小，固态氧化物愈稳定
2.金属氧化物的熔点 一些金属氧化物的熔点低于该金属的熔点，因此，当 温度低于金属熔点以下，又高于氧化物熔点以上时，氧 化物处于液态，不但失去保护作用，而且还会加速金属 腐蚀。
五：研究材料腐蚀的重要性及控制
第一章 金属与合金的高温氧化
重点：
1. Ellingham平衡图 2. 金属高温氧化的历程，物质在氧化膜内的传输途径
3. 氧化膜的P-B比
4.氧化膜的晶体缺陷 哈菲原子价规则 5. Wagner理论 6.合金的氧化形式 7.提高金属抗氧化途径
引言 一：高温氧化定义
其中以在干燥气态介质中的腐蚀行为的研究历史最 久，认识全面而深入，本章重点介绍金属(合金)高温氧 化机理及抗氧化原理。
二:腐蚀的定义
(1) 电偶腐蚀(Galvanic Corrosion) (2)点蚀(Pitting) (3)缝隙腐蚀(Crevice Corrosion) (4)晶间腐蚀(Intergranular Corrosion)
(5)剥蚀(Exfoliation)
(6)选择性腐蚀(Selective Corrosion) (7)丝状腐蚀(Filiform Corrosion)
2 金属氧化物的蒸气压
物质在一定温度下都具有一定的蒸气压。当固体氧化物 的蒸气压低于该温度下相平衡蒸气压时，则固体氧化物蒸发。 蒸气压与标准自由能的关系：
X (s) X ( g )
蒸发热愈大，蒸气压愈小，固态氧化物愈稳定
2.金属氧化物的熔点 一些金属氧化物的熔点低于该金属的熔点，因此，当 温度低于金属熔点以下，又高于氧化物熔点以上时，氧 化物处于液态，不但失去保护作用，而且还会加速金属 腐蚀。
五：研究材料腐蚀的重要性及控制
第一章 金属与合金的高温氧化
重点：
1. Ellingham平衡图 2. 金属高温氧化的历程，物质在氧化膜内的传输途径
3. 氧化膜的P-B比
4.氧化膜的晶体缺陷 哈菲原子价规则 5. Wagner理论 6.合金的氧化形式 7.提高金属抗氧化途径
引言 一：高温氧化定义
其中以在干燥气态介质中的腐蚀行为的研究历史最 久，认识全面而深入，本章重点介绍金属(合金)高温氧 化机理及抗氧化原理。
金属的腐蚀与防护完整版PPT课件
数据分析与结果讨论
对实验数据进行处理和分析，提取金属内部或表面的缺陷信息，评 估金属的腐蚀程度和剩余寿命。
06 金属防护工程实践案例 分享
石油化工行业金属设备防护案例
案例一
某石化公司炼油厂塔器设备腐蚀防护。采用高分子复合涂层技术进 行防护，有效延长了设备使用寿命。
案例二
某油田输油管道腐蚀防护。采用阴极保护技术，结合涂层保护，降 低了管道的腐蚀速率。
阴极保护法
01
将被保护金属与外加直流电源的负极相连，使其成为阴极而防
止金属腐蚀的方法。
阳极保护法
02
将被保护金属与外加直流电源的正极相连，使其处于阳极电位
下成为钝态或致钝而防止金属腐蚀的方法。
牺牲阳极保护法
03
在被保护金属上连接电位更负的金属或合金作为阳极，使其在
腐蚀介质中优先溶解，从而保护被连接金属的方法。
金属的腐蚀与防护完 整版PPT课件
目录
CONTENTS
• 金属腐蚀概述 • 金属腐蚀类型及特点 • 金属防护方法及原理 • 不同环境下金属腐蚀与防护策略 • 金属腐蚀实验方法与检测技术 • 金属防护工程实践案例分享
01 金属腐蚀概述
腐蚀定义与分类
腐蚀定义
金属与周围环境发生化学或电化学 反应，导致金属性能劣化的现象。
案例三
某变电站高压开关柜金 属外壳腐蚀防护。采用 阴极保护技术，结合涂 层保护，降低了金属外 壳的腐蚀速率。
交通运输领域金属部件防护案例
案例一
某地铁列车车体腐蚀防护。采用 不锈钢车体材料，结合电化学保 护技术，提高了车体的耐蚀性。
案例二
某汽车制造厂车身钢板腐蚀防护。 采用镀锌钢板材料，结合涂层保 护技术，延长了车身的使用寿命。
对实验数据进行处理和分析，提取金属内部或表面的缺陷信息，评 估金属的腐蚀程度和剩余寿命。
06 金属防护工程实践案例 分享
石油化工行业金属设备防护案例
案例一
某石化公司炼油厂塔器设备腐蚀防护。采用高分子复合涂层技术进 行防护，有效延长了设备使用寿命。
案例二
某油田输油管道腐蚀防护。采用阴极保护技术，结合涂层保护，降 低了管道的腐蚀速率。
阴极保护法
01
将被保护金属与外加直流电源的负极相连，使其成为阴极而防
止金属腐蚀的方法。
阳极保护法
02
将被保护金属与外加直流电源的正极相连，使其处于阳极电位
下成为钝态或致钝而防止金属腐蚀的方法。
牺牲阳极保护法
03
在被保护金属上连接电位更负的金属或合金作为阳极，使其在
腐蚀介质中优先溶解，从而保护被连接金属的方法。
金属的腐蚀与防护完 整版PPT课件
目录
CONTENTS
• 金属腐蚀概述 • 金属腐蚀类型及特点 • 金属防护方法及原理 • 不同环境下金属腐蚀与防护策略 • 金属腐蚀实验方法与检测技术 • 金属防护工程实践案例分享
01 金属腐蚀概述
腐蚀定义与分类
腐蚀定义
金属与周围环境发生化学或电化学 反应，导致金属性能劣化的现象。
案例三
某变电站高压开关柜金 属外壳腐蚀防护。采用 阴极保护技术，结合涂 层保护，降低了金属外 壳的腐蚀速率。
交通运输领域金属部件防护案例
案例一
某地铁列车车体腐蚀防护。采用 不锈钢车体材料，结合电化学保 护技术，提高了车体的耐蚀性。
案例二
某汽车制造厂车身钢板腐蚀防护。 采用镀锌钢板材料，结合涂层保 护技术，延长了车身的使用寿命。
钢铁的锈蚀与防护(26张ppt)
23
我会做
1.在下列环境中，埋在底下的铸铁输气（液）管道被腐蚀的
速度最慢的是（ D）
A.含较多沙粒，潮湿透气的土中 B.沼泽地中 C.河流附近的盐碱地中 D.干燥、有黏性、透气性差的土中 2.芜湖铁画是中国工艺美术百花园中的一朵奇葩，至今已 有三百多年的历史。下列关于铁画的生锈与保护的叙述
不正确的是（ A）
9
一周 后 干燥空气中
全浸在沸水中
食醋浸没
铁钉放在干燥的空气中： 铁钉未生锈 铁钉完全浸没在沸水中： 铁钉未生锈 铁钉浸没一半在水中： 铁钉在空气、水的界面处生锈严重 铁钉浸没一半在食盐水中：浸没在食盐水中的铁钉几乎全部生锈 铁钉沾了醋酸溶液: 铁钉严重锈蚀
10
1.铁生锈的主要因素：水和氧。
影响因素：钢铁的纯度、环境的温度、 湿度和酸碱性、盐溶液等。
第三节 钢铁的锈蚀与防护
1
观察下面的图片：
2
3
铁轨的锈蚀
Hale Waihona Puke 锈蚀的轮船钢铁是应用最普 遍且最容易被锈 蚀的金属材料
各种铁制品的锈蚀 4
家庭使用的铁制工具，一段时间不 用就变得锈迹斑斑，而广场矗立的不锈 钢旗杆，几经风霜雪雨却总能保持原有 的本色。为什么呢？
5
为了减少损失，需要探究 钢铁锈蚀的原因、防护的 方法
（2）请你联系实际再提出两条节约金属资源的建
议:＿防＿止＿＿金＿属＿腐＿蚀＿或＿回＿收＿＿利＿用＿废＿旧＿金＿属＿＿； 合＿＿理＿开＿采＿矿＿物＿或＿寻＿＿找＿金＿属＿的＿代＿用＿品＿＿
25
作业： 1.教材P.71.挑战自我 2.教材P.75.单元练习，将第4、5、6
题写在作业本上
26
6
第三节 钢铁的锈蚀与防护
我会做
1.在下列环境中，埋在底下的铸铁输气（液）管道被腐蚀的
速度最慢的是（ D）
A.含较多沙粒，潮湿透气的土中 B.沼泽地中 C.河流附近的盐碱地中 D.干燥、有黏性、透气性差的土中 2.芜湖铁画是中国工艺美术百花园中的一朵奇葩，至今已 有三百多年的历史。下列关于铁画的生锈与保护的叙述
不正确的是（ A）
9
一周 后 干燥空气中
全浸在沸水中
食醋浸没
铁钉放在干燥的空气中： 铁钉未生锈 铁钉完全浸没在沸水中： 铁钉未生锈 铁钉浸没一半在水中： 铁钉在空气、水的界面处生锈严重 铁钉浸没一半在食盐水中：浸没在食盐水中的铁钉几乎全部生锈 铁钉沾了醋酸溶液: 铁钉严重锈蚀
10
1.铁生锈的主要因素：水和氧。
影响因素：钢铁的纯度、环境的温度、 湿度和酸碱性、盐溶液等。
第三节 钢铁的锈蚀与防护
1
观察下面的图片：
2
3
铁轨的锈蚀
Hale Waihona Puke 锈蚀的轮船钢铁是应用最普 遍且最容易被锈 蚀的金属材料
各种铁制品的锈蚀 4
家庭使用的铁制工具，一段时间不 用就变得锈迹斑斑，而广场矗立的不锈 钢旗杆，几经风霜雪雨却总能保持原有 的本色。为什么呢？
5
为了减少损失，需要探究 钢铁锈蚀的原因、防护的 方法
（2）请你联系实际再提出两条节约金属资源的建
议:＿防＿止＿＿金＿属＿腐＿蚀＿或＿回＿收＿＿利＿用＿废＿旧＿金＿属＿＿； 合＿＿理＿开＿采＿矿＿物＿或＿寻＿＿找＿金＿属＿的＿代＿用＿品＿＿
25
作业： 1.教材P.71.挑战自我 2.教材P.75.单元练习，将第4、5、6
题写在作业本上
26
6
第三节 钢铁的锈蚀与防护
《腐蚀防护培训》课件
腐蚀防护的方法和原则
1 方法
常用的腐蚀防护方法包括物理防护、化学防 护和涂层防护等。选取适合的方法取决于腐 蚀环境和材料特性。
2 原则
腐蚀防护应遵循可行性、经济性和可持续性 的原则，同时要兼顾安全性和环境保护。
常见的腐蚀防护材料和技术
涂层材料
腐蚀防护涂层如聚合物涂层、金 属涂层和陶瓷涂层等可以提供持 久的保护。
3
案例三
一家石化公司使用涂层防护技术，在容器内壁形成了可靠的防腐层，提高了设备 的防腐蚀性能。
总结和提出建议
腐蚀防护是保障设备安全和延长使用寿命的关键措施。通过合理选择腐蚀防 护方法和材料，以及定期检查和维护，我们可以最大程度地减少腐蚀带来的 损失。
合金材料
抗腐蚀合金材料具有优异的腐蚀 抵抗能力，如不锈钢、镍基合金 和钛合金等。
阴极保护
阴极保护技术通过施加电流或使 用阳极保护来减缓金属腐蚀。
腐蚀防护案例分享
1
案例一
某化工企业通过改善操作流程和使用耐腐蚀材料，成功降低了设备腐蚀率。
2
案例二
一座海上风力发电场采用防海水腐蚀技术，有效延长了设备的使用寿命。
腐蚀是金属材料与环境中的某些物质相互作用导致材料的逐渐破坏过程。腐蚀的成因主要包括化学腐蚀、电化 学腐蚀和应力腐蚀等。
腐蚀的分类和特点
分类
腐蚀可以分为常温腐蚀、高温腐蚀、干腐蚀和湿腐蚀等不同类型。
特点
腐蚀具有延续性、隐蔽性和破坏性的特点，容易导致设备故障、生产中断以及安全事故。
影响因素
腐蚀的严重程度受到多种因素影响，包括温度、湿度、PH值、气候条件和化学物质的浓度 等。
《腐蚀防护培训》PPT课 件
在这份《腐蚀防护培训》PPT课件中，我们将分享腐蚀防护的重要性，以及如 何应对各种腐蚀挑战。让我们一起来探索吧！
过程装备腐蚀与防护一PPT课件
电极电势(electrode potential)，其数值通常取决于电极本身、电解液浓度、 温度等因素。包括平衡电极电位和非平衡电极电位。由于其绝对值很难测量， 常见电极电位是半电池反应“O+R=R”相对于标准氢电极而言，是“氧化态和 还原态(O/R)”电位，有正负之分。
第20页/共90页
1.1 金属电化学腐蚀原理
第6页/共90页
腐蚀的定义与分类
(1)按腐蚀的反应历程，可分为化学腐蚀和电化学腐蚀： ➢ 化学腐蚀-金属与非电解质直接发生化学作用而引起的破坏。该过程是一种纯
氧化和还原的化学过程，反应过程中无电流形成。例如铅在四氯化碳，镁或 钛在甲醇中的腐蚀； ➢ 电化学腐蚀-金属与电解质溶液发生电化学作用而引起的破坏，电化学反应过 程中有电流产生，服从电化学动力学规律。例如金属在大气、海水、工业用 水、各种酸碱盐溶液中的腐蚀等。
v1O ne v2R
(1-3)
EO/R
EO O/R
0.059 n
第23页/共90页
lg
O R
1.1 金属电化学腐蚀原理
第24页/共90页
1.1 金属电化学腐蚀原理
例子：计算Zn2+离子浓度为0.001mol·L-1时锌电极的电极电位(298K)。 解：根据金属电动序表可知
当[Zn2+]=0.001mol·L-1时，从(1-3)式可计算锌电极的电极电位为
化合而形成腐蚀产物，即氧化还原在反应粒子相碰撞的瞬间直接于碰撞的反应 点上完成。例如高温气体中活泼金属的初期氧气过程。
第14页/共90页
Zn
1 2
O2
ZnO
1.1 金属电化学腐蚀原理
电 化 学 腐 蚀 (Electrochemical corrosion),其特点是金属的腐蚀存在 两个同时进行却相互独立的氧化还原 过程，即阳极反应(anode reaction) 和阴极反应(cathode reaction)。例 如锌在含氧Zn中性12 O水2 溶 H液2O中的Zn腐(O蚀H)：2
第20页/共90页
1.1 金属电化学腐蚀原理
第6页/共90页
腐蚀的定义与分类
(1)按腐蚀的反应历程，可分为化学腐蚀和电化学腐蚀： ➢ 化学腐蚀-金属与非电解质直接发生化学作用而引起的破坏。该过程是一种纯
氧化和还原的化学过程，反应过程中无电流形成。例如铅在四氯化碳，镁或 钛在甲醇中的腐蚀； ➢ 电化学腐蚀-金属与电解质溶液发生电化学作用而引起的破坏，电化学反应过 程中有电流产生，服从电化学动力学规律。例如金属在大气、海水、工业用 水、各种酸碱盐溶液中的腐蚀等。
v1O ne v2R
(1-3)
EO/R
EO O/R
0.059 n
第23页/共90页
lg
O R
1.1 金属电化学腐蚀原理
第24页/共90页
1.1 金属电化学腐蚀原理
例子：计算Zn2+离子浓度为0.001mol·L-1时锌电极的电极电位(298K)。 解：根据金属电动序表可知
当[Zn2+]=0.001mol·L-1时，从(1-3)式可计算锌电极的电极电位为
化合而形成腐蚀产物，即氧化还原在反应粒子相碰撞的瞬间直接于碰撞的反应 点上完成。例如高温气体中活泼金属的初期氧气过程。
第14页/共90页
Zn
1 2
O2
ZnO
1.1 金属电化学腐蚀原理
电 化 学 腐 蚀 (Electrochemical corrosion),其特点是金属的腐蚀存在 两个同时进行却相互独立的氧化还原 过程，即阳极反应(anode reaction) 和阴极反应(cathode reaction)。例 如锌在含氧Zn中性12 O水2 溶 H液2O中的Zn腐(O蚀H)：2

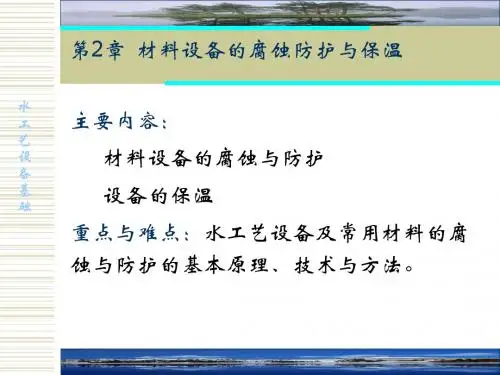

2设备的腐蚀、防护与保温概述
