BIM软件基础操作
的工具和选项都在功能区上。而且，上下文菜单还提供了对
常用工具的快速访问。在工作的过程中，状态栏会提供帮助 您工作的信息和提示。熟悉用户界面能帮助您更有效地使用 软件。
一、 Autodesk Revit用户界面
Autodesk Revit是一款强大的应用程序，它使用建筑信 息模型方法在Microsoft Windows操作系统上运行。与 大多数Windows应用程序一样，Autodesk Revit用户 界面有一个包含选项卡和面板、工具栏和对话框的功能
，在功能区的视图状态之间切换。
二、功能区框架
功能区显示在应用程序窗口顶部，使用它访问帮助设计
建筑项目的工具和选项。
可以通过改变功能区的视图状态和重新安排包含工具
的面板来自定义功能区。也可以用管理选项卡右边的控
件，在功能区的视图状态之间切换。
二、功能区框架
完整的功能区
最小化为选项卡和面板标
签的功能区 最小化为选项卡和面板标签的功能区
在可见性/图形替换对话框中，注意此视图的可见性设置。
四、浏览Autodesk Revit用户界面
在视图窗口中，将光标悬停在风管的剖面图上。边会高亮显示， 然后工具提示和状态栏会显示关于风管的信息。
四、浏览Autodesk Revit用户界面
检查应用程序窗口底部的视图控制栏，将光标移到视图控制栏上
三、使用用户界面的准则
用户界面图元，如功能区、选项栏和项目浏览器可以帮助大家
有效地工作，下面的准则有助于使用用户界面。 一、用光标工具提示查看工具的键盘快捷命令。在功能区上按住按钮时， 会显示光标工具提示。在Revit中可以不用命令行，输入键盘快捷命令即 可访问工具。例如，输入VG会打开 可见性/图形替换 对话框。 二、使用工具时，如果没有激活其他操作，默认会激活修改操作。要想快 速结束工具或操作，按两次Esc键就会返回到修改状态。 三、用选项栏选择命令特定工具，如在画管道时设置直径，这样比先选择 再修改管道更快。
一、 Autodesk Revit用户界面
下图显示了Project Browser（项目浏览器）、状态栏、View
Control Bar（视图控制栏）和Revit MEP用户界面的其他图元。
一、 Autodesk Revit用户界面
用户界面图元 1项目浏览器 2状态栏 说明 显示当前项目中所有视图、明细表、图纸和族的逻辑层 级结构树视图
区，可以用来完成各种任务。用鼠标选择面板或工具栏
中的按钮来执行操作。
一、 Autodesk Revit用户界面
每次启动Autodesk Revit时，都会显示一个称为最近使用的文件的 启动窗口，它包括最近打的项目或族文件的链接。
一、 Autodesk Revit用户界面
下图显示了Autodesk Revit功能区上的不同选项卡、面板和按钮。
Autodesk Revit 基础操作
中建五局山东公司
目 录
• 一、Autodesk Revit 用户界面 • 二、功能区框架 • 三、使用用户界面的准则 • 四、浏览Revit MEP用户界面
一、 Autodesk Revit用户界面
在开始使用Autodesk Revit之前，需要熟悉用
户界面和用以创建设计的图元类型和族类型。本
四、浏览Autodesk Revit用户界面
查看项目浏览器，它列出了与 建筑模型关联的所有视图。注 意默认的三维视图是粗体，表 示它是激活的视图。项目浏览 器总是包括模型的所有视图，
可以用它在视图之间导航。可
以在设计的过程中根据需要轻 松创建和命名新视图。
四、浏览Autodesk Revit用户界面
一、 Autodesk Revit用户界面
用应用程序菜单访问
许多常用的文件操作
，也可以用高级选项 管理文件。
一、 Autodesk Revit用户界面
快速访问工具栏
（快速访问）工具栏显示了常用的文件操作，如放弃和重做更改。 可以通过从功能区添加工具来自定义默认的（快速访问）工具栏。
一、 Autodesk Revit用户界面
分析
管理 设计 协作 视图 修改 项
包括运行当前模型分析的工具 包括按项目设置、项目位置和分组的工具，也包括管理项目和设计的选
包括建筑业特定工具，如概念质量、楼层和房间以及区域功能 包括团队成员协作的工具，还包括创建、管理和协调工作集的工具 包括控制对象图像外观、创建视图和添加图纸的工具，这个选项卡还包 括在视图之间切换和显示用户界面工具栏的选项 包括编辑对象、几何图形、线和面的工具。这个选项卡也包括复制和粘 贴工具，使用剪贴板、查询工具和定相工具
三、使用用户界面的准则
用户界面图元，如功能区、选项栏和项目浏览器可以帮助大家
有效地工作，下面的准则有助于使用用户界面。
四、用项目浏览器创建、删除、更改、切换视图，这可以帮您快速地管理
项目中的视图。 五、在工作时，阅读状态栏中显示的提示，它们提供了有价值的工具使用
信息。
六、如果处理的项目图很大，隐藏项目浏览器，这样可以扩大视图窗口， 显示更大的图形部分。也可以切换功能区显示，在小屏幕上放大视图。
的工具上，查看工具提示。
在视图窗口右侧的导航栏 上，在缩放工具下面单击 下拉箭头。保证选择了区 域放大。
五、实际操作Autodesk Revit
一、建筑建模：柱、墙、门、窗、梁、楼梯、楼
板、开洞、屋顶。
二、机电建模：桥架、管道、阀门、风管、设备 三、模型之间的碰撞检查及修改剖面视角、 四、模型出图、渲染及动画演示制作
二、功能区框架
功能区选项卡
功能区显示了10个选项卡以及Revit中这些选项卡上所有可 用的工具。单击选项卡的名字激活它。每个选项卡都包括分 组工具的面板。下图显示了各种功能区选项卡。
二、功能区框架
下表列出了可以在Autodesk Revit的11个功能区选项卡上
访问的工具和选项。
选项卡 建筑 结构 系统 插入 注释 工具和选项 包括放置建筑图元，如柱、墙、门、窗、楼梯、楼板、屋顶等常用工具。 包括放置钢结构图元，如柱、梁、桁架等钢结构的常用工具。 包括放置机电图元，如风管、机械设备、管道、电气设备等常用工具。 包括链接和导入文件、加载族文件和在线搜索内容的工具 包括放置尺寸标注、细节、草图、文本、选项卡和关键备注的工具
教程介绍这些Autodesk Revit基本概念，在整
个学习和设计的过程中，还会用这些概念来最高 地使用Autodesk Revit工作。
一、 Autodesk Revit用户界面
本课介绍如何使用Autodesk Revit用户界面的各个部分。 首先学习主用户界面，然后学习功能区选项卡和一些使用用 户界面的推荐做法。最后通过一个浏览用户界面的练习对本 课进行总结，Autodesk Revit提供了友好的用户界面，其中
鼠标悬停在对象上会显示族和图元类型的名称。如果使 用注释的话，就会显示提示 提供常用查看命令的快捷方式，如查看缩放和模型图形 样式
显示在项目浏览器中选择的视图。可以平铺视图或最大 化视图填满整个视图窗口 显示缩放控件并打开滚轮 控制三维视图的方向
3查看控制栏
4视图窗口 5导航栏 6 ViewCube
（信息中心）工具栏
用（信息中心）工具栏通过关键词搜索信息、访问订阅服务和与产 品有关的更新。也可以在（帮助）中访问主题。
二、功能区框架
功能区显示在应用程序窗口顶部，使用它访问帮助设计
建筑项目的工具和选项。
可以通过改变功能区的视图状态和重新安排包含工具的
面板来自定义功能区。也可以用管理选项卡右边的控件
广联达BIM土建计量平台基本操作初始篇
⼴联达BIM⼟建计量平台基本操作初始篇我们这次来介绍⼴联达BIM⼟建计量平台的基本操作；⾸先咱们先认识⼀下GTJ的界⾯；单击⼤T，新建⼯程/打开/选项/退出；应⽤中⼼：造价云管理平台/云规则/云对⽐，这都是需要联⽹使⽤的；最近⽂件/云⽂件；基本了解后，我们开始创建GTJ⽂件；单击新建——弹出新建⼯程对话框——输⼊⼯程名称（XXX⼯程），计算规则的选择，单击后⾯⼩三⾓，在下拉列表中选择，所需要的清单计算规则，和定额计算规则；同样清单定额库的选择，操作与计算规则⼀样，选择好需要采⽤的清单和定额；钢筋规则，分为16系平法规则/11系平法规则，根据设计图纸进⾏相应选择；汇总⽅式：分为按照钢筋图⽰尺⼨-即外⽪汇总；按照钢筋下料尺⼨-即中⼼线汇总；这两种⽅式，区别在于，钢筋本⾝半径的区别，带弯钩的钢筋按外⽪尺⼨将稍微多于按中⼼线汇总，量紧紧是稍微多，基本不会考虑过多。
⼯程量计算时除必须要求以外均按照外⽪汇总。
单击创建⼯程；正在初始化⼯程数据；等待⼀下，⼴联达⾃动创建⼯程；⾸先进⾏简单的页⾯介绍；开始，单击后回到打开时的页⾯，新建等操作；第⼆节⼀、⼯程设置：单击——⼯程信息/楼层设置/（⼟建设置：计算设置/计算规则）（钢筋设置：计算设置/⽐重设置/弯钩设置/弯曲调整值/损耗设置）⼯程信息：单击⼯程信息——弹出⼯程信息对话框在⼯程信息对话框⾥，我们可以设置，⼯程信息/计算规则/编制信息/⾃定义；我们依次来看；⼯程信息：1-33项，展开说明⼀下，需要调整和填写的内容均在属性值⾥⾯进⾏更改。
⼯程概况，⼯程名称，填写你所创建的⼯程名称；项⽬所在地，编写你创建⼯程的项⽬所在地址；详细地址，可详细的到，xxx街xxx号；此项⽬也可以不填写；建筑类型，在倒三⾓下拉菜单⾥选择相应的类型；建筑⽤途，在倒三⾓下拉菜单⾥选择相应的⽤途；地上/地下层数，根据设计图纸的情况，直接输⼊数字；裙房层数，如有可填写，没有即空着，不⽤理会；建筑⾯积；可⾃⾏输⼊，也可后⾯建模时，根据模型软件⾃动计算；注：如⼿动输⼊需将默认的括号删除，如数字直接填⼊括号，将提⽰输⼊⾮法；原因是带有括号证明是建模后软件⾃⾏计算的。
Revit 2016 BIM软件基本操作(一学通)
目录第一章：软件基础设置1.1设置背景显示颜色1.2设置Revit的中国样板1.3绘图流程第二章新建项目2.1新建项目2.2项目保存2.3项目属性和项目单位2.4用户界面归位第三章：绘制标高3.1创建结构标高3.2标高数值修改3.3标高长度修改3.4修改楼层名称3.5删除结构平面下的多余标高第四章：绘制轴网4.1切换到平面4.2轴网属性设置4.3轴网绘制前注意事项4.4轴线的绘制4.5轴号修改4.6轴线长度修改4.7轴线绘制顺序第五章：尺寸标注及加锁5.1尺寸标注5.2标高轴网加锁第六章：建筑墙6.1绘制方法6.2设置墙体材质6.3建筑外墙第七章门7.1放置门7.2门扇开启方向调整7.3载入其他类型的门第八章窗8.1门放置窗8.2载入其他类型的窗8.3窗属性修改第九章楼板和屋顶9.1绘制方法9.2楼板材质设置9.3楼板的修改方法9.4屋顶第十章：楼梯10.1楼梯参数设置10.2楼梯绘制10.3楼板开洞10.4楼梯延伸至三层第十二章创建图纸11.1创建图纸11.2创建剖面图11.3导出cad图软件默认为白色背景如右侧，当导入彩色cad后显示不如黑色清晰3名称如右下角需检查的三个模版对应英文名称建筑样板DefaultCHSCHS.rte结构样板Structural Analysis-DefaultCHNCHS.rte6第二章：绘制标高和轴网 2.1 新建项目选择“新建”——“项目”命令，打开“新建项目”对话框，选择“建筑样板”，单击“确定”方式2：选择左上角蓝色大R 图标——新建——项目——建筑样板——确认 注意：不要选择项目样板2.2 保存项目（右图）单击左上角蓝色大R 图标，选择——另存为——项目2.3项目属性和项目单位在管理面板下的项目信息内输入右侧信息项目单位：如果模版使用正确一般不用再次调整，如有特殊要求打开此对话框修改项目发布日期：2019-03-01项目状态：待建项目地址：山东省济南市项目名称：结构模型项目编号：20190301作者：自己名字72.4 用户界面归位打开视图选项卡——用户界面确保属性和项目浏览器打勾8属性在左，项目浏览器在右未吸附状态下会遮挡后面构件注意：以后每次打开软件第一时间将项目浏览器和属性调出并放置在指定位置92.打开建筑选项卡——标高11123.4修改楼层名称双击标高3可对层高进行改名重命名为F3，出下图提示点“是”，按右下角练习层高表绘制标高并改名。
建筑信息模型BIM技术基础知识3
1
打开Revit,选择建筑样板。或者点击“新建”-“建筑样板”进入建模界面。
2
在“项目浏览器”中展开“立面（建筑立面）”选项，然后双击鼠标左键，打开“南” 选项，进入南立面视图，如下图所示。
1 2
3
修改“标高”名称
分别在“标高1”和“标高2”上双击鼠标左键，然后修改“标高1”为“F1”，修 改“标高2”为“F2”。在系统提示“是否希望重命名相应视图”时，选择“是”。
1 2 5
3 4
11
12
3 2
1
4
单击F2所在的标高线，修改F2标高为3（此处单位为m）。或单击F1与F2之间的距离 标注，修改间距为3000,（此处单位为mm）。
1 2
5Leabharlann 创建或删除长度或对齐约 束：约束不同标高是否对齐
添加弯头 3D转换成2D模式
隐藏标高编号
6
创建“标高”F3和F4
单击F2的标高线进入“修改|标高”选项卡，然后单击“复制”按钮 ，并在选项栏 中勾选“约束”和“多个”选项。接着单击F2的标高线，向上拖拽光标，最后直接输 入3000，生成F3和F4。
2
4
1
3
9
其他绘制标高方式
单击进入“建筑”—“基准”—“标高” 进行标高的绘制。
1
3
2
10
创建楼层平面
进入“视图”选项卡，然后执行“平面视图>楼层平面”命令，打开“新建楼层平面” 对话框，按住Ctrl键依次加选-F1-1,F3和F4，接着单击“确定”按钮，最后在“项目浏 览器”中“楼层平面”视图中已经出现新的楼层平面F4,F3和-F1-1。
1 2 3
7
创建“标高”-F1-1（室外地坪标高）

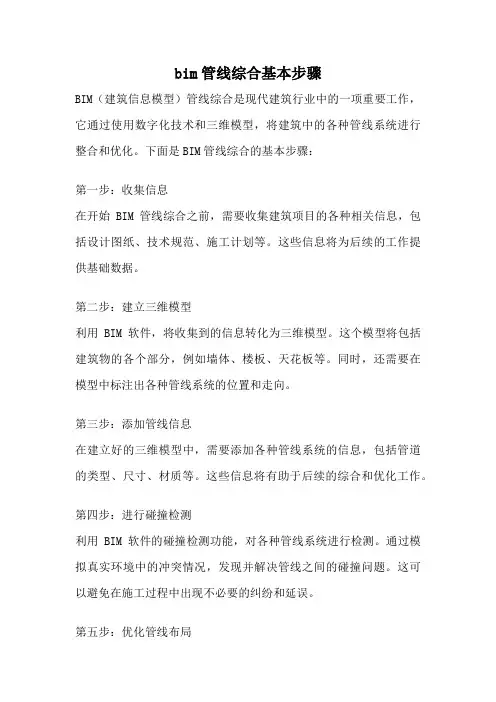

bim管线综合基本步骤
bim管线综合基本步骤BIM（建筑信息模型）管线综合是现代建筑行业中的一项重要工作，它通过使用数字化技术和三维模型，将建筑中的各种管线系统进行整合和优化。
下面是BIM管线综合的基本步骤：第一步：收集信息在开始BIM管线综合之前，需要收集建筑项目的各种相关信息，包括设计图纸、技术规范、施工计划等。
这些信息将为后续的工作提供基础数据。
第二步：建立三维模型利用BIM软件，将收集到的信息转化为三维模型。
这个模型将包括建筑物的各个部分，例如墙体、楼板、天花板等。
同时，还需要在模型中标注出各种管线系统的位置和走向。
第三步：添加管线信息在建立好的三维模型中，需要添加各种管线系统的信息，包括管道的类型、尺寸、材质等。
这些信息将有助于后续的综合和优化工作。
第四步：进行碰撞检测利用BIM软件的碰撞检测功能，对各种管线系统进行检测。
通过模拟真实环境中的冲突情况，发现并解决管线之间的碰撞问题。
这可以避免在施工过程中出现不必要的纠纷和延误。
第五步：优化管线布局根据碰撞检测的结果，对管线的布局进行优化。
通过调整管道的路径和高度，使其更好地符合建筑物的结构和功能要求。
优化后的管线布局将提高施工效率和使用效果。
第六步：生成施工图纸根据优化后的管线布局，生成详细的施工图纸。
这些图纸将包括管线系统的具体细节和安装要求，为施工人员提供准确的指导。
第七步：协调施工进度在施工过程中，BIM管线综合可以帮助协调各个施工团队的进度。
通过实时更新的模型，可以及时发现并解决施工冲突和问题，确保施工进度的顺利进行。
总结：BIM管线综合是一项复杂而重要的工作，它利用数字化技术和三维模型，将建筑中的各种管线系统进行整合和优化。
通过收集信息、建立三维模型、添加管线信息、进行碰撞检测、优化管线布局、生成施工图纸和协调施工进度等步骤，可以提高建筑项目的效率和质量。
BIM管线综合的应用在建筑行业中越来越广泛，为建筑项目的顺利进行提供了有力支持。
BIM软件REVIT2016基础教程
Revit 2016的操作界面
Revit 2016的操作界面
（2）属性过滤器。在绘图区域中选择多类图元时，可以通过属性过滤器选择所选对象中的某一类对象。（3）编辑类型。单击“编辑类型”按钮，系统将打开“类型属性”对话框，如图4-12所示。在该对话框中，用户可以复制、重命名对象类型，并可以通过编辑其中的类型参数值来改变与当前所选择图元同类型的所有图元的外观尺寸等。（4）实例属性参数。“属性”选项板中的各种参数列表框显示了当前所选择图元的各种限制条件类、图形类、尺寸标注类、标识数据类、阶段类等实例参数及其值。用户可以通过修改参数值来改变当前所选择图元的外观尺寸等。
Revit 2016的操作界面
单击启动界面中最近使用过的项目文件，或者单击“项目”选项组中的“新建”按钮，在弹出的“新建项目”对话框的“样板文件”下拉列表框中选择一个样板文件，单击“确定”按钮，即可进入Revit 2014的操作界面，如图4-3所示。Revit 2014的操作界面主要包含应用程序菜单、快速访问工具栏、功能区、选项栏、“属性”选项板、项目浏览器、视图控制栏和状态栏等。
Revit 2016的启动界面和操作界面
Revit 2016的启动界面和操作界面
Revit 2016的启动界面
Revit 2016的操作界面
Revit 2016的启动界面
在成功安装Revit 2016后，系统会在桌面上创建Revit 2016的快捷启动图标，并在“开始”菜单中创建Revit 2016程序组。在学习Revit软件之前，首先要了解2016版Revit的启动界面。Revit 2016提供了便捷的操作工具，便于初级用户快速熟悉操作环境；对于熟悉该软件的用户而言，操作更加方便。和启动其他软件的方法相似，Revit 2016也提供了几种启动方法。其中一种方法是双击桌面上的Revit 2016快捷启动图标，系统将打开如图4-1所示的启动界面。在用Revit 2016软件进行建筑模型设计之前，首先需要对启动界面中的基本专业术语有一定的了解。
BIM软件Revit基础速成教程127页
目录
第一章：Revit 基础知识 第二章：标高与轴网 第三章：墙体的搭建 第四章：门窗与楼板 第五章：玻璃幕墙 第六章：楼梯的搭建
第七章：扶手栏杆 第八章：屋顶 第九章：场地 第十章：视图样式 第十一章：门窗样式 第十二章：布图与打印
第一章：Revit 基础知识
第一章：Revit 基础知识
本章要点：
同时如需一次性还原已编辑过轮廓的墙体，选择墙体，单击“重 设轮廓”命令，即可实现。
第三章： 墙体的搭建
5、附着/分离 选择墙体，自动激活“修改墙”选项卡，单击“修改墙”面板下
的“附着”命令，拾取屋顶、楼板、天花板或参照平面，可将墙连接 到屋顶、楼板、天花板、参照平面上，墙体形状自动发生变化。单击 “分离”命令可将墙从屋顶、楼板、天花板、参照平面上分离开，墙 体形状恢复原状。
点击进入墙体构 造编辑对话框
设置墙体的粗略 比例样式
点击“构造”栏处的结构编辑，进入墙体构造编辑对话框。墙体 构造层厚度及位置关系（对话框向上，向下按钮）可以由用户自行定 义。
第三章： 墙体的搭建
创建新的墙类型： 在“类型属性”对话框中。单击“复制”按钮，在弹出的“名称”对 话框中输入新的名称，单击“确定”按钮完成命名。
第三章： 墙体的搭建
本章要点：
– 墙体的绘制
– 编辑墙体
学习目标：
结束本章的学习后，学员需要： 掌握绘制墙体方法，了解如何设置墙体高度、位置、材质以及如何替 换墙体类型。
第三章： 墙体的搭建
3.1 墙体的绘制 单击“常用”—“构建”—“墙”下拉按钮。可以看到，有墙、
结构墙、面墙、墙饰条、分隔缝等五种类型选择。设置墙高度、定位 线、偏移值、墙链，选择直线、矩形、多边形、弧形墙体等绘制方法 进行墙体的绘制。
BIM基础知识—快捷命令操作
建模与绘图工具常用快捷键
图标
命令 墙 门 窗
放置构件 房间
房间标记 轴网 文字
快捷键 WA DR WN CM RM RT GR TX
图标
命令 对齐标注
标高 高程点标注 绘制参照平面
模型线 按类别标注
详图线
快捷键 DI LL EL RP LI TG DL
编辑修改工具常用快捷键
图标
命令 删除 移动 复制 旋转 阵列 镜像-拾取轴 镜像-绘制轴 创建组 锁定位置
自定义快捷键
1.点击 菜单栏
2.点击 选项设 置
3.用户界面 进入设置
4.快捷 键设置
导入所有快 捷键命令
5.点击 需要设 计的命 令选项 6.输入自定 快捷键
7.指定命令
导入已有快 捷键命令文 件
一个快捷键只能对应一个命令，如果两个命令设置同一个快捷键则会弹 端点 中心
快捷键 SR SQ SP SN SM SI SE SC
命令 捕捉到原点
点 工作平面网格
切点 关闭替换 形状闭合 关闭捕捉
快捷键 PC SX SW ST SS SZ SO
常用的视图控制快捷键
命令 区域放大 缩放配置 线框显示模式 隐藏线显示模式 带边框着色显示模式 细线显示模式 视图图元属性
可见性 临时隔离图元 临时隐藏图元 临时隐藏类别 临时隔离类别
快捷键 ZR ZF WF HL SD TL VP VV HH HI RC IC
命令 上一次绽放 动态视图 重设临时隐藏 隐藏图元 隐藏类别 取消隐藏图元 取消隐藏类别 切换显示隐藏图元模式
渲染 快捷键定义窗口 视图窗口平铺 视图窗口层叠
快捷键 ZP FB HR EH VH EU VU RH RR KS WT WC
Tekla钢结构BIM软件教程-Tekla建模(基础操作)
轴线设置 轴线磁性开关的使用 当建模后，总体布置需要改变时，使用轴
线磁性开关，可使轴线产生磁性，轴线移动时 将带动其上的柱子一起移动，这将大大地提高 建模速度。
1. 双击轴线，弹出轴线属性对话框； 2. 在“磁性轴线面”后的选框内打“√”号 ； 3. 假设修改坐标Y的12000为18000； 4. 点击“修改”按钮，可看到柱子随轴线 一起移动了，见下图。
注意:模型名中不要使用特殊的字符 ( / \ ; :| )。
新建文件夹
2、视图类型选择方面的更改
默认情况下渲染所有模型视图。 如果您要使用线框，请通过工具 > 选项 > 高级选项 >
模型视图，将高级选项 XS_ENABLE_WIRE_FRAME 设 置为 TRUE。 渲染的视图： 自动杆件选项在显示对话框中不可用。 线框视图： 视图类型选项可在视图属性对话框中找到，您可以将视图 类型设置为渲染或线框。 自动杆件选项可在显示对话框中找到。 渲染视图和线框视图： 已从视图菜单中删除命令创建缩放窗口。 您可以使用缩 放命令放大和缩小替代创建缩放窗口。
默认切割部件中短的部 分
切割线两端选中的部件 使用多边形切割部件 部件切割
点 捕捉到点和栅格线交点。 端点 捕捉到线、多义线线段和圆弧的端点。 中心 捕捉到圆和圆弧的中心。 中点 捕捉到线、多义线线段和圆弧的中点。 交点 捕捉到线、多义线线段和圆弧的交点。 垂直 捕捉到与另一个对象形成垂直关系的对象中的点。 最近点 捕捉到对象中最近的点，如部件边缘或线上的任何点。 延长线 捕捉到对象的延伸线 捕捉到任何位置。 参考点 您可以选取对象参考点，即具有控柄的点。 几何点 您可以选取对象中的任何点。 三维 Tekla Structures 在三维空间选取位置。 视图平面 Tekla Structures 将所选取的位置投影到视图平面。 自动 在透视视图中，此选项的作用与三维选项相同。在非透视 视图中，此选项的作用与视图平面选项相同。
bim基础建模步骤
bim基础建模步骤
BIM基础建模步骤：
①BIM Building Information Modeling即建筑信息模型是一种数字化工具它整合了建筑设计施工运维全生命周期的信息管理与协同工作流程；
②在启动项目之前团队成员需要明确项目目标范围及交付成果例如是否需要进行能耗分析声学模拟等高级应用以及BIM模型将被用来支持哪些决策过程；
③选择合适的BIM软件是至关重要的目前市场上主流的BIM平台包括Autodesk Revit Nemetschek Vectorworks Graphisoft ArchiCAD等每款软件都有其特点适用场景；
④创建项目模板包括设置单位精度视图样板等基础信息确保所有参与者在同一套规则下工作有利于后期协调及信息共享；
⑤基于项目需求建立坐标系确定原点方向等几何框架便于后续精确建模并为现场放样提供参考依据；
⑥利用地形数据创建场地模型反映真实地貌特征为后续建筑设计提供依据特别是对于依山傍水或地形起伏较大的项目更为重要；
⑦在此基础上开始构建建筑单体模型从底层开始向上逐层堆叠过程中需注意墙体门窗等构件之间的逻辑关系确保结构合理无冲突；
⑧结构专业人员同步开展结构设计将梁柱板等构件添加进模型中并与建筑模型进行关联实现多专业间的协同设计；
⑨随着机电暖通给排水等专业模型的加入BIM模型变得越来越
复杂此时需要利用碰撞检测功能排查各专业间可能存在的冲突点；
⑩完成所有专业模型整合后导出施工图纸明细表等交付物供施工现场使用同时模型本身也可作为施工指导依据；
⑪在施工阶段可通过链接现场进度照片视频等方式将实际建设情况反馈到BIM模型中形成动态管理平台；
⑫项目竣工后BIM模型继续发挥作用成为物业管理人员手中宝贵的资产运营维护工具。
建筑业BIM技术应用操作手册
建筑业BIM技术应用操作手册第1章 BIM技术概述 (4)1.1 BIM技术基本概念 (4)1.2 BIM技术的应用价值 (5)1.3 BIM技术在我国的发展现状与趋势 (5)第2章 BIM软件介绍 (6)2.1 主流BIM软件概述 (6)2.1.1 Autodesk Revit (6)2.1.2 ArchiCAD (6)2.1.3 Bentley Systems (6)2.1.4 Digital Project (6)2.2 软件安装与配置 (7)2.2.1 安装环境 (7)2.2.2 安装步骤 (7)2.2.3 配置设置 (7)2.3 软件界面及功能模块 (8)2.3.1 菜单栏 (8)2.3.2 工具栏 (8)2.3.3 功能区 (8)2.3.4 视图控制区 (8)2.3.5 绘图区 (8)2.3.6 属性栏 (8)2.3.7 项目浏览器 (8)2.3.8 功能模块 (8)第3章 BIM模型创建 (9)3.1 模型构建基本流程 (9)3.1.1 项目准备 (9)3.1.2 建立基准模型 (9)3.1.3 构建主体结构模型 (9)3.1.4 构建建筑细节模型 (9)3.1.5 模型审查与修改 (9)3.2 基本建模操作 (9)3.2.1 构件创建 (9)3.2.2 构件编辑 (9)3.2.3 构件组合 (9)3.2.4 构件关联 (9)3.3 参数化建模方法 (9)3.3.1 参数化构件创建 (9)3.3.2 参数化族库建立 (10)3.3.3 参数化设计规则应用 (10)3.3.4 参数化模型协同 (10)3.4 模型审查与优化 (10)3.4.2 模型优化 (10)3.4.3 功能分析 (10)3.4.4 信息提取与输出 (10)第4章结构工程BIM应用 (10)4.1 结构模型创建与编辑 (10)4.1.1 创建结构模型 (10)4.1.2 编辑结构模型 (11)4.2 结构分析及设计优化 (11)4.2.1 结构分析 (11)4.2.2 设计优化 (11)4.3 结构施工深化 (11)4.3.1 施工深化设计 (11)4.3.2 施工模拟 (11)4.4 结构工程量统计 (11)4.4.1 工程量提取 (12)4.4.2 工程量汇总 (12)4.4.3 工程量对比分析 (12)第5章建筑工程BIM应用 (12)5.1 建筑模型创建与编辑 (12)5.1.1 模型构建基础 (12)5.1.2 模型编辑技巧 (12)5.1.3 模型协同工作 (12)5.2 建筑设计可视化 (12)5.2.1 视图创建与调整 (12)5.2.2 渲染与表现 (12)5.2.3 动画与漫游 (12)5.3 建筑施工模拟 (13)5.3.1 施工过程模拟 (13)5.3.2 施工资源管理 (13)5.3.3 施工安全分析 (13)5.4 建筑工程量统计 (13)5.4.1 工程量统计方法 (13)5.4.2 工程量清单编制 (13)5.4.3 工程量分析与优化 (13)第6章 MEP工程BIM应用 (13)6.1 MEP模型创建与编辑 (13)6.1.1 基础设施模型创建 (13)6.1.2 设备模型创建 (13)6.1.3 系统连接关系建立 (13)6.1.4 模型编辑与调整 (13)6.2 管线综合协调 (14)6.2.1 空间协调 (14)6.2.2 管线布局优化 (14)6.2.4 管线综合审查 (14)6.3 电气系统设计 (14)6.3.1 电气设备选型 (14)6.3.2 布线设计 (14)6.3.3 电气系统参数设置 (14)6.3.4 电气系统模拟与优化 (14)6.4 给排水及暖通系统设计 (14)6.4.1 给排水系统设计 (14)6.4.2 暖通系统设计 (14)6.4.3 系统参数设置与模拟 (14)6.4.4 系统设备选型与布局 (15)第7章施工管理BIM应用 (15)7.1 施工进度管理 (15)7.1.1 进度计划制定 (15)7.1.2 进度计划更新与调整 (15)7.1.3 进度跟踪与分析 (15)7.2 施工资源管理 (15)7.2.1 资源需求计划 (15)7.2.2 资源优化配置 (15)7.2.3 资源动态监控 (15)7.3 施工质量控制 (16)7.3.1 质量标准制定 (16)7.3.2 质量检查与验收 (16)7.3.3 质量问题处理 (16)7.4 施工安全监控 (16)7.4.1 安全风险评估 (16)7.4.2 安全防护措施制定 (16)7.4.3 安全监控与预警 (16)第8章工程量预算与成本控制 (16)8.1 工程量提取与统计 (16)8.1.1 BIM模型工程量提取 (16)8.1.2 工程量统计方法 (16)8.1.3 工程量统计结果应用 (17)8.2 预算编制与审核 (17)8.2.1 预算编制依据 (17)8.2.2 预算编制方法 (17)8.2.3 预算审核流程 (17)8.3 成本分析与控制 (17)8.3.1 成本分析 (17)8.3.2 成本控制策略 (17)8.3.3 成本控制实施 (17)8.4 施工变更管理 (17)8.4.1 施工变更原因及类型 (17)8.4.3 变更对成本的影响分析 (18)第9章 BIM技术在运维管理中的应用 (18)9.1 设施管理与维护 (18)9.1.1 BIM技术在设施管理中的应用 (18)9.1.2 设施维护策略制定 (18)9.1.3 设施维护过程监控 (18)9.2 能耗分析与优化 (18)9.2.1 能耗数据采集与处理 (18)9.2.2 能耗分析与评估 (18)9.2.3 能耗优化策略 (18)9.3 空间管理与规划 (18)9.3.1 空间信息管理 (18)9.3.2 空间布局优化 (19)9.3.3 空间规划与调整 (19)9.4 应急预案与模拟 (19)9.4.1 应急预案制定 (19)9.4.2 应急模拟与演练 (19)9.4.3 应急资源优化配置 (19)第10章 BIM技术协同工作与管理 (19)10.1 BIM协同工作流程 (19)10.1.1 协同工作概述 (19)10.1.2 协同工作流程设计 (19)10.1.3 协同工作角色与职责 (19)10.2 协同软件应用与配置 (19)10.2.1 常用协同软件介绍 (19)10.2.2 协同软件配置与优化 (20)10.2.3 协同软件操作技巧 (20)10.3 模型共享与数据交换 (20)10.3.1 模型共享概述 (20)10.3.2 模型共享方法与工具 (20)10.3.3 数据交换格式与标准 (20)10.4 BIM项目管理与评估 (20)10.4.1 BIM项目管理概述 (20)10.4.2 BIM项目管理方法与工具 (20)10.4.3 BIM项目评估与优化 (20)第1章 BIM技术概述1.1 BIM技术基本概念建筑信息模型（Building Information Modeling，简称BIM）技术是一种基于数字技术的建筑设计、施工和管理的综合方法。
