光纤实验眼图
苏州大学电子信息学院
实验报告
光纤信道眼图观察
实验者姓名：金麟琦
合作者姓名：苏炳磊
专业：信息工程
班级：13信息
学号：**********
指导老师：***
实验日期：2016.5.24
目录
一实验目的......................................................... * 二实验原理......................................................... * 三基本操作过程..................................................... * 四仪器与设备....................................................... * 五安全注意事项..................................................... * 六实验内容、数据记录与处理......................................... * 七思考题........................................................... * 八结果与讨论....................................................... * 参考文献............................................................ *
一、实验目的
1．了解眼图产生原理；
2．用示波器观测扰码的光纤信道眼图。
二、实验原理
本实验系统主要由两大部分组成：电端机部分、光信道部分。
电端机又分为电信号发射和电信号接收两子部分，光信道又可分为光发射端机、光纤、光接收端机三个子部分。
在本实验中，涉及的电发射部分有两个功能模块： 8位的自编数据功能和扰码功能。
涉及的电接收部分就是收端均衡滤波器电路、时钟提取、再生、相应的解扰功能。
眼图观测的实验结构如下图所示：
图6.5.1 CMI码光纤通信基本组成结构
在整个通信系统中，通常利用眼图方法估计和改善传输系统性能。
我们知道，在实际的通信系统中，数字信号经过非理想的传输系统必定要产生畸变，也会引入噪声和干扰，也就是说，总是在不同程度上存在码间串扰。
在码间串扰和噪声同时存在情况下，系统性能很难进行定量的分析，常常甚至得不到近似结果。
为了便于评价实际系统的性能，常用观察眼图进行分析。
眼图可以直观地估价系统的码间干扰和噪声的影响，是一种常用的测试手段。
什么是眼图?
所谓“眼图”，就是由解调后经过接收滤波器输出的基带信号，以码元同步时钟作为同步信号在示波器屏幕上显示的波形。
干扰和失真所产生的传输畸变，可以在眼图上清楚地显示出来。
6.5.2 无失真及有失真时的波形及眼图
(a) 无码间串扰时波形；无码间串扰眼图
(b) 有码间串扰时波形；有码间串扰眼图
在图6.5.2中画出两个无噪声的波形和相应的“眼图”，一个无失真，另一个有失真(码间串扰)。
图6.5.2中可以看出，眼图是由虚线分段的接收码元波形叠加组成的。
眼图中央的垂直线表示取样时刻。
当波形没有失真时，眼图是一只“完全张开”的眼睛。
在取样时刻，所有可能的取样值仅有两个：+1或-1。
当波形有失真时，在取样时刻信号取值分布在小于+1或大于-1附近，“眼睛”部分闭合。
这样，保证正确判决所容许的噪声电平就减小了。
换言之，在随机噪声的功率给定时，将使误码率增加。
“眼睛”张开的大小就表明失真的严重程度。
为便于说明眼图和系统性能的关系，我们将它简化成图6.5.3的形状。
6.5.3 眼图的重要性质
由此图可以看出：(1)最佳取样时刻应选择在眼睛张开最大的时刻；(2)眼睛闭合的速率，即眼图斜边的斜率，表示系统对定时误差灵敏的程度，斜边愈陡，对定位误差愈敏感；(3)在取样时刻上，阴影区的垂直宽度表示最大信号失真量；(4)在取样时刻上，上下两阴影区的间隔垂直距离之半是最小噪声容限，噪声瞬时值超过它就有可能发生错误判决；(5)阴影区与横轴相交的区间表示零点位置变动范围，它对于从信号平均零点位置提取定时信息的解调器有重要影响。
实验室理想状态下的眼图如图6.5.4所示。
衡量眼图质量的几个重要参数有：
1．眼图开启度(U-2ΔU)/U
指在最佳抽样点处眼图幅度“张开”的程度。
无畸变眼图的开启度应为100%。
其中U=U++U-
2．“眼皮”厚度2ΔU/U
指在最佳抽样点处眼图幅度的闭合部分与最大幅度之比，无畸变眼图的“眼皮”厚度应等于0。
3．交叉点发散度ΔT/T
指眼图过零点交叉线的发散程度，无畸变眼图的交叉点发散度应为0。
4．正负极性不对称度
指在最佳抽样点处眼图正、负幅度的不对称程度。
无畸变眼图的极性不对称度应为0。
最后，还需要指出的是：由于噪声瞬时电平的影响无法在眼图中得到完整的反映，因此，即使在示波器上显示的眼图是张开的，也不能完全保证判决全部正确。
不过，原则上总是眼睛张开得越大，误判越小。
在图6.5.4中给出从示波器上观察到的比较理想状态下的眼图照片。
(a) 二进制系统 (b) 随机数据输入后的二进制系统
图6.5.4 实验室理想状态下的眼图
三、实验步骤
1．关闭系统电源，按照图6.5.1将1310nm光发射端机的TX1310法兰接口、FC-FC单模尾纤、1310nm光接收端机的RX1310法兰接口连接好。
注意收集好器件的防尘帽。
2．打开系统电源，在液晶菜单选择“码型变换实验-扰码PN”的子菜单，确认； P101测试点观测菜单选择的基带数据序列。
3．用信号连接线连接P103、P201两铆孔，示波器A通道测试TP201测试点，确认有相应的波形输出。
注意插好KO1、KO2、KO3跳线器。
连接P202、P111两铆孔，即将光电转换信号送入数据接收单元。
信号转换过程如图6.5.1
4．对照加扰规则，观测P103测试点的加扰后序列信号，是否符合其规则。
看波形码型时可用其时钟进行同步。
P102为数据对应的时钟，P106为扰码数据。
5．示波器B通道测试P202测试点，看是否有与TP201测试点一样或类似的信号波形。
注意看K05插入右侧，测试P115译码输出测试点，看是否跟发端设置的基带数据P101测试点一样或类似的信号波形。
6．连接P202、P112，即1310nm光接收端机光电转换加扰后数据自动送往均衡滤波器电路。
示波器A通道（触发TRTIGGER档）测试P102测试点（与码元同步的时钟T），示波器B 通道测试TP106测试点（均衡滤波器输出波形）
7．调节调整示波器的扫描周期（=nT），使TP106的升余弦波波形的余辉反复重叠（即与码元的周期同步），则可观察到n只并排的眼图波形。
眼图上面的一根水平线由连1引起的持续正电平产生，下面的一根水平线由连0码引起的持续的负电平产生，中间部分过零点波形由1、0交替码产生。
8．调整W901直到TP106点波形出现过零点波形重合、线条细且清晰的眼图波形（即无码间串扰、无噪声时的眼图）。
在调整W901过程中，可发现眼图过零点波形重合时W901的位置不是唯一的，它正好验证了无码间串扰的传输特性不唯一。
9．关闭系统电源，拆除各光器件并套好防尘帽。
四、实验仪器
1．光纤通信实验箱
2．20M双踪示波器
3．FC-FC单模光跳线
4．信号连接线 3根
五、安全注意事项
1实验时插拔光纤应该关闭电源防止损害光纤线。
2实验仪器要合理安装，轻拿轻放，防止损害。
六、实验结果
1.实验观测图
2．叙述眼图的产生原理以及它的作用。
答：眼图，是由于示波器的余辉作用，将扫描所得的每一个码元波形重叠在一起，从而形成眼图。
其是指利用实验的方法估计和改善（通过调整）传输系统性能时在示波器上观察到的一种图形。
观察眼图的方法是：用一个示波器跨接在接收滤波器的输出端，然后调整示波器扫描周期，使示波器水平扫描周期与接收码元的周期同步，这时示波器屏幕上看到的图形像人的眼睛，故称为“眼图”。
眼图中包含了丰富的信息，从眼图上可以观察出码间串扰和噪声的影响，体现了数字信号整体的特征，从而可以估计系统优劣程度，因而眼图分析是高速互连系统信号完整性分析的核心。
另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串扰，改善系统的传输性能。
参考文献
1眼图百度百科
2《光通信技术》实验讲义
3《光通信技术》第四版。
光纤通信实验报告
2．了解电话呼叫接续过程；3．掌握电话呼叫时的各种可闻信号音的特征； 4．了解记发器的工作过程； 5．掌握PCM 编译码原理；6．了解双光纤全双工通信的组成结构。
二、实验仪器1．光纤通信实验箱 2．20M 双踪示波器3．FC-FC 单模光跳线 2根 4．小型电话单机 2部 5．铆孔连接线 若干三、基本原理本实验系统主要由两大部分组成：电端机部分、光信道部分。
电端机由电话用户接口电路A 、PCM 编译码A 、记发器电路、PCM 编译码B 、电话用户接口电路B 等组成，光信道为双光纤通信结构。
电话语音信号的光纤传输，可以有多种方式，一种是原始语音信号，经过光纤直接进行传输；另一种方式是先把话音信号数字化，然后再经过光纤传输，目前使用最多的是PCM 编译码方式。
下面先介绍本实验平台上两路电话电路接口示意图。
图7.1.1 电话用户A 、B 结构示意图图7.1.2 电话用户A 、B 模拟光传输结构示意图（A 到B 单工）P601用户A用户BP804激光/探测器P201P205PCM 编码 PCM译码TP801/802P801P802P804用户B ：49P803PCM 编码 PCM译码P601P602P603P604TP601用户A ：48图7.1.3数字电话光纤通信基本组成结构示意图（一）电话接口电路原理介绍用户电路也可称为用户线接口电路（Subscriber Line Interface Circuit —SLIC ）。
任何交换机都具有用户线接口电路。
根据用户电话机的不同类型，用户线接口电路（SLIC ）分为模拟用户接口电路和数字用户接口电路两种。
模拟用户线接口电路在实现上的最大压力是应能承受馈电、铃流和外界干扰等高压大电流的冲击，过去都是采用晶体管、变压器（或混合线圈）、继电器等分立元件构成。
在实际中，基于实现和应用上的考虑，通常将BORSHCT 功能中过压保护由外接元器件完成，编解码器部分另单成一体，集成为编解码器（CODEC ），其余功能由集成模拟SLIC 完成。
光接收机的动态范围及眼图观测
光接收机的动态范围及眼图观测一、实验目的1.了解光收端机动态范围的指标要求。
2.掌握光收端机眼图的观测方法。
二、实验内容1.了解光收端机眼图的观测方法。
2.用示波器观察眼图。
三、实验仪器1.光纤通信实验系统1台。
2.示波器1台。
3.万用表1部。
4.光纤跳线1根。
四、实验原理（一） 动态范围在实际的光纤通信线路中，光接收机的输入光信号功率是固定不变的，当系统的中继距离较短时，光接收机的输入光功率就会增加。
一个新建的线路，由于新器件和系统设计时考虑的富余度也会使光接收机的输入光功率增加。
为了保证系统的正常工作，对输入信号光功率的增加必须限制在一定的范围内，因为信号功率增加到某一数值时将对接收机性能产生不良影响。
在模拟通信系统中，输入信号过大将使放大器超载，输出信号失真，降低信噪比。
在数字通信系统中，当输入信号功率增加到某一数值时，将使系统出现误码。
应该指出，在数字通信系统中，放大器输出信号的失真在测试时应与模拟系统区别开来。
为了保证数字通信系统的误码特性，光接收机的输入光信号只能在某一定范围内变化，光接收机这种能适应输入信号在一定范围内变化的能力称为光接收机的动态范围，它可以表示为：max min10lg ()P D dB P （式 18-1） 式中，Pmax 是光接收机在不误码条件下能接收的最大信号平均光功率；Pmin 是光接收机的灵敏度，即最小可接收光功率。
一般来说，要求光接收机的动态范围大一点较好，但如果要求过大则会给设备的生产带来一些困难。
如何才能保证光接收机的动态范围呢？从光接收机内部来说，就是通过它的自动增益控制（AGC ）来实现的。
光接收机的AGC 与电接收机的AGC 有相同之处，也有不同之处。
相同之处都是要控制放大器的放大倍数。
不同之处是在APD 光接收机中，还可以通过对APD 倍增因子的控制来扩大接收机的动态范围。
（二） 眼图原理眼图方法虽然简单，却是评估数字传输系统数据处理能力的一种极为有效的测量方法。
光纤通信原理实验课件PPT光纤通信原理实验教学课件
2、比较LD数字光纤传输系统与LED数字光纤传输系统传输 信号的效果，并分别分析优缺点。
实验二 电话光纤传输系统实验
了解电话及语音信号通过光纤传输的全 过程
握模拟电话、数字电话光纤传输的工作 原理
实验目的
实验二 电话光纤传输系统实验
ZY12OFCom13BG3 光纤通信原理实验箱
单模和多模光 跳线
实验准备
实验一 数字信号光纤传输实验
实验准备
实验步骤
4
接上交流电源线，先开交流开关，再 开直流开关K01，K02。
5
接通数字信号源模块、光发模块(K10) 的直流电源。
6
用万用表监控R110两端电压，调节半导 体激光器驱动电流，使之小于25mA。
实验一 数字信号光纤传输实验
实验步骤
调节W121，使得TP121处波形幅度大于 7 3.5V，观察TP101，TP102和TP121波形，
观察各种数字信号在LED（850nm） 光纤传输系统中的波形 。
实验一 数字信号光纤传输实验
实验步骤
LD数字信号调制实验
1
用光纤跳线将1310nm光发端机与1310nm光 收端机连接，组成1310nm光纤传输系统。
2 连接导线：T504与T101连接。
3
将拨码开关BM1、BM2和BM3分别拨到 数字、1310nm和1310nm。
实际完整的数字光纤通信系统的硬件 组成，包括接口码型变换电路、线路码型 变换电路、光接口变换电路。本实验还模 拟了实际PCM通信系统与数字光纤通信系 统整个过程传输码型的变换。
实验原理
实验三 数字光纤通信系统综合实验
首先将模拟信号进行PCM编码，并对PCM码 进行HDB3编码，此HDB3码就是PCM通信系统中 实际传输的码型，这段距离并不是以光纤为介质 进行传输的，为了在数字光纤通信系统中传输， 必须将接口码HDB3码变换为光纤线路码型CMI码。 光纤线路码CMI码形成后，再送入到光接口数字 驱动电路进行光纤传输。

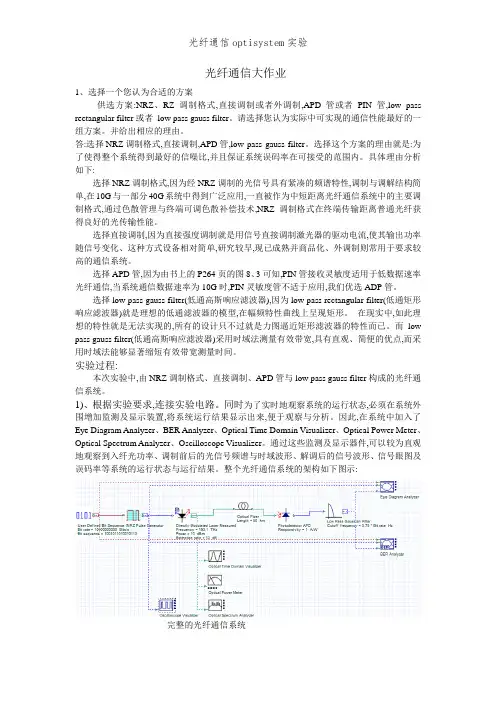

光纤通信optisystem实验
