电力电缆局部放电带电检测

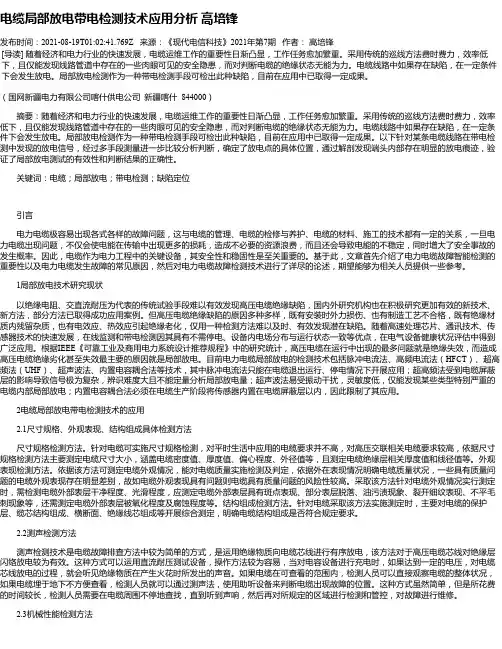

电缆局部放电带电检测技术应用分析高培锋
电缆局部放电带电检测技术应用分析高培锋发布时间：2021-08-19T01:02:41.769Z 来源：《现代电信科技》2021年第7期作者：高培锋[导读] 随着经济和电力行业的快速发展，电缆运维工作的重要性日渐凸显，工作任务愈加繁重。
采用传统的巡线方法费时费力，效率低下，且仅能发现线路管道中存在的一些肉眼可见的安全隐患，而对判断电缆的绝缘状态无能为力。
电缆线路中如果存在缺陷，在一定条件下会发生放电。
局部放电检测作为一种带电检测手段可检出此种缺陷，目前在应用中已取得一定成果。
（国网新疆电力有限公司喀什供电公司新疆喀什 844000）摘要：随着经济和电力行业的快速发展，电缆运维工作的重要性日渐凸显，工作任务愈加繁重。
采用传统的巡线方法费时费力，效率低下，且仅能发现线路管道中存在的一些肉眼可见的安全隐患，而对判断电缆的绝缘状态无能为力。
电缆线路中如果存在缺陷，在一定条件下会发生放电。
局部放电检测作为一种带电检测手段可检出此种缺陷，目前在应用中已取得一定成果。
以下针对某条电缆线路在带电检测中发现的放电信号，经过多手段测量进一步比较分析判断，确定了放电点的具体位置，通过解剖发现端头内部存在明显的放电痕迹，验证了局部放电测试的有效性和判断结果的正确性。
关键词：电缆；局部放电；带电检测；缺陷定位引言电力电缆极容易出现各式各样的故障问题，这与电缆的管理、电缆的检修与养护、电缆的材料、施工的技术都有一定的关系，一旦电力电缆出现问题，不仅会使电能在传输中出现更多的损耗，造成不必要的资源浪费，而且还会导致电能的不稳定，同时增大了安全事故的发生概率。
因此，电缆作为电力工程中的关键设备，其安全性和稳固性是至关重要的。
基于此，文章首先介绍了电力电缆故障智能检测的重要性以及电力电缆发生故障的常见原因，然后对电力电缆故障检测技术进行了详尽的论述，期望能够为相关人员提供一些参考。
1局部放电技术研究现状以绝缘电阻、交直流耐压为代表的传统试验手段难以有效发现高压电缆绝缘缺陷，国内外研究机构也在积极研究更加有效的新技术、新方法，部分方法已取得成功应用案例。
电力电缆局部放电检测技术的探讨
电力电缆局部放电检测技术的探讨在社会经济快速发展背景下，建筑行业得到快速进步，人们生活质量得到快速提升，对电力的需求量也随之增多。
为了保证人们安全用电，需要电力企业根据地区实际情况扩大电网规模，增加电缆设备，其电缆为电网的基本组成部分。
而电缆在使用过程中需要检测，从而有效避免电力安全事故，传统的电力检测技术已经不能够满足社会的发展需要。
目前，多运用局部放电检测技术对电缆进行检测，可以有效提升人们的用电质量，保证电力管理的有效性;在短时间内检测出电缆安装问题，降低用电问题发生率;将该技术运用到电力设备检修中，提升检修效果。
本次研究对电力电缆局部放电带电检测重要性进行阐述，并对电力电缆局部放电带电检测技术进行分析。
标签：电力电缆;局部放电检测技术;探讨引言：我国是一个能源应用大国，人口众多，几乎所有存在人烟的地方均有着相对完善的电力供应网络。
电力网络是基础建设项目中的重要组成部分，关乎着区域性经济发展以及人们的生活质量水平，但在过去电力技术发展阶段，由于电缆材料问题、施工问题、线路规划问题、自然问题等多方面因素影响，使得电力网络的安全稳定性有所不足，甚至时常出现供电故障，极大的影响了电力系统的正常运转，甚至可能会引发安全事故。
局部放电检测技术在带电作业中占据重要地位，即通过专业设备来检测电缆的具体使用情况，可明确电力网路的风险性，对提升用电安全稳定性有重要意义，因此当下想要进一步提升用电安全性，应重视对局部放电检测技术的应用。
一、电力电缆局部放电带电检测重要性（一）提高质量控制与管理的有效性电缆在电力运输中发挥着至关重要的作用，属于电网的基础组成部分，可以有效保证人们的用电安全[1]。
目前，用电规模不断扩大，需要做好电力电缆检测工作，防止在使用过程中出现漏电、断电的状况，以此来保证电缆使用的有效性。
不过，多数施工单位在电网建设中为了节省施工成本，获取更多经济利益，会选用质量不达标的电缆，该种电缆在正常使用过程中會出现异常放电状况，如果在此过程中工程正在施工、电力设备安装，电缆突然对外停电，会给安装工作带来经济损失，严重会造成人员伤亡。
电力电缆局部放电带电检测技术及其应用研究
电力电缆局部放电带电检测技术及其应用研究关键词：电力电缆；局部放电；带电检测技术；应用1 电力电缆局放带电检测目前,局部放电检测被公认为是一种最有效的绝缘诊断方法,带电检测应用中更是如此,目前大量运行的设备缺乏有效的检测手段而导则事故频发,电力电缆尤其如此,近年来电力电缆在城市化建设中得到了大量的应用,但其绝缘状态检测缺乏有效的手段,国内外对电力电缆的局放带电检测做了大量的研究,目前已经取得了很好的成果。
电力电缆中发生局部放电时,其产生的脉冲为是单极性脉冲,上升时间很短,并且脉冲宽度也很窄。
脉冲从产生的位置两边传播,由于在电缆中传播时的衰减和散射,当到达测量点时,脉宽增加,幅值减小。
一般情况下,在测量时能检测到比较好的脉冲波形,其保留了很多与源波形相同的特性。
2 电力电缆局部放电带电检测技术分析2.1超声法超声法主要是借助超声传感器进行局部放电带电检测的，一般使用压电晶体传感器，大多数情况下是监测电缆接头的局部放电情况。
电力电缆在发生局部放电时会产生一定的声音信号，这种信号的频带较宽，超声传感器可以接收一定的超声信号，将其转化为电量。
在超声传感器的外端还存在分离放大器，超声传感器和放大分离器一般放在电缆附件，分离放大器可以将声音信号进行放大处理，之后信号会经过光电转化模块，模块里面的光纤会将转化之后的信号信息传送到专门的数据采集卡中，数据采集卡与工控机进行相连，工控机会将数据采集卡里的信号信息反映出来，形成波形数据。
超声法可以有效的降低外界环境对于监测的干扰，提高电力电缆局部放电带电检测的精准度。
超声信号具有非常小的波速，因此，技术人员也可以实行很好的故障定位，这些都是的超声法在电缆运行的现场可以实现有效的电缆局部放电检测。
但是超声法也存在一些局限性，因为超声信号的产生是有限的，一般来说比较小，在超声传感器性能不优的情况下不容易实现超声信号的采集与反映。
2.2特高频法电力电缆在局部放电时会产生一定的电磁波信号，特高频法是根据这一特点进行局部放电带电检测的。
电力电缆局部放电带电检测技术及其应用
电力电缆局部放电带电检测技术及其应用
电缆局部放电带电检测，是指在检测活动中将电缆断开，在断端施加射频电压，并以
微弱电流用来检测电缆绝缘是否存在放电现象及其程度等。
一般认为，当射频电流从接地
点穿过电缆的绝缘时，可以探测电缆的缺陷，从而达到完成带电检测的目的，对于及时发
现电缆局部放电状况，按照站内定期维护工作或是在维修电缆修复措施中可发挥重要作用。
现今，电缆局部放电带电检测是一项十分重要的诊断技术，它可以帮助科学家以及安
全专家在检测过程中的更精准地将带电检测的内容精确地提取出来，从而对电缆的状态有
个更准确的评价。
带电检测在电力系统中的应用，目的主要有九点：一般的缺陷检测；电
缆的外表检测；安全接地检测；带电检测；测伐阻抗电缆；检查低压段；电缆系统诊断；
电缆系统活动检测；电缆段互感放大器。
在缺陷检测中可以检测出电缆内部的接头以及接
线异常状况，因此，在维修时可以及早发现缺陷，以减少损失。
电缆局部放电带电检测也有其优势和特点：一是检测元件简单，可以满足低压、中压
以及高压的检测诊断；二是检测结果具有可靠性，对于有问题的电缆段可以帮助及时定位，准确发现电缆的故障点，大幅减少维修的时间及时间消耗；三是可以检测电缆的性能状况，准确查看电缆的线路信息，可以及时评估缺陷，提高设备的运行的安全性及可靠性。
电缆局部放电带电检测技术是一项重要的应用技术，对于企业及从业者来说，完善带
电检测技术不仅可以提高电缆工程管理及检测质量，更重要的是可以辅助有效地控制安全
隐患，保障电缆工程的安全稳定运行。
电力电缆的局部放电检测与处理
电力电缆的局部放电检测与处理局部放电是电力电缆中常见的故障形式之一，它会导致电缆损坏、短路等严重后果。
因此，对电力电缆进行局部放电的及时检测与处理，具有重要的意义。
本文将介绍电力电缆局部放电的检测原理、方法以及处理措施。
一、电力电缆局部放电的检测原理局部放电是指电缆中的电荷在局部区域释放能量，造成电弧放电或脉冲放电的现象。
电缆在运行或负荷过程中，由于介质老化、控制电极不良、绝缘结构破损等原因，可能引发局部放电。
因此，及时检测局部放电的存在是至关重要的。
电力电缆局部放电的检测可以通过不同的方法实现。
其中主要包括以下几种：1. 电缆局部放电检测仪器：采用高频电流放电法、超声波法、暂态地电压法等原理进行检测，可以对电缆进行全面、精确的监测。
2. 红外热像仪：通过检测电缆表面的热量分布，可以发现局部放电产生的热量异常，提前发现潜在故障。
3. 电缆局部放电监测系统：通过长期、实时监测电缆的电压、电流等参数，及时判断电缆是否存在局部放电，保障电力系统的稳定运行。
二、电力电缆局部放电的检测方法1. 高频电流放电法：通过检测电缆导体内部的高频电流信号，判断是否存在局部放电现象。
2. 超声波法：利用超声波的传导和反射特性，检测电缆绝缘及连接部位是否存在局部放电。
3. 暂态地电压法：通过在电缆两端施加暂态地电压，通过检测地电压的变化情况，判断是否存在局部放电。
三、电力电缆局部放电的处理措施当电力电缆存在局部放电时，需要及时采取相应的处理措施，避免故障扩大，确保电力系统的正常运行。
具体处理措施包括：1. 局部放电源的隔离：通过对电缆的发生放电部位进行隔离，防止放电的继续发展。
2. 放电源的修复：及时修复局部放电源，修复或更换损坏的电缆绝缘部分。
3. 系统的升级改造：通过对电力系统进行升级改造，提高电缆的绝缘性能，减少局部放电的可能性。
4. 定期检测与维护：定期对电力电缆进行检测与维护，及时排除潜在的故障隐患，提高电缆的安全可靠性。
电力电缆局部放电带电检测技术及其应用
电力电缆局部放电带电检测技术及其应用摘要：电力电缆局部放电检测的技术主要是指局部放电产生不同的物理现象为实际的依据，并且还要通过对不同的物理现象来对局部放电的状态进行描述和反应。
本文简要介绍了电力电缆局部放电带电检测技术，阐述了电缆局部放电的脉冲波形特征，局放信号的检测原理及电缆中局放源定位的基本方法。
在此基础上，给出了一个变电站电缆现场检测的应用实例。
关键词：电力电缆；局部放电；带电检测技术；应用引言电气设备检修技术的发展大致可以分为三个阶段，即故障检修，定期检修、状态检修。
状态检修是以可靠性为中心的检修，并逐步取代以往的定期预防性检修，它是根据设备的状态而执行的预防性作业。
状态检修通过对设备关键参数的测量来识别其已有的或潜在的劣化迹象，可在设备不停运的情况下对其进行状态评估。
这种策略不必对设备进行定期大修，提高了检修的针对性和有效性，能发现问题于萌芽状态，有效延长设备的使用寿命，合理降低设备运行维护费用。
随着电力电缆在城市电网建设中的普遍应用，对提高电力电缆检测手段的需求日益迫切，尤其是带电检测。
1理及特征1.1脉冲的电流法脉冲的电流法主要针对了检测变压器壳体的接地线、壳体的接地线和铁芯的接地线以及绕组局部放电引起的脉冲电流的现象。
它是最早和最广泛使用的检测方法之一。
电流传感器可主要分为窄带和宽带两种形式。
窄带传感器通常是lOkHz，灵敏度高，抗干扰能力强等优点，但其输出波形严重畸变的宽频带传感器的带宽约为100kHz，具有高分辨率的优点，但信噪比低。
这种方法的主要缺点是检测灵敏度和测量的准确性，分辨率，动态范围等。
因此，当样品的电容较大，耦合阻抗，灵敏度也会受到相应的限制；二是i贝0试频率较低，三是在离线状态下其中的灵敏度也非常高，并且现场会很容易受到外界干扰的严重影响。
1.2高频电流法高频电流法是一种比较常用的检测的方法，但是只能在两个方面i斯亍相应的检测：主要是电缆和电缆接地电缆两个方面。
电力电缆局部放电带电检测
电缆各种分类
（6）按导体芯线分类： 电力电缆导体芯线数有单芯、二芯、三芯、四芯和五
芯共五种。 （7）按敷设环境条件分类： 地下直埋、地下管道、空气中、水底、矿井、高海拔、
盐雾、大高差、多移动、潮热区等。一般环境因素对护层的 结构影响较大。有的要求考虑力学保护，有的要求提高防腐 能力，有的要求增加柔软度等。
8/3/2024
电力电缆相关试验
直流耐压试验电压标准： 1） 纸绝缘电缆直流耐压试验电压 Ut 可采用下式计算， 对于统包绝缘（带绝缘）：Ut =5× (U0 +U)／2 对于分相屏蔽绝缘：Ut = 5×U0 2）18／30kV 及以下电压等级的橡塑绝缘电缆直流耐压 试验电压应按下式计算：Ut = 4 ×U0
海底电缆。 自容型：护套内部有压力的电缆。分自容式充油电缆
和充气电缆。Biblioteka 8/3/2024电缆各种分类
（4）按电压等级分： 电力电缆都是按一定电压等级制造的。由于绝缘材料
及 运行情况不同，使用不同电压等级的电缆。
我国电缆产品的电压等级有19种： 0.6/1kV、1/1kV、3.6/6kV、6/6kV、6/10kV、 8.7/10kV、 8.7/15kV、12/15kV、12/20kV、18/30kV、21/35kV、 26/35kV、 36/63kV、48/63 kV、64/110kV、127/220kV、190/330kV、 290/500kV。
8/3/2024
电缆的命名规则
8）电缆的命名规则 （1）用汉语拼音第一个字母的大写表示绝缘种类、导体
材料、内护层材料和结构特点。如Z代表纸，L代表铝， Q代 表铅，F代表分相。
（2）用数字表示外护层构成，有两位数字。无数字代表 无铠装，无外被层。第一位数字表示铠装，第二位数字表示 外被。例如粗钢丝铠装纤维外被表示为41。
局部放电带电检测技术简介
提高检测准确性与可靠性的研究
1 2 3
抗干扰技术研究
针对局部放电信号的干扰因素，研究有效的抗干 扰技术和信号处理算法，提高检测准确性和可靠 性。
放电模式识别
研究放电模式的分类和识别方法，实现放电类型 的自动判断和预警，为设备的故障诊断和预防性 维护提供支持。
长期稳定性研究
对局部放电带电检测技术的长期稳定性进行研究 和验证，确保监测数据的可靠性和准确性。
详细描述
超声波法利用局部放电时产生的超声波信号，通过超声波传 感器检测这些信号并转换为电信号进行进一步处理。这种方 法适用于设备内部的局部放电检测，不受电磁干扰的影响。
化学法
总结词
通过检测局部放电产生的化学物质来检测局部放电的方法。
详细描述
化学法利用局部放电时产生的化学物质，如气体或微粒，通过化学传感器检测这些物质的变化来检测局部放电。 这种方法在某些特定情况下具有较高的灵敏度，但受限于其响应速度和选择性。
THANK YOU
技术要求高
局部放电带电检测技术需要专业人员 进行操作和维护，对人员的技术要求 较高。
无法检测所有类型缺陷
尽管该技术能够检测到许多类型的绝 缘缺陷，但对于某些特定类型的缺陷 可能无法准确检测。
局限性与改进方向
抗干扰能力
需要进一步提高检测设备的抗干扰能力， 以确保准确检测局部放电信号。
标准化与互通性
推动相关标准的制定和实施，提高不 同设备之间的互通性和兼容性，降低
应用领域
广泛应用于电力、冶金、石油化 工等行业的电气设备绝缘监测。
局部放电的类型与特征
类型
根据放电的机理和特征，局部放电可 分为电晕放电、沿面放电、电弧放电 、悬浮放电等类型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2017/9/30
电缆五大类
• 4、通讯电缆及光纤 随着近二十多年来，通讯行业的飞速发展，产品也有 惊人的发展速度。从过去的简单的电话电报线缆发展到几 千对的话缆、同轴缆寸通常较小而均匀，制造精度要求高。 • 5、电磁线（绕组线） 主要用于各种电机、仪器仪表等。 电线电缆的衍生/新产品
2017/9/30
电力电缆相关试验
• 直流耐压试验电压标准： 1） 纸绝缘电缆直流耐压试验电压 Ut 可采用下式计算， 对于统包绝缘（带绝缘）：Ut =5× (U0 +U)／2 对于分相屏蔽绝缘：Ut = 5×U0 2）18／30kV 及以下电压等级的橡塑绝缘电缆直流耐压试 验电压应按下式计算：Ut = 4 ×U0
电力电缆的基本结构
2017/9/30
电力电缆的基本结构
2017/9/30
电力电缆的基本结构
2017/9/30
皱纹铝套主要性能
• • • • • • 径向阻水 铠装保护 提供短路电流通道 纵向阻水 电缆弯曲性能 绝缘体的热胀冷缩
2017/9/30
电力电缆的品种
绝缘类型
油浸纸绝缘 电缆
电缆名称
26
塑料绝缘电缆
聚乙烯电缆 交联聚乙烯电缆 天然丁苯橡皮缆
橡皮绝缘电缆
乙丙橡皮电缆 丁基橡皮电缆
气体绝缘电缆
管道气体绝缘缆
电力电缆相关试验
• 电气装置安装工程电气设备交接试验标准 GB 50150－2006 • 中华人民共和国电力行业标准 DL/T 596—2005 • 1 测量绝缘电阻； 2 直流耐压试验及泄漏电流测量（交联电缆有累积效应） 3 交流耐压试验；（变频谐振系统） 4 测量金属屏蔽层电阻和导体电阻比； 5 检查电缆线路两端的相位； 6 充油电缆的绝缘油试验； 7 交叉互联系统试验。 8 介损试验 9震荡波试验
2017/9/30
电缆的命名规则
• 电缆型号组成及其代表意义如下所列： 1）分类及用途代号：电力电缆不表示，控制电缆为K 2）绝缘代号：Z－纸绝缘V－聚氯乙烯绝缘Y－聚乙烯绝缘 YJ－交联聚乙烯绝缘X－橡皮绝缘 3）导体代号：L－铝 T－铜（不标注） 4）内护层代号：L－铝 Q－铅 V－聚氯乙烯 Y－聚乙烯 YJ －交联聚乙烯 H－橡套 HF－非燃性橡套 5 ）派生代号:P－干绝缘 F－分相 D－不滴流 C－交联聚乙烯 Z－橡套 6 ）铠装层:0－无 2－双钢带 3－细圆钢丝 4－粗圆钢丝
2017/9/30
电缆五大类
• 电缆分为五大类： 1.电力裸电线及裸导体制品 裸电线、裸导体的主要特征是：纯的导体金属，无绝 缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等； 加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/ 紧压绞合等；产品主要用在城郊、农村、用户主线、开关 柜等。
2017/9/30
36/63kV、48/63 kV、64/110kV、127/220kV、190/330kV、
290/500kV。
2017/9/30
电缆各种分类
（5）按导体标称截面积分类： 电力电缆的导体是按一定等级的标称截面积制造的。 我国电力电缆标称截面积系列为：1.5mm²、2.5 mm²、4 mm²、 6 mm²、10 mm²、16 mm²、25 mm²、35 mm²、50 mm²、70 mm²、95 mm²、120 mm²、150 mm²、185 mm²、240 mm²、 300 mm²、400 mm²、500 mm²、630 mm²、800 mm²、1000
2017/9/30
电力电缆优缺点
采用电力电缆的优点： 不易受周围环境何污染的影响；送电可靠性高；线间绝缘距 离小，占地少，无干扰电波；地下敷设时，不占地面和空间 既安全可靠，又不易暴露目标。 缺点：成本高，一次性投资费用较大；电缆线路不易变动与 分支；故障的寻测与维修较难，需要经过专门技术培训与训 练的技术人员或技工操作。 随着我国两网改造的完成，安全方便的地下动力电缆应用日 益广泛。但电缆一旦发生故障很难较快地寻测出故障点的 确切位置。不能及时排除故障、恢复供电，往往造成停电停 产的重大损失。所以如何用最快的速度、最低的维修成本恢 复供电是各供电部门在遇到电缆故障时的首要问题。
2017/9/30
电缆五大类
• 3、电气装备用电线电缆 （控制电缆） 该类产品主要特征是：品种规格繁多，应用范围广泛， 使用电压在1kV及以下较多，面对特殊场合不断衍生新的 产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、 防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/ 农用/矿用线缆、薄壁电线等。 电流相对较小（即导体截面较小），电压范围较窄 （450/750~10KV），电缆线芯数较多，从2芯~61芯，甚至 更多。控制电缆还采用各种线芯结构、屏蔽等措施，来获 得满意的电磁兼容效果。
电缆五大类
• 2、电力电缆 （动力电缆） 电力电缆的主要特征是：是指传输电能的电缆，电力 电缆传输持续性电流，电压等级范围较宽（从1KV220KV）， 电流较大（导体截面较大）, 电缆线芯数较少，有单芯、3 芯、4芯（三相四线制），5芯（三相五线制）。在导体外 挤（绕）包绝缘层，如架空绝缘电缆，或几芯绞合（对应 电力系统的相线、零线和地线），如二芯以上架空绝缘电 缆，或再增加护套层，如塑料/橡套电线电缆。 产品主要用在发、配、输、变、供电线路中的强电电 能传输，通过的电流大（几十安培至几千安培）、电压高 （220V至500kV及以上）。
电力电缆局部放电带电检测 技术介绍
目录
CONTENTS
电缆基本知识 Ⅰ 电缆局部放电 Ⅱ
Ⅲ Ⅳ
检测设备 检测案例
2017/9/30
电缆基本知识
• • • • • • • • 电缆五大类 电力电缆优缺点 电缆各种分类 电缆命名规则 电力电缆的结构 电力电缆相关试验 电力电缆相关试验仪器 单芯电力电缆介绍
2017/9/30
电缆各种分类
（4）按电压等级分： 电力电缆都是按一定电压等级制造的。由于绝缘材料及 运行情况不同，使用不同电压等级的电缆。 我国电缆产品的电压等级有19种： 0.6/1kV、1/1kV、3.6/6kV、6/6kV、6/10kV、8.7/10kV、 8.7/15kV、12/15kV、12/20kV、18/30kV、21/35kV、26/35kV、
2017/9/30
电缆各种分类
（3）按结构特征分类： 统包型：缆芯成缆后，在外面包有统包绝缘，并置于 同一内护套中。 分相型：主要是分相屏蔽，一般用在10～35KV，有油 纸绝缘和塑料绝缘。 钢管型：电缆绝缘外有钢管护套。分钢管充油、充气 电缆和钢管油压式、气压式电缆。 扁平型：三芯电缆的外形呈扁平型，一般用于大长度 海底电缆。 自容型：护套内部有压力的电缆。分自容式充油电缆 和充气电缆。
结构影响较大。有的要求考虑力学保护，有的要求提高防腐
能力，有的要求增加柔软度等。
2017/9/30
电缆的命名规则
8）电缆的命名规则 （1）用汉语拼音第一个字母的大写表示绝缘种类、导体 材料、内护层材料和结构特点。如Z代表纸，L代表铝， Q代 表铅，F代表分相。 （2）用数字表示外护层构成，有两位数字。无数字代表 无铠装，无外被层。第一位数字表示铠装，第二位数字表示 外被。例如粗钢丝铠装纤维外被表示为41。 （3）电缆型号按电缆结构的排列一般依下列次序 绝缘材料 导体材料 内护层 外护层 （4）电缆产品型号、额定电压和规格表示。其方法是在 型号后再加上额定电压、芯数和标称截面积的阿拉伯数字。
2017/9/30
电力电缆相关知识
7 ）外护层代号 0－无 1－纤维绕包（麻被） 2－聚氯乙烯护套 3－聚乙烯护套 8 ）特征产品代号: TH－湿热带 TA－干热带 举例：黏性电缆：ZL03－0.6/1 3×185 表示铜芯、黏性油浸纸绝缘、铝套聚乙烯护套、额定电压 0.6/1kV、三芯、标称截面积185mm2的电力电缆。 YJLV23-21/35 3×185 表示铝芯、交联聚乙烯绝缘、钢带铠装、聚氯乙烯护套、额 定电压为21/35kV、三芯、截面积185mm2的电力电缆。
2017/9/30
电力电缆优缺点
电力的传输一般有架空线路和电缆线路两种。 选择电缆线路的原因： 1、在城镇市区人口稠密的地方，大型工厂、发电厂、交通 拥挤区、电网交叉区等处，为了占地少、安全可靠、减少电 网对交通运输及城市建设的影响而采用埋地动力电缆。 2、在严重的污染区，为了提高输送电能的可靠性而采用电 缆。 3、对于大跨度、不宜架设过江、河架空线路的而采用电缆。 4、为了避免架空线对船舶通航或无线电干扰而采用电缆。 5、有些国防与军事工程，为了避免暴露目标而采用电缆。 6、为了城市建筑与美观的需要而采用电缆。
mm²、1200 mm²、1400 mm²、1600 mm²、1800 mm²、2000
mm² 共26种。根据用户的负载大小和载流量可以方便地从上 列系列中选用合适的截面积电缆。
2017/9/30
电缆各种分类
（6）按导体芯线分类： 电力电缆导体芯线数有单芯、二芯、三芯、四芯和五 芯共五种。 （7）按敷设环境条件分类： 地下直埋、地下管道、空气中、水底、矿井、高海拔、 盐雾、大高差、多移动、潮热区等。一般环境因素对护层的
2017/9/30
电力电缆相关试验
• 测量各电缆导体对地或对金属屏蔽层间和各导体间的绝缘 电阻，应符合下列规定： 1 耐压试验前后，绝缘电阻测量应无明显变化； 2 橡塑电缆外护套、内衬套的绝缘电阻不低于 0.5MΩ/km 3 测量绝缘用兆欧表的额定电压，宜采用如下等级： 1） 0.6/1kV 电缆:用 1000V 兆欧表。 2） 0.6/1kV 以上电缆：用 2500V 兆欧表； 6/6kV 及以上电 缆也可用 5000V 兆欧表。 3） 橡塑电缆外护套、内衬套的测量:用 500V 兆欧表。
2017/9/30
电缆各种分类
1．电力电缆的种类与特征 电力电缆按绝缘材料、电能形式、结构特征、电压等 级、导体标称截面积、导体芯数及安装环境等有以下分类； （1）按绝缘材料分类： 油纸绝缘：黏性浸渍纸绝缘（统包型、分相屏蔽型）； 不滴流浸渍纸绝缘（统包型、分相屏蔽型）；有油压、油浸 渍纸绝缘（自容式充油电缆、钢管充油电缆）；有气压黏性 浸渍纸绝缘（自容式充气电缆、钢管充气电缆）。 塑料电缆：聚氯乙烯电缆；聚乙烯电缆；交联聚乙烯电缆； 橡皮电缆：乙丙橡胶电缆；丁基橡皮电缆； （2）按传输电能分类： 交流电缆；直流电缆。
