2016—2017学年九年级第一学期期末物理试题及答案
2016—2017学年度第一学期九年级期末物理试题第I卷(选择题共36分)一、本题共12小题，每小题3分，共36分.在每小题给出的四个选项中，只有一个选项是符合题目要求的。
1.依据你所学的热学知识，下列说法中正确的是A.炽热的铁水具有内能，冰冷的铁块不具有内能B.物体吸收热量，温度不一定升高C. 0℃的冰可从0℃的水中吸热D.天然气燃烧越充分，其热值越大2.如图1所示，某同学将一细条状金属箔折成U形，与一节干电池的两极接触，发现金属箔很快就变热了，如果长时间接触，金属箔会变得非常热甚至燃烧。
下列关于该实验的分析中正确的是A.实验时干电池将电能转化为化学能B.用普通纸代替金属箱也能燃烧C.金属箔变热不能说明电流具有热效应D.该实验能说明了短路所带来的危害3.如图2所示，是汽油机的四个冲程(图旁边的箭头表示活塞的运动方向)，则下列说法中正确的是A.甲、乙、丙三个冲程都要靠飞轮的惯性来完成B.乙冲程是汽车获得动力的冲程C.丙是排气冲程D.丁冲程是把内能转化为机械能4.如图3所示的电路，导线a的一端固定连接在铅笔芯上。
闭合开关S，当导线b的一端在铅笔芯上左、右移动时，灯泡亮暗会发生变化，则下列说法中正确的是A.灯泡亮度发生了变化说明移动导线b可以改变电源电压B. b向左移动时，灯泡变亮，说明铅笔芯是导电的C.该实验说明导体的电阻与导体的长度有关D.灯泡发光时，灯丝中自由电子移动的方向是从左到右5.如图4所示，小明家的饮水机有两盏灯：一盏红灯、一盏绿灯，红灯亮、绿灯不亮表示水还没有开；红灯熄灭、绿灯亮起来表示水开了，其实这两盏灯是由两个温控开关S1、 S2控制的。
那么，当水开后，温控开关的开闭情况是A.S1闭合，S2断开B. S1断开，S2闭合C. S1，S2都断开D. S1，S2都闭合6.下列有关磁现象的说法中正确的是A.磁体的磁极不一定是成对出现的，只是至今还未发现单磁极的磁体B.磁体周围存在磁场，磁体之间的吸引或排斥，是通过磁场来实现的，但电流之间的作用不是通过磁场来实现的。
C.在磁感线上任何一点的切线方向都表示该点的磁场方向，不同的磁感线可以相交D.地球是一个巨大的磁体，其周围的磁感线是从地理南极发出，回到地理的北极7.在如图5所示的电路中，当开关S闭合后，灯L1不亮，灯L2也不亮，电压表有示数.则下列说法中正确的是A.灯L1的灯丝断了B.灯L1被短路了C.灯L2的灯丝断了D.灯L2被短路了8.如图6所示，是探究“电功率与电流的关系”的电路示意图。
以下说法中正确的是A.该实验要选取规格相同的灯泡L1、L2B.将题中的并联电路改为串联电路也可以完成该实验C.将滑动变阻器串联在干路中不可能完成该实验D.实验中将两灯并联控制了灯两端电压相同9.如图7所示的电路，电源电压不变，开关S闭合后，当滑动变阻器滑片P向右滑动过程中，下列说法中正确的是A.电流表示数变小，电压表示数变小B.电压表示数变大，电路消耗的总功率变小C.电压表与电流表的示数之比不变D.电压表与电流表的示数变化量的绝对值之比增大10.如图8所示，下列关于电和磁现象的表述正确的是A. A图中当导线ab在磁极间的磁场中沿竖直方向运动时，电流表的指针不偏转B. B图中闭合开关，能使机械能转化为电能C. C图中在课间操时，教室墙上的扬声器发出悠扬的声音是把声信号转换成电信号D. D图中丹麦的物理学家奥斯特给导线通电时，下方的小磁针发生偏转，证实了电流的周围存在着真实的磁场及磁感线11.小聪家中的电能表8月末的示数为：电能表的部分参数及9月底的示数如图9所示，下列说法中正确的是A.电能表是用来测量用电器消耗电功率的仪表B.小明家8月末到9月底消耗的电能是840kWhC.小明家所有用电器同时工作，总功率不得超过2000WD.若电能表转盘在10min内转过400转，则用电器的总功率为1.2 kW12.标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图10所示。
若把它与一只阻值为8Ω的定值电阻并联接在电压为4V的电路后，则下列说法中正确的是A.小灯泡比正常发光时更暗，此时其电阻为12ΩB.小灯泡的实际功率小于额定功率，此时干路中的电流为0. 4AC.小灯泡的额定功率不变，此时整个电路消耗的功率为3.6WD.小灯泡的额定功率将变为1.6W，此时其电阻为10Ω第Ⅱ卷(非选择题共64分)二、本题共7小题，每空2分，共28分。
把正确答案填在题中的横线上13.如图11所示，用纸做成的小叶轮，燃烧燃料加热试管使水沸腾，会发小叶轮转起来了，在这个实验中，燃料的能转化为内能水沸腾变成水蒸气后，水蒸气驱动叶轮转动，内能转化成小叶轮的能。
14.湿地公园是市民休闲娱乐的好去处。
走在湖边，常能闻到阵阵花香，这是由于分子在永不停息地做无规则地；用凉水冷却滚烫的鸡蛋，鸡蛋的内能是通过的方式来改变的15.如图12所示，用干燥的手将撕成条状的塑料膜从上向下摩擦几下，会看到条状塑料膜会 (选填“分开”，或“合拢”)；利用同种电荷相互排斥的原理来检验物体是否带电的仪器叫做。
16.若某四冲程柴油机在工作时的转速为3600r/min，那么，每秒对外做功次。
若某品牌推土机发动机所用柴油机的效率为40%，工作一段时间消耗的柴油为50L，则此过程中推土机做的有用功为 J。
(已知柴油的密度为0.8×103kg/m3，热值4.0×107J/kg).17.如图13所示，是在某一温度下，两个电路元件甲和乙中的电流与两端电压的关系图.由图可知，元件甲中的电流与它两端电压之间的关系遵循定律。
现将甲和乙并联后接在电压为 5.0V的电源两端，则电路的总电阻是Ω18.如图14所示，是一个限流装置示意图。
电磁继电器是利用电磁铁来控制工作电路通断的开关。
图中P是电磁铁，S是闸刀开关，Q是衔铁，可绕O轴转动。
当电路由于短路或接的用电器功率过大等原因导致电路中的电流过大时，电磁铁的磁性 (选填“变强”或“变弱”)，吸引衔铁，使衔铁沿 (选填“逆时针”或“顺时针”)方向转动，闸刀开关自动开启，切断电路，起到保险作用。
19.某同学设计了如图15所示的双向开关电路，电源电压保持不变，灯L1标有“6V 6W”字样，灯L2标有“9V 4.5W”字样(不计灯丝电阻随温度的变化)。
当开关S拨至“2”位置且滑片滑到A端时，灯L2恰好正常发光。
当开关S拨到“1”位置时，若要使L1正常发光，滑动变阻器接入电路的阻值应为_____Ω。
若当L1正常发光时，电路的总功率为P1；当L2正常发光时，电路的总功率为P2，那么，功率P1：P2= .三、本题共5小题，共24分。
按要求完成下列各题20.(2分)请根据如图16所示中的实物图，在方框内将相应的电路图画完整(在电灯旁标出对应的字母)。
21.(2分)根据如图17所示中小磁针的指向，在图中括弧内标出靠近通电螺线管的右端的极性，以及电源右端的“+”或“-”极.22. (4分)某小组的同学做“比较不同物质的吸热能力”的实验，他们使用了如图18甲所示的装置(除了液体的种类不同外，其余均完全相同).(1)实验时，不同物质吸收热量的多少是通过(选填“升高的温度”或“加热时间”)来反映的。
(2)实验得到a、b两种液体的温度随时间变化的关系如图18乙所示，分析图像可知(选填“a”或“b”)液体的吸热能力较强.23.(4分)在探究串联电路的电压关系时，某同学使用的实验电路如图19所示。
他先用电压表正确地测量了灯泡L1两端的电压。
为了测量灯泡L2两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持电压表接B点的导线不动.你认为这种接法是的(选填“正确”或“不正确”)。
如果该同学在使用该电压表时，本应使用“-”和和“3”两个接线柱，但误将“-”和“15”两个接线柱接入了电路，其它接法都是正确的情况下，这样做的结果是使指针偏转角度 (选填“偏大”或“偏小”)，致使读数不够准确。
24.(12分)小明同学在“测量小灯泡电功率”的实验中，选用了如下器材:电压恒为6V 的电源，额定电压为2.5V的小灯泡(正常发光时灯丝的电阻约为10Ω)，最大阻值为40Ω的滑动变阻器，学生电压表、电流表各一个，开关一个和导线若干。
并连接了如图20甲所示的电路:(1)该实验的原理是。
(2)小明检查电路时，发现只有一根导线连接错误，请你帮他在连接错误的导线上打“×”，然后在图中补画出一条正确的连线(注:只有一根导线连接错误)。
(3)若没有发现错误，闭合开关S后电压表示数为 V。
(4)小明在用正确电路进行实验中，看到电压表的示数为1.8V，要使灯泡L正常发光应向 (选填“A”或“B”)端移动滑片P，当灯泡L正常发光后，电流表的示数如图20乙所示，则小灯泡的额定功率为 W。
(5)某同学还想探究电流与电阻的关系，于是将甲图中的小灯泡L换成定值电阻R，并使电压表的示数始终保持2V不变，多次更换阻值不同的定值电阻R，记录各次电流表的示数，在不更换其他器材的情况下，为了能够完成该实验，他更换的定值电阻R的阻值不能大于Ω。
四、本题共2小题，共12分。
解答时应写出必要的文字说明、公式和重要的演算步骤。
只写出最后结果的不能得分，有数值运算的题，答案中必须写出数值和单位。
25. (6分)小明在家看到爸爸正在拆开坏了的电子秤，其中，一个元件让小明很感兴趣，爸爸告诉小明：这是一个压敏电阻。
小明想对该压敏电阻一探究竟，于是，便设计了如图21甲所示的电路，电源电压为12V，R2是阻值为20Ω的定值电阻，小明查资料得到了压敏电阻R1的阻值随压力的变化情况如图21乙所示。
当开关S闭合后(不考虑温度对电阻的影响)，则:(1)当电流表的示数为0.15A时，压敏电阻受到的压力为多少N?(2)当压力为2N时，电路连续工作l0mim，电阻R2产生的热量为多少J?(3)若此热量的87.5%被质量为l0g,温度为20℃的水完全吸收，则水温将升高多少℃?[水的比热容为C水=4.2×103J/(kg·℃)]26. (6分)如图22甲所示，是小聪家新买的某型号的两档电暖器，其电路原理如图22乙所示，电阻R1、R2都是电热丝。
当S1断开，S2闭合时，电暖器处于一档状态;当S1，S2都闭合时，电暖器处于二档状态.小明在查看说明书时，发现其主要参数如下表(不考虑温度对电阻的影响)。
则:(1)用一档正常取暖时，该电路中的电流为多少A?(2)电热丝R1的电阻为多少Ω?(3)傍晚用电高峰期，小聪家电路的实际电压只有200V，则该电暖器用二档取暖30min 消耗的电能为多少kW·h?物理参考答案及评分意见一、本且包括12小题，每小题3分，共36分;在每小题给出的四个选项中.只有一个选项是符合题目要求的.1.B2.D3.B4.C5.A6.D7.A8.D9.B 10.A 11.D12. C二、本题共7小题.每空2分，共28分.把正确答案填在题中的横线上13、化学机械14、运动热传递15、分开验电器16、30 6.4 ×10817、欧姆10 18、变强逆时针19、3 2:1三、本题共5小题，共24分.按要求完成下列各题.20.(2分)如图所示21.(2分)如图所示22.(2分)加热时间(2分)b23.(2分)不正确(2分)偏小24.(1)(2分)P=UI (2) (2分)见上右图(3)(2分)6(4)(2分)A (2分)0.6 (5)(2分)20四、本题共2小题，共12分。

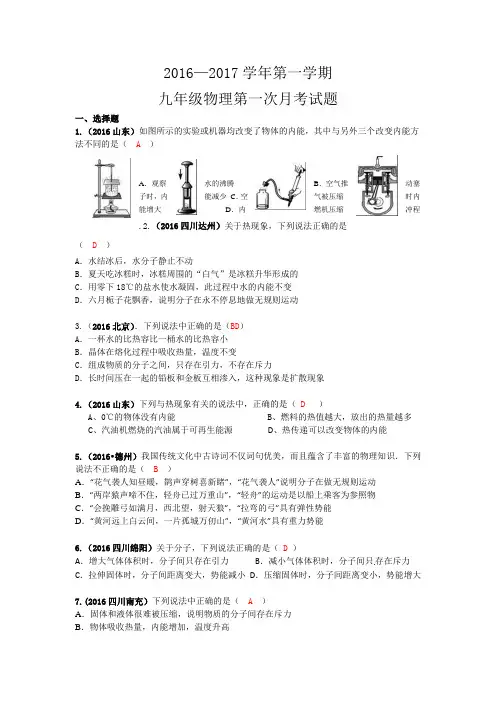

2016-2017学年第一学期九年级物理第一次月考试题
2016—2017学年第一学期九年级物理第一次月考试题一、选择题1.（2016山东）如图所示的实验或机器均改变了物体的内能，其中与另外三个改变内能方法不同的是（ A ）A．观察水的沸腾B．空气推动塞子时，内能减少C．空气被压缩时内能增大D．内燃机压缩冲程.2.（2016四川达州）关于热现象，下列说法正确的是（D）A．水结冰后，水分子静止不动B．夏天吃冰糕时，冰糕周围的“白气”是冰糕升华形成的C．用零下18℃的盐水使水凝固，此过程中水的内能不变D．六月栀子花飘香，说明分子在永不停息地做无规则运动3.（2016北京）．下列说法中正确的是（BD）A．一杯水的比热容比一桶水的比热容小B．晶体在熔化过程中吸收热量，温度不变C．组成物质的分子之间，只存在引力，不存在斥力D．长时间压在一起的铅板和金板互相渗入，这种现象是扩散现象4.（2016山东）下列与热现象有关的说法中，正确的是（D ）A、0℃的物体没有内能B、燃料的热值越大，放出的热量越多C、汽油机燃烧的汽油属于可再生能源D、热传递可以改变物体的内能5.（2016•德州）我国传统文化中古诗词不仅词句优美，而且蕴含了丰富的物理知识．下列说法不正确的是（B）A．“花气袭人知昼暖，鹊声穿树喜新睹”，“花气袭人”说明分子在做无规则运动B．“两岸猿声啼不住，轻舟已过万重山”，“轻舟”的运动是以船上乘客为参照物C．“会挽雕弓如满月，西北望，射天狼”，“拉弯的弓”具有弹性势能D．“黄河远上白云间，一片孤城万仞山”，“黄河水”具有重力势能6.（2016四川绵阳）关于分子，下列说法正确的是（ D）A．增大气体体积时，分子间只存在引力B．减小气体体积时，分子间只存在斥力C．拉伸固体时，分子间距离变大，势能减小D．压缩固体时，分子间距离变小，势能增大7.(2016四川南充）下列说法中正确的是（A）A．固体和液体很难被压缩，说明物质的分子间存在斥力B．物体吸收热量，内能增加，温度升高C．1kg酒精比1g酒精的热值大D．在热机的做功冲程中，机械能转化为内能8.（2016江苏）汽油机的一个工作循环分为四个冲程，每个冲程都伴随着能量的转移或转化，其中主要将机械能转化为内能的冲程是（ B ）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程9.（2016长沙）如图，用酒精灯给试管中的水加热，一段时间后橡皮塞被冲开，下列说法正确的是（C）A.酒精灯中酒精的质量越大，酒精的热值越大B.酒精燃烧放出的热量能全部被试管中的水吸收C.试管中的水的内能是通过热传递的方式增加的D.橡皮塞被冲开的过程与内燃机的压缩过程都是内能转化为机械能的过程10.（2016•威海）关于热现象，下列说法错误的是（C）A．将沸点为12.3℃的氯乙烷喷到运动员扭伤的部位，是利用了氯乙烷迅速汽化吸热B．向热汤中滴入香油会散发出浓浓的香味，是由于温度越高热运动越剧烈C．用锯条锯木板时温度升高，是通过热传递改变内能D．装着开水的暖水瓶瓶塞有时会弹起来，是由于瓶内气体对瓶塞做功11.（2016安徽）下列说法正确的是（ D ）A 物体的内能增加，则一定是外界对物体做了功B.物体的温度升高.则一定是从外界吸收了热量C物体的温度越高.含有的热量越多D.内能是物体内所有分子动能和势能的总和12. （2016泉州）下列日用品中，一般情况下属于导体的是（）A．钢勺B．玻璃杯C．塑料桶D．瓷碗【答案】A13. （2016泉州）一个验电器的两个金属箔片因带电而张开，则这两个金属箔片一定（）A．带正电B．带负电C．带同种电荷D．带异种电荷【答案】C14. (2016吉林题)某用电器正常工作时通过的电流大约为 4 A，该用电器可能是( )A．手机 B．节能灯 C．遥控器 D．电饭锅【答案】D15. （2016绥化）生活中能量转化的实例很多。
期末试题 2022-2023学年人教版九年级物理全一册(含答案)
2022~2023年第一学期九年级期末学情检测物理试题出卷人：审卷人：一、单选题（本大题共10小题，共20分）1．关于内能、温度、热量和热传递，下列说法正确的是（）A．物体的温度越高，所含的热量越多B．在热传递过程中，热量总是从内能大的物体向内能小的物体转移C．物体内能增大，一定是从外界吸收了热量D．物体的温度不变，其内能可能改变2．如图所示，将标有“12V 6W”的灯泡L1和“12V 3W”的灯泡L2接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是A．灯泡L1和L2一样亮B．灯泡L2比灯L1亮C．电路总功率等于9W D．电路总功率大于9W3．有一种插线板，当开关断开时，指示灯不亮，插孔无法正常工作；当开关闭合时，如果指示灯损坏，插孔也能正常工作．下图既能满足控制要求，又符合安全用电原则的是A．B．C．D．4．在探究物质熔化特点的实验中，选取质量相等的甲、乙两种固体装入相同的试管中，用如图所示的两套完全相同的装置加热。
关于这个实验下列说法正确的是（）A．实验中需要用到的测量工具有量筒和停表B．甲、乙在固态时的比热容大小关系为c甲>c乙C．甲、乙在熔化过程中吸收的热量大小关系为Q甲<Q乙D．甲、乙在熔化过程中吸收热量，温度和内能均不变5．在如图所示的电路中，当滑动变阻器的滑片移动时，关于灯泡亮度变化和电压表示数变化情况说法正确的是（）A．当开关S、S1闭合，滑动变阻器滑片向右移动时灯泡变亮、电压表示数不变B．当开关S、S1闭合，滑动变阻器滑片向右移动时灯泡变亮、电压表示数变大C．当只闭合开关S，滑动变阻器滑片向右移动时灯泡变亮、电压表示数变大D．当只闭合开关S，滑动变阻器滑片向右移动时灯泡亮度、电压表示数均不变6．如图所示，测量小灯泡电功率的电路图，电源电压恒为6V，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“2.5V 0.625W”，若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，下列说法正确的是（）A．滑片向右滑动，电流表示数变小，电压表示数变大B．电流表的示数允许变化范围是0.1～0.25AC．滑动变阻器的阻值允许调节的范围是24～50ΩD．电路的最大电功率是2.5W7．将标有“2.5V0.3A”字样的灯泡甲和“3.8V0.3A”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对电阻的影响，下列说法中正确的是（）A．串联时，两灯都能正常发光B．串联时，甲灯比乙灯更亮C．并联时，通过两灯的电流相等D．并联时，甲灯的实际功率比乙灯的实际功率大8．如图甲所示，电源电压保持不变，R1的阻值为10Ω，先将S1、S2闭合，电压表的示数如图乙所示，再断开S2，电压表的示数变化了1.2V，下列说法中正确的是（）A．电源电压为6V B．当S1闭合、S2断开时，R1两端的电压为1.2VC．R2的阻值为12Ω D．当S1闭合、S2断开时，R1和R2消耗的电功率之比为5∶4 9．如图电源电压恒定，R1= 12Ω R2=6Ω R3是定值电阻．闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为A．0.3 A B．0.6 A C．0.9 A D．1.2 A10．在如图所示的电路中。
天津市部分区2017-2018学年度第一学期期末考试九年级物理试卷及参考答案
天津市部分区2017-2018学年度第一学期期末考试
九年级物理参考答案
题号 1 2 3 4 5 6 7 8 9 10 答案 A B C D A C D C B D 二、多项选择题（本大题共3小题，每小题3分，共9分。
全选对得3分，选
题号11 12 13
答案AC BD ACD
三、填空题（本大题共6小题，每小题4分，共24分）
14.斥力；比热容
15.失去；铁锅
16.B；变大
17.25；11
18.4；480
19.3；20
四、综合题（本大题共6小题，共37分）
20.（6分）
（1）（3分）（2）（3分）
21.（7分）
（1）
（2）
22.（6分）（1）（3分）
实验次数电阻电压电流1
一定
2
3
23.（6分）
（1）
学习资料收集于网络，仅供参考
学习资料
（2）
∵正常发光
24.（6分） 当导线
25.（6分）
（1）①将家中其他用电器关闭，接入电烙铁 ②闭合电烙铁开关，计时，观察电能表转数 ③停止计时，读出时间为 （2）
（其他合理实验，且表达式正确的即得满分。
无单位的扣1分，其他情况酌情减分）。
2016-2017学年安徽省合肥市瑶海区九年级(上)期末物理试卷-答案
2016-2017学年安徽省合肥市瑶海区九年级（上）期末物理试卷【答案】1. 带电；负2. 开关；并联3. 20；4. 解：电流从正极开始分支，一支经灯泡，另一支经开关、灯泡，然后两支汇合共同经过回到电源负极如图所示：5. 电流表；电压表6. 变大；不变；不变7.8. ；3009. ；4810. D11. C12. A13. D14. B15. C16. D17. C18. B19. C；A或B；；换上规格不同的灯泡多次实验20. 定值电阻的阻值不变，而灯泡的电阻与温度有关；调节滑动变阻器，使电压表示数仍为3V；换用最大阻值较大的滑动变阻器或换用电压较低的电源21. B；；8；C22. 解：灯两端的电压：；由于与串联，所以，且．答：灯两端的电压为；灯的电阻．23. 解：由得：灯泡正常工作时的电阻：额；额开关与都断开，S闭合时，灯泡和串联，电路中的电流：，在10min内产生的热量：；当开关、、S都闭合，被短路，灯泡和滑动变阻器并联，小灯泡正常工作，由得：，灯泡中的电流额额支路电流，消耗的电功率：．答：小灯泡L正常工作时的电阻；在10min内产生的热量432J；消耗的电功率6W．【解析】1. 解：摩擦过的梳子可以吸引水流，说明摩擦使梳子带上了电荷，简称带了电．同种电荷相互排斥，异种电荷相互吸引；当梳子靠近带负电的小球小球被排斥说明梳子带负电．故答案为：带电；负．物体经验摩擦可以吸引轻小的其他物体，我们就说这个物体带了电荷，简称带了电．根据电荷间的相互作用规律“同种电荷相互排斥，异种电荷相互吸引”来判断．有了吸引轻小物体的性质这是带电，产生响声和火花的是带电积累到一定程度发生的放电．2. 解：汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但转向灯可以单独工作，所以它们是并联的．司机拨动的这根横杆，转向灯才会工作，所以这根杆子起到了开关的作用．故答案为：开关；并联．串并联电路的特点：串联电路，电流只有一条通路，开关控制整个电路并联电路电流有多条通路，各支路互不影响．本题主要考查了串并联电路的区别，首先要掌握串并联电路的特点，关键是看用电器能否单独工作．3. 解：已知电阻两端加20V电压时，通过的电流为1A，则定值电阻器的阻值；当电压变化时，电阻不变，故电阻大小仍为；所以把该电阻两端的电压调为5V时通过该导体的电流：．故答案为：，．已知定值电阻器两端的电压和通过的电流，根据欧姆定律求出电阻；因导体的电阻是本身的属性，与导体两端的电压无关，故电阻不变，进一步根据欧姆定律求出把该电阻两端的电压调为5V时通过该导体的电流．本题考查了欧姆定律的灵活运用，关键是知道导体的电阻是本身的一种属于与导体两端的电压、通过的电流无关．4. 根据实物图可知，两灯泡并联，开关控制整个电路，控制，根据实物图完成电路图即可．本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点．5. 解：若甲为电压表，则甲处相当于断路，可见右边灯泡与乙被短路，所以甲应为电流表，乙为电压表．故答案为：电流表；电压表．电流表相当于导线，电压表相当于开路，如图所示当开关S闭合时，要使两灯均能发光，则两个灯泡为并联电路，可假设甲为电压表进行分析，看能否满足两灯并联的要求．本题主要考查对串联、并联电路特点以及电流表、电压表特性的了解．6. 解：由电路图可知，开关闭合、断开时，电路为的简单电路，电压表测电源的电压，电流表测通过的电流；开关、闭合时，两灯泡并联，电流表测干路电流，电压表测电源的电压，因电源电压保持不变，所以，电压表V的示数不变；因并联电路中各支路独立工作、互不影响，所以，通过的电流和实际功率不变，灯泡的亮度不变；因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A的示数变大．故答案为：变大；不变；不变．由电路图可知，开关闭合、断开时，电路为的简单电路，电压表测电源的电压，电流表测通过的电流；开关、闭合时，两灯泡并联，电流表测干路电流，电压表测电源的电压，根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过的电流和实际功率不变，根据并联电路的电流特点可知干路电流的变化．本题考查了电路的动态分析，涉及到并联电路的特点的应用，要注意并联电路中各支路独立工作、互不影响特点的应用．7. 解：因为，故J.故答案为：．根据，计算出其节约的电能．此题较为简单，属于单位换算题，了解两个单位间的计算进制是解题关键．8. 解：电器消耗的电能：J.用电器的电功率：．故答案为：J、300W．“”字样表示的是转盘每转过3000转表示消耗了的电能知道转的转数就可以算出消耗的电能．有时间和电能可由算出功率．本题考查了电功和电功率的基本计算注意根据“”字样来算消耗的电能时，单位是．9. 解：灯泡电阻；灯泡在9V的电压下消耗的功率实；实电路电流；串联电阻两端的电压串；串；串联的电阻为串故答案为：；48．已知灯泡的额定电压和额定功率，根据欧姆定律计算出灯泡的电阻，再利用计算出灯泡的功率；灯泡正常发光时，串联的电阻中的电流与灯泡的额定电流相等，再根据即可求出阻值的大小．本题考查电阻、实际功率、电压、电流等的计算，关键是公式及其变形的灵活运用，要知道串联电路电流和电压的规律．10. 解：A、电压表串联在了干路中，所以连接错误，不合题意；B、电压表与串联在了一起，无法测出它的电压，所以不合题意；C、电压表的正负接连柱接反了，连接错误，不合题意；D、电压表与被测用电器并联，接线柱连接也做到了正进负出，所以正确，符合题意．故选D．电压表在使用时有它特定的要求，如与被测电路并联，使电流正进负出等要测两端的电压，就要与并联，同时还可看出，图中电源的正极在左侧，结合要求，分析电路图，逐一对照即可．熟知电压表的连接要求，是解决此题的基础，同时我们还要注意到，在并联电路中，各用电器两端的电压都是一样的．11. 解：A、由于电压表相当于开路，电流表相当于导线，所以此电路中左边的灯泡短路，且是一个串联电路，故不符合题意；B、由于电压表相当于开路，故此电路中的三个灯泡串联，故该选项不符合题意；C、由于电流表相当于导线，故该电路中的三个灯泡并联，故该选项符合题意；D、由于电压表相当于开路，故此电路中的三个灯泡串联，故该选项不符合题意；故选C．解决此题要知道并联电路是指将所有用电器的一端连在一起，另一端也连在一起，再连入电路的两点间而组成的电路即不是一条电路，而是由多条路径组成的．知道串并联电路的特点，并熟悉电流表和电压表的作用是解决该题的关键．12. 解：由题意知，闭合开关S，当“定时开关”处于闭合状态时，播放器被短路，指示灯会亮，则播放器中没有电流通过，播放器不会播放音乐；到达设定时间“定时开关”处于断开状态，播放器与指示灯串联，“播放器”有电流通过，“播放器”播放音乐．故选A．由图可知当定时开关闭合时播放器被短路，则播放器中没有电流通过；若定时开关断开时，播放器与指示灯串联．本题考查物理知识在生产生活中的应用，应在认真分析题意及电路的基础上找到合适的物理规律作答．13. 解：A、闭合，断开，会造成电源短路，这是不允许的，、都不发光，故A错误；B、闭合，，闭合会造成电源短路，这是不允许的，、都不发光，故B错误；C、，都断开，则灯跟电源构成通路，灯亮，灯不亮，故C错误；D、闭合，断开，灯、并联，，都发光，故D正确．故选D．电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间首尾相接；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间并列连接．本题主要考查对串联电路中连接特点的了解．14. 解：由题意可知，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关并联连接后与主裁判对应的开关串联连接，即乙、丙并联后与甲串联．故选B．由题意可知，主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮；根据串联电路电路中各元件相互影响和并联电路中各元件互不影响进行判断．根据题意得出两个开关的连接方式是解决本题的关键．15. 解：电饭煲消耗的电能：J.家用电器的工作电压为220V，知道通过电饭煲的电流和工作时间，根据求出消耗的电能．本题考查了电功的计算，知道家用电器的工作电压为220V是关键．16. 解：甲、乙两电阻能承受的最大电压为：甲甲最大甲，乙乙最大乙，所以并联电路两端所能加的最大电压；此时通过甲电阻的电流为甲甲，甲的电功率为甲甲；此时通过乙电阻的电流为乙，乙的电功率为乙乙；所以干路中的最大电流为甲乙，甲、乙两条支路中的电流之比为甲：乙：：1，并联电路的最大电功率为甲乙．故选D．先根据甲乙两电阻的铭牌求出电阻两端能承受的最大电压；为了不损坏电阻，根据并联电路各支路两端的电压相等得出允许的最大电压；根据欧姆定律分别得出通过的电流，根据分别得出电功率，然后进行相关计算和比较得出答案．本题考查了并联电路的特点和欧姆定律、电功率的计算，关键是根据安全的原则判断并联电路两端的最大电压．17. 解：A、电流表均无示数，说明灯断路；则完好，那么电压表应该有示数；故A错误．BC、电流表有示数，说明灯完好；则灯断路，电压表测量两端电压，故应该有示数；故B错误，C 正确．D、电流表均无示数，说明灯断路；则完好，那么电压表应该有示数；故D错误．故选C．由图知，两个灯泡并联，电压表测量并联电路两端的电压，电流表测量中的电流；闭合开关后，只有一盏灯亮，并且只有一个灯泡出现了故障，根据两表的情况，可知故障所在；注意电流表有示数表明电路为通路；如果电流表无示数，表明电路为断路．此题考查电流表，电压表在电路故障中的作用判断，要结合图形和两表特点进行分析．18. 解：由电路图可知，两电阻串联，电流表测电路中的电流，电压表测两端的电压，电压表测电源的电压；电源的电压不变，滑片移动时，电压表的示数不变；当滑片P从左向右移动时，接入电路中的电阻变小，电路中的总电阻变小，，电路中的电流变大，即电流表的示数变大；定值电阻两端的电压变大，串联电路的总电压等于各分电阻两端的电压之和，滑动变阻器两端的电压变小，即电压表示数变小．故选B．由电路图可知，两电阻串联，电流表测电路中的电流，电压表测两端的电压，电压表测电源的电压；根据电源的电压判断电压表示数的变化，根据滑片的移动确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，再根据电阻的串联判断电压表示数的变化．本题考查了滑动变阻器对电流表和电压表示数的影响，以及串联电路中电阻和电压的特点，并结合欧姆定律来判断电流表和电压表示数的变化．解决此类问题首先要分析电路的连接方式，再判断出电压表、电流表测的是哪段电路的电压和电流，结合滑动变阻器在电路中的位置，分析滑动变阻器的阻值变化对整个电路的影响．19. 解：电流表在干路上测量干路的电流，即C点的电流；让电流表测量另一处的电流，也就是测量支路的电流，左图测量的是A点的电流，右图测量的是B点的电流，电路连接如图所示：并联电路中，干路电流等于各支路电流的和，即，为得出普遍结论，实验时应采用不同规格的灯泡进行多次实验；在不更换电流表位置的情况下，在支路上各接一个开关即可完成实验要求即，电路如图所示：故答案为：；电路连接如上图：A或B；；换上规格不同的灯泡多次实验；电路图如上图所示：掌握电路的连接，两灯泡并联，电流表在干路上，测干路的电流；为了测量另一处的电流，让电流表测量支路的电流；并联电路中，干路电流等于各支路电流的和，为得出普遍结论，实验时应采用不同规格的实验器材进行多次实验；在不更换电流表位置的情况下，在支路上各接一个开关即可完成实验要求．本题研究并联电路电流规律，考查实验注意事项、电路的连接、电流表的使用及归纳法的应用，体现了对过程和方法的考查．20. 解：在探究“电流与电压的关系”时，应控制定值电阻的阻值不变，因灯泡的电阻与温度有关，所以，选择的研究对象是定值电阻R而不是小灯泡；由中电压表的示数为3V可知，用的电阻替换的电阻接入电路，闭合闭合开关S，接下来的操作是：调节滑动变阻器，使电压表示数仍为3V，记下电流表的示数I，断开开关S；用的电阻替换的电阻接入电路，闭合闭合开关S，当滑动变阻器接入电路的阻值最大时，电压表的示数大于3V，可能是滑动变阻器最大阻值太小，滑动变阻器分压太小，使电阻的电阻两端的电压过大造成的，或是由于控制的定值电阻两端的电压太小造成的，或是电源电压太大；解决的办法：换用最大阻值较大的滑动变阻器或换用电压较低的电源．故答案为：定值电阻的阻值不变，而灯泡的电阻与温度有关；调节滑动变阻器，使电压表示数仍为3V；换用最大阻值较大的滑动变阻器或换用电压较低的电源．在探究“电流与电压的关系”时，应控制定值电阻的阻值不变，而灯丝的电阻随温度的升高而增大即受温度的影响；在探究“电流与电阻的关系”时，应控制电阻两端的电压不变，即通过调节滑动变阻器接入电路中的电阻保持电压表的示数不变；根据串联电路的分压原理，换用最大阻值较大的滑动变阻器或换用电压较低的电源．本题考查了探究电流与电压和电阻的关系实验，利用好控制变量法是解决此类问题的关键，同时要注意灯泡的电阻与温度有关．21. 解：开关闭合前，为保护电路，变阻器连入电路中的电阻应最大，即滑片应置于B端；电压表、电流表均选用小量程，分度值分别为、，示数分别为、，灯的实际功率，此时灯的电阻；、若小灯泡的灯丝断了、则电压表串联在电路中，示数接近电源电压，电流表示数接近因电压表表内阻很大，与题意不符，A选项错误；B、若变阻器断路，则两表均无示数，与题意不符，B选项错误；C、操作顺序正确，但闭合开关后，电流表有示数说明电路为通路，而灯不亮，电压表无示数说明灯被短路，导致电压表与一根导线并联了，C选项正确；D、若电流表断路，两表均无示数，与题意不符，D选项错误；故选C．故答案为：；；8；．开关闭合前，变阻器连入电路中的电阻应最大；分清电表的分度值后分别读出电压表和电流表的示数，根据求出灯的额定功率，根据欧姆定律求此时灯的电阻；电流表有示数说明电路为通路，而灯不亮，电压表无示数说明灯被短路；本题测定小灯泡L的电功率，考查电路连接的注意事项、电功率、电阻的计算、故障的分析与判断等，属于基本题．22. 由电路图可知，两电阻串联，根据欧姆定律求出灯两端的电压；根据串联电路的电压特点求出灯两端的电压，根据欧姆定律求出的电阻．本题考查了串联电路的特点和欧姆定律的计算，关键是公式和规律的灵活运用．23. 根据求出灯泡正常工作时的电阻；开关与都断开，S闭合时，灯泡和串联，根据求出电路中的电流，再根据求出在10min内产生的热量；当开关、、S都闭合，被短路，灯泡和滑动变阻器并联，小灯泡正常工作，电流表测量干路电流，根据求出灯泡中的电流，再求出支路电流，根据求出消耗的电功率．此题主要考查的是学生对电功率、欧姆定律、焦耳定律计算公式的理解和掌握，综合性很强，弄懂电路的连接方式是解决此题的关键．。
2017-2018学年度上学期期末考试九年级物理试卷及答案
自贡市2017-2018学年度上学期期末考试九年级物理试卷班级___________姓名______________________得分____________________一、选择题（每小题2分共36分。
每小题只有一个选项符合题意）1、用分子、原子的观点解释下列现象,其中合理的是( )A.“花香满园”说明分子在不停地运动B.5mL水与5mL食醋混合后总体积小于10mL，说明分子之间有作用力C.将石块研磨成粉状,说明分子变小了D.水结成冰,说明分子停止了运动2、A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示，由此判断（）A、小球A带正电B、小球B带正电C、小球B可能不带电D、小球A可能不带电2题图 3题图3、如图所示，开关S闭合时，可能发生的现象是（）A、L1被烧坏B、L2被烧坏C、电池被烧坏D、L1发光、L2不发光4、在图中属于并联的是（）5、如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。
则（）A.两灯是串联连接的B.流过L1的电流是0.6AC.流过L2的电流是2.6AD.干路电流是3.2A5题图6题图6、如图是四冲程汽油机工作状态示意图,下列说法不正确的是（）A.该冲程是内能转化为机械能的过程B.该图表示汽油机的压缩冲程.该冲程是将汽油和空气的混合物进行压缩C.该冲程中汽缸内气体温度升高,分子运动剧烈程度加剧D.该冲程中主要是通过做功的方式改变汽缸内物质的内能7、如图所示是电阻甲和乙的I-U图象，下列说法正确的是（）A.电阻乙为定值电阻 9题图B.当电阻甲两端电压为2V时，R甲=0.4ΩC.如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15ΩD.如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A8、关于温度、比热容、热量、内能,以下说法正确的是（）A. 一块0℃的冰没有内能,它的分子不会运动B. 一个物体吸收了热量,它的温度一定会升高C. 一个物体温度升高了,它的内能一定增加D. 夏天在地上洒些水后感觉凉快,是因为水的比热容较大的缘故9、如图所示电路中，电源电压保持不变，当开关S闭合，电路正常工作一段时间后，其中一盏灯突然熄灭，两只电表的示数均保持不变，出现这种现象的可能原因是（）A、灯L1断路B、灯L1短路C、灯L2断路D、灯L2短路10、某同学指出：在用伏安法测量电阻值的实验中，连接电路时，必须注意下列几点，你认为其中不必要的一条是（）。
2016-2017年天津市部分区联考九年级(上)期末物理试卷和答案
2016-2017年天津市部分区联考九年级(上)期末物理试卷和答案2016-2017学年天津市部分区联考九年级（上）期末物理试卷一、单项选择题（本大题共10小题，每小题3分，共30分。
每小题的选项中只有一项最符合题意。
选对的得3分，选错或不选的得分。
）1.（3分）如图所示的物理学家中，人们将其名字命名为能量单位的是（）A。
XXXB。
XXXC。
XXXD。
XXX2.（3分）把磨得很光的铅片和金片紧压在一起，在室温下放置五年后再将它们切开，可以看到它们相互渗入约1 mm 深。
这个现象说明（）A。
分子间有引力B。
分子间有斥力C。
分子在做热运动D。
分子热运动与温度有关3.（3分）汽油机工作时，将机械能转化为内能的是（）A。
吸气冲程B。
压缩冲程C。
做功冲程D。
排气冲程4.（3分）下列因素中，对导体电阻大小有决定作用的是（）A。
通过导体的电流B。
导体两端的电压C。
导体是否接入电路D。
导体的材料5.（3分）某用电器正常工作时通过的电流大约为4A，该用电器可能是（）A。
电饭锅B。
电视机C。
节能灯D。
遥控器6.（3分）电炉丝与导线串联接到电路里，通电后电炉丝热得发红，而与之相连的导线却不怎么热，造成上述现象的主要原因是（）A。
导线的绝缘外皮隔热B。
导线散热比电阻丝快C。
电炉丝的电阻比导线的电阻大得多D。
通过电炉丝的电流比导线的电流大得多7.（3分）防范触电事故最重要的是要有安全用电意识，下列有关安全用电的说法中，正确的是（）A。
发现有人触电后，应立即用手把他打开B。
家用电器或电线着火时，应迅速用水来灭火C。
更换灯泡、搬动用电器前，应断开电源开关D。
在照明电路中，电灯的开关应接在零线和灯泡之间8.（3分）一个标有“220V440W”的电热器，当通过它的电流为1.5A时，它的实际功率（）A。
小于额定功率B。
等于额定功率C。
大于额电功率D。
无法判断9.（3分）某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的电路模型图，你认为可行的是（）A。
香坊区2017-2018学年度上学期学期期末调研测试九年级物理试卷
香坊区2017—2018学年度上学期教育质量综合评价学业发展水平监测物理试卷（九年级）16.下列实验仪器中，能直接测量电功的仪表是( )A. 电流表B. 电压表C. 验电器D. 电能表17.下列说法正确的是( )A. 铜是磁性材料B. 玻璃在常温下是绝缘体C. 燃料质量越大，热值越大D. 导体两端电压越大，电流越大18.如图所示的电路中，正确的是( )19.下面是汽油机四个工作冲程的示意图，其中是压缩冲程的是( )20.手电筒的构造如图所示，电源为两节干电池，下列说法正确的是( )A. 按键相当于开关B. 弹簧为绝缘体C. 灯泡发光时，两端电压为4VD. 灯泡发光时，电能转化为化学能21.如图所示电路，下列分析正确的是( )A.只闭合S1时，L2发光、L1不发光，A2测L2电流B.只闭合S2时，L1发光、L2不发光，A1测L1电流C.闭合S1、S2时，L1、L2并联，A2测L2电流D.闭合S1、S2时，L1、L2串联，A1、A2示数相等22.电风扇通电时扇叶会飞速转动，下列各图与其工作原理相同的是( )23.如图中“＋”、“－” 分别表示电表的正负接线柱，可以测量R消耗的电功率的电路图是( )24.如图是伏安法测量小灯泡电阻、电功率的实验电路图.小灯泡正常工作时，滑片P 的位置和两电表的示数如图所示，则下列说法中不正确的是( )A.在连接电路时，应将开关断开，并将变阻器阻值调至最大值B.如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率C.如果将滑片P向a端滑动，则电压表的示数将变大D.小灯泡的额定功率为0.78W，此时电阻约为8.67Ω25.如图所示，是“暖手宝”加热过程中所产生的电热与时间的关系，由此可知该“暖手宝”加热功率约为( )A. 2400WB. 400WC. 40WD. 24W26.甲、乙两灯并联工作时，甲比乙灯亮，说法正确的是( )A. 甲灯灯丝电阻一定比乙灯的大B. 甲灯两端的电压一定比乙灯的大C. 通过甲灯的电流一定比乙灯的小D. 甲灯的实际功率一定比乙灯的大27.小东设计了具有保温和加热功能的电饭煲的模拟电路，如图所示(R1＞R2)，其中保温状态和加热状态电功率都最小的电路是( )36.钻木取火是通过(选填“做功”或“热传递”)的方式把机械能转化为内能的.桃花香气袭人、飘香万里，这属于现象.37.四冲程汽油机工作时，将内能转化为机械能的冲程是冲程；靠飞轮的动能来完成的其余冲程有.38.教室里的各盏照明灯之间是联的，当教室里多开一盏照明灯时，干路上的电流大小将.(选填“变大”、“不变”或“变小”)39.电水壶利用了电流的效应，发热元件是一个阻值为48.4Ω 的电阻.当发热元件两端的电压为220V 时，该电水壶的电功率为W.40.如图为“探究产生感应电流的条件”的实验装置，让导体ab 在磁场中(选填“水平方向左右”或“竖直方向上下”)运动从而产生感应电流，在这种现象中，能量的转化是.41.小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图所示.电路中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N 之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体有关.42.如图所示，电源电压不变，R1 为定值电阻，开关S 闭合后，滑动变阻器滑片向右移动时，电流表的示数，电压表示数与电流表示数之比.(选填“变大”、“ 变小” 或“不变”)第40题图第41题图第42题图43.探究“电流与电压、电阻关系” 的实验时，小红和小东设计了甲、乙二种方案(如图)来探究“电流与电压的关系”.你认为图甲和图乙两种方案中可行的是，理由是:.44.如果加在定值电阻两端的电压从8V 增加到10V 时，通过电阻的电流相应变化了0.2A，则该定值电阻的阻值Ω，其消耗的电功率的变化量是W.45.电阻R1＝3Ω，R2＝4Ω，若将它们串联在电路中，则在相同时间内消耗的电能之比W1︰W2＝；若将它们并联，则在相同时间内产生的热量之比Q1︰Q2＝.46.在图的圆圈中填上适当的电表符号,使之成为正确的电路图.第46题图第47题图47.如图是条形磁体的磁感线分布，图中E、F、P、Q 四点，磁场最强的是点，请在P 点画出该点的磁场方向.48.(5分)学习比热容知识后，小方和小东用相同的实验装置，验证水比煤油的吸热能力强.⑴本实验需要用到天平这一测量工具，目的是.⑵加热5min，水吸收的热量(选填“大于”、“小于”或“等于” )煤油吸收的热量.⑶根据实验数据，小方和小东分别画出了水和煤油的温度和加热时间的图像A 和图像B，在A、3B 图像中能合理反映该实验结果是 (选填“A”、“B”).由图像可知：煤油的比热容是J/(kg·℃)，在加热到第 10min 时，水的温度是℃.[c 水＝4.2×103J/(kg·℃)]49.(5 分)探究“电功率与电流、电压关系”实验时，选择的小灯泡是种类相同、规格不同的 L 1“ 2.5V 0.3A”、L 2“ 3.8V 0.3A” ，其他器材如图所示.⑴请你说明“可以通过灯泡的亮度判断电功率的大小”的理由.⑵红设计图甲所示的实验方案，她能够探究的问题是 .⑶小东设计如图乙所示的方案进行实验，把实验证据填入下面的表格中请你写出分析证据得出结论的过程.50.(6分)在做“测量小灯泡电阻”的实验时，小东设计了如图所示甲的电路，其中电源电压3V ，小灯 泡标 有2.5V ，有两个滑动变阻器 R 1“10Ω 1A”、 R 2“20Ω 2A”可选择使用. ⑴请你根据图甲，用笔画线代替导线，将图乙中的电路连接完整.⑵接电路时，选择了 R 1“10Ω 1A”，正确连接电路后，闭合开关前，应将滑片 P 置于 (选填“A”或“ B”)端.闭合开关 S ，改变滑片P 的位置，小东发现小灯泡始终不亮，电流表指针几乎未偏转，电压表有示数，则故障原因可能是 .排除故障后，继续实验，他把实验数据填入下表中.其中第2次实验时电流表表盘如图丙，此时电路中的电流为A.4⑶分析了小东的实验数据，老师认为有一组数据是收集不到的，请你写出他判断的理由.⑷在老师的指导下，小东对实验进行改正，并继续实验，他发现在收集上表中的第1、2 组实验数据时，小灯泡几乎不亮.请你指出产生这种现象的原因.51.(6分)小东家有一台双层电烤箱.其工作原理电路如图所示，S为总开关，S1和S2为两个温控开关，R1和R2为上、下两层的加热电阻，上、下层同时加热时额定功率为1600W，其中R1＝3R2，U＝220V.⑴电烤箱上、下两层同时正常工作时，R1消耗的电功率是多少？正常工作时，通过R1的电流是多少？(计算结果保留一位小数)⑵R⑶做晚饭时，妈妈总感觉烤熟同种质量相等的食物，所用时间比在其他时段要长.于是，小东在妈妈做晚饭时，用家中的电能表(如图)和秒表进行测量.他关闭家中其他用电器，仅让电烤箱单独工作(上、下层同时加热)30s，电能表转盘转过了32r.请你根据小东测量数据，通过计算说明妈妈的感觉是否可靠？5。
江苏省灌云县2017-2018学年第一学期九年级物理期末试卷(图片版)
九年级物理试题参考答案及评分标准一、选择题（每小题2分，共20分）二、填空题（第11-16题每空1分，第17题每空2分，共20分）mA 12． 热值 4.2×107 25013． 增加 做功 压缩 25 14． 1.6 25015． 保护电路 电流 减小 16． 4.5 117． 竖直向下 先变小后变大三、作图和实验探究题（本题共4小题，每图每空2分，共30分）18．略 19．（1） 做功 （2） 速度 （3） 质量不同的另一小球20．（1） 质量 （2） A B （3） 甲 （4） 电阻21．（1） 正比 改变导体两端的电压 （2） 右 电压（3） 在电压一定时，导体中的电流与导体两端的电压成正比四、解答题（两题共20分。
解答时要求写出必要的文字说明、公式和演算过程）22．（1） 900 …………………………………………………………………… 2分（2）P=FV=1600×40m/s=64kw …………………………… 3分（3）Ｗ牵＝Ｆs ＝900Ｎ×3.6×105m=3.24×108J ………………………… 3分Ｗ有=Ｗ牵 Ｗ总=Ｗ电η=Ｗ有/Ｗ总=.24×108J /（120×3.6×105J ）=75％ …………………2分23．（1）R = 额额P U 2=W6(6V)2= 6Ω ……………………………………………………2分 （2）由图像可知，只有电源电压为2V,电流为0.5A ，灯泡消耗的功率是1w ，所以电源电压为2V （说明：两数乘积为1的数有无穷多组，但在物理中的此处，只有这一组） …………………………………………………… 2分闭合S 1后，干路电流I 总为 I 总 = 0.5A + 0.2A = 0.7AP 总 = UI 总 = 2V×0.7A = 1.4W ……………………2分（3）灯泡L 与滑动变阻器串联，当通过电路电流为0.2A 时由图像可知，灯泡L 两端电压U L = 0.5V则滑动变阻器两端电压U ′=1.5V …………………………………………………2分R = U/I=1.5v/0.2A = 7.5 Ω…………………………………………… 2分。
2017-2018学年第一学期期末考试九年级物理试题
2017－2018学年度第一学期期末考试九年级物理试题（考试时间：60分钟分值：100分）注意事项：1.本试题分第Ⅰ卷和第Ⅱ卷两部分，第Ⅰ卷为选择题，30分，第Ⅱ卷为非选择题，70分。
2.答卷前务必须将自己的姓名、座号、考准考证号按要求填写在答题卡上的相应位置。
3.第Ⅰ卷每题选出答案后，都必须用2B铅笔把答题卡上对应题目的答案标号【ABCD】涂黑，如需改动，先用橡皮擦干净，再改涂其它答案。
4.第Ⅱ卷要求用0.5mm签字笔书写在答题卡号所指示的答题区域，作图时可用2B铅笔，不得超出预留范围。
5.切记不要直接在试卷上答题。
第Ⅰ卷（选择题共30分）一、选择题：本大题包括10小题，每小题3分，共30分。
在每小题给出的四个选项中，只有一项最符合题目的要求，将正确答案涂在答题卡上。
1．下列现象与分子热运动有关的是( )A．春天，百花争艳 B．夏天，波光粼粼 C．秋天，丹桂飘香 D．冬天，大雪纷飞2.关于内能及其利用，下列说法正确的是A .温度高的物体内能一定大 B．做功和热传递都可以改变物体的内能C．比热容跟物体吸收或放出的热量有关 D．热机的做功冲程是将机械能转化为内能3.如下图所示是汽油机工作时各种冲程的示意图，其中表示做功冲程的是（）A． B． C． D．4.两只小灯泡串联在同一电源上，发现甲灯较亮，乙灯较暗，则下列说法正确的是（）A．甲灯中电流较大 B．乙灯中电流较大C．通过两灯的电流一样大 D．条件不足，无法判断5.赵先生家中井水突然变热至47℃，让人恐慌．维修电工访谈得知：水井内有抽水泵（电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此明显变高，电工检测发现：开关处确实断开，但水泵和井水都带电．由此可知，赵先生家水泵电路的实际连接方式为下图中的（）A. B． C． D.6.某校物理兴趣小组设计了一个电子身高测量仪．如下图所示的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是（）7.如下左图所示的电路中电源电压保持不变，将滑动变阻器的滑片P从中点移到b端的过程中（）A.灯泡变暗B.电压表示数变大C.电流表示数变小D.电路总功率变小（第7题图）（第8题图）8.如上右图所示，是一个磁信息阅读器。
2016-2017学年安徽省安庆市九年级(上)期末物理试卷-答案
2016-2017学年安徽省安庆市九年级（上）期末物理试卷【答案】1. 机械；做功2. 大；3. 同种；验电器4. 1；5.6. ；7. 48；108. 29. B10. B11. D12. C13. B14. D15. D16. D17. A18. B19. 质量；等于；70；20. ；；变化；断开、闭合记录电流表示数为；21. 解：吸收的热量吸；由吸放得：放吸，由放得：需要的木炭放．答：在这个过程中水吸收的热量；在这个过程中用掉木炭．22. 解：由电路图可知，与并联，电压表测电源的电压，电流表测干路电流．因并联电路中各支路两端的电压相等，所以，通过电阻的电流：；因并联电路中干路电流等于各支路电流之和，所以，通过的电流：，电阻的阻值：．答：通过电阻的电流为；电阻的阻值为．23. 解：由得灯正常发光时的电阻：；当闭合、时，灯L与电阻R并联接在电源两端，，电阻R在60s内产生的热量是；当断开、，闭合时，灯L与电阻R串联，整个电路消耗的电功率最小；，串，串电路消耗的最小功率为．答：灯L正常发光时的电阻是；只闭合、时，电阻R在60s内产生的热量是360J；要使整个电路消耗的电功率最小，需要断开、，闭合；此时的最小电功率为2W．【解析】1. 解：启啤酒时，瓶子内气体对瓶盖做功，内能转化为机械能，内能减小，温度降低，水蒸气液化成“白雾”，这个现象说明做功可改变物体的内能．故答案为：机械；做功．改变物体内能的两种方法：做功、热传递对物体做功，物体的内能增加，机械能转化为内能；物体对外做功，物体的内能减少，内能转化为机械能．掌握改变物体内能的两种方法：做功和热传递物体内能变化可能是温度变化，也可能是物态变化．2. 解：因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以人们常用水作冷却剂给汽车的发动机降温；水吸收的热量吸J.故答案为：大；．水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多；知道水的比热容、水的质量和温度的升高值，利用吸热公式求解．本题考查了学生对水的比热容大的应用、公式吸的了解与掌握，计算时注意升高了、升高到末温和升高的区别．3. 解：狗毛是因为摩擦带上了同种电荷，同种电荷相互排斥，所以小狗的长毛竖了起来，像一只可爱的刺猬；实验室中的验电器是利用同种电荷相互排斥的原理来制成的．故答案为：同种；验电器．摩擦可使物体带电，同种电荷相互排斥，异种电荷相互吸引验电器是利用同种电荷相互排斥的原理工作的．本题考查摩擦起电和电荷间的相互作用、验电器的原理，本题是一道基础题，熟练掌握基础知识是正确解题的关键．4. 解：由电路图，、都闭合时，短路，电路为R的简单电路，电压表测电源的电压，所以则电源的电压；只闭合时，两电阻串联，电压表测R两端的电压，电流中电流，串联电路中电流处处相等，，电压表示数：．故答案为：1；．、都闭合时，电路为R的简单电路，电压表测电源的电压，据此可知电源的电压；只闭合时，两电阻串联，电压表测R两端的电压，根据串联电路的电压特点和欧姆定律计算电路中电流和两端的电压．本题考查了串联电路的特点、欧姆定律的应用，关键是开关闭合、断路时电路连接方式的辨别和电压表所测电路元件的判断．5. 解：已知，，由可得，正常工作2h消耗的电能：，故答案为：．已知电视机的额定功率和工作时间，根据公式可求消耗的电能．本题考查电功的计算，解题过程中要注意单位的换算，比较简单，属于基础知识．6. 解：转盘转动18转消耗电能：，用电器的功率：．故答案为：；．表示的是电路中每消耗的电能，电能表的转盘转600r，或者表示电能表每转1r，电路中消耗的电能，据此求出转盘转18r电路中消耗的电能，然后根据求出用电器的功率．本题考查电功和电功率的计算，关键是公式及其变形的灵活运用，重点是理解电能表参数的物理意义，解题过程中还要注意单位的换算．7. 解：由电路图可知，R与串联，电压表测两端的电压，电流表测电路中的电流．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，因串联电路中总电阻等于各分电阻之和，所以电路总电阻：，总最大电路中的最小电流：，最小总通电时间，则电流通过电阻产生的热量：；当电压表的示数大时，电路中的电流最大，因串联电路中各处的电流相等，所以，电路中的电流：大，最大电路中的总电阻：，总最大因为串联电路中总电阻等于各分电阻之和，所以滑动变阻器R接入电路的最小阻值：．最小总故答案为：48；10．由电路图可知，R与串联，电压表测两端的电压，电流表测电路中的电流．当滑动变阻器接入电路中的电阻最大时电路中的电流最小，根据电阻的串联和欧姆定律求出电路中的电流，利用焦耳定律求出2min内电流通过电阻产生的热量；当电压表的示数最大时电路中的电流最大，根据串联电路的电流特点和欧姆定律求出电路中的电流，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出滑动变阻器R接入电路的最小阻值．本题考查了串联电路特点、欧姆定律和焦耳定律的应用，要能灵活运用公式，关键是正确分析电路中的最大电流值和最小电流的确定，难度不大．8. 解：当电热水器装满水正常工作时，水的体积：，由可得，水的质量：，水吸收的热量：；吸由吸可得，消耗的电能：吸，因为电热水器正常工作，所以额，由可得，给水加热的时间：．故答案为：2．电热水器装满水时水的体积和其容量相等，根据求出水的质量，又知道水的比热容以及温度的变化量，根据吸求出水吸收的热量，根据吸求出消耗的电能，利用求出给水加热的时间．本题考查了密度公式、吸热公式、效率公式、电功公式的综合应用，与生活相连，使学生觉得学了物理有用，计算时注意单位的统一．9. 解：A、打开醋瓶能闻到酸味，这是一种扩散现象，由此推测出分子在不停的做无规则运动，故A符合事实；B、酒精和水混合后总体积变小，是因为分子间有间隙，并且分子是在运动的，分子进入了彼此的空间，使总体积减小，因此可以推测出分子间存在空隙，故B不符合事实；C、汤姆生发现电子说明原子由原子核和核外电子组成的，因此可以推测出原子是可分的，故C符合事实；D、在光谱上，红光以外的不可见光是红外线，其热效应强，所以温度计放在色散光带红光外侧时示数会增大，因此可以推测出该区域存在一种人眼看不见的光，故D符合事实．故选：B．推理法：在实验基础上经过概括、抽象、推理得出规律的一种研究问题的方法，但得出的某些规律却不能或不容易直接观察或实验验证；要解答本题需掌握：分子动理论的内容；原子的结构；红外线的热效应．本题的解题关键是先了解“推理法”的实验过程，然后运用所学内容即可得到正确答案，比较简单．10. 解：A、因物体的分子永不停息地做无规则的运动，所以任何温度的物体都有内能此选项错误；B、温度影响内能的多少物体的温度越高，具有的内能越大此选项正确；C、热量是一个过程量，要用“吸收”或“放出”来表达，而不能用“具有”或“含有”来修饰此选项错误；D、内能的多少与物体的质量、温度、状态有关，单比较物体的温度不能判断内能的变化此选项错误．故选B．一切物体都有内能；温度升高内能增加；温度降低内能减少；热量是物体通过热传递方式改变的内能，是一个过程量；内能的大小跟质量、温度、状态有关．由于分子的热运动永不停息，所以一切物体在任何情况下总具有内能．热量是物体通过热传递方式改变的内能，是一个过程量，要用“吸收”或“放出”来表达，而不能用“具有”或“含有”来修饰．11. 解：A、电饭锅主要是用来发热的，因此，电饭锅工作时，主要将电能转化成为内能，故A错误；B、电风扇工作时，消耗电能，使电风扇转动，得到的是机械能，故B错误；C、干电池给灯泡供电时，将化学能转化为电能，再提供给灯泡，故C错误；D、在阳光照射时，太阳能电池将太阳能转化为电能，故D正确．故选D．不同的能量之间可以进行相互的转化，根据选项中描述的物体或现象，分析其消耗了哪种能量，又得到了哪种能量，从而做出判断．本题考查了几种电器、电池的工作过程中能量的转化情况，难度不大，但要求细心作答，防止颠倒．12. 解：常见的导体包括：人体、大地、各种金属、石墨、酸碱盐的溶液等题中四个选项中，属于导体的是：铜、铁、石墨、盐水其他为绝缘体．故选C．根据导体和绝缘体的定义：容易导电的物体是导体，不容易导电的物体是绝缘体即可作出判断．此题考查哪些物体为导体，属于识记的内容，比较简单．13. 解：由图可知，为并联电路，A点在干路上，B、C两点在两条支路；并联电路电流的特点是：干路电流等于各支路电流之和，因此有；两个灯的阻值不相等，因此．故选B．分析电路图，两灯并联，为干路电流，、是两条支路的电流，根据并联电路的电流特点求解．抓住电路的特点是解决本题的关键，串联电路中电流处处相等，并联电路中干路电流等于支路电流之和．14. 解：A、一节干电池的电压是；故A正确；B、家庭电路的电压为220V；故B正确；C、工厂用的动力电路的电压是380V；故C正确；D、远距离高压输电线路的电压高达几万伏或几十万伏；故D错误；故选D．要记住一些生活中常见的电压值，如：一节干电池的电压是；一节铅蓄电池的电压是2V；家庭电路的电压为220V；动力电压为380V；对人体安全的电压为不高于36V．对常见电压值要清晰记忆，属电学常识，难度不大．15. 解：A、图中滑片向右移动时，电阻丝接入部分变长，连入的阻值变大，不合题意；B、同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不合题意；C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不合题意；D、滑片向右移动时，电阻丝接入部分减小，接入电路中的电阻变小，符合题意．故选D．滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻大小的．滑动变阻器正确接法是上下接线柱各接一个，若要连入电路的电阻变小，则下边的D接线柱要接入电路．本题考查了滑动变阻器的接法要使滑动变阻器的电阻变大或变小，关键是要看下边的接线柱接哪个．16. 解：电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱；故A错误；导体的阻值是导体本身所具有的性质，电阻由导体材料、长度、横截面积决定，与通过它的电流、它两端的电压无关；故D选项正确，BC选项错误．故选D．根据影响电阻大小的因素：材料、长度、横截面积、温度有关，与两端的电压和通过的电流无关进行解答．本题考查了影响电阻大小的因素，关键是知道电阻的大小与通过它的电流、它两端的电压无关．17. 解：A、电路为串联电路，电压表测量滑动变阻器两端的电压，当压力增大时，滑动变阻器接入电路的电阻增大，根据串联电路电阻的分压作用可知，变阻器分得的电压变大，电压表的示数变大，故A选项符合题意；B、电流表与滑动变阻器并联，电流表将滑动变阻器短路，并且电流表示数不随人体重的改变而改变，故B 选项不符合题意；C、因为电压表测量电源电压，而电源电压不变，所以无论压力增大还是减小，电压表的示数都不变，故C 选项不符合题意；D、电压表的内阻很大，在电路中相等于断路，所以无论压力增大还是减小，电压表的示数都不变，故D 选项不符合题意．故选A．先识别电路，然后根据压力的改变，判断滑动变阻器接入电路的阻值的变化，再根据欧姆定律判断电压表和电流表示数的变化．明确电表的测量对象是解题的基础，熟练应用欧姆定律、串联分压原理来分析电路中电流、电压的变化是解题的关键．18. 解：由，可得，当通过小量程电流表的电流为满偏电流时，它两端的电压为；两个电阻并联时，通过的电流为最大，并联电阻为．故选B．已知小量程电流表的电阻和最大电流，利用公式得到两端电压；已知小量程电流表的最大电流和改装后的电路电流，可以得到通过电阻的电流；已知电阻两端电压和通过的电流，利用得到阻值．此题考查的是我们对电流表制作原理的理解和应用，包含了并联电路的特点和欧姆定律的应用，是基本学习内容的升华．19. 解：要研究两种液体的吸热本领，应控制两个烧杯中所装的甲、乙两种液体的初温相同、质量相等；相同加热器加热相同时间，加热器放出的热量相等，因此甲吸收的热量等于乙吸收的热量；根据图象可知，当a加热到时，a开始沸腾，并且温度保持不变，因此a液体的沸点是；根据图象可知，a加热10min温度的变化量等于b加热20min温度的变化量，即，，并且；由可，，即，则．故答案为：质量；等于；70；．要探究不同液体的吸热本领，需要取初温相同，质量相同的不同液体；相同加热器加热相同时间，加热器放出的热量相等，甲乙吸收的热量相等；液体沸腾时，温度不变，该温度叫液体的沸点；根据图象读出甲加热10min温度的变化量和乙加热20min温度的变化量，此时甲乙，并且甲、乙温度的变化量相同，然后根据求出甲、乙比热容．本题考查学生由图象获取知识的能力和吸热公式吸的掌握和运用，这类题一般是通过比较相同质量的不同物质，在相同时间内，加热时间相同吸收热量相同的情况下，比较其温度的变化即可判断．20. 解：根据图丙可知，电流表的量程为～，分度值为，示数为；此时小灯泡刚好正常发光，则小灯泡的阻值；当电压值改变的时候，由于灯丝的电阻受温度的影响，所以小灯泡的阻值变化；实验步骤：A.按电路图连接电路．B.断开、闭合记录电流表示数为；C.断开、闭合记录电流表示数为；由B可知，电源电压，则．故答案为：；；变化；断开、闭合记录电流表示数为；．根据电流表的量程、分度值以及指针的位置读出电流表示数，然后根据欧姆定律的变形公式求出灯泡的阻值；灯丝的电阻与温度有关；在没有电压表时，使定值电阻与待测电阻并联，根据电流表和定值电阻的示数计算出电压，然后根据公式计算出其电阻．本题考查了电流表的读数、欧姆定律的应用、灯丝电阻与温度的关系、安阻法测电阻等，涉及到的知识点较多，综合性强．21. 由热量公式吸计算水吸收的热量；根据吸放，由放得放计算需要的木炭．本题利用了燃料完全燃烧放热公式放和吸热吸进行计算在利用公式时，要注意每个字母表示的物理量及其单位．22. 由电路图可知，与并联，电压表测电源的电压，电流表测干路电流．根据并联电路的电压特点和欧姆定律求出通过电阻的电流；根据并联电路的电流特点求出通过的电流，根据欧姆定律求出电阻的阻值．本题考查了并联电路的特点和欧姆定律的应用，是一道较为简单的应用题．23. 已知灯泡额定电压和额定功率，可以得到灯正常发光时的电阻；只闭合、时，灯和R并联，利用和求出产生的热量；当断开、，闭合时，灯L与电阻R串联，整个电路消耗的电功率最小；利用结合欧姆定律求出最小电功率．该题主要考查学生对于电功率、电热计算公式和电路状态的理解和掌握，属于中考的热点和难点．。
