(精品文档)SolidWorks工程图设计演示文档
.
一、 工程图基本设置 二、新建工程图文件 三、工程图组成 四、工程图基本要求 五、工程图案例 六、阅读工程图
201801
.
一、 工程图基本设置
在SolidWorks系统中可通过设定相关的【系统选 项】和【文档属性】，使得SolidWorks生成的工程图
样满足企业自身的需要。
201801
.
二、新建工程图文件
选择较低的公差等级。
201801
一般机器的配合尺寸，孔用IT6 - IT12，轴用IT5 - IT12。
.
②基本偏差
国家标准规定用以确定公差带相对于零线位置 的上偏差或下偏差，一般指靠近零线的那个极限偏
差。
孔和轴各有 28 种基本偏差，它的代号用拉丁字
母表示，大写为孔，小写为轴。
201801
.
201801
尺寸及总体尺寸。
④综合归纳。
201801 .
由工程图绘制零件思路：
①确定主视图中基体所对应的轮廓。
②根据剖面视图，确定基体轮廓的深度或高度，
201801
.
特征代号M 公称直径×螺距 — 中径、顶径公差代号
201801 .
②外螺纹的标注
201801
.
③倒角的标注
倒角的标注：工具标注尺寸倒角尺寸；
或单击智能尺寸下方箭头。
先选择倒角边， 再选择一边长
201801
.
2、工程图标注案例
201801
.
（1）螺丝钉
201801
.
（2）法兰
201801
• 派生视图
.
（1）标准三视图
标准三视图用于同时建立三个默认的正交视图，
即主（前）视图、俯（下）视图和左视图。
（2）模型视图 模型视图用于生成模型中选定的某一个或多个视 图。 （3）相对于模型视图 相对于模型视图是一个相对于模型中所选面的正 交视图，由模型的两个正交面及各自具体方位来定义。
图中的其中一个视图。在放置第一个视图以后才能启
用【投影视图】命令 。 剖面视图 【剖面视图】命令用来表达机件的内部结构。
201801
.
局部视图
【局部视图】命令用于生成一个视图中的局部
区域，一般是以放大比例显示。 断裂视图 断裂视图是指从零件视图中删除选定的视图部 分，将余下的两部分合并成一个带折断线的视图。
对其结构、性能要求而选定的一些基准。
201801
.
高度设计基准： 底板安装面、重要端面、对称面、装配结合面等。 长度设计基准：回转体的轴线。 宽度设计基准：中心线、中心符号线。
基准 中心线 宽度
基准 轴线 长度
201801
Hale Waihona Puke .基准 底面 高度
正确标注
错误标注
201801
.
（2）工艺基准
201801 .
201801
.
④公差与配合 配合： 基本尺寸相同的相互结合的孔和轴的公差 带之间的关系。 孔的实际尺寸－轴的实际尺寸 0 间隙配合； 孔的实际尺寸－轴的实际尺寸 0过盈配合； 可能具有间隙或过盈的配合，过渡配合。
201801
.
201801
.
间隙、过盈和过渡配合的应用:
1.6
3.2
每一表面一般只标注一次
201801 .
使用最多的标注形式
3.2
（4）形状和位置公差 形状和位置公差是指零件的实际形状和实际位 置对理想形状和理想位置允许变动量。
201801
.
形位公差的分类和符号
201801
.
形位公差代号标注步骤： (1) 单击注解工具栏中的(形位公差)按钮，或单击 菜单栏中的插入--注解”--形位公差命令。
，如图所示。虚拟交点以“星号*”显示。
分别单击圆角之 前相交的两直线
④对另一个虚拟交点，重复步骤② ～③，产
生的两个虚拟交点自动完成尺寸标注。
201801
.
六、阅读工程图
①读标题栏。 ②纵览全图。 先找出主视图，弄清视图之间的关系。 ③分析尺寸和技术要求。 分析零件尺寸，找出三个方向的尺寸基准，然 后从基准出发，找出各组成部分的定形尺寸、定位
在设计时，应根据零件的使用要求，给零件规定
一个允许的误差范围，这个范围称为公差。
201801
.
=最大极限尺寸与最小极限尺寸之差 =最小极限尺寸-基本尺寸 =最大极限尺寸-基本尺寸
公差带
公差=上偏差下偏差
201801
.
（2）标准公差与基本偏差 公差带由“公差带大小”和“公差带位置”两个
要素组成。分别由标准公差和基本偏差确定。
.
（3）表面粗糙度
① 轮廓算术平均偏差——Ra是评定零件表面质量
的主要高度特征参数，它是在取样长度L范围内，相
对于基准线的轮廓偏距绝对值的算术平均偏差值。
201801
.
②表面粗糙度符号的意义
符号
意 义 及 说 明
基本符号，表示可用任何方法获得的表面 （单独使用无意义），仅适用于简化代号 标注
表示用去除材料的方法获得的表面。 例如：车、铣、钻、磨、剪切、抛光、腐 蚀、电火花加工等
201801 .
（4）派生视图 派生视图是由其他视图派生的，包括: – – – – – – – –
201801
投影视图 辅助视图 剖面视图和旋转剖视图 局部视图 断开的剖视图 断裂视图 剪裁视图 交替位置视图
.
投影视图 【投影视图】是指将工程图中已存在的视图，建 立以该视图为前视图的上、下、左、右4个正投影视
.
孔和轴的公差带代号： 由基本偏差代号与公差等级代号组成。 公差带的确定及代号： 基本偏差系列图中只表示了公差带的位置，没有
表示公差带的大小。因此，公差带一端是开口的，其
偏差值取决于所选公差的大小，可由基本偏差和标准
公差计算出。
对于孔：IT（公差）=ES（上偏差） EI（下偏差）
对于轴：IT（公差）=es（上偏差） ei（下偏差）
201801 .
201801
.
例如：50F6。 其中：50——基本尺寸；
F6——孔的公差带代号;
F——基本偏差为F；
6——公差等级为6级精度。
201801
.
201801
.
③工程图上的标注
a. 装配图中配合代号的标注
在装配图上采用组合式标注法，即在基本尺寸右 边加一分数式，分子写孔的公差带代号，分母写轴的 公差带代号。 b. 零件图中的标注 零件图上的标注方法有只注公差带代号、极限偏 差数值、同时注出公差带代号及极限偏差数值（但偏 差数值应加圆括号）三种形式。
①标准公差 用以确定公差带大小的任一公差。标准公差数值 与基本尺寸分段和公差等级有关。公差等级用以确定 尺寸精确的程度，共分20级IT01、IT0、IT1至IT18。 IT表示公差，阿拉伯数字表示公差等级，它是反映尺 寸精度的等级，IT18精度最低。
201801 .
注意：选用公差等级时，在满足使用要求的前提下，尽量
201801
.
（3）轴承
201801
.
（4）标件1
201801
.
（5）标件2
201801
.
虚拟交点标注尺寸（图纸中80的尺寸）的方法: ①单击注解或草图工具栏上的 智能尺寸。 ②右键单击草图实体或模型几何体，然后单击 查找交叉点，如图所示。
201801
.
③单击相交原有选择的模型几何体或草图实体
（1）间隙配合它主要用于结合件有相对运动的
配合（包括旋转运动和轴向滑动），也可用于一般的
定位配合。
（2）过盈配合主要用于结合件没有相对运动的
配合。过盈不大时，用键联结传递扭矩；过盈大时，
靠孔、轴结合力传递扭矩。前者可以拆卸，后者不能
拆卸。
（3）过渡配合主要用于定位精确并要求拆卸的相
对静止的联结。 201801
201801
.
工程视图的编辑操作
（1）移动视图
（2）旋转视图
（3）对齐视图
（4）复制和粘贴
（5）隐藏和显示
（6）绘图标准
①添加中心符号线和中心线；②插入模型项目；
③注释；④材料明细表
201801 .
四、工程图基本要求
视图：表达零件的内外各部分结构形状和相对位置。
尺寸： 正确、完整、统一、清晰。
技术要求
201801
.
零件位置与零件在机床
上加工时的位置一致，方便
工人加工时看图。适当考虑
按加工顺序和测量标注尺寸。
201801 .
主视图投影方向— 形体特征明显。
2. 技术要求
（1）尺寸公差 在零件加工过程中，由于受到机床、刀具、
夹具、量具和操作人员的技术水平等方面的影响，
加工出来的零件尺寸必然存在一定的误差。因此
SolidWorks的工程图建立是以零件或装配体模型 为基础的，因此在建立工程图之前，必须保存相关的 零件或装配体模型文件。 新建工程图文件有两种方法。
201801
.
三、工程图组成
SolidWorks将工程图分为图纸格式层和图层两 层，图纸格式在底层，图层在上层。
201801
.
1、图纸格式
图纸格式通常用于设置图纸中固定的内容，如图 纸的大小、图框格式、标题栏，也可以加入注释文字。 SolidWorks为用户提供了多种规格的图纸格式，
(5)若有形位公差基准，单击注解界面上的
添加对应的形位公差基准代号。
，
201801
.
在“请输入参数”下方框中输入孔或轴的直径， 选择公差带代号，“查询参数”框内就会出现相应 的参数。点击“Ra”，会出现详细的标注图解。
合集下载
SOLIDWORKS机械设计实例教程PPT课件
移动实体
在草图中选择要移动的实体，单击“草图”工具栏中的“移动实 体”按钮，单击一点作为移动实体的定位点，移动鼠标到目标点 后单击，最后单击“确定”按钮即可移动实体 ，如下图所示。
第40页/共48页
旋转实体
选择草图中需要旋转的实体，单击“草图”工具栏中的“旋转实 体”按钮，单击一点作为旋转中心，选择后将见到一坐标系，按 下鼠标并拖动即可旋转实体，最后单击“确定”按钮即可，如下 图所示。
进入草绘环境后，单击“草图”工具栏中的绘制多边形按钮，此时鼠 标指针变为 ，并且弹出“多边形”属性管理器，如下图所示。在 绘图区的适当位置单击确定多边形中心点的位置，移动鼠标，此时系 统提示鼠标指针与中心点的距离和旋转角度，再次单击即可完成多边 形的绘制。
第16页/共48页
圆
进入草绘环境后，单击“草图”工具栏中的“圆”按钮，将打开 “圆”属性管理器，如下图所示。在“圆”属性管理器的“圆类 型”卷展栏中提供了2种创建圆的方式――“圆”和“周边圆”， 下面圆分：此别种讲方解式。是通过拾取圆心和圆上一点来创建圆，如下图所示 。
第17页/共48页
圆
周边圆 ：此种方法是通过拾取3个点来创建圆，在工作区中3个不 共线的位置各单击一次，即可创建一个圆 ，如下图所示 。
第18页/共48页
圆弧
在SolidWorks中绘制圆弧主要有“圆心/起/终点圆弧”、“切线 弧”和“三点圆弧”三种方法，下边分别介绍其绘制过程。
圆心/起/终点圆弧 ：此种方式是通过选取弧圆心和端点来创建圆弧。 单击 “圆心/起/终点圆弧”按钮，在草绘区单击指定一点作为弧的圆心， 再在两个不同位置各单击一次确定弧的两个端点，即可绘制一段圆弧， 如下图所示 。
第10页/共48页
Solidworks工程图精品文档60页
˙工程图打印设定 － 打印参数设定
˙工程图之输入及输出 － 输入向量图档( *.dxf, *.dwg ) － 输出工程图模板( *.drwdot ) － 输出向量图档( *.dxf, *.dwg ) － 输出向位图档( *.jpg, *.tif ) － 输出只读图档( *.edrw, *.pdf ) － 输出分离的工程图文件( *.slddrw )
尺寸标注与注记
尺寸标注的环境设定
•设定标注标准
ANSI
ISO
尺寸标注与注记
尺寸标注的环境设定
•自定尺寸标注参数
尺寸标注与注记
尺寸标注的环境设定
•自定尺寸标注参数
尺寸标注与注记
尺寸标注的环境设定寸标注与注记
尺寸标注的环境设定
•自定义箭头形式
•自定义虚拟交角形式
工程视图制作
视图种类
•模型视角 •投影视图 •辅助视图 •剖面视图 •转整剖视图
•细部放大图 •标准三视图 •区域深度剖视图 •水平折断线 •垂直折断线
•裁剪视图 •位置替换视图
工程视图制作
视图之前置设定
投影法设定
默认边线显示状态
工程视图制作
基本视图制作
标准三视图
辅助视图
选择视角视图 剖面视图 细部放大图
焊接符号
尺寸标注与注记
标注螺纹线
尺寸标注与注记
零件号球
尺寸标注与注记
注记符号之尺寸参数设定
C:\Program Files\SolidWorks \lang\chinese\gtol.sym
尺寸标注与注记
图块制作与插入
工程图表与文件属性之链接
编辑文字之属性链接
各种表格
零件表
各种表格
˙工程图之输入及输出 － 输入向量图档( *.dxf, *.dwg ) － 输出工程图模板( *.drwdot ) － 输出向量图档( *.dxf, *.dwg ) － 输出向位图档( *.jpg, *.tif ) － 输出只读图档( *.edrw, *.pdf ) － 输出分离的工程图文件( *.slddrw )
尺寸标注与注记
尺寸标注的环境设定
•设定标注标准
ANSI
ISO
尺寸标注与注记
尺寸标注的环境设定
•自定尺寸标注参数
尺寸标注与注记
尺寸标注的环境设定
•自定尺寸标注参数
尺寸标注与注记
尺寸标注的环境设定寸标注与注记
尺寸标注的环境设定
•自定义箭头形式
•自定义虚拟交角形式
工程视图制作
视图种类
•模型视角 •投影视图 •辅助视图 •剖面视图 •转整剖视图
•细部放大图 •标准三视图 •区域深度剖视图 •水平折断线 •垂直折断线
•裁剪视图 •位置替换视图
工程视图制作
视图之前置设定
投影法设定
默认边线显示状态
工程视图制作
基本视图制作
标准三视图
辅助视图
选择视角视图 剖面视图 细部放大图
焊接符号
尺寸标注与注记
标注螺纹线
尺寸标注与注记
零件号球
尺寸标注与注记
注记符号之尺寸参数设定
C:\Program Files\SolidWorks \lang\chinese\gtol.sym
尺寸标注与注记
图块制作与插入
工程图表与文件属性之链接
编辑文字之属性链接
各种表格
零件表
各种表格

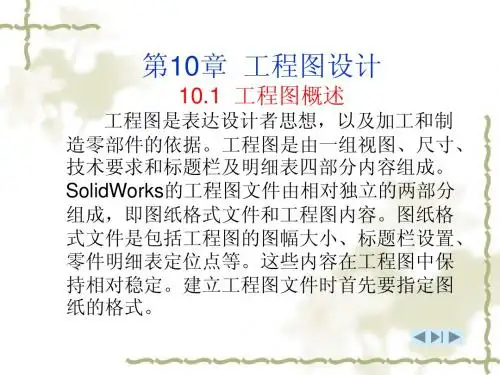

第10章SolidWorks课件工程图设计
