二等水准测量记录计算示例
二等水准测量方式与步骤
二等水准测量方式与步骤(1)从实验场地的某一水淮点动身，选定一条闭合水准线路;或从一个水准点动身至另一水淮点，选定一条附合水准线路。
线路长度为2000・3000m。
⑵安置水准仪的测站至前、后视立尺点的距离，应该量距使其相等，其观测顺序如下：往测奇数站的观测程序：后前前后；往测偶数站的观测程序:前后后前；返测奇数站的观测程序:前后后前；返测偶数站的观测程序:后前前后；(3 )手薄记录和计算见表"二等水准测量记录"中按表头的顺序顺序(1)・(8)、(9) —(10)为计算结果：后视距离(9) = 100x ( (1)-(2))前视距离(10)二100x ( (5)-(6)) 视距之差(11)二(9)・(10)视距累计差(12)=上站(12 )十本站(11)基辅分划差(13) = (4) +K ・(7), (k = 30155 或60655 视标尺而定)(14 ) = ( 3 ) + K・(8 )大体分划高差(15 ) = ( 3 )・(4 ),辅助分划高差(16 ) = ( 8 )・(7 )高差之差(17 ) = ( 14 )・(13 ) = (15 )・(16 )平均高差(18) ={(15) + (16) }/2每站读数终止记录(1)・(8 ),随即进行各项计算(9 )-(10), 并按上表进行各项检查后，知足如下限差后，才能搬站。
(4)依次设站，用相同的方式进行观测，直至线路终点，计算线路的高差闭合差，按二等水准测量的规定,线路高差闭合差的允许值±4。
水准测量作业技术要求注：K——测段、区段或线路长度,km ;测自- _________ 至______ 20年月曰时刻始__________ 时_____ 分末 _____ 时_____ 分成像______________ 遍度 _________ 云量____________ 风向风速___________ 天气___________ 土质 ___________ 太阳方向_____________(5)内业计算内业计算包括水准测量的概算与平差计算。
二等水准测量计算表
1 2 9 11 读数(mm) 读数(mm)
说明： 1 2 3 4 基辅分化差 301550 17项相互验证 涉10^5单位换算 读数随因瓦尺调整 606550
技术要求 一等 视线长度 ≤30m 前后视较差 ≤0.5m 前后视累积差 ≤1.5m 视线离地高度 ≥0.5m 基辅分化读数较差 ≤0.3m 基辅分化高差较差 ≤0.4m
二等水准测量记录表
测段 日期 呈像 后视 测站 观测时间 起始时间 结束时刻
上丝 下丝 后视距(m) 视距差(m)
仪器 观测 记录 K+基-辅 备注
前视
上丝 中丝读数 方向 下丝 基本分化 辅助分化 及尺 前视距(m) 号 ∑d(m)
3 后 5 7 15 4 前 6 8 16 10 后-前 13 14 17 12 18 读数(mm) 后 读数(0.1mm) 读数(0.1mm) 15=5+K-7 读数(mm) 前 读数(0.1mm) 读数(0.1mm) 16=6+K-8 9=0.1*（1-2） 10=0.1*（3-4） 后-前 13=（5-6）/10^5 14=（7-8）/10^5 17=13-14=15-16 11=9-10 12=11+前项 中数 18=0.5*(13+14)(0.01mm） 后 前 后-前 后 前 后-前 后 前 后-前 后 前 后-前 后 前 后-前 后 前 后-前 后 前 后-前 后 前 后-前 后 前 后-前
二等 ≤50m ≤1.0m ≤3.0m ≥0.3m ≤0.4m ≤0.6m
二等水准测量记录计算示例

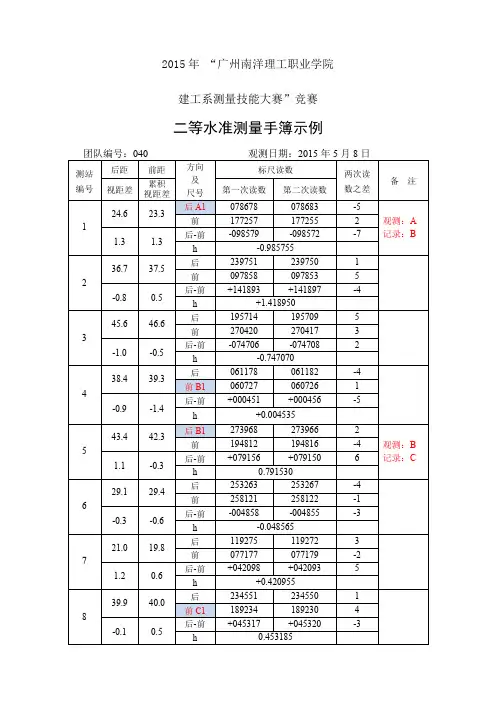

2015年“广州南洋理工职业学院建工系测量技能大赛”竞赛二等水准测量手簿示例
注：高差要写正负号，高差中数保留6位小数，测段高差按“奇进偶不进”保留5位小数。
2015年全国职业院校技能大赛高职组
“南方测绘杯”测绘项目广东选拔赛竞赛
二等水准测量手簿示例
注：高差要写正负号，高差中数保留6位小数，测段高差按“奇进偶不进”保留5位小数。
2015年全国职业院校技能大赛高职组
“南方测绘杯”测绘项目广东选拔赛竞赛
二等水准测量高程误差配赋表示例
注：高差和改正数保留5位小数，待定点高程推算后保留3位小数。
二等水准测量记录计算示例
二等水准测量记录计算示例为了进行二等水准测量，我们需要先进行一系列的测量和记录工作。
下面是一个示例，详细介绍了如何进行二等水准测量的记录和计算。
1.测站设置和仪器校准首先，我们选择测量起点和终点的测站。
测站应位于坚固平稳的地面上，尽量避免震动。
然后我们需要校准使用的水准仪器，包括水准仪和水平轴仪。
确保仪器准确，并记录下校准结果。
2.数据记录在进行实际测量之前，请将相关信息记录在水准测量记录表中，包括日期、测量员、测站名称、仪器型号和测量起点和终点的距离。
这些记录将在后续的计算中使用。
3.测量过程在进行测量时，请确保仪器的水平是准确的。
开始测量后，记录下仪器的读数和测站名称。
在移动到下一个测站之前，请测量和记录任何必要的附加高差，例如前视标高和后视标高。
在完成测量后，请记录下最后一个测站的后视标高。
4.计算平差误差在进行水准测量的数据处理之前，我们需要计算平差误差。
平差误差是通过比较不同测站上测得的高程标高和数学模型预测的高程标高之间的差异来计算的。
这些差异可能是由于大气温度、气压和湿度的变化以及仪器误差引起的。
计算平差误差的公式如下：平差误差=Σ(观测标高-数学模型标高)其中，Σ代表对所有测站的求和。
观测标高是通过实际测量得到的测站标高，数学模型标高是通过数学模型预测的测站标高。
5.高程纠正为了得到准确的高程数据，我们需要对测量得到的高差进行纠正。
纠正的方法是将每个测站的观测高差加上平差误差，得到纠正后的高差。
然后，通过将纠正后的高差累加到前一测站的高程上，得到每个测站的纠正后高程。
6.结果估计和报告最后，我们可以将测量结果进行估计和报告。
根据需要，我们可以计算出每个测站的标高、高差和高程，以及每个测站之间的水平距离和平均高程变化率等信息。
总结这是一个二等水准测量记录计算的示例。
通过进行仔细的测量和记录，并应用适当的计算和纠正方法，我们可以得到高质量的水准测量结果，并获得有关地表特征和地形的详细信息。
二等水准计算
0.000080 -0.000030
0.983555 36.973595 36.973595
0.000110 -0.000020
0.027215 37.00081 37.00081
复核：
K + 一次- 二 次 0.000030 0.000020
高差中数
备注 36.631
计ቤተ መጻሕፍቲ ባይዱ前请选择所用仪器
36.631
-0.590125 36.040875 36.040875
0.000070 0.000010
-0.02706 36.013815 36.013815
-0.000010 -0.000030
-0.33707 35.676745 35.676745
0.000010 -0.000030
0.106 35.782745 35.782745
-0.000020 0.000080
-0.01446 35.768285 35.768285
0.000010 0.000000
0.221755 35.99004 35.99004
第一页
日期： 测站编号 14-24 下丝 后尺 上丝 后视距 视距差d 44.1
二等水准测量计算
仪器编号： 电子水准仪 下丝 前尺 上丝 方向及尺号 前视距 ∑d 44.3 后视 前视 后-前 24.5 后视 前视 后-前 后视 前视 后-前
2.0（李斌）
天气： 水准尺读数 一次读数 0.79469 1.38481 -0.59012 1.23481 1.26184 -0.02703 1.26187 1.59893 -0.33706 1.46347 1.35745 0.10602 1.42558 1.44009 -0.01451 1.51478 1.29302 0.22176 2.21838 1.23477 0.98361 1.35379 1.32651 0.02728 前视： 二次读数 0.79466 1.38479 -0.59013 1.23474 1.26183 -0.02709 1.26188 1.59896 -0.33708 1.46346 1.35748 0.10598 1.4256 1.44001 -0.01441 1.51477 1.29302 0.22175 2.2183 1.2348 0.98 1.35368 1.32653 0.02715 复核：
二等水准测量记录计算示例
二等水准测量记录计算
示例
内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
2015年“广州南洋理工职业学院
建工系测量技能大赛”竞赛
二等水准测量手簿示例
团队编号：040 观测日期：2015年5月8日
注：高差要写正负号，高差中数保留6位小数，测段高差按“奇进偶不进”保留5位小数。
2015年全国职业院校技能大赛高职组
“南方测绘杯”测绘项目广东选拔赛竞赛
二等水准测量手簿示例
团队编号：040 观测日期：2015年5月8日
注：高差要写正负号，高差中数保留6位小数，测段高差按“奇进偶不进”保留5位小数。
2015年全国职业院校技能大赛高职组
“南方测绘杯”测绘项目广东选拔赛竞赛
二等水准测量高程误差配赋表示例
注：高差和改正数保留5位小数，待定点高程推算后保留3位小数。
二等水准测量方法与步骤
二等水准测量方法与步骤(1)从实验场地的某一水淮点出发，选定一条闭合水准路线；或从一个水准点出发至另一水淮点，选定一条附合水准路线。
路线长度为2000-3000m o(2)安置水准仪的测站至前、后视立尺点的距离，应该量距使其相等，其观测次序如下：往测奇数站的观测程序：后前前后；往测偶数站的观测程序：前后后前；返测奇数站的观测程序：前后后前；返测偶数站的观测程序：后前前后；(3)手薄记录和计算见表“二等水准测量记录”中按表头的次序次序(1) —(8)、(9)一(10)为计算结果：后视距离⑼=100X( (1)-⑵)前视距离(10) = 100X ((5)-(6))视距之差仃1) = (9)-(10)视距累计差(12)=上站(12)十本站(11)基辅分划差(13) = (4) +K 一(7), (k = 30155 或60655视标尺而定)(14) = (3) +K — (8)基本分划高差(15) = (3) 一(4),辅助分划高差(16) = (8) 一(7)高差之差(17) = (14) 一(13)= (15) 一(16)平均高差(18) ={ (15) + (16) }/2 每站读数结束记录(1) 一(8),随即进行各项计算(9) 一(10),并按上表进行各项检查后，满足如下限差后，才能搬站。
(4)依次设站，用相同的方法进行观测，直至线路终点，计算线路的高差闭合差，按二等水准测量的规定，线路高差闭合差的容许值±4。
水准测量作业技术要求注：K一一测段、区段或路线长度，km：测自- ______ 至________ 20年月日时间始方向______________（5）内业计算内业计算包括水准测量的概算与平差计算。
其概算包括水准尺每米长度误差改正；正常水准面不平行改正；重力异常改正（一般不作要求）；水准路线闭合差计算与闭合差分配；计算各水准点的概略高程。
最后平差计算。
3、注意事项（1）观测员在观测中，不允许为通过限差的规定而凑数，以免成果失去真实性。
二等水准测量计算表详细
二等水准测量计算表详细一、引言二等水准测量是地理测量中的一项重要工作，用于确定大地水准面上各点的高程差。
在进行二等水准测量时，为了保证测量数据的准确性和可靠性，需要进行一系列的计算和分析，最终得到详细的测量计算表。
二、测量计算表的目的和意义测量计算表是二等水准测量的重要成果之一，其目的是对测量过程中所获得的数据进行整理、计算和分析，得出各测点的高程差和高程值，为后续的工程设计和规划提供依据。
测量计算表的编制需要严谨的计算方法和规范的格式，以确保测量结果的准确性和可靠性。
三、测量计算表的内容和结构测量计算表通常包括以下内容：1. 测量基本信息：包括测量日期、测量组织单位、测量人员等基本信息，以及测量路线和测点的详细说明。
2. 测量数据表：列出各测点的观测数据，包括起点、终点、测站高、观测高差、仪器常数等数据。
观测数据需要按照一定的顺序排列，并标明每个数据的单位和精度要求。
3. 高程差计算表：根据观测数据，按照高程差计算公式进行计算，得出各测点之间的高程差值。
高程差计算表应包括计算公式、计算过程和计算结果，以及相应的单位和精度要求。
4. 高程值计算表：根据已知的起点高程值和高程差计算表中的数据，按照高程值计算公式进行计算，得出各测点的高程值。
高程值计算表应包括计算公式、计算过程和计算结果，以及相应的单位和精度要求。
5. 检查和校核表：对测量数据、高程差计算表和高程值计算表进行检查和校核，确保数据的准确性和可靠性。
检查和校核表应包括检查和校核的内容、方法和结果。
四、测量计算表的编制步骤测量计算表的编制是一个复杂而繁琐的过程，需要按照一定的步骤进行，以确保测量结果的准确性和可靠性。
1. 数据整理：对测量过程中所获得的观测数据进行整理，包括数据的筛选、排序和标注单位。
2. 高程差计算：根据观测数据，按照高程差计算公式进行计算，得出各测点之间的高程差值。
3. 高程值计算：根据已知的起点高程值和高程差计算表中的数据，按照高程值计算公式进行计算，得出各测点的高程值。
二等水准 测量记录手簿
至
时间 始 时 分
末
时
测站编 号
测点号
后尺
下丝 上丝
前尺
下丝 上丝
后视距 前视距
视Байду номын сангаас差d
∑d
方向及尺 号
后
前
后-前
h
后
前
后-前
h
后
前
后-前
h
后
前
后-前
h
后
前
后-前
h
后
前
后-前
h
后
前
后-前
h
后 前 后-前 h
h△=
cm ∑ S =
观测者：
二等水准测量记录
第页
天气 __晴___
土质 _______
使用仪器名称 _
年月日
分
成 象 _______
温度
云量 ______
太阳方向 ________ 风向风速 _______
标尺读数
基本分划 ①
基本分划 ②
基+K 减辅 ①—②
备注 测站编 (K=301.55) 号
测点号
后尺
下丝 上丝
前尺
下丝 上丝
后视距 前视距 方向及尺号
视距差d
∑d
标尺读数
基本分划 ①
基本分划 ②
基+K 减辅 ①—②
备注 (K=301.55)
18021.00 48175.00
1.00
后
15145.00 45300.00
0.00
前
2876.00
2875.00
后-前
2875.50
h
后
前
后-前
二等水准记录表格数据
二等水准记录表格数据
以下是一份二等水准记录表格的示例数据。
请注意，这只是一个简单的模板，实际的数据可能因项目和测量标准而异。
在这个表格中：
* "序号"列表示每个水准点的编号。
* "水准点名称"列列出各个水准点的名称或标识符。
* "高程（米）"列显示通过水准仪测量的各个水准点的海拔高度或高程。
* "距离（米）"列给出与上一个水准点之间的距离信息。
这个例子中的距离是通过尺子量得的。
在实际工作中，可以使用GPS或其他测量设备来获取更精确的距离数据。
* "误差范围（毫米）"列提供了每个测距结果的可能误差范围，这是由于操作、环境等因素导致的测量不确定性。
通常来说，二等水准测量精度可达+-2.5毫米以内。
* "结果备注"列可以用于记录任何额外的相关信息或注释，例如异常情况、特殊说明等。
请根据实际情况填写上述表格并使用适当的格式进行保存和分析。
确保所有数据准确无误，并在必要时对数据进行校验以确保准确性。
