【CN209433353U】一种组合热管CPU散热器【专利】
【CN209657236U】一种计算机用组合式散热器【专利】

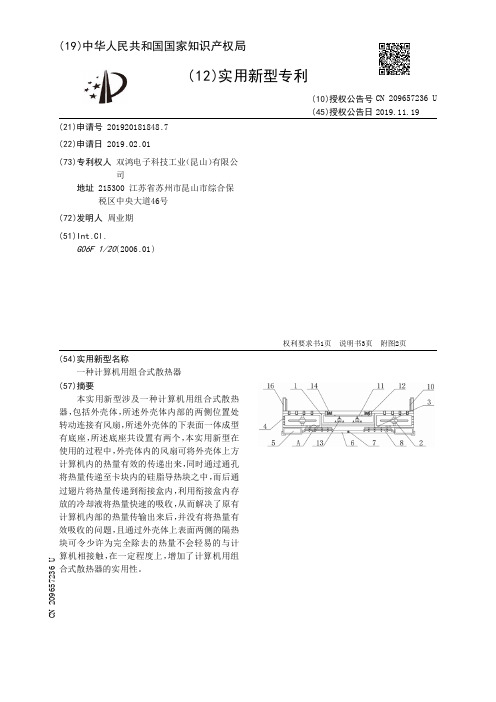

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920181848.7(22)申请日 2019.02.01(73)专利权人 双鸿电子科技工业（昆山）有限公司地址 215300 江苏省苏州市昆山市综合保税区中央大道46号(72)发明人 周业期 (51)Int.Cl.G06F 1/20(2006.01)(54)实用新型名称一种计算机用组合式散热器(57)摘要本实用新型涉及一种计算机用组合式散热器，包括外壳体，所述外壳体内部的两侧位置处转动连接有风扇，所述外壳体的下表面一体成型有底座，所述底座共设置有两个，本实用新型在使用的过程中，外壳体内的风扇可将外壳体上方计算机内的热量有效的传递出来，同时通过通孔将热量传递至卡块内的硅脂导热块之中，而后通过翅片将热量传递到衔接盒内，利用衔接盒内存放的冷却液将热量快速的吸收，从而解决了原有计算机内部的热量传输出来后，并没有将热量有效吸收的问题，且通过外壳体上表面两侧的隔热块可令少许为完全除去的热量不会轻易的与计算机相接触，在一定程度上，增加了计算机用组合式散热器的实用性。
权利要求书1页 说明书3页 附图2页CN 209657236 U 2019.11.19C N 209657236U权 利 要 求 书1/1页CN 209657236 U1.一种计算机用组合式散热器，包括外壳体(1)，其特征在于：所述外壳体(1)内部的两侧位置处转动连接有风扇(2)，所述外壳体(1)的下表面一体成型有底座(5)，所述底座(5)共设置有两个，两个所述底座(5)之间卡合连接有衔接盒(6)，所述衔接盒(6)的上方卡合固定有卡块(8)，所述卡块(8)内部的中间位置处卡接有硅脂导热块(9)，所述卡块(8)内靠近所述硅脂导热块(9)的位置处转动连接有翅片(15)，所述翅片(15)的一端穿接进所述硅脂导热块(9)的内部。
2.根据权利要求1所述的一种计算机用组合式散热器，其特征在于：所述外壳体(1)内部的底面上通过螺栓固定连接有气泵(13)，气泵(13)的输出端转动连接有伸缩杆，伸缩杆异于气泵(13)的一端焊接有第一支撑板(11)，第一支撑板(11)的两侧卡合连接有第二支撑板(12)。

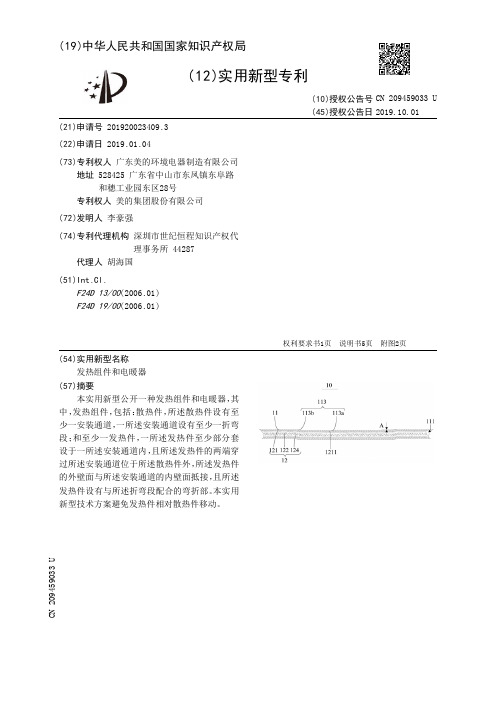

【CN209459033U】发热组件和电暖器【专利】
实用新型内容 [0003] 本实用新型的主要目的是提供一种发热组件，旨在避免发热件相对散热件移动。 [0004] 为实现上述目的，本实用新型提出的一种发热组件，包括： [0005] 散热件，所述散热件设有至少一安装通道，一所述安装通道设有至少一折弯段；和 [0006] 至少一发热件，一所述发热件至少部分套设于一所述安装通道内，且所述发热件 的两端穿过所述安装通道位于所述散热件外，所述发热件的外壁面与所述安装通道的内壁 面抵接，且所述发热件设有与所述折弯段配合的弯折部。 [0007] 在本申请的一实施例中，所述折弯段的长度为所述安装通道长度的1/8至1/6。 [0008] 在本申请的一实施例中，所述折弯段的折弯深度为A，0 .7mm≤A≤1 .3mm。 [0009] 在本申请的一实施例中，所述折弯段的宽度大于等于所述发热件的宽度； [0010] 且/或，所述安装通道沿所述散热件的长度方向或者宽度方向延伸设置。 [0011] 在本申请的一实施例中，所述折弯段包括平滑段、及设于所述平滑段两端的倾斜 段。 [0012] 在本申请的一实施例中，所述散热件包括片状本体和凸出片状本体的安装部，所 述安装通道设于所述安装部。 [0013] 在本申请的一实施例中，所述发热件包括管体，所述管体折弯形成所述弯折部，管 体内设有电热丝，所述电热丝的两端分别与两端子连接，所述端子部分位于所述管体外。 [0014] 本实用新型还提出一种电暖器，包括发热组件。其中，发热组件包括： [0015] 散热件，所述散热件设有至少一安装通道，一所述安装通道设有至少一折弯段；和 [0016] 至少一发热件，一所述发热件至少部分套设于一所述安装通道内，且所述发热件 的两端穿过所述安装通道位于所述散热件外，所述发热件的外壁面与所述安装通道的内壁 面抵接，且所述发热件设有与所述折弯段配合的弯折部。 [0017] 在本申请的一实施例中，所述电暖器还包括两相对设置的支架，每一所述支架均
一种新型CPU热管散热器[发明专利]
![一种新型CPU热管散热器[发明专利]](https://img.taocdn.com/s3/m/31876d10492fb4daa58da0116c175f0e7dd11940.png)
(10)申请公布号 (43)申请公布日 2014.10.08C N 104090641A (21)申请号 201410303937.6(22)申请日 2014.06.30G06F 1/20(2006.01)(71)申请人华南理工大学地址510640 广东省广州市天河区五山路381号(72)发明人欧泽鑫 张东 陈继杨 何其佳邱炎峰 黄锦洲(74)专利代理机构广州粤高专利商标代理有限公司 44102代理人何淑珍(54)发明名称一种新型CPU 热管散热器(57)摘要本发明公开了一种新型CPU 热管散热器，包括热管、上密封塞、下密封塞、散热翅片、内翅片，所示热管包括管壳、吸液芯，所述吸液芯呈筒状，紧贴设置于管壳内壁，所述上密封塞、下密封塞分别密封设置于热管上端和下端形成密闭空腔，所述密闭空腔由下而上包括蒸发段、运输段和冷凝段，所述散热翅片整体呈空心圆柱形，相套地固定在位于冷凝段的管壳的圆周外壁上，所述内翅片呈半锥形结构，均匀设置于位于冷凝段的吸液芯的内壁上，所述密闭空腔内充有液体工质。
本发明可应用于台式电脑CPU 散热器中，与普通散热器相比散热性能有较大的提升，可以有效地增强散热效果，起到强化散热作用，避免CPU 运行过热，起到保护CPU 和快速降温的作用。
(51)Int.Cl.权利要求书1页 说明书2页 附图2页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书2页 附图2页(10)申请公布号CN 104090641 A1.一种新型CPU热管散热器，其特征在于：包括热管、上密封塞(5)、下密封塞(1)、散热翅片(4)、内翅片(7)，所示热管包括管壳(2)、吸液芯(3)，所述吸液芯(3)呈筒状，紧贴设置于管壳(2)内壁，所述上密封塞(5)、下密封塞(1)分别密封设置于热管上端和下端形成密闭空腔，所述密闭空腔由下而上包括蒸发段(9)、运输段(8)和冷凝段(6)，所述散热翅片(4)整体呈空心圆柱形，相套地固定在位于冷凝段(6)的管壳(2)的圆周外壁上，所述内翅片(7)呈半锥形结构，均匀设置于位于冷凝段(6)的吸液芯(3)的内壁上，所述密闭空腔内充有液体工质。

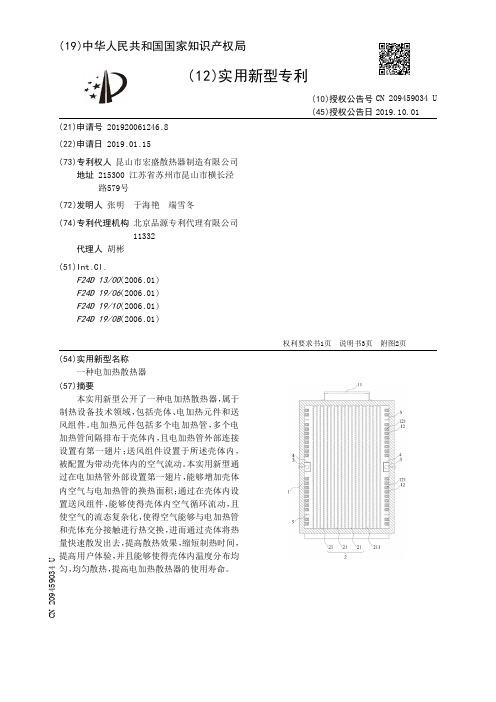

【CN209459034U】一种电加热散热器【专利】
2
CN 209459034 U
说 明 书
1/3 页
一种电加热散热器
技术领域 [0001] 本实用新型涉及制热设备技术领域，尤其涉及一种电加热散热器。
背景技术 [0002] 电加热散热器是一种室内取暖的装置，可以通过将电能转化为热能为室内提供热 量 ，达到供人们取暖的效果 ，可广泛用于住宅、办公室等民 用或商用建筑室内的供暖。 [0003] 现有的电加热散热器往往是通过将多根发热物体(比如发热线)密集排布，形式比 较简单 ，发热物体散热不均匀 ，导致电 加热散热器局部区域温度较高 ，影响电 加热散热器的 使用寿命，而且散热效果差，制热时间长，用户体验差。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21Байду номын сангаас申请号 201920061246 .8
(22)申请日 2019 .01 .15
(73)专利权人 昆山市宏盛散热器制造有限公司 地址 215300 江苏省苏州市昆山市横长泾 路579号
(72)发明人 张明 于海艳 端雪冬
(74)专利代理机构 北京品源专利代理有限公司 11332
实用新型内容 [0004] 本实用新型的目的在于提供一种电加热散热器，以解决现有技术中存在的电加热 散热器散热不均匀，且散热效果差，制热时间长的问题。 [0005] 如上构思，本实用新型所采用的技术方案是： [0006] 一种电加热散热器，包括： [0007] 壳体； [0008] 电加热元件，包括多个电加热管，多个所述电加热管间隔排布于所述壳体内，且所 述电加热管外部连接设置有第一翅片； [0009] 送风组件，设置于所述壳体内，被配置为带动所述壳体内的空气流动。 [0010] 进一步地，所述电加热散热器还包括隔热罩，所述隔热罩设置于所述壳体内，且罩 设于所述送风组件上。 [0011] 进一步地，所述隔热罩上开设有进风口和出风口。 [0012] 进一步地，所述送风组件设有多个，多个所述送风组件沿所述电加热元件周向均 布设置于所述壳体内。 [0013] 进一步地，所述送风组件包括风机，所述风机固设于所述壳体的内壁。 [0014] 进一步地，所述壳体内壁上设置有第二翅片，所述第二翅片上开设有过流孔。 [0015] 进一步地，所述电加热散热器还包括温度检测器，所述温度检测器设置于所述壳 体内。 [0016] 进一步地，所述电加热散热器还包括泄压阀，所述泄压阀设置于所述壳体上。 [0017] 进一步地，所述电加热散热器还包括控制系统，所述控制系统连接于所述送风组 件和所述电加热元件。 [0018] 本实用新型的有益效果为： [0019] 本实用新型提出的电加热散热器，通过在电加热管外部设置第一翅片，能够增加 壳体内空气与电 加热管的换热面积 ；通过在壳体内设置送风组件 ，能够使得壳体内空气循 环流动 ，且使空气的流态复杂化 ，使得空气能够与电 加热管和壳体充分接触进行热交换 ，进 而通过壳体将热量快速散发出去 ，提高散热效果 ，缩短 制热时间 ，提高 用户体验 ，并且能 够

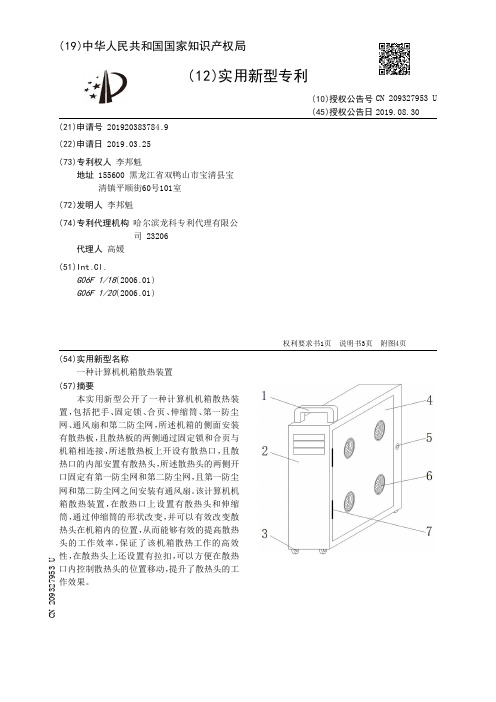

【CN209327953U】一种计算机机箱散热装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920383784.9(22)申请日 2019.03.25(73)专利权人 李邦魁地址 155600 黑龙江省双鸭山市宝清县宝清镇平顺街60号101室(72)发明人 李邦魁 (74)专利代理机构 哈尔滨龙科专利代理有限公司 23206代理人 高媛(51)Int.Cl.G06F 1/18(2006.01)G06F 1/20(2006.01)(54)实用新型名称一种计算机机箱散热装置(57)摘要本实用新型公开了一种计算机机箱散热装置，包括把手、固定锁、合页、伸缩筒、第一防尘网、通风扇和第二防尘网，所述机箱的侧面安装有散热板，且散热板的两侧通过固定锁和合页与机箱相连接，所述散热板上开设有散热口，且散热口的内部安置有散热头，所述散热头的两侧开口固定有第一防尘网和第二防尘网，且第一防尘网和第二防尘网之间安装有通风扇。
该计算机机箱散热装置，在散热口上设置有散热头和伸缩筒，通过伸缩筒的形状改变，并可以有效改变散热头在机箱内的位置，从而能够有效的提高散热头的工作效率，保证了该机箱散热工作的高效性，在散热头上还设置有拉扣，可以方便在散热口内控制散热头的位置移动，提升了散热头的工作效果。
权利要求书1页 说明书3页 附图4页CN 209327953 U 2019.08.30C N 209327953U权 利 要 求 书1/1页CN 209327953 U1.一种计算机机箱散热装置，包括把手（1）、固定锁（5）、合页（7）、伸缩筒（9）、第一防尘网（10）、通风扇（11）和第二防尘网（12），其特征在于：所述机箱（2）的上侧固定有把手（1），所述机箱（2）的下侧安装有滑轮（3），所述机箱（2）的侧面安装有散热板（4），且散热板（4）的两侧通过固定锁（5）和合页（7）与机箱（2）相连接，所述散热板（4）上开设有散热口（6），且散热口（6）的内部安置有散热头（8），并且散热头（8）的外侧通过伸缩筒（9）与散热板（4）相连接，所述散热头（8）的两侧开口固定有第一防尘网（10）和第二防尘网（12），且第一防尘网（10）和第二防尘网（12）之间安装有通风扇（11），所述第二防尘网（12）的外侧固定有拉扣（14），所述伸缩筒（9）的外端通过固定圈（13）与散热板（4）相连接。
【CN209433359U】一种高性能计算机散热器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920537777.X(22)申请日 2019.04.19(73)专利权人 鹤壁汽车工程职业学院地址 458030 河南省鹤壁市淇滨区职教园区(72)发明人 刘源 (74)专利代理机构 泰州淘权知识产权代理事务所(普通合伙) 32365代理人 曾涛(51)Int.Cl.G06F 1/20(2006.01)(54)实用新型名称一种高性能计算机散热器(57)摘要本实用新型公开了一种高性能计算机散热器，其结构包括底板、放置槽、卡槽、第一转动件、中空放置板、通孔、挡板、调节装置、转动板、电源线、第二转动件和风机，通过在风机底端设置调节装置，经过固定柱与风机左右两端热熔连接而第一固定件在贯穿口处与垫板处初步连接，而第二固定件在延伸板与垫板处再次连接，使得风机固定在垫板处，再通过手部抓附转动块外表面中部并施加转动力，使得螺纹杆在固定块与滑块处转动，在滑条与滑槽处作用下带动滑块左右移动，即可将垫板顶端设置的风机进行左右位置调整，达到了可方便的对该散热底座散热器的风扇位置进行调整以提高对笔记本吸热位置精准而加大散热效率的有益效果。
权利要求书1页 说明书5页 附图3页CN 209433359 U 2019.09.24C N 209433359U权 利 要 求 书1/1页CN 209433359 U1.一种高性能计算机散热器，包括底板(1)、放置槽(2)、卡槽(3)、第一转动件(4)、中空放置板(5)、通孔(6)、挡板(7)、转动板(9)、电源线(10)、第二转动件(11)和风机(12)，所述底板(1)顶端左右两部设置有放置槽(2)，所述放置槽(2)内壁底端设置有卡槽(3)，所述第一转动件(4)顶底两端分别设置有中空放置板(5)和底板(1)，并且中空放置板(5)前端底端通过第一转动件(4)与底板(1)顶端前部转动连接，所述通孔(6)设置于中空放置板(5)顶底两端中部，所述挡板(7)底端与中空放置板(5)顶端前部热熔连接，所述中空放置板(5)内壁底端与调节装置(8)底端热熔连接，所述转动板(9)底端与卡槽(3)内壁活动连接，所述第二转动件(11)顶底两端分别设置有中空放置板(5)和转动板(9)，并且转动板(9)顶端通过第二转动件(11)与中空放置板(5)底端转动连接，所述风机(12)底端与调节装置(8)顶端热熔连接，所述电源线(10)设置于风机(12)左端，所述风机(12)通过电源线(10)电连接；其特征在于：还包括调节装置(8)，所述调节装置(8)由固定块(81)、螺纹杆(82)、转动块(83)、滑块(84)、滑槽(85)、垫板(86)、固定装置(87)和滑条(88)组成，所述螺纹杆(82)同时贯穿固定块(81)和滑块(84)左右两端，并且螺纹杆(82)外表面中部与固定块(81)螺纹连接，所述滑块(84)与螺纹杆(82)外表面左右两部转动连接，所述滑槽(85)设置于滑块(84)底端中部，所述垫板(86)底端中部与滑块(84)热熔连接，所述固定装置(87)嵌入垫板(86)顶端左右两部，所述滑条(88)外表面上部与滑槽(85)内壁滑动连接，所述固定块(81)底端与中空放置板(5)内壁左右两端热熔连接，所述风机(12)左右两端上部与固定装置(87)热熔连接。
【CN209433360U】一种计算机服务器的高效散热装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920571361.X(22)申请日 2019.04.25(73)专利权人 史林林地址 116000 辽宁省大连市沙河口区莱州街22号3-5-1(72)发明人 史林林 (74)专利代理机构 杭州知杭知识产权代理事务所(普通合伙) 33310代理人 夏艳(51)Int.Cl.G06F 1/20(2006.01)(54)实用新型名称一种计算机服务器的高效散热装置(57)摘要本实用新型涉及一种计算机服务器的高效散热装置。
包括矩形机柜，所述机柜的正面设有柜门，所述机柜背面的柜壁内设有冷却机，所述机柜的上侧、下侧、左侧、右侧的柜壁内设置有冷却管道，所述冷却管道与所述冷却机连通，所述机柜的柜壁内侧设有散热片，所述机柜的各内壁上设有圆形孔洞，在所述圆形孔洞内设置有风扇。
冷却机和冷却管道组成冷却系统，在冷却管道内循环有冷却水，冷却水管贴近散热片，冷却水通过热传递吸收散热片上的热量，风扇加速热对流来实现对计算器服务器的散热。
通过冷却机和冷却管道构成的冷却系统、散热片和风扇多种方式来实现对计算机服务器的散热，极大地提高了散热效果。
权利要求书1页 说明书3页 附图2页CN 209433360 U 2019.09.24C N 209433360U权 利 要 求 书1/1页CN 209433360 U1.一种计算机服务器的高效散热装置，包括矩形机柜（1），其特征在于：所述机柜（1）的正面设有柜门（7），所述机柜（1）背面的柜壁内设有冷却机（9），所述机柜（1）的上侧、下侧、左侧、右侧的柜壁内设置有冷却管道（10），所述冷却管道（10）与所述冷却机（9）连通，所述机柜（1）的柜壁内侧设有散热片（11），所述机柜（1）的各内壁上设有圆形孔洞（14），在所述圆形孔洞（14）内设置有风扇（5）。
2.根据权利要求1所述的一种计算机服务器的高效散热装置，其特征在于：所述机柜（1）在对应所述风扇（5）的柜壁外侧设有防尘网（6）。
一种新型CPU热管散热器[实用新型专利]
专利名称：一种新型CPU热管散热器
专利类型：实用新型专利
发明人：张莹,赵烽,李培生,夏珍,马明,包进申请号：CN201821400181.7
申请日：20180829
公开号：CN208737395U
公开日：
20190412
专利内容由知识产权出版社提供
摘要：本实用新型涉及cpu散热技术领域，尤其涉及一种新型CPU热管散热器。
一种新型CPU热管散热器，包括cpu散热贴合端，热管，吸热水箱，所述热管包括散热端和吸热端，所述热管侧面呈“U”形，所述热管下端的弧形部分为热管的吸热端，所述吸热端向cpu散热贴合端处弯折并插设与所述cpu散热贴合端内，所述热管两自由端为热管的散热端，所述散热端插入所述吸热水箱并密封，所述吸热水箱一侧设置有散热装置，所述吸热水箱与散热装置连通。
该CPU散热器采用水冷的方式来冷却热管的冷凝端，与传统的风冷式相比具有热负载能力强，热波动小等优点，同时，由于该CPU散热器同时结合了热管散热和水冷散热的特点，因此其具有极高的散热效率。
申请人：南昌大学
地址：330000 江西省南昌市东湖区红谷滩新区学府大道999号
国籍：CN
代理机构：南昌青远专利代理事务所(普通合伙)
代理人：张以标
更多信息请下载全文后查看。
一种热管散热器[实用新型专利]
专利名称：一种热管散热器
专利类型：实用新型专利
发明人：韩天岳,孙彦,王翠翠,卢应龙申请号：CN200920210371.7
申请日：20090929
公开号：CN201555482U
公开日：
20100818
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种热管散热器，包括支架、散热片、热管和风扇，所述散热片由多个薄片状散热鳍片平行排列而成，安装于支架上；所述热管至少有一个，其两端分别连接支架和散热片；其特征在于，所述风扇为两个并联连接的直径≤40mm的风扇，所述散热片的高度≤40mm，与散热鳍片相垂直的侧面的宽度≤80mm，两个风扇并排放置于该侧面。
本实用新型是侧吹式的热管散热器，采用两个并联连接的40mm小风扇，就能有效的加强机箱内空气流动，增加系统风量，提高散热效率，尤其适合用于厚度较小的台式机机箱。
申请人：上海北大方正科技电脑系统有限公司
地址：200120 上海市浦东新区浦东南路360号上海国际大厦36楼
国籍：CN
代理机构：北京君尚知识产权代理事务所(普通合伙)
代理人：李稚婷
更多信息请下载全文后查看。
【CN209298103U】一种便于安装的电子器件散热器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920207672.8(22)申请日 2019.02.19(73)专利权人 上海涌玉文化传播有限公司地址 201203 上海市浦东新区中国（上海）自由贸易试验区祖冲之路1077号2幢2285室(72)发明人 陈光明 (74)专利代理机构 上海宏京知识产权代理事务所(普通合伙) 31297代理人 邓文武(51)Int.Cl.H01L 23/40(2006.01)H01L 23/467(2006.01)G06F 1/20(2006.01)(54)实用新型名称一种便于安装的电子器件散热器(57)摘要本实用新型公开了一种便于安装的电子器件散热器，包括散热器壳罩，所述散热器壳罩左右两侧中部均竖向开设有安装孔，两组所述安装孔相反的一侧与散热器壳罩连通开设有螺纹孔，所述散热器壳罩中部竖向开设有圈孔，所述圈孔内腔后侧竖直固定连接有固定杆。
本实用新型通过在螺纹孔内设置有蝴蝶螺栓，通过旋转蝴蝶螺栓与螺纹孔配合可以将装置与机箱的安装杆固定夹持，安装起来非常方便，无需使用外部工具，较为实用，适合广泛推广与使用。
权利要求书1页 说明书2页 附图2页CN 209298103 U 2019.08.23C N 209298103U权 利 要 求 书1/1页CN 209298103 U1.一种便于安装的电子器件散热器，包括散热器壳罩(1)，其特征在于：所述散热器壳罩(1)左右两侧中部均竖向开设有安装孔(7)，两组所述安装孔(7)相反的一侧与散热器壳罩(1)连通开设有螺纹孔(5)，所述散热器壳罩(1)中部竖向开设有圈孔(6)，所述圈孔(6)内腔后侧竖直固定连接有固定杆(12)，所述固定杆(12)前侧中部竖向固定安装有驱动电机(11)，所述驱动电机(11)的轴杆(10)前端固定连接有扇叶(9)。
2.根据权利要求1所述的便于安装的电子器件散热器，其特征在于：所述圈孔(6)内固定连接有导热圈筒(3)，所述导热圈筒(3)前侧横向固定连通安装有多组等距分布的导热铜管(4)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920433733.2
(22)申请日 2019.04.02
(73)专利权人 济南大学
地址 250022 山东省济南市市中区南辛庄
西路336号
(72)发明人 赵蔚琳 徐郡 王聪伶 王晓智
王波
(74)专利代理机构 济南誉丰专利代理事务所
(普通合伙企业) 37240
代理人 李茜
(51)Int.Cl.
G06F 1/20(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称一种组合热管CPU散热器(57)摘要本实用新型涉及一种组合热管CPU散热器,属于热交换技术领域。
本实用新型包括一个水平平板热管、至少一个U型圆柱热管、至少两个竖直平板热管和至少两个散热风扇；所述的U型圆柱热管竖着放置，水平段为加热段，左、右两侧竖直段为冷凝段；所述的水平平板热管壳体下壁面为加热段，上壁面为冷凝段，内部包裹U型圆柱热管的水平段；所述的竖直平板热管的左右两侧壳体壁面厚度尺寸不等，厚壁一侧为竖直平板热管的加热段，壁面上有尺寸与U型圆柱热管半径相等的槽道，能使U型圆柱热管的竖直段嵌入；壁薄一侧为竖直平板热管的冷凝段，与散热风扇连接。
所述的散热风扇为轴向散热风扇，垂直放置，通
过硅胶粘结剂衔接在竖直平板热管的薄壁上。
权利要求书1页 说明书4页 附图4页CN 209433353 U 2019.09.24
C N 209433353
U
权 利 要 求 书1/1页CN 209433353 U
1.一种组合热管CPU散热器，其特征在于：包括一个水平平板热管、至少一个U型圆柱热管、至少两个竖直平板热管和至少两个散热风扇；所述的U型圆柱热管竖着放置，水平段为加热段，左、右两侧竖直段为冷凝段；所述的水平平板热管壳体下壁面为加热段，上壁面为冷凝段，内部包裹U型圆柱热管的水平段；所述的竖直平板热管的左右两侧壳体壁面厚度尺寸不等，厚壁一侧为竖直平板热管的加热段，壁面上有尺寸与U型圆柱热管半径相等的槽道，能使U型圆柱热管的竖直段嵌入；竖直平板热管壁薄一侧为竖直平板热管的冷凝段，与散热风扇连接；所述的散热风扇为轴向散热风扇，垂直放置，通过硅胶粘结剂衔接在竖直平板热管的薄壁上。
2.如权利要求1所述的组合热管CPU散热器，其特征在于：所述的U型圆柱热管、水平平板热管、竖直平板热管的壳体均为真空密闭，真空密闭的压力为10-3～10-5帕。
3.如权利要求1所述的组合热管CPU散热器，其特征在于：所述的U型圆柱热管、水平平板热管、竖直平板热管的真空密闭壳体内壁面上均附有一层100～400目铜吸液芯丝网。
4.如权利要求1所述的组合热管CPU散热器，其特征在于：所述的U型圆柱热管、水平平板热管、竖直平板热管的真空密闭壳体内充有纳米流体，填充率为15～30%；纳米流体为粒度10～60μm纳米颗粒被分散到去离子水中，通过磁力搅拌20～40分钟和超声振动30～60分钟而获得。
5.如权利要求1所述的组合热管CPU散热器，其特征在于：所述的U型圆柱热管的密闭壳体材质为金属铜，直径为4～6mm，长度为200～240mm；其中水平段长度是40～60mm，左、右两侧立着的竖直段高度为80～100mm。
6.如权利要求1所述的组合热管CPU散热器，其特征在于：所述的水平平板热管密闭壳体材质为铝合金，为水平放置的长方体，高度为10～14mm，其上下表面为正方形，长度和宽度为40～60mm；密闭壳体壁面厚度为1～2mm。
7.如权利要求1所述的组合热管CPU散热器，其特征在于：所述的竖直平板热管的壳体是竖直放置、壁面厚度尺寸不相等的长方体，左右两侧壁面为正方形，长度和宽度为50～80mm；厚壁一侧壳体厚度尺寸为4～6mm，薄壁一侧厚度尺寸为1～2mm。
8.如权利要求1所述的组合热管CPU散热器，其特征在于：所述的散热风扇尺寸为40～80mm，由外壳、叶片和带有小电机的轮毂组成。
9.如权利要求1-8任一项所述的组合热管CPU散热器，其特征在于：所述U型圆柱热管为两个、水平平板热管为一个，竖直平板热管为四个；两个U型圆柱热管并排平行竖着放置；水平平板热管密闭壳体内部包裹有两个U型圆柱热管的水平段；竖直平板热管厚壁一侧壳体外壁面中间有两个与U型圆柱热管半径相等的槽道，能使两个U型圆柱热管的竖直段嵌入；每侧的两个竖直平板热管厚壁一侧槽道相对，且每侧两块竖直平板热管槽道通与同侧两个U型圆柱热管的冷凝段左右两侧相衔接；散热风扇为四个轴向散热风扇，垂直放置，分别通过硅胶粘结剂粘结在四个竖直平板热管的薄壁冷凝段上进行强化散热。
2。
