钢筋平法识图口诀
平法识图口诀大汇总
平法识图口诀大汇总1、平法识图总则口诀03G系列共七本，原有四本未出版，901系列有五本，累计共有十二册，可惜如今全作废，11G三本来替代。
规范更新图集变，施工人员要紧跟，新图集中有提醒，图集施工看版本。
平法图集玄妙多，且听我们仔细说，整体表示有规则，青来教授他首创。
平、截、列表有三种，各种标法要分清。
原位集中分得清，集中标注指贯通，集中含在原位里，一排二排有比例。
英文字头汉拼音，一看便知其原意。
结构理论为基础，有些东西无需记，弄懂以下八个字，就是一个好监理，“符号”和“锚固”，“连接”和“加密”。
符号一定要弄清，“B”是底，“T”是顶，“&”是and(安得），汉语原意是并和与。
锚固基本分两种，“La”和“LaE”，尤其注意非框梁（L），底筋锚固12D。
连接方法有三种，绑扎、机械和焊接，加密也要牢牢记，查表、计算看图集。
再说三本11G，变了的地方有很多，只要弄懂03G，再变心中也有底。
首先钢材有变化，235兆帕的遭抛弃。
其二保护层再加大，现指箍筋至外皮。
其三钢排技术桥梁用，11G图集称并筋。
其四锚固有新说法，改称基本锚固长。
其五顶梁边角柱，增加一个新做法。
柱箍加密几分之几，1/3加密设在嵌固位。
其余变化也挺多，日后编辑飨大家。
2、平法识图之框架结构口诀框架结构有奥秘，听我慢慢说仔细。
抗震非抗样不一，就是抗震也分级，一二三四共四级，非抗脚标少个E，抗震标注“LaE”,锚固长度查图集。
直锚弯锚均可以，至少也得二百五，11G有了新做法，减去50成二百。
底筋一般不连接，过了中线加5D，筏板、地梁和楼梯，非抗、非框、井字梁，悬挑、板筋加条基，以上九种不带E。
遇上框架请慎重，楼梯可能要抗震，悬挑是否要抗震，图纸一般会注明。
框架顶梁边角柱，收顶做法样不一，柱插梁、梁插柱，翻看图集三十七（页)，还有图集五十五，以及图集五十六（页），新图集增加新做法，同径柱筋翻上去。
屋面框柱顶收齐，附加三根不忘记，框支梁、框支柱，翻看图集六十七。
建筑结构平法识图口诀
建筑结构平法识图口诀平法识图总则口诀（1）03G系列共七本，原有四本未出版，901系列有五本，累计共有十二册，可惜今年全作废，11G三本来替代。
规范更新图集变，施工人员要紧跟，新图集中有提醒，图集施工看版本。
平法图集玄妙多，且听我们仔细说，整体表示有规则，青来教授他首创。
平、截、列表有三种，各种标法要分清。
原位集中分得清，集中标注指贯通，集中含在原位里，一排二排有比例。
英文字头汉拼音，一看便知其原意。
结构理论为基础，有些东西无需记，弄懂以下八个字，就是一个好监理，“符号”和“锚固”，“连接”和“加密”。
符号一定要弄清，“B”是底，“T”是顶，“&”是and(安得），汉语原意是并和与。
锚固基本分两种，“La”和“LaE”，尤其注意非框梁（L），底筋锚固12D。
连接方法有三种，绑扎、机械和焊接，加密也要牢牢记，查表、计算看图集。
再说三本11G，变了的地方有很多，只要弄懂03G，再变心中也有底。
首先钢材有变化，235兆帕的遭抛弃。
其二保护层再加大，现指箍筋至外皮。
其三钢排技术桥梁用，11G图集称并筋。
其四锚固有新说法，改称基本锚固长。
其五顶梁边角柱，增加一个新做法。
柱箍加密几分之几，1/3加密设在嵌固位。
其余变化也挺多，日后编辑飨大家。
平法识图之框架结构口诀（二）框架结构有奥秘，听我慢慢说仔细。
抗震非抗样不一，就是抗震也分级，一二三四共四级，非抗脚标少个E，抗震标注“LaE”,锚固长度查图集。
直锚弯锚均可以，至少也得二百五，11G有了新做法，减去50成二百。
底筋一般不连接，过了中线加5D，筏板、地梁和楼梯，非抗、非框、井字梁，悬挑、板筋加条基，以上九种不带E。
遇上框架请慎重，楼梯可能要抗震，悬挑是否要抗震，图纸一般会注明。
框架顶梁边角柱，收顶做法样不一，柱插梁、梁插柱，翻看图集三十七（页)，还有图集五十五，以及图集五十六（页），新图集增加新做法，同径柱筋翻上去。
屋面框柱顶收齐，附加三根不忘记，框支梁、框支柱，翻看图集六十七。
钢筋新平法速记心法口诀
钢筋新平法速记心法口诀一、钢筋工程心法总诀钢筋锚固插多深——重点弄清伸入点位置。
直弯机械三锚分——直锚，弯锚，机械锚。
斜钩钢板焊短筋——101图集35页3个小图形及说明。
直锚查表按砼号——101图集33~34页。
乘以直径哪类筋——上述两表左列，钢筋种类与直径，根据1，2行砼强度等级。
直锚不够弯锚拐——弯锚拐长15D。
零点四倍才是真——变锚伸入支座水平段0.4D锚固值。
零点七锚记在心——无论抗震非抗震，长度均锚0.7D。
非框架梁直锚短——十二倍D己够深。
构造腰筋十五倍——抗扭腰筋同主筋。
二、箍筋心法总诀箍筋鹰钩属必须——钩长十倍平直段，七十五毫不短于，计算料长加3 D。
抗剪加密分三种——二倍梁高震一级，二三四级1.5D，非框非震不加密。
复合内箍重叠边——计算内尺费心机, 勿忘減去保护层, 依照外箍细分析. 先去角筋两半径, 再除纵根减掉一. 包含几格乘上几, 至此未完别着急. 回头再加两半径, 再加型差三毫米.三、支座上筋心法总诀支座上铁负弯矩——反梁弯矩则相反。
端头锚固是务必，伸入净跨有分别，端跨中跨须注意。
一排跨内三分一，二排跨内四分一，非框边跨五分一，所有中跨一样地，中跨两边取大值，跨度太小连一起。
四、吊筋心法总诀主次梁相交用吊筋——二十倍D上平伸，次梁两边各加五，下平总加十公分，斜长角度梁高取，八百毫米来划分，小于八百四十五，45度乘上1.414，60度乘上1.155，下料长度减四倍，高度平度多用心。
五、腰筋拉筋心法总诀腰筋拉筋不可分——拉筋定要钩箍筋，梁净高超四十五，梁的两侧设腰筋，腰筋间距规二百，腰筋作用字母分，构造腰筋G打头，抗扭腰筋前加N，构造腰锚十五D，抗扭腰锚同主筋，拉筋鹰钩与箍同，内尺外加两箍筋，间距加倍梅花点，预绑交叉要当心。
六、平法识图口诀大汇总1、平法识图总则口诀纯底色大边距大段内容03G系列共七本，原有四本未出版，901系列有五本，累计共有十二册，可惜今年全作废，11G三本来替代。

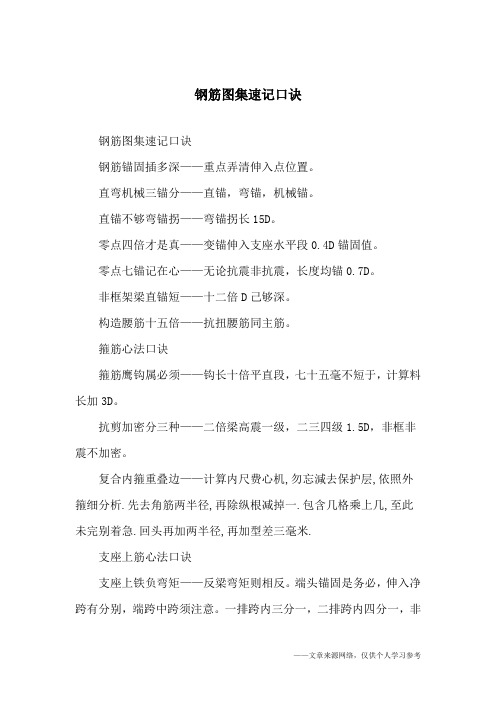

钢筋图集速记口诀
钢筋图集速记口诀钢筋图集速记口诀钢筋锚固插多深——重点弄清伸入点位置。
直弯机械三锚分——直锚，弯锚，机械锚。
直锚不够弯锚拐——弯锚拐长15D。
零点四倍才是真——变锚伸入支座水平段0.4D锚固值。
零点七锚记在心——无论抗震非抗震，长度均锚0.7D。
非框架梁直锚短——十二倍D己够深。
构造腰筋十五倍——抗扭腰筋同主筋。
箍筋心法口诀箍筋鹰钩属必须——钩长十倍平直段，七十五毫不短于，计算料长加3D。
抗剪加密分三种——二倍梁高震一级，二三四级1.5D，非框非震不加密。
复合内箍重叠边——计算内尺费心机,勿忘減去保护层,依照外箍细分析.先去角筋两半径,再除纵根减掉一.包含几格乘上几,至此未完别着急.回头再加两半径,再加型差三毫米.支座上筋心法口诀支座上铁负弯矩——反梁弯矩则相反。
端头锚固是务必，伸入净跨有分别，端跨中跨须注意。
一排跨内三分一，二排跨内四分一，非框边跨五分一，所有中跨一样地，中跨两边取大值，跨度太小连一起。
详解：支座上铁负弯矩，负弯矩钢筋，除反梁以外，通常均设置在支座的上部，反梁则正相反，端头锚固是务必，负弯矩钢筋，在梁端头的锚固十分重要，千万不可轻视，点这免费下载施工技术资料伸入净跨有分别，负弯矩钢筋，伸入梁内净跨度的尺寸是有分别的，端跨中跨须注意，区别在于，一排和二排的不同，还有端跨和中跨的不同，一排跨内三分一，位于一排的负弯矩筋，伸入梁净跨度内的长度为，三分之一梁净跨度，二排跨内四分一，位于二排的负弯矩筋，伸入梁净跨度内的长度为，四分之一梁净跨度，非框边跨五分一，位于非框架梁内的负弯矩筋一排，在边跨，伸入梁净跨度内的长度为，五分之一梁净跨度，所有中跨一样地，无论框架非框架，抗震非抗震，对于中跨，负弯矩筋的构造要求都一样，中跨两边取大值，当中跨两边的净跨度值不一致时，负弯矩筋两头均按大跨的跨度值计算，跨度太小连一起，当边跨或中跨的跨度太小时，就直接把负弯矩筋连通通过去，而不截断，吊筋心法口诀主次梁相交用吊筋——二十倍D上平伸，次梁两边各加五，下平总加十公分，斜长角度梁高取，八百毫米来划分，小于八百四十五，45度乘上1.414，60度乘上1.155，下料长度减四倍，高度平度多用心。
平法钢筋识图
一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
平法识图独立基础钢筋识图与计算
钢筋构成
建筑工程中构件的钢筋骨架： 笼式：柱，梁，桩 网片式：独立基础、条形基础、筏 板、板、部分剪力墙、承台、楼梯
配筋构成表
B
(X、Y)DJJDJPFra bibliotek配筋构成表
重点掌握独立基础的以下配筋构造
配筋部位
情况
示例
① 两向配筋不同：
独立基础底板底部 配 筋 （ 以 B代表各
X向配筋以X打头，Y向 钢筋以Y打头
——配筋：底板顶部配筋
T：7 18＠100/Φ10＠200
1.以“T”打头，代表各种独立基础底板的顶部配筋 ① 双柱独立基础底板顶部配筋通常对称分布在双柱
中心线两侧，注写为： 先平行于轴线的双柱间纵向受力钢筋/后垂直于双柱
轴线的内侧分布筋。 当纵向受力筋在基础底板顶面非满布时，应注明总
根数；没注明总根数的，表示沿基础底板顶面满 布。 “T”后先注写受力筋（长方向），再注写分布筋（ 短方向），并用“ / ”分开。
1.建筑工程常见基础形式
建筑工程中常见的基础形式有：
➢独立基础、桩承台 ➢条形基础（梁板式、板式） ➢筏型基础（梁式、板式）
独立基础
独立基础一般用于框架结构中，又称为独立柱 基，见图左，独立基础的钢筋效果见图右。
条形基础
指基础长度 远远大于宽度 的一种基础形 式，布置在一 条轴线上且与 两条以上轴线 相交，见图上， 其钢筋效果见 图下。
2.按照图中标注，轴线 和 相交处的基础底面 标高（相对标高）应为:
A. -1.500 B. -1.800 C. -3.300 D. 4.200
【B】
知识回顾——钢筋计算
➢书上图1-16 ➢请计算此独 立基础底部钢 筋工程量。
新课讲解——独立基础钢筋计算
钢筋图集快速记忆口诀分享(干货)
钢筋图集快速记忆口诀分享（干货）在工程人的工作中,图纸是语言,图集是工具,看懂图纸、熟悉图集都是工程人必备的基本技能.不过相对于图纸,看懂图集更有难度.很多盆友吐槽：钢筋图集要求太多我记不住怎么办？为了帮助大家更好熟悉钢筋图集,整理了钢筋图集记忆口诀,并且这些口诀还附带解析.（温馨提示：在理解知识的基础上记忆口诀效果会更好,另外利用口诀记忆只是一种学习方法,大家根据自己的学习习惯选择）1钢筋锚固插多深——重点弄清伸入点位置.直弯机械三锚分——直锚,弯锚,机械锚.斜钩钢板焊短筋——101图集35页3个小图形及说明.直锚查表按砼号——101图集33~34页.乘以直径哪类筋——上述两表左列,钢筋种类与直径,根据1,2行砼强度等级.直锚不够弯锚拐——弯锚拐长15D.零点四倍才是真——变锚伸入支座水平段0.4D锚固值.零点七锚记在心——无论抗震非抗震,长度均锚0.7D.非框架梁直锚短——十二倍D己够深.构造腰筋十五倍——抗扭腰筋同主筋.2箍筋心法口诀箍筋鹰钩属必须——钩长十倍平直段,七十五毫不短于,计算料长加3D.抗剪加密分三种——二倍梁高震一级,二三四级1.5D,非框非震不加密.复合内箍重叠边——计算内尺费心机,勿忘減去保护层,依照外箍细分析.先去角筋两半径,再除纵根减掉一.包含几格乘上几,至此未完别着急.回头再加两半径,再加型差三毫米.详解箍筋鹰钩属必须,从有101图集开始,凡属箍筋,均要求做成135度的斜弯钩.内净尺寸最适宜,箍筋在计算时,可按外包尺寸和内净尺寸,唯有内净尺寸最符合施工实际.钩长十倍平直段,箍筋斜弯钩的平直段长度,第一点要求不小于直径的10倍d.七十五毫不短于,箍筋斜弯钩的平直段长度,第二点要求不小于75毫米.二级**选大值,上述两点要求在实际算料时,要采取较大的数值.计算料长加三d,箍筋因为按内净尺寸计算,弯成之后出现长度缩减,所以在下料长度计算时,要额外增加3倍d.抗剪加密分三种,箍筋加密,是为了承担梁的剪力,箍筋在梁中,加密的情况总分为3种,二倍梁高震一级,当用于一级抗震时,在梁支座根部,加密长度为2倍的梁高度.二三四级一点五,当用于二三四级抗震时,在梁支座根部,加密的长度为1.5倍的梁高度.非框非震不加密,不是框架梁,不是抗震要求的梁,箍筋都不设置加密.复合内箍重叠边,当出现复合箍筋时,提倡大箍套小箍,其内箍的重叠边计算非同往常；计算内尺费心机,计算内箍的重叠边,需要花费心思,认真对待,不是一般人能够算得准.勿忘减去保护层,计算时,千万不要忘记减去钢筋的保护层,第一件事就是要先减保护层；依照外箍细分析,内箍的计算,首先要依照外箍来仔细分析它的各项数值关系；先去角筋两半径,计算内箍,依照外箍筋减去两个纵筋的半径；再除纵根减掉一,减去半径之后,才是纵筋的均分起止线段,去掉1根纵筋数,为1格；包含几格乘上几,如果内箍所含的纵筋不是1格,那么有几格就乘上几；至此未完别着急,一般情况下,计算到这里,就忽视了下两步的计算过程,使计算结果不准确；回头再加两半径,到此时,千万别忘了,回头再加上两个纵筋的半径；再加型差三毫米,这还不算完,还要再加上成型和绑扎时所出现的偏差,通长值为3毫米；此为箍筋心法诀,这是计算箍筋的重要心法口诀；各位盆友需牢记.重点是要记住计算过程的各个步骤,口诀仅供参考,能够帮助加深记忆.3支座上筋心法口诀支座上铁负弯矩——反梁弯矩则相反.端头锚固是务必,伸入净跨有分别,端跨中跨须注意.一排跨内三分一,二排跨内四分一,非框边跨五分一,所有中跨一样地,中跨两边取大值,跨度太小连一起.详解：支座上铁负弯矩,负弯矩钢筋,除反梁以外,通常均设置在支座的上部,反梁则正相反；端头锚固是务必,负弯矩钢筋,在梁端头的锚固十分重要,千万不可轻视；伸入净跨有分别,负弯矩钢筋,伸入梁内净跨度的尺寸是有分别的；端跨中跨须注意,区别在于,一排和二排的不同,还有端跨和中跨的不同；一排跨内三分一,位于一排的负弯矩筋,伸入梁净跨度内的长度为,三分之一梁净跨度；二排跨内四分一,位于二排的负弯矩筋,伸入梁净跨度内的长度为,四分之一梁净跨度；非框边跨五分一,位于非框架梁内的负弯矩筋一排,在边跨,伸入梁净跨度内的长度为,五分之一梁净跨度；所有中跨一样地,无论框架非框架,抗震非抗震,对于中跨,负弯矩筋的构造要求都一样；中跨两边取大值,当中跨两边的净跨度值不一致时,负弯矩筋两头均按大跨的跨度值计算；跨度太小连一起,当边跨或中跨的跨度太小时,就直接把负弯矩筋连通通过去,而不截断；此为负弯心法诀,这是负弯矩钢筋心法重要口诀；众位盆友须在意.通过口诀记忆,加深理解,便于在实际工作中应用.4吊筋心法口诀主次梁相交用吊筋——二十倍D上平伸,次梁两边各加五,下平总加十公分；斜长角度梁高取,八百毫米来划分,小于八百四十五,45度乘上1.414,60度乘上1.155；下料长度减四倍,高度平度多用心.详解：主次梁交用吊筋,凡属主次梁相交处,在主梁中多数都用到吊筋；二十倍d上平伸,吊筋上部两个平直段的长度为其直径的20倍d.次梁两边各加五,吊筋下部一个平直段的长度为,次梁宽度每一边加上5公分；下平总加十公分,吊筋下部一个平直段的长度为,次梁宽度总共加上10公分；斜长角度梁高取,吊筋的斜长段,根据梁高度取值；八百毫米来划分,以梁高800毫米作为分界线；小于八百四十五,当梁高小于或等于800毫米时,斜长段的弯起角为45度；一四一四2方根对于45度角,采用根号2,即1.414系数；大于八百六十度当梁高大于800毫米时,斜长段的弯起角为60度；一一五五系数真,对于60度角,所采用的系数为1.155,用箍筋内尺高度乘此系数.下料长度减四d,吊筋的下料长度,要减去4倍d的弯曲延伸率；高度平度多用心.吊筋弯成后的高度要认真检验,是否符合梁高要求,还要检查平整度,不可偏斜.5腰筋拉筋心法口诀腰筋拉筋不可分——拉筋定要钩箍筋,梁净高超四十五,梁的两侧设腰筋,腰筋间距规二百,腰筋作用字母分,构造腰筋G打头,抗扭腰筋前加N,构造腰锚十五D,抗扭腰锚同主筋,拉筋鹰钩与箍同,内尺外加两箍筋,间距加倍梅花点,预绑交叉要当心.详解：腰筋拉筋不可分,凡属有腰筋的同时,都应当设有拉筋,以便钩住腰筋；拉筋定要钩箍筋,拉筋不光要钩住腰筋,重点是要钩住腰筋外面的箍筋,这是必须的应知内容.梁净高超四十五,见101图集第63页64页,梁净高代号：hw,当梁净高超过45公分时；梁的两侧设腰筋,在该梁的两侧,就要增设腰筋；腰筋间距规二百,腰筋的间距,规定为小于或等于200毫米；腰筋作用字母分,腰筋的作用,用英文字母来区分；构造腰筋G打头,如：G2φ12；抗扭腰筋前加N,如：N2φ14；构造腰锚十五d,构造腰筋的锚固长度为其直径的15倍d；抗扭腰锚同主筋.抗扭腰筋的锚固长度与受力纵筋相同；拉筋鹰钩与箍同,拉筋的弯钩,和箍筋一样；内尺外加两箍筋.拉筋在计算时,务必采用内净尺寸,为箍筋的内净尺寸外加两个箍筋直径；间距加倍梅花点,拉筋的间距,一般为箍筋间距的2倍,并且各排之间呈梅花形交错布置；预绑交叉要当心.有腰筋的梁在预制绑扎时,要格外当心,绑完腰筋以后,给安装造成不便.这些记忆口诀,大家用得可还行？最后要提醒大家：钢筋图集它仅是个工具,没有人规定说你必须把标准图集记住.说是要熟悉图集,我们最终要学的是如何利用图集解决工作中遇到的问题.所以别光顾着苦背图集,大家还是要多动手操作,遇到不懂的多翻图集,这样也能加深你对图集的理解和记忆.。
史上最全平法图集顺口溜,过来看看？
史上最全平法图集顺口溜，过来看看？很多人反映平法图集看了很多遍都记不住，我们在工作中也碰到同样的问题，后来笔者想了一个办法，把平法图集编制成顺口溜，记住的概率会大大增加。
提醒大家注意，以下内容对于那些对平法图集比较熟悉的朋友是管用的，因为顺口溜只能起到提示的作用，如果对平法图集很陌生，这种顺口溜是起不到作用的。
柱子平法的顺口抗锚为界比基厚：插筋拐头的计算是以抗震锚固长度与基础厚度作比较来判断的。
低拐15高拐6，6d 150取最牛：当基础厚度小于锚固长度的时候是15d，当基础厚度大于锚固长度的时候是6d和150取大。
基为嵌固3分1：基础为嵌固部分时，露出长度为1/3净高。
基非嵌固6分1，61大边取第一：基础为非嵌固时，露出长度为1/6净高，1/6净高还要与柱子大边与500比较取最大值。
首为嵌固3分1：当首层为嵌固端时漏出长度为1/3净高。
首非嵌固6分1，61大边取第一：当首层为非嵌固端时，漏出长度为1/6净高、柱子大边与500取大值。
直锚到顶减保护：当柱支撑的梁截面高度比较高的时候，伸入梁节点内的长度为梁高减去保护层。
弯锚12 90度：当梁高比较低的时候，柱纵筋伸入到梁顶弯折90度，弯折长度为12d。
边角外筋1.5当柱筋为边角柱外侧纵筋或角筋时，柱纵筋伸入梁内总体长度为1.5倍的基本锚固长度。
5d为界判加密：柱子基础箍筋是否加密，是以柱基外侧保护层5d为分界线的。
保护大于5倍d，下起百五（150）上起百（100），间距小于等五百（500）：当保护层大于5d时，下面起步为150，上边起步为100，间距小于等于500。
保护小于等5d，箍筋直径4分d：当外侧保护层小于等于5d时，箍筋直径不能小于插筋最大直径的1/4。
间距10d 100比，两值取小要牢记：箍筋间距为10d与100取小。
层底非连361：层底非连接区为1/3或1/6净高。
节下非连6分1：节点下非连接区为1/6净高（还与柱大边与500取大）。
节点非连均加密：节点与非连接区均为加密区。
钢筋平法识图及算量入门
其他钢筋计算同首跨钢筋计算。 ﻫ三、尾跨钢筋计算 ﻫ类似首跨钢筋计算 ﻫ
四、悬臂跨钢筋计算 ﻫ1、主筋 ﻫ 软件配合03G101-1,在软件中主要有六种形式的悬臂钢筋，如下图所示 ﻫ
ﻫﻫ7、吊筋 ﻫ吊筋长度=2＊锚固+2*斜段长度+次梁宽度＋２*50，其中框梁高度>800mm 夹角=60°
≤８00mｍ 夹角=45° ﻫ二、中间跨钢筋的计算
1、中间支座负筋
中间支座负筋：第一排为Ln/3+中间支座值＋Ln/3;
第二排为Ｌn/4+中间支座值+Lｎ/4 ﻫ注意:当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时,其钢筋长度: ﻫ第一排为该跨净跨长+(Lｎ／３+前中间支座值)+（Ｌn／３+后中间支座值)；
2、端支座负筋 ﻫ 端支座负筋长度:第一排为Ln/3+端支座锚固值； ﻫ 第二排为Lｎ／4+端支座锚固值 ﻫ3、下部钢筋
下部钢筋长度=净跨长＋左右支座锚固值 ﻫ注意:下部钢筋不论分排与否，计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息。 ﻫ以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢? ﻫ 现在我们来总结一下以上三类钢筋的支座锚固判断问题:
支座宽≥Ｌae且≥0．5Hｃ＋5d,为直锚,取Max{Laｅ,0．５Hc+5d }。
钢筋的端支座锚固值＝支座宽≤Ｌaｅ或≤0.5Hc＋５ｄ，为弯锚,取Max{Ｌae，支座宽度-保护层＋1５d ｝。 ﻫ钢筋的中间支座锚固值＝Max{Lae，0.５Ｈc+5d ｝
钢筋施工实战记忆口诀(根据16G101改)
钢筋锚固心法总诀钢筋锚固插多深, 钢筋锚固即本构件的钢筋伸入彼构件之内的全长度。
重点弄清伸入点位置.直弯机械三锚分, 钢筋锚固分为三种：直锚；弯锚和机械锚，在16G101—1图集第59页左侧中部.直锚查表按砼号, 16G101—1图集第58页受拉钢筋锚固长度la，受拉钢筋抗震锚固长度laE。
乘以直径哪类筋, 看上述两个表的左列，钢筋种类及抗震等级，根据第1、2行的混凝土强度等级及钢筋直径。
直锚不够弯锚拐，当直锚构件宽度达不到规定尺寸时，应采用弯锚,钢筋端头加15d直角钩。
零点四倍才是真，当采用弯锚时，其伸入支座内的长度，取0.4倍的锚固长度.弯锚拐长十五d, 当采用弯锚时，钢筋端头弯成直角钩，直角钩长为钢筋直径的15倍d。
上铁下铁力千钧，无论上排纵筋和下排纵筋，对于框架梁,在端头都要达到锚固数值.机械锚固分三类, 见101图集第59页左侧上部的6个小图形及说明文字。
弯钩钢板焊短筋，（a）（b）为弯钩,(c)(d）为短筋,（e）为钢板，(f)为螺栓锚头。
弯钩短筋长Nd，(a）90°弯钩的平直段长度为12d,（b)135°弯钩的平直段长度为5d,（c）短筋长度为5d，(d）末端两侧贴焊锚筋3d。
零点六锚记在心，无论抗震与非抗震，锚入长度均0。
6倍的基本锚固长度。
非框架梁直锚短，非框架梁的锚固长度和框架梁不是一样的。
十二倍d已够深，非框架梁的下部纵筋锚固长度为其直径的12倍d.腰筋构造十五d，构造腰筋的锚固长度为直径的15倍d.腰筋抗扭同主筋，抗扭腰筋的锚固长度与下部受力纵筋相同.箍筋心法总诀二十二句箍筋鹰钩属必须，从有G101图集开始,凡属箍筋，均要求做成135度的斜弯钩。
内净尺寸最适宜，箍筋在计算时，可按外包尺寸和内净尺寸，唯有内净尺寸最符合施工实际。
钩长十倍平直段, 箍筋斜弯钩的平直段长度,第一点要求不小于直径的10倍d。
七十五毫不短于，箍筋斜弯钩的平直段长度，第二点要求不小于75毫米.二级限制选大值, 上述两点要求在实际算料时，要采取较大的数值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋平法识图口诀
平法识图总则口诀（一）
03G系列共七本，原有四本未出版，
901系列有五本，累计共有十二册，
可惜今年全作废，11G三本来替代。
规范更新图集变，建筑人员要紧跟，
新图集中有提醒，图集施工看版本。
平法图集玄妙多，且听我们仔细说，
整体表示有规则，青来教授他首创。
平、截、列表有三种，各种标法要分清。
原位集中分得清，集中标注指贯通，
集中含在原位里，一排二排有比例。
英文字头汉拼音，一看便知其原意。
结构理论为基础，有些东西无需记，
弄懂以下八个字，就是一个好原则，
“符号”和“锚固”，“连接”和“加密”。
符号一定要弄清，“B”是底，“T”是顶，
“&”是and(安得），汉语原意是并和与。
锚固基本分两种，“La”和“LaE”，
尤其注意非框梁（L），底筋锚固12D。
连接方法有三种，绑扎、机械和焊接，
加密也要牢牢记，查表、计算看图集。
再说三本11G，变了的地方有很多，
只要弄懂03G，再变心中也有底。
首先钢材有变化，235兆帕的遭抛弃。
其二保护层再加大，现指箍筋至外皮。
其三钢排技术桥梁用，11G图集称并筋。
其四锚固有新说法，改称基本锚固长。
其五顶梁边角柱，增加一个新做法。
柱箍加密几分之几，1/3加密设在嵌固位。
其余变化也挺多，日后编辑飨大家。
平法识图之框架结构口诀（二）
框架结构有奥秘，听我慢慢说仔细。
抗震非抗样不一，就是抗震也分级，
一二三四共四级，非抗脚标少个E，
抗震标注“LaE”,锚固长度查图集。
直锚弯锚均可以，至少也得二百五，
11G有了新做法，减去50成二百。
底筋一般不连接，过了中线加5D，
筏板、地梁和楼梯，非抗、非框、井字梁，悬挑、板筋加条基，以上九种不带E。
遇上框架请慎重，楼梯可能要抗震，
悬挑是否要抗震，图纸一般会注明。
框架顶梁边角柱，收顶做法样不一，柱插梁、梁插柱，翻看图集三十七（页)，还有图集五十五，以及图集五十六（页），新图集增加新做法，同径柱筋翻上去。
屋面框柱顶收齐，附加三根不忘记，框支梁、框支柱，翻看图集六十七。
柱筋伸到上层顶板里，能通则痛不忘记。
梁柱交接核心区，并箍乱放不允许，汶川地震有教训，没有加密出问题。
有个强条提醒你，强屈、超强和延伸率，如果复试不合格，钢筋再好也要扔出去。
材料采购请注意，不带“E”钢筋不要买。
有得图纸不规范，符号标注很混乱，“L”和“LL”分不清，两种要求大不同，不合规范难监理，你要据理提问题，让其改正是目的，方能做个好人才。
平法识图之剪力墙结构（三）连、暗、边框梁三类，各种暗柱有十种，墙身、墙柱和墙梁，全属剪力墙范畴里，柱非柱、梁非梁，作为监理要懂得。
水平筋外侧通过去，拉钩勾住不忘记，加强部位是约束，拉钩一般要加密，
构造（边缘）箍筋不算计，拉钩设置按图纸。
墙柱上升要连接，绑扎、机械和焊接，绑扎搭接LaE, 1.2系数乘上去。
接头错位五百几，上下搭接有距离，
对焊离地五百起，上下之间35D。
新图集里新规定，只是绑扎有了新做法，70页里寻奥秘，各位监理看仔细。
平法图集之筏形基础（四）
筏型基础分两类，梁板平板样不一，
多种结构都在用，锚固一般不抗震。
主次梁紧靠地，叫成地梁也可以，
它和正梁有区别，上受拉来下受压，
做法反过就可以，但是计算有差别。
正梁说的是净跨，地梁是从轴线起，
新的图集有变化，非贯通也是指净跨。
连接区域也有别，加密标注更不一，
柱子插在梁里面，抗震锚固看图集，
平板纵筋谁压谁，一般写在图纸里，
如果设计未注明，短跨筋底下和顶上，
端部收边要注意，均分外伸不外伸，
板厚板薄有关系，对照图集看仔细。
筏型基础平板式，亦称无梁满堂红，
另有一类即平板，其中一类板带分，底部附加非贯通，插空设置放其中，其它做法均类同，只是细节有区分，图集就是活字典，离开了它就不行。
