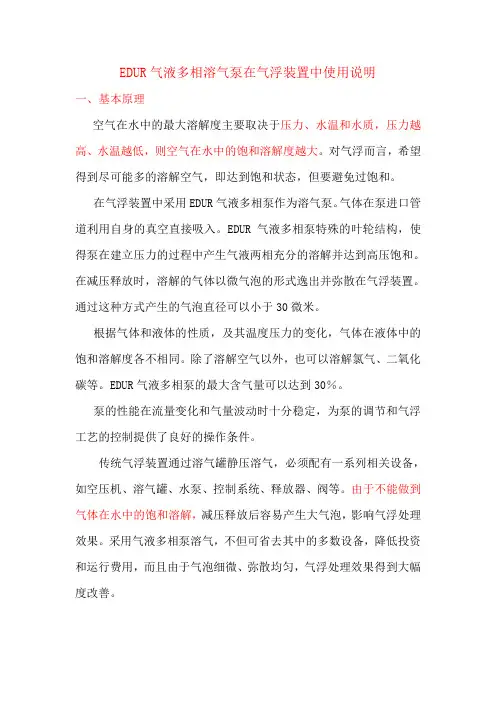

溶气泵介绍
EDUR气液多相溶气泵在气浮装置中使用说明一、基本原理空气在水中的最大溶解度主要取决于压力、水温和水质，压力越高、水温越低，则空气在水中的饱和溶解度越大。
对气浮而言，希望得到尽可能多的溶解空气，即达到饱和状态，但要避免过饱和。
在气浮装置中采用EDUR气液多相泵作为溶气泵。
气体在泵进口管道利用自身的真空直接吸入。
EDUR气液多相泵特殊的叶轮结构，使得泵在建立压力的过程中产生气液两相充分的溶解并达到高压饱和。
在减压释放时，溶解的气体以微气泡的形式逸出并弥散在气浮装置。
通过这种方式产生的气泡直径可以小于30微米。
根据气体和液体的性质，及其温度压力的变化，气体在液体中的饱和溶解度各不相同。
除了溶解空气以外，也可以溶解氯气、二氧化碳等。
EDUR气液多相泵的最大含气量可以达到30％。
泵的性能在流量变化和气量波动时十分稳定，为泵的调节和气浮工艺的控制提供了良好的操作条件。
传统气浮装置通过溶气罐静压溶气，必须配有一系列相关设备，如空压机、溶气罐、水泵、控制系统、释放器、阀等。
由于不能做到气体在水中的饱和溶解，减压释放后容易产生大气泡，影响气浮处理效果。
采用气液多相泵溶气，不但可省去其中的多数设备，降低投资和运行费用，而且由于气泡细微、弥散均匀，气浮处理效果得到大幅度改善。
与射流泵溶气系统管道溶气相比，EDUR多相流泵的溶气是在泵的多级升压过程中完成的，气体溶解度容易控制，溶解效果更理想。
采用EDUR多相流泵的气浮处理效率远远优于射流泵溶气系统。
二、EDUR泵的性能参数为了最多地俘获悬浮物，气浮中的气泡应尽可能小，并分布均匀。
EDUR多相泵能产生小于30微米的气泡，达到了最理想的效果。
下图为减压后的气泡大小和饱和压力的关系（介质：空气和水，温度20 ºC）。
EDUR泵的选用原则如下：1、流量可根据工艺要求确定溶气水流量，一般可按气浮处理水量的25%-35%考虑。
2、压力参照右图。
介质减压后的气泡大小和饱和压力的关系图。
溶气气浮操作说明
气浮操作说明操作规程江苏泉溪环保设备有限公司气浮操作规程本套设备包括调节池，气浮池，溶气罐，水泵等电机设备。
本设备电源采用三相四线制。
380v本设备采用手动控制，污水泵为手动控制。
一开机准备1）检查电源电压是否正常，电器控制系统正常，电机运行正常，运行方向正确。
2）设备第一次开机时，应采用清水按流程示意流经设备和管道，检查设备和管道中有无异物。
3）长期停机后第一次开机，应手动转电机，检查其是否转动灵活。
二设备开机1 配药1）将水和药投入加药桶内，开启搅拌机，将药搅拌均匀。
PAC配制浓度为30%，PAM配制浓度为0.3%。
（PAM搅拌时间不低于35分钟）2 配制溶气水打开溶气罐进水阀，进气阀。
启动空压机和溶气泵，将水位保持在1/3—1/2之间。
压力在0。
25—0。
35Mpa.配置溶气水时不能开启出水阀门。
1）打开溶气水出水阀，调节溶气水使其在气浮接解池内分布均匀。
2）打开污水进水阀，加药阀。
开启污水泵和加药泵。
调节污水进水量。
3）观察沉淀池水中的矾花的大小，调节加药量（矾花颗粒直径为1mm以上最佳）定期给污泥池排泥和气浮刮渣。
(渣厚3—5厘米)三设备停机1)先关闭污水泵,再关加药泵,然后关闭加药泵出药阀.2)启动刮渣机.刮清气浮池上部浮渣,关闭刮渣机.3)停止进水十分钟后关闭溶气罐进水阀和进气阀.然后关闭管道泵,空压机.4)关闭总电源.四、日常维护1、每周检查1）检查设备的电气线路和停止功能是否正常；2）检查设备的运行状态是否平稳，是否有异常响声。
2、每日检查1）检查整机运行是否正常，是否有异常响声；2）每天至少运行一次, 每次至少运行60分钟; 3、减速机中的润滑油需定期更换，一般设备投入正常使用，运转半个月后需更换新油，以后每隔三个月更换一次油，平时应注意减速器油位（具体维护参见减速机使用说明书）。
五注意事项1)设备必须定有专人操作2) 溶气罐最高运行压力不得超过0.4Mp a。
3) 调节设备进水量时注意水泵出水水管内压力不易太大，以避免水泵负荷太大，影响水泵的使用寿命。

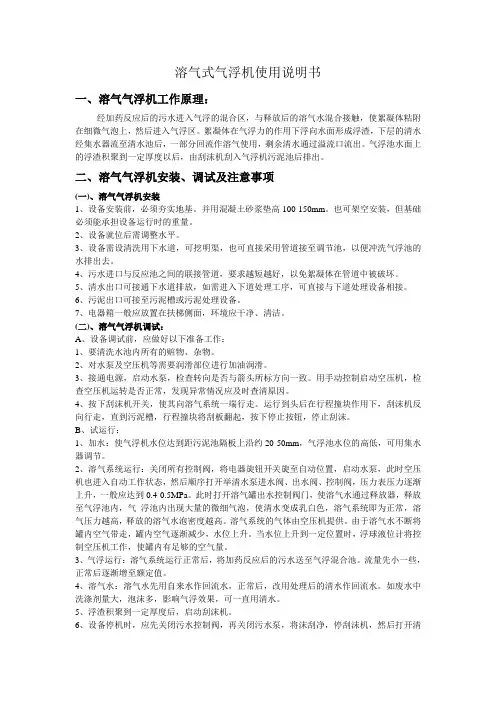

气浮使用说明书
溶气式气浮机使用说明书一、溶气气浮机工作原理：经加药反应后的污水进入气浮的混合区，与释放后的溶气水混合接触，使絮凝体粘附在细微气泡上，然后进入气浮区。
絮凝体在气浮力的作用下浮向水面形成浮渣，下层的清水经集水器流至清水池后，一部分回流作溶气使用，剩余清水通过溢流口流出。
气浮池水面上的浮渣积聚到一定厚度以后，由刮沫机刮入气浮机污泥池后排出。
二、溶气气浮机安装、调试及注意事项(一)、溶气气浮机安装1、设备安装前，必须夯实地基。
并用混凝土砂浆垫高100-150mm。
也可架空安装，但基础必须能承担设备运行时的重量。
2、设备就位后需调整水平。
3、设备需设清洗用下水道，可挖明渠，也可直接采用管道接至调节池，以便冲洗气浮池的水排出去。
4、污水进口与反应池之间的联接管道，要求越短越好，以免絮凝体在管道中被破坏。
5、清水出口可接通下水道排放，如需进入下道处理工序，可直接与下道处理设备相接。
6、污泥出口可接至污泥槽或污泥处理设备。
7、电器箱一般应放置在扶梯侧面，环境应干净、清洁。
(二)、溶气气浮机调试：A、设备调试前，应做好以下准备工作：1、要清洗水池内所有的赃物、杂物。
2、对水泵及空压机等需要润滑部位进行加油润滑。
3、接通电源，启动水泵，检查转向是否与箭头所标方向一致。
用手动控制启动空压机，检查空压机运转是否正常，发现异常情况应及时查清原因。
4、按下刮沫机开关，使其向溶气系统一端行走。
运行到头后在行程撞块作用下，刮沫机反向行走，直到污泥槽，行程撞块将刮板翻起，按下停止按钮，停止刮沫。
B、试运行：1、加水：使气浮机水位达到距污泥池隔板上沿约20-50mm，气浮池水位的高低，可用集水器调节。
2、溶气系统运行：关闭所有控制阀，将电器旋钮开关旋至自动位置，启动水泵，此时空压机也进入自动工作状态，然后顺序打开举清水泵进水阀、出水阀、控制阀，压力表压力逐渐上升，一般应达到0.4-0.5MPa。
此时打开溶气罐出水控制阀门，使溶气水通过释放器，释放至气浮池内，气浮池内出现大量的微细气泡，使清水变成乳白色，溶气系统即为正常，溶气压力越高，释放的溶气水泡密度越高。
溶气气浮机的操作要求
溶气气浮机的操作要求一、前言在水处理过程中，溶气气浮机是一种特别紧要的设备。
它可以有效地去除水中的浮游物和沉淀物，提高水质，保障供水安全和环境保护。
为了保证溶气气浮机的正常运行，必需依照严格的操作要求进行操作和维护。
本文将认真介绍溶气气浮机的操作要求。
二、操作前的准备工作在操作溶气气浮机之前，必需检查设备的各项参数是否正常，包括以下几个方面：2.1 电气系统检查电源线路是否完好，电缆是否接地牢靠，电缆通道是否畅通无阻，掌控柜的仪表是否正常。
同时，还需要检查掌控柜内的开关、按钮等操作设备是否完好。
2.2 空气系统检查空气压缩机、空气过滤器、空气调配管道等设备是否正常，并适时清洗过滤器和排水，确保空气供应的稳定和干燥。
2.3 溶气系统检查溶气池的填料是否完好，压缩空气是否能够稳定地进入溶气池的底部，并检查溶气泵、输送管道等设备是否正常。
2.4 流体系统检查水泵、流量计、管道、喷嘴、浮选装置等部件是否存在漏水、堵塞等问题，确保流体系统的正常运行。
三、操作流程3.1 开机准备在进行开机前，需要依照步骤进行以下操作：1.打开电源开关。
2.打开压缩空气开关，检查空气系统是否正常。
3.打开溶气泵开关，检查溶气系统是否正常。
4.打开水泵开关，检查流体系统是否正常。
3.2 运行操作1.将待处理的水通过水泵引入溶气气浮机内。
2.水经过流量计调整流量，再经过过滤器过滤。
3.水进入溶气池，在压缩空气的作用下，水中的气体被溶解，形成水中气泡。
4.溶气池内形成气泡经过溶气池底部，进入上升管，并随着上升管污水一同向上浮动。
5.在浮选装置下，气泡与沉淀物相遇并粘附，一同往上浮动。
6.经过沉淀区，水中的浮游物被沉淀下来。
7.最后，清水从出水口排出，水质得以提高。
3.3 关机操作1.停止加药。
2.关闭水泵开关。
3.关闭溶气泵开关。
4.关闭压缩空气开关。
5.关闭电源开关。
6.清理系统，保持设备清洁和干燥。
四、注意事项及维护保养在操作溶气气浮机时，需要注意以下事项：1.保持设备的清洁和干燥。
溶气气浮操作规程
气浮装置操作规程一、原理气浮是在一定条件下，将大量空气溶于水中，形成溶气水作为工作介质，通过释放器骤然减压，释放出无数微细气泡与经过混和反应后的凝聚物粘附在一起，使其絮体的比重小于1，从而浮于液面之上，形成泡沫（即气、水、颗粒）三相混合体，使污染物质得以从废水中分离出来，达到净化效果.二、工艺说明气浮分四个部分：①、加药聚凝部分；②、回流水溶气释放部分；③、气浮净水部分；④、电器控制部分。
a、加药聚凝部分废水在混合槽中通过计量泵加入混凝剂（PAC、PAM）混合，从而废水产生聚凝体。
b、回流水溶气释放部分气浮效果好坏，主要取决于回流水溶气释放的效果，本气浮采用高效节能的溶气和释放设备，使用空压机产生的压缩空气与处理后通过水泵加压的回流水在溶气罐中充分混合溶解，形成溶气水，溶气罐中的额定工作压力需维持在0.30-0.40MPa。
过低会影响气浮效果，为提高气浮效果也可适量提高，但不得超过额定压力。
c、气浮净水部分经加药混凝后的废水进入气浮池中，由溶气罐加压产生的溶气水通过溶气释放器骤然减压，使溶解于水中的空气骤然减压而释放出大量微气泡，微气泡在上升过程中遇到污水中已经聚凝的悬浮物，微气泡附着在悬浮物上，使之很快上浮，这样污水中处理的悬浮物全部浮于上面，然后通过气浮上部的刮渣机把它们刮去排到污泥池中，而池底部通过处理后的清水排出。
d、电器控制部分包含加药设备、加压溶气设备和升降刮泥设备、是气浮装置必不可少的东西。
气浮装置的运行，需要以上设备的保证。
三、操作方法：1、在使用前须保证溶气罐存有一定量的水，如果没有，先开启溶气水泵，当液位处于溶气罐中间位置时，关闭溶气泵。
再开启空压机。
2、观察溶气罐顶部压力表压力，当压力达到0.4MPa时，微微开启溶气罐出水阀。
3、调整溶气水泵进入溶气罐的流量以及溶气罐出水流量，使液位稳定在溶气罐中间位置。
然后再启动调节池提水泵。
4、由于提水泵的开关与加药开关联动，在启动提水泵时加药泵也同时启动。
溶气气浮设备操作规程
溶气气浮设备操作规程
溶气气浮法与其它方法相比，在加压条件下，空气的溶解度大，供气浮用的气泡数量多，能够确保气浮效果；溶入的气体经骤然减压释放，产生的气泡不仅微细、粒度均匀、密集度大、而且上浮稳定，对液体扰动微小，因此特别适用于对疏松絮凝体、细小颗粒的固液分离。
溶气气浮设备操作规程：
1、开机前检查：
1）检查所有阀门处于正常工作状态。
2）检查容器罐水位处于正常工作状态。
3）检查电气设备处于正常工作状体。
2、开机步骤
1）配备加入絮凝剂，配好药剂，启动搅拌系统。
2）启动空压机，打开进气阀，将进气压力调整到0.2MPa。
3）开启容器水泵，向容器罐进水，调节容器罐水位至容器罐液位计的1/3左右，此时容器罐的压力应达到0.4MPa，容器进水泵连续正常工作3-10min后，方可开动气浮进水泵。
4）根据出水水质变化，调整加药量、进水量、容器水量，保证出水水质。
5）根据浮渣生成情况，控制出水闸板，调整浮渣液位至刮渣机排泥要求，启动刮渣机进行刮渣。
6）开机后应检查气浮进水和排水系统，实现进出水的平衡，保证气
浮正常工作。
3、停机步骤
1）关闭刮渣机。
2）关闭气浮进水泵。
3）关闭容器水泵。
4）关闭空压机。
5）检查所有阀门至正常停机状态。
4、注意事项
1）容器罐液位一经调整后应予保持，不应经常调整。
2）根据出水水质，及时调整加药量、进水量、容器水量。
3）定期给各轴承、链条、链轮、齿轮、齿条、滑道加润滑脂（十天左右），三个月进行一次检修。
溶气气浮机设备操作规程
溶气气浮机设备操作规程（一）、安装1、设备安装前，必须夯实地基。
并用混凝土砂浆垫高100～150mm。
也可架空安装，但基础必须能承担设备运行时的重量。
2、设备就位后需调整水平。
3、设备需设清洗用下水道，可挖明渠，也可直接采用管道接至调节池，以便冲洗气浮池的水排出去。
4、污水进口与反应池之间的联接管道，要求越短越好，以免絮凝体在管道中被破坏。
5、清水出口可接通下水道排放，如需进入下道处理工序，可直接与下道处理设备相接。
6、污泥出口可接至污泥槽或污泥处理设备。
7、电器箱一般应放置在扶梯侧面，环境应干净、清洁。
（二）、调试1、设备调试前，应做好以下准备工作：（1）要清洗水池内所有的赃物、杂物。
（2）对水泵及刮渣机等需要润滑部位进行加油润滑。
（3）接通电源，启动水泵，检查转向是否与箭头所标方向一致，发现异常情况应及时查清原因。
（4）按下刮沫机开关，刮除上层的浮渣。
2、试运行：（1）加水：使气浮机水位达到距刮渣隔板上沿约20～50mm，气浮池水位的高低，可用集水器调节。
（2）溶气系统运行：启动溶气泵，使溶气水通过释放器，释放至气浮池内，气浮池内出现大量的微细气泡，使清水变成乳白色，溶气系统即为正常，溶气压力越高，释放的溶气水泡密度越高。
溶气系统的气体由溶气泵提供。
（3）气浮运行：溶气系统运行正常后，将污水送至气浮混合池。
流量先小一些，正常后逐渐增至额定值。
（4）溶气水：溶气水用处理后的清水作回流水。
如废水中洗涤剂量大，泡沫多，影响气浮效果，可换用清水。
（5）浮渣积聚到一定厚度后，启动刮沫机。
（6）设备停机时，应先关闭污水控制阀，再关闭污水泵，将沫刮净，停刮沫机，关闭溶气出水进水控制阀，最后停清水泵。
（7）每次运行后都要进行排泥。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EDUR气液多相溶气泵在气浮装置中使用说明
一、基本原理
空气在水中的最大溶解度主要取决于压力、水温和水质，压力越高、水温越低，则空气在水中的饱和溶解度越大。
对气浮而言，希望得到尽可能多的溶解空气，即达到饱和状态，但要避免过饱和。
在气浮装置中采用EDUR气液多相泵作为溶气泵。
气体在泵进口管道利用自身的真空直接吸入。
EDUR气液多相泵特殊的叶轮结构，使得泵在建立压力的过程中产生气液两相充分的溶解并达到高压饱和。
在减压释放时，溶解的气体以微气泡的形式逸出并弥散在气浮装置。
通过这种方式产生的气泡直径可以小于30微米。
根据气体和液体的性质，及其温度压力的变化，气体在液体中的饱和溶解度各不相同。
除了溶解空气以外，也可以溶解氯气、二氧化碳等。
EDUR气液多相泵的最大含气量可以达到30％。
泵的性能在流量变化和气量波动时十分稳定，为泵的调节和气浮工艺的控制提供了良好的操作条件。
传统气浮装置通过溶气罐静压溶气，必须配有一系列相关设备，如空压机、溶气罐、水泵、控制系统、释放器、阀等。
由于不能做到气体在水中的饱和溶解，减压释放后容易产生大气泡，影响气浮处理效果。
采用气液多相泵溶气，不但可省去其中的多数设备，降低投资和运行费用，而且由于气泡细微、弥散均匀，气浮处理效果得到大幅度改善。
与射流泵溶气系统管道溶气相比，EDUR多相流泵的溶气是在泵的多级升压过程中完成的，气体溶解度容易控制，溶解效果更理想。
采用EDUR多相流泵的气浮处理效率远远优于射流泵溶气系统。
二、EDUR泵的性能参数
为了最多地俘获悬浮物，气浮中的气泡应尽可能小，并分布均匀。
EDUR多相泵能产生小于30微米的气泡，达到了最理想的效果。
下图为减压后的气泡大小和饱和压力的关系（介质：空气和水，温度20 ºC）。
EDUR泵的选用原则如下：
1、流量可根据工艺要求确定溶气
水流量，一般可按气浮处理水量
的25%-35%考虑。
2、压力参照右图。
介质减压后的
气泡大小和饱和压力的关系图。
为保
证释放气泡直径≤30 μm，一般所选
压力≥4.0bar（表压），具体视工艺设
计而定。
3.气液比气（空气）在水中的饱和溶解度取决于水的温度和压力，在不同温度和压力条件下的气（空气）在水中的饱和溶解度可以从介质的物性参数图表中得出。
下图为空气在水中的饱和溶解度。
在得出水的饱和溶解度后，取泵的气液比与水的饱和溶解度相同或相近。
一般情况下（溶气水压力5bar，水温20ºC）取气液比为：10%。
下图为型号为LBU603E162L的EDUR多相流泵的特性曲线。
图中各曲线为不同气液比下泵的性能。
三、用多相流泵的气浮装置溶气系统结构布置
1、溶气系统结构及作用
如EDUR多相流泵溶气系统结构示意图所示，部分经气浮装置处理后的清水回流至多相流泵产生溶气水。
溶气泵产生的溶气水的流量和压力可以通过序号2，11两个截止阀来进行调节。
由序号1玻璃管流量计，可读出回流水的流量；序号8压力表，指示溶气水的压力，溶气水的压力一般调节到≥4.5 bar，以保证溶气水中的气泡直径≤30微米。
运行时，通过调节序号2截止阀，使序号3真空表显示溶气泵进口真空度为－0.01Mpa～－0.02 Mpa。
由于泵入口真空的存在使空气自动吸入泵前管道，与水一起进入泵内。
调节序号5截止阀，可控制泵的空气吸入量。
在常规气浮装置中（水温200C，溶气水压力4.5bar 条件下，空气饱和溶解度为10%）控制气液比为10%（气液比为=吸入空气量/泵吸入的回水水量）。
吸气管的高度h可略高于气浮池液面，这样当溶气泵停车时，气浮池内的污水不会从空气管反流溢出。
序号7 为稳压管，其直径和长度根据泵的溶气水量及现场结构位置确定，应使溶气水从泵出口流至序号11截止阀处的滞留时间约为1分钟，目的是使泵出口后的流动状态进一步稳定。
稳定管上的序号8角阀，用于排气（当泵前吸入空气量大于饱和溶解度时）和采集溶气样水。
序号9止回阀，在停车时溶气水管与清水区的泵进水管如存在位差情况下，阻止污水从污水区流入清水区。
四、多相流泵选择和溶气系统结构布置举例
多相流泵选择
某气浮装置处理水量200 m3/h，水温20 0C。
工艺设计确定回流溶气水水量为处理水量的27%，即选设计点54 m3/h。
多相流泵的参数确定如下：
1）为确保释放的气泡直径≤30μm，泵的出口压力应≥4bar（表压），选设计点5bar（表压）。
2）查水温20 0C、压力5 bar条件下，空气饱和溶解度为11%。
选设计点气液比11%。
3）考虑泵操作点的可调节性，选择泵的流量调节范围54±10% m3/h。
4）根据要求流量、压力，确定泵的型号：LBU603E162L。
5）根据该型号泵的性能曲线，可在如下范围满足气浮运行要求：
流量Q=50～60 m3/h
压力P=4～7 bar
气液比=7.5～13%
泵的连接尺寸：
进口法兰 DN80
出口法兰 DN65
电机功率： 18.5 kw
溶气系统结构布置
如EDUR多相流泵溶气系统结构示意图所示，
1）根据多相流泵进口法兰DN80，选择泵进水管为DN80。
2）选择序号1流量计为玻璃管水流量计，量程为0～80m3/h。
3）选择序号2和序号11，分别为DN80和DN60调节阀。
4）选择序号3为真空表，量程0～-0.1Mpa。
序号10 压力表，量程0～1Mpa。
5）选择泵前吸气管为DN8或DN10管，序号4为玻璃管气流量计，量程0～10 m3/h （根据所选择的气液比，实际工作最大气量=最大水量×气液比=60m3/h×11%=6.6m3/h）
序号5为DN8或DN10角阀。
6）序号7稳定管，其作用使溶气水从泵出口流至序号11截止阀处的时间约为1分钟。
根据滞留时间t=1分钟，选择、计算其直径和长度如下：
选管径为Ф300mm 面积F=Л×0.32/4=0.07065 m2
选流量： Q=60m3/h=1 m3/min
长度 L=Q/（F×t）=14m
如选管径为Ф350mm，则 L= 10m
序号8为口径Ф4 mm角阀
7）多相溶气泵出口管道为DN65；序号9为DN65止回阀。
五、常用EDUR多相流泵型号和应用范围
说明：处理水量较大时，可以采用多泵并联或多个气浮池并联。
如两个LBU603E162L并联使用可以处理300-500m3/h 污水。
六、泵的故障原因及排除
注意：排除泵的故障时，必须让泵的温度与周围环境温度协调，无压力，排空介质。
本表列出了常见故障及其可能的原因。
如发生的故障在本表以外，或另有原因，自当个别再恰。
*:与泵厂家联系**只对有润滑设备的泵而言
七、泵的零件及名称
序号名称序号名称序号名称序号名称106 进口机壳341 罩681 联轴器保护器905 连接螺栓107 出口机壳400 密封722 中间法兰920 螺母108 级间机壳411 密封圈844/.1 联轴器930/.1-2 垫圈117 末级机壳433 滑动密封901/.1-5 六角螺栓932/.1 定位环地脚531 定位销903 螺塞940/.1 键182/.
1
210 轴554/.1 垫片904 销钉
230 叶轮592/.1 底座
A：放空接口和压力表接口螺纹 G1/4
B: 放空接口和压力表接口螺纹 G1/4
C: 放空接口螺纹 G1/4
在订备件时，务必注明泵的出厂编号，型号和零件序号。
