人教版初中物理九年级第二十章综合测试卷及答案
第二十章综合测试
一、选择题（本大题共8小题，每题5分，共40分）
1.（桂林中考）关于磁体、磁场和磁感线，以下说法中正确的是（）
A.铁和铝都能够被磁体所吸引
B.磁感线是磁场中真实存在的曲线
C.磁体之间的相互作用是通过磁场发生的
D.小磁针的北极不论在任何情况下都指向地理的南极
2.（宁波中考）如图所示的奥斯特实验说明了（）
A.电流的周围存在着磁场
B.电流在磁场中会受到力的作用
C.导线做切割磁感线运动时会产生电流
D.小磁针在没有磁场时也会转动
3.如图所示，对通电螺线管的N极、S极判断正确的是（）
A B C D
4.在通电螺线管中插入哪种棒后，通电螺线管的磁性一定（）增强
A.铜棒
B.铁棒
C.铅棒
D.条形磁铁
5.（广东中考）如图所示的实验装置，可以用来（）
A.研究感应电流的方向与磁场方向的关系
B.研究发电机的工作原理
C.研究通电导体在磁场中所受的力与什么因素有关
D.研究电磁铁的磁性与什么因素有关
6.将小电动机与小电灯泡按如图所示的电路连接，在小电动机的转轴上绕线，然后用力拉线，使电动机转动。
在电动机的转动过程中小灯泡发光，下列关于该现象的说法，不正确的是（）
A.电生磁，使电动机转动
B.这是电磁感应现象
C.转速越快灯泡越亮
D.这个过程中机械能转化成了电能
7.如图所示，导体ab按箭头所指的方向运动，在这四种情况下，ab中有感应电流产生的是（）
A B C D
8.（南京中考）如图所示的四幅图中能说明发电机工作原理的是（）
A B C D
二、填空题（本大题共6小题，每空2分，共30分）
9.地球本身是一个巨大的磁体，地磁的南极在地理________极附近，即指南针所指的南北方向与地理的正南北方向________（选填“有”或“没有”）偏离，我国宋代学者________是世界上最早准确记述这一现象的人。
10.（宜昌中考）把螺线管水平悬挂起来，通电后它的外部磁场与________磁体的磁场相似，静止时它的南极指向地磁场的________（选填“南”或“北”）极。
11.通过观察和比较电磁铁A与B________，可以得出电磁铁磁性的强弱与线圈的匝数有关；电磁铁B的下端是________极；要使电磁铁B吸引更多的大头针，滑动变阻器的滑片P应向________端移动。
（选填“左”或“右”）
12.（莱芜中考）当你唱卡拉OK时，要用到话筒（麦克风）。
话筒的种类有很多，如图是动圈式话筒构造示意图。
当你对着话筒说话或唱歌时，产生的声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈在磁场中的这种运动，能产生随着声音的变化而变化的________，经放大后，通过扬声器还原成声音。
动圈式话筒能把声信号转变成电信号，利用的原理是________。
13.（内江中考）如图所示，是一种监测洪水水位的自动报警器原理图，当水位没有达到金属块A时，________灯亮；当水位达到金属块A时，________灯亮。
14.如图是一个简易的发电装置示意图，当让导线AB向右运动时，电流表指针向左偏转；将AB改为向左运动时，电流表指针将会向________偏转；实验结果表明感应电流的方向与导线切割磁感线的________有关，如果导线左右往复运动，电路中产生的是________。
三、作图题（本大题共2小题，共16分）
15.（8分）（连云港中考）如图所示，请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向。
16.（8分）（陕西中考）请你用笔画线代替导线将如图所示的电路连接完整，并标出通电螺线管的N极。
要求：闭合开关后，向左移动滑动变阻器的滑片，通电螺线管的磁性增强。
四、实验探究题（本大题共2小题，共14分）
17.（7分）如图所示为小华同学探究“让线圈转起来”的实验装置图，线圈能够转动的原因是____________________________________________________________________________________________；要改变线圈转动方向，可采用_________________________或_________________________的方法。
18.（7分）（潍坊中考）如图所示是教材上研究电磁感应现象的实验装置，ab是一段粗铜导线，通过导线连接在灵敏电流计的两接线柱上。
通过一系列的实验操作，分析总结出了产生感应电流的条件。
请你回想你们当时在做这个实验时的情境，并参照下表示例，再写出其中的两次实验操作及相应的实验现象：
第二十章综合测试
答案解析
一、
1.【答案】C
2.【答案】A
3.【答案】D
【解析】根据安培定则可判断，A项中通电螺线管的极性为上S下N，A错；B项中通电螺线管的极性为上N下S，B错；C项中通电螺线管的极性为上N下S，C错；D项中通电螺线管的极性为上N下S，D对。
4.【答案】B
5.【答案】C
6.【答案】A
【解析】拉动电动机转动，电动机就变成了“发电机”，是磁生电，是电磁感应现象，A错，B对；这个过程中机械能转化为电能，电动机转动越快，灯泡越亮，C、D对。
7.【答案】D
8.【答案】A
二、
9.【答案】北有沈括
【解析】地磁的南极在地理北极附近，但两者不重合，即指南针所指的南北方向与地理的正南北方向有偏离，我国宋代学者沈括在世界上最早准确记述了这一现象。
10.【答案】条形北
【解析】把螺线管水平悬挂起来，通电后它具有磁性，它的外部磁场与条形磁体的磁场相似，静止时它的南极指南，也就是指向地磁场的北极。
11.【答案】吸引大头针的多少S左
12.【答案】电流电磁感应
13.【答案】绿红
14.【答案】右方向交流电
【解析】感应电流的方向和导体切割磁感线运动的方向、磁场的方向有关，导线左右往复运动，电路中产生的是方向不断变化的电流，即交流电。
三、
15.【答案】
16.【答案】
【解析】向左移动滑动变阻器的滑片，螺线管的磁性增强，说明电路中的电流增大，电阻减小，所以应用滑动变阻器左下方的接线柱。
再根据安培定则，右手握住螺线管，四指弯曲的方向和电流的方向一致，大拇指所指的方向即是通电螺线管的N极。
四、
17.【答案】通电导线在磁场中受力只改变电流方向只改变磁感线方向
【解析】线圈能转动的原因是通电导线在磁场中受力，线圈的受力方向和电流方向、磁感线方向有关，改变其中一个方向，线圈的受力方向改变。
18.【答案】1.竖直上下移动ab，电流计指针不发生偏转；2.左右移动ab，电流计指针发生偏转；3.左右加快移动ab，电流计指针偏转幅度变大；4.换用磁性较大的磁铁，以同样速度左右移动ab，电流计指针偏角更大；5.ab不动，左右移动磁铁，电流计指针偏转；6.ab左右移动方向不同，电流计指针偏转方向不
同等。
（任选其二）
【解析】可以改变ab的运动方向，运动快慢，并观察电流计指针变化；可以改变磁场的强弱，并观察电流计指针变化；也可以移动磁铁，并观察电流计指针变化。

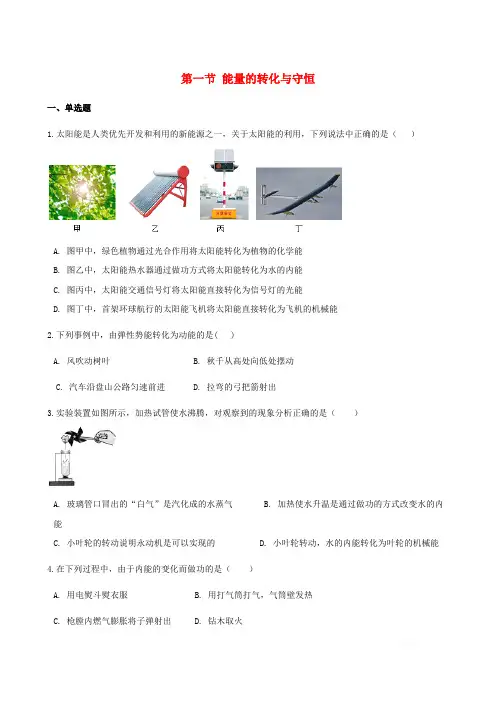

初中物理九年级全册第二十章能源材料与社会第一节能量的转化与守恒作业
第一节能量的转化与守恒一、单选题1.太阳能是人类优先开发和利用的新能源之一，关于太阳能的利用，下列说法中正确的是（）A. 图甲中，绿色植物通过光合作用将太阳能转化为植物的化学能B. 图乙中，太阳能热水器通过做功方式将太阳能转化为水的内能C. 图丙中，太阳能交通信号灯将太阳能直接转化为信号灯的光能D. 图丁中，首架环球航行的太阳能飞机将太阳能直接转化为飞机的机械能2.下列事例中，由弹性势能转化为动能的是( )A. 风吹动树叶B. 秋千从高处向低处摆动C. 汽车沿盘山公路匀速前进D. 拉弯的弓把箭射出3.实验装置如图所示，加热试管使水沸腾，对观察到的现象分析正确的是（ ）A. 玻璃管口冒出的“白气”是汽化成的水蒸气B. 加热使水升温是通过做功的方式改变水的内能C. 小叶轮的转动说明永动机是可以实现的D. 小叶轮转动，水的内能转化为叶轮的机械能4.在下列过程中，由于内能的变化而做功的是（ ）A. 用电熨斗熨衣服B. 用打气筒打气，气筒壁发热C. 枪膛内燃气膨胀将子弹射出D. 钻木取火5.某机器的能量流向如图所示，据此推理该机器可能是（ ）A. 热机B. 电动机C. 发电机D. 电热水器6.下列对能量转化的描述不正确的是（）A. 蓄电池充电：电能→化学能B. 发电机发电：电能→机械能C. 人骑自行车：化学能→机械能D. 内燃机工作：化学能→内能→机械能7.下列有关能量的说法中错误的是（）A. 核能转化为电能的正确途径是：核能→机械能→内能→电能B. 太阳能利用可以光热转换、光化转换或光电转换，能量转化过程中总量保持不变C. 天然气是化石能源，属于不可再生能源，风能、水能等是可再生能源D. 拦河坝可以提高上游水位，利用水的势能和动能是通过水轮发电机转化为电能8.下列说法正确的是（）A. 陨石进入大气层成为流星时内能转化为机械能B. 给自行车打气的同时气筒也发热是机械能转化为内能C. 壶中水沸腾时壶盖跳动是水的动能转化为壶的动能D. 用砂轮磨刀是内能转化为动能9.下列现象中，属于内能转化为机械能的是（）A. 用打气筒打气，气筒壁发热B. 锯木头时，锯条发热C. 用电熨斗烫衣服，电熨斗发热D. 被点燃的冲天炮腾空而起10.根据能量守恒定律，以下情形可能发生的是（）A. 出膛的子弹射穿木板，以更快的速度继续前进B. 两个斜面相对接，小球从左斜面滚下后，继续冲上右斜面C. 电水壶里的水沸腾了，给该电水壶断电，水的沸腾却永远不会停止D. 孤岛上被人们遗忘的一只机械表，默默地走了几十年11.如图所示，小明分别沿三条路径滑到地面，在不考虑空气阻力和摩擦的情况下，滑到地面时速度最大的路径是…（）A. 1B. 2C. 3D. 都一样二、选择题12.下列对能量转化的描述不正确的是（ ）A. 摩擦生热属于机械能转化为内能B. 发电机工作属于电能转化为机械能C. 光合作用属于光能转化为化学能D. 蓄电池充电属于电能转化为化学能三、填空题13.如图是我国用长征火箭发射“嫦娥三号”卫星时的壮观情景．火箭发射升空时，燃料通过燃烧将化学能转化为燃气的________ 能，再转化为火箭的________ 能；火箭的燃料使用液态氢，主要是因为它的密度小且________ 大。
人教版2023初中物理九年级物理全册第二十章电与磁必考考点训练
人教版2023初中物理九年级物理全册第二十章电与磁必考考点训练单选题1、将两个通电螺线管并列放在一起，A、B为相对的两个磁极，它们之间的磁感线分布如图所示。
下列说法正确的是（）A．a端为电源的正极，A为螺线管S极B．b端为电源的正极，A为螺线管N极C．c端为电源的正极，B为螺线管N极D．d端为电源的正极，B为螺线管S极答案：A磁体外部周围的磁感线是从磁体的N极出发，回到S极。
由图可知，左边螺线管的A端为S极，右边螺线管的B 端为S极，根据安培定则可知，左边螺线管的电流是从左端流入螺线管的，所以a端为正极，b端为电源的负极；右边螺线管的电流是从左端流入螺线管的，所以c端为正极，d端为电源的负极。
综上，故A正确，BCD错误。
故选A。
2、如图所示实验装置的原理与电动机的工作原理相同的是（）A．B．C．D．答案：BAC．图中是将闭合回路的一部分导体在磁场中做切割磁感线运动，电路中会产生感应电流，这个现象叫电磁感应现象，发电机是根据这个原理来制成的，故AC不符合题意；B．图中将通电的导线放在磁场中会受力运动，电动机就是根据这个原理制成的，故B符合题意；D．电路中电磁铁通电时有磁性，断电时无磁性，使得小锤反复敲击铃碗发出声音，故D不符合题意。
故选B。
3、如图所示，闭合开关后将滑动变阻器的滑片向右移动，下列说法正确的是（）A．电流表读数变大B．弹簧测力计示数变小C．电磁铁的磁性增强D．通电螺线管上端为S极答案：BAC．闭合开关后，将变阻器的滑片向右移动时，滑动变阻器接入电路的电阻变大，电路的总电阻变大，由欧姆定律可知，电路中的电流变小，即电流表的示数变小，电磁铁磁性减弱，故AC错误；B．根据磁极间的相互作用可知，当电磁铁的磁性减小时，电磁铁对小球的吸引力减弱，所以弹簧测力计示数变小，故B正确；D．由图可知，电流从下面流入电磁铁，根据安培定则可以判断螺线管上端为N极，故D错误。
故选B。
4、将一个能水平自由转动的小磁针放在水平桌面上，我们可以发现，静止时它的两极分别指向地理的南北方向，下列说法正确的是（）A．静止时小磁针的N极指向地理的北方B．静止时小磁针的N极指向地磁的北极C．地球周围存在着磁场，地磁场的形状跟蹄形磁体的磁场相似D．小磁针在地磁场中静止时，只有小磁针的N极受到地磁场的作用力答案：AABD．地磁南极在地理北极附近，地磁北极在地理南极附近，静止时的小磁针受到地磁场的作用，小磁针的N极应指向地理北极，故A正确、BD错误；C．地球可以看做是一个巨大的磁体，地磁场与条形磁铁的磁场相似，故C错误。
人教版2023初中物理九年级物理全册第二十章电与磁专项训练
人教版2023初中物理九年级物理全册第二十章电与磁专项训练单选题1、小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯泡自动发光，光线较亮时灯液所示制电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。
以下说法正确的是（）A．电磁铁的上端为S极B．当光照强度增强，控制电路的电流变小C．当光照强度减弱，电磁铁的磁性增强D．灯泡应设计在A和B两接线柱之间答案：DA．由图可知，根据安培定则可知，电磁铁的上端为N极，故A错误；B．当光照强度增强，光敏电阻的阻值减小，总电阻减小，根据欧姆定律可知，控制电路的电流变大，故B错误；C．当光照强度减弱时，光敏电阻的阻值变大，总电阻变大，根据欧姆定律可知，控制电路的电流变小，电磁铁磁性大小与电流大小、线圈匝数有关，电流减小，则磁性变弱，故C错误；D．光线较暗时，光敏电阻的阻值大，则控制电路中的电流小，电磁铁的磁性弱，衔铁在弹簧的作用下被拉起，灯泡自动发光，说明灯泡在A和B两接线柱之间，故D正确。
故选D。
2、将导体ab、开关和灵敏电流表用导线连接，导体ab放置在磁极间，如图所示。
下列说法正确的是（）A．开关闭合，磁铁不动，ab水平向左快速移动，指针不偏转B．磁极对调后，开关闭合，ab水平向右快速运动，指针要偏转C．开关闭合，ab竖直上下运动，指针要偏转D．开关断开，ab快速运动，指针可能偏转答案：BA．开关闭合，磁铁不动，ab水平向左快速移动，导体ab切割磁感线，产生感应电流，指针偏转，故A错误；B．磁极对调后，开关闭合，ab水平向右快速运动，导体ab切割磁感线，产生感应电流，指针偏转，故B正确；C．开关闭合，ab竖直上下运动，导体ab没有切割磁感线，不会产生感应电流，指针不偏转，故C错误；D．开关断开，ab快速运动，电路是断路，不会产生感应电流，指针不会偏转，故D错误。
故选B。
3、如图所示，线圈通电后，受磁场力作用将开始顺时针旋转。
人教版初中物理九年级全一册综合单元测试卷(含答案解析版)
人教版初中物理九年级全一册综合单元测试卷一、单选题(共15小题)1.如图所示，选取一根自动铅笔芯，固定夹子A ，夹子B 向右运动，下列说法正确的是（ ）A ． 电路中的电阻变大，灯泡变亮B ． 电路中的电阻变小，灯泡变亮C ． 电路中的电阻变大，灯泡变暗D ． 电路中的电阻变小，灯泡变暗2.禁烟令于2011年5月在我国生效．小小对正在抽烟的爸爸说：“吸烟不但危害您的健康，我和妈妈也在被动地吸烟．“这句话的科学依据是( ) A ． 分子间有作用力 B ． 分子在不停地运动C ． 分子之间有空隙D ． 分子很小3.用金属棒把带正电的验电器A 与不带电的验电器B 连起来，B 验电器也带正电，这是因为（ ） A ． A 中的正电荷转移到B 中 B ． B 中的质子转移到A 中C ． B 中的电子转移到A 中D ． A 中的电子转移到B 中4.如图所示，将两个铅柱的底面削平，然后紧紧地压在一起，两个铅柱就会结合起来，甚至下面吊一个重物都不能把它们拉开，该实验说明( )A ． 分子间存在斥力B ． 分子间存在引力C ． 分子间存在间隙D ． 分子在不停的做无规则运动5.在无线电广播的发射与接收装置中的调谐器，其作用是( ) A ． 产生高频率振荡电流 B ． 使高频率电流随声音信号变化C ． 得到所需要的带有声音信号的高频率振荡电流D ． 把信号还原成声音6.如图所示，蹄形磁铁用悬线悬于O 点，在磁铁正下方，固定一水平放置的长直导线，当导线中通以自左向右的电流时，蹄形磁铁发生的运动将是垂直纸面向外还是向里偏转( )A． N、S极同时向外偏转B． N、S极同时向里偏转C． N极转向外，S极转向里D． N极转向里，S极转向外7.如图所示，有关测电笔的使用，下列说法正确的是()A．氖管发光时测电笔接触的是零线B．使用时手可以接触测电笔的任何部位C．氖管发光时测电笔接触的是火线D．测电笔与手接触的部分都是绝缘体8.由c＝，关于同一物质的比热容c，下列说法正确的是() A．若吸收的热量增大一倍，则比热容增大一倍B．若质量增大一倍，则比热容减至一半C．若加热前后的温度差增大一倍，则比热容减至一半D．无论质量多大，比热容都一样9.对于飘在空中的尘埃，正确的说法是()A．它和一个原子差不多大B．它包含有几个分子C．它有几个“纳米”D．它是由许多分子组成的10.两台柴油机，甲的效率是40%，乙的效率是35%，这表明() A．甲柴油机的功率大于乙柴油机的功率B．甲柴油机的功大于乙柴油机做的功C．在相同的时间里，甲柴油机的耗油量多一些D．在消耗等质量的柴油时，甲做的有用功多一些11.如图所示，根据家庭电路的接线方法(规则)可以肯定a、b中()A．a是火线B．b是火线C．a、b都是火线D．a、b都是零线12.有一种新型的太阳能路灯，它具有光控和延时功能，当天色较暗时，光控开关自动闭合，路灯亮，4小时候后内部的延时开关自动断开，路灯熄灭，从而节约电能．以下图中能实现上述功能的电路是（ ）A ．B ．C ．D ．13.A 、B 是两个轻质泡沫小球，C 是用毛皮摩擦过的橡胶棒，A 、B 、C 三者之间相互作用时的场景如图所示，由此判断（ ）A ． 小球A 带正电B ． 小球B 带正电C ． 小球B 可能不带电D ． 小球A 可能不带电14.将2个分别装有空气和红棕色二氧化氮气体(ρ二氧化氮＞ρ空气)的玻璃瓶口对口对接，中间用玻璃板隔开．抽开隔板后，通过观察瓶内颜色变化推断气体分子是否作无规则运动．对于玻璃瓶的三种放置方法(如图所示)，四位同学判断正确的是( )A ． 小华认为甲图放置最不合理B ． 小夏认为乙图放置最不合理C ． 小梦认为丙图放置最不合理D ． 小满认为三种放置方法都不合理15.如图，甲、乙是电磁学中很重要的两个实验，下列有关说法正确的是( )A．甲图是研究电磁感应的实验装置B．乙图中闭合开关后，可实现将机械能转化为电能C．乙图是研究发电机原理的实验装置D．甲图中可实现将电能装化为机械能二、填空题(共3小题)16.家庭电路中千万不要用________或________代替保险丝．17.给你一只标有“10 Ω 3 A”的定值电阻和一只标有“20 Ω 1 A”的定值电阻，若串联后接入电路，两端允许加的最大电压为________V，若并联后接入电路，两端允许加的最大电压为________V，此时，干路中能通过的最大电流为________A.18.我国南海海底探明有大量的“可燃冰”，在同等条件下，“可燃冰”完全燃烧放出的热量可达到煤气的数十倍，这说明“可燃冰”的________很大；以10倍的关系粗略计算，1 kg“可燃冰”完全燃烧放出的热量是________ J．(q煤气＝4.2×107J/kg)．三、实验题(共3小题)19.用滑动变阻器改变小灯泡的亮度．（1）实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图1所示．若要把它其中的两个接线柱连接到电路中去，共有 ______ 种接法；“20Ω”指的是 ______ 接线柱间的电阻值，“2A”指的是______ ．（2）现再给电源、小灯泡、开关各一个，导线若干，请在图2中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗．（3）如果你还想知道电路中电流值的改变情况，需在电路中再______ 联一个电流表，并增加______ 根导线．20.“探究串联电路的电压关系”的实验电路如图甲所示．（1）实验时，L1、L2宜选择 ______ （选填“相同”或“不同”）的小灯泡．（2）在拆接电路时开关必须 ______ ．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．测出L2两端的电压．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？请说明理由．21.在“组成串联电路和并联电路”的实验中（1）连接串联电路的过程中，下列几点要求中没有必要的是 ______A．按照电路图连接电路的过程中，开关应该是断开的．B．每处接线都必须接牢C．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关（2）串联电路中开关的作用是 ______ ．（3）并联电路中支路开关的作用是 ______ ．（4）在方框内画一个并联电路图．四、简答题(共3小题)22.我们徐集中学电铃的电阻为10 Ω，额定电压为6 V，现有一个电压为9 V的电源，为使电铃正常工作，需要接入一个定值电阻．(1)画出电路图(2)计算接入电路的电阻的阻值．23.如图，甲是一台VCD影碟机后的连线插孔，乙是一台电视机后的连线插孔．(1)请说出标有下列字母插孔的作用：VIDEO OUT________；AUDIO OUT________；VIDEO IN________；AUDIO IN________.(2)现在请你用笔画线代表导线，将影碟机和电视机连接起来，保证影碟机播放的节目能被电视机接收到．24.在物理学中，有一种等效替代的思维方法，例如，用一个8 Ω的电阻去替换某电路中串联的3 Ω和5 Ω的两个电阻时，在其他条件不变的情况下，该电路中的电流不变，由此说明，一个8 Ω的电阻在电路中与阻值分别为3 Ω和5 Ω的两个电阻串联时对电流的阻碍作用是等效的，如图所示，因此，可以用一个8 Ω的电阻代替串联的3 Ω和5 Ω电阻．(1)可以用__________ Ω的电阻去替换串联的15 Ω和10 Ω两个电阻．(2)小华在维修某个电子设备时，检测出设备上的一个100 Ω的电阻烧坏了，但手头上只有一些20 Ω的电阻，请你帮小华出出主意．(3)由上述内容我们可以看出：电阻串联的总电阻(等效电阻)与串联的各个电阻的关系是________________________．(4)结合你已经探究出来的串联电路的电流、电压的特点，试着论证上述关系．五、计算题(共3小题)25.发动机是汽车的核心部件，发动机的质量决定了整车的性能和品质．若某台以93号汽油为燃料的汽车，其发动机的相关数据如下表所示．表中空燃比指汽缸内空气和燃油的质量比.(1)汽车以120 km/h的速度匀速运动时发动机的输出功率最大，此时汽车1 min内做的有用功是多少？(2)汽车完成一个工作循环时，燃料完全燃烧放出的热量是多少？(3)当汽车以120 km/h的速度匀速行驶时，发动机的效率是多大？26.如图所示的电路中，电源电压18 V不变，灯泡L1的电阻是20 Ω，L2的电阻是5 Ω，求：(1)电路的等效电阻；(2)干路电流．27.在如图所示的电路中，电源电压为6 V且保持不变，电阻R2为15 Ω.求：(1)闭合S1，断开S2，电流表的示数是多少？(2)闭合S1、S2，电流表的示数变为0.6 A，则通过R1的电流是多少？R1的阻值是多大？答案解析1.【答案】C【解析】由图示电路图可知，灯泡与铅笔芯串联，当夹子B向右移动时，铅笔芯长度增大，接入电路的阻值变大，灯泡变暗．2.【答案】B【解析】抽烟时，烟雾会在空气中发生扩散现象，烟雾中的有害物质分子在空气中运动，从而使抽烟者周围的人们也会吸入烟雾，造成被动吸烟，所以选项B合题意．3.【答案】C【解析】A原来带正电，用金属棒将AB连接起来，连接的瞬间，B上带负电的电子转移到A上，使B带上正电荷．4.【答案】B【解析】将两个铅柱的底面削平、削干净，然后紧紧地压一起，两铅块就会结合起来，甚至下面吊一个重物都不能把它们拉开，说明分子间存在引力，故A、C、D错误，B正确．5.【答案】C【解析】收音机接收到的是各种频率的电磁波，调谐器的作用就是从中选出带有声音信号的特定频率的高频率振荡电流．故选C.6.【答案】C【解析】假设磁体不动，导线运动，则有：根据右手螺旋定则可知，通电导线左边的磁场斜向下，而右边的磁场是斜向上，那么在导线两侧取两小段，根据左手定则可知，左边一小段所受的安培力方向垂直纸面向里，右侧一小段所受安培力的方向垂直纸面向外，从上往下看，知导线顺时针转动，当转动90度时，导线所受的安培力方向向上，所以导线的运动情况为，顺时针转动，同时上升．如今导线不动，磁体运动，根据相对运动，则有磁体逆时针转动(从上向下看)，即N极向纸外转动，S级向纸内转动．故C正确，ABD错误；7.【答案】C【解析】AC、当测电笔笔尖接触插孔时，使氖管发光的是火线，氖管不发光时说明接触的是零线，故A错误，C正确．BD、使用测电笔时，笔尖接触要检测的导线，手指接触笔尾金属体，不能接触笔尖金属体(若接触则会触电)，所以测电笔与手接触的部分是导体，故BD错误．8.【答案】D【解析】比热容是物质的一种属性，每种物质都有自己的比热容，比热容的大小与物体质量的大小、温度高低、吸收或放出热量的多少均无关．比热的公式c＝是由热量的计算公式Q＝cm(t－t0)变形而来，可以利用它计算物质的比热容．9.【答案】D【解析】飘在空中的尘埃是固体小颗粒，比分子要大得多，是由许多分子组成的．10.【答案】D【解析】热机的效率是指热机用来做有用功的能量与燃料完全燃烧放出的能量之比．比值越大，热机的效率越高．A项，功率是表示物体做功快慢的物理量，与热机的效率是完全不同的概念，故A错误；B项，做功的多少与功率和做功时间的长短有关，与效率无关，故B错误；C项，耗油量的多少不仅与工作的时间有关，还与功率有关，与效率没有直接关系，故C错误；D项，热机的效率是指热机用来做有用功的能量与燃料完全燃烧放出的能量之比，因此，在消耗等质量的柴油时，甲的效率高，所以做的有用功多一些，故D正确．11.【答案】A【解析】由于在家庭电路中，开关接在火线和用电器之间，两孔插座左孔接零线，右孔接火线．所以分析如图所示家庭电路可知，a是火线，b是零线．12.【答案】A【解析】电路中开关控制用电器时，开关和用电器是串联的．光控开关和延时开关同时控制一盏灯，同时符合当天色较暗时光控开关就自动闭合内部的延时开关4小时后能自动断开，所以两个开关和灯泡应该是串联的．A.光控开关、延时开关和电灯是串联的，光控开关、延时开关同时闭合时电路形成通路，电灯发光，符合题意；B.光控开关和声控开关是并联的，光暗到一定程度时都能使电灯发光，但4小时后不能自动断开，不符合题意；C.当光控开关闭合时，电灯被短路，电灯不亮，不符合题意；D.当延时开关闭合时，电灯被短路，电灯不亮，不符合题意．13.【答案】D【解析】C是用毛皮摩擦过的橡胶棒，故C带负电，当靠近A小球是，相互吸引，即说明A可能带正电，可能不带电；C靠近B时，发现排斥，即说明B 一定带负电，故将AB靠近时，AB吸引，B一定是带电的，故A可能带正电，也可能不带电，故选D．14.【答案】B【解析】由题意可知，图甲中，虽然二氧化氮的密度大于空气密度，但是它也会运动到上面的瓶子内，这说明气体分子在不停地做无规则运动，最有说服力；图乙中，密度大的二氧化氮气体在上方，抽去玻璃板后，由于重力的作用，二氧化氮气体会向下运动，所以不能完全说明气体分子在不停地做无规则运动，最不合理；图丙中，瓶子水平放置，抽开隔板，气体可以自由运动，互相进入对方，能说明气体分子在不停地做无规则运动，但与甲相比，仍不够典型．综上所述，最合理的是甲图，最不合理的是乙图．15.【答案】A【解析】A、甲图是研究导体在磁场中做切割磁感线运动，是电磁感应的实验装置，故A正确；BC、乙图是电动机的原理图，闭合开关后，可实现将电能转化为机械能，故BC错误；D、甲图时发电机原理图，是机械能转化为电能，故D错误．16.【答案】铜丝铁丝【解析】保险丝用电阻率大、熔点低的铅锑合金制成，在其他条件相同的情况下，铜丝或铁丝的电阻较小，产生的热量较少，同时铜或铁的熔点又较高，所以在电路出现电流过大的故障时不易熔断，起不到及时切断电路的保护作用．所以，家庭电路中千万不要用铜丝或铁丝代替保险丝．17.【答案】30203【解析】因串联电路中各处的电流相等，所以两只电阻串联时，电路中的最大电流I＝I乙＝1 A，因串联电路中总电压等于各分电压之和，所以，由I＝可得，两端允许加的最大电压：U＝IR甲＋IR乙＝1 A×10 Ω＋1 A×20 Ω＝30 V；由I＝可知，电阻两端允许所加的最大电压：U甲＝I甲R甲＝3 A×10 Ω＝30 V，U乙＝I乙R乙＝1 A×20 Ω＝20 V，因并联电路中各支路两端的电压相等，所以两只电阻并联时，电路中的最大电压U′＝U甲＝U乙＝20 V，并联电路中干路电流等于各支路电流之和，所以干路最大电流：I＝I甲＋I乙＝＋＝＋＝3 A.18.【答案】热值 4.2×108【解析】(1)在同等条件下，包含质量相同，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值很大；(2)1 kg煤气气完全燃烧放出的热量：Q放＝mq＝1 kg×4.2×107J/kg＝4.2×107J,1 kg“可燃冰”完全燃烧放出的热量：Q放′＝Q放×10＝4.2×107J×10＝4.2×108J.19.【答案】（1）3；A、B；滑动变阻器允许通过的最大电流值为2A；（3）串；一．【解析】要把有3个接线柱的滑动变阻器接入电路中两个接线柱，则有3种有效的接法，当把AB接入时，电阻阻值为20Ω，是滑动变阻器的最大阻值．2A是允许通过滑动变阻器的最大电流值．（2）连线如图所示（3）再用一根导线把电流表串联入电路，即可测电路中的电流．20.【答案】（1）不同；（2）断开；（3）不正确；电压表的正负接线柱接反了；（4）合理；实验时有误差．【解析】（1）为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；（2）为防止发生短路，拆接电路时开关必须断开；（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．这样做是不可以的，因为根据电路图分析可以看出，直接改接一端连线，会造成电压表正负接线柱接反；（4）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，这些数据是合理的；因为虽然实验数据存在差异，在每一组的电源是不同的情况下，依照每一组的测量数据之间仍然可以得出串联电路两端的电压等于各部分电压之和的规律．21.【答案】（1）C；（2）控制所有的用电器；（3）只控制该支路的用电器；（4）【解析】（1）连接实验电路要注意：A、按照电路图连接电路的过程中，开关应该是断开的，故A正确；B、连接电路时，每处线都必须接牢，否则电路不稳定，故B正确；C、连接实物电路图时，只要把开关S、灯L1、灯L2接入电路即可，没有必要一定从正极出发，回到负极，也可从负极出发，回到正极，故C错误；D、连接完毕对照电路图仔细检查电路，确认无误后再闭合开关，故D正确；本题选择没有必要的，即错误的，故选C．（2）在串联电路中开关控制整个电路，即控制所有的用电器．（3）在并联电路中支路开关只控制该支路的用电器．（4）下图中灯L1与L2并联，其中S1控制L1所在的支路，S2控制L2所在的支路，根据实物图作出电路图，电路图如图所示：22.【答案】解：(1)电源电压大于电铃的额定电压，为使电铃正常工作，应给电铃串联一个分压电阻，电路图如图所示．(2)电铃正常工作时，U电铃＝6 V，电路中的电流：I＝I电铃＝＝＝0.6 A，因为I＝，串联电阻两端的电压：UR＝U－U电铃＝9 V－6 V＝3 V，串联电阻的阻值：R＝＝＝5 Ω.答：(1)电路图如图所示：(2)应该串联一个5 Ω的电阻【解析】(1)电源电压大于电铃的额定电压，为使电铃正常工作，应给电铃串联一个分压电阻．(2)由欧姆定律求出电铃正常工作时的电流，由串联电路特点求出电铃正常工作时串联电阻电压，然后由欧姆定律求出串联电阻阻值．23.【答案】(1)视频输出音频输出视频输入音频输入(2)【解析】(2)在连线时应将音频与音频相连，视频与视频相连；注意音频分左右声，L为左声道，R为右声道．24.【答案】(1)25(2)利用5个20 Ω的电阻串联即可得出一个100 Ω的电阻(3)电阻串联的总电阻等于各串联电阻阻值之和(4)证明：在串联电路中电压关系：总电压等于各分电压之和，即U＝U1＋U2＋…；由I＝可得U＝IR，所以，IR＝I1R1＋I2R2＋…；已知串联电路中电流关系：电流处处相等，即I＝I1＝I2＝…；所以，R＝R1＋R2＋….【解析】根据用一个8 Ω的电阻代替串联的3 Ω和5 Ω的电阻可知：(1)由于15 Ω＋10 Ω＝25 Ω可知：可以用25 Ω的电阻去替换串联的15 Ω和10 Ω的两个电阻．(2)n＝＝5，所以，利用5个20 Ω的电阻串联即可(3)由上述内容我们可以看出：电阻串联的总电阻(等效电阻)与串联的各个电阻的关系是电阻串联的总电阻等于各串联电阻阻值之和．(4)证明：在串联电路中电压关系：总电压等于各分电压之和，即U＝U1＋U2＋…；由I＝可得U＝IR，所以，IR＝I1R1＋I2R2＋…；已知串联电路中电流关系：电流处处相等，即I＝I1＝I2＝…；所以，R＝R1＋R2＋….25.【答案】解：(1)汽车以120 km/h速度匀速运动时，1 min中内做的有用功：W有用＝Pt＝82.8×103W×60 s＝4.968×106J；(2)1 min内汽油燃烧释放的热量：Q放＝mq＝ρVq＝1.3 kg/m3×4.6×107J/kg＝8.28×103J；(3)发动机的效率：η＝×100%＝×100%＝25%.答：(1)汽车1 min内做的有用功是4.968×105J；(2)燃料完全燃烧放出的热量是8.28×103J；(3)发动机的效率是25%.【解析】(1)已知发动机的最大功率，直接根据W＝Pt即可求出汽车1 min内做的有用功；(2)根据m＝ρv算出燃气的质量，然后根据空燃比算出汽油的质量，再利用放热公式求出燃料放出的热量；(3)发动机的效率是有用功跟汽油燃烧释放热量的比值．26.【答案】解：(1)由串联电路特点可知：R＝R1＋R2＝20 Ω＋5 Ω＝25 Ω，(2)电路电流：I＝＝＝0.72 A.答：(1)它们的等效电阻是25 Ω；(2)如果电压是18 V，则电路中的电流为0.72 A.【解析】(1)由串联电路特点，求出串联电阻阻值．(2)由欧姆定律，根据公式I＝求出干路电流．27.【答案】解：(1)由电路图可知，闭合S1，断开S2时，电路为R2的简单电路，电流表测电路中的电流，根据欧姆定律，电流表的示数：I2＝＝＝0.4 A；(2)闭合S1、S2时，两电阻并联，并联电路中干路电流等于各支路电流之和，I1＝I－I2＝0.6 A－0.4 A＝0.2 A，并联电路各支路两端的电压相等，R1＝＝＝30 Ω.答：(1)闭合S1，断开S2，电流表的示数是0.4 A；(2)闭合S1、S2，电流表的示数变为0.6 A，则通过R1的电流是0.2 A；R1的阻值是30 Ω.【解析】(1)由电路图可知，闭合S1，断开S2时，电路为R2的简单电路，电流表测电路中的电流，根据欧姆定律求出其大小；(2)闭合S1、S2时，两电阻并联，根据并联电路的特点可知通过R1的电流，再根据并联电路的电压特点和欧姆定律求出R1的电阻．。

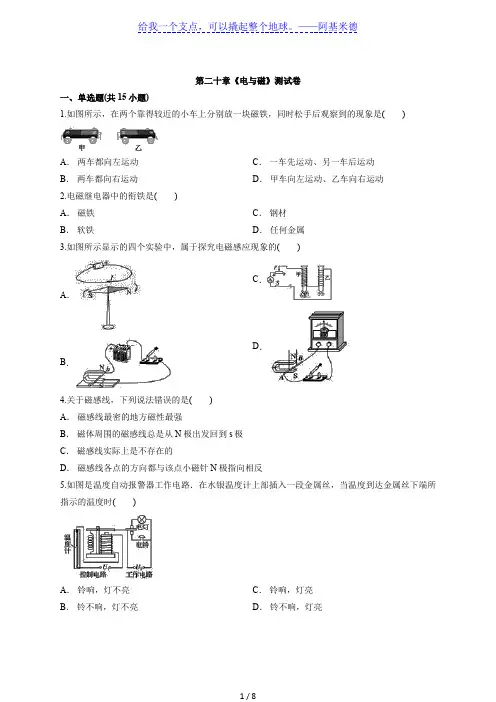

2020年初中物理中考复习专题第二十章《电与磁》测试卷
