气体质量流量控制器和流量计工作原理
气体流量计工作原理
气体流量计工作原理
气体流量计是一种用于测量气体流动速度和质量流量的仪器。
它基于流体动力学定律和物理性质的变化来实现流量的测量。
气体流量计的工作原理通常包括以下几个方面：
1. 等密度原理：根据气体流过的截面积和速度可以计算出气体的流量。
一种常见的实现方式是通过流体动力学原理，将气体流过的截面积和流速转换为压力差。
2. 热速度原理：根据热速度定律，通过测量热电偶的温度差来计算气体的流量。
当气体通过测量管道时，流体的速度会影响热交换的速度，从而使热电偶测量到的温度差发生变化，通过测量温度差的变化可以计算出气体的流量。
3. 导管压差原理：根据气体在导管中流动时产生的压力差来计算气体的流量。
通过在导管中设置压力传感器，测量气体流过导管时的压力差，通过一定的计算方式可以得到气体的流量。
4. 质谱法：通过质谱仪来分析气体中的组分，并根据组分的质量来计算气体的流量。
质谱仪可以将气体中各组分的质量分析出来，通过测量时间、速度和流量等参数来确定气体的流量。
以上是常见的几种气体流量计的工作原理，通过选择适合的工作原理和仪器可以实现对不同气体的准确流量测量。
0131.气体质量流量控制器(MFC)与气体质量流量计(MFM)
气体质量流量控制器（MFC）与气体质量流量计（MFM）MFC是带有控制气体质量流量的装置，而MFM是不具有控制气体质量流量功能的装置。
MFC为Mass Flow Controller的缩写，即质量流量控制。
流体在旋转的管内流动时会对管壁产生一个力，它是科里奥利在1832年研究水轮机时发现的，简称科氏力。
质量流量计以科氏力为基础，在传感器内部有两根平行的T型振管，中部装有驱动线圈，两端装有拾振线圈，变送器提供的激励电压加到驱动线圈上时，振动管作往复周期振动，工业过程的流体介质流经传感器的振动管，就会在振管上产生科氏力效应，使两根振管扭转振动，安装在振管两端的拾振线圈将产生相位不同的两组信号，这两个信号差与流经传感器的流体质量流量成比例关系。
计算机解算出流经振管的质量流量。
不同的介质流经传感器时，振管的主振频率不同，据此解算出介质密度。
安装在传感器器振管上的铂电阻可间接测量介质的温度。
质量流量计直接测量通过流量计的介质的质量流量,还可测量介质的密度及间接测量介质的温度。
由于变送器是以单片机为核心的智能仪表，因此可根据上述三个基本量而导出十几种参数供用户使用。
质量流量计组态灵活，功能强大,性能价格比高，是新一代流量仪表。
测量管道内质量流量的流量测量仪表。
在被测流体处于压力、温度等参数变化很大的条件下，若仅测量体积流量，则会因为流体密度的变化带来很大的测量误差。
在容积式和差压式流量计中，被测流体的密度可能变化30％，这会使流量产生30～40％的误差。
随着自动化水平的提高，许多生产过程都对流量测量提出了新的要求。
化学反应过程是受原料的质量(而不是体积)控制的。
蒸气、空气流的加热、冷却效应也是与质量流量成比例的。
产品质量的严格控制、精确的成本核算、飞机和导弹的燃料量控制，也都需要精确的质量流量测量。
因此质量流量计是一种重要的流量测量仪表。
质量流量计可分为两类：一类是直接式，即直接输出质量流量；另一类为间接式或推导式，如应用超声流量计和密度计组合，对它们的输出再进行乘法运算以得出质量流量。
质量流量控制器原理
质量流量控制器原理质量流量控制器是一种用于控制气体质量流量的仪器，它可以根据用户设定的质量流量值，精确地调节气体的流量，从而确保气体流量的准确性和稳定性。
本文将重点介绍质量流量控制器的原理及其工作方式。
一、质量流量控制器原理质量流量控制器的原理基于流场动态计量技术，它通过测量气体密度和瞬时流量计算气体的质量流量，然后根据设定值调节流量控制阀门的开度，从而实现质量流量的精确控制。
在质量流量控制器中，气体通过流量计进入测量腔体，测量腔体中装有传感器，可以进行压力、温度、流量、密度等参数的测量。
这些参数直接影响了气体密度的计算，而气体密度的准确计算是控制质量流量的关键。
测量系统完成数据采集后，将数据转换为质量流量值，并通过控制阀门的开度来调节气体流量，实现质量流量的精确控制。
二、质量流量控制器的工作方式质量流量控制器主要分为两个部分，即测量模块和电子控制模块。
（一）测量模块测量模块由流量计和密度计组成。
流量计可以根据气体流过流体的速度进行测量，而密度计则是利用气体压力、温度、流量等参数进行测量。
这两种仪器都非常精确，可以实时测量气体的流量和密度。
在测量模块中，流量计和密度计通过传感器与电子控制模块相连。
当气体经过流量计时，流量计产生信号并将其传输到控制模块，控制模块根据信号计算出气体的流量。
当气体经过密度计时，密度计也会产生信号并传输到控制模块，控制模块根据信号计算出气体的密度。
（二）电子控制模块电子控制模块主要由控制器、流量计控制器、密度计控制器和阀门控制器等部分组成。
电子控制模块的主要作用是接收来自测量模块的信号，并根据用户设定的质量流量值自动调节阀门的开度，从而控制气体的流量。
具体的工作流程如下：1. 用户根据需要设定目标质量流量值，并将该值输入到控制器中。
2. 测量模块中的流量计和密度计开始测量气体的流量和密度，并将测量结果传输到电子控制模块中。
3. 电子控制模块根据测量结果计算出当前的质量流量值，并将该值与用户设定的目标质量流量值进行比较。
气体质量流量控制器和流量计工作原理
气体质量流量控制器和流量计工作原理流量传感器采用毛细管传热温差量热法原理测量气体的质量流量(无需温度和压力补偿)。
将传感器加热电桥测得的流量信号送入放大器放大，放大后的流量测量电压与设定电压进行比较，再将差值信号放大后去控制调节阀，通过闭环控制来控制通过的流量，并使之与设定的流量相等。
分流器决定主通道的流量。
左图为MFC和流量显示仪连接后的工作原理图：（将该地址复制粘贴到网叶地址栏里）控制器输出的流量检测到的电压与流过通道的气体质量成正比。
满量程检测输出电压为5VDC。
气体质量流量控制器的检测范围为2~100%满刻度（量程比为50：1），流量分辨率为0.1%满刻度。
注意:气体质量流量控制器的“阀控”线置于“清洗”位时也可以当成气体质量流量计使用。
这时，流量检测输出电压的输出值可能达到10VDC以上。
需要注意的是，一旦输出电压超过5VDC，流量检测电压和实际通过的流量不成线性对应关系。
清洗时，流量显示是不准确的，而且还可能出现流量增大、显示减小的现象，但这些不会损坏质量流量控制器。
2、气体质量流量计和气体质量流量控制器结构（将该地址复制粘贴到网叶地址栏里）气体质量流量计含流量传感器、分流器通道和流量放大、线性化及温度补偿电路组成。
增加电磁阀和PID控制电路就构成了流量控制器。
3、气体质量流量控制器和气体质量流量计的应用范围MFC和MFM可广泛地应用于石油化工、半导体和集成电路、特种材料学科、医药、环保和真空等多种领域的科学研究和生产中，其典型应用有：电子工艺设备，如氧化、CVD、扩散、外延、等离子蚀刻、离子注入和溅射，以及微反应装置、配气和混气系统、镀膜设备、光纤熔炼、气相色谱仪以及其它分析仪器。
应用对象：质量流量控制器应用系统集成商、特殊气体厂商、真空元件供应商、真空系统集成商、特殊气体厂商、真空元件供应商、真空系统集成商、电池系统集成商、生化系统集成商、气体装配流水线集成商、大学实验室、气体公司、研。
气体质量流量控制器原理
气体质量流量控制器原理气体质量流量控制器是一种用于控制气体流量的装置，通过精确检测和调节气体的质量流量，实现对气体流量的精确控制。
其主要原理是根据气体的密度、压力、温度等参数来计算气体的质量流量，并根据设定值和反馈信号来调节阀门的开度，从而控制气体的流量。
气体质量流量控制器的工作原理可以分为以下几个步骤：1. 气体检测：气体质量流量控制器通常配备有气体传感器，通过传感器可以实时检测气体的属性，如压力、温度和气体浓度等。
传感器会将检测到的气体属性转换为相应的电信号。
2. 信号处理：传感器产生的电信号被送到信号处理器中进行处理。
信号处理器会将信号进行放大、滤波和线性化等处理，以确保信号的可靠性和稳定性。
3. 质量流量计算：信号处理器将处理后的信号传递给质量流量计算器进行质量流量的计算。
质量流量计算器根据一定的计算公式，将气体的密度、压力、温度和流体状态等参数结合起来，计算得出气体的质量流量。
质量流量计算器通常采用数值计算的方法，能够实时准确地计算出气体的质量流量。
4. 控制信号生成：质量流量计算器将计算得到的质量流量值与设定值进行比较，生成控制信号。
控制信号通常是电信号，根据设定值和实际值的差异，控制信号会有不同的大小和方向，用于调节下一步的阀门开度。
5. 阀门调节：控制信号被送到阀门执行器，通过执行器调节阀门的开度，从而控制气体的流量。
阀门执行器通常是一种电动执行器，可以根据控制信号的大小对阀门进行精确的调节。
通过不断地调节阀门的开度，气体质量流量控制器能够实现对气体流量的精确控制。
6. 反馈控制：气体质量流量控制器通常还具备反馈控制功能，通过将执行器和流量计等装置的反馈信号与设定值进行比较，实时调整控制信号的大小和方向，从而更加精确地控制气体的流量。
反馈控制在控制系统中起到了重要的作用，可以稳定和优化控制系统的性能。
总结起来，气体质量流量控制器的原理是通过精确检测气体的属性并进行流量计算，通过生成的控制信号调节阀门的开度，实现对气体流量的精确控制。
数字式气体质量流量控制器工作原理
数字式气体质量流量控制器工作原理数字式气体质量流量控制器是一种高精度、高灵敏的仪表，它可以对气体进行精确的流量控制，并能够实时地监测和记录气体的流量、温度、压力等参数，是广泛应用于气体流量计量和控制的仪器之一。
那么，数字式气体质量流量控制器的工作原理是什么呢？本文将从两个方面探讨这一问题，分别是流量控制的原理和数字化的实现方式。
一、流量控制的原理流量控制是数字式气体质量流量控制器最主要的功能，其基本原理是利用增压阀、流量计和比例控制阀组成的反馈控制回路，通过比例积分控制算法精确地调节比例控制阀的开度，使得气体的流量达到预期的设定值，并保持不变。
具体来说，流量控制过程分为三个阶段：供气、检测和修正。
1. 供气阶段在这一阶段，气体从气源经过预处理设备（例如过滤、减压、降温等）进入增压器。
增压器的作用是将气体压力升高到一定程度，以保证流量计的测量精度。
当气体经过流量计时，它会产生一定的压降，流量计会将这个压降转换成一个电信号，同时将这个信号送给比例控制阀。
然后，比例控制阀根据这个信号来控制其开度，从而调节气体的流量，使得流量达到设定值。
2. 检测阶段在流量控制器的工作过程中，会不断地检测气体的流量（实际流量）和设定值（目标流量），并将它们进行比较。
如果实际流量小于设定值，那么就需要增加比例控制阀的开度；反之，则需要减小比例控制阀的开度。
这样，就能不断地调节气体的流量，使其保持在目标值附近。
3. 修正阶段在实际的工作中，由于气体的温度、压力等因素的变化，会对流量计的测量精度造成一定的影响。
此时，流量控制器就需要对测量结果进行修正，以保证流量控制的精度。
具体操作是：将测量得到的流量信号与气体温度、压力等参数进行比较，然后利用修正算法调整比例控制阀的开度，从而修正测量误差。
二、数字化的实现方式除了流量控制功能外，数字式气体质量流量控制器还具有数字化的特点，即它采用了数字电路和计算机技术来实现流量控制和参数显示。
气体质量流量控制器和流量计工作原理
气体质量流量控制器和流量计工作原理气体质量流量控制器是一种用于实时控制气体流量的仪器设备。
它通常用于实验室、工业生产等领域中的气体流量控制和调节。
而流量计是用于测量和监测气体的流量的仪器设备。
下面将详细介绍气体质量流量控制器和流量计的工作原理。
1.热膜传感器：热膜传感器是气体质量流量控制器中的关键部件，它由一个薄膜状的感温器件组成。
当气体流过传感器时，传感器表面的薄膜受到热冷交换的影响，导致传感器温度发生变化。
2.热冷交换：热膜传感器的表面会通过热冷交换与气体发生热量的交换。
当气体流过传感器时，如果气体的质量流量增加，传感器表面的热量散失也会增加，导致传感器温度下降。
反之，如果气体质量流量减小，传感器温度则会上升。
3.电路反馈：气体质量流量控制器会通过电路来测量传感器的温度变化，并根据测量结果进行反馈控制。
当气体流量增加时，控制器会减小控制阀的开度，以降低气体质量流量，使传感器温度保持稳定；当气体流量减小时，控制器会增大控制阀的开度，以增加气体质量流量，使传感器温度保持稳定。
流量计的工作原理：流量计主要根据不同的测量原理可以分为多种类型，例如差压式流量计、涡街流量计、电磁流量计等。
这里以差压式流量计为例，介绍流量计的工作原理：1.差压原理：差压式流量计是基于伯努利定律和流体连续性方程的原理工作的，它通过测量流体通过流量计前后的压差来计算流量。
根据伯努利定律，当流体通过管道流动时，流体的动能、位能和压力之间存在关联关系；而流体连续性方程则说明了流入和流出相同截面的流体质量与速度之间的关系。
2.测压装置：差压式流量计中的测压装置通常由压力传感器和差压计组成。
压力传感器用于测量流体通过流量计前后的压力值，差压计用于计算由于流体通过流量计而产生的压差。
3.计算流量：根据测得的差压值和流体的密度，可以利用伯努利定律和流体连续性方程的公式来计算流体的流量。
具体的计算方法会根据差压计的类型而有所不同。
4.输出信号：流量计通常会输出经过处理的电信号，以便用户读取和使用。
气体质量流量计原理
气体质量流量计原理气体质量流量计是一种用于测量气体流量的仪器，它将气体质量作为测量参数。
其原理基于热物理效应，可以用来测量各种气体的流量，广泛应用于化工、医药、冶金、航空等领域。
一、气体质量流量计的基本组成气体质量流量计主要由传感器、信号处理器、显示器和控制器四部分组成。
传感器是测量气体质量流量的核心部件，通常采用热毛细管技术、热膜技术或者微流控技术实现。
信号处理器接收传感器输出的信号，并将其转换为数字量，并进行校准、线性化等处理。
显示器将处理后的数据以数字或者图形的形式显示。
控制器则是对气体质量流量进行控制和调节的核心，通过控制阀门或者泵等设备实现。
二、热物理效应原理气体质量流量计的工作原理基于热物理效应。
当气体通过热丝或者热膜时，这个加热物体会失去一定的热量，且与气体流量成正比。
在气体流量不同的情况下，热丝或者热膜会产生不同的温度变化，进而实现气体流量的测量。
三、热毛细管技术热毛细管气体质量流量计是一种测量气体流量的传统技术。
其基本原理是利用热丝或者热膜加热毛细管中的气体。
通过测量热丝或者热膜的加热功率和温度变化，可以计算出气体的质量流量。
热毛细管气体质量流量计的特点是测量范围广，可以测量各种气体的流量。
热毛细管属于热敏元件，灵敏度不高，且在高速气流下容易受到干扰。
四、热膜技术热膜气体质量流量计是一种新型的传感器，其基本原理是采用热膜作为测量元件。
由于热膜的热导率比热丝低，因此在气体流动下，热膜的温度变化比热丝更为明显。
通过测量热膜表面温度的变化，可以得到气体质量流量的数据。
热膜气体质量流量计的特点是响应速度快、灵敏度高、输出信号稳定。
热膜的寿命较短，容易受到杂散热影响，需要经常进行校准和维护。
五、微流控技术微流控气体质量流量计是一种基于微流控技术的新型传感器。
其基本原理是通过微流道和微加热器等微观结构实现对气体流量的测量。
在气体流动过程中，微通道内的热量传递和质量交换等微观效应会影响气体温度和流速的变化，进而实现气体质量流量的测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

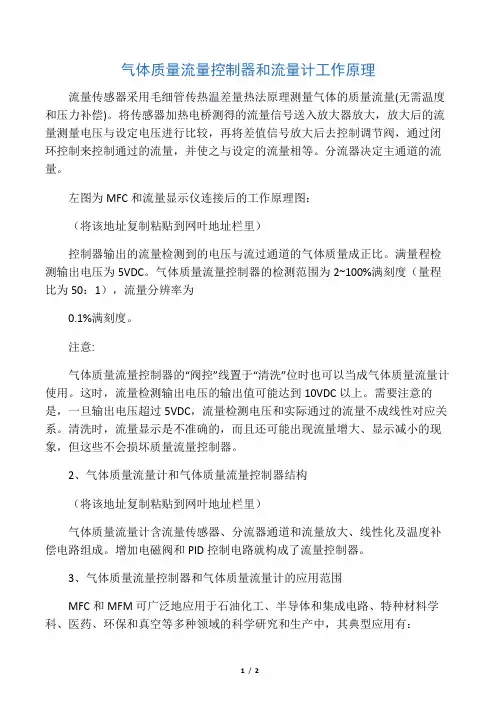

气体质量流量控制器和流量计工作原理
