【CN109918814A】基于Revit软件的模板辅助设计工具的软件插件及应用方法【专利】
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910193092.2
(22)申请日 2019.03.14
(71)申请人 中交一航局第三工程有限公司
地址 116000 辽宁省大连市西岗区海达北
街91号
申请人 中交第一航务工程局有限公司
(72)发明人 赫文 代浩 刘凯悦 毕建秋
唐瑜 李连龙 刘建 姜南岸
赵鑫 颜如玉 邹开泰
(74)专利代理机构 大连博晟专利代理事务所
(特殊普通合伙) 21236
代理人 孙丽
(51)Int.Cl.
G06F 17/50(2006.01)
G06F 8/61(2018.01)
(54)发明名称
基于Revit软件的模板辅助设计工具的软件
插件及应用方法
(57)摘要
本发明涉及施工过程中的模板建模领域，具
体涉及一种基于Revit软件的模板辅助设计工具
的软件插件及应用方法，所述插件包括：模板快
速设计建模模块，用于Revit模型的参数化调整，
通过更改模板模型的属性值来控制模板模型尺
寸大小的改变；模板加工材料用量快速统计模
块，用于对模板的各部分结构赋予材质，快速提
取出工程量；模板图纸快速出图模块，用于Revit
模型的快速出图；封装功能开发模块，用于Revit
软件的二次开发，在Revit内部直接调用相关模
型族文件，并对程序进行exe封装。
因对模板模型
进行了公式设计，使各模板模型仅通过修改少量
主要尺寸参数即可获得符合要求的模板模型，省
去人工手动画图，能够显著提高人力成本，让模
板模型拼装更加方便快捷。
权利要求书1页 说明书3页 附图1页CN 109918814 A 2019.06.21
C N 109918814
A
权 利 要 求 书1/1页CN 109918814 A
1.一种基于Revit软件的模板辅助设计工具的软件插件，其特征在于：包括如下部分：
模板快速设计建模模块，用于Revit模型的参数化调整，通过对各模板模型进行公式设计，更改模板模型的属性值来控制模板模型尺寸大小的改变，模板模型的细节调整由软件自动完成。
2.根据权利要求1所述的基于Revit软件的模板辅助设计工具的软件插件，其特征在于：还包括如下模块中的任意一个、两个或三个模块：
模板加工材料用量快速统计模块，针对模板材料统计需求预设了材质库、明细表格样式和钢材型号，用于对模板的各部分结构赋予材质，实现快速输出模板材料工程量；
模板图纸快速出图模块，利用Revit软件的样板预设功能建立了样板文件，样板文件内预设了视图样板，视图样板综合模板设计建模环境和模板加工图的图纸样板，同时内置了标准图框，实现快速输出模板加工图；
封装功能开发模块，用于Revit软件的二次开发，在Revit内部直接调用相关模型族文件，并对程序进行exe封装。
3.根据权利要求2所述的基于Revit软件的模板辅助设计工具的软件插件，其特征在于：含有封装功能开发模块时，封装功能开发模块包括如下部分：
插件功能开发，在Revit软件界面中点击对应工具按钮，执行载入对应构件族并进行自由放置的功能；
插件产品封装，将插件产品做成了exe安装文件，便于插件安装的同时为模板辅助建模插件后期升级提供了基础条件。
4.根据权利要求1-3中任一项所述的基于Revit软件的模板辅助设计工具的软件插件，其特征在于：所述模板快速设计建模模块，包含插件的显示界面，所述插件的显示界面包括：专用模板、通用模板和构件及支撑三个面板。
5.根据权利要求4所述的基于Revit软件的模板辅助设计工具的软件插件，其特征在于：
所述专用模板包括沉箱模板、方块模板、管廊模板和箱梁模板；
所述通用模板包括通用面板、通用桁架和通用型材；
所述构件及支撑包括连接件、缓台、脚手架、井字撑和其他。
6.一种基于Revit软件的模板辅助设计工具软件插件的应用方法，其特征在于：包括如下步骤：
S1：下载并安装参数化模板辅助设计工具封装插件；
S2：打开Revit软件，在选项卡中选择新安装的模板辅助建模插件，根据工程结构特点，选择一个模板模型；
S3：通过对模板模型的属性值进行修改，改变模板模型的大小，得到想要的模板模型，再用模板模型进行虚拟拼装。
2。
Revit软件操作
案例一
01
某高速公路项目
案例二
02
某桥梁工程
案例三
03
某隧道工程
公楼机电安装项目
案例三
某酒店机电安装项目
06 未来发展与展望
新功能更新
增强的协同设计功能
未来版本的Revit可能会增加更强大的协同 设计工具，使多团队成员之间更高效地协作 。
智能化建模辅助
参数化驱动
在Revit中，用户可以使用参数化驱动来自动化一些常见的建模任务。例如，通过设置参数来自动调整 墙体的厚度、高度等属性，提高建模效率。
协同设计
协同设计
协同设计是指多个设计师或团队之间通过共享数据和文件来共同完成一个设计任 务的过程。在Revit中，协同设计可以通过链接、工作共享和协同视图等功能实 现。协同设计可以提高设计效率和质量，减少重复工作和错误。
总结词：Revit软件运行缓慢，响应迟钝。
内存不足问题
详细描述：可能是由于模型文件过大、软件设置不当或 系统资源占用过高等原因导致。解决方案包括优化模型 文件、调整软件设置或关闭其他占用资源的程序。
05 应用案例分享
建筑项目
案例一
某商业综合体项目
案例二
某住宅小区项目
案例三
某历史建筑保护项目
基础设施项目
Revit软件操作
目录
CONTENTS
• Revit软件简介 • 基础操作入门 • 高级操作技巧 • 常见问题与解决方案 • 应用案例分享 • 未来发展与展望
01 Revit软件简介
软件概述
1
是一款功能强大的建筑信息模型（BIM）软件， 广泛应用于建筑、结构和机电工程设计领域。
2
支持三维建模、协同设计和建筑信息管理等功能， 为设计师、工程师和承包商提供全面的解决方案。
建筑模板的设计软件和工具推荐
建筑模板的设计软件和工具推荐在建筑设计领域中，建筑模板是一个重要的工具，它能够帮助建筑师、工程师和设计团队快速、高效地创建建筑方案。
然而，选择合适的建筑模板设计软件和工具对于专业人士来说可能是一个挑战。
在本文中，我将推荐一些优秀的建筑模板设计软件和工具，以帮助建筑界的同行们更好地选择适合自己的工具。
首先，AutoCAD是一个被广泛使用的建筑模板设计软件。
它提供了丰富的设计工具和功能，可以帮助用户创建和修改二维和三维模型。
AutoCAD的用户界面简洁明了，易于操作，并且具有很强的灵活性。
它支持各种文件格式，使用户能够与不同的设计软件进行兼容。
此外，AutoCAD还提供了大量的插件和扩展，使用户可以根据自己的需求来定制。
其次，SketchUp是另一款备受推崇的建筑模板设计软件。
它被广泛应用于建筑设计、景观设计和室内设计中。
SketchUp具有简单而直观的用户界面，使得用户可以快速将概念想法转化为模型。
它有强大的绘图和渲染功能，可以帮助用户创建逼真的效果图。
SketchUp还有丰富的插件库，提供了更多的功能和选择。
另外一个值得推荐的建筑模板设计工具是Revit。
Revit是由AutoDesk公司开发的一款完整的建筑设计工具。
它提供了建筑信息模型（BIM）技术，可以帮助用户在设计过程中更好地管理和协调信息。
Revit具有强大的参数化建模和分析功能，可以帮助用户快速生成和修改建筑模型。
同时，Revit还能够生成详细的施工图和材料清单，提高设计的准确性和可行性。
此外，对于热爱绘画和手绘风格的设计师们，Procreate是一个不错的选择。
Procreate是一款在iPad上运行的绘图和绘画软件，具有出色的绘画和绘图功能。
它提供了丰富的画笔和纹理，使用户可以模仿不同的绘画风格。
Procreate还支持导入和导出不同文件格式，可以与其他建筑模板设计软件进行无缝衔接。
综上所述，选择合适的建筑模板设计软件和工具对于建筑设计行业的专业人士来说非常重要。

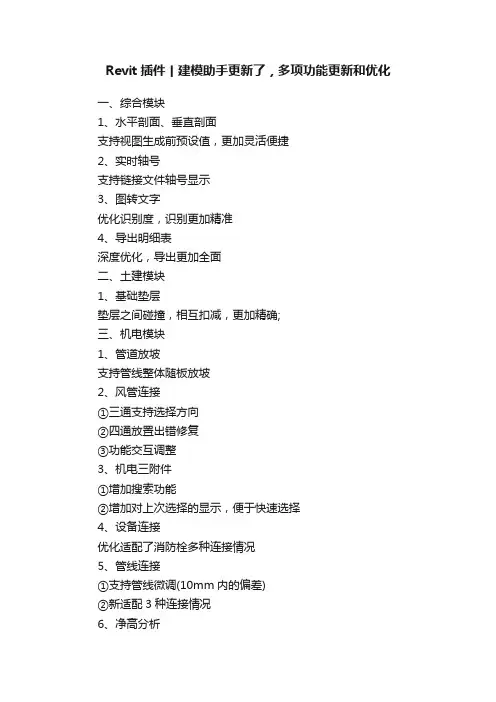

Revit插件丨建模助手更新了，多项功能更新和优化
Revit插件丨建模助手更新了，多项功能更新和优化一、综合模块1、水平剖面、垂直剖面支持视图生成前预设值，更加灵活便捷2、实时轴号支持链接文件轴号显示3、图转文字优化识别度，识别更加精准4、导出明细表深度优化，导出更加全面二、土建模块1、基础垫层垫层之间碰撞，相互扣减，更加精确;三、机电模块1、管道放坡支持管线整体随板放坡2、风管连接①三通支持选择方向②四通放置出错修复③功能交互调整3、机电三附件①增加搜索功能②增加对上次选择的显示，便于快速选择4、设备连接优化适配了消防栓多种连接情况5、管线连接①支持管线微调(10mm内的偏差)②新适配3种连接情况6、净高分析①房间分析流程优化，更高的识别率②增加识别CAD停车位图层转楼板③增加一键删除转化后的分析楼板四、出图模块1、批量导出图纸【设置】支持多张CAD导出，拼合到一张图纸中(目前仅支持图纸内有单个视图的情况)温馨提示：该功能当前版本功能不稳定，建议使用前先保存2、一键开洞①支持圆形风管圆形洞口、圆形套管②洞口类型可以选择需要显示为(矩形、圆形洞口还是墙、梁、板洞口)3、洞口标注①支持单个放置以及批量放置②批量放置统一整齐排版4、洞口定位功能重构，支持链接文件定位5、管线标注功能重构，支持计算标高高度、向下距板高度，支持整齐排版，多参数灵活选择6、尺寸定位标注功能重构，新增画线选择(支持链接文件)五、有求必应1、自动避障★★★★★根据指定设置，对碰撞管线进行避让2、管线角度微调★★★★★参照指定线性构件，将管线单根或整段旋转与之平行3、批量喷头★★★★★框选喷淋支管、立管快速生成喷头4、闪念本★★★★★支持局域网(中心文件)多人项目信息共享、协同『重大功能优化』1、有求必应功能支持功能添加快捷键(在【有求必应-功能管理】中设置) 2、剖面生成三维优化生成后的视图范围，更加的精确、细腻3、系统管理修改多个问题，完善功能4、附件旋转适配管件、管道附件、风管管件、风管附件5、管线分隔支持剖面使用百度搜：建模助手，即可找到！。

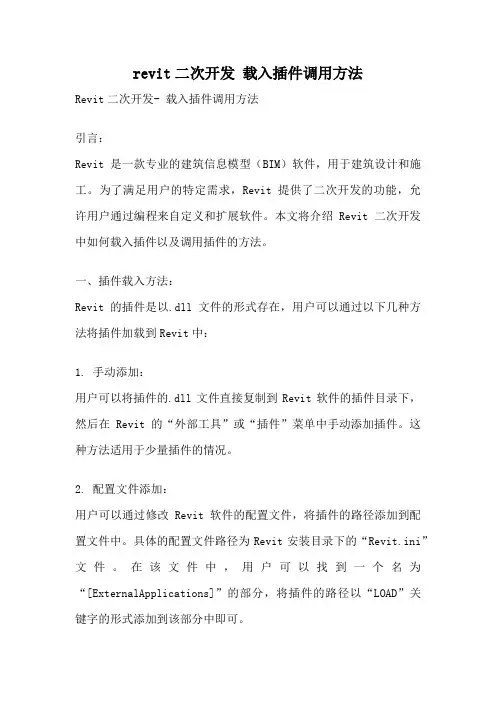

revit二次开发 载入插件调用方法
