外墙板构造防水技术交底
钢结构外墙板安全技术交底模板
一、交底目的为确保钢结构外墙板施工过程中的安全，提高施工人员的安全意识，预防和减少安全事故的发生，特制定本安全技术交底。
二、工程概况1. 工程名称：XX项目2. 工程地点：XX地区3. 工程规模：XX平方米4. 施工单位：XX施工单位三、施工范围本交底适用于钢结构外墙板的设计、制作、运输、安装及验收等全过程。
四、安全技术措施1. 人员安全（1）施工人员必须经过专业培训，取得相关资格证书后方可上岗。
（2）高空作业人员必须身体健康，无恐高症等疾病。
（3）施工人员必须正确佩戴个人防护用品，如安全帽、安全带、防尘口罩、防护眼镜等。
2. 设备安全（1）钢结构外墙板制作、运输、安装过程中使用的机械设备必须符合国家相关标准，并进行定期检查、维护。
（2）吊装设备、起重机械等必须经过专业检测，确保其安全性能。
3. 施工现场安全（1）施工现场应设置明显的警示标志，提醒施工人员注意安全。
（2）施工现场应保持整洁，避免施工材料、工具等物品散落。
（3）施工现场应设立安全通道，确保人员疏散畅通。
4. 钢结构外墙板制作安全（1）制作过程中，应严格按照设计图纸进行施工，确保构件尺寸、形状等符合要求。
（2）焊接过程中，应采取防护措施，防止焊接飞溅伤人。
（3）切割、打磨等作业过程中，应佩戴防护眼镜，防止眼部受伤。
5. 钢结构外墙板运输安全（1）运输过程中，应确保构件固定牢固，防止在运输过程中发生位移、倾斜等。
（2）运输车辆应配备安全防护设施，如防滑链、制动器等。
6. 钢结构外墙板安装安全（1）安装前，应检查构件的质量、尺寸、形状等是否符合要求。
（2）安装过程中，应严格按照施工方案进行操作，确保安装质量。
（3）高空作业时，应使用安全带，并确保其牢固可靠。
五、应急预案1. 人员受伤：立即停止作业，将受伤人员送往医院救治，并报告相关部门。
2. 设备故障：立即停止使用故障设备，切断电源，隔离危险区域，并报告相关部门。
3. 火灾事故：立即启动火灾应急预案，疏散人员，扑救火灾，并报告相关部门。
屋面细部构造防水施工技术交底
屋面细部构造防水施工技术交底1.适用范围本施工技术交底使用卷材防水屋面、涂膜防水屋面、刚性防水屋面、瓦屋面、隔热层屋面的天沟、檐沟、檐口、冷水、水落口、分格缝、变形缝、排气管道、伸出屋面管道等防水构造的施工与质量验收。
2.施工准备2.1材料质量要求（1）所用材料的品种、规格应符合设计和标准详图的要求。
（2）板材及管材：26号镀锌白铁皮、铸铁管、2mm厚薄钢板、3mm×20mm扁铁及ф6圆铁。
（3）其他材料：Ф6螺丝、圆钉、焊条、焊锡、稀盐酸、水泥等。
2.2主要机具（1）机械：剪板机、咬口机、无齿锯、电焊机。
（2）用具：电烙铁、硬方木、硬木拍板、木锤、钢堑子、钢针、方钢、螺丝刀、圆钢管、折尺、直尺、划线规。
2.3作业条件（1）屋面找平层施工已完成，经检查验收合格。
（2）建筑无雨水管处装饰工程已完成，具备做雨水管的条件。
（3）为施工安装屋面必须设有防护栏，确保安装水落口等的操作安全。
3.施工工业3.1檐口檐口是受雨水冲刷最严重的部位，防水层在该处应牢固固定，施工时应在檐口上预留凹槽，将防水层的末端压入凹槽内，卷材还应用压条钉压，然后用密封材料封口，以免被大风掀起。
同时要注意该处不能高出屋面，否则会形成挡水使屋面积水。
无组织排水檐口800mm范围内，卷材应采取满粘法施工，以保证卷材与基层粘贴牢固。
卷材收头应压入预先留置在基层上的凹槽内，用水泥钉钉牢，密封材料密封，水泥砂浆抹压，以防收头翘边。
3.2天沟、檐沟天沟、檐沟是屋面雨水集汇之处，若处理不好，就有可能导致屋面积水、漏水。
（1）天沟、檐沟应增设附加层。
当采用沥青防水卷材时，应增铺一层卷材；当采用高聚物改性沥青防水卷材合成高分子防水卷材时，宜采用防水涂膜增强层。
（2）天沟、檐沟与屋面交接处的附加层宜空铺，空铺宽度应为200mm；天沟、檐沟卷材收头，应固定密封。
（3）高低层内排水天沟与立墙交接处，应采取能适应变形的密封处理。
（4）带混凝土斜板的檐沟。
墙面外墙板安全技术交底模板
一、交底目的为确保墙面外墙板施工过程中的安全，预防事故发生，现将墙面外墙板施工的安全技术要求进行交底，要求所有参与施工的人员必须严格遵守。
二、施工人员要求1. 施工人员必须经过专业培训，持有相关操作证书。
2. 施工人员应熟悉本工程的安全操作规程和应急预案。
3. 施工人员应佩戴好个人防护用品，如安全帽、防护眼镜、手套、防尘口罩等。
三、施工现场安全注意事项1. 进入施工现场必须佩戴合格的安全帽，系好下额带。
2. 禁止酒后作业、吸烟、追逐打闹。
3. 禁止私自拆除或移动防护设施、电器设备。
4. 严禁操作与自己无关的机械设备。
5. 高处作业必须系好合格的安全带，高挂低用。
四、墙面外墙板施工安全要求1. 施工前，应对施工现场进行全面检查，确保脚手架、安全防护设施等符合要求。
2. 脚手架搭设应符合相关规范，确保稳固可靠。
3. 脚手架上的物料重量不得超过200kg/m²，集中载荷不得超过150kg/m²。
4. 施工过程中，严禁攀爬外脚手架，禁止在脚手架上堆放杂物。
5. 使用吊篮作业时，必须系挂安全带，挂在安全绳上。
6. 废料、边角料不得随意抛掷，吊篮不得超载使用。
7. 遇有六级以上强风、大雨、大雾等恶劣天气，应停止室外高处作业。
8. 施工现场应设置警示标志，提醒施工人员注意安全。
五、施工操作注意事项1. 墙面外墙板安装前，应先检查基层处理情况，确保基层平整、坚实。
2. 安装外墙板时，应严格按照设计要求进行，确保板面平整、垂直。
3. 墙面板安装过程中，应使用专用工具，避免用手直接操作。
4. 墙面板安装完成后，应及时清理施工现场，确保整洁。
六、应急预案1. 发生高处坠落事故时，立即停止作业，迅速组织救援，同时拨打急救电话。
2. 发生触电事故时，立即切断电源，迅速进行现场救援，同时拨打急救电话。
3. 发生物体打击事故时，迅速组织人员撤离现场，拨打报警电话。
七、总结墙面外墙板施工安全交底是确保施工安全的重要环节，所有参与施工的人员必须认真学习并严格遵守。

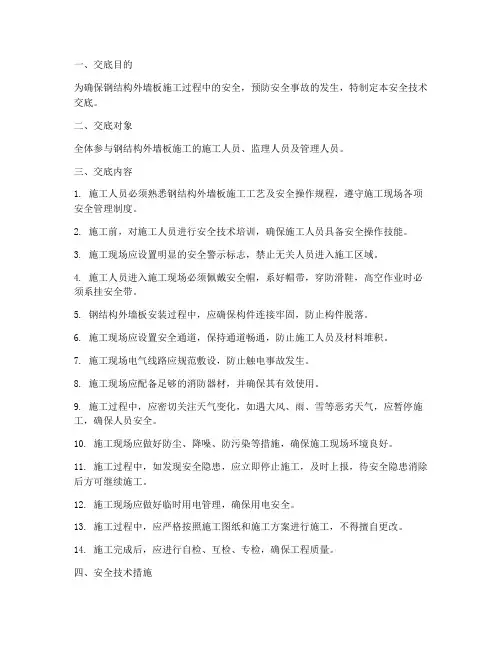

钢结构外墙板安全技术交底模板
一、交底目的为确保钢结构外墙板施工过程中的安全，预防安全事故的发生，特制定本安全技术交底。
二、交底对象全体参与钢结构外墙板施工的施工人员、监理人员及管理人员。
三、交底内容1. 施工人员必须熟悉钢结构外墙板施工工艺及安全操作规程，遵守施工现场各项安全管理制度。
2. 施工前，对施工人员进行安全技术培训，确保施工人员具备安全操作技能。
3. 施工现场应设置明显的安全警示标志，禁止无关人员进入施工区域。
4. 施工人员进入施工现场必须佩戴安全帽，系好帽带，穿防滑鞋，高空作业时必须系挂安全带。
5. 钢结构外墙板安装过程中，应确保构件连接牢固，防止构件脱落。
6. 施工现场应设置安全通道，保持通道畅通，防止施工人员及材料堆积。
7. 施工现场电气线路应规范敷设，防止触电事故发生。
8. 施工现场应配备足够的消防器材，并确保其有效使用。
9. 施工过程中，应密切关注天气变化，如遇大风、雨、雪等恶劣天气，应暂停施工，确保人员安全。
10. 施工现场应做好防尘、降噪、防污染等措施，确保施工现场环境良好。
11. 施工过程中，如发现安全隐患，应立即停止施工，及时上报，待安全隐患消除后方可继续施工。
12. 施工现场应做好临时用电管理，确保用电安全。
13. 施工过程中，应严格按照施工图纸和施工方案进行施工，不得擅自更改。
14. 施工完成后，应进行自检、互检、专检，确保工程质量。
四、安全技术措施1. 施工人员应佩戴安全帽、防尘口罩、防护眼镜、手套等个人防护用品。
2. 高空作业时，必须系挂安全带，并使用安全绳，防止坠落。
3. 施工现场应设置安全防护栏杆，防止人员坠落。
4. 施工过程中，应确保构件连接牢固，防止构件脱落。
5. 施工现场应设置警示标志，提醒人员注意安全。
6. 施工现场应设置安全通道，保持通道畅通。
7. 施工现场应配备足够的消防器材，并确保其有效使用。
8. 施工现场应做好防尘、降噪、防污染等措施。
五、交底时间交底时间：XXXX年XX月XX日六、交底人交底人：XXX七、记录人记录人：XXX八、备注本安全技术交底模板仅供参考，具体施工过程中应根据实际情况进行调整。
房屋建筑外墙防水施工方案技术交底(措施)
角及基础筏板的阳角应做成圆弧形，阴角部位半径不小于50mm。
阳角部位半径不小于10mm。
2.7 底部卷材施工先做好基础筏板与外墙的阴角及底部水平施工缝的附加层，将基础防水导墙上两皮砖拆除，清理导墙上的防水甩头，将甩头粘在筏板上。
按照筏板上的甩头到立面墙体上甩头的距离裁好卷材。
由平面往立面铺贴，在铺贴到立面甩头位置时，先将立面上的甩头（立面施工时已预留300mm未粘贴）掀起，待下面的卷材粘贴好后，再将上面的甩头粘在下面的卷材上。
具体详见下图：2.8 防水收头按图集按规范施工。
用水泥钉间距250mm,50mm宽防锈金属压条，密封膏密封。
3、质量标准1、所用防水卷材等材料符合设计要求和有关标准的规定。
2、防水层极其细部，必须符合设计要求和施工规范的规定；防水层严禁有渗漏现象。
3、防水层的基层应牢固、平整、洁净，无起沙和松动现象；防水层铺贴、搭接和收头应符合设计要求和施工规范规定，粘接应严密、接缝和收头处应封严，不得有损伤、空鼓、翘边、皱折等缺陷。
4、相邻两幅卷材的横向接缝必须错开，一般应错开300mm以上。
上下层长边搭接缝应错开1/2幅宽，卷材的搭接部位要粘实压平，不允许窝气、皱折、翘边。
4、成品保护4.1 卷材防水层施工后，在回填土过程中可能产生碰破、划伤，使防水层遭受磨损而变形损坏。
对于轻度划伤，可做增强涂布，增加具体层数，对于破损严重者，应将破坏部分割除，露出基层，再按各层施工作法补做，并应增加具体层数。
4.2 地下室防水施工过程中，卷材防水层部位预埋的管道，在施工中不得碰损和堵塞杂物。
卷材防水层铺贴完以后应及时做好保护层，防止结构施工碰损防水层。
5、安全要求5.1 防水卷材及施工用品系易燃物，存放现场和施工场地应配备灭火器等消防器材。
5.2 施工人员必须持证上岗，载好安全帽，工作手套，不得穿钉子鞋施工。
5.3 在墙面施工中,必须有专业架子工搭架子,有专人负责安全工作。
技术负责人交底人接受人本表由施工单位填写，交底单位与接受交底单位各存一份。
预制外墙安装安全技术交底模板
一、交底目的为确保预制外墙安装工程的安全进行，提高施工人员的安全意识，预防和减少安全事故的发生，特制定本安全技术交底。
二、适用范围本交底适用于所有预制外墙安装工程，包括但不限于高层建筑、住宅、商业综合体等。
三、施工准备1. 材料准备：- 外墙板：检查型号、尺寸、外观质量及出厂合格证，确保符合设计要求。
- 接缝防水保温材料：塑料条、油毡、聚苯板等。
- 其他材料：水泥、中砂、电焊条、钢筋、钢垫板、107胶、防水涂料、嵌缝膏等。
- 主要工具：钢丝绳吊具、卡环、撬棍、钢板垫块、临时固定卡具、铁丝等。
2. 人员准备：- 熟悉设计图纸，掌握外墙板型号、位置、尺寸、标高及构造做法。
- 了解预制外墙安装工艺流程及安全注意事项。
3. 现场准备：- 检查外墙板横竖防水空腔，如有破损进行修补。
- 将外墙板两侧的锚固钢筋套环凿出，调整平直，涂刷防水涂料。
- 检查外墙板安装位置线及标高线，办完预检。
- 安装完内墙大模板及外平台卡口架子。
- 检查首层混凝土挡水台及预留筋位置。
四、施工过程安全措施1. 高处作业安全：- 施工人员必须佩戴安全帽、安全带，并系好安全绳。
- 高处作业平台应牢固可靠，设置防护栏杆和踢脚板。
- 严禁在未设置安全防护措施的情况下进行高处作业。
2. 吊装作业安全：- 吊装前应检查吊机、吊具、吊索具是否完好，确保安全可靠。
- 吊装过程中，严禁超载、斜吊、拖拉等违规操作。
- 严禁人员站在吊装范围内。
3. 机械操作安全：- 操作人员必须熟悉机械性能和操作规程，严禁酒后操作。
- 机械运行过程中，严禁人员站在危险区域。
4. 用电安全：- 施工现场应严格执行用电安全规定，确保用电安全。
- 电气设备应定期检查，发现隐患及时整改。
5. 防火安全：- 施工现场应设置消防器材，并确保其完好有效。
- 施工过程中，严禁使用明火，严禁吸烟。
五、注意事项1. 施工过程中，严格执行操作规程，确保施工质量。
2. 施工人员应加强安全意识，遵守各项安全规定。
外墙防水工程技术交底
外墙防水工程技术交底一、项目概述外墙防水工程是指对建造物外墙进行防水处理，以防止水分渗透和损坏建造结构。
本文将详细介绍外墙防水工程的技术交底要求和注意事项。
二、施工前准备1. 材料准备：根据设计要求和施工方案，准备好所需的外墙防水材料，包括防水涂料、防水胶带、防水膜等。
2. 工具准备：准备好施工所需的工具，如刷子、滚筒、刮板、喷枪等。
3. 施工环境准备：确保施工现场的清洁和干燥，清除墙面上的灰尘、油污和杂物。
三、施工工艺1. 墙面处理：在施工前，对墙面进行处理，确保墙面平整、干燥和无裂缝。
如有裂缝，应先修补。
2. 底漆涂刷：使用底漆涂刷墙面，提高防水涂料的附着力和防水效果。
底漆应均匀涂刷，避免漏刷和滴流。
3. 防水涂料施工：根据设计要求，选择适当的防水涂料进行施工。
涂刷时应均匀、一致，避免漏刷和刷过厚。
4. 防水胶带安装：在需要加强防水效果的部位，如窗户、门口等，使用防水胶带进行密封处理。
胶带应贴紧、无气泡和裂缝。
5. 防水膜铺设：根据设计要求，铺设防水膜，确保墙面彻底密封。
膜的接缝处应进行热熔或者冷熔处理，确保无漏水点。
6. 防水层涂刷：在防水膜上涂刷一层防水涂料，加强防水效果。
涂刷时应均匀、一致，避免漏刷和刷过厚。
四、施工质量控制1. 施工过程中，要严格按照施工方案进行操作，确保施工质量和效果。
2. 检查墙面处理和底漆涂刷的质量，确保墙面干燥、平整和无裂缝。
3. 检查防水涂料施工质量，涂刷应均匀、一致，避免漏刷和刷过厚。
4. 检查防水胶带安装质量，胶带应贴紧、无气泡和裂缝。
5. 检查防水膜铺设质量，膜的接缝处应进行热熔或者冷熔处理，确保无漏水点。
6. 检查防水层涂刷质量，涂刷应均匀、一致，避免漏刷和刷过厚。
五、安全注意事项1. 施工人员必须穿戴好个人防护用品，如安全帽、防尘口罩、防滑鞋等。
2. 施工现场应设置警示标志，提醒他人注意施工区域。
3. 施工过程中，严禁吸烟和使用明火，防止引起火灾事故。
地下室外墙防水技术交底
工程名称湘煕水郡四期工程交底部位地下室外墙防水
施工单位中国水利水电第八工程局有限公司日期年月日
外墙做法：基层处理→基层处理剂涂刷→附加层施工→第一层SBS防水卷材铺贴→第二层SBS防水卷材铺贴（仅变配电间）→卷材收头粘结、接头密封→验收→防水保护层施工→回填土施工。
做法：1、内墙做法详见内墙1；
2、钢筋混凝土墙身，抗渗等级S≧6；
3、4厚SBS聚酯胎改性沥青防水卷材；
4、用M5.0水泥砂浆砌115厚MN10.0页岩烧结多孔砖（240X115X90）；
5、素土分层夯实
地下室墙身为II级防水，变配电间为I级防水。
变配电间防水层需增加一层4厚SBS改性沥青防水卷材如下图：
技术交底记录
11。
预制外墙板安装安全技术交底
预制外墙板安装安全技术交底1. 引言本文档旨在对预制外墙板安装过程中的安全技术进行交底，以确保施工人员对安全注意事项有充分的了解，并能正确执行相关安全措施。
预制外墙板在建筑施工中广泛应用，然而，若不遵循安全规范和操作步骤，将会导致人身伤害和财产损失。
因此，施工人员必须严格遵守以下安全技术要求。
2. 安全要求在预制外墙板安装过程中，施工人员必须遵守以下安全要求：2.1 具备相关资格和培训只有具备相关资格和培训的人员才能参与预制外墙板的安装工作。
施工人员必须了解预制外墙板的技术要求和安装规范，以及相关的施工工艺和安全操作规程。
2.2 使用个人防护装备在进行预制外墙板安装前，施工人员必须佩戴个人防护装备，包括安全帽、安全鞋、安全手套、防护眼镜等。
这些防护装备能够有效保护施工人员的头部、脚部、手部和眼部免受意外伤害。
2.3 确保施工区域安全在预制外墙板安装期间，必须设立明确的施工区域，并设置明显的警示标识。
施工现场必须保持整洁有序，杂物必须及时清理。
危险区域必须设置有效的隔离措施，以防止他人进入。
2.4 使用合适的设备和工具在预制外墙板安装中，必须使用具有合适承重能力和安全保护措施的吊装设备。
吊装设备的使用过程中，必须经过专业人员合理安排，并按照相关标准进行检验和维护。
同时，使用合适的工具，并保持其良好状态，以确保施工过程的安全性。
2.5 基础条件的评估和处理在进行预制外墙板安装之前，必须评估基础条件的承重能力和平整度，确保基础能够承受外墙板的重量，并满足相关施工要求。
若发现不符合要求的情况，必须及时采取相应的处理措施，确保基础条件符合安全要求。
2.6 安全操作流程在进行预制外墙板安装时，必须遵循安全操作流程。
包括但不限于以下内容：•吊装预制外墙板之前，必须进行充分的检查，确保外墙板的质量和完整性。
•在吊装和安装过程中，必须严格按照吊装计划和安装方案进行操作，确保吊装和安装的稳定性和安全性。
•在吊装和安装时，必须正确使用吊装工具和安全绳索，并确保其连接牢固和符合安全要求。
地下外墙及底板防水技术交底(D-1)
四川三一工程建设（集团）有限公司
项目经理部
交底提要：±0.000以下地下顶板外墙及底板防水工程
注：底板防水节点图附后。
交底地点：
交底人数：
技术负责人
交底人
接受交底人
本表由施工单位填写，交底单位与接受交底单位各存一份。
无渗漏现象。
无渗漏现象。
四、应注意的问题
一、成品保护：
防水作业人员严禁带钉鞋入内作业，非防水人员禁止入内，设看护人员。
防水层作业加倍小心，严禁用钢管钢筋等坚硬物戳漏防水层。
二、注意事项：
卷材搭接不良：接头搭接形式以及长边、短边的搭接宽度偏小，接头处的粘接不密实，接茬损坏、空鼓；施工操作中应按程序弹标准线，使与卷材规格相符，操作中齐线铺贴，使卷材搭接长边不小于100mm,短边不小于150mm。
空鼓：铺贴卷材的基层潮湿，不平整、不洁净、产生基层与卷材间窝气、空鼓；铺设时排气不彻底，窝住空气，也可使卷材间空鼓；施工时基层应充分干燥，卷材铺设应均匀压实。
管根处防水层粘结不良：清理不洁净、裁剪卷材与根部形状不符，压边不实等造成粘贴不良；施工时清理应彻底干净，注意操作，将卷材压实，不得有张嘴、翘边、褶皱等现象。
技术交底记录（表式c2-2-1）
编号
工程
名称
临沧市本级、临翔区2011年保障性住房建设项目一标段
施工单位
四川三一工程建设（集团）有限公司
项目经理部
交底提要：±0.000以下地下顶板外墙及底板防水工程
一、施工准备及作业条件
1、材料准备：
使用PY I型防水卷材。（使用前必须做材质检测合格）
2、工机具及使用要求：
c)穿过墙面的预埋管件及变形缝等处必须符合设计和施工规范的规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表 C1-3
工程名称
技术交底记录
交底部位
工程编号
日
期
缝，产生渗水漏水。 （6）油膏嵌缝施工： 1）嵌缝部位的基层表面，必须平整、坚实、干燥，并应将缝内接触面的尘土杂物清理干净， 然后刷冷底子油一道（按油膏、汽油 3：7 配制冷底子油） ，待其干燥后进行嵌缝处理。 2）嵌缝时将现成的油膏搓成 20mm 直径的条状塞入缝内，再用溜子压实，或用嵌缝枪挤嵌在 缝内，如气温低油膏发硬，可将油膏适当加热进行软化（烘烤温度在 60℃以下） ，用刮刀填入缝 内压实。 3）嵌缝油膏必须逐段压实，使其粘结牢固，不得有断裂、剥落、开口、下垂等现象。油膏嵌 填后，表面涂刷冷底子油一道，将油膏两边缝涂严，再用溜子压平、压实。 为防止粘手，施工时可在手上、溜子上涂少量鱼油或光油，不得使用机油、其他油类及滑石 粉，以免造成粘结不良，在嵌缝处发生渗漏，失去防水作用。 （7）淋水试验 淋水试验是防水施工的一道工序，在空腔防水全部做完后，未进行外装修之前，必须认真进 行淋水试验，并做出试验记录。 5．质量标准 （1）保证项目： 1）用于防水和各种材料的质量、技术性能必须符合设计要求和施工规范的规定，必须有使用 说明书和质量认证文件。 2）外墙板、女儿墙板防水构造必须完整。型号、尺寸必须符合设计要求和有关规定，构件还 应有出厂证明文件。 3）外墙板、阳台、雨罩（阳台顶板） 、女儿墙板等安装就位后，其标高、板缝宽度、坐浆厚 度，应符合设计要求和施工规范的规定。 4）油膏嵌缝必须严密、粘结牢固，无开裂，板缝两侧覆盖宽度超出各不小于 20mm。 5）防水涂料必须平整、均匀、无脱皮、起壳、裂缝、鼓泡等缺陷。 （2）基本项目 1）外墙板、阳台板、雨罩、女儿墙等接缝防水施工完成后，要进行立缝，平缝、十字缝的淋 水试验检查。 2）对淋水试验发现的问题，要查明渗漏原因，及时修理。修后继续做淋水试验，至不再发生 渗漏水时，方可进行饰面施工。 3） 对渗漏点的部位及修理情况应认真作好记录， 标明具体位置， 技术资料列入技术档案备查。 4）嵌缝油膏板缝表面压平整密实，冷底子油要均匀、无松动、漏筋及起砂起皮等缺陷；嵌缝 的保护层粘结牢固，覆盖严密。 6．成品保护 （1）填塞嵌缝膏、涂刷防水涂料施工时，不得污染墙面和门窗口等处。 （2）修补渗漏点（处）时，应注意保护已做好的墙面、阳台、雨罩等处的装饰面层，防止再 次污染成品。 7．应注意的质量问题
表 C1-3
工程名称
技术交底记录
交底部位
工程编号
日
期
（1）安装偏差大： 1）安装外墙板时，板底垫灰过多会使披水超高，造成平腔洞敞口；板底垫灰太少，造成下缝 干碰，无空腔排水。 2）板底垫灰不平，平腔不平产生一端积水排水不畅，并会造成立缝上下宽度不等，使防水保 温条、塑料条施工困难。十字缝不平，上下两块外墙板不在一条水平面上，披水和挡水台干碰， 造成毛细管吸水渗入室内。板的几何尺寸不规则，有误差，也会产生上述现象。 （2）渗漏水： 1）塑料条脱落、卷曲、歪斜、过软、勾缝后不能形成立缝空腔。 2）塑料条上端与挡水台没有封口，下端没有放在板的排水坡上，立缝、平缝内的漏灰等杂物 没有清净，壁板缺损没有补好或修补方法不正确，造成渗漏。 3）立缝、平缝勾缝用力过大，将立缝塑料条挤压变形或防水保温条靠贴，使立墙排水不良， 或将平腔中所填油毡条卷挤压向后靠挡水台堵塞平腔。 4）阳台、雨罩、女儿墙里侧等应做材料防水的部位，未按材料防水做法施工或不符合质量要 求，产生防水系统漏洞，带来隐患。 （八）工程质量检验评定 此项归竣工组卷阶段第十二节。 （1）模板分项工程质量检验评定表同地基与基础工程。 （2）钢筋绑扎（焊接）分项工程质量检验评定表同地基与基础工程。 （3）钢筋焊接接头分项工程质量检验评定表同地基与基础工程。 （4）混凝土分项工程质量检验评定表同地基与基础工程。 （5）构件安装分项工程质量检验评定表同地基与基础工程。 （6）砌砖分项工程质量检验评定表同地基与基础工程。
表 C1-3
工程名称
技术交底记录
交底部位
工程编号
日
期
塑料条的主要作用是利用它的弹性便于弯曲嵌插，并作为勾缝灰浆的底模。为保证防水保温 条外形成空腔构造，砂浆勾缝时，用力不宜过大，以防塑料条脱槽造成空腔堵塞。 4）平、立缝灰浆勾缝以后，放排水管，其伸出墙面的长度应不大于 15mm。 （3）平缝防水施工 1）平缝的防水效果主要取决于外墙板的安装质量。因此，吊装就位后要达到上下两板垂直平 正，垫块高度合适，做好披水、挡水台的保护，保证平腔的完整、平直和畅通无堵。 2）现浇基础或地下室结构，上部采用外墙板时，首层外墙下按外墙板挡水台尺寸要求现浇， 做成连通整体，四周交圈不应断开；吊装上层外墙板前要修补好有缺陷的下层挡水台；平腔内的 漏浆，灰块等杂物，必须清理干净，保持平腔畅通。 3）当遇有平缝过宽或披水损坏、披水向里错台过大时，要在缝内先塞“6”字“8”字形油毡， 外勾水泥砂浆；水太高时，应在披水侧里嵌入保温条（聚苯板油毡条）,外勾砂浆形成平腔。 4）嵌入平缝的油毡卷，作为勾缝的底模，勾缝时用力要均匀，不宜过大，防止推里堵塞空腔； 如披水挡水台干碰或平缝被漏浆堵塞无法剔除时，此缝应全部内填防水油膏或胶泥，外勾水泥砂 浆。 对于阳台、雨罩的平立缝也应参照上述施工方法，进行适当处理。 （4）十字缝防水施工： 预制外墙板十字缝是构造防水的薄弱环节，必须精心施工。施工前应检查立缝上端塑料条与 挡水台接触是否严密，高度及卷翻是否合适，如有缝隙必须用油膏密封，若高度及翻卷不妥，应 用塑料条封住腔口。 下层塑料条上端应塞在立墙后侧，封严上口，上层塑料条下端应插到下层外墙板的排水坡上。 （5）其他部位的材料防水做法。 构造防水仅限于预制外墙板及预制女儿墙板的外侧，对于阳台、雨罩、各种穿墙管、抗震缝、 女儿墙顶面等部位未采用构造防水做法，因此，要做材料防水，具体做法应按设计要求施工，如 设计无要求时，可按以下做法： 1）阳台（包括反槽阳台和平板阳台）上、下缝、侧立缝必须用油膏嵌缝，外勾砂浆保护，下 缝嵌油膏的长度两端各不少于 30cm；上缝如遇干碰缝时，要剔出 20×20mm 缝隙，清理干净涂刷 冷底子油类后，再嵌入油膏；侧立缝与上层墙板空腔立缝交接处，应通长嵌入油膏，做好排水坡 度，留排水管；相邻两块阳台的板间缝上下均要勾缝，中间应用油膏嵌填密实。 2）雨罩、遮阳板等防水做法，参照阳台的做法进行施工。 3）女儿墙采用构造防水的预制板时，外侧的平缝、立缝、十字缝做法同外墙板防水做法，其 内侧的组合柱侧面缝，组合柱的顶端缝，都要剔（留）出 20×20mm 缝槽，嵌入油膏后防水砂浆 勾缝，或做混凝土压顶；内立缝、平缝应嵌填防水油膏后，与屋面油毡等防水层卷边搭接封严。 4）各种穿墙管、穿墙洞的周边，必须按设计要求嵌填油膏，在平、立缝外遇有穿墙管时，必 须整条嵌填油膏；在嵌填油膏前基层表面应清理干净并涂刷冷底子油。 5）抗震缝、伸缩缝、沉降缝等应按设计要求进行施工，但必须和外墙防水渠道连接，不得留 有渗水漏水空隙和隐患。 6）外墙板立缝勾缝后，应涂刷防水涂料两道，厚度应不小于 1.5mm，防止因砂浆收缩产生裂
表 C1-3
工程名称
技术交底记录交底部位源自工程编号日期
交底内容：
外墙板构造防水
本技术交底适用于预制外墙板空腔构造防水施工。 1．材料要求 所用材料质量、技术性能必须符合设计及施工验收规范规定。 (1)普通型自发性聚苯乙烯泡沫塑料(简称聚苯板)，厚度 15～20mm。 (2)聚氯乙烯软型塑料板，厚度 1.5～2.0mm。 (3)聚氯乙烯软型塑料管，φ20mm。 (4)建筑石油沥青：30 号甲或 30 号乙，或选用普通石油沥青 75 号或 65 号。 (5)冷底子油或 3%甲基硅醇钠(即有机硅)。 (6)聚乙烯醇甲醛(107 胶)。 (7)350 号石油沥青低胎油毡。 (8)聚醋酸乙烯酯(乳胶)。 (9)水泥：325 号普通硅酸盐水泥或矿渣硅酸盐水泥。 (10)中砂：含泥量不大于 30%。 (11)防水油膏(胶泥)：有建筑油膏、聚氯乙烯胶泥、双组份聚氨嵌缝胶泥、氯磺化聚乙烯密封 膏等，根据设计要求选用。 (12)防水涂料：氯丁胶乳沥青涂料、聚氯乙烯涂料、聚氯酯涂料等，根据设计要求选用。 2．主要机具 一般应备有：手锯、裁刀、剪刀、直尺、刮刀、电阻丝切割器、电炉、熬沥青桶以及淋水用 花管、胶皮管等。 3．作业条件 (1)材料加工准备： 1)保温条：用电阻丝切割器将聚苯板裁成 150mm 宽、20mm 厚的条片，用牛皮纸涂乳胶将聚 苯板接长为外墙板空腔防水槽的长度(长度比层高长 50mm)。 2)350 号油毡条：用锯将整卷油毡按 150mm 宽度分段锯开，长度按空腔防水槽长度要求，比 楼层高度长 100mm，分段加工。 3)清理：用电炉或火熬化(温度以不烫坏聚苯板为宜)，刷在油毡上与聚苯板粘贴压紧；再将粘 压好的聚苯板防水条按图纸要求放入空腔槽内，插放的位置必须正确。 4)塑料防水条：将聚氯乙烯料板按外墙板防水槽宽度再加 5mm 的尺寸现裁，长度应按外墙板 长度尺寸加 30mm 的尺寸裁割，上口要裁成圆角圆口。不得为了省事进行统一裁割。以保证空腔 的密闭性。施工时无法嵌入塑料条的瞎缝，应沿板缝外侧按设计要求钳入防水油膏封严。 5)塑料排水管：将聚乙烯塑料管截为 60mm 长的小段，一端削成尖劈状备用。 保温防水条和塑料条的宽度，除按上述尺寸准备外，还需要制备一部分较宽和较窄的，以适 应板缝施工偏差的需要；塑料条宽于 40mm 时，要用 2mm 厚的塑料板裁制。 （2）对外墙板的要求和处理。
表 C1-3
工程名称
技术交底记录
交底部位
工程编号
日
期
1）外墙板在出池、运输、存放和吊装过程中，必须采取措施加以保护，尤其对防水构造的尺 寸和形状必须保持完整不得损坏，外墙板安装前如发现有局部破损、堵塞空腔和蜂窝、麻面等缺 陷，必须认真进行修补，达到强度后再起吊安装。 2） 外墙板的产槽和空腔在安装前必须刷防水涂料， 如冷底子油或 30%的甲基硅酸钠溶液等涂 料。 3）外墙板安装前要核验各层标高，安装后要进行检查作好记录，合格后方可进行下道工序。 4）安装就位过程中不准用撬棍在披水、阳台等处撬动，更不许因临时加固或吊挂脚手架碰坏 披水和挡水台等边角，不准出现披水高于挡水台的现象，上下墙表面平直使披水与挡水台所留的 平腔保持一定宽度（大于 15mm） ，防止墙板里外错位把平腔挤严。 5）外墙板键槽在浇灌混凝土前，必须用油毡将键槽外侧堵严，防止漏浆而堵塞防水平腔的构 造，带来后患。 4．操作工艺 工艺流程： 外墙板修补→立槽、侧壁刷防水涂料→内墙支模绑扎钢筋→ →组合柱外侧插防水保温条→内墙及边柱浇灌混凝土→键槽钢筋焊接→键槽侧堵油毡→键槽浇 灌混凝土→清理立缝和水平缝→ →立缝中插放塑料条→外墙装修前检查立缝塑料条、修补披水、挡水台、疏通修理十字缝→十 字缝内安排排水管、阳台、雨罩做材料防水→ →立缝、水平缝勾砂浆→嵌缝涂防水膜→ →淋水试验合格后进行验收→外墙面装修 （1）键槽混凝土： 键槽浇灌混凝土前，应先将下层墙板吊环割开、调直与上层墙板钢筋及时焊接，焊缝长度应 不小于 90mm， 宽度不小于 6mm， 若长度不能满足要求， 可加帮条或厚度为 8mm 的钢板进行焊接。 在安装上一层外墙板前，混凝土必须浇灌完毕，并将墙板根部用砂浆填捻严密，浇灌混凝土前， 键槽外侧堵好油毡后，应先浇水湿润，将杂物清理干净后即可浇灌混凝土。 （2）立缝防水施工： 1）塑料条宽度应为立缝宽度加 25mm，长度应为外墙板高度加 30mm；插放塑料条时要按立 缝实际宽度选用合适的塑料条，防止脱槽、过宽、过窄和卷曲滑脱，如发生上述现象，必须更换 塑料条。 2）对于无法插放塑料条的干碰缝，可从正面塞入少量油毡，然后勾砂浆，但在十字缝处必须 补嵌 200mm 长的塑料条。 嵌插塑料条前要检查立缝腔后的防水保温条，如有崩裂应及时修补完整；在浇灌组合柱时漏 出的灰浆石子等应及时清理干净，如立缝过窄无法清理时，此缝不能再做空腔防水，要进行适当 处理后用防水嵌缝膏全部嵌填，改做材料防水。 3） 塑料条的上端要顺挡水台的折角翻卷到防水保温条油毡的前面夹紧， 防止滑脱， 以利排水， 塑料条的下端应嵌插到下层外墙板上部的排水坡上；相邻两板的上端在塑料条外用高标号砂浆抹 出挡水台，使其相互连通。
