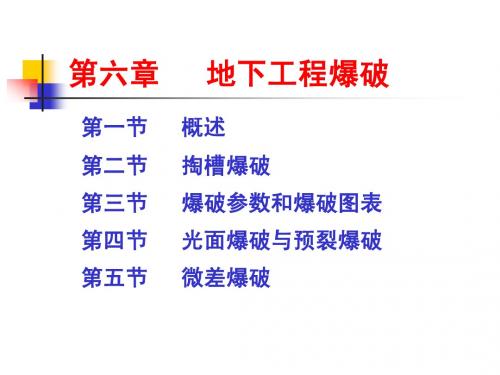

第六章-地下工程爆破技术
爆破员培训—地下工程爆破精品PPT课件
(4)严格掌握与周边眼相邻的内圈炮眼的 爆破效果，为周边眼爆破创造临空面。 周边眼应尽量做到同时起爆。
(5)严格控制装药集中度。为克服眼底岩 石的夹制作用，通常在眼底需加强装药。
4 导爆索：
导爆索是一种以猛炸药为药芯，用来传 递爆轰波的索状火工品。
导爆索与导火索的最大区别在于导 爆索传递的是爆轰波而不是火焰， 导爆索的传爆速度不小于6000m/s。 为区别于导火索，导爆索的表面均 涂以红色涂料。
2光面爆破主要标准：
开挖轮廓成形规则，岩面平整;围岩 壁上保存有50%以上的半面炮眼痕 迹，无明显的爆破裂缝;超欠挖符合 规定要求，围岩壁上无危石等。
3光面爆破技术措施
(1)使用低爆速、低猛度、低密度、 传爆性能好、爆炸威力大的炸药。
(2)采用不偶合装药结构。光面爆破 的不偶合系数最好大于2,但药卷直径 不应小于该炸药的临界直径，以保 证稳定传爆。
积岩石的耗药量高； 4对爆破质量要求高。
质量要求
既要使爆破后洞室断面达到设计标准， 不能产生过大的超欠挖，又要预防飞石 崩坏支架、风管、水管等设施。
尽量减少爆破对围岩的扰动，确保围 岩完整。
5地下爆破是地下工程的一个先行和主 要的工序，其他后续工序都要围绕它来 安排，爆破的质量和效果都将影响后续 工序的效率和质量。
全断面一次爆破时，按起爆顺序分别装 入多段毫秒电雷管或非电塑料导爆管起 爆系统起爆，起爆顺序为掏槽眼一辅助 眼一崩落眼一周边眼，多用于掘进小断 面巷道
在大断面巷道和硐室掘进时，可采用预 留光爆层的分次爆破
在光面层单独爆落时，光面爆破炮 眼的线装药密度一般为0.15kg/m～ 0.25kg/m,全断面一次起爆时，为尽 量减少残眼，需适当增加，一般可 达0.30kg/m～0.35kg/m。
《地下工程爆破技术》课件
爆破技术的应用需要注重施工精度和 可控性，以保障城市地下空间开发的 安全和稳定性。
城市地下空间的爆破技术需要考虑地 面建筑、地下管线、交通等因素，以 制定合理的爆破方案，避免对城市基 础设施造成影响。
水利水电工程的爆破技术
水利水电工程是国民经济和社会 发展的重要基础设施，而爆破技 术的应用则是水利水电工程建设
《地下工程爆破技术》ppt 课件
目 录
• 地下工程爆破技术概述 • 地下工程爆破技术的基本原理 • 地下工程爆破技术的实践应用 • 地下工程爆破技术的安全与环保 • 地下工程爆破技术的发展趋势与展望
01
地下工程爆破技术概述
地下工程爆破技术的定义与特点
总结词
地下工程爆破技术是指在地下工程建设过程中，利用 炸药爆炸的能量破碎岩体，形成特定形状和尺寸的空 腔，为地下工程的施工创造有利条件的一种技术方法 。其特点包括高效率、低成本、适用范围广等。
感谢您的观看
THANKSΒιβλιοθήκη 地下工程爆破技术的发展历程
总结词
地下工程爆破技术的发展历程经历了从简单的手工凿 岩爆破到现代化的控制爆破技术的演变。
详细描述
早期的地下工程爆破技术采用手工凿岩的方式，炸药用 量大、效率低、安全性差。随着科技的发展，出现了凿 岩机、潜孔钻等机械化凿岩设备，提高了爆破效率。同 时，炸药性能的改进和起爆器材的发展也为地下工程爆 破技术的发展提供了有力支持。现代的地下工程爆破技 术更加注重安全、环保和智能化，如采用微震控制爆破 技术、振动监测技术等，以实现精确控制和减少对周围 环境的影响。
地下工程爆破施工方法
01
02
03
炮眼施工方法
根据地下工程的要求，选 择合适的钻孔设备，按照 设计的炮眼参数进行钻孔 施工。
6 第六章 地下爆破
一、炮眼的种类和作用（续）
掏槽眼（包括辅助掏槽眼）。针对隧道（巷道）开挖
爆破只有一个临空面的特点，为提高爆破效果，宜先在 开挖断面的适当位臵（一般在中央偏下部)布臵几个装药
量较多的炮眼。其作用是先在开挖面上炸出一个槽腔，
为后续炮眼的爆破创造新的临空面。 辅助眼布臵在掏槽眼周围，作进一步扩大掏槽眼爆
主要形式有：三角柱掏槽、四角柱掏槽、菱形角柱掏槽、 五星角柱掏槽、六角柱掏槽、筒形掏槽、复式三角柱掏 槽等
2、角柱形掏槽——大直径空眼角柱形掏槽
，
3、螺旋形掏槽
螺旋掏槽的特点是各装药眼至空眼的距离依次递增，呈 螺旋线布臵，并由近及远顺序起爆，能充分利用自由面， 扩大掏槽效果，其扩槽原理如图
1、单位炸药消耗量（炸药单耗）
1） 定义：爆破一立方米原岩所消耗的炸药量称为单位炸 药消耗量（或称炸药单耗），通常以q表示，单位：kg/m3。 2） 重要性：炸药单耗的大小对爆破效果、凿岩和装岩工 作量、炮眼利用率、巷道轮廓的平整性和围岩的稳定性都有 较大的影响。对爆破效果的影响：炸药单耗偏低时，则可能 使巷道断面达不到设计要求，岩石破碎不均匀，甚至崩落不 下来。当炸药单耗偏高时，可能造成巷道超挖、降低围岩的 稳定性，抛掷量和抛掷距离增强，甚至损坏支架和设备。 3）影响因素：单位炸药消耗量取决于炸药性质（密度、 爆速、爆力和猛度等）、岩石的性质、巷道断面、炮眼直径 和炮眼深度等多种因素。
隧道爆破的特点
隧道一般采用小孔径钻眼爆破，有钻眼、装药、连线、爆
破等工序。主要特点：
1）由于水、气温、噪音、粉尘、潮湿以及照明、通风等的影 响，钻眼爆破作业条件差。 2）爆破的临空面（自由面）少，岩石的夹制作用大，耗药量 大 ，爆破难度大。 3）对钻眼爆破质量要求较高。方向正确，隧道断面达到设计 标准，爆破时既要预防飞石崩坏支架及设备等，还要保证爆落
爆破技能与安全技术培训新增题库（多项选择题）
爆破技能与安全技术培训新增题库（多项选择题）爆破作业技能与安全考试补充题库（多项选择题）目录第一章绪论（9道题）................................................... 第二章民用爆炸物品管理（12道题）...................................... 第三章炸药的爆炸性能（11道题）........................................ 第四章民用爆炸物品与起爆方法（24道题）................................ 第五章爆破基础知识与常用钻孔设备（6道题）............................. 第六章爆破方法与操作技术（11道题）.................................... 第七章爆破安全技术（11道题）.......................................... 第八章爆破作业单位爆破器材安全管理（8道题）........................... 从严管控民用爆炸物品十条规定（公安部）（5道题）.........................第一章绪论（9道题）1、新中国成立初期，我国只能生产（ ABC ）《P2》A.导火索B.火雷管C.瞬发电雷管2、20世纪70年代，我国自行研制生产了（ AB ）《P2》A.塑料导爆管B.非电毫秒延期雷管C.火雷管3、建国以来，我国先后实施三次万吨级大爆破，它们是（ ABC ）。
《P2》A.甘肃白银铜矿B. 四川渡口朱家包铁矿C.广东珠海机场炮台山4、工程爆破在（ AB ）等发挥着不可替代的作用。
《P3》A.水下爆破B.地震勘探C.切割金属5、工业爆破技术在（ ABC ）等领域也得到广泛应用。
《P3》A.平整土地B. 森林灭火C. 军事6、下列（ ABC ）属于爆破作业人员。
地下爆破PPT课件
（4）单位炸药消耗量 根据不同的井筒直径、岩石性质、炮眼的
深度和数目、以及掏槽的方式，单位炸药消 耗量为1.5～3kg/m3。
ห้องสมุดไป่ตู้37
3、竖井爆破的起爆网路 （1）采用电雷管：可以并联、串联和并串联 等； （2）采用塑料导爆管雷管：可以采用簇联、 簇并联法。
38
三、隧道掘进爆破
39
（一）隧道爆破施工特点： 1、隧道断面尺寸大； 2、地质条件复杂； 3、隧道爆破对钻眼质量要求高； 4、服务时间长。
6
① 单向掏槽： 掏槽眼排列成一行，并朝一个方向倾斜，适用于软岩或具
有层理、节理裂隙或软夹层的岩石中。可根据自然弱面存在 的情况分别采用顶部掏槽、底部掏槽或侧向掏槽、掏槽眼倾 斜角度依岩石可爆性不同，取50º～70º。
7
② 锥形掏槽 各掏槽眼以同等角度向工作面中心轴线倾斜，眼
底趋于集中，但相互不贯通，爆破后形成锥形槽。
62
（二）隧道爆破作业规范要求 隧道开挖方法应根据隧道周围环境、工程地质条件、开挖断面形式及尺寸、
施工设备、工期等因素，选择全断面法、半断面法或分部爆破开挖法。 4.7 非长大隧道掘进时，起爆站应设在硐口侧面 50m 以外；长大隧道在硐内
数量； b、装药参数：单眼装药量、段落装药量、装药结
构； c、确定最小抵抗线。
47
48
3）起爆网路 隧道爆破炮孔联接采用导爆管雷管时一般采用簇联法，
具体如图。
49
50
51
辅助眼和光爆眼的装药结构
52
起爆网路示意图
53
4）爆破安全技术措施 a、爆破振动波的验算； b、爆破个别飞石的验算； C、爆破冲击波的验算； d、地下有害气体的防范措施； e、隧道内杂散电流的防范措施； f、安全警戒布置。
(完整word版)《地下工程施工技术》考试重点
地下工程施工技术一填空（28）二名词解释（12）三简答（36）四论述（24）绪论◆地下建筑工程施工特点（1）工程深埋地下, 工程地质和水文地质条件对地下建筑施工的成败起着重要作用（2）地下工程施工作业空间小, 工序交叉多, 施工干扰较大, 管理水平、合理组织很重要（3）地下工程深埋地下, 一旦建成难以更改, 要求一次达标, 不留后患◆（4）地下工程施工基本不受外界气候影响, 但施工劳动条件差, 安全问题比较突出◆地下工程的特点（1）工程受力特点不同、（2）工程材料特性不确定性、（3）工程荷载的不确定性、（4）破坏模式的不确定性、（5）地下工程设计施工信息的不充分性与模糊性◆新奥法及其原则新奥法特点是采用光面爆破；以锚喷作一次支护, 必要时加钢拱支架；根据围岩地压及变形实测数据, 再合理进行二次支护；对软岩强调封底。
原则: “少扰动、早喷锚、快封闭、勤测量”。
具体：（1）充分保护围岩, 减少对围岩的扰动。
（2）充分发挥围岩的自承能力。
（3）尽快使支护结构闭合。
◆（4）加强监测, 根据监测数据指导施工。
◆为何对地下围岩分类（意义）地下工程是开凿在岩石或土层中构筑物, 为了合理选择地下工程的开挖方法和支护方式, 正确地进行工程设计和布局, 保证地下工程的施工及运营安全, 必须对地下工程中的岩石强度及围岩稳定性进行分类, 以便对岩土体稳定性进行评价时提供一种客观而统一的比较手段和衡量标准。
第二章水平岩石巷道全断面一次开挖法施工, 适用条件、特点；定义：全断面一次开挖法施工是按整个设计掘进断面一次向前挖掘推进的施工方法。
采用爆破法时, 是在工作面的全部垂直面上打眼, 然后同时爆破, 使整个工作面推进一个进尺。
适用条件: 该法主要用于围岩稳定、坚硬、完整、开挖后不需临时支护的Ⅰ～Ⅱ类围岩的石质巷（隧）道以及高度不超过5m、断面不超过30m2的中小型断面巷道。
特点：优点: 最大限度地利用洞内作业空间, 工作面宽敞, 能使用大型高效设备, 加快施工进度；断面一次开挖, 施工组织与管理比较简单；能较好地发挥深孔爆破的优越性；通风、运输、排水等辅助工作及各种管线铺设工作均较便利。
地下爆破作业安全技术
地下爆破作业安全技术一、一般规定地下爆破可能引起地面塌陷和山坡滚石时，应在通往塌陷区和滚石区的道路上设置警戒，树立醒目的标志，防止人员误入。
工作面的空顶距离超过设计（或作业规程）规定的数值时，不应爆破。
电力起爆时，爆破主线、区域线、连接线，不应与金属管物接触，不应靠近电缆、电线、信号线、铁轨等。
井下炸药库30m以内的区域不应进行爆破作业。
在离炸药库30-100m区域内进行爆破时，任何人不应停留在炸药库内。
地下爆破时，应在帝戒区设立警戒标志。
发布的“预警信号”、“起爆信号”、“解除警报信号”，应采用适合井下的声响信号，并明确规定和公布各信号表示的意义。
井下工作面所用炸药、雷管应分别存放在加锁的专用爆破器材箱内，不应乱扔乱放。
爆破器材箱应放在顶板稳定、支架完整、无机械电气设备的地点。
每次起爆时都应将爆破器材箱放置于警戒线以外的安全地点。
爆破后，应进行充分通风，保持地下爆破作业场所通风良好。
二、井巷掘进爆破用爆破法贯通巷道，应有准确的测量图，每班都要在图上标明进度。
两工作面相距15m时，测量人员应事先下达通知。
此后，只准从一个工作面向前掘进，并应在双方通向工作面的安全地点派出警戒，待双方作业人员全部撤至安全地点后，方准起爆。
天井掘进到上部贯通处附近时，不应采取从上向下的座炮贯通法；如果最后一炮仍未贯通，在下面钻孔爆破不安全，需在上面座炮处理时,应采取可靠的安全措施。
间距小于20m的两个平行巷道中的一个巷道工作面需进行爆破时，应通知相邻巷道工作面的作业人员撤到安全地点。
独头巷道掘进工作面爆破时，应保持工作面与新鲜风流巷道之间畅通；爆破后作业人员进入工作面之前，应进行充分通风，并用水喷洒爆堆。
天井掘进采用大直径深孔分段装药爆破时，装药前应在通往天井底部出入通道的安全地点派出警戒，确认底部无人时，方准起爆。
竖井、盲竖井、斜井、盲斜井或天井的掘进爆破，起爆时井筒内不应有人。
井筒内的施工提升悬吊设备，应提升到施工组织设计规定的爆破危险区范围之外。
爆破安全工程 第五章 地下爆破技术
8．根据爆破器材情况，采用导爆管雷管孔内延期起 爆法。 起爆顺序按炮眼布置图的图标顺序起爆，计分6 段，采用毫秒延期导爆管雷管，考虑爆区长度 150m，首段掏槽眼6个选用5段，导爆管雷管依次辅 助眼4个6段、4个7段、帮眼4个8段、顶眼5个9段，底 眼5个10段。采用连续装药结构，反向起爆方式。由 起爆药卷引出的导爆管在孔外通过反射四通连接件联 成闭合起爆网路，由1发8号火雷管起爆导爆管网路。
5. 爆破参数设计 (3) 炮眼深度(hole depth) 常用确定炮眼深度的三种方法 A.采用斜眼掏槽
L = (0.5 ~ 0.7) B = (0.5 ~ 0用率来确定
L=
l
η
η ≥ 0.85
通常采用炮眼深度 L=1.2~1.8m 2.5~3.5m 3.5~5.15m
5. 爆破参数设计 (4) 装药量设计与分配 计算总装药量Q
Q = qV
开挖部位和开挖 面积（m2） 一个 自由面 的水平 和倾斜 隧道 多个自 由面 部位 4～6 7～9 10～12 13～15 16～20 40～43 扩大 挖底
Ⅱ～Ⅲ
V = lS
Ⅲ～Ⅳ Ⅳ～Ⅴ Ⅵ
围岩类别（2＃岩石铵梯炸药，kg/m3 ） 2.3 2.0 1.8 1.7 1.6 1.1 0.95 0.79 2.9 2.5 2.25 2.1 2.0 1.4 1.2 1.0
底眼长度 L底 = 1.4 2 + (0.05 + 0.1) = 1.41m
2
则帮眼和顶眼长度 L帮、顶＝ 1.32 ＋(0.05＋0.1) = 1.3m
2
6.炮眼布置（见图）
7.每一循环装药量 Q 的计算及炮眼装药量的分配 根据炸药供应及围岩情况，使用 2 号岩石铵梯炸药，其药卷直径为 32mm， 长度为 200mm，每卷药卷为 0.15kg。 Q=q·V q=1.4kg/m3 V=12.6×1.17=14.7 m3 Q=1.4×14.7=20.6kg
第六章-地下工程爆破技术
第一节 地下工程爆破
1
§6-1 地下工程掘进爆破
一、巷道（隧道）掘进爆破的要求
技术上（断面规格、平整、爆堆、块度）； 经济上（低耗、高效、成本低）； 安全上（施工操作安全、爆破安全、巷道 安全）
2
§6-1 地下工程掘进爆破
二、工作面炮眼布置
(1) 炮眼的种类及作用
掏槽眼：在炮眼全长上爆出一新自由面，为 辅助眼、周边眼爆破创造条件，是掘进工作的关 键。
缝形掏槽和桶形掏槽
(a)缝形掏槽； (b)桶形掏槽
14
§6-1 地下工程掘进爆破
③布孔原则 a：装药孔到空孔的距离（即w+ Φ/2
值）随空孔Φ而变。这关系到补偿空间的 充裕程度和掏槽效果。W值过小，掏槽范 围太小，效果差；过大，则易于挤实，成 “冲天炮”情况。所以应根据岩石的性质 和工程经验确定合适的装药孔到空孔的距 离。
6
§6-1 地下工程掘进爆破
2) 楔形掏槽 多用垂直楔形掏槽。槽腔为垂直的三
角棱柱体。由2~4对相向倾斜眼组成，孔 底间距一般为10~20cm，与自由面交角通 常为60~70º。多用于4m2断面以上的中硬 岩以上的均质岩石。
7
§6-1 地下工程掘进爆破
楔形掏槽示意图
(a)垂直楔形掏槽；(b)水平楔形掏槽
周边眼一般布置在断面轮廓线上。按光面爆破要求，各炮眼要 相互平行，眼底落在同一平面上。底眼的最小抵抗线和炮眼间
距通常与崩落眼相同，为保证爆破后在巷道底板不留“根底”， 并为铺轨创造条件，底眼眼底要超过底板轮廓线。
布置好周边眼和掏槽眼后，再布置崩落眼。崩落眼是以槽腔为
自由面而层层布置的，均匀地分布在被爆岩体上，并根据断面
地下工程爆破知识点总结
地下工程爆破知识点总结地下工程爆破知识点总结1.爆炸是某一物质系统在发生物理和化学的变化时，系统本身能量借助气体的急剧膨胀而转化为对周围介质做机械功，同时伴随有强烈的放热，发光和声响等效应。
可以分为物理爆炸，核爆炸和化学爆炸。
2.炸药是在一定条件下，能够发生快速的化学反应，放出能量，生成气体产物，并显示爆炸效应的化合物或混合物。
3.爆热是指单位质量炸药在定容条件下爆炸所释放出的热量。
4.影响爆热的因素：炸药的氧平衡、装药密度、附加物的影响、装药外壳的影响、炸药化学反应的完全程度。
5.爆容是指1KG炸药爆炸生成的气体产物在标准状态下的体积。
6.爆温是指炸药爆炸时释放出的能量将爆炸产物定容加热达到的最高温度。
7.爆压是指爆炸结束，爆炸产物在炸药初始体积内达到热平衡后的流体静压值。
8.通常把炸药在外界能量的作用下发生爆炸的过程称为起爆，这种外界能量称为起爆能。
9.一般工业炸药的起爆能有三种形式：热能，机械能和爆炸冲能。
10.炸药的感度指炸药在外能的作用下发生爆炸的难易程度。
11.炸药的爆力是指其所具有的总能量，即炸药爆炸对周围介质所做机械功的总和。
12.炸药的猛度是指爆炸瞬间爆炸波和爆炸气体产物直接对与之接触的固体介质局部产生破碎的能力。
13.爆速就是爆炸波的传播速度。
14.殉爆是某处炸药爆炸时，通过在某种惰性介质中产生的冲击波，引起另一处炸药爆炸的现象。
15.对于工业炸药的基本要求：具有足够的爆炸能量以破碎岩石/具有一定的感度/具有一定的化学安定性/爆炸生成的有毒气体少/原料来源广，成本低廉，便于生产加工。
16.工业上常用的单质猛炸药有梯恩梯、黑索金、泰安等。
17.猛炸药按组分又分为单质猛炸药和混合炸药。
18.煤矿硝铵炸药中需要加入15％20％的消焰剂，通常采用食盐作为消焰剂。
19.最广泛的一种铵油炸药是含粒状硝酸铵94％和轻柴油6％的正氧平衡混合物。
20.浆状炸药、水胶炸药和乳化炸药均属于含水类硝铵类炸药。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
19
§6-1 地下工程掘进爆破
平巷掘进单位炸药消耗量参考值（kg/m3）
掘进断面积
（m2）
2~3
岩石普氏坚固性系数f
4~6
8~10 12~14
15~20
＜4 4~6 6~8 8~10 10~12 12~15 15~20 ＞20
1.23
1.77
2.48
2.96
3.36
1.05
1.50
2.15
2.64
2.93
0.89
1.28
1.89
2.33
2.59
0.78
1.12
1.69
2.04
2.32
0.72
1.01
1.51
1.90
2.10
0.66
0.92
1.36
1.78
1.97
0.64
0.90
1.31
1.67
1.85
0.60
0.86
1.26
1.62
1.80
20
§6-1 地下工程掘进爆破
②计算总药量Q： Q=q·v（v—爆破原岩体积） =q·s·l·η （η—炮眼利用率，0.80~0.95）
22
§6-1 地下工程掘进爆破
1）大直径药卷直径 38~45mm，用于台车，高效凿机，大
断面； 2）小直径药卷直径
25~30mm，用于小断面（s≤4m2）， 坚硬岩，高威力炸药（如乳化油）。
23
§6-1 地下工程掘进爆破
（3）炮眼数目n的确定 确定原则
在保证合理的爆破效果前提下尽可能减少n 值。显然，n过小，不能满足Q要求，爆不开或 块度过大；n过大，不经济，凿岩成本上升。
方法
①由f、s来决定。
N 3.33 fS2
24
§6-1 地下工程掘进爆破
②由Q值来决定。
N Q qb
因为
qb
d
2 c
4
lb 0
Q qV qSlb
③药量分配： 原则是掏—辅—底—帮—顶眼，ห้องสมุดไป่ตู้多
到少。因为掏槽眼爆破条件最差，底眼要 克服爆堆的阻力。
21
§6-1 地下工程掘进爆破
（2）眼径d d的决定因素有 ①凿岩设备、工具； ②掘进条件（断面、孔深）； ③炸药威力等因素选取。
d过大，每孔凿速下降，需大型设备，破坏围岩稳固性； d过小，孔数上升，凿眼和移位工作量大。有两种情况：
辅助眼：扩大自由面、崩落矿石、为周边眼 爆破创造条件。
周边眼：控制巷道断面的形状，最终成巷。
3
§6-1 地下工程掘进爆破
工作面炮眼分类图 工作面炮眼布置图
4
§6-1 地下工程掘进爆破
井巷掘进爆破示意图
5
§6-1 地下工程掘进爆破
(2)倾斜眼掏槽 1）特点 眼与自由面斜交，掏槽眼数少，槽腔
内的碎块容易被抛出；但孔深受到断面大 小的限制，也就影响到循环进尺。
缝形掏槽和桶形掏槽
(a)缝形掏槽； (b)桶形掏槽
14
§6-1 地下工程掘进爆破
③布孔原则 a：装药孔到空孔的距离（即w+ Φ/2
值）随空孔Φ而变。这关系到补偿空间的 充裕程度和掏槽效果。W值过小，掏槽范 围太小，效果差；过大，则易于挤实，成 “冲天炮”情况。所以应根据岩石的性质 和工程经验确定合适的装药孔到空孔的距 离。
17
§6-1 地下工程掘进爆破
三、地下工程掘进爆破参数的确定
影响到爆效、掘进成本、速度。以下参数确定后还 得由实践修正。
（1）耗药量Q
①单位耗药量q：指爆破一立方米原岩所需的炸 药量。
随炸药（品种、药径）、岩石性质、掘进条件（断 面、深度）而变。Q过小，爆效差；q过大，成本高，过 抛掷损坏支架、设备、震坏围岩、破坏稳固性。
15
§6-1 地下工程掘进爆破
b：响炮顺序
近空孔的先响，依次至远离空孔的装 药眼。
c：空眼超深300mm左右，放入药包抛 渣。
16
§6-1 地下工程掘进爆破
3）螺旋掏槽 与桶形掏槽大同小异。不同的是各装
药眼据响炮顺序与空孔之距依次递增，使 槽腔体积逐步扩展。此法优点是用同样的 眼数可得到较大的槽腔。但如果1、2响孔 拒爆时，掏槽失败，即可靠性差，故多用 于施工熟练、岩石易爆、巷道断面较大的 情况下，有时用双螺旋掏槽。
12
§6-1 地下工程掘进爆破
2)桶形掏槽 因形成的是角柱形槽腔，所以也叫角
柱掏槽，运用最广。 ①等直径空孔：它比平行龟裂掏槽
（缝形掏槽）的槽腔体积和宽度大，这样 为后面的辅助眼爆破创造良好条件。有许 多不同的空眼，装药眼排列方案。
13
§6-1 地下工程掘进爆破
②大直径空孔：大空孔能形成较大的 人工自由面和补偿空间。
18
§6-1 地下工程掘进爆破
计算或查表选取q：
修正的普氏公式 ：
q 1.1k0
f s
常用经验公式：
q k f 0.75 3 Sx dx
px
明捷利公式： q
f 4 1.8
4.8 100.15S
d x kp x
查表，列出主要参数f与s。
如对f=8~10时，s=4~6m2，q=2.15kg/m3。
第六章 地下工程爆破技术
第一节 地下工程爆破
1
§6-1 地下工程掘进爆破
一、巷道（隧道）掘进爆破的要求
技术上（断面规格、平整、爆堆、块度）； 经济上（低耗、高效、成本低）； 安全上（施工操作安全、爆破安全、巷道 安全）
2
§6-1 地下工程掘进爆破
二、工作面炮眼布置
(1) 炮眼的种类及作用
掏槽眼：在炮眼全长上爆出一新自由面，为 辅助眼、周边眼爆破创造条件，是掘进工作的关 键。
锥形掏槽
(a)角锥形掏槽；(b)圆锥形掏槽
11
§6-1 地下工程掘进爆破
(3) 直眼掏槽 1) 特点
炮眼与自由面垂直，掏槽眼之间很近，且 互相平行，孔深不受断面限制，孔数比斜眼多。 它与斜眼掏槽不同：首响眼爆破时主要不以工
作面为自由面，而以最近的空眼壁为自由面，
空眼起导向和提供补偿空间的作用，所以空孔 在直眼掏槽中起重要作用 。
6
§6-1 地下工程掘进爆破
2) 楔形掏槽 多用垂直楔形掏槽。槽腔为垂直的三
角棱柱体。由2~4对相向倾斜眼组成，孔 底间距一般为10~20cm，与自由面交角通 常为60~70º。多用于4m2断面以上的中硬 岩以上的均质岩石。
7
§6-1 地下工程掘进爆破
楔形掏槽示意图
(a)垂直楔形掏槽；(b)水平楔形掏槽
8
§6-1 地下工程掘进爆破
图8-4 双楔形掏槽
9
§6-1 地下工程掘进爆破
3) 锥形掏槽 各孔以同等角度向槽腔底集中。槽腔 为三角锥形、金字塔锥形或圆锥形（用于 圆形竖井掘进），这种掏槽法较可靠，掏 槽眼底距保持10~20cm，掏槽眼倾角为 55~70º，孔口距为0.4~1.0m。
10
§6-1 地下工程掘进爆破
