2014年中等职业学校电子技能竞赛考题(学生组)资料

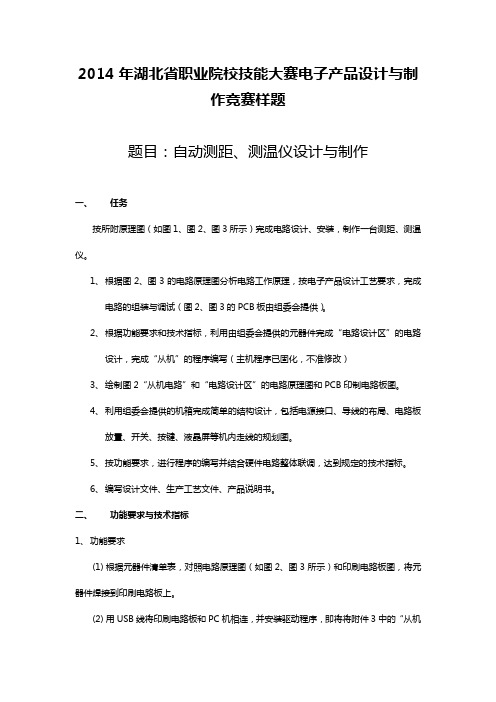

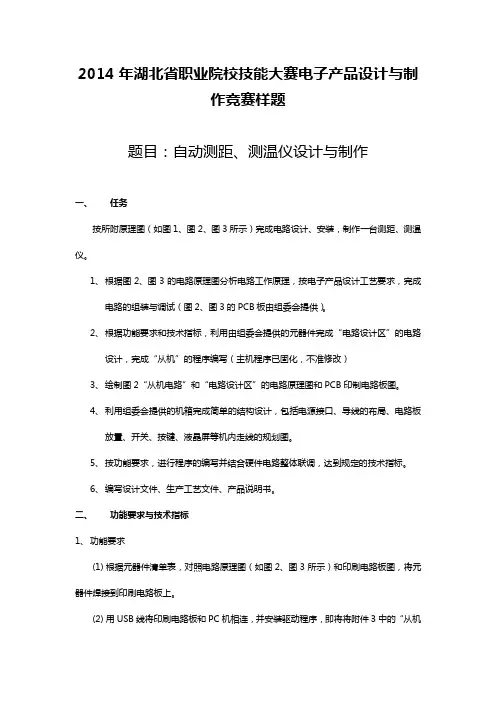

2014年湖北省职业院校技能大赛样题(电子产品设计与制作赛项)
2014 年湖北省职业院校技能大赛电子产品设计与制 作竞赛样题题目：自动测距、测温仪设计与制作一、 任务 按所附原理图（如图 1、图 2、图 3 所示）完成电路设计、安装，制作一台测距、测温 仪。
1、 根据图 2、图 3 的电路原理图分析电路工作原理，按电子产品设计工艺要求，完成 电路的组装与调试（图 2、图 3 的 PCB 板由组委会提供） 。
2、 根据功能要求和技术指标，利用由组委会提供的元器件完成“电路设计区”的电路 设计，完成“从机”的程序编写（主机程序已固化，不准修改） 3、 绘制图 2“从机电路”和“电路设计区”的电路原理图和 PCB 印制电路板图。
4、 利用组委会提供的机箱完成简单的结构设计，包括电源接口、导线的布局、电路板 放置、开关、按键、液晶屏等机内走线的规划图。
5、 按功能要求，进行程序的编写并结合硬件电路整体联调，达到规定的技术指标。
6、 编写设计文件、生产工艺文件、产品说明书。
二、 功能要求与技术指标 1、 功能要求 (1) 根据元器件清单表，对照电路原理图（如图 2、图 3 所示）和印刷电路板图，将元 器件焊接到印刷电路板上。
(2) 用 USB 线将印刷电路板和 PC 机相连，并安装驱动程序，即将将附件 3 中的“从机 测试代码.HEX”文件烧写到“从机中” ，再将主机串口（COM1）和从机串口（COM2）用杜帮 线相连，能实现按键、液晶、D/A、时钟基本功能。
(3) 主机的代码不用烧写，从机的代码由参赛选手按照设计要求自行编写，从机与“电 路设计区”用串口进行通信，印刷电路板由外电源提供 5V 工作电压， “电路设计区”的工作 电源也由外电源提供。
(4) 通过提供的 2 个按键实现所有功能控制，自主设计区电路开机、关机，以及测距和 测温度的功能转换。
(5) 能够准确测量距离与温度。
(6) 使用主机液晶屏，显示当前工作状态（如：距离、温度） 。
(7) 能通断电路设计区的工作电源。

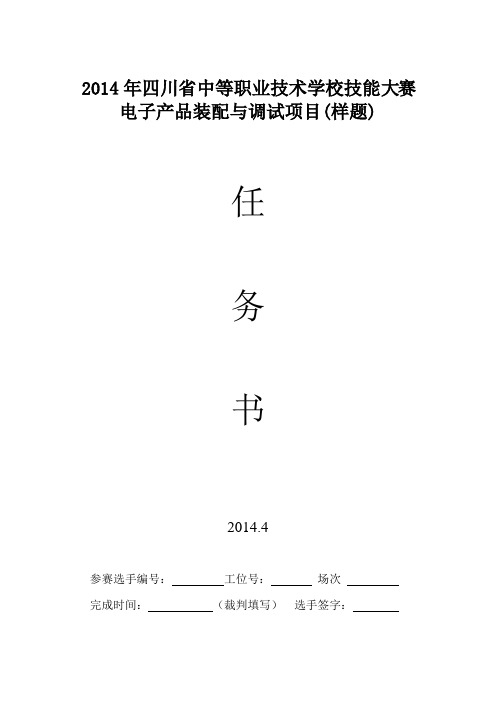

2014四川省中职技能赛样题
2014年四川省中等职业技术学校技能大赛电子产品装配与调试项目(样题)任务书2014.4参赛选手编号：工位号：场次完成时间：（裁判填写）选手签字：说明：共有利用YL—291单元电子电路模块搭建电路、利用计算机绘制电路原理图、电路安装调试、检修与测量等三项工作任务。
完成这些工作任务的时间为四小时。
在对你完成工作任务情况的评价时，职业与安全意识方面有10%的比重。
请你注意安全操作、展示你的职业素养；1、完成工作任务的过程中，所有操作都应符合安全操作规程；仪器、仪表使用规范、安全。
2、工具摆放整齐符合职业岗位要求，使用规范、符合安全要求。
3、搭建电路的模块布局合理，不产生干扰，不存在安全隐患。
4、包装物品、导线线头等的处理，符合职业岗位的要求，保持工位的整洁。
5、遵守赛场纪律，尊重赛场工作人员，爱惜赛场的设备和器材。
按完成工作任务的情况和在完成工作任务过程中的职业与安全意识，评定成绩，满分为100分。
其中项目一、项目二要求在90分钟内完成，项目三在150分钟内完成；工作内容：项目一搭建电路（本项目分2项，）（一）搭建电路使用YL—291单元电子电路模块，按所给出的电路原理图和操作说明，搭建电路。
1、搭建电路要求（1）从YL—291单元电路模块中，正确找出搭建电路需要的基本模块；（2）从计算机提供的几种电子产品的程序中，成功下载电路实现功能的控制程序到集成电路IC1中。
（3）正确搭建电路。
（4）模块排列整齐、紧凑，地线、电源线、信号线颜色统一并扎线美观。
2、电路正常工作要求实现电路功能：（二）根据电路原理图，在下面空白处画出电路的方框原理图。
T1TRANS1C12200u FC2C104C347u FD5LEDR1510D21N4007D41N4007D11N4007D31N4007AC220V+5V VinGNDVo u t123项目三电子产品装配、电路检修与测量1、电子产品装配（1）．元器件选择要求：根据给出的附图2《温度及时间显示原理图》，在印制电路板焊接和产品安装过程中，正确无误地从赛场提供的元器件中选取所需的元、器件及功能部件，正确留下坏元件及错误元件放在元件盒中。
2014年H3C全国高职院校技能大赛正式试题
2014 年全国职业院校技能大赛组委会
2014 年 6 月
第一部分 赛题说明
一 、竞赛内容分布
第一部分：云计算平台配置及应用项目； 第二部分：数据中心、云计算网络设备配置的正确性、规范性、合理性；
二 、竞赛时间
竞赛时间为 6 个小时。
网络物理连接表 目标设备名称 PC1 RT2 RT3 RT2 SW2 PC2 SW2 RT3 SW3 SW3 SW3 E1/0/1 S3/0 E1/0/1 E1/0/3 E1/0/4 G1/0/24 G1/0/24 XG1/0/27 XG1/0/28 G1/0/23 G0/0 G0/0 S2/0 E1/0/5 设备接口
数据中心交换机需要实现虚拟化。 交换机是 H3C 的 5800 系列交换机， 所支持的虚拟化技术为 IRF， 并使用 BFD 进行 MAD（多活检测） 。所配置的参数要求如下： 环形堆叠，IRF Domain 值为 20； IRF-SW1 的 member ID 为 1，IRF-SW2 的 member ID 为 2； IRF-SW1 为 IRF 中的主设备，优先级值为 20；IRF-SW1 为 IRF 中的从设备，优先级值为 10； MAD 所使用的端口为交换机的第 23 个端口， 检测 IP 为 50.0.0.1/30 （member 1） 和 50.0.0.2/30 （member 2） ， 检 测 VLAN 为 500。
市场部 财务部 人力资源部 信息技术部
服务器具体信息如表 2-2 所示：
在实施云平台后，需要将上述所有业务都部署到虚拟机中。
第 3 页 共 12 页
2、
虚拟机部署

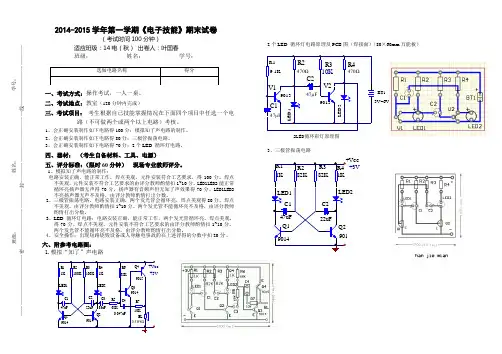

2014年《电子技能》技能考核试题14电秋
12LED循环彩灯原理图BT12014-2015学年第一学期《电子技能》期末试卷（考试时间100分钟）适应班级：14电（秋） 出卷人：叶国春班级：姓名： 学号：一、考试方式：操作考试，一人一桌。
二、考试地点：教室（120分钟内完成）三、考试项目： 考生根据自己技能掌握情况在下面四个项目中任选一个电路（不可做两个或两个以上电路）考核。
1、会正确安装制作如下电路得100分：模拟知了声电路的制作。
2、会正确安装制作如下电路得80分：三极管振荡电路。
3、会正确安装制作如下电路得70分：2个LED 循环灯电路。
四、器材： （考生自备材料、工具、电源）五、评分标准：（限时60分钟） 现场专业教师评分。
1、模拟知了声电路的制作：电路安装正确，能正常工作，焊点美观，元件安装符合工艺要求，得100分。
焊点不美观，元件安装不符合工艺要求的由评分教师酌情扣1~10分。
LED1LED2能正常循环亮扬声器无声得70分，扬声器有音频声但无知了声效果得70分。
LED1LED2不亮扬声器无声不及格，由评分教师酌情打出分数。
2、三极管振荡电路。
电路安装正确，两个发光管会循环亮，焊点美观得80分。
焊点不美观，由评分教师酌情扣1~10分。
两个发光管不能循环亮不及格，由评分教师酌情打出分数。
3、LED 循环灯电路：电路安装正确，能正常工作，两个发光管循环亮，焊点美观，得70分。
焊点不美观，元件安装不符合工艺要求的由评分教师酌情扣1~10分。
两个发光管不能循环亮不及格，由评分教师酌情打出分数。
4、安全操作：出现短路烧毁设备或人身触电事故的在上述评得的分数中扣20分。
六、附参考电路图：1.模拟“知了”声电路2个LED 循环灯电路原理及PCB 图（焊接面）（80×60mm 万能板）3、三极管振荡电路班级： 姓名： 学号： ————————————密————————————封——————————————线————————————。

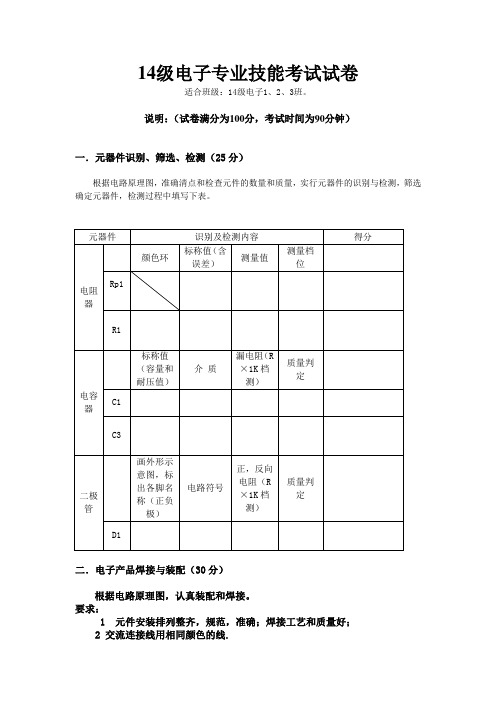

14级电子专业技能考试试卷
14级电子专业技能考试试卷
适合班级：14级电子1、2、3班。
说明：（试卷满分为100分，考试时间为90分钟）
一．元器件识别、筛选、检测（25分）
根据电路原理图，准确清点和检查元件的数量和质量，实行元器件的识别与检测，筛选确定元器件，检测过程中填写下表。
二．电子产品焊接与装配（30分）
根据电路原理图，认真装配和焊接。
要求：
1 元件安装排列整齐，规范，准确；焊接工艺和质量好；
2 交流连接线用相同颜色的线.
三．电子电路的调试（25分）
1、要求输入交流电压12V左右时，测量：
输入端的交流电压 U______.
电容C1两端的电压 V c1=
2、调节电位器，让稳压输出为5伏。
四．安全文明生产7S管理（20分）
考生有以下违反安全文明生产情形的，只扣分不加分，总扣分不超过20分。
严重违反安全用电规范取消考试资格。
2014年12月份湖北职业中专四校联考电子专业知识试题 (1)
2014年12月份湖北省职业中专四校联考电子专业知识试题本试卷技能高考时采用闭卷、机考方式进行（本次考试改为笔试），考试时间为60分钟，满分为150分。
注意事项：1. 本次考试为月考调研考试。
答卷前,考生务必将姓名考号填定在答题卡指定地方。
2. 全部试题统一答在答题卡上，全部试题用黑色签字笔填在指定表格中，否则记零分。
3. 考试结束后，监考人员将本试卷和答题卡一并收回。
一、选择题（本大题共40小题，每小题3分，共120分） 1．电路是由电源( )导线和开关等中间环节组成的闭合回路。
A ．电灯 B ．电动机 C ．发电机 D ．用电器2．将一阻值为R 的导体，均匀的拉伸一倍长度，则阻值变为原来的( ) A ．2倍 B ．4倍 C ．1／2倍 D ．1／4倍 3．一只100W 的白炽灯，点亮20小时所消耗的电能为( ) A ．1度电 8．0．5度电 C ．2度电 D ．3度电4．有甲．乙两盏电灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下工作发光时，其亮度是( )A ．乙灯比甲灯更亮B ．甲灯比乙灯更亮C ．两盏灯一样亮D ．无法判定哪盏灯更亮 5．电源开路电压为l2V ，短路电流是30A ，则内阻为( )。
A ．0．4 Ω B ．0．1 Ω C ．4Ω D ．都不对 6．在右图所示电路中，电源电压U=6 V 。
若使电阻R 上的电压Vl=4 V ，则电阻R 为（ ）。
A ．2Ω B ．4 Ω C ．6 Ω D ．8Ω7．如图所示电路中A ．B 两点间的等效电阻为( ) A ．22Ω B ．24Ω C ．34Ω D ．16Ω8．两个阻值均为555 Ω的电阻，做串联时的等效阻值与作并联时的等效阻值之比为( ) A ．2：l B ．1：2 C ．4：1 D ．1：4 9．电路如图所示，A 点的电位为( )A ．6VB ．8VC ．-2VD ．10V 10．下列说法错误的是( )A ．在电路节点处，各支路电流参考方向可以任意设定。
全国中职电子技能大赛正式试卷
一、元器件识别、筛选、检测（15分）准确清点和检查全套装配材料数量和质量，进行元器件的识别与检测，筛选确定元器件，检测过程二、电路板焊接（15分）要求电子产品的焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净，无毛刺；引脚加工尺寸及成形符合工艺要求；导线长度、剥头长度符合工艺要求，芯线完好，捻头镀锡。
疵点：少于5处扣1分；5~10处扣5分；10~20处扣10分；20处以上扣15分。
三、电子产品装配（15分）要求印制板插件位置正确，元器件极性正确，元器件、导线安装及字标方向均应符合工艺要求；接插件、紧固件安装可靠牢固，印制板安装对位；无烫伤和划伤处，整机清洁无污物。
装配不符合工艺要求：少于5处扣1分；5~10处扣5分；10~20处扣10分；20处以上扣15分。
四、电子电路的调试（40分）1．实现温控及简易频率测量基本功能（20分）●实现温度控制功能（4分）●实现温度报警功能（4分）●555振荡器和光电耦合放大电路正常工作（4分）●文氏电桥振荡器正常工作（4分）●带通滤波器和放大电路正常工作（4分）2．调试（1）当温度控制电路正常工作时，测试点TP1=8.25V时，测量并记录测试点TP2和TP3的值。
（每空1分，共4分）注：记录三位有效数字（2）利用仪器，检测测试点TP6的信号，记录波形参数并填写下表：（9分）（3）当R25、R29接入电路时，调节电路参数，使得TP8输出最大不失真正弦波，此时，测量并记录信号的峰-峰值= 。
（1分）若在测试点TP8产生频率为2KHz ±10%的信号，计算Rx= 、Ry= （fRC π21=），选用Rx 为 、Ry 为 。
（2分） 将经计算后选用的Rx 、Ry 接入电路板，此时，测量测试点TP11的波形，该测试点的波形为 波；若波形有失真，调节 ，消除波形失真，当波形处于最大不失真状态时，信号幅度（利用毫伏表测量） ；信号频率（利用频率计测量） 。
（4分）五、 原理图与PCB 板图的设计（15分）要求：1． 考生在E 盘根目录下建立一个文件夹。
2014年江苏省高职技能大赛电子产品设计及制作竞赛样题
2014年江苏高等职业院校技能大赛“电子产品设计及制作”项目竞赛试题（样题）任务书: 小型探测机器人的设计与制作一、任务任务一：采用大赛指定的智能小车、ZedBoard板卡和现场提供的套件及相应配件，设计、制作一台小型探测机器人。
该机器人应能自行进入探测区域，并对指定点的距离和温度进行探测，并能自行停靠在指定位置。
路线图如图1所示。
功能要求基本功能要求1.能通过巡线方式，沿图1所示路径走完全程；2.进入探测区后，能通过图像识别方式识别指定编号号码牌（测试前随机抽取号码牌），并能探测对应位置点距墙距离，以及该点温度值；3.能实时将指定号码牌的编号，以及该点距墙距离、温度值等信息显示在液晶屏上；4.进入停车区后能自行停入指定车位，并确保车体前缘距墙距离为50cm。
扩展功能要求（发挥部分）1、在液晶屏幕上显示完成整个赛道的耗时时间，并尽量缩短比赛用时；2、用大赛指定套件实现其它创新发挥。
墙图1 小型探测机器人路线图任务二：1．根据大赛组委会指定的电路模块，利用Protel99SE或Altium Designer软件绘制模块电路原理图。
2．按照大赛组委会对印制板外形和元器件封装等的要求，设计PCB图。
二、技术指标1. 探测机器人参考外形尺寸：直径215cm，高14cm，重量1.0Kg；2. 工作电源：12V锂电池；3. 输入信号：板载开关、光电巡线管，USB摄像头，超声波传感器，温度传感器等；4. 输出信号：直流电机，舵机云台，16x2字符显示屏等；图2 小型探测机器人外形参考示意图三、技术文件要求1．设计文件包括：原理说明（包括电路图、电路框图、电路参数）、程序流程图、程序清单、印刷电路板图等。
2．生产工艺文件（执行《中华人民共和国电子行业标准SJ/T10320-92》）包括：主要的生产工艺流程、元器件清单、连线图（表）、调试工作单卡等。
3．产品说明书包括：产品概述、技术参数、面板及操作说明、使用注意事项等。
2014年恩施州中等职业学校技能大赛计算机应用技术类试题
2014年恩施州中等职业学校技能大赛计算机应用技术类试题一、文字录入（10分钟，满分10分）使用“中文打字速度测试软件”进行看屏对照录入，汉字输入方法为“极品五笔”或“搜狗拼音”输入法。
二、OFFICE软件应用（120分钟，满分90分）1. Word编辑排版（35分）一位老师写了一篇论文，需要按照出版物排版的要求进行排版，方可符合要求。
若你就是这位老师，请您打开word文件夹中的“文本.docx”文档，按照“文本样稿.PDF”文件在Word 中按以下要求排版，最后将结果文件另存到上述指定的文件夹中，命名“编号.docx”。
（1）版式设计：全文采用A4纸张，页边距上、下边均为2.54厘米，左2.8厘米，右2.0厘米，使用对称页边距设计。
（4分）（2）标题设计：黑体、二号、居中。
（3分）（3）摘要设计：“内容摘要”为黑体、五号、顶格，摘要内容为楷体、五号、1.5倍行距。
（2分）（4）正文设计：正文均为宋体、五号、1.5倍行距，三级标题加粗，段落前缩进2字符。
（6分）（5）按照“示例”图片，在文档中绘制图1所示示意图（需用word工具绘制，否则无效）。
（5分）（6）按照“示例”图片，在文档中绘制表格（需用word工具绘制，否则无效）。
（5分）（7）将文件夹中的图片插入到文件中合适的位置（参照例文）。
（5分）（8）为文档插入页眉和页脚，奇数页页眉为“现代远程教育资源应用现状调查及对策研究”，偶数页页眉为“2014年恩施州中等职业技术学校学生技能竞赛”；页脚显示页号（从正文开始）。
（5分）2. Excel数据处理（35分）某地2014年中职学校学生技能大赛设置个人奖和单位团体奖采取如下办法：个人奖项分项目按参赛人数的20%、30%、40%、10%设置一、二、三等奖和优秀奖；个人一、二、三等奖分别按9分、7分、5分记入单位团体奖积分，积分前三名作为团体奖励对象。
假期你是本项竞赛的组织者，请根据打开excel文件夹中的“竞赛成绩.xlsx”文档，完成以下操作，最后将结果文件另存到上述指定的文件夹中，命名“编号.xlsx”。
14级计算机技能竞赛试题
14级计算机基础技能竞赛试卷在E:\建立一个名为“14秋技能”的文件夹，打开在里面再建一个名为“班别姓名机号的”文件夹如“09123李静20”，把以下的操作结果保存在这个文件夹中（3分）一、输入下面文字，按下列要求设置、编排文档的版面如“样文”所示。
并以“春节的来历”为文件名保存起来。
2分1、页面设置：纸型为A4，页边距为上、下各2.75厘米，左、右各3.01厘米。
4分2、艺术字：标题“春节的来历”设置为艺术字，艺术字式样为第3行第4列；字体为仿宋体；阴影为阴影样式12；环绕方式为四周型。
5分3、正文: 打字15分，错漏5字减2分，类推减分。
字体为楷体_GB2312,字号为5号，首行缩进2字符，行距为固定值25磅，对齐方式为两端对齐。
4分4、分栏：将正文第三段设置为两栏格式，第一栏栏宽为17字符，间距为3字符。
加分隔线。
3分5、边框和底纹：为正文第一段设置底纹，颜色为金色。
3分6、图片：在样文所示位置插入图片：“图片1”，图片缩放为合适高度、宽度即可；环绕方式为四周型。
4分7、页眉和页脚：按样文添加页眉文字：计算机基础技能，插入页码，并设置相应的格式：小五，宋体。
3分8、边框和底纹：为正文第二段设置底纹，颜色为灰色-10% 2分9. 查找和替换：利用“查找和替换”功能把“十分惊奇”替换为“万分惊讶”并将“万分惊讶”。
格式为文字效果：“亦真亦幻”。
4分中国古时候有一种叫“年”的兽。
“年”，头长触角，凶猛异常。
“年”长年深居海底，每到特定的一天（就是现在的除夕）才爬上岸，吞食牲畜伤害人命。
因此，每到除夕这天，村村寨寨的人们扶老携幼逃往深山，以躲避“年”的伤害。
有一年除夕，从村外来了个乞讨的老人。
乡里一片匆忙恐慌景象，没有人理会他，只有村东头一位老婆婆给了老人些食物，并劝他快上山躲避“年”，那老人把胡子撩起来笑道：“婆婆若让我在家呆一夜，我一定把…年‟赶走。
”老婆婆继续劝说，乞讨老人笑而不语.。
半夜时分，“年”闯进村。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2014年中等职业学校电子技能竞赛考题（学生组）考号：工位号：一、电路说明部分1、1 电路原理简介1、产品功能不间断电源(以下简称UPS)在我们日常生活中随处可见，如学校、企业、银行和机关单位的等，UPS主要作用是在市电停电时，能够继续为不能断电的设备继续提供电能，为用户争取时间停止设备。
这里为同学们展现的是一种简单的UPS电路，其主要目的是了解UPS电源的工作原理，电路中J2为交流电源输入端，J1为不间断电源输出端，考虑到装调人员的人身安全，这里的系统工作电压为AC30V。
2、电路工作原理UPS电源主要由以下电路组成：正弦波振荡器、限幅放大器、前置驱动、功率放大器、升压变压器、开关机控制电路、双电源切换电路、失电检测电路、失电报警电路、过流检测保护电路、手动开关机控制电路等，组成框图见图1，电路原理图见图2。
图1 UPS电源组成图正弦波振荡电路：正弦波振荡电路为文氏桥振荡器，C1/C2/R1/R22/RP5组成选频电路，调节RP5可调整振荡电路的振荡频率，R3/R4/RP2组成正反馈电路，为振荡电路提供必要的电压增益，调节RP2可调整电路的正反馈量。
限幅放大电路：限幅放大电路是为反比例运算放大电路，由R13/R25/R26/RP6/U1B组成，调节RP6可改变电路的放大倍数。
开关机控制：开关机控制电路由继电器K1作为执行部件，当继电器吸合时，限幅放大器输出的信号对地短路，后级电路停止工作达到关机目的。
前置驱动：前置驱动电路为电压跟随器，由U1C组成此电路不起放大作用，只为驱动功率放大电路，为功率管提供足够的驱动电流。
功率放大电路：功率放大电路采用简单的OCL功放电路，由R30/R31/R32/R33/R34/Q6/Q7组成，正半周Q7工作，负半周Q6工作，R34为电流取样电阻，电流越大其端电压越高。
升压变压器：升压变压器为普通的工频变压器，电路组成元件为T1/RV1/R2/LED4/D9组成，RV1为压敏电阻，其标称值为36V，此电阻为过压保护电阻，防止因电压过高伤及人身安全，R2/LED4/D9为升压电路的工作指示，当指示灯点亮时证明升压电路已开始工作。
输出切换电路：输出切换电路由D1/C13/K2组成，K2为双刀双掷的继电器，线圈工作电压为DC24V，D1和C13为整流滤波电路为K2提供工作电源，当输入的AC24V电压存在时，K2吸合输出自动切换到常用电源，不纯在是，输出切换到由升压电路提供的电源。
电源检测：电源检测电路由R35/D10/C17/U4组成，当输入电源AC24V存在时，光电耦合器U4导通，控制继电器K1吸合，升压电路停止工作，当无电源输入AC24V存在时，U4截止不参与对K1的控制，此时失压告警电路开始报警。
失压告警电路：失压告警电路由2个多谐振荡电路组成，R8/C6/U5D/U5E组成音频振荡电路，振荡频率约为2kHz，U5F和R21为振荡电路的输出隔离电路。
R29/C8/U5A/U5B组成周期为2Hz 间隙振荡电路，通过U5C和R20隔离后由Q4调制音频信号，D7/D6/Q3/R13/Q15组成报警音控制电路。
过流保护电路：过流保护电流由取样电阻、三极管放大电路、检波电路、电压比较电路和锁存电路组成。
R34为取样电阻。
R28/R17/RP4/C16/C12/C11/Q1组成放大电路，将取样电阻的电压进行放大，调节RP4可调整放大电路的静态点。
D8和C11组成检波电路，将交流信号转换成直流电压。
RP3/R16/R15/R27/U1D组成电压比较器，调整RP3可设置比较器的参考点电压。
U3A/R9/C9/S1组成过流锁存电路。
LED1和R6组成过流保护指示电路，LED1点亮时过流保护启动。
手动开关机电路：C15/R10/R11/S2/R24/LED2/U3B组成手动开关机电路，U3B为D触发器，按一次S2输出翻转一次，U3B的输出端Q通过D4控制开关机电路。
3、电路目的将±12V通过J3接入，AC24V通过J2接入，J1为电压输出端，LED5为输出指示灯。
A、开启±12V电源，关闭AC24V电源。
输出端电压为30V±2V；喇叭BT1发出滴滴滴…..的报警音；按S1键可开关机，关机后输出为0V；短接输出端，保护电路启动，电路停止工作，输出为0VB、开启±12电源，开启AC24V电源。
输出端电压J1=输入端电压J2，报警音消失。
C、关闭±12电源，开启AC24V电源，输出端电压J1=输入端电压J2，报警音消失。
2014年中等职业学校电子技能竞赛（学生组）4.PCB元件布置图，详见图3和图4图3 顶层元件布置图图4 底层元件布置图5.元件清单表 11.2电路主要元器件介绍1、 运算放大器LM3242、双D 触发器CD4013CD4013是一双D 触发器,由两个相同的、相互独立的数据型触发器构成。
每个触发器有独立的数据、置位、复位、时钟输入和Q 及（Q 非）输出，此器件可用作移位寄存器，且通过将Q 输出连接到数据输入，可用作计算器和触发器。
在时钟上升沿触发时，加在D 输入端的逻辑电平传送到Q 输出端。
置位和复位与时钟无关，而分别由置位或复位线上的高电平完成。
引脚图见图6， 真值表见表2。
图 6 表 2 3、6非门CD40106（输入带施密特触发）CD40106型是在输入级具有施密特触发功能的反相器。
在输入波形的上升段和下降段，其阀值电压不同。
CD40106的引脚图LM324是四运放集成电路，它采用14脚双列直插塑料封装，其内部包含4组形式完全相同的运算放大器，除电源共用外，两组运算放大器相互独立，引脚及内部方框图如图5所示，LM324具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用于各种电路中。
图 54、变压器侧视图 高压侧 低压侧 5、压敏电阻 1.3装配及调试说明1、 焊接说明A 、 变压器焊接时应注意高压端和低压端，低压端12V 焊接在三极管Q6/Q7侧，高压端36V 焊接在继电器输出侧；B 、 可调电位器RP5金属部分需接地。
2、 调试方法A 、 调试前的准备工作通过J3端子接入+12V 、-12V 和GND 工作电源（注意电源极性）。
通过J2端子接入AC24V 。
将RP1调整至接地端，即输出电压为0处；将RP6的电阻值调节到最小位置；将RP4的阻值调节到最小位置。
完成以上步骤后可将±12电源接通。
B 、 开关机控制电路：开关机控制电路的执行部件为K1，当K1吸合时由U1B 输出的信号对地短接，升压电路无法工作。
继电器K1由3个单元电路进行控制，分别为手动开关机电路、过流检测电路和交流电源检测电路，要调试其他电路前，应将先将以上3块电路调试正常，使K1处于断开状态。
手动开关机电路调试：手动开关机电路以D 触发器为核心，数据输入端D 与输出端Q 相连，S2作为D 触发器的时钟信号，当S2按下时电路翻转一次，当LED2熄灭时，U3的13脚输出为低电平，手动开关机电路不参与对K1的控制。
过流检测电路：在此处先不介绍过流检测电路的调试方法，其主要目的是先将过流检测电路关闭，使过流检测电路不参与对K1的控制，关闭过流检测电路的方法，首先调节RP4使Q1电压为最小值（一般为1V 以下）。
其次调节RP3变压器采用普通工频变压器，初级为12V ,次级为36V,外形见图8。
压敏电阻器简称VSR ，是一种对电压敏感的非线性过电压保护半导体元件。
它在电路中用文字符号“RV ”或“R ”表示，图9是外形图，图10为电路图形符号。
图 7图 8图 9 图 10使RP3动触点的输出电压为12V。
最后按下S1键使LED1熄灭，此时U3A的1脚输出为低电平，证明过流检测电路未参与对K1的控制。
交流电源检测电路：先不接入AC24V电源即交流电源检测电路不参与对K1的控制。
总之在调试升压电路之前应使K1处于断开状态！！！C、正弦波振荡电路调试。
通电前请将RP1调整到最小点，即RP1的动触点输出电压为0V。
接通±12V电源，用示波器测量U1的1脚，观察电路是否起振，若未起振调节RP2使电阻减小增大正反馈量，使电路起振。
若输出的正弦波失真了，调节RP2使电阻增大减小失真度。
调节RP5可改变电路的振荡频率。
在调试振荡电路时通过调整RP5和RP3使电路输出频率为50Hz±1Hz 的标准正弦波。
D、放大和升压电路调试。
调节RP6使等效电阻值最小，调节RP1使RP1输出端的正弦波峰值电压为2V。
检查压敏电阻RV1是否焊接正确。
接入±12V电源断开AC24V电源，用万用表测量J1电压，此时调节RP6使J1的输出电压为AC30V。
注意：此电路调试时K1不能处于吸合状态，导致K1吸合升压电路将停止工作。
E、交流电源检测和输出切换电路调试：当AC24V接入时，D10和C17组成整流滤波电路，为光耦U4初级供电，光耦初级通电后次级导通，电流通过光耦次级通过D2使三极管Q2导通继电器K1吸合，此时升压电路关闭。
AC24V接入时，继电器K2吸合，交流输出端J1通过继电器K2的常开触点与J2接通；当AC24V未接入时继电器K1、K2断开，此时升压电路开始工作，由升压电路产生的交流电源通过K2的常闭触点输出到J1。
F、交流电源失电告警电路：失电告警电路由U5和相关的外部元件组成，当AC24V接入时，光耦U4次级导通，三极管Q3导通，音频振荡电路和间歇振荡电路输出的信号通过二极管D6和D7对地短路，此时喇叭不发出声音证明交流电源存在。
当AC24V为接入时Q3截止，通过间歇信号通过Q4调制音频信号使喇叭发出滴滴滴…..的声音，告知使用者停电了。
G、过流检测电路调试：先按S2键关闭升压电路，R17/R28/C16/C12/RP4/Q1组成的三极管基本放大电路，调节RP4可改变电路的静态工作点，调节RP4使三极管C极电压为3±0.5V。
RP3为比较器的参考电压设置点，调节RP3可调整过流保护的启动值。
D触发器U3A和S1/C9/R9组成的过流保护锁存电路，S端为逻辑1时输出端Q为1，R端为逻辑1时输出端Q为0，S1作为过流保护后的清除按键。
若电流过大超出设定值比较器输出为1，此时D触发器U3A输出端Q输出为1，通过二极管D3使K1吸合关闭升压电路，从而起着过流保护的作用，升压电路关闭后取样电阻R34无电压信号，比较器输出为逻辑0，但此时D触发器输出Q仍然为逻辑1，只能通过按下S1键使输出清零，从其启动升压电路。
H、LED指示说明：LED1 过流保护指示灯，点亮时表示过流保护启动；LED2 手动开关机指示灯，点亮时表示关机；LED3 电源指示灯，点亮时表示DC12V工作电源正常；LED4 升压电路工作指示灯，点亮时表示升压电路已输出交流电压；LED5 输出指示灯，电路时表示交流电源输出端J1输出正常。
