储罐底板边缘防水施工综合方案
炼油工程储罐说底板防腐施工方案

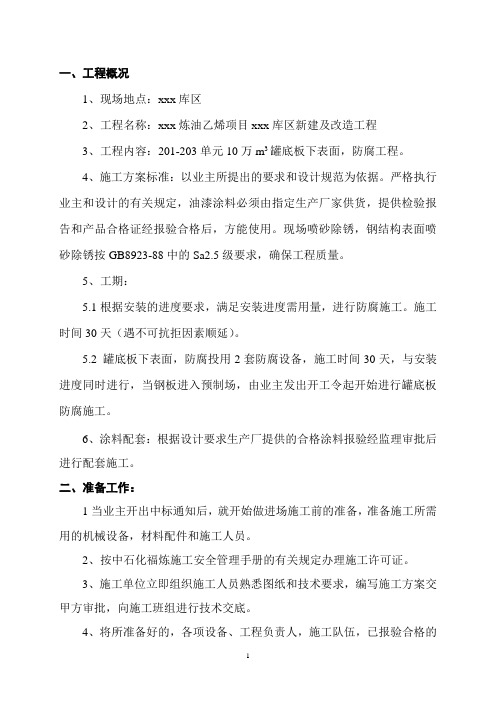

一、工程概况1、现场地点：xxx库区2、工程名称：xxx炼油乙烯项目xxx库区新建及改造工程3、工程内容：201-203单元10万m3罐底板下表面，防腐工程。
4、施工方案标准：以业主所提出的要求和设计规范为依据。
严格执行业主和设计的有关规定，油漆涂料必须由指定生产厂家供货，提供检验报告和产品合格证经报验合格后，方能使用。
现场喷砂除锈，钢结构表面喷砂除锈按GB8923-88中的Sa2.5级要求，确保工程质量。
5、工期：5.1根据安装的进度要求，满足安装进度需用量，进行防腐施工。
施工时间30天（遇不可抗拒因素顺延）。
5.2 罐底板下表面，防腐投用2套防腐设备，施工时间30天，与安装进度同时进行，当钢板进入预制场，由业主发出开工令起开始进行罐底板防腐施工。
6、涂料配套：根据设计要求生产厂提供的合格涂料报验经监理审批后进行配套施工。
二、准备工作：1当业主开出中标通知后，就开始做进场施工前的准备，准备施工所需用的机械设备，材料配件和施工人员。
2、按中石化福炼施工安全管理手册的有关规定办理施工许可证。
3、施工单位立即组织施工人员熟悉图纸和技术要求，编写施工方案交甲方审批，向施工班组进行技术交底。
4、将所准备好的，各项设备、工程负责人，施工队伍，已报验合格的油漆、喷砂磨料等均陆续进入现场，确保防腐能顺利地安全进行。
5、规划好喷砂及喷漆场地，接通水，电源等一切准备工作。
规划好材料进场进车的路线及运输等。
6、工程竣工后，由甲方组织有关人员进行工程验收，验收合格后，拆除现场的临时设施，清理好油漆桶及一切杂物，干干净净撤离现场。
三、施工工艺：(一)一般要求1、本工程罐底板下表面都需采用喷砂除锈，油漆大面积采用滚涂刷涂与喷涂。
2、所有防腐表面需喷沙除锈的部位，采用河砂为磨料，以0.6MPa的空气压缩机、移动式喷砂机喷射，除锈标准为GB8923-88中的Sa2.5级标准，由工程监理质检人员或业主检验合格后，用压缩空气吹干净灰尘，才能涂第一道底漆，并做好隐蔽工程记录。
储罐底板边缘防水施工方案
储罐底板边缘防水施工方案1.材料准备首先，需要准备好所需的防水材料。
常见的储罐底板边缘防水材料有聚氯乙烯(PVC)防水卷材、SBS改性沥青防水卷材和水泥纤维板等。
选择合适的材料根据具体情况来决定，确保其耐候性、耐腐蚀性和耐磨性。
2.基础处理在开始施工前，需要对储罐底板边缘进行基础处理。
首先清理储罐底板与壁板之间的残留杂物和灰尘，确保基础表面干净无粉尘。
然后检查底板边缘是否有裂缝或损坏，如有需要进行修补加固。
3.柔性缝处理首先，使用聚氯乙烯(PVC)防水胶条填充缝隙，将其固定在缝隙上，并确保其与基础之间有足够的粘结强度。
其次，用SBS改性沥青防水卷材或PVC防水卷材进行覆盖，将卷材从底板向上延伸至约10-15cm。
最后，用水泥纤维板覆盖在卷材上方，以保护卷材不受外界损坏。
4.卷材铺设将SBS改性沥青防水卷材或PVC防水卷材按照工程要求进行横纵向的搭接，确保接缝处有足够的粘结强度。
并且卷材与底板边缘之间要保持紧密的贴合，以确保防水效果。
5.翻边处理在卷材的边缘处进行翻边处理，弯曲并固定在储罐壁板上，以增加整体的防水性能。
翻边处可以使用胶粘剂或热熔胶进行固定。
6.管道与进出口处理对于储罐底板边缘上的管道和进出口，需要进行特殊处理以确保其防水性能。
首先，在管道和进出口的周围进行防水胶条的填充，以防止水从缝隙渗入。
其次，用防水材料(如SBS改性沥青卷材或PVC防水卷材)进行包裹和覆盖，确保完全封闭。
最后，对于进出口处，可以添加专门的防水接头或防水套管以增强防水效果。
7.防污层处理在储罐底板边缘防水施工完成后，需要对防水层进行保护，以增强其耐久性和防污性能。
可以在防水层表面涂刷一层专用的防污层，以防止污物和化学物质对防水层的侵蚀。
综上所述，储罐底板边缘防水施工方案包括材料准备、基础处理、柔性缝处理、卷材铺设、翻边处理、管道与进出口处理和防污层处理。
通过合理的施工步骤和使用合适的防水材料，可以确保储罐底板边缘的防水性能和耐久性。
储罐底板边缘防水工程施工组织设计方案
储罐底板边缘防水工程施工方案项目概况:1、项目名称:重蜡油裂解制烯烃项目污水处理厂安装工程2、雇主:3、设计单位:4、建设单位:5、建设地点:七、实施标准和验收规则:1、中国石化工程设计图纸及相关资料2、GB-T8923.1涂装前钢材表面处理的表面清洁度目视评价第1部分:未涂装钢材表面和原涂层完全去除后钢材表面的锈蚀等级和处理等级。
3、GB-50393钢制石油储罐防腐工程技术规范4、除上述标准的要求外，还应满足罐底边缘板防水设施供应商提供的企业标准的要求。
如果上述标准不一致，以较严格的标准为准。
八、主要建筑面积:九、技术要求:1.整个罐底边板防水设施安装后，应能有效防止雨水通过罐底板与罐基础之间的缝隙进入罐底板底面，对罐底板造成腐蚀。
2.罐底边缘板防水设施应具有优良的耐候性、耐水性、耐老化性、耐盐雾性、耐紫外线辐射性等性能，不得产生影响防水性能的裂缝，高温不流淌，低温不脆裂，与边缘板和基础的附着力强，同时应具有高弹性。
3.水箱底边板防水设施安装前，如果边板翘曲严重或基础水泥面严重不平，应提前进行找平预处理。
4、槽底边缘板防水设施安装应避开开孔接管部位。
5.在安装罐底边缘板防水设施前，应将罐基础的水泥面清理干净，无杂质，无浮土。
清洗储罐金属表面，去除浮锈，原紧密附着的油漆无需去除。
表面处理标准参见St3级。
如果水泥表面不平整，应提前进行找平预处理，也可采用其他材料(如水泥砂浆)填充找平预处理。
6.在自下而上150mm的罐壁上做标记，粘贴透明胶带或纸带，保证在罐壁上刷底漆时，标记外的区域不会被污染。
在混凝土基础平台台面下100mm处做一个标记，粘贴透明胶带或纸胶带，划定防腐施工区域的最边缘位置，保证在混凝土平台下涂刷底漆时，标记外的区域不会被污染。
7、水泥表面与罐边板和罐边板自下而上50mm处均匀涂刷AC粘弹性密封胶带配套底漆层，以完全覆盖表面；水泥平台向下刷至100mm位置，提高水泥面，形成第一道防水层。
储罐底板边缘防水工程施工组织设计方案
储罐底板边缘防水工程施工组织设计方案一、项目背景二、施工目标1.实施储罐底板边缘防水工程，确保储罐密封性和安全性；2.保证施工安全，遵守施工现场安全规范；3.合理安排施工进度，确保施工质量和工期。
三、施工方案1.工程前期准备a.制定施工组织设计方案，明确施工方案和工作流程；b.选派专业施工队伍，确保施工质量；c.准备所需材料和施工设备。
2.施工流程a.清理现场：清理储罐底板及周边区域，确保施工区域干净整洁；b.检查底板与基础接触处的状况：检查底板与基础接触处的平整度和漏水情况，确保底板表面符合施工要求；c.打磨处理：对底板边缘和接触处进行打磨处理，确保表面平整、无毛刺；d.填缝灌浆：对底板边缘进行填缝处理，选用专业防水灌浆材料，确保填缝紧密；e.涂刷防水涂料：对填缝处涂刷防水涂料，形成防水层，保证密封性；f.检测验收：对施工完成后的储罐进行检测，确保防水效果和施工质量。
四、施工组织1.人员组织a.施工队伍：安排专业的施工队伍，具备相关防水工程施工经验；b.管理人员：负责对施工现场进行管理和监督，保证施工按计划进行；c.安全员：负责施工现场安全管理，并指导工人使用施工设备；d.技术员：负责施工过程中的技术指导和质量控制。
2.施工队伍培训为了保证施工质量和安全，需要对施工队伍进行培训，包括工作流程、操作规范和安全注意事项等方面的培训。
五、施工安全措施1.提供必要的个人防护装备，包括安全帽、防滑鞋、耳塞等；2.在施工现场设置警示标识，提醒施工人员注意安全；3.确保施工现场通风良好，避免有害气体积聚；4.设立施工现场管理区和施工通道，避免施工人员与非施工人员混杂；5.对施工设备进行定期检查与维护，确保施工设备的安全性能；6.保持施工现场整洁，及时清理施工垃圾和障碍物，防止意外事件发生。
六、施工质量控制1.严格按照施工规范和设计要求进行施工，确保施工质量；2.对施工过程中的重要节点进行检查和验收，确保每个环节的质量；3.进行施工记录和工程档案，保留相关证件和清单，以备后续查询和维护。
罐底下部防渗水处理方法
罐底下部防渗水处理方法（参考件）E1 增上雨搭围堰方法E1.1 拆除罐周边封口沥青和围堰（有保温的储罐需拆除罐壁下部0.5m高保温层），将基础水平表面水泥砂浆面打掉。
E1.2 将罐壁与罐底板连接角焊缝附近手工除锈达GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》中St2~St3级，以2道沥青漆（或环氧煤沥青漆）防腐。
E1.3 在距罐底边缘板外沿150mm处绕罐周边做三角形砼围堰。
E1.4 自围堰上方距角焊缝200mm高处用4mm厚薄钢板（材质宜与罐壁下层圈板相同）焊250mm宽雨塔，其与下部罐壁夹角为70°。
施焊前雨搭下表面以2道沥青漆（或环氧煤沥青漆）防腐，要求同E1.2条。
E1.5 将雨塔上表面手工除锈达GB 8923-88《涂装前钢材表面锈蚀等级和除锈等级》中St2~St3级，采用丙烯酸聚氨酯等耐候性能优良的涂料防腐。
E1.6 将围堰以外基础用1:2水泥砂浆罩面（有保温的储罐需恢复围堰上方保温层）。
E1.7 对于采用环墙式基础的外保温罐，可依靠罐壁最下部一圈保温钉将硬质胶皮固定在罐壁上（压在保温保护层下面），其外端伸至基础环墙外。
这样，自罐壁外部下流的雨、雪水可通过硬质胶皮地出，而不会进入罐底下部。
E2 粘贴玻璃钢方法E2.1 拆除罐周边封口沥青和围堰（有保温的储罐需拆除罐壁下部0.3m高保温层）。
E2.2 将罐基础表层疏松破损的混凝土打掉，清理表面的浮灰和杂物，用钢刷使基层表面形成均匀粗糙面，以毛刷或压缩空气清理表面和角落。
E2.3 将罐壁与罐底板连接角焊缝附近手工除锈达GB 8923-88《涂装前钢材表面锈蚀等级和除锈等级》中St2~St3级。
E2.4 将配好的打底胶泥均匀地涂刷于基体表面，角焊缝附近应用腻子抹成圆角。
自然固化24h以上。
E2.5 在贴衬玻璃布的部分先均匀涂刷一层和所衬玻璃布同宽的胶料，衬上一层玻璃布。
玻璃布必须贴实并赶尽气泡。
自然固化24h以上。
E2.6 按以上贴衬玻璃布的程序，连续贴衬4层。
油罐底部防水施工方案
油罐底部防水施工方案简介油罐是存储石油和石油制品的重要设施，在储存的过程中，油罐底部的防水工程尤为重要。
本文将介绍一种常用的油罐底部防水施工方案，以确保油罐底部的密封性和防水性能，保护罐体和环境的安全和稳定。
施工准备在进行油罐底部防水施工之前，需要进行以下准备工作：1.清理罐底：首先，需要对油罐底部进行彻底的清洗，确保表面没有油脂、灰尘和杂物。
清洗可采用高压水枪或其他适当的清洗设备。
2.检查罐底：在清洗完成后，对油罐底部进行检查，确保没有任何损坏或漏洞。
如果发现有问题，应及时修复或更换罐底部。
3.材料准备：准备好用于防水施工的材料，包括防水涂料、底漆、玻璃纤维布等。
选择合适的材料是保证施工质量的关键。
施工步骤1.底漆涂刷：将底漆均匀地涂刷在油罐底部表面，待干燥后形成一个平滑的基础层，以提高防水涂料的附着力。
2.防水涂料涂刷：选择合适的防水涂料，按照产品说明进行配比和搅拌。
使用刷子或滚筒将防水涂料均匀涂刷在油罐底部表面，并注意施工的连续性和一致性。
3.玻璃纤维布铺设：在防水涂料未干燥之前，将玻璃纤维布铺设在涂料表面，并用刷子或滚筒将其压实，以增强防水涂层的耐久性和防水性能。
4.二次涂刷：待玻璃纤维布与底层涂料充分粘合后，进行二次涂刷。
涂刷时要均匀、厚度一致，确保涂层的完整性和紧密性，避免漏涂或出现疏漏的地方。
5.干燥和固化：完成涂刷后，将油罐底部保持在通风良好、干燥的环境中，让涂料充分干燥和固化。
通常情况下，涂料的干燥时间根据产品说明进行控制。
注意事项在油罐底部防水施工过程中，需要注意以下事项：1.安全措施：在施工过程中，要确保施工人员的安全，佩戴好防护装备，避免接触有害物质和镜面涂料。
2.施工环境：选择合适的天气和环境温度进行施工，避免在太阳直射或气温过低的情况下进行施工，影响涂料的质量和固化效果。
3.施工质量控制：在施工过程中，要严格按照产品说明和施工规范进行操作，确保施工质量和涂层的一致性。
储罐底板边缘防水施工方案
一、工程概况：1、工程名称：重蜡油裂解制烯烃项目污水处理场安装工程2、建设单位：中海石油宁波大榭石化有限公司3、设计单位：中石化洛阳工程有限公司（LEPC）4、施工单位：中海油能源发展装备技术有限公司上海分公司5、施工地点：浙江省宁波市大榭开发区二、施工执行标准及验收规范：1、中石化洛阳工程有限公司设计图纸及相关资料2、GB-T8923.1《涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级》3、GB-50393《钢质石油储罐防腐蚀工程技术规范》4、除满足上述标准要求外，尚应满足罐底边缘板防水设施供应商提供的企业标准的规定。
以上标准之间有不一致时，按较严者执行。
三、主要施工范围：四、技术要求：1、整个罐底边缘板防水设施安装完后应能有效的防止雨水通过储罐底板和罐基础之间的缝隙进入底板下表面对罐底板产生腐蚀。
2、罐底边缘板防水设施应具有优良的耐候性、耐水性、抗老化性、耐盐雾、抗紫外线辐射等性能，不能产生影响防水性能的龟裂，高温不流淌，低温不脆裂，与边缘板和基础有较强的附着力，同时应具有较高的弹性。
3、罐底边缘板防水设施安装前如遇边缘板翘边严重或基础水泥面凹凸不平严重，应提前进行找平预处理。
4、罐底边缘板防水设施安装时应避开开口接管等部件。
5、罐底边缘板防水设施安装前，应先将罐基础的水泥表面清理干净，无杂质、无土。
把储罐金属表面清理干净，浮锈要去除，原有附着紧密的油漆不需要去除。
表面处理标准参考St3级别。
如果水泥面凹凸不平严重，应提前进行找平预处理，可使用其他材料（如水泥砂浆）填充平整预处理。
6、在罐壁上从底往上150mm处作出标记，粘贴透明胶带或纸胶带，以确保在罐壁上涂刷底胶时不污染标记之外的区域。
在混凝土基础平台台面往下100mm处作出标记，粘贴透明胶带或纸胶带，明确防腐施工区域的最边缘位置，以确保在水泥台下涂刷底漆时不污染标记之外的区域。
浅析储罐边缘底板防腐密封与防渗层安装
浅析储罐边缘底板防腐密封与防渗层安装摘要：根据我的实际工作经验，对储罐边缘底板防腐密封与防渗层安装，进行了综合分析。
储罐底外边缘板相对于混凝土基座立体位移的运动形态和环境温度变化，造成储罐边缘保护带损坏,致使储罐底外边缘板腐蚀造成严重后果。
选择具有粘弹性、抗拉度强、附着力优异、耐化学品性、抗紫外性并具有阻燃性能的新型材料就显得尤为重要，才能起到防腐密封及防渗的效果。
关键词：储罐，边缘保护带，防腐密封，新型材料随着石油工业的迅速增长和能源需求的不断增加，原油和成品油的储备受到了关注，各类储罐的数量剧增，由于各种原因，储罐事故频繁，经济损失巨大。
储罐事故的主要原因是腐蚀和泄漏引起，外腐蚀主要是油罐底板外壁的腐蚀和潮湿的大气腐蚀；内腐蚀主要为罐底、罐壁、罐顶腐蚀，在上述腐蚀状态中，最难以处理的是罐底外板的腐蚀。
罐底外边缘板与基础连接处这个地方情况复杂，形状不规则，这个位置防腐密封与防渗层的技术难题一直困扰着业界。
一、储罐边缘底板防腐密封与防渗层的困扰进行初步探析储罐边缘板防腐密封的难题一直困扰着防腐业界，这个地方的防腐材料要求必须是弹性和可塑性、不固化、密封性好、抗老化和抗紫外线性能要好，能够长时间地起到密封防水保护作用。
一方面由于储罐的基座与罐体底板结合的部位，随着环境温度的变化使底板径向发生伸缩；另一方面由于储罐储存量的载荷变化引起油罐的变形，当储罐进料后由于静液压力作用产生很大的环向应力,使储罐沿半径方向产生水平变位，而边缘板由于与底板牢固地焊在一起无法向外扩张，结果在边缘板处发生变形，从而产生边缘应力，该应力与基座对边缘板的抵抗力共同作用导致底板外环部的塑性变形；当油罐空罐时，罐体恢复原状，边缘板却由于塑性变形而向上翅曲，这样，该处的常规密封防水材料也易密封失效。
根据储罐的变形及其底部外边缘板的腐蚀机理可知，底板防水所采用的防水材料应具有：防水性、耐候性、与边缘板和混凝土基座有较强的附着力，同时又具有较高的弹性。
钢板仓仓底防水施工方案
钢板仓仓底防水施工方案1. 概述钢板仓作为一种常见的仓储设施，其仓底的防水工作十分重要。
本文档将详细介绍钢板仓仓底防水的施工方案。
2. 前期准备工作在进行钢板仓仓底防水施工之前，需要进行一些前期准备工作。
具体如下： - 清理仓底：首先，需要将钢板仓仓底的污垢和杂物清理干净，确保施工面整洁。
- 检查仓底状况：检查仓底是否有明显的损坏、裂缝或凹凸不平的情况，若有需要提前修补。
3. 施工材料和工具在进行钢板仓仓底防水施工时，需要准备一些材料和工具。
主要包括： - 防水涂料：选择符合要求的环保防水涂料，如聚氨酯防水涂料。
- 涂刷工具：准备刷子和滚筒等工具，用于涂刷防水涂料。
- 封闭材料：根据需要选择合适的材料，如钢板仓底的拼缝处可以使用密封胶进行封闭。
- 除尘工具：准备清洁工具，如吸尘器和拖把等，用于清理仓底和施工面。
4. 防水施工步骤4.1. 底部处理首先，对钢板仓仓底进行底部处理。
具体步骤如下： - 清洁：使用除尘工具将仓底清洁干净，确保没有灰尘和杂物。
- 修补：检查仓底是否有损坏部分，如有需要进行修补，确保仓底平整。
- 防腐：根据实际需要，在仓底表面涂刷防腐涂料，提高仓底的抗腐蚀性能。
4.2. 防水涂料施工完成底部处理后，开始进行防水涂料的施工。
具体步骤如下： - 涂刷底涂：将防水涂料均匀地涂刷在仓底表面，确保覆盖面积均匀。
- 防水涂料层：在底涂干燥后，根据实际需要涂刷多层防水涂料，确保防水效果。
- 注意事项：在涂刷防水涂料时，需要注意天气情况和温度，选择合适的时间和环境进行施工。
4.3. 拼缝处理钢板仓的拼缝处是防水的关键点之一，需要进行专门的处理。
具体步骤如下：- 清洁：将拼缝处的污垢和杂物清理干净，确保拼缝表面干净。
- 密封胶处理：选择防水性能好且具有耐久性的密封胶，将拼缝处进行密封，确保防水效果。
- 检查：施工完成后，仔细检查拼缝处是否密封良好，如有漏洞或开裂，及时修补。
储罐底板边缘防水施工方案
一、工程概况：1、工程名称：重蜡油裂解制烯烃项目污水处理场安装工程2、建设单位：中海石油宁波大榭石化有限公司3、设计单位：中石化洛阳工程有限公司（LEPC）4、施工单位：中海油能源发展装备技术有限公司上海分公司5、施工地点：浙江省宁波市大榭开发区二、施工执行标准及验收规范：1、中石化洛阳工程有限公司设计图纸及相关资料2、GB-T8923.1《涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级》3、GB-50393《钢质石油储罐防腐蚀工程技术规范》4、除满足上述标准要求外，尚应满足罐底边缘板防水设施供应商提供的企业标准的规定。
以上标准之间有不一致时，按较严者执行。
三、主要施工范围：四、技术要求：1、整个罐底边缘板防水设施安装完后应能有效的防止雨水通过储罐底板和罐基础之间的缝隙进入底板下表面对罐底板产生腐蚀。
2、罐底边缘板防水设施应具有优良的耐候性、耐水性、抗老化性、耐盐雾、抗紫外线辐射等性能，不能产生影响防水性能的龟裂，高温不流淌，低温不脆裂，与边缘板和基础有较强的附着力，同时应具有较高的弹性。
3、罐底边缘板防水设施安装前如遇边缘板翘边严重或基础水泥面凹凸不平严重，应提前进行找平预处理。
4、罐底边缘板防水设施安装时应避开开口接管等部件。
5、罐底边缘板防水设施安装前，应先将罐基础的水泥表面清理干净，无杂质、无土。
把储罐金属表面清理干净，浮锈要去除，原有附着紧密的油漆不需要去除。
表面处理标准参考St3级别。
如果水泥面凹凸不平严重，应提前进行找平预处理，可使用其他材料（如水泥砂浆）填充平整预处理。
6、在罐壁上从底往上150mm处作出标记，粘贴透明胶带或纸胶带，以确保在罐壁上涂刷底胶时不污染标记之外的区域。
在混凝土基础平台台面往下100mm处作出标记，粘贴透明胶带或纸胶带，明确防腐施工区域的最边缘位置，以确保在水泥台下涂刷底漆时不污染标记之外的区域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
储罐底板边缘防水施工综合方案一、工程概况：1、工程名称：重蜡油裂解制烯烃项目污水处理场安装工程2、建设单位：中海石油宁波大榭石化有限公司3、设计单位：中石化洛阳工程有限公司（LEPC）4、施工单位：中海油能源发展装备技术有限公司上海分公司5、施工地点：浙江省宁波市大榭开发区二、施工执行标准及验收规范：1、中石化洛阳工程有限公司设计图纸及相关资料2、GB-T8923.1《涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级》3、GB-50393《钢质石油储罐防腐蚀工程技术规范》4、除满足上述标准要求外，尚应满足罐底边缘板防水设施供应商提供的企业标准的规定。
以上标准之间有不一致时，按较严者执行。
三、主要施工范围：序号名称储罐位号数量（台）容积（m³）内径(m)罐内壁距离基础环墙外边缘距离（mm)1 含油污水调节罐0501-TK-01/21250021 5002 含盐污水调节罐0501-TK-31150021 5003 事故水罐0501-TK-41150021 5004 含油污水调节0501-TK-02/22230017 500四、 技术要求：1、整个罐底边缘板防水设施安装完后应能有效的防止雨水通过储罐底板和罐基础之间的缝隙进入底板下表面对罐底板产生腐蚀。
2、罐底边缘板防水设施应具有优良的耐候性、耐水性、抗老化性、耐盐雾、抗紫外线辐射等性能，不能产生影响防水性能的龟裂，高温不流淌，低温不脆裂，与边缘板和基础有较强的附着力，同时应具有较高的弹性。
3、罐底边缘板防水设施安装前如遇边缘板翘边严重或基础水泥面凹凸不平严重，应提前进行找平预处理。
4、罐底边缘板防水设施安装时应避开开口接管等部件。
5、罐底边缘板防水设施安装前，应先将罐基础的水泥表面清理干净，无杂质、无土。
把储罐金属表面清理干净，浮锈要去除，原有附着紧密的油漆不需要去除。
表面处理标准参考St3级别。
如果水泥面凹凸不平严重，应提前进行找平预处理，可使用其他罐 5残液储存罐0501-TK -06 1 5008.2 5006污油脱水罐0501-TK-03A/03B2 200 6.4 5007 中间水罐 0501-TK -51/52 2 3007 500 8反渗透产水罐 0501-TK-53 1 100 4.5 500 9反渗透浓水罐 0501-TK -541 1004.5500材料（如水泥砂浆）填充平整预处理。
6、在罐壁上从底往上150mm处作出标记，粘贴透明胶带或纸胶带，以确保在罐壁上涂刷底胶时不污染标记之外的区域。
在混凝土基础平台台面往下100mm处作出标记，粘贴透明胶带或纸胶带，明确防腐施工区域的最边缘位置，以确保在水泥台下涂刷底漆时不污染标记之外的区域。
7、水泥表面及储罐边缘板处及储罐边缘板处从下往上50mm处均匀涂刷AC粘弹密封带配套底胶一层，要完全覆盖表面；水泥平台向下涂刷到100毫米位置以改善水泥表面，并形成第一层的防水层。
8、待A C粘弹密封带配套底胶干燥后，在罐壁上30mm高度处、边缘板上和水泥平台、水泥平台下100mm处的表面均匀涂AC柔性油酯防蚀密封油膏一层。
涂刷油膏和铺设油带的时间间隔不超过1个小时。
9、自罐壁凹角处自里向外用AC柔性油酯纤维防蚀密封腻子填充过渡，保证表面光滑，平整；自里向外形成一定的坡度（大于8°)以避免产生存水区域。
(在敷设完AC 腻子后需在其表面涂覆AC油膏一层约0.5mm厚，以起到结合 AC油带作用。
）10、使用适当宽度的AC柔性油酯防蚀密封油带铺设平面。
每段需贴敷的油带长度不能超过2m。
两段AC柔性油酯防蚀密封油带接头搭接100 mm。
油带帖覆在罐壁的竖起高度为20mm，油带下垂高度为100mm。
（在敷设完第一层AC油带后需在其表面涂覆AC油膏一层约0.5mm厚，以起到结合第二层AC油带作用。
）11、铺设第二层AC柔性油酯防蚀密封油带。
每段需贴敷的油带长度不能超过2m。
用AC柔性油酯纤维防蚀密封油膏对AC柔性油酯防蚀密封油带外边缘缝处及搭接缝处进行涂抹封边处理。
油带帖覆在罐壁上的竖起高度为20mm，油带下垂到水泥立面部分的高度100mm。
12、罐壁上均匀涂刷AC粘弹密封带配套底胶。
AC粘弹密封带配套底胶干燥后，在油罐壁上开始贴150mm宽度的AC柔性粘弹密封带。
13、在施工完AC油带系统一周后，涂刷AC特制美观漆。
14、所有需要防腐的区域全部覆盖防水设施，不允许漏包。
防水设施施工完毕后在罐底边缘板的部位使用电火花检漏仪进行检验，不产生电火花现象为合格。
检漏电压为10000V。
15、罐底边缘板防水设施的使用寿命为不少于8年。
16、罐底边缘板防水设施的结构示意图见图一。
五、施工方法及质量保证措施1、施工方法罐底边缘板防水设施安装前，清理干净罐基础的水泥表面，储罐金属表面，如果水泥面凹凸不平严重，应提前进行平整预处理。
在罐壁上从底往上150mm处粘贴透明胶带作出标记，在混凝土基础平台台面往下100mm处粘贴透明胶带作出标记，明确防腐施工区域的最边缘位置，以确保在水泥台下涂刷底漆时不污染标记之外的区域。
水泥表面及储罐边缘板处及储罐边缘板处从下往上50mm处均匀涂刷AC粘弹密封带配套底胶一层，要完全覆盖表面；水泥平台向下涂刷到100毫米位置以改善水泥表面，并形成第一层的防水层。
待A C粘弹密封带配套底胶干燥后，在罐壁上30mm高度处、边缘板上和水泥平台、水泥平台下100mm处的表面均匀涂AC柔性油酯防蚀密封油膏一层。
涂刷油膏和铺设油带的时间间隔不超过1个小时。
自罐壁凹角处自里向外用AC柔性油酯纤维防蚀密封腻子填充过渡，保证表面光滑，平整；自里向外形成一定的坡度（大于8°)以避免产生存水区域。
在敷设完AC腻子后需在其表面涂覆AC油膏一层约0.5mm厚，以起到结合 AC 油带作用。
铺设第二层AC柔性油酯防蚀密封油带。
用AC柔性油酯纤维防蚀密封油膏对AC柔性油酯防蚀密封油带外边缘缝处及搭接缝处进行涂抹封边处理。
油带帖覆在罐壁上的竖起高度为20mm，油带下垂到水泥立面部分的高度100mm。
罐壁上均匀涂刷AC粘弹密封带配套底胶。
AC粘弹密封带配套底胶干燥后，在油罐壁上开始贴150mm宽度的AC柔性粘弹密封带。
在施工完AC油带系统一周后，涂刷AC特制美观漆。
2、质量保证措施2.1、施工前组织施工人员进行技术培训。
2.2、工程技术人员必须及时向班组进行技术交底。
2.3、防水材料使用前需核对规格、型号、名称及使用方法，核对无误后才能使用。
2.4、严格按规范要求进行储罐地板边缘防水作业。
2.5、应逐根进行表面宏观、电火花检漏、及附着力等各项质量检查。
2.6、及时做好施工记录和隐蔽工程记录。
六、主要施工设备及工机具：吊机、铲车、空压机、喷砂机、磨光机、砂纸、毛刷、手枪钻、铆钉枪等。
七、施工组织：为了优质，安全，如期的完成工作，拟投入如下施工劳动力和工机具；技术负责人: 戎丹安全负责人：朱岳虎质检员：孔德强技术员：张稼1、劳动力计划维护电工 1人除锈工 10人防腐工 10人保温工 10人起重 2人架子工 10人普工 8人八、现场HSE保证措施：参见附表一~附表三九、安全、文明施工：1.安全施工：1.1进入储罐内施工，必须办理有限空间作业票，通道人孔处有专人监护，进入人员的出入证件悬挂在储罐外。
1.2施工人员进入储罐前，首先检测储罐内含氧量是否达到标准，确定达到标准后方可进入施工。
1.3在储罐顶部和人孔门处各设置1台防爆轴流风机，型号：BZF-600，保证储罐内部通风良好。
1.4夜间在储罐施工，要保证照明充足，照明电压为12V。
1.5储罐内施工人员，要定时出罐休息，保证身体健康。
1.6储罐内喷砂作业，要做好自身防护，戴好眼罩以及防护用品。
1.7登高作业，要佩戴双扣安全带，高挂低用。
1.8高处施工，所使用的工器具要放好，防止掉落。
1.9夏季施工，要做好防暑降温的工作，施工现场要放置防暑降温药品。
2.文明施工2.1施工中严格执行建设工程文明施工有关规章及装置规定，做到工完料尽场地清，文明施工、安全施工，开展文明施工管理工作。
深化创“标化工地”深度，争创“文明工地”。
2.2自觉遵守国家法律、法规及公司、业主的有关规章制度。
2.3现场施工过程中，管配件整齐堆放在特定的区域内，并作出相应的标识；2.4现场的吊车、喷砂机等施工工具必须按要求合理摆设，避免影响其它作业，配电箱箱门用后要及时关上；2.5场内生产垃圾必须每天进行清理，以保持良好的施工环境。
2.6施工班组、人员要对未用原材料、焊条、砂轮片等施工辅材及时回收，减少浪费行为；严禁将各类材料随处乱仍。
2.7作业场所内所用的原料、材料、半成品、产品、工具和边角余料等，要定期整理，把无用的物品从作业现场清理出去，有用的摆放整齐，使用时取用方便。
已完工的部分要加强成品保护，防止损坏，避免留下隐患。
附表一：中海油能源发展装备技术有限公司上海分公司HSE记录工作危害分析（JHA）记录表序号项目名称可能触发的事件可能发生的危害及损失发生危害的可能性（L）发生危害的严重性（S）风险度（R）对危害的控制方法剩余危害1 动火作业气瓶管理及其它氧--乙炔瓶间距不足5米引起火灾、爆炸1 2 2严格执行公司《气瓶使用管理安全规定》加强现场巡检气瓶与火源间距不足10米引起火灾、爆炸1 2 2严格执行公司《气瓶使用管理安全规定》加强现场巡检钢瓶超期服役引起火灾、爆炸1 2 2严格执行公司《气瓶使用管理安全规定》加强现场巡检阻火器未装引起火灾、爆炸1 2 2严格执行公司《气瓶使用管理安全规定》加强现场巡检防震圈及瓶帽未装引起火灾、爆炸1 2 2严格执行公司《气瓶使用管理安全规定》加强现场巡检气管质量不好、老化、接口处未紧固造成人员烧伤1 2 2严格执行公司《气瓶使用管理安全规定》加强现场巡检仪表损坏、附件不全引起火灾、爆炸1 2 2严格执行公司《气瓶使用管理安全规定》加强现场巡检票证管理无票作业、火票不合格违章作业 1 3 3严格执行《用火管理制度》，要持票作业，加强巡检可以接受使用单位：中海油能源发展装备技术有限公司上海分公司编制：孔德强项目HSE监督员：张春雨中海油能源发展装备技术有限公司上海分公司HSE记录工作危害分析（JHA）记录表序号项目名称可能触发的事件可能发生的危害及损失发生危害的可能性（L）发生危害的严重性（S）风险度（R）对危害的控制方法剩余危害1 动火作业票证管理看火人不在、看火人无上岗证违章作业1 3 3严格执行“三不动火”原则，加强现场巡检可以接受动火地点、动火时间与火票上不符违章作业1 3 3严格执行“三不动火”原则，加强现场巡检可以接受火票上有关措施不落实违章作业1 3 3严格执行“三不动火”原则，加强现场巡检可以接受现场管理安全距离不足（如下水井等），没有措施就动火引起爆炸1 3 3严格执行《用火管理制度》，加强现场巡检可以接受设备内含氧量不足20%而进行动火引起人员窒息1 2 2严格执行《用火管理制度》，加强现场巡检分析合格后超出4小时后又恢复动火引起火灾、爆炸、人员伤亡1 3 3严格执行《用火管理制度》，加强现场巡检可以接受5米内有易燃易爆物品进行动火作业引起火灾、爆炸、人员伤亡1 3 3严格执行《用火管理制度》，加强现场巡检可以接受动火结束没有及时切断电源气源引起火灾1 2 2严格执行《用火管理制度》，加强现场巡检动火结束没有对现场确认消除火种引起火灾1 2 2严格执行《用火管理制度》，加强现场巡检交底不清、管线割错火灾、爆炸、人员伤亡1 3 3严格执行《用火管理制度》，加强现场巡检可以接受各工种之间配合不协调设备损坏1 2 2班前会要强调，员工互相提醒使用单位：中海油能源发展装备技术有限公司上海分公司编制：孔德强项目HSE监督员：张春雨中海油能源发展装备技术有限公司上海分公司HSE记录工作危害分析（JHA）记录表序号项目名称可能触发的事件可能发生的危害及损失发生危害的可能性（L）发生危害的严重性（S）风险度（R）对危害的控制方法剩余危害2 高处作业作业场地作业区没有安全围栏或明显标牌进出作业区可能造成人员伤亡1 3 3圈上安全栏绳（红绿旗）或者挂上明显标牌可以接受场地堆物不规范绊倒伤人 1 2 2加强文明施工管理物要放在指定地点交叉作业多，施工场地少可能造成人员伤害1 2 2合理调度加强互相协调作业环节及时通报各方高处落物一手拿工具、材料、一手抓梯往上爬人员伤亡 1 3 3严格执行《高处作业安全管理规定》班前会强调注意事项可以接受割下的管子或设备未吊上溜绳砸坏设备及造成人员伤亡1 3 3严格执行《高处作业安全管理规定》班前会强调注意事项可以接受高处物料堆放不平稳砸坏设备及造成人员伤亡1 3 3严格执行《高处作业安全管理规定》班前会强调注意事项可以接受余料、废料随意乱置、乱丢砸坏设备及造成人员伤亡1 3 3严格执行《高处作业安全管理规定》班前会强调注意事项可以接受垂直作业中间没有隔离或防护设施砸坏设备及造成人员伤亡1 3 3严格执行《高处作业安全管理规定》中间应有隔离设施可以接受移动梯子放置不稳造成人员伤亡1 3 3严格执行《高处作业安全管理规定》梯子要有人监护可以接受活动架上有人去移动位置造成人员伤亡1 3 3严格执行《高处作业安全管理规定》待人下来后再移动架子可以接受使用单位：中海油能源发展装备技术有限公司上海分公司编制：孔德强项目HSE监督员：张春雨中海油能源发展装备技术有限公司上海分公司HSE记录工作危害分析（JHA）记录表序号项目名称可能触发的事件可能发生的危害及损失发生危害的可能性（L）发生危害的严重性（S）风险度（R）对危害的控制方法剩余危害2 高处作业高处作业架子和梯子过载作业造成人员伤亡1 3 3严格执行《高处作业安全管理规定》停止作业可以接受架子搭设不规范没有护手、护手距离过大造成人员伤亡1 3 3加强巡检、补上护手可以接受架子立杆、横杆安全距过大造成人员伤亡1 3 3加强巡检、整改使之符合架子规范可以接受爬梯搭设间距过大造成人员坠落伤亡1 3 3加强巡检、整改使之符合架子规范可以接受没有过载安全系数架子倒塌、造成人员伤亡1 3 3加强巡检、整改使之符合架子规范可以接受架子拆除后恢复不及时架子倒塌、造成人员伤亡1 3 3加强巡检、整改使之符合架子规范可以接受竹跳板未扎牢造成人员坠落伤亡1 3 3加强巡检、整改使之符合架子规范可以接受交底不清架子不符合要求架子倒塌、造成人员伤亡1 3 3加强巡检、搞好项目交底可以接受人为原因作业人员班前饮酒造成人员伤亡1 3 3班前会强调严禁酒后上岗可以接受作业时思想麻痹造成人员伤亡1 3 3班前会强调加强巡检互相提醒可以接受使用单位：中海油能源发展装备技术有限公司上海分公司编制：孔德强项目HSE监督员：张春雨中海油能源发展装备技术有限公司上海分公司HSE记录工作危害分析（JHA）记录表序号项目名称可能触发的事件可能发生的危害及损失发生危害的可能性（L）发生危害的严重性（S）风险度（R）对危害的控制方法剩余危害2 高处作业人为原因未办作业票造成人员伤亡1 3 3严格作业票制度可以接受作业票上措施不到位造成人员坠落伤亡1 3 3措施落实方可作业可以接受安全带未戴、未挂好造成人员伤亡1 3 3班前会强调、高级工负责督促、加强现场巡检可以接受劳保穿戴不规范造成人员坠落伤亡1 3 3班前会强调、高级工负责督促、加强现场巡检可以接受人躺在高处架子上休息造成人员伤亡1 3 3班前会强调、高级工负责督促、加强现场巡检可以接受3 现场施工人为原因施工过程误碰误撞撞坏仪表或设备1 2 2施工前加强强调力度，施工中谁施工谁负责，加大考核力度吊装时，管子、设备任意设置吊点损坏设备、拉坏管子2 1 2施工前加强强调力度，施工中谁施工谁负责，加大考核力度使用单位：中海油能源发展装备技术有限公司上海分公司编制：孔德强项目HSE监督员：张春雨中海油能源发展装备技术有限公司上海分公司HSE记录工作危害分析（JHA）记录表序号项目名称可能触发的事件可能发生的危害及损失发生危害的可能性（L）发生危害的严重性（S）风险度（R）对危害的控制方法剩余危害4 占道堵路作业未办《道路施工（堵塞）申请单》影响及时出警1 2 2必须提前申请办票占道未设警示牌和隔离墩行人致伤、车辆堵塞1 2 2必须设置警示牌、堆物旁设隔离墩占道夜间未挂警示灯行人致伤、车辆堵塞1 2 2必须设置警示灯乱停车辆、乱堆物品、乱挖掘、乱施工行人致伤、车辆堵塞1 2 2堆物不能超出道路的三分之一、道路作业不能停车辆占道作业时吊车司机离开吊机影响消防车执行任务1 1 1司机必须坚守岗位消防道未办消防通道堵路票影响消防车执行任务1 1 1必须办理消防通道堵塞票消防车执行消防任务时没有及时让道影响消防车执行任务1 2 2遇警必须及时避让使用单位：中海油能源发展装备技术有限公司上海分公司编制：孔德强项目HSE监督员：张春雨附表二：中海油能源发展装备技术有限公司上海分公司HSE记录安全检查表（SCL）序号检查项目检查内容存在问题评分标准风险削减措施L S R1 安全带安全带使用时间超出5年 1 2 2 法定机构做强度试验,合格后可继续使用安全带扣子有严重锈蚀或裂缝 1 3 3 报废处理安全带扣子保险销不灵活或失灵 1 3 3 修复,不能修复作报废处理尼龙带损坏或老化 1 3 3 报废处理2 便灯泡不亮 1 1 1 更换携式防爆灯外壳破损 1 1 1 更换灯头玻璃破裂 1 1 1 更换电线电线破损 1 2 2 更换开关不灵活或损坏 1 1 1 修理或更换蓄电池失效 1 1 1 更换亮度不足没有充电或充电时间不足 1 2 2 按规定时间充电、用后尽快充电防爆性能接点等产生火花处不密封 1 2 2 专业人员修复编制：孔德强审核：戎丹编制日期：2015-06-12中海油能源发展装备技术有限公司上海分公司HSE记录安全检查表（SCL）序号检查项目检查内容存在问题评分标准风险削减措施L S R3 探插头破损 1 2 2 更换照灯电线破损 1 2 2 修复或更换灯管破损 1 2 2 更换开关不灵 1 1 1 更换灯罩破损 1 2 2 修复防爆冷光工作灯不亮电池电力不足 1 1 1 充电接线接触不良 1 2 2 重新对接4 叉车消火器安装不合格或损坏 1 2 2 重新安装或更新制动系统刹车分泵、刹车片、轮鼓失效 1 3 3 针对具体部件进行修理（送专业修理厂）方向系统方向盘、转向球头失效 1 3 3 针对具体部件进行修理（送专业修理厂）液压系统液压管、单向阀、油封失效 1 2 2 针对具体部件进行修理（送专业修理厂）信号系统喇叭、转向灯、刹车灯、雾灯不全或损坏1 2 2 针对具体部件进行修理（送专业修理厂）编制：孔德强审核：戎丹编制日期：2015-06-12中海油能源发展装备技术有限公司上海分公司HSE记录安全检查表（SCL）序号检查项目检查内容存在问题评分标准风险削减措施L S R5 汽车吊每日出车前是否做检查；定期检查，消除隐患 1 2 2 按制度执行是否有无出车手续；避免私自出车，疲劳出车、无证出车； 1 2 2 按制度执行驾驶员是否持证齐全；是否酒后或疲劳驾驶引发交通事故；1 2 2 严禁无证驾驶；严禁酒后驾驶；严禁疲劳驾驶厂区作业有无生产装置通行证、道路堵塞许可证等齐全；办理有关手续1 2 2 按相关规定办理；操作步骤是否规范；误操作，引起设备、人身事故 1 3 3 按规定的操作规程操作；各种仪表盘读数是否正确；仪表盘读数不正确，引起误操作 1 2 2 送专业修理厂冻天时冷却水是否加注防冻液；气温过低，水管冻裂，吊机损坏1 2 2 冻天要做好防冻防凝措施；防止水箱冰裂；行驶中，上、下驾驶室人员是否超载影响驾驶员正常操作，引发事故 1 2 2 严禁超载支腿布置是否合理或有无垫钢板道木；吊机倾斜，损坏吊机1 2 2 严格执行起重吊装的相关规定；编制：孔德强审核：戎丹编制日期：2015-06-12中海油能源发展装备技术有限公司上海分公司HSE记录安全检查表（SCL）序号检查项目检查内容存在问题评分标准风险削减措施L S R6 汽车吊任务是否明确，所吊的大致重量是否能说出；避免在移动过程中吊臂转向重心发生倾斜；1 2 2吊装前交底清楚，对吊装重物进行估算或询问相关人员吊钩防脱挡板是否完好，距离移动，吊臂是否收回，行驶状态中吊钩是否挂好。
