《虚拟仪器》设计项目实验实验
湖南大学测控技术与仪器《虚拟仪器》实验报告

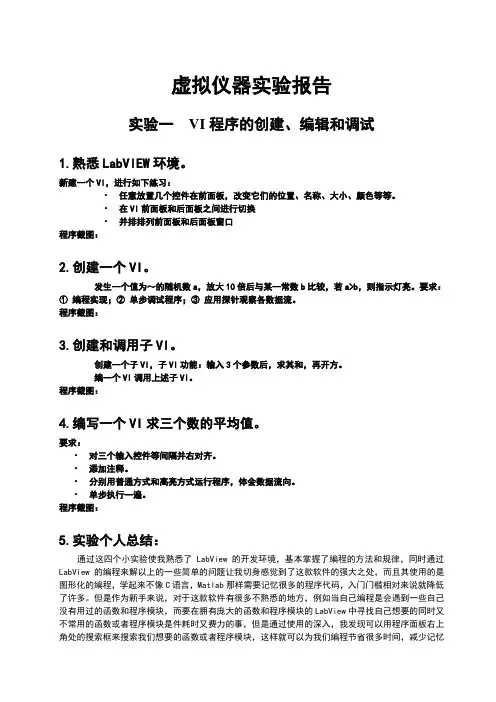

虚拟仪器实验报告实验一VI程序的创建、编辑和调试1.熟悉LabVIEW环境。
新建一个VI，进行如下练习：•任意放置几个控件在前面板，改变它们的位置、名称、大小、颜色等等。
•在VI前面板和后面板之间进行切换•并排排列前面板和后面板窗口程序截图：2.创建一个VI。
发生一个值为～的随机数a，放大10倍后与某一常数b比较，若a>b，则指示灯亮。
要求：①编程实现；②单步调试程序；③应用探针观察各数据流。
程序截图：3.创建和调用子VI。
创建一个子VI，子VI功能：输入3个参数后，求其和，再开方。
编一个VI调用上述子VI。
程序截图：4.编写一个VI求三个数的平均值。
要求：•对三个输入控件等间隔并右对齐。
•添加注释。
•分别用普通方式和高亮方式运行程序，体会数据流向。
•单步执行一遍。
程序截图：5.实验个人总结：通过这四个小实验使我熟悉了LabView的开发环境，基本掌握了编程的方法和规律，同时通过LabView的编程来解以上的一些简单的问题让我切身感觉到了这款软件的强大之处，而且其使用的是图形化的编程，学起来不像C语言，Matlab那样需要记忆很多的程序代码，入门门槛相对来说就降低了许多。
但是作为新手来说，对于这款软件有很多不熟悉的地方，例如当自己编程是会遇到一些自己没有用过的函数和程序模块，而要在拥有庞大的函数和程序模块的LabView中寻找自己想要的同时又不常用的函数或者程序模块是件耗时又费力的事，但是通过使用的深入，我发现可以用程序面板右上角处的搜索框来搜索我们想要的函数或者程序模块，这样就可以为我们编程节省很多时间，减少记忆的繁琐。
虽然有时可以有捷径可走，但是总之想很好的学好这款程序必须多操作，多动手，这样才能做到熟能生巧，游刃有余。
虚拟仪器实验报告实验二数据操作1、写一个VI判断两个数的大小，如右图所示：当A>B时，指示灯亮。
程序截图：2. 写一个VI获取当前系统时间，并将其转换为字符串和浮点数。
虚拟仪器实验报告
虚拟仪器实验报告实验⼀：1．实验⽬的：熟悉LabVIEW软件的基本编程环境。
2．实验内容：创建⼀个VI程序，并将此程序保存为⼦VI。
此VI要实现的功能是：当输⼊发动转速时，经过⼀定运算过程，输出发动机温度和汽车速度值。
3．实验步骤（1）启动LabVIEW，创建⼀个VI。
（2）在前⾯板中放置⼀个温度计控件，并修改控件标签名为发动机温度和设置最⼤值为100。
该控件从“控件—经典—经典数值”⼦选项板中获得。
（3）按同样的⽅法在前⾯板中放置⼀个仪表控件，并修改仪表控件的标签名为汽车速度，标尺刻度范围为0～150。
（4）按同样的⽅法在前⾯板中放置⼀个数值输⼊控件，并修改控件标签名为发动机转速。
（5）从“窗⼝”下拉菜单中选择“显⽰程序窗⼝”切换到程序框图窗⼝。
（6）在程序窗⼝中创建乘法函数，该函数中函数选项板中的“函数—编程—数值”⼦选项板中选择，并和发动机转速输⼊控件连线，为乘法函数创建⼀个常量，修改为图中所⽰值。
（7）按同样的⽅法创建加法函数、平⽅根函数和除法函数，并按图中所⽰修改常量值和连好线。
（8）切换⾄前⾯板，在发动机转速控件中输⼊数值，点击运⾏按钮，运⾏VI程序。
（9）修改图标为T/V以表⽰该⼦VI输出量为发动机温度和汽车速度，并保存为vi.vi。
前⾯板：程序框图：实验⼆：1．实验⽬的：熟悉⼦VI的调⽤。
2．实验内容：创建⼀个VI程序，并在编写程序过程中调⽤实验⼀中创建的⼦VI。
此VI要实现的功能是：通过旋钮控件来控件输⼊的发动机转速值，中间调⽤实验⼀中创建的⼦VI作为计算过程，从⼦VI输出的值分别输出⾄不同的数值显⽰发动机的温度以及当前汽车速度，同时判断当汽车速度超过100时，系统将产⽣蜂鸣声，报警提⽰。
3．实验步骤：（1）启动LabVIEW，创建⼀个VI。
（2）在前⾯板中创建⼀个旋钮控件，修改标签名为发动机转速，设置数值范围为0～5000，从旋钮控件中调出⼀个数字显⽰控件来同步显⽰旋钮控件当前值。
虚拟仪器实验报告
虚拟仪器实验报告实验目的：本实验旨在通过使用虚拟仪器，模拟真实的仪器实验，以探索实验原理，并获取实验数据，从而提升学生的实验能力和科学研究水平。
实验仪器与装置：1. 虚拟仪器软件：使用Simulink软件进行模拟实验。
2. 计算机：用于运行虚拟仪器软件和获取实验数据。
3. 相应的传感器和测量设备：根据实验要求设置相应的传感器和测量设备。
实验步骤：1. 准备工作：确认计算机和虚拟仪器软件正常运行。
2. 搭建电路（以电阻的测量为例）：根据实验设计，搭建所需的电路。
3. 连接传感器：将传感器正确连接到电路中。
4. 设置实验参数：在虚拟仪器软件中设置实验参数，包括电压、电流等。
5. 运行实验：点击软件中的"开始"按钮，运行实验。
6. 数据采集：观察软件界面上的数据显示，记录实验数据，如电阻值。
7. 实验结果分析：根据实验数据进行结果分析，比如绘制曲线图、计算相关参数等。
实验结果与讨论：通过模拟实验，我们成功地测量了电路中某一电阻的电阻值。
我们根据设置的实验参数，在虚拟仪器软件中观察到了电阻值，并成功地记录了实验数据。
通过对实验数据的分析，我们得出了以下结论：1. 实验数据与理论值的比较：比较实验测得的电阻值与理论计算值，我们发现两者存在一定的误差。
这可能是由于测量仪器的精确度、电路中其他元件的影响以及实验条件的限制等原因所导致的。
2. 实验数据的稳定性：在不同实验条件下进行多次测量，我们发现实验数据的稳定性较好。
重复实验结果的接近程度表明虚拟仪器的精确度和可靠性较高。
3. 数据分析与应用：根据实验数据，我们可以进一步分析电阻值与其他因素（如电流、电压等）之间的关系。
通过进一步的实验研究，可以探究电阻在不同工作条件下的变化规律，为相关领域的研究提供有价值的参考。
实验结论：通过本次虚拟仪器实验，我们掌握了虚拟仪器的使用方法，了解了在虚拟环境中进行实验的过程和步骤。
通过模拟实验，我们成功地测量了电阻的电阻值，并对实验结果进行了分析与讨论。
虚拟仪器实验报告
虚拟仪器实验报告一、实验目的本次虚拟仪器实验的主要目的是深入了解和掌握虚拟仪器技术的基本原理和应用方法，通过实际操作和实验数据的分析，提高对虚拟仪器系统的设计、开发和调试能力。
二、实验设备与环境1、计算机：配置满足虚拟仪器软件运行要求的个人计算机。
2、虚拟仪器软件：LabVIEW 或其他相关软件。
3、数据采集卡：用于采集外部物理量信号。
4、传感器：如温度传感器、压力传感器等。
三、实验原理虚拟仪器是一种基于计算机的测量和控制系统，它将传统仪器的硬件功能通过软件来实现。
通过将传感器采集到的物理信号转换为电信号，再经过数据采集卡传输到计算机中，利用虚拟仪器软件进行数据处理、分析和显示。
虚拟仪器的核心是软件，通过图形化编程环境，用户可以方便地构建自己的测量和控制程序。
这种图形化编程方式类似于流程图，通过连接不同的功能模块来实现特定的功能。
四、实验内容与步骤1、搭建虚拟仪器系统安装和配置虚拟仪器软件。
连接数据采集卡和传感器。
2、设计虚拟仪器程序创建新的项目和程序框图。
选择合适的函数和控件来实现数据采集、处理和显示。
3、数据采集与处理设定采集参数，如采样频率、通道数等。
启动采集，获取传感器的实时数据。
4、数据分析与显示对采集到的数据进行滤波、平滑等处理。
以图表、数值等形式显示处理后的数据。
五、实验结果与分析1、温度测量实验采集到的温度数据呈现出一定的变化趋势。
分析数据的稳定性和准确性，发现存在一定的误差。
可能的误差原因包括传感器精度、环境干扰等。
2、压力测量实验压力数据的变化与预期相符。
通过对比不同压力下的数据，验证了系统的测量性能。
六、实验中遇到的问题及解决方法1、数据采集不稳定检查连接线路是否松动，重新连接后问题解决。
2、程序运行出错仔细检查程序框图中的逻辑错误，修改后程序正常运行。
七、实验总结与体会通过本次虚拟仪器实验，我深刻体会到了虚拟仪器技术的强大功能和灵活性。
它不仅能够大大降低仪器的成本，还能够根据实际需求快速定制测量和控制系统。
(完整版)虚拟仪器设计实验报告
实验一实验要求：一、熟悉LabVIEW环境二、创建一个VI,发生一个值为0~1的随机数a，放大十倍后与某一常数b比较，若a>b，则指示灯亮。
要求：1、编程实现；2、单步调试程序；3、应用探针观察各数据流。
三、创建和调用子VI1、创建一个字VI，子VI功能；输入3个参数后，求其和，再开方。
2、编一个VI调用子VI。
程序框图：1、2、子VI调用：实验现象：实验小结：实验一主要熟悉了软件的使用，用了一些计算以及子VI的调用，为后面的实验打下基础。
实验二实验要求：一、在程序的前面板上创建一个数值型控件，为它输入一个数值；把这个数值乘以一个比例系数，再由该控件显示出来。
二、创建一个3行4列的数组，（1）求数组的最大于最小值；（2）求出创建数组的大小；（3）将数组转置；（4）将该2二维数组改为一个一维数组。
三、创建一个簇软件，成员为字符型姓名，数值型学号，布尔型注册。
从该控件中提取簇成员注册，并显示在前面板上。
程序框图：一、二、创建数组。
三、创建一个簇。
实验现象：一、二、三、实验三实验要求：一、产生100个0.0~100.0的随机数，求其最小值，最大值、平均值，并将数据在Graph 中显示。
An=An-1+1/n（An-An-1）An是前n个数据的平均值。
二、产生100个0.0~100.0的随机数序列，求其最小值、最大值、平均值，并将随机数序列和平均值序列显示在Chart波形图中，直到人为停止。
三、程序开始运行后，要求用户输入一个口令，口令正确时，滑键显示一个0~100的随机数，否则程序立即停止。
四、编写一个程序测试自己在前面板输入一下字符串用的时间：A virtual instrument is a program in the graphical programming luanguage.程序框图：一、二、三、四、实验现象：一、在Graph中显示各值。
二、三、四、实验四实验要求：一、在前面版中显示一个按钮和一个滑钮，当在按钮或滑钮上按下鼠标时，产生事件。
虚拟仪器实验报告实验五
虚拟仪器实验报告实验五一、实验目的本次虚拟仪器实验的目的是深入了解和掌握虚拟仪器在数据采集、处理与分析方面的应用，通过实际操作和实验，提高对虚拟仪器技术的理解和运用能力。
二、实验设备与环境1、计算机：配置满足虚拟仪器软件运行要求。
2、虚拟仪器软件：如 LabVIEW 等。
3、数据采集卡：用于采集外部物理量信号。
三、实验原理虚拟仪器是基于计算机的仪器系统，它将计算机硬件资源与仪器测量、控制功能结合在一起。
通过软件编程，实现对数据的采集、处理、分析和显示。
在本次实验中，主要利用数据采集卡采集外部信号，然后在虚拟仪器软件中进行处理和分析。
四、实验步骤1、硬件连接将数据采集卡正确安装到计算机上，并连接外部传感器或信号源，确保连接稳定可靠。
2、软件设置打开虚拟仪器软件，进行数据采集卡的配置，包括采样频率、通道选择、量程设置等。
3、程序编写使用图形化编程语言，编写数据采集、处理和分析的程序。
例如，实现数据的实时采集、滤波处理、频谱分析等功能。
4、运行程序编译并运行编写好的程序，观察采集到的数据和处理结果。
5、数据分析对采集到的数据进行分析，评估数据的准确性和可靠性，查找可能存在的问题。
五、实验结果与分析1、数据采集结果成功采集到了外部信号，数据的幅度、频率等特征与预期相符。
2、滤波处理效果通过低通、高通或带通滤波，有效地去除了噪声和干扰，使信号更加清晰。
3、频谱分析结果对采集到的周期性信号进行频谱分析，准确地得到了信号的频率成分和幅值分布。
分析实验结果时，发现了一些问题。
例如，在某些情况下，采集到的数据存在一定的误差，可能是由于传感器精度、信号干扰或采样频率设置不当等原因引起的。
针对这些问题，进行了进一步的调试和改进。
六、实验中遇到的问题及解决方法1、数据采集不稳定解决方法：检查硬件连接，确保接触良好；调整采样频率和缓冲区大小。
2、程序运行出错解决方法：仔细检查程序代码，查找语法错误和逻辑错误；参考软件的帮助文档和示例程序。
虚拟仪器课程设计实验报告
《微机化仪器综合设计与实践》实验指导书李扬周琦广东工业大学机电工程学院2015 6月印刷精选文库目录精选文库实验六基于PID算法的可控硅水温自动调节系统设计一、实验目的和要求1.掌握虚拟仪器高级语言Lab VIEW 或Lab Windows/CVI 的流程图和软仪器面板的编程设计方法，熟悉数据处理模块、信号分析模块、仪器控制模块等各种软件模块的应用。
2．掌握数据采集硬件的低层驱动程序（C 语言/汇编语言）设计、调试及嵌入Lab VIEW 的技术。
3.学习基于PID的比例积分微分程序编写方法。
4.了解可控硅的的温度控制特点和原理。
5.熟悉CB-68LP接线端子板各接口，利用CB-68LP端子板和PCI-6023E数据采集卡进行模拟量和数字量的转换及相关数据采集。
二、实验主要仪器设备和材料（1）装有lab windows/CVI 软件PC 一台（2）PC-DAQ/PCI 卡（3）CB-68LP端子板（4）变送器（型号 SBWZ-2460）（5）可控硅（6）热电偶三、实验内容和要求1、实验内容1）、对水温进行数据采样：先把水温加热至某个温度值（100℃左右，利用万能表测试相应引脚的输出电压，温度每下降1 摄氏度，就马上记录输出电压值。
2）、对采样数据进行处理：通过观察可知，电压与温度不成线性关系，是一条曲线，因此，本设计采用分段直线拟合。
得出电压与温度的对应关系。
3）、用户界面设计：用Lab windows/CVI 软件进行用户界面开发，并进行编程。
具体程序见后面。
4）、进行调试：把PC 和其他设备连接好，测试程序，设置PID 参数，观察控制效果，确立PID 参数。
5）、重新对数据采样：开始采样时，因为温度和电压值都不断发生变化，而温度计显示变化相对于电压变化有一定的滞后，造成微机上温度显示数值比温度计发生一定量的偏移，造成较大误差。
因此，此次采样利用刚开发的程序控制炉温恒定，观察电压变化范围，记录多个电压值，求其平均值。
虚拟仪器课程设计实验报告
北京邮电大学课程设计报告一．课程设计内容及目的：1．掌握虚拟仪器的概念和系统组成，虚拟仪器系统的基本设计思想；2．认识虚拟仪器的软件开发工具LabVIEW及图形化编程语言；3．掌握虚拟仪器软件的设计方法，能够运用LabVIEW进行数据操作、结构控制、文件读写、信号处理、数学分析、波形分析等；4．独立完成第一阶段的20个虚拟仪器设计；5．小组成员共同完成第二阶段虚拟仪器设计；6．完成虚拟仪器课程设计实验报告。
二．小组成员及分工：组长：王迪（2009211407班，学号09211870）,主要负责第二阶段任务的主要设计工作，包括功能设计，程序编写等。
组员：蒲瑞（2009211406班，学号09211847），主要负责第二阶段虚拟仪器设计的界面设计和优化。
周莹（2009211406班，学号09211860），主要负责第二阶段虚拟仪器设计的市场调研。
三．第一阶段设计任务：1.设计任务概述：通过20个简单的小设计，来熟悉LabVIEW的基本操作，了解图形化的编程语言与之前传统编程语言的区别，适应这种全新的编程方式，为第二阶段的设计任务打下基础。
2.第一阶段设计成果：经过四天时间学习和设计，圆满完成了第一阶段的设计任务，每一个小设计均独立完成，具有个人特色，大部分设计在题目要求的基础上增加了额外功能。
由于篇幅有限，20个设计不再一一赘述，在此详细展示3个第一阶段的虚拟仪器设计。
1）第七题：用for循环产生一个长度为5的随机数设计思路：可通过用一个循环五次的for循环，在每一次循环体中产生需要的5位随机数的一位。
具体实现方法为：在循环体中产生一个0到10的随机整数（通过随机数控件乘以10再取整得到），乘以一个每次循环自乘10的变量（利用反馈节点可实现自乘），再将得到的结果在每一次循环中进行自加（利用反馈节点实现自加），即可得到需要的五位随机数。
需要注意的是最高位随机数需要进行判断，使其值不为0或10，以保证随机数的长度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《虚拟仪器》设计项目实验实验
一、实验目的：
托课程内容积极参加课外实践活动，要求学生独立综合运用课程知识、自拟一个设计型题目，完成对题目的建模、仿真、调试。
经答辩演示后方能合格。
二、前面板：
三、程序框图：
四、总结
这次是老师让我们自己来设计的实验。
而我确定的实验内容是温度采集器。
系统在实时测温的同时还不停的监测并记录物体出现过的最高温度和最低温度，这样可以更好的检测物体的状态，同时系统还具有预警和报警功能。
当物体的温度超出正常超出正常的范围但在允许温度范围内时，系统将给出预警信号；当温度超过允许范围时范围时，系统直接报警。
按照以上程序连接和设置好个参数，单机运行，开始采集。
这次的实验虽然是我根据视频来做的，但在做的过程中，我也体会到LabView这个软件的强度和功能好处。
他不仅减少了实验的成本，还能减少我们在实验的容错率。
这次的实验是对我在虚拟仪器这么课程的加深和巩固。
让我认识到虚拟仪器这么课程比较大普及的范围。
在学习了这门课程后，我收获了很多的知识，并且我觉得这对我以后也会有很大的帮助。
