电动汽车电池管理系统硬件设计技术
电动汽车VCU和BMS集成控制器硬件设计
一、概述
整车控制器是纯电动汽车控制系统的核心，它负责接收驾驶员的控制指令，根 据车辆的运行状态和电池的电量等信息，控制车辆的加速、减速、制动等动作， 同时还要监控电池的状态和充电情况，保证车辆的安全性和续航能力。
二、硬件设计
1、中央控制单元
中央控制单元是整车控制器的核心部件，它负责处理各种传感器和开关量信号， 根据车辆的运行状态和驾驶员的意图，控制车辆的加速、减速、制动等动作。 同时，中央控制单元还要与电池管理系统、充电控制系统等其他部件进行通信， 实现整车信息的实时监控和控制。
5、通信接口：BMS需要与VCU、充电桩等其他设备进行数据交换。因此，需要 配置相应的通信接口，如CAN、LIN等。考虑到电池管理系统的通信需求和数 据安全性，应选择具有高速、稳定、安全的通信接口。
6、故障诊断和处理单元：BMS应具备故障诊断和处理能力，能够对电池组进行 实时监测和故障预警。因此，需要配置相应的故障诊断和处理单元，包括故障 检测、故障处理、故障记录等功能。
电动汽车VCU和BMS集成控 制器硬件设计
目录
01 一、VCU硬件设计
03
三、VCU和BMS的集成 设计
02 二、BMS硬件设计 04 参考内容
随着环保意识的不断提高和电动汽车技术的不断发展，电动汽车在交通领域的 应用越来越广泛。作为电动汽车的关键部分，车辆控制单元（VCU）和电池管 理系统（BMS）的集成控制对于整车的性能和安全性具有至关重要的意义。本 次演示将探讨电动汽车VCU和BMS集成控制器的硬件设计。
（4）安全保护措施：采用防电击、防泄漏等安全保护措施确保人员的安全。
3、可维护性设计
可维护性是指控制系统出现故障时容易维修和恢复的程度。在硬件设计过程中， 应考虑以下几点：
动力电池管理系统硬件设计电路图
动力电池管理系统硬件设计电路图电动汽车是指全部或部分由电机驱动的汽车。
目前主要有纯电动汽车、混合电动车和燃料电池汽车3种类型。
电动汽车目前常用的动力来自于铅酸电池、锂电池、镍氢电池等。
锂电池具有高电池单体电压、高比能量和高能量密度，是当前比能量最高的电池。
但正是因为锂电池的能量密度比较高，当发生误用或滥用时，将会引起安全事故。
而电池管理系统能够解决这一问题。
当电池处在充电过压或者是放电欠压的情况下，管理系统能够自动切断充放电回路，其电量均衡的功能能够保证单节电池的压差维持在一个很小的范围内。
此外，还具有过温、过流、剩余电量估测等功能。
本文所设计的就是一种基于单片机的电池管理系统。
1电池管理系统硬件构成针对系统的硬件电路，可分为MCU模块、检测模块、均衡模块。
1.1MCU模块MCU是系统控制的核心。
本文采用的MCU是M68HC08系列的GZ16型号的单片机。
该系列所有的MCU均采用增强型M68HC08中央处理器(CP08)。
该单片机具有以下特性：(1)8MHz内部总线频率；(2)16KB的内置FLASH存储器；(3)2个16位定时器接口模块；(4)支持1MHz～8MHz晶振的时钟发生器；(5)增强型串行通信接口(ESCI)模块。
1.2检测模块检测模块中将对电压检测、电流检测和温度检测模块分别进行介绍。
1.2.1电压检测模块本系统中，单片机将对电池组的整体电压和单节电压进行检测。
对于电池组整体电压的检测有2种方法：(1)采用专用的电压检测模块，如霍尔电压传感器；(2)采用精密电阻构建电阻分压电路。
采用专用的电压检测模块成本较高，而且还需要特定的电源，过程比较复杂。
所以采用分压的电路进行检测。
10串锰酸锂电池组电压变化的范围是28V～42V。
采用3.9M?赘和300k?赘的电阻进行分压，采集出来的电压信号的变化范围是2V～3V，所对应的AD 转换结果为409和*。
对于单体电池的检测，主要采用飞电容技术。
电动汽车动力电池管理系统(BMS)设计
电动汽车动力电池管理系统（BMS）设计摘要：本文主要从硬件系统设计、软件系统设计两个方面，对电动汽车中动力电池的内部管理系统（BMS）综合设计，进行了深度的分析与研究，以通过不断地实践研究，积极探索出电动汽车中动力电池的内部管理系统（BMS）最具高效性的综合设计方案，以充分提升电动汽车中动力电池的内部管理系统（BMS）的设计水准，确保电动汽车中动力电池的内部管理系统（BMS）各项功能能够满足于电动汽车实际的应用需求，为我国电动汽车行业的长期发展奠定基础。
关键词：电动汽车；动力电池；管理系统（BMS）；设计前言：电动汽车（battery electric vehicle；BEV），主要是指以车载类电源为基本动力，利用电机来驱动车轮达到行驶目地，符合于我国安全法规与交管各项规定的车辆。
基于电动汽车有着环保性特征，所以，其在国内的发展前景相对较为良好。
但是，基于国内电动汽车相关技术还处于初步探索阶段，各项技术还不够成熟，若想实现突破性发展还需作出更多的努力。
电动汽车，它与传统汽车最大的不同之处就在于电动汽车内部包含着一种动力的电池。
在一定程度上，通过该动力电池可实现电动汽车节能化、环保化的行使。
那么，为了能够更好地助推我国电动汽车行业的发展，就需从其内部的动力电池入手，对其所在的管理系统（BMS），进行系统化的分析与研究。
从而能够设计出更具有功能特性的动力电池内部管理系统（BMS），为电动汽车提供强大动力电池内部管理系统支持，进一步推动我国电动汽车行业的快速发展，让其可稳步向着新的发展征程迈进。
1、硬件系统设计基于电池组主要是由多节电池的单体并联与串联而成，实现对所有电池单体实时化监控。
因而，如图1所示，电池内部管理系统主要应用了主从结构，以实现灵活性通讯，提升通讯实际速度。
从板均需具有电池单体的温度与电压检测、CAN总线的通讯等各项功能。
图1 BMS系统框图示图1.1 IMCU系统处理器系统处理器主要选用的是Freescale -9S12DT64型号的MCU系统处理器，该型号MCU系统处理器为16位系统的单片机，主要是由CAN系统的总线模块、PWM的调节器（1个）AD的转换器（2个）定时器（1个）外部串口（1个）内部串口（2个）。
电动汽车电池管理系统设计方案设计说明
随着能源的枯竭和节能产业的发展，社会对环保的呼声，使得零排放电动汽车的研究得到了许多国家的大力支持。
电动汽车的各种特性取决于其电源，即电池。
管理可以提高电池效率，确保电池安全运行在最佳状态，延长电池寿命。
1.1电动汽车目前，全球汽车保有量超过6亿辆，汽车的石油消耗量非常大，达到每年6至70亿桶，可占世界石油产量的一半以上。
随着长期的现代化和大规模开采，石油资源逐渐增加。
筋疲力尽的。
电力来源众多，人们在用电方面积累了丰富的经验。
进入21世纪，电能将成为各种地面车辆的主要能源。
电动汽车的发展是交通运输业和汽车业发展的必然趋势。
由于电动汽车的显着特点和优势，各国都在发展电动汽车。
中国：早在“九五”时期，我国就将电动汽车列为科技产业重大工程项目。
市内七海岛设有示范区。
清华大学、华南理工大学、广东汽车改装厂等单位都参与了电动汽车的研发。
丰田汽车公司和通用汽车公司为示范区的测试提供了原型车和技术支持。
德国：吕根岛测试场是德国联邦教育、科学研究和技术部资助的最大的电动汽车和混合动力汽车测试项目，提供来自梅赛德斯-奔驰、大众、欧宝、宝马和曼汽车。
公司测试。
法国：拉罗尔市成为第一个安装电动汽车系统的城市，拥有 12 个充电站，其中 3 个为快速充电站。
PSA、雪铁龙和 PSA 集团都参与了电动汽车的建设。
日本：在大阪市，大发汽车公司、日本蓄电池公司和大阪电力公司共同建立了EV和HEV试验区。
1.2 电动汽车电池根据汽车的特点，实用的动力电池一般应具有比能量高、比功率高、自放电少、工作温度范围宽、充电快、使用寿命长、安全可靠等特点。
前景较好的是镍氢电池、铅酸电池、锂离子电池、1.3 电池管理系统（BMS）电池能量管理系统是维持供电系统正常应用、保障电动汽车安全、提高电池寿命的关键技术。
可以保护电池的性能，防止单体电池过早损坏，方便电动汽车的运行，并具有保护和警示功能。
.通过对电池盒的电池模块进行监控，实现电动汽车充电、运行等功能与电池相关参数的协调。
电动汽车动力电池管理系统的设计与研究

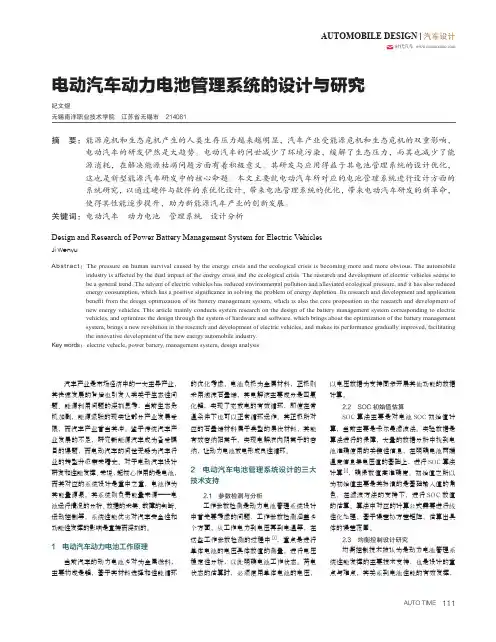

AUTOMOBILE DESIGN | 汽车设计时代汽车 电动汽车动力电池管理系统的设计与研究纪文煜无锡南洋职业技术学院 江苏省无锡市 214081摘 要： 能源危机和生态危机产生的人类生存压力越来越明显，汽车产业受能源危机和生态危机的双重影响，电动汽车的研发俨然是大趋势。
电动汽车的问世减少了环境污染，缓解了生态压力，而其也减少了能源消耗，在解决能源枯竭问题方面有着积极意义。
其研发与应用得益于其电池管理系统的设计优化，这也是新型能源汽车研发中的核心命题。
本文主要就电动汽车所对应的电池管理系统进行设计方面的系统研究，以通过硬件与软件的系优化设计，带来电池管理系统的优化，带来电动汽车研发的新革命，使得其性能逐步提升，助力新能源汽车产业的创新发展。
关键词：电动汽车 动力电池 管理系统 设计分析汽车产业是市场经济中的一大主导产业，其快速发展的背后也引发人类关于生态性问题、能源利用问题的深刻思考，当前生态危机加剧，能源紧张的现实让部分产业发展受限，而汽车产业首当其冲。
鉴于传统汽车产业发展的不足，研究新能源汽车成为备受瞩目的课题，而电动汽车的问世无疑为汽车行业的转型升级带来曙光。
对于电动汽车设计研发和性能发挥、来说，起核心作用的是电池，而其对应的系统设计是重中之重，电池作为其能量源泉，其系统则负责能量来源——电池运行情况的分析、数据的采集、故障的判断、运动控制等，系统性能优劣对汽车安全性和功能性发挥的影响是直接而深刻的。
1 电动汽车动力电池工作原理当前汽车的动力电池多对为金属燃料，主要构成是铝，基于其材料选择和性能循环的优化考虑，电池负极为金属材料，正极则采用泡沫石墨烯，其电解液主要成分是四氯化铝，实现了充放电的有效循环，即使在常温条件下也可以正常循环运作。
其正极所对应的石墨烯材料属于典型的层状材料，其能有效容纳阳离子，实现电解液内阴离子的容纳，让动力电池放电形成良性循环。
2 电动汽车电池管理系统设计的三大技术支持2.1 参数检测与分析工作参数检测是动力电池管理系统设计中首先要考虑的问题，工作参数检测涵盖多个方面，从工作电力到电压再到电温等，在这些工作参数检测的过程中[1]，重点是进行单体电池的电压具体数值的测量，进行电压稳定性分析，以此明确电池工作状态。
新能源汽车电池管理系统的设计和优化

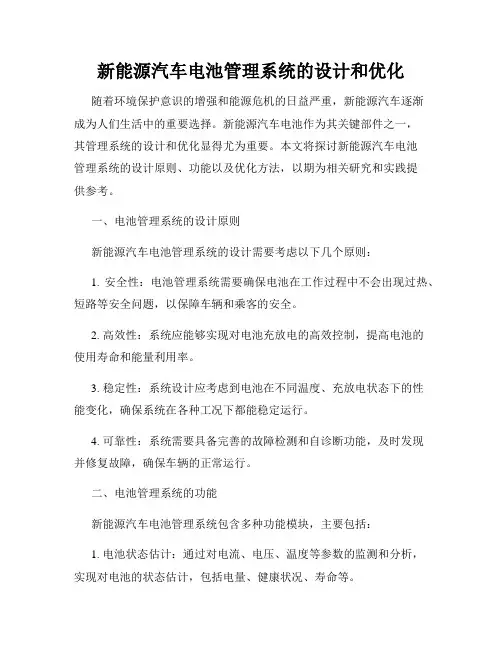

新能源汽车电池管理系统的设计和优化随着环境保护意识的增强和能源危机的日益严重，新能源汽车逐渐成为人们生活中的重要选择。
新能源汽车电池作为其关键部件之一，其管理系统的设计和优化显得尤为重要。
本文将探讨新能源汽车电池管理系统的设计原则、功能以及优化方法，以期为相关研究和实践提供参考。
一、电池管理系统的设计原则新能源汽车电池管理系统的设计需要考虑以下几个原则：1. 安全性：电池管理系统需要确保电池在工作过程中不会出现过热、短路等安全问题，以保障车辆和乘客的安全。
2. 高效性：系统应能够实现对电池充放电的高效控制，提高电池的使用寿命和能量利用率。
3. 稳定性：系统设计应考虑到电池在不同温度、充放电状态下的性能变化，确保系统在各种工况下都能稳定运行。
4. 可靠性：系统需要具备完善的故障检测和自诊断功能，及时发现并修复故障，确保车辆的正常运行。
二、电池管理系统的功能新能源汽车电池管理系统包含多种功能模块，主要包括：1. 电池状态估计：通过对电流、电压、温度等参数的监测和分析，实现对电池的状态估计，包括电量、健康状况、寿命等。
2. 充放电控制：根据电池的状态估计和车辆需求，对电池进行精确的充放电控制，以确保电池正常运行。
3. 温度管理：监测电池温度并控制散热风扇、加热器等设备，维持电池在适宜的工作温度范围内。
4. 通讯接口：提供与车辆控制系统、充电桩等外部设备的通讯接口，实现信息共享和控制指令传递。
5. 故障诊断：监测系统状态和故障信息，实现故障诊断和自动排除，确保车辆的安全和可靠性。
三、电池管理系统的优化方法在设计新能源汽车电池管理系统时，可以采取以下优化方法：1. 硬件优化：选择性能稳定、能效高的元器件和传感器，提高系统的稳定性和精度。
2. 软件优化：通过算法优化和参数调节，提高系统的控制精度和反馈速度，实现更加精准的电池管理。
3. 系统集成：将各功能模块进行整合和优化，提高系统的整体性能和可靠性。
4. 数据分析：通过对电池工作数据的分析和挖掘，优化充放电策略和温度管理策略，延长电池寿命和提高能量利用率。
新能源汽车电池管理系统设计
新能源汽车电池管理系统设计随着环保意识的增强和能源危机的日益严重，新能源汽车作为一种清洁、高效的交通工具，逐渐受到人们的青睐。
而新能源汽车的核心部件之一——电池管理系统的设计，对于新能源汽车的性能、安全性和使用寿命起着至关重要的作用。
本文将就新能源汽车电池管理系统的设计进行探讨。
一、电池管理系统的概述新能源汽车的电池管理系统是指对电池进行监测、控制和保护的系统，其主要功能包括电池状态监测、充放电控制、温度管理、安全保护等。
电池管理系统的设计直接影响着电池的性能和寿命，同时也关系到整车的安全性和稳定性。
二、电池管理系统的设计原则1. 安全性原则：保证电池在任何工况下都能安全可靠地工作，防止发生过充、过放、短路等危险情况。
2. 高效性原则：通过合理的充放电控制和能量管理，提高电池的能量利用率，延长电池的使用寿命。
3. 稳定性原则：保证电池管理系统在各种环境条件下都能稳定运行，确保整车的性能和安全性。
三、电池管理系统的设计要素1. 电池状态监测：通过监测电池的电压、电流、温度等参数，实时掌握电池的工作状态，为充放电控制和安全保护提供依据。
2. 充放电控制：根据电池的实际状态和车辆的工况，合理控制充电和放电过程，避免过充、过放等情况的发生。
3. 温度管理：电池的工作温度直接影响其性能和寿命，因此需要设计合理的温度管理系统，确保电池在适宜的温度范围内工作。
4. 安全保护：包括过充保护、过放保护、短路保护、温度保护等功能，确保电池在各种异常情况下能够及时做出反应，保障整车和乘车人员的安全。
四、电池管理系统的设计流程1. 确定需求：根据车辆类型、功率需求、行驶里程等因素，确定电池管理系统的基本需求和性能指标。
2. 系统设计：包括硬件设计和软件设计，确定电池管理系统的整体架构、传感器、控制器、通信模块等组成部分。
3. 硬件开发：根据系统设计方案，进行硬件电路设计、PCB布局、元器件选型等工作，完成电池管理系统的硬件开发。
新能源汽车动力电池管理系统的设计与控制
新能源汽车动力电池管理系统的设计与控制新能源汽车的普及趋势下，动力电池管理系统成为了关键技术之一。
动力电池管理系统（BatteryManagementSystem，简称BMS）是指为电动汽车中的动力电池组提供高效安全的管理和控制的一系列技术和设备。
它不仅能提高电池的使用寿命和工作效率，还能确保电池组的安全性和可靠性。
本篇文章将介绍新能源汽车动力电池管理系统的设计与控制原理。
1.动力电池管理系统的功能和构成动力电池管理系统主要分为硬件和软件两部分，其主要功能包括电池状态估计、电池细胞均衡、充放电控制、温度管理和失效诊断等。
下面将详细介绍各个功能的作用和构成。
1.1电池状态估计电池状态估计是指通过对电池内部各个参数的监测与计算，对电池的SOC（StateofCharge，充电状态）和SOH（StateofHealth，健康状态）进行估计。
通过准确估计电池的SOC和SOH，可以提供给车辆控制系统准确的电池能量信息，并可用于预测电池的寿命和性能。
电池状态估计主要依靠电池传感器、电流传感器和温度传感器等硬件设备以及算法模型的组合来实现。
其中，电池传感器可以监测电池细胞的开放电压和电流，电流传感器可以实时测量电池组的充放电电流，温度传感器则用来监测电池组的温度。
1.2电池细胞均衡电池细胞均衡是指通过等化电池细胞之间的电荷和放电量，使得每个电池细胞的电荷水平保持一致。
这可以避免由于细胞间的不均衡导致电池寿命缩短和性能下降的问题。
电池细胞均衡系统主要由均衡电路和均衡控制器组成。
均衡电路可以将电池细胞之间的电荷进行转移，以保持细胞间的一致性。
均衡控制器则负责监测电池细胞的电压差异，并控制均衡电路的工作状态。
1.3充放电控制充放电控制是指通过对电池组内部和外部电路的控制，实现电池的充电和放电操作。
通过合理地控制充放电过程，可以提高电池的工作效率和使用寿命。
充放电控制系统包括充电控制器和放电控制器。
充电控制器负责监测电池组的充电状态和充电电流，并根据需要控制充电电流的大小和充电方式。
