压缩空气自动排水阀结构及原理

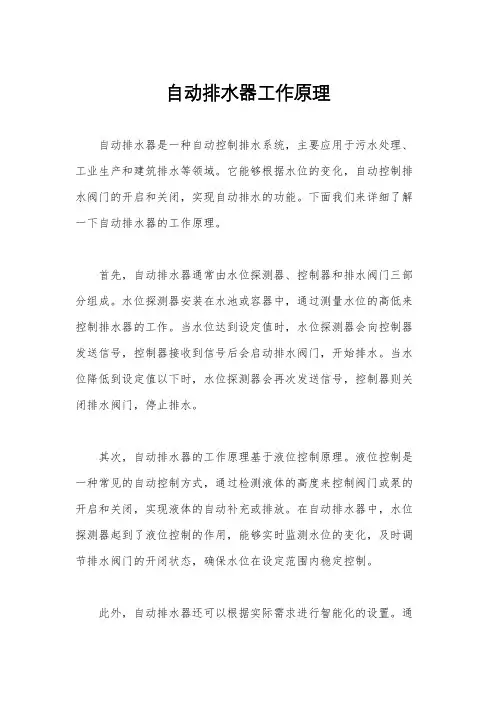

自动排水器工作原理
自动排水器工作原理
自动排水器是一种自动控制排水系统，主要应用于污水处理、工业生产和建筑排水等领域。
它能够根据水位的变化，自动控制排水阀门的开启和关闭，实现自动排水的功能。
下面我们来详细了解一下自动排水器的工作原理。
首先，自动排水器通常由水位探测器、控制器和排水阀门三部分组成。
水位探测器安装在水池或容器中，通过测量水位的高低来控制排水器的工作。
当水位达到设定值时，水位探测器会向控制器发送信号，控制器接收到信号后会启动排水阀门，开始排水。
当水位降低到设定值以下时，水位探测器会再次发送信号，控制器则关闭排水阀门，停止排水。
其次，自动排水器的工作原理基于液位控制原理。
液位控制是一种常见的自动控制方式，通过检测液体的高度来控制阀门或泵的开启和关闭，实现液体的自动补充或排放。
在自动排水器中，水位探测器起到了液位控制的作用，能够实时监测水位的变化，及时调节排水阀门的开闭状态，确保水位在设定范围内稳定控制。
此外，自动排水器还可以根据实际需求进行智能化的设置。
通
过控制器上的参数调节，可以灵活地设定排水的启动水位和停止水位，满足不同场景下的排水要求。
同时，一些高级的自动排水器还可以配备远程监控和自动报警功能，实现对排水系统的远程监控和实时报警，提高了排水系统的智能化和安全性。
总的来说，自动排水器的工作原理是基于水位探测器和控制器的协同作用，实现了水位自动监测和排水控制。
它能够根据实际情况自动调节排水阀门的开启和关闭，实现了排水系统的智能化和高效运行。
在工业生产和建筑排水中，自动排水器的应用极大地提高了排水效率，降低了人工干预的成本，为生产和生活带来了便利和效益。
压缩空气系统
滑片机主机
双螺杆机主机
单螺杆机主机
运动部件 运动速度 运动形式 加工装配
1个转子 1000-1500rpm 单纯回转运动 加工要求很高，但不需要专用设备 装配简单易行
1对阴阳转子
1个螺杆，2个星形轮
1500-3000rpm
阳转子驱动阴转子进行啮 螺杆驱动2个星形轮进行啮合
必须使用专用设备加工，要求十分严格；装配复杂，要求 十分严格
图3-6 机组制动装置系统原理图
27
机械制动的手动操作 当水轮发电机组在停机过
程中出现机械制动装置失灵时 或机组停机检修时，需手动投 入机械制动。即先将常开阀门 1和2关闭，在机组停机时，当 机组转速下降到规定值时，打 开阀门3，使压缩空气进入制 动闸对机组进行制动。待机组 转速下降到零时，再关闭阀门 3，打开阀门4，使制动闸排气， 制动完毕后，关闭阀门4，为 下次手动操作做好准备。
4
3.1.2压缩空气系统的组成
压缩空气系统，简称气系统，由空气压缩装置、供气管网、 测量控制元件和用气设备等组成。气系统的任务是随时满足用 户对气量、气压、清洁和干燥等方面的要求。
空气压缩装置：将自由空气压缩后，获得具有一定压力的压 缩空气。 供气管网：将气源和用气设备联系起来，输送和分配压缩空 气。 测量和控制元件：用于保证设备的安全运行和向用气设备提 供满足质量合格的压缩空气。 用气设备：气系统用途中所提及的设备。
杆空压机。在欧、美、日等西方经济发达地区的占有率已经 接近100％，几乎完全取代活塞式空气压缩机，而其中的99 ％以上是双螺杆空气压缩机。
14
2、双螺杆式压缩机结构 双螺杆空压机无进气与排气阀
组，由一对平行布置、相互啮合的 转子组成。工作时，一个转子按顺 时针转动，一个转子按逆时针转动， 在相互啮合的过程中，空气被压缩 到所需要的压力。双螺杆压缩机具 有极高的机械可靠性和优良的动力 平衡性，运行效率高，操作及维修 也十分方便，是目前市场中的主导 产品。双螺杆式空压机的工作原理 如图所示。
压缩空气中水分的来源、危害与对策
压缩空气中水分的来源、危害与对策郭世英;卢安卿;吕晓林;张玉姝【摘要】压缩空气中的水分主要来源于空压机工作时从进气口吸入的大气中所含的水分.单位时间内进入压缩空气系统的水量与空压机排量、进气环境温度、湿空气的相对湿度有关.压缩空气管路中冷凝水的多少,与压缩空气压力和管道中压缩空气的温度有关.随着压力升高、温度降低、饱和湿空气中含水量减少,析出的冷凝水增加.通过计算给出了不同温度、不同压力下压缩空气中含水量的计算方法和典型数据以及具体系统中冷凝水量的计算方法.结合某大型露天矿设备压缩空气系统应用实例,分析了压缩空气中水分危害的具体形式,不同除水方法的应用及效果,提出了不同工况下选取空气后处理设备的原则,可以为类似应用环境的气路设计和维护提供参考.【期刊名称】《液压与气动》【年(卷),期】2019(000)006【总页数】6页(P79-84)【关键词】压缩空气;冻结;含湿量;冷凝水【作者】郭世英;卢安卿;吕晓林;张玉姝【作者单位】太原重工股份有限公司技术中心,山西太原030024;太原重工股份有限公司技术中心,山西太原030024;太原重工股份有限公司技术中心,山西太原030024;太原重工股份有限公司技术中心,山西太原030024【正文语种】中文【中图分类】TH138引言在压缩空气系统设计和应用中，冷凝水必须引起高度重视。
气路系统常见故障表现为冷凝水冻结引发的气动元件漏气，管道冻结堵塞，使气路系统立即失效[1]。
在高温高湿度环境下，表现为气路管道、控制元件的锈蚀。
国内近年对于压缩空气中水分的来源、危害及应对措施的研究越来越重视，也取得了一定的研究成果。
基础研究方面有空气湿度对压缩机的影响[2]、压缩空气露点控制[3] 、湿空气参数在工业的应用[4]、压缩空气含水量计算[5]等。
工程应用方面，国内在医用气源、化工管道和压缩机应用领域，对压缩空气中水分的含量和危害进行了一定的研究，现场技术工程师对上述工况做了很多探讨[6-8]。
压缩空气系统结构与原理
压缩空气系统结构与原理一、压缩机压缩机是压缩空气系统的核心设备，用于将空气压缩并增加其压力。
根据压缩方式的不同，常见的压缩机有活塞式压缩机、螺杆式压缩机和离心式压缩机。
1.活塞式压缩机：活塞式压缩机通过活塞往复运动实现空气的压缩。
它的结构简单，操作可靠，并且能够提供高压力和大流量的空气。
但是，噪音大、振动大、效率低，维护成本相对较高。
2.螺杆式压缩机：螺杆式压缩机通过两个螺杆的啮合运动实现空气的压缩。
它的结构紧凑，噪音和振动较小，效率较高，并且能够提供稳定的气流。
但是，其成本较高，不能提供高压力的气流。
3.离心式压缩机：离心式压缩机通过高速旋转的离心轮叶使空气受到离心力的作用而压缩。
它的结构简单，运行平稳，噪音和振动小，并且能够提供大流量的气流。
但是，对于高压力和大气流量的要求有限。
二、储气罐储气罐是用于储存压缩空气的设备，主要用于平衡压缩机的出气流量，同时进行气体冷却和分离液体等。
储气罐的结构一般包括罐体、进气口、排气口和排放阀。
储气罐的工作原理是利用容积弹性和储气罐内的压力差来实现空气的储存和排放。
当压缩机压缩空气并送入储气罐时，压力逐渐提高，当达到设定的最高压力时，排放阀会打开并释放压缩空气，直到达到设定的最低压力时，排放阀自动关闭。
三、冷却系统压缩机在工作过程中会产生大量的热量，需要通过冷却系统进行散热，以避免温度过高对压缩机和空气质量的影响。
冷却系统一般由风冷系统和水冷系统组成。
风冷系统通过风扇将周围的冷空气引入压缩机，降低温度并进行散热。
水冷系统则通过水循环和散热器来实现冷却。
通常情况下，大功率的压缩机采用水冷系统，而小型压缩机则采用风冷系统。
四、过滤器与管路过滤器用于过滤压缩空气中的固体颗粒、油份和水份等杂质，以提高空气质量和延长设备的使用寿命。
过滤器一般包括气体过滤器、油气分离器和干燥器等。
管路主要用于输送和分配压缩空气，一般由铜管或钢管等材料制成。
在管路中，还需要安装压力表、安全阀和自动排水阀等附件，以监测和控制压力，并排除空气中的水分。
阀门原理及使用类型
化工1407 谭鸿 1403010718
阀门的定义 阀门的分类 阀门的类型 截止阀
（1）阀门的定义
➢在流体系统中，用来控制流体的方向、压力、流量的装置；
➢是使配管和设备内的介质（液体、气体、粉末）流动或停 止并能控制其流量的装置。
➢可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油 品、液态金属和放射性介质等各种类型流体的流动。
谢谢
操作：
① 启闭截止阀，用力应该平稳，不可冲击。
② 当截止阀全开后，应将手轮倒转少许，使螺纹之间严紧， 以免松动损伤。
③ 管路初其冲走，然后轻轻关闭（不能快闭、 猛闭，以防残留杂质夹伤密封面），再次开启，如此重 复多次，冲净脏物，再投入正常工作。
③ 安全类：如安全阀、防爆阀、事故阀等。安全阀的作用是 防止管路或装置中的介质压力超过规定数值，从而达到安 全保护的目的。
④调节类：如调节阀、节流阀和减压阀，其作用是调节介质 的压力、流量等参数。
⑤分流类：如分配阀、三通阀、疏水阀。其作用是分配、分 离或混合管路中的介质。
⑥特殊用途类：如清管阀、放空阀、排污阀、排气阀、过滤 器等。排气阀是管道系统中必不可少的辅助元件，广泛应 用于锅炉、空调、石油天然气、给排水管道中。往往安装 在制高点或弯头等处，排除管道中多余气体、提高管道路 使用效率及降低能。
④ 如手轮、手柄损坏或丢失，应立即配齐，不可用活络板 手代替，以免损坏阀杆四方，启闭不灵，以致在生产中 发生事故。
⑤ 某些介质，在截止阀关闭后冷却，使阀件收缩，操作人 员就应于适当时间再关闭一次，让密封面不留细缝，否 则，介质从细缝高速流过，很容易冲蚀密封面。
注意事项：
截止阀的安装与维护应注意以下事项： ① 手轮、手柄操作的截止阀可安装在管道的任何位置上。 ② 手轮、手柄及微动机构，不允许作起吊用。 ③ 介质的流向应与阀体所示箭头方向一致。
空压机自动排水器工作原理
空压机自动排水器工作原理以空压机自动排水器工作原理为标题，本文将详细介绍空压机自动排水器的工作原理。
一、引言空压机在工业生产中起着重要作用，但在运行过程中会产生大量的水分，如果不及时排除，会影响空压机的正常运行和使用寿命。
因此，空压机自动排水器应运而生。
空压机自动排水器的作用是自动排除压缩空气中的液态水和固体颗粒物，保持压缩空气的干燥和清洁。
二、工作原理空压机自动排水器的工作原理主要包括水力工作原理和控制电路原理两个方面。
1. 水力工作原理空压机自动排水器主要通过水力工作原理来实现自动排水。
当压缩空气中含有水分时，水会沉积在空气系统的低点处，而空压机自动排水器通常安装在空气系统的低点位置。
排水器内部有一个排水阀，当水位达到一定高度时，排水阀会打开，将水分自动排出。
2. 控制电路原理空压机自动排水器还配备了一个控制电路，用来控制排水器的工作状态。
控制电路通常由控制电路板、传感器和电磁阀组成。
传感器负责检测水位，一旦水位过高，传感器会发出信号给控制电路板。
控制电路板接收到信号后会打开电磁阀，从而打开排水阀，实现自动排水。
三、工作流程空压机自动排水器的工作流程如下：1. 检测水位：传感器会不断地检测空气系统中的水位情况，将检测到的信号发送给控制电路板。
2. 判断水位：控制电路板会根据传感器的信号来判断水位是否达到排水的标准。
3. 打开电磁阀：当水位达到排水标准时，控制电路板会打开电磁阀，电磁阀会将排水阀打开，从而实现自动排水。
4. 排水完成：当水位降低到一定程度时，传感器会发送信号给控制电路板，控制电路板关闭电磁阀，排水阀关闭，完成排水过程。
四、优势和应用空压机自动排水器具有以下优势：1. 自动化程度高：空压机自动排水器能够根据水位情况自动判断并排水，无需人工干预，大大提高了工作效率。
2. 高效排水：排水器采用水力工作原理，能够快速而彻底地将压缩空气中的水分排除，有效保护空压机的正常运行。
3. 节能环保：通过及时排除水分，减少了空气系统中的水分含量，降低了能耗，同时也减少了水分对设备的腐蚀，延长了设备的使用寿命。
压缩空气自动排水阀结构及原理
压缩空气自动排水阀结构及原理
1.结构
(1)排水阀体：一般采用铸铁材质制成，具有一定的强度和耐腐蚀性能。
(2)导向装置：用于控制排水阀的开启和关闭，通常由阀杆、弹簧、活塞等构成。
(3)排水口：用于排出冷凝水和污染物，通常位置较低，便于排放。
(4)电动装置：有些自动排水阀会配备电动装置，可以实现更加方便的控制和操作。
2.工作原理
(1)初始状态：当排水阀关闭时，冷凝水和污染物会随着空气流动被压缩在排水口处。
(2)排水阀打开：当系统中积累的冷凝水和污染物达到一定程度时，导向装置会受到压力的作用，使得阀杆向上移动，打开排水阀。
(3)排水过程：一旦排水阀打开，冷凝水和污染物就会自动从排水口处排出，以保持系统的正常运行。
(4)排水完成：当排水口中的冷凝水和污染物排空后，导向装置会受到弹簧的作用，将阀杆向下压缩，关闭排水阀，准备下一次排水。
需要注意的是，有些压缩空气自动排水阀会配备电动装置来控制排水阀的开关。
通过电路控制，可以实现定时排水、远程控制等功能，提高了排水的可靠性和方便性。
总结：
压缩空气自动排水阀是压缩空气系统中不可或缺的设备。
其结构简单，工作原理清晰明确。
通过将冷凝水和污染物排放到系统外部，可有效保持
压缩空气系统的正常运行。
同时，一些高级别型号的自动排水阀还具备定
时排水、远程控制等功能，提高了排水的精确性和方便性。
压缩空气自动排水阀结构及原理
压缩空气自动排水阀结构及原理压缩空气自动排水阀的结构通常包括阀体、活塞、阀瓣、调压螺纹、排水口、进气口等部分。
阀体由高强度材料制成，具有良好的密封性和耐压性能。
活塞通常为圆柱形，固定在阀体上，与阀瓣紧密结合，用于控制排水和进气流程。
阀瓣位于活塞上方，用于开启和关闭排水口。
调压螺纹用于调节阀体内部压力。
排水口位于阀体底部，用于排放水和污物。
进气口位于阀体侧面，用于引入压缩空气。
压缩空气自动排水阀的工作原理如下：当压缩空气进入阀体时，由于进气口打开，空气进入阀体并将活塞向上推动。
当排水口关闭时，空气被封闭在阀体内部。
当压缩空气中含有水和污物时，由于水的比重较大，会在阀体底部积聚。
当积聚的水达到一定程度时，水的浮力将阀瓣向下推动，打开排水口。
此时，积聚的水和污物通过排水口排放出去。
当排水完成后，压缩空气继续进入阀体并将活塞向上推动，阀瓣关闭排水口，保持阀体内部的压力。
在实际操作中，使用压缩空气自动排水阀需要注意以下几点：首先，安装排水阀时需注意进气口和排水口的方向，并保证排水口通畅。
其次，根据系统的工作压力和排水需求合理调节阀体内部的压力。
过高的压力可能导致排水不畅，过低的压力可能影响系统正常工作。
最后，定期清洗和维护排水阀，避免积聚的水和污物对阀体和阀瓣造成损坏。
总之，压缩空气自动排水阀是保证压缩空气系统正常运行的重要组件，其结构和原理相对简单，但在使用过程中需要注意一些细节。
通过合理安装和调整，定期清洗和维护，可以保证排水阀的稳定性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压缩空气自动排水阀结构及原理
压缩空气排水阀安装前,应首先清除压缩空气系统中的污垢、铜屑、压缩空气自动排水阀铁。
自动排水器里面有一个空气瓶<相当于一个气球>,无水状态、在气压作用下,空气瓶堵住出水口
压缩空气自动排水阀工作原理:
AD系列压缩空气排水器是采用压铸铝壳组合的自动排水器,内装有浮球排水系统。
本产品运行可靠、无噪音、无需通电、无压缩空气损失、不易堵塞,是压缩空排污阀的最佳选择压缩空气自动排水器。
压缩空气排水器安装要求:
实际使用压力和温度不能超过标签所示。
水在排水器里累积,达到一定水位之后,浮力大于空气压力,空气瓶上浮,排水口打开,水在气压作用下排出,同时浮力减小,空气瓶下降堵住排水口。
注意事项:
1、最高使用压力为1.0MPa;
2、流量必须大于400L/min,压力在0.15MPa以上;
3压缩空气自动排水器、清洁的主要部件为精滤网及泄气片,其直接影响活塞动作。
自动排水器定期保养:(按下列顺序分解、清洁及反向组合)
A:切断排水器入口空气;
B:松开减压螺丝放气;
C:确认排水器内无压力卸下连接螺套;
D:卸下粗滤网滤网固定螺母;
E:反时针旋下排水导管、水杯、浮球、排水导管分解并取下细滤网;
F:卸下控制杆取出阀及浮子;
G:用双手各握腔体与排水管小心往90度角用力使其分开,取出弹簧和精滤网及泄气薄片;
H:用中性洗剂彻底清除污渍,按相反次序组合正常使用。
压缩空气自动排水器性能特点:
压缩空气自动排水器与传统机械式自动排水器结构不同,属连续式滴排。
外壳采用铝合金铸造,表面喷塑固化,内外壁耐腐蚀,内装有不锈钢浮球排水系统。
不便进行人工排污水的地方,如高处、低处、狭窄处。
安装排水管时,台湾DPC气动提醒，要用内径10毫米,以上的管
子,长度不能超过5米,不要使管子向上弯。
并可防止人工排水被遗忘而造成压缩空气被冷凝水重新污染。
当排水浮力比排水浮球的重量和压缩空气施加的压力小时,排水口关闭;当浮力上升时,排水浮球上升,排水口打开;当冷凝水减少时排水口再次关闭,如此循环。
