超声波流量计的测量原理介绍
超声波明渠流量计测量原理
超声波明渠流量计测量原理
超声波明渠流量计是利用超声波传播的特性来测量明渠流量的仪器。
它的测量原理主要包括以下几个步骤：
1. 发射超声波：流量计中的发射器会发射一束超声波信号，这个信号会通过明渠向下传播。
2. 接收超声波：在明渠中，超声波会被水体反射和散射，其中一部分会被接收器接收。
3. 计算时间差：接收器会记录超声波发射和接收的时间差。
由于超声波在水中的传播速度是已知的，根据时间差可以计算出超声波在水中传播的距离。
4. 测量流速：通过连续测量超声波的传播距离，可以获得明渠中的流速分布。
5. 计算流量：根据已知的明渠横截面积和流速分布，可以计算出明渠的流量。
超声波明渠流量计的优点是测量精度高、测量范围广、不受温度、压力等因素的影响，并且无需对明渠进行改造，对流体不会造成干扰。
但也有一些局限性，例如在特定情况下可能受到空气泡存在的干扰。
超声波流量计 原理
超声波流量计原理
超声波流量计是一种利用超声波传播特性来测量流体流量的仪器。
其原理基于多普勒效应和时间差法。
多普勒效应是指当发射器和接收器相对于被测流体运动时，接收到的超声波频率与发射时的频率之间存在差异。
如果被测流体是静止的，则接收到的频率与发射时相同。
但如果被测流体在某个方向上运动，则接收到的频率会发生变化。
通过测量频率的变化，可以确定流体的流速。
时间差法是指利用超声波在流体中传播的时间差来计算流速。
超声波在传播过程中，若流体是静止的，则发射器和接收器之间的时间差与流速无关。
但如果流体在某个方向上运动，则超声波在流体中传播的时间将会受到影响。
通过测量发射器和接收器之间的时间差，可以计算出流速。
超声波流量计通常由发射器和接收器组成。
发射器将超声波发射到流体中，接收器接收到从流体中反射回来的超声波，并进行频率或时间的测量。
根据测量结果以及流体特性的已知参数，可以计算出流体的流速和流量。
超声波流量计
中油管道投产运行公司
川气东送-鄂西管理处
► （3）声道的设置。
单声道和多声道。 ► 不论是单声道还是多声道气体超声流量计， 其声波的发送与接收原理是一样的。不同的 是在不同声程上所测的线速度对管道截面的 流速的呈现不同。
中油管道投产运行公司
川气东送-鄂西管理处
超声波流量计结构
主要分为三部分：流量计本体、超声换能器、Mark II电子 数据处理单元，如图所示： 流量计本体：流量计本体是经特殊加工，用于安装超声换能 器、Mark II电子数据处理单元及压力变送的装置。 超声换能器：超声换能器是把声能转换成电信号和反过来把 电信号转换成声能的元件。
中油管道投产运行公司
川气东送-鄂西管理处
► 3、查看标况累计气量（单位：Nkm3
）
按“menu”键多次，直到退回主菜单，按下列顺 序按数字键： 2——>1——>2，其显示为：STR01 FWD CVOL
► 4、查看标况气量当前小时和前一小时累计值
（单位：Nkm3 ）
按“menu”键多次，直到退回主菜单，按下列顺 序按数字键： 2——>1——>2，其显示为：STR01 FWD CVOL， 再按向右的键2次， 其显示 为：BASETIME 1 STR01 FWD CVOL HOULY
中油管道投产运行公司 川气东送-鄂西管理处
任意一对传感器
t1 =
L X c - v(x/L) L c + v(x/L) Flow
D
t2 =
中油管道投产运行公司
川气东送-鄂西管理处
流量从上述方程中求出
L (t1-t2) v= 2x t1t2 L (t1+t2) c= 2 t1t2
中油管道投产运行公司
超声波流量计的原理和构造
超声波流量计的原理和构造原理：超声波是指频率超过20kHz的声波。
在超声波流量计中，通常使用的是频率为1MHz~10MHz的超声波。
超声波在流体中传播时，会受到介质的密度和流速等因素的影响，这些因素会引起超声波在介质中传播速度的变化。
构造：1.发射器（传感器）：负责发射超声波信号。
发射器一般是由一个或多个压电陶瓷片组成，当施加电压时，会产生机械振动，从而产生超声波信号。
2.接收器（传感器）：负责接收经过流体传播回来的超声波信号。
接收器和发射器一样，通常也是由压电陶瓷片组成。
当接收到超声波信号时，压电陶瓷片会产生电压信号。
3.转化电路：负责将接收到的压电陶瓷片产生的电压信号转换成数字信号，并传输给处理器进行处理。
4.信号处理器：负责对接收到的数字信号进行处理，包括滤波、放大、波形分析等。
同时，信号处理器还可以计算流体流速、流量等参数，并将结果显示在显示器上。
5.显示器：用于显示流体的流速、流量等参数。
一般采用LCD或LED显示器。
根据不同的应用需求，超声波流量计的结构和形状可能会有所不同。
一般有直入式、插入式和便携式等不同类型。
直入式超声波流量计适用于直管道，插入式超声波流量计适用于需要测量流体的管道，便携式超声波流量计则可以携带方便进行不同位置的流量测量。
总之，超声波流量计通过发射和接收超声波信号来测量流体的流速和流量。
它的原理是基于超声波在介质中传播速度的变化特性，通过计算不同路径下超声波的传播时间和传播距离的关系，进而得出流体的流速和流量。
同时，超声波流量计的构造通常包括发射器、接收器、转化电路、信号处理器和显示器等组成部分。
超声波流量计的测量原理介绍
超声波流量计的测量原理介绍日常检查的目的是保证或证明电磁流量计是在受控状态下运行。
日常检查的方式一般有在线检查和离线检查两种，重要是验证电磁流量计的流量测量值是否符合并保持预期的日常检查的目的是保证或证明电磁流量计是在受控状态下运行。
日常检查的方式一般有在线检查和离线检查两种，重要是验证电磁流量计的流量测量值是否符合并保持预期的计量要求。
检查电磁流量计，除零点检查外，还将流量传感器、转换器和连接电缆分开进行。
1、整机零点检查整机零点检查的技术要求是：流量传感器测量管充足液体且无流动，这在很多企业现场不具备条件而放弃整机的零点检查和调整，但可转而对转换器作单独的零点检查和调整。
从技术上讲，这必须在传感器检查完毕后且保证传感器励磁回路和信号回路的绝缘电阻正常（均包含电缆）的前提下才有实际意义，否则整机就不能正常运行。
通常转换器单独零点为负值，数值也很小；假如其肯定值大于满量程的5%就需要先做检查，待确认原因后再作调整。
通常情况下电磁流量计整机的零点和转换器单独的零点差异值小于1%。
大于5%的零点差异值有很多情况是用户在管道阀门关闭不良情况下进行不正确调零操作所致。
2、连接电缆检查该项检查内容是检查信号线与励磁线各芯导通和绝缘电阻，检查各屏蔽层接地是否完好。
3、转换器检查该项检查内容是用通用仪表以及流量计型号相匹配的模拟信号器替换传感器供给流量信号进行调零和校准。
校准包含零点检查和调整、设定值检查、励磁电流测量、电流/频率输出检查等。
需要注意的是：检查项目要与上一次检查值（或出厂值）进行比较，分析其是否有变更或变更是否符合原计量要求。
4、流量传感器检查该项检查内容是：通过对励磁线圈的检查和检查转换器所测得的励磁电流以间接评价磁场强度是否变更；测量电极接液电阻以评估电极表面受污秽和衬里附着层情形；检查各部位绝缘电阻以判定零件劣化程度以评估是否会引入干扰。
对能停止介质流动条件的管线则可察看和测量电极和衬里附着层厚度，以估算清洗附着层前后因流动面积变更引入的流量值变更。

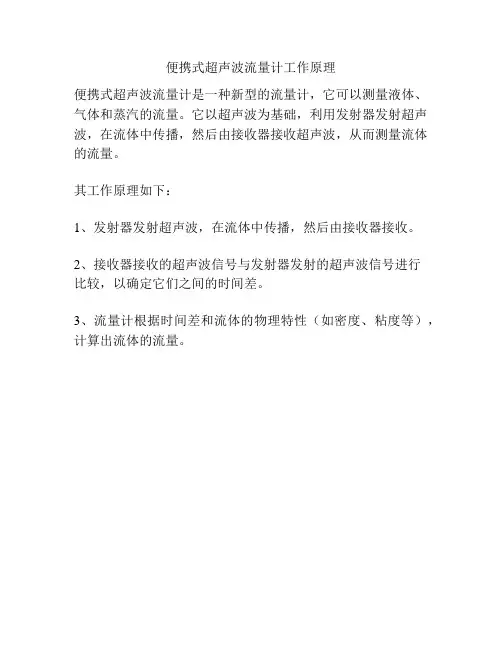

便携式超声波流量计工作原理
便携式超声波流量计工作原理
便携式超声波流量计是一种新型的流量计，它可以测量液体、气体和蒸汽的流量。
它以超声波为基础，利用发射器发射超声波，在流体中传播，然后由接收器接收超声波，从而测量流体的流量。
其工作原理如下：
1、发射器发射超声波，在流体中传播，然后由接收器接收。
2、接收器接收的超声波信号与发射器发射的超声波信号进行
比较，以确定它们之间的时间差。
3、流量计根据时间差和流体的物理特性（如密度、粘度等），计算出流体的流量。
超声波流量计测量原理
超声波流量计测量原理
超声波流量计采用时差法进行流量测量。
利用两个相对的传感器发送和接收超声波。
每个传感器都具有信号传输和信号接收功能。
将超声脉冲能量以一定的角度在管壁内的两个传感器与流体之间传递；流体的流速将在一定程度上影响了超声脉冲在两个传感器之间的传播时间。
从上游传感器到下游传感器，声速和流体速度混合并变快。
从下游传感器到上游传感器，声速抵消了流体速度，变慢。
上下游传播时间的净时间差与流速数值成正比。
由于时差测量系统中不存在固有的惯性，因此时差流量计具有较强的灵敏度，也适用于低流量和低流速情况。
只有一个通道的流量计称为单声道气体超声流量计，有两个或两个以上通道的流量计称为多通道气体超声流量计。
当超声换能器直接与气体接触时，称为插入式超声流量计；当超声换能器与气体不直接接触时，称为夹钳式超声流量计。
超声波流量计的测量原理
超声波流量计的测量原理超声波流量计超声波流量计是一种非接触式流量测量仪表，近20多年发展迅速，已成为流量测量仪表中一种不可缺少的仪表。
尤其在大管径管道流量测量，含有固体颗粒的两相流的流量测量，对腐蚀性介质和易燃易爆介质的流量侧量，河流和水渠等敞开渠道的流量及非充满水管的流量测量等方面，与其他测量方法相比，具有明显的优点。
超声波流量计的测量原理超声波流量计是利用超声波在流体中的传播特性实现流量测量的。
电磁流量计超声波在流体中传播时，将载上流体流速的信息。
因此，通过接收到的超声波，就可以检测出被测流体的流速，再换算成流量，从而实现测量流量的目的。
利用超声波测量流且的方法很多。
根据对信号检测的方式，大致可分为传播速度法、多普勒法、相关法、波束偏移法等。
在工业生产测量中应用传播速度法最为普遍。
1.传播速度法根据在流动流体中超声波顺流与逆流传播速度的视差与被测流体流速有关的原理，检测出流体流速的方法，称为传播速度法。
很据具体测最参数的不同，又可分为时差法、相差法和频差法。
传播速度法的基本原理如图2.59所示。
远传式水表从两个作为发射器的超声换能器T, , T,发出两束超声波脉冲。
各自达到下、上游两个作为接收器的超声换能器R，和RZ。
设流体静止时超声波声速为C，发射器与接收器的间距为L。
则当流体速度为时，顺流的传播时间为式中，L, C均为常量，所以只要能测得时差At，就可得到流体流速。
，进而求得流最p。
这就是时差法。
时差法存在两方面间题:一是计算公式中包括有声速C，可拆卸螺翼式水表它受流体成分、沮度影响较大，从而给测量带来误差;另一是顺、逆传播时差At的数量级很小(约为10-’一10"9s),测量Lt，过去需用复杂的电子线路才能实现。
相差法是通过测量上述两超声波信号的相位差△lp来代替测量时间差6r的方法。
如图2.61，设顺流方向声波信号的相位为9).二“:;逆流方向声波信号的相位为T2 =则结合式(2.56)可得逆、顺流信号的相位差为式中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波流量计的测量原理介绍
超声波流量计是一种耐用的、非接触式测量污水的超声波流量计，便携式多普勒超声波流量计主要应用于城市污水处理厂、排水泵站环保检测及矿山、油田、冶金、化工、炼油、造纸、食品等行业的循环水、纸浆、矿浆、泥浆、酸碱液、化学原料、海水、城市排水、工业废水、生活污水、油水混合液等流量计量。
测量原理
便携式超声波流量计探头随仪表成对提供，实流标定后出厂。
所有标定数据、零偏及探头参数全部储存在探头内存里，与主机连接后，探头将数据发送给主机，主机会自动识别并优化工作。
便携式超声波流量计匹配所连接的探头后，用户只需输入管道和介质参数即可。
同时，仪表内置的数据库提供了大多数常用管材和介质的选项，测量时，用户还可根据状态显示了解应用情况。
全密封探头及一体式电缆确保长期可靠的工作，探头及电缆铠装层均为不锈钢材质，适用于苛刻的工业环境。
便携式超声波流量计采用独特的双uP技术，高速采样和自适应信号处理技术，即使在苛刻的测量工况下，也能可靠而稳定的工作。
应用指南
便携式超声波流量计在石油化工行业、核电行业、导热油领域有着独特的应用，并且采用了能量计算功能，可以在测量流量的同时，引入温度信号，从而获取能量参
数。
