电工学与电子技术B复习题答案
电工学与电子技术B复习题参考答案一、选择题1、一含源二端网络，测得其开路电压为100V，短路电流为10A，当外接10Ω负载电阻时，负载电流是（B）A．10A；B．５Ａ；C．１５Ａ；Ｄ．２０Ａ．２、电动势为10V、内阻为2Ω的电压源变换成电流源时，电流源的电流和内阻是（C）A．10A，2Ω；B．10A，2Ω；C．5A，2Ω；Ｄ．2A，5Ω．3、正弦交流电压u=100sin(628t+60º)V，它的频率为（A）A．100Hz；B．50Hz；C．60Hz；Ｄ．628Hz．4、一阻值为3Ω、感抗为4Ω的电感线圈接在交流电路中，其功率因数为（B）A．0.3；B．0.6；C．0.5；Ｄ．0.45、电力系统负载大部分是感性负载，要提高电力系统的功率因数常采用（B）A．串联电容补偿；B．并联电容补偿；C．串联电感补偿；Ｄ．并联电感补偿。
6、欲使放大器净输入信号削弱，应采取的反馈类型是（D）A．串联反馈；B并联反馈；C．正反馈；Ｄ．负反馈。
7、由一个三极管组成的基本门电路是（B）A．与门；B．非门；C．或门；Ｄ．异或门。
8、在脉冲门电路中，应选择（B）的三极管。
A．放大能力强；B．开关速度快；C．价格便宜；Ｄ．集电极最大耗散功率高。
9、数字集成门电路中，目前生产最多且应用最普遍的门电路是（D）A．与门；B．非门；C．或门；Ｄ．与非门。
10、在Y形联接的三相对称电路中，相电流与线电流的相位关系是（C）A．相电流超前线电流30 º；B．线电流超前相电流30 º；C．相电流与线电流同相；Ｄ．相电流超前线电流60 º。
11、在三相四线制中性点接地供电系统中，线电压指的（A）的电压。
A．相线之间；B．零线对地间；C．相线对零线间；Ｄ．相线对地间。
12、三相四线制供电的相电压为220V，则线电压为（D）A．220V；B．250V；C．311V；Ｄ．380V．13、纯电感电路中，（C）A．电流与电压同相位； B．电流与电压反相位；C．电压超前电流90 º；Ｄ．电压滞后电流90 º。
14、阻值为4Ω的电阻和容抗为3Ω的电容串联，总复数阻抗为（D）ΩA．Z=3+j4；B．Z=3-j4；C．Z=4+j3；Ｄ．Z=4-j3。
15、额定电压都为220V的40W、60W和100W三只灯泡串联在220V的电源中，它们的发热量由大到小排列为（B）A．100W、60W、40W；B．40W、60W、100W；C．100W、40W、60W；Ｄ．60W、100W、40W。
16、应用戴维南定理求含源二端网络的输入等效电阻的方法是将网络内的电动势（D）A．串联；B．并联；C．开路；Ｄ．短接。
17、用一只额定值为110V/100W的白炽灯和一只额定值为110V/40W的白炽灯串联后接到220V的电源上，当开关闭合时，（C）A．能正常工作；B．100W的灯丝烧毁；C．40W的灯丝烧毁；Ｄ．两只灯丝全烧毁。
18、有一220V/1000W的电炉，今欲接在380V的电源上使用，可串联的变阻器是（B）A．100Ω/3A；B．50Ω/5A；C．30Ω/10A；Ｄ．50Ω/3A。
19、应用叠加定理计算线性电路时，（B）A ．电压不可叠加；B ．电流可以叠加；C ．功率可以叠加；Ｄ．电压、电流和功率都可叠加。
20、工程上，电路的暂态过程从t=-0大致经过（B ）时间，就可认为到达稳定状态了。
A ．τ；B ．τ)5~3(；C ．τ10；Ｄ．∞。
21、有一正弦交流电流，其初相位︒=30ψ，初始值i O =10A ，则该电流的幅值I m 为（A ）A ．20A ；B ．14A ；C ． 10A ；Ｄ．28A 。
22、电感性负载并联电容器提高电路功率因数后，线路电流减小了，则测量用电量的瓦时计走字速度将（A ）A ．不变；B ．加快；C ．减慢；Ｄ．或快或慢。
23、正弦交流电路的视在功率的定义为（A ）A ．电压有效值与电流有效值的乘积；B ．平均功率；C ．瞬时功率的最大值；Ｄ．有功功率。
24、对半导体而言，其正确的说法是（C ）A ．P 型半导体多数载流子为空穴，所以它带正电；B ．N 型半导体多数载流子为自由电子，所以它带负电；C ．P 型半导体和N 型半导体本身都不带电；D ．在Ｎ型半导体中，空穴是多子，自由电子是少子25、在放大电路中，若测得某晶体管3个极的电位分别为9V 、4V 、3.7V ，则这3 个极分别为（A ）A ． C 、B 、E ； B ．C 、E 、B ； C ．E 、C 、B 。
26、在放大电路中，若测得某晶体管3个极的电位分别为-6V 、-2.3V 、-2V ，则这-2.3 V 的那个极为（B ）A ．集电极；B ．基极；C ．发射极。
27、在放大电路中，若测得某晶体管3个极的电位分别为6V 、1.2V 、1V ，则该管为（C ）A ．NPN 型硅管；B ． PNP 型锗管；C ．NPN 型锗管；D ． PNP 型硅管。
28、对某电路中的一个NPN 型硅管测试，测得U BE >0,U BC >0,U CE >0, 则此管工作在（B ）A ．放大区；B ．饱和区；C ．截止区。
29、对某电路中的一个NPN 型硅管测试，测得U BE <0,U BC <0,U CE >0, 则此管工作在（C ）A ．放大区；B ．饱和区；C ．截止区。
30、对某电路中的一个NPN 型硅管测试，测得U BE >0,U BC <0,U CE >0, 则此管工作在（A ）A ．放大区；B ．饱和区；C ．截止区。
31、晶体三极管的控制方式为（B ）A ．输入电流控制输出电压；B ．输入电流控制输出电流；C ．输入电压控制输出电压。
32、场效晶体管的控制方式为（C ）A ．输入电流控制输出电压；B ．输入电压控制输出电压；C ．输入电压控制输出电流。
33、射极输出器（A ）A ．有电流放大作用，没有电压放大作用；B ．有电流放大作用，也有电压放大作用；C ．没有电流放大作用，也没有电压放大作用。
34、某测量放大电路，要求输入电阻高，输出电流稳定，应引入（B ）A ．并联电流负反馈；B ．串联电流负反馈；C ．串联电压负反馈；C ．并联电压负反馈。
35、与D C B A •••相等的为（C ）A ．D CB A •••；B ．)()(DC B A +•+；C ．D C B A +++。
36、与BC A A +相等的为（B ）A ．A+B ；B ．A+BC ；C ．BC A +。
37、若1=+=AC B A Y ，则（C ）A ．ABC=001；B ．ABC=110；C ．ABC=100。
38、已知函数C B B A F +=，则它的“与非—与非”表达式为（ B ）。
A.C B B A + B. C B B A C.AB BC39、组合逻辑电路的分析是指（C ）。
A ．已知逻辑图，求解逻辑表达式的过程；B ．已知真值表，求解逻辑功能的过程；C ．已知逻辑图，求解逻辑功能的过程。
40、某电路有3个节点和7条支路，采用支路电流法求解各支路电流时，应列出KCL 方程数和KVL 方程数为（ B ）。
A ．3个KCL 和4个KVL 方程；B ．2个KCL 和5个KVL 方程；C ．2个KCL 和4个KVL 方程。
41、如图1所示的电路中，U ab 为：（ D ）A ．3V ；B ．–3V ；C ．–6V ；D ．9V ．42、如图2所示的电路中，已知U S 、U 、R ，求I 的公式为：（ A ）A ．R E U I -= ；B ．R U E I -= ；C ．R U E I +=；D ．RU E I --=． 43、如图3 所示是某电路中的一个结点，已知A 10I 1=，A 5I 2=，A 5I 3-=，则I 4为（ A ）A ． 20A ；B ． 10A ；C ． 5A ；D ． 0．44、在R —L 串联电路中，下列表达式中正确的是：（ C ）A ．L R U U U +=；B ．L X R Z +=；C ．2L 2R 2U U U +=；Ｄ.Ｓ=Ｐ+Ｑ。
45、将三相对称负载接在同一三相电源上，作星形联接时负载消耗的功率是作三角形联接时的（ D ）倍？A ． 3；B ．3；C ．31； D ．31。
46、如图4所示的晶体管，测得三电极的电位分别是V 6U 1=，V 3U 2=，V 3.2U 3=，则该晶体管的类型及各电极的名称为：（ A ）A ．NPN 型，①是集电极、②是基极、③发射极B ．PNP 型，①是发射极、②是基极、③集电极C ．NPN 型，①是集电极、②发射极、③基极D ．PNP 型，①是集电极、②发射极、③基极47、PNP 型晶体三极管处于放大状态时，各极电位关系必须满足：（ B ）A ．U C >UB >U E ； B ．UC <U B <U E ； C ．U C > U E > U B ；48、家用单相三孔插座口常标有L 和N 字样，N 代表的含义是（ C ）A.火线；B.地线；C.零线；D.保护地线.49、已知流过某负载的电流为)45t 314sin(222i ︒-= A ，负载两端的电压为)22t 314sin(2220u ︒-=V ，该负载的性质是：（ A ）A ．感性；B ．容性；C ．电阻性；D ．纯电感电路．50、共集电极放大电路的电压放大倍数Au( B )A ．大于1；B ．小于并接近1 ；C ．等于1 ；D ．远大于1．51、一个输出电压几乎不变的设备，有载运行。
当负载增加时，是指（C ）。
A ．负载电阻越来越大；B ．负载功率越来越小；C ．电源输出电流越来越大。
52、P 型半导体中的多数载流子是（ B ）A ．自由电子；B ．空穴；C ．正离子。
二、判断题1．任何电流源都可转换成电压源。
（N ）2．三相对称负载作Δ联接，若每相负载的阻抗为10Ω，接在线电压为380V 的三相交流电路中，则电路的线电流为38A 。
（N ）3．若开环电压放大倍数A uo =2×105用分贝表示，等于100分贝。
（N ）4．三相△形联接的电路中，线电流是指流过相线中的电流。
( Y )5．对用电器来说，提高功率因数就是提高用电器的效率。
（N ）6．锗二极管的导通电压是0.3伏（ Y ）。
7．电容元件对直流电而言可视为开路（Y ）8．电感元件对直流电而而言可视为短路（Y ）9．饱和失真是由于静态工作点Q 太高（Y ）10．截止失真是由于静态工作点Q 太低（Y ）11.并联后的总电阻值小于并联中任一电阻值。
( Y )12.电路中每一段不分支的电路称为支路。
14版电工及电子技术基础B习题册
R1 A
R2
R5
S
R3
R4 B
1-8：图示电路中，已知：US=9V，IS =3A，R1 = 3Ω，R2 = 6Ω。试用支路电流法求电流I1和 I2。计算各元 件的功率，并说明哪个元件是电源。
.
+ US
I2
IS
I1
R2
. R1
1-9：电路如图所示，E=12V，R1=R2=R3=R4，Uab=10V,若将理想电压源除去后，试问这时Uab 等于多少？
4-8：图中电源线电压Ul＝380V。（1）如果图中各相负载的阻抗都等于10Ω，是否可以说负载对称？（2）试 求各相电流，并用电压与电流的相量图计算中线电流。如果中线电流的正方向选得同电路图上所示的方向 相反，则结果有何不同？（3）试求三相平均功率P。
iA
A
iN
N
iB
B
C
iC
RA
XL XC
(13)
电工学B习题册－电动机
R1
+ US
R2
A.
R3
.
IS
.B
R
(4)
1-12：图示电路中，已知：R1=R2=5Ω，R3=4Ω，R4=6Ω，US=15V，IS=6A。用戴维宁定理求A，B两点间的等效 电压源。
R1 IS
.
R3
R2
.
. +
A
US
R4
.
B
1-13：分别用戴维宁定理和诺顿定理求电阻RL上的电流IL。。
8Ω
RS R3 4Ω
求B相和C相灯泡上的电压。
4-3：三相对称星形负载的电流和线电压的相量图如图所示。已知线电压为380V，电流为10A。求每相负载的 等效阻抗及每相的功率因数。

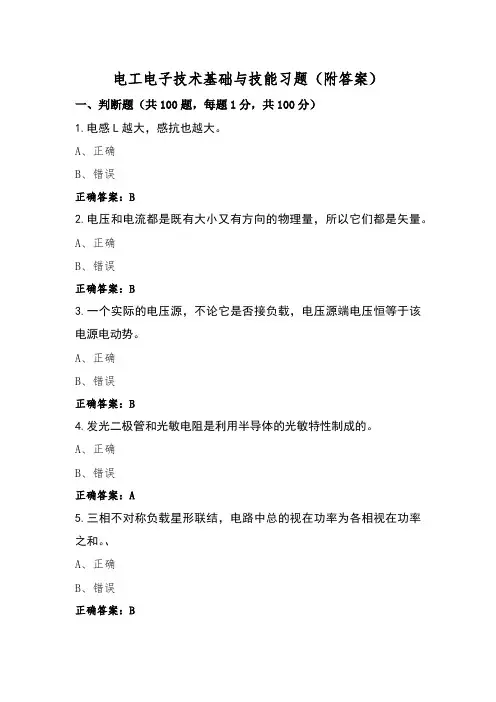

电工电子技术基础与技能习题(附答案)
电工电子技术基础与技能习题（附答案）一、判断题（共100题，每题1分，共100分）1.电感L越大，感抗也越大。
A、正确B、错误正确答案：B2.电压和电流都是既有大小又有方向的物理量，所以它们都是矢量。
A、正确B、错误正确答案：B3.一个实际的电压源，不论它是否接负载，电压源端电压恒等于该电源电动势。
A、正确B、错误正确答案：B4.发光二极管和光敏电阻是利用半导体的光敏特性制成的。
A、正确B、错误正确答案：A5.三相不对称负载星形联结，电路中总的视在功率为各相视在功率之和。
、A、正确B、错误正确答案：B6.交流电路中，容抗体现了电容对交流电流的阻碍作用。
A、正确B、错误正确答案：A7.任一瞬时从电路中某点出发，沿回路绕行一周回到出发点，电位不会发生变化。
A、正确B、错误正确答案：A8.三相四线制供电系统一相负载断开，其他相电压不变。
A、正确B、错误正确答案：A9.所谓触头的常开和常闭是指电磁系统通电动作后的触点状态。
A、正确B、错误正确答案：B10.差动电路的共模电压放大倍数越大越好，而差模电压放大倍数越小越好。
A、正确B、错误正确答案：B11.最大值相等，频率相同，相位互差120度的三个正弦电动势，称为三相对称电动势。
A、正确B、错误正确答案：A12.异步电动机按电源相数可分为单相异步电动机和三相异步电动机两类。
A、正确B、错误正确答案：A13.三相四线制系统的中线电流通常不为零，为了防止中线电流过大，中线上应装熔断器。
A、正确B、错误正确答案：B14.就安全用电的内涵而言，它既是科学知识，又是专业技术，还是一种制度。
A、正确B、错误正确答案：A15.接触器的电磁线圈通电时，常开触点先闭合，常闭触点再断开。
A、正确B、错误正确答案：B16.端电压超前电流的交流电路一定是纯感性电路。
A、正确B、错误正确答案：B17.通常照明电路中灯开得越多，总的负载电阻就越大。
A、正确B、错误正确答案：B18.十进制数25用8421BCD码表示时，高位的bcd码是0010，低位的是0101。

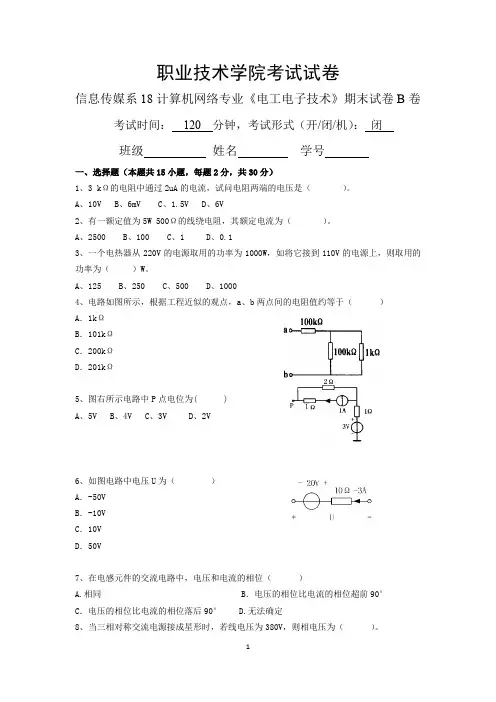

电子电工期末考试B卷及答案
职业技术学院考试试卷信息传媒系18计算机网络专业《电工电子技术》期末试卷B卷考试时间：120 分钟，考试形式（开/闭/机）：闭班级姓名学号一、选择题（本题共15小题，每题2分，共30分）1、3 kΩ的电阻中通过2uA的电流，试问电阻两端的电压是（）。
A、10VB、6mVC、1.5VD、6V2、有一额定值为5W 500Ω的线绕电阻，其额定电流为（）。
A、2500B、100C、1D、0.13、一个电热器从220V的电源取用的功率为1000W，如将它接到110V的电源上，则取用的功率为（）W。
A、125B、250C、500D、10004、电路如图所示，根据工程近似的观点，a、b两点间的电阻值约等于（）A．1kΩB．101kΩC．200kΩD．201kΩ5、图右所示电路中P点电位为( )A、5VB、4VC、3VD、2V6、如图电路中电压U为（）A．-50VB．-10VC．10VD．50V7、在电感元件的交流电路中，电压和电流的相位（）A.相同 B．电压的相位比电流的相位超前90°C．电压的相位比电流的相位落后90° D.无法确定8、当三相对称交流电源接成星形时，若线电压为380V，则相电压为（）。
A.380/3V D.380V9、我国通常应用的交流电工频为（）Hz。
A.50 B．60 C．110 D.22010、交流铁心线圈，当线圈匝数N增加一倍，则磁通 将( ) 。
A、增大B、减小C、不变D、以上都不正确11、关于提高功率因数的说法，正确的是（）A、在感性负载上并联电感可以提高功率因数B、在感性负载上并联电容可以降低功率因数C、在感性负载上并联电容可以提高功率因数D、以上都不对12、二极管两端加上正向电压时（）A 一定导通B 超过死区电压才导通C 超过0.7V才导通D 超过0.3V才导通13、就放大作用而言，射极输出器是一种 ( )。
A、有电流放大作用而无电压放大作用的电路B、有电压放大作用而无电流放大作用的电路C、电压和电流放大作用均没有的电路D、以上都不对14、触发器输出的状态取决于 ( )。

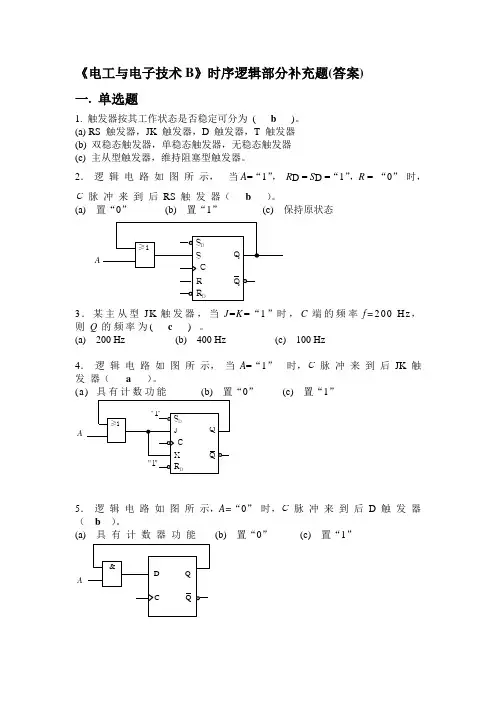

电工与电子技术B补充题答案
《电工与电子技术B》时序逻辑部分补充题(答案)一.单选题1. 触发器按其工作状态是否稳定可分为( b )。
(a) RS 触发器，JK 触发器，D 触发器，T 触发器(b) 双稳态触发器，单稳态触发器，无稳态触发器(c) 主从型触发器，维持阻塞型触发器。
2．逻辑电路如图所示，当A=“1”，R D = S D =“1”，R = “0”时，C脉冲来到后RS 触发器（b）。
(a) 置“0”(b) 置“1”(c) 保持原状态A3．某主从型JK触发器，当J=K=“1”时，C端的频率f=200 Hz，则Q的频率为( c) 。
(a) 200 Hz(b) 400 Hz(c) 100 Hz4．逻辑电路如图所示，当A=“1”时，C脉冲来到后JK 触发器（a）。
(a) 具有计数功能(b) 置“0”(c) 置“1”A5．逻辑电路如图所示，A=“0”时，C脉冲来到后D 触发器（b）。
(a) 具有计数器功能(b) 置“0”(c) 置“1”A6. 逻辑电路如图所示，分析C 的波形，当初始状态为“0”时，t1 的瞬间输出Q为（ b ）。
(a) “0”(b) “1”(c) 不变Ct17. 时序逻辑电路与组合逻辑电路的主要区别是（ c ）。
(a) 时序电路只能计数，而组合电路只能寄存(b) 时序电路没有记忆功能，组合电路则有(c) 时序电路具有记忆功能，组合电路则没有8. 移位寄存器与数码寄存器的区别是（ a ）。
(a) 前者具有移位功能，后者则没有(b) 前者不具有移位功能，后者则有(c) 两者都具有移位功能和计数功能二.填空题1. 触发器输出的状态取决于当时的输入和电路的原状态。
2．逻辑电路如图所示，A=“1”，C脉冲来到后JK 触发器翻转。
A3. 逻辑电路如图所示，分析C 的波形，当初始状态为“1”时，t1 的瞬间输出Q为“0”态。
Ct 14． 逻 辑 电 路 如 图 所 示，A=“1” 时，C 脉 冲 来 到 后 D 触 发 器Q 为 “1”态。
电工学B考试题123
一、 填空题1. 任何一个完整的电路都必须有电源 、 负载 和 中间环节 3 个基本部分组成。
具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。
电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进 行传递、存储和处理。
2.从耗能的观点上来讲，电阻元件为 耗能 元件，电感和电容元件为 储能 元件3.电路图上表示的电流，电压方向称为 参考方向 假定某原件是负载时，该元件两端的电压和通过原件的电流方向为 关系参考 方向。
2. 反映实际电路器件耗能电磁特性的理想电路元件是电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元 件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件。
IU S3.R0 、端电压 U ＝ 0时，此种状态称作短路 ，这电路有 通路 、 开路 和 短路 三种工作状态。
当电路中电流 种情况下电源产生的功率全部消耗在 内阻 上。
4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。
1. 表征正弦交流电振荡幅度的量是它的最大值 ；表征正弦交流电随时间变化快慢程度的量是 角频率 ω ；表征正弦交流电起始位置时的量称为它的 初相 。
三者称为正弦量的 三要素 。
2. 三相异步电动机主要由 定子 和 转子 两大部分组成。
电机的铁心是由相互绝缘的 硅钢 片叠压制成。
电动机的定子绕组可以联接成 三角形 或 星形 两种方式。
2. 电阻元件上任一瞬间的电压电流关系可表示为u = iR ；电感元件上任一瞬间的电压电流关系可以表示为u Ldii Cdu CL；电容元件上任一瞬间的电压电流关系可以表示为Cdt。
由上述三个关系式可得，电阻 元件为即时元dt件； 电感 和 电容 元件为动态元件。
3. 在 RLC 串联电路中，已知电流为5A ，电阻为 30Ω ，感抗为 40Ω，容抗为 80Ω ，那么电路的阻抗为 50Ω ，该电路为 容 性电路。
电工电子技术b复习题答案
电工电子技术b复习题答案一、选择题1. 在电路中，电压和电流的关系是（）。
A. 电压决定电流B. 电流决定电压C. 电压和电流无关D. 电压和电流相互独立答案：A2. 欧姆定律的数学表达式是（）。
A. V = IRB. I = V/RC. R = V/ID. V = I + R答案：A3. 交流电的有效值与峰值之间的关系是（）。
A. 有效值等于峰值B. 有效值等于峰值的1/√2倍C. 有效值等于峰值的√2倍D. 有效值与峰值无关答案：B二、填空题1. 电路中的功率因数是指电路中实际功率与视在功率的比值，用符号____表示。
答案：cosφ2. 电容器的单位是____，符号为F。
答案：法拉3. 半导体材料的导电性介于导体和绝缘体之间，常见的半导体材料有硅和____。
答案：锗三、简答题1. 简述三相电路中星形接法和三角形接法的区别。
答案：星形接法是指三相电路的三个绕组首尾相连，形成一个闭合回路，而三角形接法则是三个绕组首尾相连，形成一个三角形。
星形接法的中性点可以接地，而三角形接法没有中性点。
2. 什么是基尔霍夫电压定律（KVL）？答案：基尔霍夫电压定律是指在任何闭合回路中，沿回路的电压之和等于零。
该定律适用于任何电路，无论其复杂程度如何。
四、计算题1. 已知电路中电阻R1=10Ω，R2=20Ω，串联后接在电压为12V的电源上，求电路中的总电阻和电流。
答案：总电阻R=R1+R2=10Ω+20Ω=30Ω；电流I=U/R=12V/30Ω=0.4A。
2. 一个电容器的电容为4μF，接在频率为50Hz的交流电源上，求该电容器的电抗。
答案：电抗Xc=1/(2πfC)=1/(2π×50Hz×4×10^-6F)≈79.6Ω。
《电工学-电子技术B》习题解答
《电子技术》习题与解答第二章：半导体二极管和三极管、第三章：基本放大电路一、单项选择题*1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ C ）A 、正、反向电阻相等B 、正向电阻大，反向电阻小C 、反向电阻比正向电阻大很多倍D 、正、反向电阻都等于无穷大 *2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V ，当U i =3V 时，则U 0的值( D )。
A 、不能确定B 、等于0C 、等于5VD 、等于3V**3．半导体三极管是具有( B )PN 结的器件。
A 、1个 B 、2个 C 、3个 D 、4个5．晶体管的主要特性是具有（ D ）。
A 、单向导电性B 、滤波作用C 、稳压作用D 、电流放大作用 *6．稳压管的稳压性能是利用PN 结的（ D ）。
A 、单向导电特性 B 、正向导电特性 C 、反向截止特性 D 、反向击穿特性8．对放大电路进行动态分析的主要任务是（ C ） A 、确定静态工作点QB 、确定集电结和发射结的偏置电压C 、确定电压放大倍数A u 和输入、输出电阻r i ，r 0D 、确定静态工作点Q 、放大倍数A u 和输入、输出电阻r i ，r o *9．射极输出器电路如题9图所示，C 1、C 2足够大，对输入的交流信号u 可视作短路。
则输出电压u 0与输入电压u i 之间的关系是( B )。
A 、两者反相，输出电压大于输入电压B 、两者同相，输出电压小于且近似等于输入电压C 、两者相位差90°，且大小相等D 、两者同相，输出电压大于输入电压 *11．在共射极放大电路中，当其他参数不变只有负载电阻R L 增大时，电压放大倍数将( B )A 、减少B 、增大C 、保持不变D 、大小不变，符号改变 13．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，这种处理方法是( A )。
题2图题9图A 、正确的B 、不正确的C 、耦合电容视为短路是正确的，直流电源视为短路则不正确。
电工电子技术B复习题
电工电子技术B 复习题一、填空题1. PN 结在（正向）时导通，（反向）时截止，这种特性称为（单向导电性）。
2. 某处于放大状态的三极管，测得三个电极的对地电位为U 1=-9V ，U 2=-6V ，U 3=-6.2V ，则电极（U3）为基极，（U1）为集电极，（U2） 为发射极，为（PNP ）型管。
3. 三极管工作在放大区时，发射结为（正向）偏置，集电结为（反向）偏置。
4. 某放大电路中，测得三极管三个电极的电流为I A =2mA ，I B =0.04m A ，I C =2.04mA ， 则电极（I B ）为基极，（I A ）为集电极，（I C ）为发射极； =β（50）。
5. 负反馈虽然使放大器的放大倍数下降，但能（提高）放大倍数的稳定性，（展宽）通频带，（减小）非线性失真，（改变）放大器的输入、输出电阻。
6. 集成运放用作电压比较器时，应工作于（开）环状态或引入（正）反馈。
7. (10001001)2=( 89)16= (137)10=(211 )8。
8. 对十个信号进行编码，则转换成的二进制代码至少应有 （4） 位。
9. 1个触发器可以记忆 （1）位二进制信息， 1个触发器的稳定状态有(0) 和 (1)状态。
10. 555定时器构成的单稳态触发器有（1）个稳态、构成的多谐振荡器有（0）个稳态。
11. 二极管在（正向 ）时导通，（反向）时截止，这种特性称为（单向导电性 ）。
12. 某处于放大状态的三极管，测得三个电极的对地电位为U 1=6.7V ，U 2=6V ，U 3=9V ，则电极（U1 ）为基极，（U3）为集电极，（U2）为发射极，为（ NPN ）型管。
13. 三极管工作在饱和状态时，发射结为（ 正向）偏置，集电结为（正向 ）偏置。
14. 某放大电路中，测得三极管三个电极的电流为I C =2mA ，I A =0.04m A ， I B =2.04mA ，则电极（ I A ）为基极，（I C ）为集电极，（ I B ）为发射极； =β（50）。
电工学与电子学_习题集(含答案)
《电工学与电子学》课程习题集一、单选题1. B2. B3. A4. A5. A1.电流的真实方向是（）。
A从电源正极流出来的方向 B正电荷移动的方向C从电源负极流出来的方向 D负电荷移动的方向2.电压的真实方向是（）。
A从高电压到低电压方向 B 高电位指向低电位方向C从正极指向负极的方向 D 不确定3.电源电动势的实际方向是（）。
A 从低电位指向高电位 B从高电位指向低电位方向C 从电源正极指向负极的方向D 不确定4.直流电路如图所示，E=15V，I k=5A,R=5Ω，电压源E的工作状况是( )。
A吸收功率30W B发出功率30WC吸收功率75W D发出功率75W5.图示电路中，A、B端电压U=（）。
A -2VB -1VC 2VD 3V7. A8. A9. A10. C6.某元件两端的电压、电流如下图所示，则此元件的功率为（）。
A P=6W，吸收电功率B P=6W，发出电功率C P=-6W，吸收电功率D P=-6W，发出电功率7.在直流电路的计算中，若选择了某一方向为电流的参考方向。
求解出来的电流或电压是正值。
则表示参考方向与实际方向（）。
A相同 B相反 C不一定8.在直流电路的计算中，若选择了某一方向为电流的参考方向。
求解出来的电流或电压是负值。
则表示参考方向与实际方向（）。
A相反 B相同 C不一定9.在列写回路电压方程时，若选择了电路图中电流的参考方向。
问：电压、电动势的方向应（）。
A 与电流的参考方向一致 B电压与电流一致，电动势与电流相反C 与电流的参考方向相反D 以上均不是10.下图所示电路中I为( )A 2AB 3AC 5AD 8A11. D12. D13. B15. C11. 任何一个有源二端线性网络的戴维南等效电路是( )A 一个理想电流源和一个电阻的并联电路B 一个理想电流源和一个理想电压源的并联电路C 一个理想电压源和一个理想电流源的串联电路D 一个理想电压源和一个电阻的串联电路12. 下面关于理想电压源说法错误的是（ ）。
(完整版)《电工学(电子技术)》试卷及答案
《电工学（电子技术）》试卷及答案一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内(本大题分13小题，每小题2分，共26分。
1、(本小题2分)二极管的死区电压随环境温度的升高而（）。
(a) 增大(b) 不变(c) 减小2、(本小题2分)一接线有错误的放大电路如图所示，该电路错误之处是（）。
(a) 电源电压极性接反(b) 基极电阻RB 接错(c) 耦合电容C1，C2 极性接错3、(本小题2分)分压式偏置单管放大电路的发射极旁路电容CE因损坏而断开，则该电路的电压放大倍数将（）。
(a) 增大(b) 减小(c) 不变4、(本小题2分)电路如图所示，电阻RE引入的反馈为（）。
(a) 串联电压负反馈(b) 串联电流负反馈(c) 并联电压负反馈(d) 串联电压正反馈5、(本小题2分)理想运算放大器的两个输入端的输入电流等于零，其原因是（）。
(a) 同相端和反相端的输入电流相等而相位相反(b) 运放的差模输入电阻接近无穷大(c) 运放的开环电压放大倍数接近无穷大6、(本小题2分)运算放大器电路如图所示，欲构成反相比例运算电路，则虚线框内应连接( )。
(a) 电阻元件(b) 电感元件(c) 电容元件7、(本小题2分)电路如图所示，运算放大器的电源电压为12V，稳压管的稳定电压为8V，正向压降为0.6 V，当输入电压ui=-1V 时，则输出电压uO等于( )。
(a) - 12 V (b) 0.7V (c) -8V8、(本小题2分)在单相桥式整流电路中，所用整流二极管的数量是（）。
(a) 一只(b) 四只(c) 二只9、(本小题2分)直流电源电路如图所示，用虚线将它分成了五个部分，其中稳压环节是指图中（）。
(a)（2）(b)（3）(c) (4) (d) ( 5 )10、(本小题2分)电路如图所示，该电路的名称是（）。
(a) 单相桥式整流电路(b) 单相全波整流电路(c) 单相半波整流电路11、(本小题2分)由开关组成的逻辑电路如图所示，设开关A、B分别有如图所示为"0"和"1"两个状态，则电灯亮的逻辑式为( )。
