《地基基础》课程设计任务
地基基础课程设计任务书一、设计目的通过地基基础课程设计把土力学与地基基础课程所学的知识与所学的结构课程知识有机的联系起来，把所学的专业知识应用到实际工程，是解决实际工程问题的实践性教学环节。
通过对一般地质条件下的混合结构条形基础的设计，培养学生独立思考问题，综合运用所学知识，查阅有关资料和应用现行规范的能力。
二、设计题目：混合结构房屋浅基础设计。
三、设计依据⑴建筑平、剖面图及工程做法该建筑为某校四层混合结构家属住宅楼，楼盖与屋盖为C20现浇钢筋混凝土结构，内墙为双面抹灰的24粘土实心砖墙，外墙为外清水内抹灰的37墙。
钢筋混凝土现浇楼板厚100mm ，楼梯为现浇板式楼梯，每层均设有240 mm ×240 mm 截面的圈梁。
⑵工程地质条件（可由下表中任选一种）层数指标项目 方案一 方案二 首层土名杂填土 耕土 土工指标 γ＝15.7kN/m 3E S ＝2.6MPaγ＝17kN/m 3 E S ＝3MPa厚度 0.9m 0.6m 二层土名粉质粘土 粉土 土工指标 f k ＝150kPa γ＝19.2kN/m 3 E S ＝10MPaf k ＝160kPa γ＝19kN/m 3 E S ＝10MPa厚度 3m 2m 三层土名淤泥质粘土 淤泥质粘土 土工指标 f k ＝96kPa γ＝17.3kN/m 3 E S ＝2.4MPaf k ＝90kPa γ＝16.5kN/m 3 E S ＝2.4MPa地下水位1.8m1.5m⑶气象条件该地区标准冻结深度为800mm。
⑷均布活荷载标准值屋面均布活荷载值：0.7 kN/m2屋面雪荷载值：0.3 kN/m2楼面均布活荷载值：1.5 kN/m2楼梯均布活荷载值：2.0 kN/m2楼梯间恒载：近似为3.5 kN/m2四、任务⑴确定基础埋深；⑵统计上部荷载；⑶验算地基基础强度指标；⑷绘制基础平面图及断面图。
五、要求⑴完成①、⑨、○A轴线的基础计算工程并绘制施工图；⑵计算书一份，既有计算过程且应将有关数据与成果表格化，要求书写工整，含目录与页数。

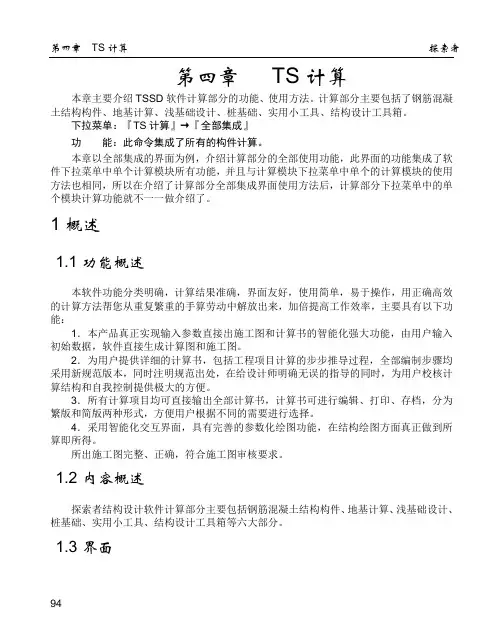

TSSD2008 使用手册-4
第四章TS计算本章主要介绍TSSD软件计算部分的功能、使用方法。
计算部分主要包括了钢筋混凝土结构构件、地基计算、浅基础设计、桩基础、实用小工具、结构设计工具箱。
下拉菜单：『TS计算』→『全部集成』功能：此命令集成了所有的构件计算。
本章以全部集成的界面为例，介绍计算部分的全部使用功能，此界面的功能集成了软件下拉菜单中单个计算模块所有功能，并且与计算模块下拉菜单中单个的计算模块的使用方法也相同，所以在介绍了计算部分全部集成界面使用方法后，计算部分下拉菜单中的单个模块计算功能就不一一做介绍了。
1 概述1.1 功能概述本软件功能分类明确，计算结果准确，界面友好，使用简单，易于操作，用正确高效的计算方法帮您从重复繁重的手算劳动中解放出来，加倍提高工作效率，主要具有以下功能：1．本产品真正实现输入参数直接出施工图和计算书的智能化强大功能，由用户输入初始数据，软件直接生成计算图和施工图。
2．为用户提供详细的计算书，包括工程项目计算的步步推导过程，全部编制步骤均采用新规范版本，同时注明规范出处，在给设计师明确无误的指导的同时，为用户校核计算结构和自我控制提供极大的方便。
3．所有计算项目均可直接输出全部计算书，计算书可进行编辑、打印、存档，分为繁版和简版两种形式，方便用户根据不同的需要进行选择。
4．采用智能化交互界面，具有完善的参数化绘图功能，在结构绘图方面真正做到所算即所得。
所出施工图完整、正确，符合施工图审核要求。
1.2 内容概述探索者结构设计软件计算部分主要包括钢筋混凝土结构构件、地基计算、浅基础设计、桩基础、实用小工具、结构设计工具箱等六大部分。
1.3 界面9495 本软件主界面分为四个区，如图4-1.1。
图4-1.1计算部分全部集成界面主界面四个区都可调整大小，其主要功能为：1区：计算项目主菜单区，包括所有计算项目，提供三种界面目录形式：竖状、树形、条状，由用户自由选择。
2区：计算项目简要说明。
3区：列表区，符合大工程概念，可对计算项目进行分类、排序、查看计算结果，便于用户为同一工程统一保留、打印计算书。
基础计算书——精选推荐
基础计算书塔吊基础计算书⼀. 概况及参数采⽤⼀台德英5512（QTZ80）型塔吊，采⽤浅基础，基础尺⼨为6000mmx6000mmx1350mm。
持⼒层为第2层⽼⼟层，地基承载⼒特征值80kpa。
⼆. 塔吊基础承台顶⾯的反⼒表中：Fv为垂直⼒（KN），Fh为⽔平⼒（KN），M1、M2为两个⽅向的倾覆⼒矩（KN.m），Mk为扭矩（KN.m）。
根据荷载参数，⾮⼯作状况下最不利，⽤该⼯况验算。
三．基础验算⾮⼯作状态45度1柱下扩展基础： J-11.1⼯程名称：⼯程⼀1.2地基承载⼒特征值1.2.1计算公式：《建筑地基基础设计规范》（GB 50007－2011）f a＝ f ak + ηb·γ·(b - 3) + ηd·γm·(d - 0.5) （基础规范式 5.2.4）地基承载⼒特征值 f ak＝ 80kPa；基础宽度的地基承载⼒修正系数ηb＝ 0；基础埋深的地基承载⼒修正系数ηd＝ 1；基础底⾯以下⼟的重度γ＝ 18kN/m ，基础底⾯以上⼟的加权平均重度γm＝ 18kN/m ；基础底⾯宽度 b ＝ 6m；基础埋置深度 d ＝ 1m1.2.2 f a＝ 80+0*18*(6-3)+1*18*(1.35-0.5) ＝ 95.3kPa修正后的地基承载⼒特征值 f a＝ 95.3kPa1.3基本资料1.3.1结构构件的重要性系数γ0＝ 01.3.2基础底⾯宽度 b ＝ 6500mm （X ⽅向），底⾯长度 l ＝ 6500mm （Y ⽅向）；基础根部⾼度 H ＝ 1400mm1.3.3柱截⾯⾼度 h c＝ 1600mm （X ⽅向），柱截⾯宽度 b c＝ 1600mm （Y ⽅向）1.3.4柱与基础交接处的截⾯⾯积X ⽅向截⾯⾯积 A cb＝ h1·b + (b + h c + 2*0.05)(H - h1) / 2 ＝ 8.1mY ⽅向截⾯⾯积 A cl＝ h1·l + (l + b c + 2*0.05)(H - h1) / 2 ＝ 8.1m1.3.5基础宽⾼⽐柱与基础交接处宽⾼⽐： (b - h c) / 2H ＝ 1.6； (l - b c) / 2H ＝ 1.61.3.6基础相对于柱局部坐标系的旋转⾓度α＝ 45°1.3.7混凝⼟强度等级为 C35， f c＝ 16.72N/mm ， f t＝ 1.575N/mm1.3.8钢筋抗拉强度设计值 f y＝ 360N/mm ；纵筋合⼒点⾄截⾯近边边缘的距离 a s＝ 60mm 1.3.9纵筋的最⼩配筋率ρmin＝0.15%1.3.10荷载效应的综合分项系数γz＝ 1.35；永久荷载的分项系数γG＝ 1.351.3.11基础底⾯积 A ＝ l·b ＝ 6.5*6.5 ＝ 42.25m基础体积 V c＝ A b·H ＝ 42.25*1.4 ＝ 59.15m1.3.12基础⾃重及基础上的⼟重基础混凝⼟的容重γc＝ 25kN/m ；基础顶⾯以上⼟的重度γs＝ 18kN/m ，顶⾯上覆⼟厚度 d s＝ 0mG k＝ V c·γc + (A - b c·h c)·d s·γs＝ 1479kN基础⾃重及其上的⼟重的基本组合值 G ＝γG·G k＝ 1997kN1.3.13基础上的附加荷载标准值 F k' ＝ 0kN1.4基础底⾯控制内⼒N k --------- 相应于荷载效应标准组合时，柱底轴向⼒值（kN）；F k --------- 相应于荷载效应标准组合时，作⽤于基础顶⾯的竖向⼒值（kN）；F k＝ N k + F k'V xk、V yk -- 相应于荷载效应标准组合时，作⽤于基础顶⾯的剪⼒值（kN）；M xk'、M yk'-- 相应于荷载效应标准组合时，作⽤于基础顶⾯的弯矩值（kN·m）；M xk、M yk --- 相应于荷载效应标准组合时，作⽤于基础底⾯的弯矩值（kN·m）；M xk＝ (M xk' - V yk·H)·Cosα + (M yk' + V xk·H)·SinαM yk＝ (M yk' + V yk·H)·Cosα - (M xk' - V yk·H)·SinαF、M x、M y -- 相应于荷载效应基本组合时，竖向⼒、弯矩设计值（kN、kN·m）；F ＝γz·F k、 M x＝γz·M xk、 M y＝γz·M yk1.4.1 Nk ＝ 469； M xk'＝ 0，M yk'＝ 1890； Vxk ＝ 79，Vyk ＝ 0F k＝ 469； M xk＝ 1337，M yk＝ 1337F ＝ 586； M x＝ 1671，M y＝ 16711.5相应于荷载效应标准组合时，轴⼼荷载作⽤下基础底⾯处的平均压⼒值p k＝ (F k + G k) / A （基础规范式 5.2.2-1）p k＝ (469+1479)/42.25 ＝ 46.1kPa ≤ f a＝ 95.3kPa，满⾜要求。
土木工程毕业设计最终模板(计算书)
前 言本毕业设计说明书是本科高等学校土木工程专业本科生毕业设计的说明书，本说明书全部内容共分十四章，这十四章里包含了荷载汇集、水平作用下框架内力分析、竖向作用下框架内力分析、以及框架中各个结构构件的设计等，这些内容容纳了本科生毕业设计要求的全部内容，其中的计算方法都来自于本科四年所学知识，可以说是大学四年所学知识的一个很好的复习总结 同时也是培养能力的过程。
本毕业设计说明书根据任务书要求以及最新相关规范编写，内容全面、明确，既给出了各类问题解决方法的指导思想，又给出了具体的解决方案，并且明确地给出了各类公式及符号的意义和必要的说明。
本说明书概念清晰、语言流畅，每章都有大量的计算表格，并且对重点说明部分配置图解。
应该说本说明书很好地完成了本次毕业设计的任务要求、达到了本次毕业设计的预定目标。
第一章方案论述建筑方案论述设计依据依据土木工程专业 届毕业设计任务书。
遵照国家规定的现行相关设计规范。
设计内容、建筑面积、标高（ ）本次设计的题目为“彩虹中学教学楼”。
该工程位于沈阳市，为永久性建筑，建筑设计使用年限 年，防火等级二级。
（ ）本建筑结构为五层，层高均为 。
建筑面积： ，占地面积： 。
（ ）室内外高差 ，室外地面标高为 。
房间构成和布置（ ）房间构成本工程为一所中学教学楼，根据教学楼的功能要求，此次设计该教学楼共包括 个普通教室， 个 人合班教室， 个教师办公室，计算机室，语音室，物理实验室、电话总机室各 个， 个会议室，资料室，教师休息室，学生会办公室等配套房间若干个，以及配套的卫生间若干个。
（ ）房间布局充分考虑教学楼各种房间在功能和面积等方面的不同，尽量做到功能分区清晰，各功能分区之间联系紧密，以及结构布置合理等，在设计中主要注意了以下几点：①教室（包括普通教室和合班教室）布置在教学楼的阳面。
②语音教室以及录音室等需要安静环境的教室布置在教学楼相对较为偏僻的地方。
③充分考虑实验室办公室，实验准备室和实验室的紧密联系，各类实验室都设置了配套的教师办公室，实验准备室以及实验储藏室。
基础工程课程设计计算书
基础工程课程设计计算书1.1 选择桩型、桩端持力层、承台埋深1．选择桩型因框架跨度大而且不均匀，柱底荷载大，不宜采用浅基础。
根据施工场地、地基条件以及场地周围的环境条件，选择桩基础。
因钻孔灌注桩泥水排泄不便，为了减小对周围环境的污染，采用静压预制桩，这样可较好地保证桩身质量，并在较短施工工期完成沉桩任务，同时，当地的施工技术力量、施工设备及材料供应也为采用静压桩提供了可能性。
2．选择桩的几何尺寸及承台埋深依据地基土的分布，第④层土是较合适的桩端持力层。
桩端全断面进人持力层1.50(>2d)。
承台底进人第②层土0.5m ，所以承台埋深为2.0m ，桩基的有效桩长即为24.5m 。
桩截面尺寸选用450mm × 450mm ，由施工设备要求，桩分为两节，上段长l2m ，下段长l2.5m(不包括桩尖长度在内)，实际桩长比有效桩长大lm ，这是考虑持力层可能有一定，的起伏以及桩需嵌入承台一定长度而留有的余地。
桩基及土层分布示意图见图10-17。
1.2 确定单桩极限承载力标准值本设计属二级建筑桩基，采用经验参数法和静力触探法估算单桩极限承载力标准值。
根据单桥探头静力触探资料户，按图10-1确定桩侧极限阻力标准值： 1000s p kPa <时，0.05sk a q p = 1000a p kPa <时，0.0525sk a q p =+桩端阻力的计算公式为()1212skp sk p as as p p p p ααβ'==+ 根据桩尖人土深度(H =24.5m)，由表10-2取桩端阻力修正系数0.83P α=；1sk p 为桩端全断面以上8倍桩径范围内的比贯人阻力平均值，计算时，由于桩尖进人持为层深度较浅，并考虑持力层可能的起伏，所以这里不计持力层土的1sk p ，2sk p 为桩端全断面以下4倍桩径范围内的比贯人阻力平均值，故1860sk p kPa =，23440sk p kPa =；β为折减系数，因为21/5sk sk p p <，取1β=。
浅基础设计指导书
《土力学与地基基础》课程设计第一部分墙下条形基础课程设计一、墙下条形基础课程设计任务书（一）设计题目某教学楼采用毛石条形基础，教学楼建筑平面如图1所示，试设计该基础。
图1 建筑平面图（二）设计资料⑴工程地质条件如图2所示。
图2工程地质剖面图⑵室外设计地面-0.6m，室外设计地面标高同天然地面标高。
⑶由上部结构传至基础顶面的竖向力值分别为外纵墙∑F1K=558.57kN，山墙∑F2K=168.61kN，横墙∑F3K=162.68kN，纵墙∑F4K=1533.15kN。
⑷基础采用M5水泥砂浆砌毛石，标准冻深为1.2m。
（三）设计容⑴荷载计算（包括选计算单元、确定其宽度）。
⑵确定基础埋置深度。
⑶确定地基承载力特征值。
⑷确定基础的宽度和剖面尺寸。
⑸软弱下卧层强度验算。
⑹绘制施工图（平面图、详图）。
（四）设计要求⑴计算书要求书写工整、数字准确、图文并茂。
⑵制图要求所有图线、图例尺寸和标注方法均应符合新的制图标准，图纸上所有汉字和数字均应书写端正、排列整齐、笔画清晰，中文书写为仿宋字。
二、墙下条形基础课程设计指导书（一）荷载计算1.选定计算单元对有门窗洞口的墙体，取洞口间墙体为计算单元；对无门窗洞口的墙体，则可取1m 为计算单元（在计算书上应表示出来）。
2.荷载计算计算每个计算单元上的竖向力值（已知竖向力值除以计算单元宽度）。
（二）确定基础埋置深度dGB50007-2002规定d min=Z d-h max或经验确定d min=Z0+（100~200）mm。
式中Z d——设计冻深，Z d= Z0·ψzs·ψzw·ψze；Z0——标准冻深；ψzs——土的类别对冻深的影响系数，按规中表5.1.7-1；ψzw——土的冻胀性对冻深的影响系数，按规中表5.1.7-2；ψze——环境对冻深的影响系数，按规中表5.1.7-3；（三）确定地基承载力特征值fa式中f a——修正后的地基承载力特征值（kPa）；f ak——地基承载力特征值（已知）（kPa）；ηb、ηb——基础宽度和埋深的地基承载力修正系数（已知）；γ——基础底面以下土的重度，地下水位以下取浮重度（kN/m3）；γm——基础底面以上土的加权平均重度，地下水位以下取浮重度（kN/m3）；b——基础底面宽度（m），当小于3m按3m取值，大于6m按6m取值；d——基础埋置深度（m）。
基础设计计算范文
基础设计计算范文在设计领域中，基础设计计算是指在进行设计过程中需要进行的一系列数学计算。
这些计算旨在确保设计的正确性、准确性和可行性。
在本文中，我们将探讨一些基础设计计算的例子，并解释它们的用途和方法。
首先，我们来看一下对于建筑设计而言最基础的设计计算之一：结构力学计算。
在进行建筑结构设计时，设计师需要计算建筑物承受的荷载和力的分布情况，以确定结构的稳定性和安全性。
这些计算包括静态荷载计算、动态荷载计算和地震荷载计算等。
静态荷载计算通过计算建筑物承受的自重、居住负荷和风荷载等，确定结构所受到的力的大小和分布。
动态荷载计算则通过考虑地震、风力和交通振动等外界力，分析结构的响应情况。
地震荷载计算主要是针对地震区域，通过考虑地震作用的概率和强度，确定建筑物结构的耐震能力。
接下来，我们来看一下电气设计中的基础设计计算。
在进行电气系统设计时，设计师需要计算电流、电压、功率等参数，以确定合适的电气设备和电线规格。
例如，对于电路设计，设计师需要计算电路中的电流和电压，以选择合适的电源和电器组件；对于电线设计，设计师需要计算电线所能承受的电流负荷，以选择合适的电线截面积。
此外，还需要计算接地电阻、光照度、照明功率等其他参数，以确保电气系统的正常运行和安全性。
除了结构力学和电气设计，基础设计计算还包括其他许多方面。
例如，在机械设计中，设计师需要计算机械部件的尺寸、材料、强度等参数，以确保机械装置的正确性和可靠性。
在流体力学中，需要计算流体的速度、压力、流量等参数，以研究流体的运动和特性。
在热传导领域，设计师需要计算材料的热传导性能、温度分布等参数，以确定热传导过程的特点。
在进行基础设计计算时，设计师通常使用计算机辅助设计（CAD）软件和专业计算软件。
这些软件提供了各种计算功能和模拟工具，可以帮助设计师进行复杂的设计计算。
此外，设计师还需要掌握相关的数学知识和计算方法，以便正确应用设计计算公式和算法。
在设计过程中，基础设计计算起着至关重要的作用。
地基处理课程设计计算书
地基处理课程设计计算书武汉滨江住宅区2#住宅楼地基处理工程设计（编号B3D3F3）目录一、设计说明1、设计目的2、设计依据3、设计要求4、设计原则二、工程概况1、工程概述2、工程地质条件三、地基处理方案论证1、常用地基处理方案2、地基处理方法选择四、复合地基设计1、桩长及桩径的选择2、布置方式的设计3、承载力计算4、沉降计算5、施工设计五、设计总结1、施工图2、质量控制与检验一、设计说明1、设计目的（1）提高地基承载力结构的荷载最总都将传到地基上，结构建筑物的强度很大，而基础能够承受的强度却很小，压缩性很大。
通过适当的措施，改善和提高土的承载能力。
（2）改善剪切特性地基的剪切破坏以及在土压力作用下的稳定性，取决于地基土的抗剪强度。
因此，为了防止剪切破坏以及减轻土压力，需要采取一定措施以增加地基土的抗剪强度。
（3）改善压缩特性主要是采用一定措施以提高地基土的压缩模量，藉以减少地基土的沉降。
另外，防止侧向流动（塑性流动）产生的剪切变形，也是改善剪切特性的目的之一。
（4）改善透水特性由于地下水的运动会引起地基出现一些问题，为此，需要采取一定措施使地基土变成不透水层或减轻其水压力。
（5）改善动力特性地震时饱和松散粉细砂（包括一部分轻亚粘土）将会产生液化。
因此，需要采取一定措施防止地基土液化，并改善其振动特性以提高地基的抗震特性（6）改善特殊土的不良地基特性主要是指消除或减少黄土的湿陷性和膨胀性等特殊土的不良地基特性2、设计依据《建筑地基基础设计规范》（GB50007-2002）《建筑地基处理技术规范》（JGJ79-2002）《地基处理手册（第三版）》——“中国建筑工业出版社龚晓楠2008《工程使用地基处理手册》——中国建筑工业出版社 2005.7《建筑地基基础设计规范》（GBJ7-89）《地基处理技术》——华中科技大学出版社郑俊杰2004《地基处理》——中国建筑工业出版社叶书麟 2003《基础工程》——北京高等教育出版社赵明华20033、设计要求根据《建筑地基基础设计规范》（GB50007-2002）和《建筑地基处理技术规范》（JGJ79-2002），对比分析可选择的地基处理方案，结合工程的要求和天然地基存在的主要问题，结合上部结构的类型、荷载的性质，并认为主要考虑复合地基处理方法与均质人工地基处理方法同时要求：（1）对所选用的地基处理的方案进行比选后的可行性论证，同时要考虑经济、施工周期等各项条件进行的必要分析；（2）绘制平面布置图、剖面图；（3）编写设计计算说明书一份，内容包含完整的计算说明书，内容参照设计要求，详细叙述每一步设计的细节；书写清楚，字体端正，列入主要过程的计算步骤，计算公式；（4）图件：布图合理，图面整洁，线条及字体规范，图中书写字体一律采用仿宋体4、设计原则考虑建筑地基处理工程存在工程量大、工期紧张、施工条件差等客观因素，因而设计原则上确保工期的情况下、在确保工程质量不受影响的情况下，力争做到好、快同步，又快又好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基础工程课程设计柱下条形基础设计成果成果：设计计算书、设计图纸姓名：学号：学院：土木工程学院专业：土木工程年级： 2009级指导老师：完成时间： 2012年01月课设简介1. 课程设计目的课程设计是高等教育中一直强调和重视的教学实践环节，《基础工程》课程设计是学生在学习《土力学》、《钢筋混凝土结构》和《基础工程》的基础上，综合应用所学的理论知识，完成浅基础和深基础（桩基础）的设计任务。
其目的是培养学生综合应用基础理论和专业知识的能力，同时培养学生独立分析和解决基础工程设计问题的能力。
2. 课程设计基本要求2.1 通过课程设计，要求学生对基础工程设计内容和过程有较全面的了解和掌握，熟悉基础工程的设计规范、规程、手册和工具书；2.2 在教师指导下，独立完成课程设计任务指导书规定的全部内容。
设计计算书要求计算正确、文理通顺，施工图布置合理、表达清晰，符合设计规范要求；目录课设简介 (I)目录 (II)第一章绪论…………………………………………………………1.1工程概况………………………………………………………1.1.1地形………………………………………………………………1.1.2工程地质条件………………………………………………………1.1.3岩土设计技术参数…………………………………………………1.1.4水文地质条件…………………………………………………1.1.5轴线及上部结构作用何在…………………………………………1.1.6岩土设计技术参数…………………………………………………第二章基础设计……………………………………………………2.1基础梁埋深及高度的确定……………………………………………2.2 确定地基承载力设计值……………………………………………2.3确定条形基础底面尺寸………………………………………………2.4软弱下卧层承载力验算………………………………………………2.5基础结构验算…………………………………………………2.6基础梁配筋验算…………………………………………………2.6.1正截面受弯钢筋计算………………………………………………2..6.2箍筋计算…………………………………………………第三章翼板配筋计算………………………………………………3.1截面尺寸验算…………………………………3.2 翼板横向钢筋计算及分布钢筋确定………………………………第一章 绪 论1.1工程概况1.1.1．地形拟建建筑场地平整。
1.1.2．工程地质条件拟建场地位于福州市乌龙江下游山前沟谷处，地貌上属山前冲海积谷地，原始地势高差较大，现经人工填土后，高差约5m 。
拟建场地原为山谷坡地，分布若干鱼塘，现已人工吹砂堆填。
场地东、南侧为学校及居民区，西侧为山坡。
地层分布有人工吹砂层、第4系全新统冲积层、上更新统冲洪海积层，基岩为燕山晚期花岗岩类。
1.1.3岩土设计技术参数地基岩土物理力学参数如表1所示。
1.1.4．水文地质条件场地地下水主要为上部填土中孔隙潜水及基岩风化带中的孔隙-裂隙承压水两种类型，水量贫乏，地下水稳定水位埋深为1.70m ，场地地下水对混凝土结构及钢筋混凝土结构不具有腐蚀性。
1.1.5上部结构资料拟建建筑物为全现浇多层框架结构，框架柱截面尺寸为600mm ×600mm 。
柱网布置如图1所示。
其中横向尺寸为36m ，纵向尺寸为24m 。
表1 有关土层物理力学性质指标表地层代号土层名称 厚度 承载力特征值参考 ak f含水量 重度 孔隙比 塑性 指数 液性指数 直剪试验压缩模量 粘聚力 内摩wγ eI pI LC φEskPa%kN/m3kPa ° MPa 1 杂填土 1.0 6.4 13.7 0.9972 252粘土~粉质粘土2.0120 69.3 14.9 1.0 24.6 0.95 19 7.3 4.51 3 淤泥质土 3.0 80 41.4 17.3 1.15 19.8 0.62 26 8.5 1.50 4 粘土 3.0 140 67.3 15.1 0.86 20.2 1.12 9 11.4 4.80 5粉土4.0160 24.5 19.0 0.72 4.2 1.10 1223 5.506 残积砾质粘性土4.5200 32.5 16.1 0.66 7.2 0.7212 25.5 3.30ABCD123456760006000600060006000600060006000600036000600024000E图1 柱网平面图1.1.6上部结构作用荷载本人所算为4号轴线处基础，柱底竖向荷载标准组合值为1440kN 。
第二章 基础设计2.1基础梁埋深及高度的确定取基础埋深 1.5d m =，高于底下水位0.2m 。
取基础高度 1.2h m =，符合柱下条形基础梁的高度宜为柱距的11~48的规定。
2.2确定地基承载力设计值承载力特征值参考值120ak f kN =,先假设基础宽度3b m =，基础底面以上土的加权平均容重3(13.7 1.014.90.5)/1.514.1/m kN m γ=⨯+⨯=，查表得 1.0d η=。
修正后地基承载力特征值：(3)(0.5)1200 1.014.1(1.50.5)134.1a ak b d m f f b d kPa ηγηγ=+-+-=++⨯⨯-=2.3.确定条形基础底面尺寸b ≥()k a F f d l γ-514402.56(134.120 1.5)27m ⨯==-⨯⨯，取基础宽 2.7b m =5144020 1.527 2.7128.76134.127 2.7k k a F G p kPa f kPa A +⨯+⨯⨯⨯===≤=⨯ 取条形基础端部外伸长度0 1.5l m =，符合外伸长度宜为边跨跨度的0.25倍的规定0(0.25 6.0 1.5)l m =⨯=，即条形基础长64+2 1.5=27l m =⨯⨯。
2.4软弱下卧层承载力验算软弱下卧层为第3层 80ak f kPa = 3218.9/sat kN m γ= 查表0, 1.0b d ηη==3[13.7 1.014.90.7+(18.9-10) 1.3]/3.011.99/m kN m γ=⨯+⨯⨯=(3)(0.5)800 1.011.99(3.00.5)109.75a ak b d m f f b d kPa ηγηγ=+-+-=++⨯⨯-=基底压力128.76p kPa = 基底自重压力013.7 1.014.90.521.15c p kPa =⨯+⨯=12=3.0s s E E α= / 1.5/2.70.560.5z b == 查表得地基压力扩散角 =23θ︒下卧层顶面自重压力 13.7 1.014.90.7(18.910)35.7cz p kPa =⨯+⨯+-= 下卧层顶面附加压力 0() 2.7(128.7621.15)69.332tan 2.72 1.5tan 23c z b p p p kPa b z θ-⨯-===++⨯⨯︒下卧层顶面总压力 35.769.33105.03109.75cz z a p p p kPa f kPa =+=+=≤= 即下卧层满足承载力要求。
2.5基础结构验算混凝土弹性模量 722.5510/c E kN m =⨯基础梁截面刚度 722.55100.1934921500c E I kN m =⨯⨯=⋅ 采用倒梁法并运用结构力学求解器求解各项数据每米长度基底反力1.3551450360.0/27F p kN m l⨯⨯===∑边跨每米长度增加基底反力 1.355144015%'194.4/6+1.5p kN m ⨯⨯⨯==均布分布反力作用下的计算简图：求出各支座反力为 12313.71R kN = 23081.86R kN = 31844.87R kN =43081.86R kN = 52313.71R kN =由于支座反力与原柱端荷载相差较大，支座处存在不平衡力i p ∆，分别为1 1.3514502329.77369.71p kN ∆=⨯-=-2 1.3514503103.261137.86p kN ∆=⨯-=-3 1.3514501857.6899.13p kN ∆=⨯-= 421137.86p p kN ∆=∆=- 51369.71p p kN ∆=∆=-将各支座不平衡力i p ∆折算成调整荷载 对于边跨支座11113()o p q l l ∆∆=+ o l 为边跨长度；1l 为第一跨长度。
对于中间支座11133()i i pq l l -∆∆=+ 1i l -为第1i -长度；i l 为第i 跨长度。
故 11105.63/1.56/3p q kN m ∆∆==-+； 22284.46/6/36/3p q kN m ∆∆==-+；3324.78/6/36/3p q kN m ∆∆==+ ；42284.46/q q kN m ∆=∆=- ；51-105.63/q q kN m ∆=∆=。
调整荷载作用下的计算简图：24.7824.781234567求得各支座反力为 1383.41R kN ∆=- 21080.59R kN ∆=- 312.02R kN ∆=41080.59R kN ∆=- 5383.41R kN ∆=- 调整后的支座反力 1'2313.71383.411930.3R kN =-=2'3081.861080.592001.27R kN =-= 3'1844.8712.021856.89R kN =+= 42''2001.27R R kN == 51''1930.3R R kN ==倒梁法最终截面弯矩图：倒梁法最终截面剪力图：1234567( 1 )( 2 )( 3 )( 4 )( 5 )( 6 )504.87-1111.88-722.29-1228.421315.9842.67-359.56-385.48727.77-359.5642.67-385.481315.98-722.29-1111.88-1228.42504.87基础梁最终内力如下表所示：1234567( 1 )( 2 )( 3 )( 4 )( 5 )( 6 )673.16-1257.14-359.60749.201289.08-712.19-561.11158.89928.45-928.45-158.89561.11712.19-1289.08-749.20359.601257.14-673.16杆件 截面 类型 23 4 5 左右左右左右左右弯矩 （KN ·m ）504.87 1315.98 1315.98 727.77 732.83 1315.98 1315.98 504.87剪力 （KN ）-1257.14 1289.08 -712.19 928.45 928.45 712.19 -1289.08 1257.142.6基础梁配筋计算①材料选择 混凝土20C 1.1t f MPa =； 9.6c f MPa =；钢筋采用二级钢HRB335；'2300y y Nf f mm ==。
