臭氧水处理
臭氧在自来水厂深度处理中的设计与应用
臭氧在自来水厂深度处理中的设计与应用臭氧（O3）是一种具有强氧化性的氧化剂，广泛用于水处理、大气净化以及医疗卫生等领域。
在自来水厂深度处理中，臭氧的应用可以有效去除水中的有机物、微生物和气味，提高水质，保障饮用水安全。
本文将重点介绍臭氧在自来水厂深度处理中的设计与应用。
臭氧在水处理中主要靠其强氧化性来进行水质处理。
臭氧能够快速氧化有机物、微生物以及其他水中污染物，将其转化为无害的物质。
臭氧也能够去除水中的异味，改善水的口感。
臭氧在水中的消毒作用是通过其与水中的有机物、微生物等进行氧化反应实现的。
臭氧分解后会产生游离的氧原子，与水中的有机物发生氧化反应生成甲醛、酸等物质，从而将有机物分解并去除。
对于微生物，臭氧能够破坏其细胞膜结构，导致细菌、病毒等微生物的死亡。
自来水厂通常将臭氧应用于深度处理中，对水进行深度处理，提高水质。
在自来水厂中一般将臭氧应用于以下几个方面：1. 去除有机物：自来水厂出水中常常含有一定比例的有机物，这些有机物来自于水源的污染或者自来水处理过程中产生。
臭氧可以对水中的有机物进行氧化分解，将其转化为无害的物质，从而提高水质。
2. 消毒杀菌：臭氧对细菌、病毒等微生物具有很强的氧化杀菌作用，可以有效消灭水中的微生物，保障水质。
3. 去除异味：自来水中常常会含有一些难闻的异味物质，这些异味物质会影响水质，降低水的口感。
臭氧可以通过氧化分解的方式去除水中的异味物质，改善水的口感。
在自来水厂中，臭氧的深度处理通常需要进行系统的设计，以确保臭氧能够充分发挥其作用。
主要的设计包括以下几个方面：1. 臭氧发生器的选择：自来水厂在使用臭氧进行深度处理时需要选择合适的臭氧发生器。
一般常用的有电解臭氧发生器和紫外光臭氧发生器等。
根据自来水厂的水量、水质和设备投资等情况选择合适的臭氧发生器。
2. 臭氧接触器的设计：臭氧接触器是保证臭氧与水充分接触的关键设备。
需要根据自来水厂的水质和水处理工艺设计合适的臭氧接触器，确保其能够将臭氧均匀地溶解在水中。
污水处理中的臭氧消毒技术
汇报人：可编辑 2024-01-05
目 录
• 臭氧消毒技术概述 • 臭氧消毒技术在水处理中的应用 • 臭氧消毒技术的实际操作 • 臭氧消毒技术的未来发展
01
臭氧消毒技术概述
臭氧消毒技术的原理
臭氧消毒技术利用臭氧的强氧化性， 对污水中的细菌、病毒、寄生虫等微 生物进行氧化灭活，从而达到消毒的 目的。
设备安装
按照设备使用说明书进行安装，确保 设备正常运行，同时要考虑到电源、 水源、安全防护等配套设施的安装。
臭氧消毒技术的操作流程
预处理
对污水进行适当的预处理，如过滤、沉淀 等，以去除悬浮物和杂质，保证臭氧消毒 效果。
出水检测
对处理后的污水进行检测，确保微生物指 标达到排放标准或回用要求。
臭氧投加
臭氧消毒技术在水处理中的实践案例
01
02
03
城市污水处理
将臭氧应用于城市污水处 理厂，有效去除污水中的 有害物质，提高出水水质 。
工业废水处理
针对不同工业废水，采用 臭氧消毒技术进行处理， 满足废水排放标准。
饮用水处理
在饮用水处理过程中，使 用臭氧消毒技术确保水质 安全可靠。
臭氧消毒技术在水处理中的效果评估
02
03
建立标准体系
推广应用
制定和完善臭氧消毒技术的相关 标准，规范行业行为，提高技术 水平。
加强臭氧消毒技术的宣传和推广 ，提高其在污水处理领域的应用 比例，促进技术的普及和应用。
感谢您的观看
THANKS
挑战
臭氧消毒技术在实际应用中仍存在一些技术瓶颈，如臭氧产生效率、消毒效果和能耗等问题，需要进一步研究和 识的增强，臭氧消毒技术在污水处理领域的应用前景广阔，具有很大的市场 潜力。
水处理臭氧发生器的工作原理
水处理臭氧发生器的工作原理1. 什么是臭氧发生器臭氧发生器，这名字听起来就很酷，对吧？其实，它就是一种能够制造臭氧的设备。
臭氧可不是简单的氧气，它是氧气的“升级版”，分子里多了一个氧原子，化学式是O₃。
臭氧在水处理中的应用可谓是如虎添翼，不仅能去除水里的污染物，还能杀菌消毒，简直是水处理界的“超级英雄”！1.1 臭氧的特性臭氧的杀菌能力可谓是强大无比，就像在打击犯罪的超级英雄，它能轻松消灭各种细菌和病毒。
只要有臭氧在，水里的脏东西就不敢抬头。
而且，臭氧分解后只剩下氧气，环保得不要不要的！谁还会担心水里有害物质呢？不过，臭氧虽然厉害，但浓度太高也会对人有害，所以使用的时候得小心点儿。
1.2 臭氧的来源臭氧的产生有很多方式，但臭氧发生器是最普遍的。
它一般通过电晕放电或紫外线照射等方法，把氧气变成臭氧。
听上去是不是挺神奇的？就像是魔法一样，把氧气变得更加神秘、强大。
臭氧发生器可以在很多地方找到，比如水处理厂、游泳池、甚至家里的小型净水器，都能见到它的身影。
2. 臭氧发生器的工作原理臭氧发生器的工作原理其实很简单。
首先，设备会吸入空气，里面的氧气就是它的“原料”。
接着，通过放电或紫外线的方式，氧气分子被激发，形成臭氧。
这个过程就像是氧气在“化妆”，变得更加美丽，哦不，是更加有效。
2.1 电晕放电电晕放电是臭氧发生器最常用的方法之一。
这种方法就像是在电线间制造小闪电，瞬间把氧气变成臭氧。
这种“闪电”其实是个高压电流，它能把氧气分子撞击得粉碎，然后重新组合，变成臭氧。
听起来是不是很酷？就像是个小科学实验，把氧气变得更加强大。
2.2 紫外线照射除了电晕放电，紫外线照射也是个好办法。
臭氧发生器通过特殊的灯管发出紫外线，这种光波能把氧气分子变成臭氧。
就好像在阳光下晒干衣服一样，氧气在紫外线的“照顾”下，慢慢地转变成臭氧，达到水处理的目的。
3. 臭氧在水处理中的应用臭氧在水处理中的应用真的是无处不在！想想看，很多城市的自来水处理厂，都会用臭氧来消毒，确保我们的饮水安全。
臭氧高级氧化水处理实验ppt课件
臭氧发生器
转子流量计
o2
阀门2 转子流量计 泵3 阀门4
尾气排出
转子流量计 阀门3 泵2
循
阀门1
环
阀门7
水
箱
阀门5
在线蜗轮 L 流量计
阀门6
排水阀2
排水阀1
转子流量计
排水箱
配水箱
电磁阀2 电磁阀1 泵1
制氧机
排空阀2
排空阀1
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
实验仪器
酸度计
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
影响反应系统的主要参数
温度 压力 反应器的体积 反应器中臭氧在气相、液相中的浓度 液相中的pH值 气液流速 污染物的种类、浓度、以及液相的组成
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
实验步骤
依次打开进水阀门，水泵，氧发生器，调节氧气和臭氧 流量；
测定进水浓度，COD。
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
实验结果与整理
绘制出水水质随时间变化曲线：浓度—时 间曲线；COD—时间曲线；pH值—时间 曲线;
计算浓度、COD去除率。
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
水处理应用臭氧的原理是
水处理应用中臭氧的原理1. 引言水处理是指对水进行各种物理、化学或生物方法的处理，以使之满足特定的要求和标准。
臭氧是一种常用于水处理的氧化剂。
本文将介绍水处理应用中臭氧的原理和其在水处理领域的应用。
2. 臭氧的生成臭氧（O3）是一种强氧化剂，具有较强的杀菌消毒能力。
臭氧的生成主要经过以下步骤：•电晕放电法：通过电晕放电作用，将氧气（O2）转化为臭氧。
•紫外线法：利用紫外线照射臭氧发生器内的氧气，使其分解产生臭氧。
3. 水处理中臭氧的应用臭氧在水处理领域有广泛的应用，包括以下方面：3.1 去除水中的有机物臭氧能够氧化水中的有机物，包括悬浮物、颜色、异味和味道等。
臭氧与有机物反应生成过氧化物和其他降解产物，从而有效去除水中的有机污染物。
3.2 消毒杀菌臭氧具有强氧化性和杀菌能力，对细菌、病毒、寄生虫等微生物有很好的杀灭作用。
在水处理中，臭氧可以用于消毒和杀菌，可以替代传统的氯气消毒方法。
3.3 去除水中的金属离子臭氧可以氧化水中的一些金属离子，如铁、锰等。
这些金属离子在水中存在时，会影响水的色度、浑浊度和气味等。
通过臭氧氧化可以将这些金属离子转化为沉淀物，从而去除它们对水质的影响。
3.4 沉淀处理臭氧可以与一些化学物质反应，形成易于沉淀的沉淀物。
通过臭氧与这些化学物质的反应，可以将溶解在水中的有害物质转化为沉淀物，从而达到净化水质的目的。
4. 臭氧处理系统的组成臭氧处理系统通常由以下几个部分组成：4.1 臭氧发生器臭氧发生器是产生臭氧的关键部件。
常用的臭氧发生器包括电晕放电法发生器和紫外线发生器。
4.2 臭氧混合器臭氧混合器用于将产生的臭氧与待处理水进行充分混合，以确保臭氧能够有效地与水中的有机物和其他污染物反应。
4.3 反应器反应器是臭氧与水中污染物反应的容器。
反应器通常采用密闭式设计，以避免臭氧泄漏，并控制臭氧与水的接触时间和反应温度。
4.4 净化系统净化系统用于去除水中的沉淀物和残留的臭氧。
通常包括过滤器、沉淀池和活性炭等部件。

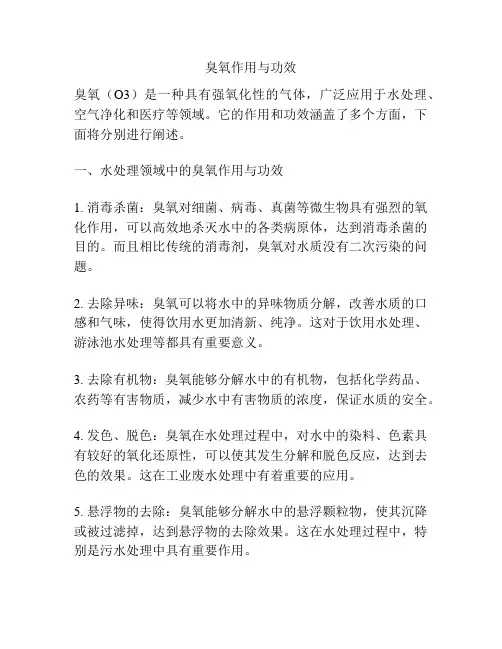

臭氧作用与功效
臭氧作用与功效臭氧（O3）是一种具有强氧化性的气体，广泛应用于水处理、空气净化和医疗等领域。
它的作用和功效涵盖了多个方面，下面将分别进行阐述。
一、水处理领域中的臭氧作用与功效1. 消毒杀菌：臭氧对细菌、病毒、真菌等微生物具有强烈的氧化作用，可以高效地杀灭水中的各类病原体，达到消毒杀菌的目的。
而且相比传统的消毒剂，臭氧对水质没有二次污染的问题。
2. 去除异味：臭氧可以将水中的异味物质分解，改善水质的口感和气味，使得饮用水更加清新、纯净。
这对于饮用水处理、游泳池水处理等都具有重要意义。
3. 去除有机物：臭氧能够分解水中的有机物，包括化学药品、农药等有害物质，减少水中有害物质的浓度，保证水质的安全。
4. 发色、脱色：臭氧在水处理过程中，对水中的染料、色素具有较好的氧化还原性，可以使其发生分解和脱色反应，达到去色的效果。
这在工业废水处理中有着重要的应用。
5. 悬浮物的去除：臭氧能够分解水中的悬浮颗粒物，使其沉降或被过滤掉，达到悬浮物的去除效果。
这在水处理过程中，特别是污水处理中具有重要作用。
二、空气净化领域中的臭氧作用与功效1. 去除异味：臭氧对空气中的异味分子具有氧化分解的作用，可以有效地去除空气中的烟味、化学气味、霉味等不良气味，使空气更加清新宜人。
2. 杀灭细菌：臭氧对空气中的细菌、病毒具有很强的杀灭作用，可以净化空气、防止空气传播病菌，提高室内空气质量，预防疾病的传播。
3. 分解有机物：臭氧能够将空气中的有机物分解为无机物，减少空气中有害物质的浓度，保护人体免受有害气体的侵害。
4. 氧化物去除：臭氧可以将空气中的一氧化氮（NO）和二氧化氮（NO2）等氧化物分解为氮气（N2），减少空气中的污染物浓度，改善空气质量。
5. 防霉防螨：臭氧具有一定的杀灭霉菌和螨虫的作用，可以净化室内环境，使房间干燥、清洁，预防过敏和呼吸系统疾病。
三、医疗领域中的臭氧作用与功效1. 治疗呼吸道疾病：臭氧可以通过吸入的方式，抑制病原微生物的生长和繁殖，减少呼吸道感染，并且具有祛痰、抗炎、增强呼吸系统免疫力的作用，对于支气管炎、哮喘和慢性咳嗽等呼吸道疾病有一定的治疗效果。
水处理臭氧氧化工艺注意事项记录
水处理臭氧氧化工艺注意事项记录
一、臭氧氧化水中的污染物的方式
臭氧是一种强氧化剂，臭氧可以氧化水中的污染物。
臭氧通过两种方式来氧化水中的污染物。
二、投加臭氧对原水水质的影响
1、臭氧可以很好地去除原水中的：有机物、藻类、嗅味、铁锰、色度等。
2、臭氧投加量为0.5~1.5mg/L时，具有很好的助凝作用。
3、投加臭氧产生的主要副产物有：醛、醇、有机酸、溴酸盐等。
三、材质问题
臭氧工艺的选材非常重要，臭氧气体及含有溶解臭氧的水体必须接触耐臭氧腐蚀的材质。
普通的橡胶、塑料、钢、铁、铜、铝等材料都不能与臭氧气体及含有溶解臭氧的水体直接接触。
比较适合的材料有：不锈钢316、聚四氟乙烯、氯磺烯化聚乙烯合成橡胶、混凝土等。
四、臭氧接触池
臭氧接触池必须全封闭，且池顶应设置尾气收集管道和自动气压释放阀。
臭氧接触池内要设置一定数量的竖向导流墙，导流墙之间的净距不宜小于0.8M，且在导流墙的底部设置过水孔，上部设置通气孔。
臭氧接触池的水深一般为6m，水面到池内顶的距离宜0.5~0.7m。
臭氧接触池的出水要设置成薄壁堰跌水形式，可以将水中过饱和溶解的气体排出。
跌水高度不宜大于0.6m。
臭氧接触池的出水端要设置剩余臭氧监测仪。
当进水中的SS≥10mg/L时，不宜使用微孔曝气盘。
记录时间：2024年1月12日
部门：技术部。
臭氧水处理原理
臭氧水处理原理臭氧水是一种具有高氧化能力的强氧化剂，其能够高效地氧化和分解水中的有机物、无机物和微生物等污染物，是目前广泛应用于水处理中的一种先进技术。
本文将就臭氧水的机理、影响因素、应用现状、优缺点等方面进行详细介绍。
一、臭氧水的产生和作用机理臭氧水的产生通常使用电解法、紫外线法、高压放电法等方法。
其中电解法是应用最广泛的方法。
电解臭氧水系统由电解池、气体供应系统、臭氧水产生器和控制系统等组成。
其产生臭氧的反应如下：2H2O + O2 + Δ → 2O3 + H2O臭氧水作用机理主要包括三个步骤：吸附、氧化和消毒。
（1）吸附：臭氧水分子通过强氧化能力与有机物和无机物分子表面接触后，被物质表面上的电子云吸引并发生吸附，形成化学吸附层。
（2）氧化：化学吸附层内发生氧化反应，臭氧分子氧化有机物和无机物，使其分解成简单的无害物质。
这是臭氧水最主要的处理作用。
（3）消毒：臭氧水也能通过氧化反应破坏微生物的产生机理，是一种非常有效的消毒剂。
二、臭氧水作用影响因素臭氧水的作用效果受到很多影响因素的束缚。
以下是几个重要的影响因素：（1）臭氧浓度：臭氧浓度是影响臭氧水作用的主要因素，臭氧浓度越高，作用效果越好。
（2）PH值：臭氧水的最适PH值在7-9之间，一般为8左右。
过低或过高的PH值会导致臭氧水的氧化能力下降。
（3）温度：温度对臭氧水的作用效果也有很大的影响，温度越高，臭氧分子的半衰期越短，作用效果也越好。
（4）水的颜色和悬浮固体物质的浓度：臭氧水对有机和无机物的处理效果与水的颜色和悬浮固体物质的浓度相关。
水的颜色和悬浮固体物质的浓度越高，臭氧分子与目标污染物的接触面积越小，处理效果越差。
三、臭氧水的应用现状（1）污水处理：臭氧水可应用于生活污水、工业废水和医疗废水等污水处理领域。
通过臭氧水氧化分解处理后，废水中的COD和BOD等主要指标能够实现降解，以达到处理的目的。
（2）饮用水净化：臭氧水能有效地杀灭水中的细菌和病毒，处理后的水可直接饮用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水处理：工业污水处理、医院污水处理、生活污水处理。
臭氧水处理的优点：
1 臭氧是优良的氧化剂，可以杀灭抗氯性强的病毒和芽孢；
2 臭氧消毒受污水 PH 值及温度影响较小；
3 臭氧去除污水中的色、嗅、味和酚氯等污染物，增加水中的溶解氧，改善水质。
4 臭氧可以分解难生物降解的有机物和三致物质，提高污水的可生化性。
5 臭氧在水中易分解，不会因残留造成二次污染。
臭氧水处理的影响因素
臭氧在用于饮用水消毒时具有极高的杀菌效率，但在应用污水消毒时往往需要较大的臭氧投加量和较长的接触时间。
其主要原因是污水中存在着较高的污染物如
COD 、 NO 2 -N 、色度和等，这些物质都会消耗臭氧，降低臭氧的杀
菌能力，只有当污水在臭氧消毒之前经过必要的预处理，才能使臭氧消毒更经济更有效。
臭氧与污水的接触方式传质效果也会影响臭氧的投加量和消毒效果。
1. 水质影响主要是水中含 COD 、 NO2-N 、悬浮固体、色度对臭氧消毒的影响。
2. 臭氧投加量和剩余臭氧量
剩余臭氧量象余氯一样在消毒中起着重要的作用，在饮用水消毒时要求剩余臭氧浓度为 0.4mg/L, 此时饮用水中大肠菌可满足水质标准要求 . 在污水消毒
时 , 剩余臭氧只能存在很短时间 , 如在二级出水臭氧消毒时臭氧存留时间只有 3-5min 。
所测得的剩余臭氧除少量的游离臭氧外，还包括臭氧化物、过氧化物和其他氧化剂。
在水质好时游离的臭氧含量多，消毒效果最好。
3. 接触时间
臭氧消毒所需要的接触时间是很短的，但这一过程也受水质因素的影响，另外研究发现在臭氧接触以后的停留时间内，消毒作用仍在继续，在最初停留时间
10min 内臭氧有持续消毒作用， 30min ，以后就不在产生持续消毒作用。
4. 臭氧与污水的接触方式对消毒效果也会产生影响，如采用鼓泡法，则气泡分散的愈小，臭氧的利用率愈高，消毒效果愈好。
气泡大小取决于扩散孔径尺寸 , 水的压力和表面张力等因素 , 机械混合器、反向螺旋固定混合器和水射器均有很好的水气混合效果，完全可用于污水臭氧消毒。
一、污水臭氧处理工艺
一) 污水臭氧处理流程
采用臭氧消毒的污水，预处理是十分重要的，往往由于预处理程度不够而影响臭氧消毒的效果，污水处理程度要经过技术经济比较确定。
污水消毒最好是经过二级处理后再用臭氧消毒。
这样可以减少臭氧的投加量，降低设备投资费用和运行
费用。
污水臭氧消毒的基本工艺流程如图 :
二) 臭氧消毒工艺设计及设备选择
污水臭氧消毒工艺设计，包括预处理工艺设计、臭氧消毒接触系统设计及臭氧发生器及配套设备的选择等。
预处理工艺指在臭氧消毒之前进行的一级处理或二级处理过程。
1. 臭氧发生器选择
根据污水水质及处理工艺确定臭氧投加量，根据臭氧投加量和小时处理消毒水量确定臭氧使用量，按小时使用臭氧量选择臭氧发生器台数及型号。
计算公式如下：G=q*g
式中 G ----- 每小时使用的臭氧量( g/h )
q ----- 每小时最大污水处理量( m 3 /h )
g----- 臭氧投加量 (g/m 3 污水 )
二、臭氧处理系统的安全与保护
1. 系统设备管道防腐处理
臭氧气体具有很强的腐蚀性，在潮湿情况下腐蚀性最强。
因此，臭氧发生设备‘输送臭氧的管道'阀门及接触反应设备均采取防腐措施。
如使用碳钢材料必须涂防腐涂层。
最好使用不锈钢管，玻璃钢管， ABS 、 PVC 、 PP-R 塑料管等。
接
触池在使用钢筋混凝土材料时应加防腐涂层。
一般橡胶不耐臭氧氧化，所以臭氧发生设备间的电线，电缆等均不能使用橡胶包裹的电线，应使用塑料电线。
2. 设置通风排气设备
臭氧具有毒性，空气中臭氧浓度达到 0.1mg/m 3 时就对人的眼睛、鼻、喉及呼吸道产生刺激作用在 0.01-0.02mg / m 3 时可闻到臭味；因此在臭氧设
备间应设置通风设备，万一发生泄漏可及时排出臭氧。
臭氧比空气重，通风机应安装在靠近地面处。
3. 臭氧输送管道及臭氧设备必须密闭，防止泄漏。
在设备运行之前应检查是否漏气，运行中一旦发生泄漏应立即关掉臭氧发生器电源，打开排风扇排出臭氧，再进行检修。
4. 臭氧发生器为高压放电设备，应设置接地装置，接地电阻应小于 4 欧姆。
操作应严格按照设备使用说明书及有关电器使用要求进行。
5. 必须设置尾气处理或尾气回收装置，反应后排出的臭氧尾气必须经过分解破
坏或回收利用，达到排放标准，否则将污染大气。
三、臭氧消毒设备布置要点
1 ．污水臭氧污水处理站设置空压机房、臭氧发生器设备间和操作间。
空压机房安放空压机，空压机应防震和防止噪音。
臭氧发生器间留有设备检修空间。
2 ．臭氧接触塔在寒冷地区应设在室内，尾气处理后经排气管排出室外。
3 ．根据处理工艺要求，泵应尽量靠近处理设备。
4 ．应绝对防止臭氧接触塔内的污水通过臭氧管道回流到臭氧发生器。
5 ．设备间内应有排水道，以备空压机排水，寒冷地区应有供暖设备
四、尾气处理工艺
1. 臭氧在污水处理过程中往往不能百分之百的被污水吸收利用，所以在剩余的
尾气中还含有一部分臭氧，如直接排入大气就会污染环境，危害人体健康。
剩余臭氧可以尽量利用，如经常采用引入原污水中。
如实在不能利用就必须处理。
尾气处理的方法有燃烧法、活性炭吸附法、化学吸收法和催化分解法等。
处理后的
尾气重的臭氧含量应小于 0 ` 1mg/l 。
目前多使用回收利用、热分解法和霍加拉特剂催化分解法。
几种方法的比较列于下表中。
2 ．在生产实践中，常将臭氧尾气以各种方式回用于原水的预处理，譬如，利用水射器，微空扩散器，混合到原水当中。
