常见otdr测试曲线解析

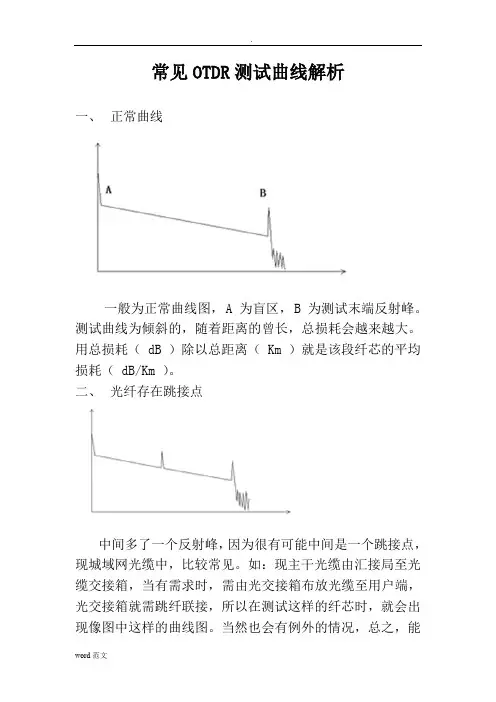

常见OTDR测试曲线解析一、正常曲线一般为正常曲线图， A 为盲区， B 为测试末端反射峰。
测试曲线为倾斜的，随着距离的曾长，总损耗会越来越大。
用总损耗（ dB ）除以总距离（ Km ）就是该段纤芯的平均损耗（ dB/Km ）。
二、光纤存在跳接点中间多了一个反射峰，因为很有可能中间是一个跳接点，现城域网光缆中，比较常见。
如：现主干光缆由汇接局至光缆交接箱，当有需求时，需由光交接箱布放光缆至用户端，光交接箱就需跳纤联接，所以在测试这样的纤芯时，就会出现像图中这样的曲线图。
当然也会有例外的情况，总之，能够出现反射峰，很多情况是因为末端的光纤端面是平整光滑的。
端面越平整，反射峰越高。
例如在一次中断割接当中，当光缆砍断以后，测试的曲线应该如光路存在断点图所示，但当你再测试时，在原来的断点位置出现反射峰的话，那说明现场的抢修人员很有可能已经把该纤芯的端面做好了。
三、异常情况出现图中这种情况，有可能是仪表的尾纤没有插好，或者光脉冲根本打不出去，再有就是断点位置比较进，所使用的距离、脉冲设置又比较大，看起来就像光没有打出去一样。
出现这种情况， 1、要检查尾纤连接情况； 2 、就是把 OTDR 的设置改一下，把距离、脉冲调到最小，如果还是这种情况的话，可以判断： 1、尾纤有问题； 2、 OTDR 上的识配器问题； 3、断点十分近， OTDR 不足以测试出距离来。
如果是尾纤问题，只要换一根尾纤就知道，不行的话就要试着擦洗识配器，或就近查看纤芯了。
四、非反射事件1、这种情况比较多见，曲线中间出现一个明显的台阶，多数为该纤芯打折，弯曲过小，受到外界损伤等因素，多为故障点。
2、若光纤模式、折射率不一样，接续时也会出现此情况，常见光纤G651光纤（标准单模光纤，B1光缆），G653光纤（色散位移光纤，B2光缆）。
造成这种现象的原因是由于接头两侧光纤的背向散射系数不一样，接头后光纤背向散射系数大于前段光纤背向散射系数，而从另一端测则情况正好相反，折射率不同也有可能产生增益现象。
OTDR测试光缆曲线图
XX 光交-10号楼36芯中继段光纤后向散射信号曲线图片（1550nm波长）第（1）通道图片第（2）通道图片第（3）通道图片第（4）通道图片第（5）通道图片第（6）通道图片第（7）通道图片第（8）通道图片第（9）通道图片第（10）通道图片第（11）通道图片第（12）通道图片第（13）通道图片第（14）通道图片第（15）通道图片第（16）通道图片第（17）通道图片第（18）通道图片第（19）通道图片第（20）通道图片第（21）通道图片第（22）通道图片第（23）通道图片第（24）通道图片第（25）通道图片第（26）通道图片第（27）通道图片第（28）通道图片第（29）通道图片第（30）通道图片第（31）通道图片第（32）通道图片第（33）通道图片第（34）通道图片。
常见OTDR测试曲线解析
常见OTDR测试曲线解析常见OTDR测试曲线解析⼀、正常曲线⼀般为正常曲线图，A 为盲区，B 为测试末端反射峰。
测试曲线为倾斜的，随着距离的曾长，总损耗会越来越⼤。
⽤总损耗（dB ）除以总距离（Km ）就是该段纤芯的平均损耗（dB/Km ）。
⼆、光纤存在跳接点中间多了⼀个反射峰，因为很有可能中间是⼀个跳接点，现城域⽹光缆中，⽐较常见。
如：现主⼲光缆由汇接局⾄光缆交接箱，当有需求时，需由光交接箱布放光缆⾄⽤户端，光交接箱就需跳纤联接，所以在测试这样的纤芯时，就会出现像图中这样的曲线图。
当然也会有例外的情况，总之，能够出现反射峰，很多情况是因为末端的光纤端⾯是平整光滑的。
端⾯越平整，反射峰越⾼。
例如在⼀次中断割接当中，当光缆砍断以后，测试的曲线应该如光路存在断点图所⽰，但当你再测试时，在原来的断点位置出现反射峰的话，那说明现场的抢修⼈员很有可能已经把该纤芯的端⾯做好了。
三、异常情况出现图中这种情况，有可能是仪表的尾纤没有插好，或者光脉冲根本打不出去，再有就是断点位置⽐较进，所使⽤的距离、脉冲设置⼜⽐较⼤，看起来就像光没有打出去⼀样。
出现这种情况，1、要检查尾纤连接情况；2 、就是把OTDR 的设置改⼀下，把距离、脉冲调到最⼩，如果还是这种情况的话，可以判断：1、尾纤有问题；2、OTDR 上的识配器问题；3、断点⼗分近，OTDR 不⾜以测试出距离来。
如果是尾纤问题，只要换⼀根尾纤就知道，不⾏的话就要试着擦洗识配器，或就近查看纤芯了。
四、⾮反射事件1、这种情况⽐较多见，曲线中间出现⼀个明显的台阶，多数为该纤芯打折，弯曲过⼩，受到外界损伤等因素，多为故障点。
2、若光纤模式、折射率不⼀样，接续时也会出现此情况，常见光纤G651光纤（标准单模光纤，B1光缆），G653光纤（⾊散位移光纤，B2光缆）。
造成这种现象的原因是由于接头两侧光纤的背向散射系数不⼀样，接头后光纤背向散射系数⼤于前段光纤背向散射系数，⽽从另⼀端测则情况正好相反，折射率不同也有可能产⽣增益现象。
常见OTDR测试曲线解析80569
常见OTDＲ测试曲线解析一、正常曲线一般为正常曲线图， A 为盲区，B 为测试末端反射峰。
测试曲线为倾斜的，随着距离的曾长，总损耗会越来越大。
用总损耗( dB )除以总距离（Ｋｍ）就是该段纤芯的平均损耗（ｄB/Km ）。
二、光纤存在跳接点中间多了一个反射峰，因为很有可能中间是一个跳接点，现城域网光缆中,比较常见。
如：现主干光缆由汇接局至光缆交接箱，当有需求时,需由光交接箱布放光缆至用户端,光交接箱就需跳纤联接,所以在测试这样的纤芯时，就会出现像图中这样的曲线图。
当然也会有例外的情况,总之，能够出现反射峰,很多情况是因为末端的光纤端面是平整光滑的。
端面越平整,反射峰越高。
例如在一次中断割接当中,当光缆砍断以后，测试的曲线应该如光路存在断点图所示,但当你再测试时,在原来的断点位置出现反射峰的话,那说明现场的抢修人员很有可能已经把该纤芯的端面做好了。
三、异常情况出现图中这种情况，有可能是仪表的尾纤没有插好,或者光脉冲根本打不出去,再有就是断点位置比较进，所使用的距离、脉冲设置又比较大，看起来就像光没有打出去一样。
出现这种情况，1、要检查尾纤连接情况；2 、就是把OTD Ｒ的设置改一下,把距离、脉冲调到最小,如果还是这种情况的话，可以判断：１、尾纤有问题；２、OTDR 上的识配器问题；3、断点十分近，OTDＲ不足以测试出距离来。
如果是尾纤问题，只要换一根尾纤就知道,不行的话就要试着擦洗识配器,或就近查看纤芯了。
四、非反射事件1、这种情况比较多见，曲线中间出现一个明显的台阶，多数为该纤芯打折,弯曲过小,受到外界损伤等因素，多为故障点。
2、若光纤模式、折射率不一样，接续时也会出现此情况,常见光纤Ｇ６５1光纤（标准单模光纤，B１光缆），Ｇ6５3光纤(色散位移光纤，B２光缆）。
造成这种现象的原因是由于接头两侧光纤的背向散射系数不一样,接头后光纤背向散射系数大于前段光纤背向散射系数,而从另一端测则情况正好相反，折射率不同也有可能产生增益现象。
