暖通空调的恒温恒湿设计
作者：张亮
来源：《科技视界》2016年第20期
【摘要】空调性能的重要评判标准之一是恒温恒湿，而恒温恒湿的节能系统是当前暖通
空调研究领域的重点之一。恒温恒湿空调主要用于控制室内温度、湿度在一定范围内。随着生产技术的不断发展，恒温恒湿空调的作用也越来越大。本文就暖通空调的恒温恒湿设计进行探讨，介绍恒温恒湿空调系统的特点，分析高精度恒温恒湿空调系统的空气处理方案与控制方案。
【关键词】暖通空调；恒温恒湿；节能
0 前言
恒温恒湿空调是一种工艺性空调，在工业领域有着广泛应用，主要功能是将室内的温、湿度控制在一定精度范围内，以满足工业、科研等特殊场合的要求。随着社会经济的不断发展，科技、生产也要求越来越严格，特别是要求保持恒定的室内温、湿度，所以整个社会对高精度的恒温恒湿空调的需求越来越大。
恒温恒湿空调系统的设计，需考虑室内热、湿负荷和室外气温条件的变化，系统怎样控制才能实现全年节能。为了达到这个目的，需要依靠自动控制系统来实现。空调自控系统是建立在制冷暖通原理与自动控制理论相结合的基础上的，实现空调自动控制的前提条件是要遵循制冷暖通原理。
但空调机组往往连续运行，能耗高。对于许多恒温恒湿场合来说，恒温恒湿机组是高耗
能部分。能源形势日益严峻，恒温恒湿空调系统如何减少能源消耗，是暖通工程技术人员必须面对的难题。
1 现有恒温恒湿试验室设计方法及分析
1.1 恒温恒湿空调系统的基本构成
恒温恒湿空调系统主要由三大部件组成：加热器、加湿器和表冷器。加热器通常是电加热器，主要作用是对冷空气的预热以及再热。加湿器通常是电极式加湿器，主要用于对空气作加湿处理。表冷器主要作用是对空气进行降温除湿。

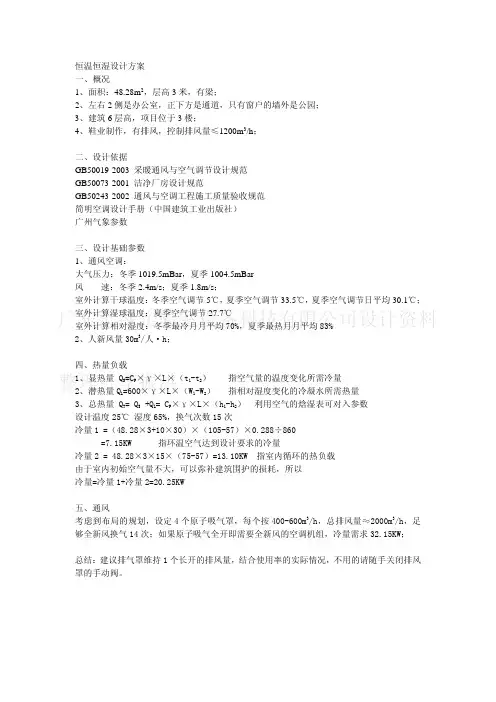

1.2 目前常见的恒温恒湿空调系统的设计方法
恒温恒湿空调有风冷和水冷两种，配备了多级电加热器和电极加湿罐和微电脑控制器。在冷却除湿工作条件，蒸发器盘管使空气温度低于露点温度达到除湿目的，通过加热器的再加热
