(完整版)Linux网络服务器配置管理项目实训教程项目5 配置与管理DHCP服务器(第二版)
项目5 配置与管理DHCP服务器
主讲教师 XXX
项目5 配置与管理DHCP服务器
1. 项目课题引入 2. DHCP服务的工作原理 3. DHCP服务器的配置与管理 4. DHCP客户端配置 5. 现场演示案例
❖项目背景
某企业计划构建一台 DHCP服务器来解决IP地 址动态分配的问题，要求能够分配 IP地址以及 网关、DNS等其它网络属性信息。同时要求DHCP 服务器为该公司总经理、财务部经理和人事部经 理分配固定IP 地址。
4. 启动DHCP服务
5.2 项目设计及准备
5.2.1 项目设计
部署DHCP之前应该先进行规划，明确哪些IP地址用于自动分配给客户端（ 即作用域中应包含的IP地址），哪些IP地址用于手工指定给特定的服务器。例 如，在项目中，IP地址段为192.168.0.1-192.168.0.254，子网掩码是 255.255.255.0，网关为192.168.0.1，192.168.0.2-192.168.0.30网段地址是服 务器的固定地址，客户端可以使用的地址段为192.168.0.100-192.168.0.200， 其余剩下的IP地址为保留地址。
Байду номын сангаасDHCP 租约的更新过程（2）
❖ 自动更新租约 DHCP客户机在它们的租约期限已过去50%，自动尝试更新租 约。 如果DHCP服务器可用，那么将更新。如果DHCP服务器不可用， 客户机将继续使用它的当前配置。 当期限过去87.5% 发出广播再次更新租约。在这一阶段， DHCP客户机接受任何DHCP服务器发出的租约。 如果租约已经到期(100%)，客户机必须立即停止使用当前的IP 地址。然后DHCP客户机开始新的DHCP租约过程，尝试租用新 的IP地址。
❖项目分析
完成职业任务需要的专业知识： 1.DHCP工作原理 2.DHCP服务的安装 3.DHCP服务器的配置与管理 4.DHCP客户端的配置
❖教学目标
1.DHCP的作用及优点(理解) 2.DHCP的工作原理（掌握） 3.DHCP服务的安装、配置与管理（重点掌握） 4.DHCP客户端的配置（掌握）
❖ 每隔５分钟，该客户机都继续尝试发现一个DHCP服务器，如 果有某个DHCP服务器成为可用，客户机将接受到合法的IP地 址。
❖DHCP 租约的更新过程（1）
DHCPREQUEST
Source IP Address = 192.168.0.77 Dest. IP Address = 192.168.0.108 Requested IP Address = 192.168.0.77 Hardware Address = 08004....
dhcp-devel-3.0.5-18.el5.i386.rpm是DHCP服务器开发工具软件包，为DHCP 开发提供库文件支持（该软件包位于第3张系统安装光盘）。
dhcpv6-1.0.10-16.el5.i386.rpm是DHCP的IPv6扩展工具，使DHCP服务器能够支持 IPv6的最新功能，如IPv6地址的动态配置以及IPv6中继代理等（该软件包位于第3张 系统安装光盘）。
1 DHCP client 广播 DHCPDISCOVER 2 DHCP servers 广播 DHCPOFFER 3 DHCP client 广播 DHCPREQUEST 4 DHCP Server1 广播 DHCPACK
DHCP Client
❖IP租用请求和提供
❖IP选择和确认
❖DHCP 租约的生成过程（2）
dhcpv6_client-1.0.10-16.el5.i386.rpm是DHCP客户端IPv6软件包，帮助客户 端获取动态IP地址（该软件包位于第1张系统安装光盘）。
5.3.1 任务1 安装DHCP服务器
2．DHCP的安装
（1）首先检测下系统是否已经安装了DHCP相关软件。
[root@server ～]# rpm -qa | grep dhcp dhcpv6_client-1.0.10-16.el5
DHCP客户机 通过DHCP服务器 动态配置IP地址
IP地址2
DHCP 数据库
IP地址1 IP地址2 IP地址3
DHCP客户机 通过DHCP服务器 动态配置IP地址
IP地址1
DHCP 服务器
❖DHCP客户端第一次登录网络
❖DHCP 租约的生成过程（1）
DHCP Server2
DHCP Server1
DHCP全称是Dynamic Host Configuration Protocol（动态主机配置协议），该协议可 以自动为局域网中的每一台计算机自动分配 IP地址，并完成每台计算机的TCP/IP协议配 置，包括IP地址、子网掩码、网关，以及 DNS服务器等。
❖DHCP的运行机制
非DHCP客户机 配置静态IP地址
（2）将第3张系统光盘放入光驱，挂载到/mnt/dhcp目录，然后进行安装DHCP主程序。
[root@server ～]# mkdir /mnt/dhcp
;创建挂载目录.
[root@server ～]# mount /dev/cdrom /mnt/dhcp ;挂载到/mnt/dhcp目录
[root@server ～]# cd /mnt/dhcp/Server
用于手工配置的IP地址，一定要排除掉保 留或者是地址池之外的地址，否则会造成
IP地址冲突。请思考，为什么？
5.2.2 项目需求准备
部署DHCP服务应满足下列需求。 （1）安装Linux企业服务器版，用作DHCP服务器。 （2）DHCP服务器的IP地址、子网掩码、DNS服务器等TCP/IP参数必须
手工指定，否则将不能为客户端分配IP地址。 （3）DHCP服务器必须要拥有一组有效的IP地址，以便自动分配给客户
端。
5.3 项目实施
5.3.1 任务1 安装DHCP服务器
1．DHCP所需软件 dhcp-3.0.5-18.el5.i386.rpm是DHCP主程序包，包括DHCP服务和中继代理程
序，安装该软件包进行相应配置，即可以为客户机动态分配IP地址及其他TCP/IP信 息（该软件包位于第3张系统安装光盘）。
❖应达到的职业能力
1.能熟练配置与管理DHCP服务器 2.能熟练配置DHCP客户端 3.能熟练完成DHCP服务部署 4.能熟练完成关于DHCP服务的故障排除
❖项目问题1－ DHCP 服务工作原理
1. DHCP服务概述 2. DHCP运行机制 3. DHCP租约的生成 4. DHCP租约的更新
❖DHCP服务概述
① 客户端发送广播向服务器申请IP地址。 ② 服务器收到请求后查看主配置文件dhcpd.conf，先根据客 户端的MAC地址查看是否为客户端设置了固定IP地址。 ③ 如果为客户端设置了固定IP地址则将该IP地址发送给客户 端。如果没有设置固定IP地址，则将地址池中的IP地址发送给 客户端。 ④ 客户端收到服务器回应后，客户端给予服务器回应，告诉 服务器已经使用了分配的IP地址。 ⑤ 服务器将相关租约信息存入数据库。
DHCP Client
DHCPACK
Source IP Address = 192.168.0.108 Dest. IP Address = 192.168.0.77 Offered IP Address = 192.168.0.77 Client Hardware Address = 08004... Subnet Mask = 255.255.255.0 Length of Lease = 8 days Server Identifier = 192.168.0.108
[root@server ～]# dir dhcp*.*
[root@server ～]# rpm -ivh dhcp-3.0.5-18.el5.i386.rpm
5.3.1 任务1 安装DHCP服务器
（3）如果需要我们还可以安装DHCP服务器开发工具软件包和DHCP的IPv6扩展工具。由于软件包都在第3张系统安装盘上，不需 再重新挂载。
❖项目配置需求
➢ 假设DHCP服务器IP地址为192.168.1.2，为192.168.1.0/24网 段的客户端分配IP地址。
➢ DNS服务器的域名为，IP地址为192.168.1.3。
➢ 需要分配给客户端的IP地址池为192.168.1.4-192.168.1.150。 子网掩码为255.255.255.0。
5.3.2 任务2 DHCP常规服务器配置
基本的DHCP服务器搭建流程如下所示。 （1）编辑主配置文件dhcpd.conf，指定IP作用域（指定一个或多个IP地址范围）。 （2）建立租约数据库文件。 （3）重新加载配置文件或重新启动dhcpd服务使配置生效。 DHCP工作流程，如图所示。
5.3.2 任务2 DHCP常规服务器配置
❖ DHCP客户机发送完DHCPDISCOVER消息后,会等待DHCPOFFER消 息,如果未能接受到DHCPOFFER,它就会重试4次(相隔 2,4,8,16s,加上一个0到1000s之间的随机时间数)
❖ 如果DHCP客户机经过努力仍未获得任何有效服务器的IP地址 将使用169.254.0.1~169.254.255.254这一保留地址中的一个 IP地址（这也是帮助我们排错的一个根据）
➢ 为客户端分配的网关为192.168.1.254。
➢ 为总经理保留IP地址192.168.1.88，为财务部经理保留IP地 址192.168.1.89，为人事部经理保留IP地址192.168.1.90。
❖项目分析
本项目对应的工作任务： 1.企业DHCP服务器的安装 2.企业DHCP服务器的配置 3.企业DHCP客户端的配置 4.企业DHCP服务器的管理与维护
DHCP Server
❖DHCP 租约的更新过程（2）
Linux操作系统的DHCP服务器配置
max-lease-time 7200; ddns-update-style ad-hoc; option subnet-mask 255.255.255.0; option broadcast-address 192.168.0.255; option routers 192.168.0.254; option domain-name-servers 192.168.0.1, 192.168.0.2; option domain-name ""; subnet 192.168.0.0 netmask 255.255.255.0 { range 192.168.0.10 192.168.0.100; range 192.168.0.150 192.168.0.200; }
（2）DHCP的基本原理
DHCP客户机启动时，强制发送一个有限地址广 播（32位全为1的IP地址，即255.255.255.255）。该地 址称为有限广播地址，对该地址的广播称为有限地址 广播或本地网络广播。 本地网络中的DHCP服务器收到广播后，根据收 到的物理地址(Physical Address)在服务器上查找相应 的配置，并从划定的IP地址池中发送一个IP地址及附 加选项（如租用到期时间等）给客户机；DHCP客户 机收到响应后，要发送一条注册消息，告诉服务器该 IP已被租用，以防止IP地址冲突。
3．启动DHCP服务器
DHCP服务器用文件dhcpd.leases存储 当前信息。在某些Linux系统中，如果没有 该文件，则需要手工创建。 创建命令：touch /var/lib/dhcp/dhcpd.leases 第一次启动DHCP服务器时，可以使用命令： /usr/sbin/dhcpd –d –f
DHCP服务器的配置
《Linux互联网技术》项目5DHCP服务器的配置与使用
3 日志和审计
开启日志记录功能，定 期审计日志以便检测和 应对潜在的安全威胁。
DHCP服务器的自动化部署
自动化工具
使用自动化工具（如Ansible或Puppet）来快速 部署和配置DHCP服务器。
模板和脚本
创建模板和脚本来定义DHCP服务器的配置，并 自动应用到目标系统。
DHCP服务器的实际应用场景
2 租约时间
根据需求和网络负载来调整租约时间，以提供适当的IP地址重用和分配速度。
3 配置缓存
配置服务器的缓存以提高性能，并确保分配的配置信息准确无误。
DHCP服务器的安全性考虑
1 访问控制
2 认证与加密
限制对DHCP服务器的 访问，只允许授权用户 或设备进行配置和管理。
使用认证和加密技术来 保护DHCP服务器和客 户端之间的通信和配置 信息。
配置文件
2
理器安装ISC DHCP服务器软件包。
编辑ISC DHCP服务器的主配置文件
来定义IP地址池、子网掩码、网关和
其他配置选项。
3
服务启动
启动ISC DHCP服务器服务，并确保 服务在系统启动时自动启动。
DHCP租约与IP地址的分配
租约是DHCP服务器与客户端之间建立的协议，用于分配和管理IP地址。 DHCP服务器通过租约来控制IP地址的分配时间和使用情况。
DHCP服务器的监控与管理
监控工具
使用网络监控工具来实时监测 DHCP服务器的性能和运行状 态。
维护工具
使用维护工具来执行日常的维 护任务，如备份和恢复配置文 件。
故障排除
了解常见的故障情况和解决方 法，以便快速恢复服务的正常 运行。
DHCP服务器的优化与性能调整
linux操作系统实训5

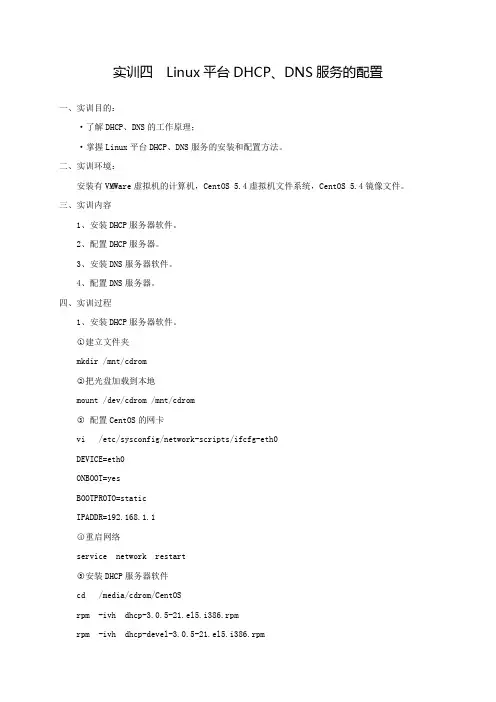

实训四Linux平台DHCP、DNS服务的配置一、实训目的：·了解DHCP、DNS的工作原理；·掌握Linux平台DHCP、DNS服务的安装和配置方法。
二、实训环境：安装有VMWare虚拟机的计算机，CentOS 5.4虚拟机文件系统，CentOS 5.4镜像文件。
三、实训内容1、安装DHCP服务器软件。
2、配置DHCP服务器。
3、安装DNS服务器软件。
4、配置DNS服务器。
四、实训过程1、安装DHCP服务器软件。
○1建立文件夹mkdir /mnt/cdrom○2把光盘加载到本地mount /dev/cdrom /mnt/cdrom○3配置CentOS的网卡vi /etc/sysconfig/network-scripts/ifcfg-eth0DEVICE=eth0ONBOOT=yesBOOTPROTO=staticIPADDR=192.168.1.1○4重启网络service network restart○5安装DHCP服务器软件cd /media/cdrom/CentOSrpm -ivh dhcp-3.0.5-21.el5.i386.rpmrpm -ivh dhcp-devel-3.0.5-21.el5.i386.rpm2、配置DHCP服务器。
○1 cp /usr/share/doc/dhcp-3.0.5/dhcpd.conf.sample /etc/dhcpd.conf ○2 vi /etc/dhcpd.conf# dhcpd.conf文件的内容default-lease-time 259200;max-lease-time 518400;option domain-name "" ;option domain-name-servers 202.102.224.68, 202.102.227.68 ;ddns-update-style ad-hoc;subnet 192.168.1.0 netmask 255.255.255.0 {range 192.168.1.21 192.168.1.100;option broadcast-address 192.168.1.255;option routers 192.168.1.2;}host vbird-inside {hardware ethernet 00:40:95:30:43:B4;fixed-address 192.168.1.25;option broadcast-address 192.168.1.255;option routers 192.168.1.2;}3、管理DHCP服务启动DHCP服务service dhcpd start停止DHCP服务service dhcpd stop重新启动DHCP服务service dhcpd restart4、安装DNS服务器软件。
linux下dhcp服务器配置(很全)
Linux下配置完整安全的DHCP服务器详解（1）一、建立DHCP服务器配置文件二、建立客户租约文件三、启动和检查DHCP服务器四、配置DHCP客户端五、DHCP配置常见错误排除六、DHCP服务器的安全DHCP是动态主机配置协议.这个协议用于向计算机自动提供IP地址,子网掩码和路由信息。
网络管理员通常会分配某个范围的IP地址来分发给局域网上的客户机。
当设备接入这个局域网时，它们会向DHCP 服务器请求一个IP 地址。
然后DHCP服务器为每个请求的设备分配一个地址，直到分配完该范围内的所有IP 地址为止。
已经分配的IP地址必须定时地延长借用期。
这个延期的过程称作leasing，确保了当客户机设备在正常地释放IP地址之前突然从网络断开时被分配的地址可以归还给服务器。
本文以Redhat Linux 9.0为例，介绍如何建立一个完整和安全的DHCP服务器。
一、建立DHCP服务器配置文件可以使用Redhat Linux 9.0自身携带rpm包安装。
安装结束后, DHCP 端口监督程序dhcpd 配置文件是/etc目录中的名为dhcpd.conf的文件。
下面手工建立/etc/dhcpd.conf文件。
/etc/dhcpd.conf通常包括三部分：parameters、declarations 、option。
1.DHCP配置文件中的parameters（参数）：表明如何执行任务，是否要执行任务，或将哪些网络配置选项发送给客户。
主要内容见表1参数解释ddns-update-style 配置DHCP-DNS 互动更新模式。
default-lease-time 指定确省租赁时间的长度，单位是秒。
max-lease-time 指定最大租赁时间长度，单位是秒。
hardware 指定网卡接口类型和MAC地址。
server-name 通知DHCP客户服务器名称。
get-lease-hostnames flag 检查客户端使用的IP地址。
实训项目 配置与管理DHCP服务器
实训项目 配置与管理DHCP服务器
四、做一做
根据实训项目录像进行项目的实训，
检查学习效果。
实训项目 配置与管理DHCP服务器
HCP服务器
一、实训目的
掌握DHCP服务器的配置方法。 掌握DHCP的用户类别的配置。 掌握测试DHCP服务器的方法。
实训项目 配置与管理DHCP服务器
二、项目环境
本项目根据如图所示的环境来部署DHCP服务。
实训项目 配置与管理DHCP服务器
三、项目要求
① 将 DHCP 服 务 器 的 IP 地 址 池 设 为 192.168.2.10~200/24； ② 将 IP 地址 192.168.2.104/24 预留给需要手工指定 TCP/IP参数的服务器； ③ 将192.168.2.100用作保留地址； ④ 增加一台客户端 client2 ，要使 client1 客户端与 client2 客户端自动获取的路由器和 DNS 服务器地址 不同。
实训5 DHCP服务配置
实训5 DHCP服务配置
实验目的：掌握DHCP服务的安装、启动及相关配置，能对DHCP服务做基本的地址分配服务，熟悉和掌握配置文件。
实验步骤：
1、将安装光盘镜像挂载到相应的目录下，成功安装DHCP服务。
2、将Linux虚拟机的网卡连接方式设为Vmnet2
3、开启指定DHCP服务器的DHCP服务网络接口为eth0。
4、将DHCP服务器地址设为192.168.159.10
5、在DHCP服务器上设置，为192.168.159.0网段的客户端自动分
配IP地址，其IP地址范围为192.168.159.20到192.168.159.80
6、将192.168.159.0客户端默认网关指向192.168.159.1
7、为所有客户端配置DNS服务器为202.102.192.68
8、保证打印服务器（网络接口MAC地址：00-50-56-C0-00-01）每
次获取的IP地址为192.168.159.25
9、打开一台window xp的虚拟机，将网卡接入方式设为vmnet2,
将该系统的IP地址获取方式和DNS获取方式改为自动获取。
10、记录下该xp系统自动获取的ip地址。
Linux网络服务器配置管理项目实训教程
❖Linux启动过程
读取MBR 中的启动 引导器的 程序
选择启动 项启动相 应的操作 系统
加载系统 的INIT 进程
主机启动， 硬件自检
Linux启动过程
输入用 户账户 和口令
启动相 应的服 务程序
进入指 定的运 行级别
❖INIT进程
❖ INIT进程是由Linux内核引导运行的，是系统中运行的第 一个进程，其进程号（PID）永远为“1”。INIT进程运行 后将按照其配置文件，引导运行系统所需的其他进程， INIT进程将做为这些进程的父进程。INIT配置文件的全路 径名为“/etc/inittab”，INIT进程运行后将按照该文件中的 配置内容运行系统启动程序
❖/etc/resolv.conf文件
❖ 该文件用于指定系统所用的DNS服务器的IP地址，还可以设置当 前主机所在的域以及DNS搜寻路径等。
❖ 案例：
DNS服务器的IP地址为192.168.0.1；192.168.0.5；192.168.0.9
❖/etc/host.conf
❖ 用来指定如何进行域名解析 ❖ 案例：
❖ 在Red Hat Enterprise Linux 4.0的图 形界面下，可以依次单击系统主菜单 中的【系统设置】|【服务器设置】| 【服务】，打开【服务配置】对话框
❖现场演示
❖ 主要用于设置基本的网络配置，包括主机名称、网关等。
❖ 对于该配置文件进行修改之后，应该重启网络服务或者 注销系统以使配置文件生效。
❖/etc/sysconfig/nework-scripts/ifcfg-ethN
❖ 该配置文件是网卡配置文件，保存了网卡设备名、IP地 址、子网掩码、网关等配置信息。
❖ inittab文件作为INIT进程的配置文件，用于描述系统启动 时和正常运行中将运行哪些进程。
Linux课题研究之DHCP服务器配置与管理
项目六 Linux报告研究课程名称:Linux操作系统设计题目:DHCP服务器配置与管理院（系）:专业年级:学号:姓名:2019 年月日项目六任务一．教学内容1.DHCP协议的基本概念、原理。
2.Linux环境下DHCP服务器的安装、配置和启动。
3.Linux环境下DHCP客户端的设置。
4.Window环境下DHCP客户端的设置。
5.DHCP中继服务器的配置。
二．基本要求1.理解DHCP协议的基本概念、原理。
2.掌握Linux环境下DHCP服务器的安装、配置和启动。
3.掌握DHCP客户端的设置。
4.DHCP中继服务器的配置。
三．支撑的课程目标本实验项目可以支撑“课程目标1：能够根据需要选择和使用Linux操作系统的常用命令、文本编辑工具、网络管理工具、编程工具等获取信息”和“课程目标2：能够针对软件开发选择和使用的Linux平台环境和开发工具，理解其开发条件的优劣性”。
本实验通过启发式方式，引导学生依据所掌握的相关知识点，提高学生使用现代工具解决复杂工程问题，并提出解决方案的能力，达到课程目标的要求。
四．报告撰写要求1．报告要求有安装过程的截图和文字说明；2．中文为“小四号宋体”，英文和数字为小四号“TimesNewRoman”，行间距22-25磅。
标题可适当加大字号或加粗，保持排版美观。
3．内容中编号方式为：一级：一、二、三、……二级：1.2.3.……三级：（1）（2）（3）……四级：①②③……4、图和表要进行编号，并在正文中进行引用；图和表各自排序，从1开始；图名在下方，五号字；表名在上方，表中内容及表名均为五号字。
例如：新建虚拟机如下图所示。
五．报告样例一、DHCP服务器搭建配置。
1.挂载光盘如图1所示。
图1 挂载光盘2.使用yum -y install dhcp 安装DHCP如图2所示。
图2 安装DHCP3.拷贝模板文件到主配置文件中如图3所示。
图3 拷贝配置文件4.编辑配置文件/etc/dhcp/dhcpd.conf如图4所示。
项目5配置与管理DHCP服务器课件PPT
DHCP是动态主机分配协议（Dynamic Host Configuration Protocol）的简称，是一个简化主机 IP地址分配管理的TCP/IP标准协议，它可以自动为 网络客户机配置一个动态IP地址，并提供安全、可 靠、简单的TCP/IP网络配置，确保不发生地址冲突。 DHCP的前身是BOOTP，它工作在OSI的应用层， 是一种帮助计算机从指定的DHCP服务器获取配置 信息的自举协议。 DHCP使用客户端/服务器模式，请求配置信息的计 算机叫做“DHCP客户端”，而提供信息的叫做 “DHCP服务器”。
5、本项目的具体任务有哪些？ 1) 添加DHCP服务角色 2) 配置DHCP服务器 3) 授权DHCP服务器 4) 激活作用域 5) 配置DHCP选项 6) 配置DHCP客户端
在TCP/IP网络中，每一台计算机都必须要有一个唯一的IP地址，否则，将无法与其它 计算机进行通信。因此，管理、分配和配置客户端的IP地址变得非常重要，如果网络 管理员一台一台机器为客户端管理和分配IP地址，不仅费时、费力，而且也容易出错。
用户可以利用保留地址创建一个永久的地址租约。保留地址保证子网中的指定硬件设备始终使用同一 个IP 地址。
5.3.3 DHCP的工作原理 DHCP是一个基于广播的协议，它的操作归结为 IP租用请求、IP租用提供、IP租用选择、IP租用 确认等四个阶段，每一个阶段的具体工作流程如 图5-1所示。
5.3.4 IP租约更新 客户机从DHCP服务器获取的TCP/IP配置信息的默认租期为8天（可以调整）。为了延长使用期， DHCP客户机需要更新租约，更新方法有两种： 1、自动更新 2、手动更新
3、DHCP服务提供的配置信息有哪些？ 1)网络接口的IP地址和子网掩码。 2)网络接口IP地址对应的网络地址和广播地址。 3)缺省网关地址。 4)DNS服务器地址。
Linux网络操作系统项目教程实训项目 配置与管理DHCP服务器
实训项目 配置与管理DHCP服务器
一、实训目的
● 掌握Linux下DHCP服务器的安装和配置方 法。
● 掌握Linux下DHCP客户端的配置。
● 了解超级作用域。 ● 了解DHCP中继企业计划构建一台 DHCP服务器来解决IP地址 动态分配的问题，要求能够分配 IP地址以及网关 、DNS等其它网络属性信息。同时要求DHCP服务器 为DNS、WEB、Samba服务器分配固定IP 地址。
该公司网络拓扑图如下图所示。
实训项目 配置与管理DHCP服务器
三、实训内容
练习Linux系统DHCP服务器与DHCP客户端的配置方法。
