高压脉冲放电管简介
放电管的原理选型及应用
放电管的原理选型及应用1. 放电管的基本原理放电管是一种电子器件，用于控制电流的传导。
其基本原理是利用气体放电的特性，通过控制电流和电压，使得放电管在工作时能够保持在激活和关闭状态之间。
2. 放电管的选型要点选择合适的放电管对于电路设计和性能的影响非常重要。
以下是放电管选型的一些要点：2.1 工作电压和电流放电管的工作电压和电流应根据具体的应用需求进行选取。
一般来说，工作电流和电压应在放电管的额定值范围内。
过高的电压和电流可能导致放电管损坏或性能下降。
2.2 放电方式放电管可以通过不同的方式进行放电，常见的方式有直流放电和交流放电。
根据实际需求选择适合的放电方式。
2.3 快速响应时间放电管的响应时间也是选择的重要考虑因素。
对于一些需要快速放电的应用，如电子闪光灯或激光器控制等，需要选择具有快速响应时间的放电管。
2.4 放电管的封装形式放电管的封装形式也需要考虑。
常见的封装形式包括插针式封装、表面贴装封装等。
根据具体的安装环境和要求进行选择。
3. 放电管的应用领域放电管由于其特殊的电特性，在许多领域都有广泛的应用。
3.1 电子闪光灯放电管常被用于电子闪光灯中的电路控制，能够实现高压快速放电，产生强大的闪光效果。
3.2 激光器控制激光器控制需要精确地控制电流和电压，放电管能够提供快速的开关控制，并保持在激活和关闭状态之间，从而实现激光器的精确控制。
3.3 电池管理系统放电管在电池管理系统中也有重要的应用。
通过放电管的控制，能够实现电池的快速放电，保护电池的性能和安全。
3.4 电力电子领域在电力电子领域，放电管常被应用于电源电路和开关电路中，实现电流和电压的控制。
4. 放电管的优势和劣势4.1 优势•快速响应时间，适用于需要精确控制的应用•高可靠性和长寿命，适用于长期稳定运行的场景•多种封装形式，适应不同的安装环境•强大的电流和电压控制能力4.2 劣势•需要外部电源供电•对工作环境的稳定性要求较高•成本较高，相对其他器件而言较昂贵5. 结论放电管作为一种重要的电子器件，其在控制电流传导和保护电路中扮演着重要角色。
放电管工作原理
放电管工作原理
放电管（Discharge Tube）是一种含有气体的封闭玻璃管，其
工作原理基于气体离子化和放电过程。
放电管内通常充满了惰性气体、稀有气体或气体混合物，如氩气、氖气、氦气等。
以下是放电管的工作原理：
1. 构造：放电管通常由两个电极构成，即正极（阳极）和负极（阴极）。
两个电极之间被填充了适当压力下的气体。
2. 加电：当外部电源施加高压电势差时，电势差足够大以使得气体电离。
通过在电极之间施加适当的电压（通常为几百伏至数千伏），电场强度超过气体的击穿电场强度，导致气体分子电离形成带电离子。
3. 电离：当高电压施加到放电管上时，电子被加速到足够高的能量，以足够强的碰撞将部分气体分子电离，产生正离子和自由电子。
4. 电流流动：正离子和自由电子在电场作用下向着相反的电极运动，并且沿着管内形成电流。
电流的大小和特性取决于放电管的结构和气体种类。
5. 稳定工作区：在达到一定电压和电流的情况下，放电管进入稳定工作区。
在这个区域内，放电管可以维持一定程度的电流，并且电流的特性（如亮度、频率等）与管内气体的种类和压强有关。
放电管在不同的应用领域具有广泛的用途，如气体放电显示器、气体放电灯、气体激光器、气体探测器等。
通过调节电压、气体种类和压强等参数，可以实现不同的放电效果和应用功能。
针--环高压脉冲放电电极形式
针--环高压脉冲放电电极形式高压脉冲放电是一种常见的电气放电现象，其特点是在相对较短的时间内，将高压电力通过电极释放。
针--环高压脉冲放电电极形式，即在电极中通过高压电力产生放电现象。
这种形式的电极结构相对简单，但其在实际应用中却有着广泛的用途。
首先，针--环高压脉冲放电电极形式可以应用于许多领域。
例如，在医学领域中，可以用于医疗设备中的高压电力输出，促进病人体内的治疗。
在工业领域中，可以用于清洁设备或焊接设备中的高压放电，提高设备的效率和稳定性。
此外，在科学研究领域中，也可以用于实验室中对物质的放电实验，以获取更多关于物质特性的信息。
其次，针--环高压脉冲放电电极形式在具体设计上也有着一些特点。
首先是电极的形状和尺寸。
针--环电极的设计使得其能够更好地集中高压电力，并在放电时产生更强的电场效应。
这有利于提高放电效率和效果，并减少电力消耗。
另外，针--环电极在放电时也能够更好地控制放电方向和范围，适用于更多的实际应用需求。
最后，针--环高压脉冲放电电极形式在实际应用中可能会遇到一些问题。
其中最常见的是放电过程中产生的高温和电磁辐射。
这些问题可能会导致电极或周围环境的损坏，同时也会影响放电效果和设备的稳定性。
因此，在设计和使用针--环高压脉冲放电电极时，需要注意避免这些问题的发生，选择合适的材料和设计方案，以确保设备的正常运行和安全性。
总的来说，针--环高压脉冲放电电极形式是一种简单但实用的电极形式，其在医学、工业和科学研究领域中都有着广泛的应用。
通过合理设计和使用，可以充分发挥其在放电过程中的优势和效果，为各种应用提供更好的支持和帮助。
需要注意的是，在使用过程中要注意安全和可靠性，并及时处理可能出现的问题，以确保设备的正常运行和使用效果。

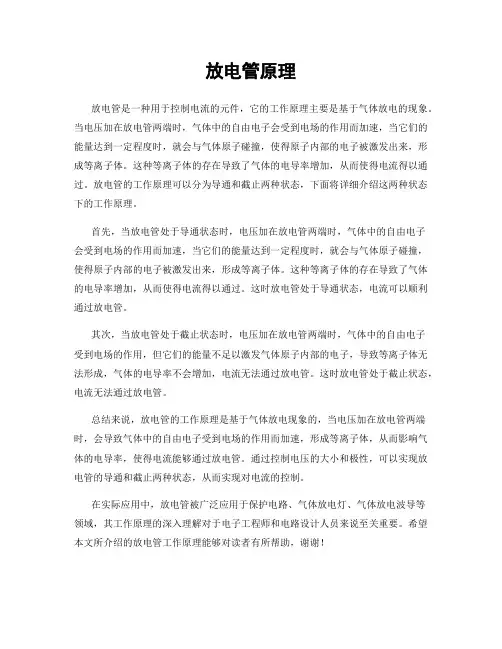

放电管原理
放电管原理
放电管是一种用于控制电流的元件，它的工作原理主要是基于气体放电的现象。
当电压加在放电管两端时，气体中的自由电子会受到电场的作用而加速，当它们的能量达到一定程度时，就会与气体原子碰撞，使得原子内部的电子被激发出来，形成等离子体。
这种等离子体的存在导致了气体的电导率增加，从而使得电流得以通过。
放电管的工作原理可以分为导通和截止两种状态，下面将详细介绍这两种状态下的工作原理。
首先，当放电管处于导通状态时，电压加在放电管两端时，气体中的自由电子
会受到电场的作用而加速，当它们的能量达到一定程度时，就会与气体原子碰撞，使得原子内部的电子被激发出来，形成等离子体。
这种等离子体的存在导致了气体的电导率增加，从而使得电流得以通过。
这时放电管处于导通状态，电流可以顺利通过放电管。
其次，当放电管处于截止状态时，电压加在放电管两端时，气体中的自由电子
受到电场的作用，但它们的能量不足以激发气体原子内部的电子，导致等离子体无法形成，气体的电导率不会增加，电流无法通过放电管。
这时放电管处于截止状态，电流无法通过放电管。
总结来说，放电管的工作原理是基于气体放电现象的，当电压加在放电管两端时，会导致气体中的自由电子受到电场的作用而加速，形成等离子体，从而影响气体的电导率，使得电流能够通过放电管。
通过控制电压的大小和极性，可以实现放电管的导通和截止两种状态，从而实现对电流的控制。
在实际应用中，放电管被广泛应用于保护电路、气体放电灯、气体放电波导等
领域，其工作原理的深入理解对于电子工程师和电路设计人员来说至关重要。
希望本文所介绍的放电管工作原理能够对读者有所帮助，谢谢！。
三极放电管简介及参数
三极放电管简介及参数三极放电管的结构三极放电管的结构示意图，它是由纯铁电极、镍铬钴合金帽、银铜焊帽和陶瓷管体等主要部件构成的。
在三极放电管中增加了镍铬钴合金圆筒，作为第三电极，即接地电极。
1—银铜焊帽 2-金属管帽2—接地电极 4-电极引线5-陶瓷管三极放电管的主要参数1．直流放电电压：在上升陡度低于100V/s的电压作用下，放电管开始放电的电压值称为其直流放电电压。
由于放电具有分散性，围绕着这个平均值还需要同时给出允许的偏差上限和下限值。
2．冲击放电电压：在具有规定上升陡度的暂态电压脉冲作用下，放电管开始放电的电压值称为其冲击放电电压。
由于放电管的响应时间或动作时延与电压脉冲的上升陡度有关，对于不同的上升陡度，放电管的冲击放电电压是不相同的。
一些制造厂通常是给出在上升陡度为1KV/μs的冲击放电电压值，实际上，出于一般应用的考虑，还应给出放电管在100V/μs、500V/μs、1KV/μs、5KV/μs 和10KV/μs等不同上升陡度下的冲击放电电压，以尽量包括在各种保护应用环境中可能遇到的暂态过电压上升陡度范围。
3．工频耐受电流：放电管通过工频电流5次，使管子的直流放电电压及绝缘电阻无明显变化的最大电流称为其工频耐受电流。
当应用于一些交流供电线路或易于受到供电线路感应作用的通讯线路时，应注意放电管的工频耐受问题。
经验表明，感应工频电流较小，一般不大于5A，但其持续时间却很长；供电线路上的过电流很大，可高达数百安培，但由于继电保护装置的动作，其持续时间却很短，一般不超过5s。
4．冲击耐受电流：将放电管通过规定波形和规定次数的脉冲电流，使其直流放电电压和绝缘电阻不会发生明显变化的最大值电流峰值称为管子的冲击耐受电流。
这一参数总是在一定波形和一定通流次数下给出的，制造厂常给出在8/20μs波形下通流10次的冲击耐受电流，也有给出在10/1000μs波形下通流300次的冲击耐受电流。
5．绝缘电阻和极间电容：放电管的绝缘电阻很大，制造厂给出的该参数值一般为绝缘电阻的初始值，约为数千兆欧，在放电管的不断使用过程中，绝缘电阻值将会降低。
放电管型号参数
放电管型号参数如下：
1. 氘气放电管：主要用于微波和毫米波技术中的放大器、振荡器和开关等方面。
常用工作频率范围在10GHz ~ 90GHz之间。
2. 铝电解放电管：主要用于汽车点火系统、医疗设备以及工业高频设备的点焊机、轧辊、切割等部件。
其耐压电流范围一般在0.5A ~ 20A之间。
3. 钴放电管：主要用于雷达信号发射、电视信号放大器以及太阳能电池板的电池低温测试等领域。
其居里温度常数一般为678K。
4. 汞弧放电管：主要用于紫外线灯管、荧光灯、紫外线杀菌器等电器设备中。
其最高工作温度可达500°C左右。
5. 氖气放电管：主要用于视觉效果和装饰灯具中，使用电压一般在70V ~ 120V 之间。
脉冲放电
产生脉冲放电的原理电路如图1所示。
图1脉冲放电的电原理图工作时，先由直流电源通过电R对电容器C充电，当充到一定电量时，再在缠绕于放 电管上的触发金属丝两端加上高压脉冲。使管内气体着火，电容器C随即通过放电管放电，在很短的时间里把贮藏 在电容器中的大量电能以光能的形式释放出米，形成极强的闪光。放电随即熄火。
电路
为消除蓄电池的硫化现象，延长蓄电池的使用寿命，本充电器设计了脉冲放电电路，对硫化的蓄电池具有脉 冲修复作用。该电路由IC3（CD401）、VT5（负脉冲开关管）和其他元器件组成。
IC3的非门A、B和C15、C16、R24、R25组成多谐振荡电路，振荡脉冲输入IC3的2引脚对反相器C进行控制， IC3的1引脚受控于IC2的1引脚，在充电状态时，IC3的1引脚为高电平，反相器C输出放电控制脉冲，经非门处理 后驱动VT5和VT6组成的达林顿管放大后，实现脉冲放电。
脉冲电源：用户的负载需要断续加电，即按照一定的时间规律，向负载加电一定的时间，然后又断电一定的 时间，通断一次形成一个周期。如此反复执行，便构成脉冲电源。例如对于无极性电解电容器的老练工艺中，需 要给电容器正向充电一段时间，然后放电，然后反向给电容器充电一段时间，然后放电，如此便形成正向→放电 （断电）→反向→放电→正向……，如此反复。
相关术语
脉冲信号：瞬间突然变化，作用时间极短的电压或电流称为脉冲信号。它可以是周期性重复的，也可以是非 周期性的或单次的。
脉冲反应堆（pulse reactor）：能在很短时间间隔内达到超临界状态，从而产生很高脉冲功率和很强中子 通量，并能安全可靠地多次重复运行的反应堆。它分为热中子脉冲堆和快中子脉冲堆两类。中国建成了一座铀氢 锆脉冲反应堆，这是以铀氢锆作燃料的反应堆。它主要以氢作为慢化剂，当功率升高时，温度就会提高，氢的慢 化作用减弱，反应性立即降低，反应堆有很大的瞬发负温度系数，因而呈脉冲运行。脉冲反应堆除了用来培训人 员、从事研究工作和生产短寿命放射性同位素外，还可用来治疗癌症、中子照相、活化分析及辐照燃料和材料。
高压脉冲发生器原理
高压脉冲发生器原理
高压脉冲发生器是一种能够产生高能脉冲电场和磁场的核技术设备。
其基本原理是借助电路中电容的电能快速放电，使得电路中的电感元件在
瞬间产生高电流，并产生强烈的磁场和电场，从而产生高能脉冲电磁辐射。
具体实现方式有以下几种：
1.放电管法：通过将电容上存储的能量快速释放到一个低阻值的放电
管上，使得电路中的电感元件在瞬间产生高电流，从而产生高能脉冲。
2.快速开关法：通过控制一个可调的开关管的开关状态，使得电路中
的电容能够在合适的时候快速放电，从而实现高能脉冲辐射。
3.磁压缩法：通过使用磁场的作用将导体进行磁压缩，使得电路中的
电容得以快速放电，从而产生高能脉冲。
高压脉冲发生器的原理在核科技，工业监控，药品贮存等领域有着广
泛的应用。
放电管工作原理
放电管工作原理
放电管是一种嵌入灯管内部的装置，其工作原理是通过产生电弧放电来激发灯管中的气体，从而使灯管发出光线。
放电管的主要组成部分有两根电极，一根是正极（阳极），另一根是负极（阴极）。
在正常情况下，放电管内部的气体处于低压状态，无法发出光线。
当正负极的电压差达到一定值时，阴极上的电子开始被加速，从而获得足够的能量。
当电子撞击气体分子时，会将气体分子的电子从基态激发到高能级，同时自身也会损失能量，形成正离子。
这些激发态的气体分子在经过短暂的激发态存在时间后，会返回基态，释放出能量。
这些能量以光的形式散发出来，形成可见光。
在放电过程中，放电管内部的气体会发生电离和电子轰击过程，导致电流的流动。
电流的流动使得放电管内部的气体产生高温和高压，从而形成电弧放电。
电弧放电所产生的高温和高压使得放电管内部的气体发生化学反应和激发过程，产生光线。
放电管的光谱特性与放电管内部气体的种类密切相关。
不同种类的气体会发出不同波长的光线，从紫外线到红外线都有可能。
因此，通过选择不同种类的气体，可以产生不同颜色的光线。
总结起来，放电管的工作原理是通过电弧放电激发气体分子，使其产生光线。
该光线的颜色和强度取决于放电管内部气体的种类和工作条件。
RM---型陶瓷高压放电管
RM---型陶瓷高压放电管RM---型陶瓷高压放电管是一种新型电真空器件，它是两电极快速高压电子开关管。
主要用于真空开关(真空断路器和真空接触器)操作过电压和雷电过电压保护。
保护高压电动机，电力变压器，电力电容器等免遭过电压击穿损坏。
一工作原理：在正常情况下，过电压低于放电管放电值时，放电管两电极处于断开状态，电极间具有很高的绝缘性能。
当过电压高于放电管放电值时，放电管两电极之间快速(数微秒）击穿，且以很低的内阻通过大的脉冲电流。
脉冲电流峰值大小决定于外部电路的储能和雷电波瞬时的峰值能量。
用放电管吸收过电压，当过电压作用于放电管时，放电管导通，于是过电压的峰值能量快速通过放电管接地释放，从而可靠地保护了高压电器和设备免遭损坏。
过电压波峰通过后，电流随即下降，放电管内两电极间绝缘性能又快速(数微秒）恢复，放电管两电极又处于原来的断开状态。
二性能特点： 1 体积小，承受过电压高，陶瓷高压放电管的放电电压与放电管内两电极的间距，电极形状，电极材料，电极间气体成分和压力等有关。
高压放电管的击穿电压对过电压的上升速率十分敏感，过电压越高，过电压上升速率越快，击穿时间越快。
如RM-6型陶瓷高压放电管，在冲击放电波形1.2/50us下：冲击电压等于30.7KV时，击穿时间0.99us；冲击电压等于27KV时，击穿时间1.5us；冲击电压等于20KV，击穿时间17us。
（详见92年西安交大高压试验室测试报告中伏秒特性曲线）。
2 陶瓷高压放电管能承受很大的冲击电流，瞬时耐冲击电流大(大于10KA)。
陶瓷高压放电管的耐冲击电流能力与电极间气体成分和压力有关，与放电管的管径有关，管径越大，耐冲击电流越大。
3 不放电时直流高压漏电流极小(漏电流小于30微安)（详见92年西安国家高压电器测验中心测试报告）。
4 工作时放电管不发热，特别适用于真空开关操作过电压和雷电过电压保护。
5 无极性（极性不明显），无残压，无杂音，过电压能量快速在陶瓷放电管内击穿,通过放电管接地释放，适用于易燃，易爆恶劣环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压脉冲放电管简介
脉冲放电管是一种新型电真空器件,它是冷阴极电子开关管.一工作原理在正常情况下,电压低于放电管放电值时,放电管两电极处于断开状态,电极间具有很高的绝缘性能.当电压高于放电管放电值时,放电管两电极之间形成等离子区,快速生成电弧,且以很低的内阻通过大电流,电流峰值大小决定于外部电路的储能.用放电管抑制过电压时,当过电压作用于放电管时,放电管导通,于是过电压的峰值随之下降,从而可靠地保护了高压电器和设备免遭损坏.过电压波峰通过以后,电流随即下降,放电管内电弧熄灭,放电管两电极间恢复成原来的断开状态.二性能特点 1 体积小,承受电压高,瞬时通过电流大,放电能量大.不放电时漏电流极小,工作时放电管不发热,特别适用于高电压,大电流放电保护.2 无极性,无残压,无杂音,电弧不外露,适用于易燃,易爆环境下.3 放电电压稳定,且受外界环境:温度,湿度,气压等影响小.4 放电管自身电容和电感都很小,故对被保护电路无影响;不但适用于直流和工频,而且还适用于高频高电压电路中.5 有很好的自愈性能,可多次重复使用,且放电速度快,恢复快,重复频率高,使用寿命长.使用方便,不需要维护.三主要用途 1 用于真空开关操作使用产生过电压时,对电机,电力变压器,电力电容器等进行保护.2 用于输配电线路和通信,广播线路上的雷电过电压和感应过电压保护.3 用于操作和意外的接触产生过电压时,对高压电器进行过电压击穿保护.四使用注意事项1选择脉冲放电管的放电电压必须高于电路正常工作电压.根据被保护的高压电器的耐压,选择适当电压等级的脉冲放电管.2 在恶
劣环境下使用,应避免外界环境污染,而使脉冲放电管瓷管外壳绝缘性能下降.3 放电瞬间脉冲放电管内伴随着闪光属正常现象.该产品于1991年9月在上海华东开关厂，真空开关开断及关合能力实验过程中能抑制过电压的产生，起到了保护作用。
于1991年12月煤炭部在焦作煤矿，真空开关过电压实验中也起到了抑制过电压作用。
于1992年3月西安交大高压实验室做了脉冲放电管伏秒特性测试试验。
于1992年12月在西安高压电器研究所质量监督检验测试中心按技术要求进行了工频放电电压，直流放电电压，直流泄漏电流，电极间电容，冲击电流，方波电流等实验。
各项试验皆符合技术要求。
据说目前还无此类产品进行实验，国内外暂无此等级（6KV以上）高压放电管投入生产。
部分RM-型脉冲放电管的主要性能参数。
