衣料抗紫外线剂紫外线屏蔽剂防UV剂抗紫外整理剂防紫外线整理剂
纺织品的抗紫外线整理
纺织品的抗紫外线整理引言紫外线是太阳发出的一种电磁辐射。
虽然适量的紫外线对人体有益，可以促进维生素D的合成和增强免疫力，但过量的紫外线辐射却会对人体健康产生负面影响，如导致皮肤炎症、晒斑、光老化、皮肤癌等。
纺织品在衣物中起到了保护人体免受紫外线辐射的作用。
通过对纺织品进行抗紫外线整理，可以有效减少紫外线的穿透，提高纺织品的防护性能。
紫外线的影响紫外线可以分为UVA、UVB和UVC三种波长。
UVC被臭氧层吸收，不会对人体产生影响，但UVA和UVB可穿透大气层，直接照射到地面。
UVA主要影响皮肤老化和免疫抑制，而UVB则是引起皮肤晒伤和皮肤癌的主要原因。
长时间的紫外线照射会导致纺织品的颜色褪色、拉伸、变脆等问题，同时也会降低纺织品的保护性能。
因此，对纺织品进行抗紫外线整理，可以保护人体免受紫外线辐射，延长纺织品的使用寿命。
抗紫外线整理技术纺织品的抗紫外线整理技术主要分为物理方法、化学方法和复合方法。
1. 物理方法物理方法是通过改变纺织品的物理结构，阻挡紫外线的穿透。
常见的物理方法包括增加纺织品的密度、增加纱线的细度和使用紫外线抑制剂。
增加纺织品的密度增加纺织品的密度可以减少紫外线的穿透。
通过提高织物的纱线密度、增加织物的层次感和减小织物的孔隙度，可以有效提高纺织品的抗紫外线性能。
增加纱线的细度纺织品的细度对抗紫外线性能有一定影响。
细纤维纺织品由于纤维直径较小，可以更好地阻挡紫外线的穿透。
因此，通过使用细纱线可以提高纺织品的抗紫外线性能。
使用紫外线抑制剂紫外线抑制剂是一种可以吸收或散射紫外线的化学物质。
纺织品在生产过程中可以添加紫外线抑制剂，使纤维表面形成一层保护层，从而减少紫外线的穿透。
常见的紫外线抑制剂有二苯酮类化合物和苯并三唑类化合物等。
化学方法是通过在纺织品表面形成一层紫外线吸收剂或紫外线散射剂，来阻挡紫外线的穿透。
紫外线吸收剂紫外线吸收剂是一种可以吸收紫外线能量，并将其转化为热能的化学物质。
防紫外线整理剂
防紫外线整理剂 RDLIGHT 1225太阳光谱中的紫外线不仅使纺织品褪色和脆化，也可使人体皮肤晒伤老化，产生黑色素和色斑，更严重的还会诱发癌变，危害人类健康。
RDLIGHT 1225防紫外线织物的防护原理是吸收高能量的紫外线，通过分子能级的跳跃使之向低能量转化，变成低能量的热能或波长较短的电磁波，从而降低日晒强度，消除紫外线对人体和织物的危害；同时也可以增RD LIGHT 1225加织物对紫外线的反射和散射作用，防止紫外线透过织物。
产品性状和技术指标防紫外线整理剂主要含有RDLIGHT 1225高效紫外线吸收材料, 该产品无毒、不爆、对人体安全，对皮肤无刺激、无过敏反应，不影响织物的色泽、强力和吸湿透气性。
RDLIGHT 1225外观为淡褐色液体，低温时易凝固（水浴加热，搅拌后使用），有效成分含量为33%，pH值约为7，离子性为非离子，可与水混溶。
防紫外线整理剂RDLIGHT 1225适用于棉、麻、丝、毛、涤棉和锦纶等织物的防紫外线整理，处理后的织物对180-400nm波段的紫外线（特别是UV-A和UV-B）有良好的吸收转化、反射和散射作用，澳大利亚等国内外权威机构测试证明：RDLIGHT 1225整理JC40x40 110x90色平布UPF 值高达50+，并且40次洗涤后UPF值仍为50+。
使用说明RDLIGHT 1225整理织物的方法可以是浸轧、涂层、浸渍或喷涂，用量通常为2-4% （o.w.f.）,具体用量和用法视织物的品种和用途而定。
一、浸轧法工艺：1.工艺配方：（以轧液率70%为例）防紫外线整理剂RDLIGHT 1225 20 -50克 /升低温固着剂 20 -50克 /升2.化料操作：（以配制500升溶液为例）首先在化料桶内加入约400升水，搅拌加入RDLIGHT 1225，再加入，低温交联剂搅拌均匀，最后加水至500升，继续搅拌，（化料桶的放料管加过滤袋）。
3.工艺流程：漂染后的织物→浸轧防紫外溶液→烘干（80 -110℃）→拉幅（160 -170℃，30秒或120℃，5-6分钟）二．涂层法工艺：1．工艺处方：防紫外线整理剂RDLIGHT 1225 2-5%涂层浆 X %2．工艺流程：漂染后的织物→涂层→烘干（→高温焙烘或拉幅）三、浸渍工艺：纯涤纶和锦纶织物及纱线：30-60minRDLIGHT1225 3-6% 130℃分散染料X%醋酸调pH值=4-62-3℃/min 洗净（同常规工艺）室温4.注意要点：⑴浸轧防紫外溶液后，烘干时要注意防止泳移（最好采用红外线或热风预烘再烘筒烘干）。
纺织品的抗紫外线性能与应用分析
纺织品的抗紫外线性能与应用分析在日常生活中，我们经常暴露在阳光下，紫外线（UV）对皮肤的伤害日益受到关注。
而纺织品作为我们日常穿着和使用的重要物品，其抗紫外线性能显得尤为重要。
本文将深入探讨纺织品的抗紫外线性能以及其在各个领域的广泛应用。
一、紫外线的危害及防护需求紫外线根据波长的不同，可分为 UVA（波长 320 400 纳米）、UVB（波长 280 320 纳米）和 UVC（波长 100 280 纳米）。
其中，UVA 能够穿透皮肤深层，导致皮肤老化、皱纹和色斑的形成；UVB 则会引起皮肤晒伤、红肿和脱皮，长期暴露还可能增加皮肤癌的风险。
为了减少紫外线对人体的伤害，采取有效的防护措施至关重要。
除了涂抹防晒霜外，穿着具有抗紫外线性能的纺织品也是一种重要的防护手段。
二、纺织品抗紫外线的原理纺织品能够抵御紫外线的主要原理有以下几种：1、吸收作用某些纤维材料本身具有吸收紫外线的能力，能够将紫外线的能量转化为热能或其他形式的能量，从而减少紫外线的透过。
2、反射作用通过在纺织品表面添加特殊的涂层或处理，使其能够反射紫外线，阻止紫外线进入纺织品内部。
3、散射作用纤维的结构和排列方式可以使紫外线发生散射，改变其传播方向，从而降低紫外线的透过率。
三、影响纺织品抗紫外线性能的因素1、纤维种类不同的纤维材料对紫外线的吸收和阻挡能力存在差异。
例如，聚酯纤维、尼龙等合成纤维通常具有较好的抗紫外线性能，而棉、麻等天然纤维的抗紫外线能力相对较弱。
2、织物结构织物的紧密程度、厚度和孔隙大小都会影响紫外线的穿透。
一般来说，织物越紧密、越厚，孔隙越小，抗紫外线性能越好。
3、颜色深色织物通常比浅色织物具有更好的抗紫外线性能，因为深色能够吸收更多的紫外线。
4、后整理工艺通过对纺织品进行抗紫外线整理，如添加紫外线吸收剂、涂层处理等，可以显著提高其抗紫外线性能。
四、纺织品抗紫外线性能的测试方法为了准确评估纺织品的抗紫外线性能，通常采用以下几种测试方法：1、紫外线透过率测试使用专业的仪器测量紫外线在纺织品中的透过率，从而计算出纺织品的紫外线防护系数（UPF）。
抗紫外线纳米材料在纺织品中的应用
抗紫外线纳米材料在纺织品中的应用抗紫外线纳米材料在纺织品中的应用研究随着人们生活水平的提高，对防晒、防紫外线的需求也越来越高。
抗紫外线纳米材料作为一种新型的防晒材料，因其具有优异的抗紫外线性能而受到了广泛关注。
本文将从抗紫外线纳米材料的种类、制备方法、性能评价以及在纺织品中的应用等方面进行详细阐述。
一、抗紫外线纳米材料的种类1.1 氧化锌纳米颗粒氧化锌纳米颗粒是一种常见的抗紫外线纳米材料，其粒径在2-50 nm之间。
氧化锌纳米颗粒具有较高的比表面积和较大的活性位点，能够有效地吸收紫外线并转化为热能，从而起到防晒的作用。
氧化锌纳米颗粒还具有一定的抗菌性能，可以抑制细菌的生长。
1.2 石墨烯石墨烯是一种由碳原子构成的二维纳米材料，具有极高的导电性和导热性。
近年来，研究发现石墨烯还具有很好的抗紫外线性能。
石墨烯纳米片中的空穴和电子能够在紫外线照射下发生振动，从而将紫外线转化为热能，实现防晒效果。
石墨烯还具有较好的透明性和导电性，可以作为智能涂料用于纺织品。
1.3 光催化纳米材料光催化纳米材料是指一类能够利用光能催化化学反应的纳米材料。
这类材料在紫外线照射下能够产生自由基等活性物质，进而引发一系列氧化还原反应，实现防晒效果。
光催化纳米材料在纺织品中的应用有望开发出具有良好防晒性能的新型染料和整理剂。
二、抗紫外线纳米材料的制备方法2.1 化学气相沉积法化学气相沉积法是一种常用的制备抗紫外线纳米材料的方法。
该方法通过将含有抗紫外线成分的有机物与高纯度气体反应，在高温下使气体中的分子沉积到基底上，从而形成抗紫外线纳米材料。
这种方法的优点是合成过程简单、可控性强，但缺点是产物的纯度和分布难以保证。
2.2 溶胶-凝胶法溶胶-凝胶法是一种适用于制备大尺寸、均匀分布的抗紫外线纳米材料的方法。
该方法通过将含有抗紫外线成分的溶胶与凝胶模板反应，形成具有特定结构和性能的抗紫外线纳米材料。
溶胶-凝胶法的优点是可制备出大尺寸、均匀分布的抗紫外线纳米材料，但缺点是产物的稳定性较差，易受到环境因素的影响。
纺织品的抗紫外线整理技术研究与应用

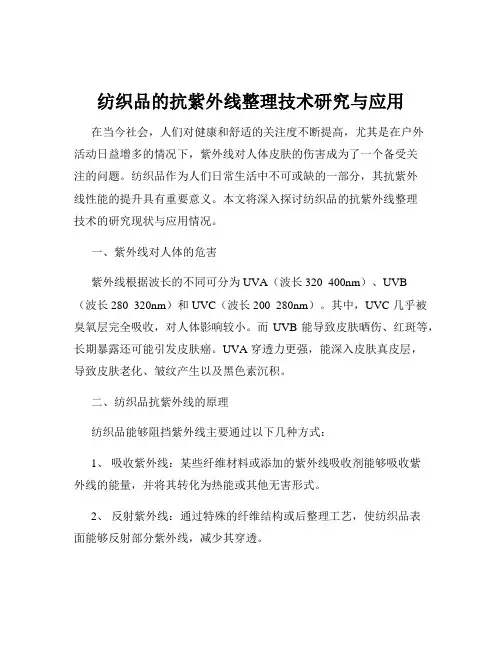

纺织品的抗紫外线整理技术研究与应用在当今社会，人们对健康和舒适的关注度不断提高，尤其是在户外活动日益增多的情况下，紫外线对人体皮肤的伤害成为了一个备受关注的问题。
纺织品作为人们日常生活中不可或缺的一部分，其抗紫外线性能的提升具有重要意义。
本文将深入探讨纺织品的抗紫外线整理技术的研究现状与应用情况。
一、紫外线对人体的危害紫外线根据波长的不同可分为 UVA（波长 320 400nm）、UVB（波长 280 320nm）和 UVC（波长 200 280nm）。
其中，UVC 几乎被臭氧层完全吸收，对人体影响较小。
而 UVB 能导致皮肤晒伤、红斑等，长期暴露还可能引发皮肤癌。
UVA 穿透力更强，能深入皮肤真皮层，导致皮肤老化、皱纹产生以及黑色素沉积。
二、纺织品抗紫外线的原理纺织品能够阻挡紫外线主要通过以下几种方式：1、吸收紫外线：某些纤维材料或添加的紫外线吸收剂能够吸收紫外线的能量，并将其转化为热能或其他无害形式。
2、反射紫外线：通过特殊的纤维结构或后整理工艺，使纺织品表面能够反射部分紫外线，减少其穿透。
3、散射紫外线：纤维之间的空隙和织物的结构能够使紫外线发生散射，降低其直接穿透的强度。
三、抗紫外线整理技术的分类1、物理整理法物理整理法主要包括增加织物的厚度、紧密度和覆盖度。
例如，使用较厚的织物、高密度的编织结构或者多层织物叠加，可以减少紫外线的透过。
然而，这种方法往往会增加织物的重量和成本，同时可能影响其透气性和舒适性。
2、化学整理法（1）紫外线吸收剂紫外线吸收剂是一类能够吸收紫外线并将其能量转化为热能等形式的化合物。
它们可以通过浸渍、涂层等方式与纺织品结合。
常见的紫外线吸收剂包括苯并三唑类、二苯甲酮类等。
这些吸收剂在吸收紫外线后，分子结构发生变化，从而消耗紫外线的能量。
（2）紫外线反射剂如金属氧化物（如氧化锌、二氧化钛等），它们能够将紫外线反射回去，减少其进入织物内部。
这些反射剂通常以纳米粒子的形式存在，通过后整理工艺附着在纺织品表面。
抗紫外线整理剂 ADK UV-P
抗紫外线整理剂ADK UV-P
产品用途：本产品是专用于涤纶织物的紫外线吸收剂，可降低紫外线对涤纶防织品的穿透性。
本产品对涤纶织物具有非常优异的抗紫外整理效果和耐
洗性，采取染色同浴使用时不增加额外的加工程序，实现节能减排，
而且对色光的影响不大。
应用方法：ADK UV-P可单独或与分散染料同浴使用，用量：1－3%。
（1）:高温染色工艺
分散染料：X%:
ADK UV-P:1~3%;
匀染剂：0.5~1.5%；
醋酸：PH=4.5~5;
浴比：1:10~1:20;
升温至130℃，在130℃下保温染色30~60min。
根据所用染料品种不同，相应调整染色升温速率和染色时间。
若单独使用ADK UV-P，染浴升温至130℃后，只需保温10min。
（2）：热溶轧染工艺
分散染料：Xg/L；
ADK UV-P：25~50g/L；
防泳移剂：10~30g/L；
参透剂：0.5~2g/L；
轧余率60~80%，110~130℃烘干，190~210℃烘焙。
若单独使用ADK UV-P，焙烘条件为180℃，处理30秒。
（3）浸轧工艺
ADK UV-P：10~30g/L；
牢度促进剂ADK FIX-ET:10~30g/L
浸轧ADK UV-P（轧余率70~80%）→烘干（90~110℃）→高温拉
幅（170~190℃×30~90s或120~130℃×3~6min）。
抗紫外线助剂主要成分
抗紫外线助剂主要成分（一）防紫外线剂：防紫外线剂主要通过吸收、反射或转化紫外线辐射来保护材料。
最常见的防紫外线剂有：1.垂直吸收剂：这种剂能够吸收波长在280纳米至400纳米之间的紫外线辐射，具有较宽的吸收光谱范围。
常用的垂直吸收剂有苯二酮、苯酚、苯酚酮等。
2.添加吸收剂：这种剂在制备过程中能够被材料吸收并发生化学反应，将紫外线辐射转化为热能。
常用的添加吸收剂有铁氰化钾、光硬化剂等。
3.反射剂：这种剂能够反射紫外线辐射，降低其对材料的损害。
常用的反射剂有钛白粉、铝粉等。
（二）光稳定剂：光稳定剂是一类能够抑制材料在紫外线照射下产生光化学反应的添加剂。
光稳定剂主要有纳米化学稳定剂和经典光稳定剂两类。
1.纳米化学稳定剂：这种剂主要是通过纳米技术制备的颗粒，能够吸收和分散紫外线辐射，并将其转化为无害的能量。
其主要成分包括氧化锌纳米颗粒、二氧化钛纳米颗粒等。
2.经典光稳定剂：这种剂能够通过分散剂的作用将紫外线辐射分散在材料中，阻止光聚合反应的发生。
常用的经典光稳定剂有苄基二氯乙酸酯、苯乙烯二氯乙酸酯等。
（三）吸收剂：吸收剂是一类能够吸收紫外线辐射的添加剂。
它们通过对紫外线辐射的吸收使用能将其转化为热能，保护材料不受紫外线辐射的损害。
常用的吸收剂有有机吸收剂和无机吸收剂。
1.有机吸收剂：这种剂主要由有机化合物组成，能够吸收紫外线辐射。
常用的有机吸收剂有苄酚、苯酚、苯酚酮等。
2.无机吸收剂：这种剂主要由无机化合物组成，能够吸收紫外线辐射。
常用的无机吸收剂有钛酸酯等。
总结起来，抗紫外线助剂主要有防紫外线剂、光稳定剂和吸收剂等成分。
它们通过吸收、反射或转化紫外线辐射，保护材料不受紫外线的损害，延长其使用寿命和外观。
不同的材料和应用领域对抗紫外线助剂的要求不同，因此具体的配方和成分选择需根据实际情况加以考虑。
面料防紫外线剂,抗紫外线助剂,抗UV助剂,抗紫外整理剂,紫外线屏蔽剂
防紫外线整理剂HTUV100结构或组分：三氮杂苯衍生物高效紫外线吸收材料；用途及应用方法：可用于棉、丝、毛、涤纶、锦纶及其混纺织物的高效持久型防紫外线整理及提高部分染料的日晒牢度；1、浸轧工艺：〈1〉工艺配方：防紫外线整理剂HTUV100 15～50g/L交链剂AF6900 15～50g/L〈2〉工艺流程：浸轧防紫外线溶液（轧余率70%～80%）→烘干（90～110℃）→高温拉幅（170～190℃×30s或120～130℃×3～6min）2、浸渍工艺（只适用于纯涤纶和锦纶织物及纱线）：〈1〉工艺配方：防紫外线整理剂HTUV100 2%～6% (o.w.f)〈2〉工艺流程：与染料同时加入到液槽，工艺与分散染料染色相同包装贮存：25kg、120kg塑料桶包装，贮存在0℃以上的仓库中，稳定期储存一年。
韩笑纺织品防紫外线性能检测标准发展近况高铭，汤晓蓉[法国国际检验局上海申美商品检测有限公司，上海201108]【摘要】目前尚无全球统一的防紫外线纺织品的检测标准，各国制定的各种标准全部采用了仪器测试法来测定样品的防紫外线性能，UPF值和一定波段的紫外线透射率是表征纺织产品防紫外线性能的基本参数。
纺织品防紫外线性能的标准体系大致由试样预处理、性能测试和分级标签三部分组成，如美国和UV Standard 801标准，但欧洲、澳洲和中国标准是由性能测试和分级标签二部分组成。
试样预处理以美国标准最为剧烈，国际检测协会的UV Standard 801标准次之。
各国标准在紫外线性能测试方法上基本相同，但在试样准备和分级标签方面却有着较大不同。
人类六种不同的皮肤类型对防紫外线产品的要求不同，欧美买家对防紫外线纺织产品的检测标准和性能要求也会因最终用途而不同。
【关键词】纺织品；防紫外线；标准；检测；预处理0 前言上世纪90年代，日本首先生产了防紫外线织物。
目前，提高纺织品防紫外线性能的途径大致有四个，一是直接选用具有较好抗紫外线性能的纤维为原料来生产纺织品，如亚麻、涤纶纤维等；二是改变面料的组织结构，如增加面料的厚度、密度等；三是在纺织纤维纺丝时添加陶瓷微粒以反射紫外线，达到防紫外线的作用；四是对织物进行防紫外线后整理，如将织物浸染紫外线吸收剂或阻断剂，或在织物表面进行防紫外线涂层整理等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
抗紫外线整理概述
近年来人们对日光有了比较全面的认识。
以往的观点是多晒阳光可以促进健康，现在却被告之，赖以抵挡日光中强烈紫外线辐射的地球表面臭氧层日益变薄，皮肤癌和白内障的发病率将在北半球高海拔地区和南半球低海拔地区增加。
例如澳大利亚就是目前世界上皮肤癌高发区。
凡是白种人居住区域皮肤癌发病率都在递增，事实也说明皮肤白皙的人受紫外线的威胁更大。
因此纺织品的防紫外线整理引人注目，这种整理主要在天然纤维品种上进行，对于化学纤维则在纺丝过程中进行处理，当然也可以在织物上进行整理。
最近研究表明：臭氧每受到１％的破坏，抵达地球表面的有害紫外线将增加２％左右，皮肤癌的发病率将增加４％左右。
此外，臭氧层遭到破坏还可引起人类免疫功能下降，损伤皮肤基因。
因此本项整理将日益显得重要。
紫外线的危害
紫外线按波长可分为三段，320～400nm为紫外线Ａ段（ＵＶ－Ａ），280～320nm 为紫外线Ｂ段（ＵＶ－Ｂ），及200～280nm为紫外线Ｃ段（ＵＶ－Ｃ）。
此外还有10～200nm的远紫
外线，或称真空紫外线。
其中ＵＶ－Ｃ被臭氧层吸收难以到达地面。
ＵＶ－Ｂ能量大，能导致真皮血管扩张红肿，出现水泡，产生晒伤。
ＵＶ－Ａ会引起肌肤变黑，造成皮肤干皱。
皮肤晒黑主要是人体抵御日光破坏造成的，但这个过程本身在某些人身上会导致癌变。
具体情况是紫外线能使细胞核中的脱氧核糖核酸（ＤＮＡ）损伤形成碎片。
当皮肤内的细胞受到损伤，细胞核就会释放修复性的物质——酶，酶能有助于产生新的ＤＮＡ，以替换被损形成的碎片，然而被损的碎片和酶会刺激黑色素细胞产生黑色素。
如果超过修复能力会使皮肤致癌。
紫外线对人们的危害在于它对皮肤具有透过性。
波长较长的ＵＶ－Ａ比ＵＶ－Ｂ透过皮肤量大，对人危害最大。
因为超短紫外线ＵＶ－C能被臭氧层所吸收，再加上各种气体、云雾、尘埃等的散射，使得小于280nm的电磁波无法到达地面，ＵＶ－Ｂ也只有一半能到达地面。
根据资料统计：皮肤角质层可吸收紫外线照射量的60％～80％，表皮层可吸收6％～18％，真皮层可吸收10％～20％。
紫外线具有光化学作用，长年受日光照射，眼睛的晶状体吸收大量紫外线，造成机体蛋白质变性和凝固性损伤，引起白内障和部分失明。
纺织品与紫外线
服装的功能是保暖、使穿着者美观和防护。
原始的保护功能是防止机械性的损伤，防紫外线是近代添加的另一种保护功能。
服装的紫外线透过率与衣服的厚度、面料的纤维组成和组织规格、色泽与花纹等有着很大关系。
例如浅色女式紧身内衣的光透过率为７５％，而蓝色牛仔仅为0.06％，白色衬衣透过率为１４％，绿色棉布虽然比前者轻薄一半，但透过率却只有１０％。
在所有的色泽中红色是最佳的防护服装，因为紫外线离太阳光谱中红色最远、波长最短，容易被波长最长的红色接纳与吸收。
各种纤维吸收紫外线的性能差异很大。
涤纶纤维分子中的苯环结构对３００nm以下的紫外线具有很强的吸收性，所以紫外线透过率很低。
涤纶缎纹组织紧密，涤纶乔其纱组织中空隙绞多，因此两者对紫外线透过率真有显著差异。
无光涤纶和有光涤纶之间的紫外线透过率也有所不同，原因在于无光涤纶中的二氧化钛起了漫反射作用，因此透过率较低。
羊毛、蚕丝等蛋白纤维分子结构中含有芳香族氨基酸，对３００nm以下的紫外线也有强烈的吸收性。
从以上对各种纤维的比较可知，棉织物是紫外线最易透过的面料，而纯棉服装又是回归自然最受欢迎的消费品，更是夏季的首选衣着，因此纯棉服装是防紫外线整理的主要对象。
由于人体各部位对紫外线抵御能力不同，其中上身最差，因此纯棉衬衫、纯棉Ｔ恤和纯棉女性紧身上衣更需要进行防紫外线整理。
澳大利亚太阳安全公司认为，每年全球需要防紫外线衬衫有１０００万件，就澳大利亚市场来说就需要２００万件。
有人说这各估计过于保守。
防紫外线整理
原理
对纤维、纱线或织物进行添加化学药剂处理。
通过这些处理，使织物对紫外线有较强的反射作用，对紫外线有屏蔽效果（紫外线屏蔽剂）；或将紫外线吸收（紫外线）后，将高能量紫外线转化成热能或无害的低能量辐射，以降低紫外线对织物和人体的伤害。
防紫外线剂主要有两大类：一类是紫外线反射剂，另一类是紫外线吸收剂。
紫外线反射剂能将紫外线通过反射折回空间，也称紫外线屏蔽剂。
这类反射剂主要是金属氧化物。
例如氧化锌、氧化铁、氧化亚铅和二氧化钛。
氧化锌能反射波长为２４０～３８０nm的紫外线，所以采用它屏蔽紫外线很好，而且价格较廉又无毒性。
二氧化钛能反射的波长范围较窄，只能反射波长为３４０～３６０nm的紫外线，因此实用价值不大。
另外，一些陶瓷物质也有良好的屏蔽作用，而且还有抗菌效果。
近年来很多工厂用这些无机物质和有机的紫外线吸收剂合用，相互有增效作用。
紫外线吸收剂能够将光能转化，即将高能量的紫外线转换成低能量的热能或波长较短、对人体无害的电磁波。
用于纺织品的紫外线吸收剂需要具备下列条件：
（１）安全无毒，尤其对皮肤没有刺激或过敏反应。
（２）吸收紫外线的波长范围宽广，效果良好。
（３）不影响织物原有色泽、手感、强度和色牢度。
（４）耐水洗和干洗，对光、热和化学品稳定。
（５）在应用过程中即吸收紫外线后不泛黄和产生有毒气体或固体物质。
（６）制造方便，成本较低。
防紫外线整理的方法
主要有两种，即浸轧法和涂层法。
由于防紫外线剂大部分均不溶于水，所以采用溶剂或分散相溶液的浸轧法。
对纤维素没有反应的防紫外线剂则需要在工作浴中添加粘合剂，但不要选择常用的含羟甲基型粘合剂，
它能使织物含游离甲醛，不符合绿色环保要求。
合成纤维织物则可以采用高温吸尽法。
防紫外线涂层整理则在涂层中加入防紫外线功能的微粒，即防紫外线剂的微粒，微径应在５nm为佳，最大不应超过２０nm。
涂层剂可采用聚丙烯酸酯和聚氨酯类，也可以采用橡胶
乳液和聚氯乙烯（乳液法制造）。
涂层的生产工艺和应用设备与常规涂层生产相同。
防紫外线整理的工艺
工艺处方：
无机紫外线剂（ZE—110或ZE—113）5%～15%
工艺流程：
浸轧ZE—110或ZE—113分散液→烘干→焙烘
工艺条件：
轧余率80%～100%
烘干时间2min
焙烘温度160℃
焙烘时间2min
超细氧化锌已成功地被应用于紫外线防护加工，它除具有很好的紫外线屏蔽性能外，还具有优良的耐热性、抗菌、防霉、防臭等功能。
防紫外线整理效果测定
目前尚无国际统一标准。
一般利用紫外分光光度计或紫外线强度计测定，最后计算透过率来评价效果。
测定时光源用日光或模拟光源，亦用紫外线区特定波长或ＵＶ－Ａ，ＵＶ－Ｂ的波长区的特定光源。
测定效果也可采用化妆品工业应用的ＳＰＦ（Sun Protec-tion Factor）法，即以防晒值来表示效果。
ＳＰＦ值是形成皮肤上红斑的最小紫外线量。
测定织物的防紫外线效果时，用整理织物前后的ＳＰＦ值之比来衡量。
纺织品防止紫外线给人体造成危害的防护性能一般是通过测定纺织品的紫外线透过程度或对紫外线的屏蔽程度或能够间接反映紫外线透过程度的指标来进行评价的，具体的反复法和优缺点见下表：。
