钢结构檩条如何计算
钢结构檩条如何计算★檁条的截面形式★实腹式檁条的截面形式●实腹式冷弯薄壁型钢截面在工程中的应用很普遍。
其中，卷边槽钢(亦称C形钢)檩条适用于屋面坡度i≤1/3的情况。
●直边和斜卷边z形檩条适用于屋面坡度i>1/3的情况。
斜卷边Z形钢存放时可叠层堆放，占地少。
做成连续梁檩条时，构造上也很简单。
★檩条的荷载和荷载组合●1.2×永久荷载+1.4×max{屋面均布活荷载，雪荷载}；●1.2×永久荷载+1.4×施工检修集中荷载换算值。
当需考虑风吸力对屋面压型钢板的受力影响时，还应进行下式的荷载组合：●1.0×永久荷载+1.4×风吸力荷载。
★檩条的内力分析●设置在刚架斜梁上的檩条在垂直于地面的均布荷载作用下，沿截面两个形心主轴方向都有弯矩作用，属于双向受弯构件（与一般受弯构件不同）。
●在进行内力分析时，首先要把均布荷载分解为沿截面形心主轴方向的荷载分量qx 、qy。
●C型檩条在荷载作用下计算简图如下：●Z型檩条在荷载作用下计算简图如下：★檩条的内力计算★檩条的截面验算—强度、整体稳定、变形强度计算—按双向受弯构件计算当屋面能阻止檩条的失稳和扭转时，可按下列强度公式验算截面：截面1.2.3.4点正应力计算公式如下：★整体稳定计算当屋面不能阻止檩条的侧向失稳和扭转时(如采用扣合式屋面板时)，应按稳定公式验算截面：★变形计算实腹式檩条应验算垂直于屋面方向的挠度。
对卷边槽形截面的两端简支檩条：对Z形截面的两端简支檩条：★容许挠度[v]按下表取值★檁条的构造要求●当檩条跨度大于4m时，应在檩条间跨中位置设置拉条。
当檩条跨度大6m时，应在檩条跨度三分点处各设置一道拉条。
●拉条的作用是防止檩条侧向变形和扭转并且提供x轴方向的中间支点。
此中间支点的力需要传到刚度较大的构件为此，需要在屋脊或檐口处设置斜拉条和刚性撑杆。
★拉条和撑杆的布置●当风吸力超过屋面永久荷载时，横向力的指向相反。
钢结构基础5.4 钢檩条设计
2、强度计算
My Mx f xWnx y Wny
My Mx f bW x y W y
3、稳定性计算
4、刚度计算
y
5q ky l 4 384EI x
• 钢结构基础
2、檩条与屋架的连接 檩条端部与屋架的连接应能阻止檩条端部截面的扭转， 以增强其整体稳定性。 实腹式和空腹式檩条与屋架的连接宜用檩托，檩条端部 与檩托的连接螺栓应不少于两个，并沿檩条高度方向设置， 见图5.16（a）。当檩条高度较小（小于120㎜），排列两 个螺栓有困难时，也可改为沿檩条长度方向设置，见图 5.16(b)。螺栓直径根据檩条的截面大小，可取M12 ～M16。
(a) (b) (c条的拉条和撑杆 （1） 拉条和撑杆的设置 设置、作用
(a) (b) 图 5.18 拉条和撑杆的布置图
• 钢结构基础
（2）拉条和撑杆与檩条的连接
（3）斜拉条与屋架的连接
• 钢结构基础 5.4.3檩条的计算 实腹式檩条的内力分析、强度、稳定性及刚度计算。 在屋面荷载作用下，实腹式檩条应按在两个主轴平面内 受弯的构件（双向弯曲梁）进行计算。其步骤为： 1 内力计算 （1） 荷载取值 永久荷载主要考虑屋面材料重量（包括防水层、保温层、 隔热层等）、檩条自重等。 可变荷载有屋面均布活荷载、雪荷载、积灰荷载、检修集 中荷载和风荷载等，其值可按《建筑结构荷载规范》或当 地资料取用。
（a） (b) 图 5.16 实腹式檩条端部连接
• 钢结构基础
当屋面坡度与屋面荷载较小时，也可用钢板直接焊于 屋架上弦作为檩托，见图5.17（a）。 轻型H型钢檩条，当截面高度h≤200㎜时，可直接用 螺栓与屋架连接，见图5.17(b)；当截面高度h>200㎜时， 需将下翼缘切去半肢设檩托与屋架连接，见图5.17(c)。

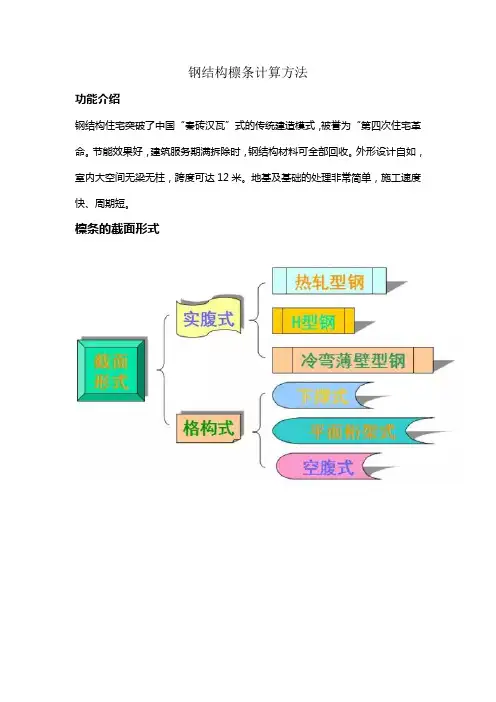

钢结构檩条计算方法
钢结构檩条计算方法功能介绍钢结构住宅突破了中国“秦砖汉瓦”式的传统建造模式，被誉为“第四次住宅革命。
节能效果好，建筑服务期满拆除时，钢结构材料可全部回收。
外形设计自如，室内大空间无梁无柱，跨度可达12米。
地基及基础的处理非常简单，施工速度快、周期短。
檁条的截面形式实腹式檁条的截面形式● 实腹式冷弯薄壁型钢截面在工程中的应用很普遍。
其中，卷边槽钢(亦称C形钢)檩条适用于屋面坡度i≤1/3的情况。
● 直边和斜卷边z形檩条适用于屋面坡度i>1/3的情况。
斜卷边Z形钢存放时可叠层堆放，占地少。
做成连续梁檩条时，构造上也很简单。
檩条的荷载和荷载组合● 1.2×永久荷载+1.4×max{屋面均布活荷载，雪荷载}；● 1.2×永久荷载+1.4×施工检修集中荷载换算值。
当需考虑风吸力对屋面压型钢板的受力影响时，还应进行下式的荷载组合：● 1.0×永久荷载+1.4×风吸力荷载。
檩条的内力分析● 设置在刚架斜梁上的檩条在垂直于地面的均布荷载作用下，沿截面两个形心主轴方向都有弯矩作用，属于双向受弯构件（与一般受弯构件不同）。
● 在进行内力分析时，首先要把均布荷载分解为沿截面形心主轴方向的荷载分量qx 、qy。
● C型檩条在荷载作用下计算简图如下：● Z型檩条在荷载作用下计算简图如下：檩条的内力计算檩条的截面验算—强度、整体稳定、变形强度计算—按双向受弯构件计算当屋面能阻止檩条的失稳和扭转时，可按下列强度公式验算截面：截面1.2.3.4点正应力计算公式如下：整体稳定计算当屋面不能阻止檩条的侧向失稳和扭转时(如采用扣合式屋面板时)，应按稳定公式验算截面：变形计算实腹式檩条应验算垂直于屋面方向的挠度。
对卷边槽形截面的两端简支檩条：对Z形截面的两端简支檩条：容许挠度[v]按下表取值檁条的构造要求●当檩条跨度大于4m时，应在檩条间跨中位置设置拉条。
当檩条跨度大6m时，应在檩条跨度三分点处各设置一道拉条。
钢结构檩条计算方法
钢结构檩条计算方法功能介绍钢结构住宅突破了中国“秦砖汉瓦”式的传统建造模式，被誉为“第四次住宅革命。
节能效果好，建筑服务期满拆除时，钢结构材料可全部回收。
外形设计自如，室内大空间无梁无柱，跨度可达12米。
地基及基础的处理非常简单，施工速度快、周期短。
樵条的截面形式实腹式榛条的截面形式[I (a) 热5L 型钢H 型纲这两种樟条适用于荷裁较大的屋面,•实腹式冷弯薄壁型钢截面在工程中的应用很普遍。
其中，卷边槽钢(亦称C 形 钢)檩条适用于屋面坡度31/3的情况。
•直边和斜卷边z 形檩条适用于屋面坡度i>1/3的情况。
斜卷边Z 形钢存放时 可叠层堆放，占地少。
做成连续梁檩条时，构造上也很简单。
z 型钢冷穹薄壁型钢适用于压型弱板的轻型屋面檩条的荷载和荷载组合• 1.2x永久荷载+1.4xmax｛屋面均布活荷载，雪荷载｝;• 1.2x永久荷载+1.4x施工检修集中荷载换算值。
当需考虑风吸力对屋面压型钢板的受力影响时，还应进行下式的荷载组合:• 1.0x永久荷载+1.4x风吸力荷载。
檩条的内力分析•设置在刚架斜梁上的檩条在垂直于地面的均布荷载作用下，沿截面两个形心主轴方向都有弯矩作用，属于双向受弯构件（与一般受弯构件不同）。
•在进行内力分析时，首先要把均布荷载分解为沿截面形心主轴方向的荷载分■ qx、qy。
kp 切位夕二%夕二%9甸二Q音q二C二当跨中设置一道拉条时橡条的计算简图及内力檩条的内力计算拉条设置情况由9犬产生的内力由分产生的内力1/Mg无拉条:靠'O05力版0.5qJ跨中有一道拉条拉条处负弯矩 1 ,2—41拉条与芟座间正弯知1 /640.625(7/-qj1 8 -三分点处各有一道拉条拉条勉鱼弯矩90 A拉条与支座间正弯矩1 J1360 %0.36797工巩产8 10.5”简支梁的跨中弯矩对X轴:Mx tnax =2fi/41-cos疗连续梁的支座及跨间弯矩对Y轴:1喝TT77M二江二/sma- 32 32i/ _ qF，尸喻14zu 丁------------------------------------ ------------------------------ MU a64 64檩条的截面验算一强度、整体稳定、变形强度计算一按双向受弯构件计算 当屋面能阻止檩条的失稳和扭转时，可按下列强度公式验算截面:对截面X 轴和y 轴的弯距;对两个形心主轴的有效净截面模量表示压应力）O截面1.2.3.4点正应力计算公式如下:瘵条在最大弯矩加上皿、 旅八二作用下引起截面正 应力符号如下图所示（正号表示拉应力，负号 A1xmax3(+)4(+) 1(-) ; 2(+)3(-)《4(+)Myrn ax变形计算实腹式檩条应验算垂直于屋面方向的挠度。
钢结构檩条计算演示
拉条、撑杆与檩条的连接见图所示，斜拉条 可弯折，也可不弯折。前一种方法要求弯折的直 线长度不超过15mm，后一种方法则需要通过斜垫 板或角钢与檩条连接。
连接角钢
屋架横向水平支撑与刚架梁连接节点构造
实腹式檩条可通过檩托与刚架斜梁连接，檩托可 用角钢和钢板做成，檩条与檩托的连接螺栓不应 少于2个，并沿檩条高度方向布置，见下图。设置 檩托的目的是为了阻止檩条端部截面的扭转，以 增强其整体稳定性。
适用于屋面坡度>1/3
适用于屋面坡度≤1/3
用于屋面的C型檁条
1.5.2
檩条的荷载和荷载组合
1．2×永久荷载+1．4×max{屋面均布活荷
载，雪荷载}；
1.2×永久荷载+1．4×施工检修集中荷载换算
值。 当需考虑风吸力对屋面压型钢板的受力影响 还应进行下式的荷载组合： 时，
1.0×永久荷载+1．4×风吸力荷载。
4
容许挠度[v]按下表取值
檩条的容许挠度限值 仅支承压型钢板屋面 （承受活荷载或雪荷载） 有吊顶 有吊顶且抹灰
l 150
l 240
l 360
1.5.5
檁条的构造要求
当檩条跨度大于4m时，应在檩条间跨中位置设置
拉条。当檩条跨度大6m时，应在檩条跨度三分点 处各设置一道拉条。
拉条的作用是防止檩条侧向变形和扭转并且提供x
Wex、Wey—对两个形心主轴的有效截面模量； —梁的整体稳定系数，按规范规定 计算。
bx
变形计算 实腹式檩条应验算垂直于屋面方向的挠度。 对卷边槽形截面的两端简支檩条：
5 qkyl v 384 EI x
对Z形截面的两端简支檩条 ：
4 q cos l 5 k v 384 EI x1
钢结构计算表格-檩条计算
