9 铸钢和铸铁
根据铸铁中碳的存在形式分类： ➢白口铸铁：少量碳固溶于铁素体，绝大部分碳以渗碳体形式存在。 ➢麻口铸铁：碳大部分以渗碳体形式存在，少部分以游离石墨形式存在。 ➢灰口铸铁：碳全部或大部分以游离石墨形式存在。 ➢工业上使用的铸铁主要是灰口铸铁。
根据灰口铸铁中石墨的形态分类： ➢灰口铸铁：包含孕育铸铁，石墨的形态为片状。 ➢可锻铸铁：石墨的形态为团絮状。 ➢球墨铸铁：石墨的形态为球状。 ➢蠕墨铸铁：石墨的形态为蠕虫状。
变速箱体
重型机床床身(HT-250)
大型船用柴油机汽缸体(HT-300)
9.4 可锻铸铁 （/玛钢）
石墨呈团絮状的灰口铸铁，是由白口铸铁经长时间石墨化退火获得的。 1）可锻铸铁的组织
基体(F、P)＋团絮状G。铁素体基体可锻铸铁由于表层脱碳而使心部的石墨 多于表层，断口心部呈灰黑色，表层呈灰白色，故又称黑心可锻铸铁。
ZG45 0.42-0.52 0.50-0.80 0.20-0.45 320 580 12 20 3.0
ZG55 0.52-0.62 0.50-0.80 0.20-0.45 350 650 10 18 2.0
2.碳素铸钢的化学成分与力学性能 碳是影响铸造碳钢件性能的主要元素。在亚共析钢范围内，随碳含量的增 加，铸钢的强度、硬度提高，塑性、韧性下降；当超过0.5%C后，屈服强度 不仅不再提高，反而有所下降，由于塑韧性显著下降，硬度过高，钢的切削 性能恶化；由于随碳含量增加，钢的熔化温度降低，故提高碳含量可增加钢 液的流动性。 Si和Mn对碳钢铸造性能的影响与碳类似，但它们的含量过高会增大钢的热 裂倾向。S、P使钢脆化，应严格控制。 与铸铁比，铸钢的强度和塑韧性都较高，但铸造流动性差、收缩率较大。
F+G
铸钢基本知识
1.2 铸钢牌号及表示方法
1.2.1 铸钢代号 “ZG”, Z-铸造，G-钢
1.2.2 以强度表示的铸钢牌号 ZG后面两组数据表示强度，第1组表示屈服强度，第2组表示抗拉
强度，单位MPa.
如：ZGD 650-830
铸钢代号 屈服强度 抗拉强度
精品课件
1.2.3 以化学成分表示的铸钢牌号
1） 碳的标注
精品课件
韧性 降低
（２）第二相强化
Mn、Cr、Mo、W、V 、Ti 、Nb、Zr等合金元 素在钢中能够形成各种碳化物－合金碳化物。
根据元素与碳亲和力的强弱，合金元素分为 强碳化物形成元素：V、Ti、Nb、Zr 弱碳化物形成元素：Mn 中强碳化物形成元素：Cr、Mo、W
精品课件
合金渗碳体
合金碳化物
在要求相同硬度条件下，合 金钢的回火温度高，塑韧性 好。
精品课件
一些含Cr、Ｗ、Mo、V等合 金 元 素 较 多 的 合 金 钢 ， 在 500 ～ 600℃范围内回火时，由于沉淀析 出这些合金元素的碳化物并呈弥散 状分布，因而对材料起到沉淀强化 的作用。
淬火钢在较高温度回火时， 硬度不降低反而升高的现象称为二 次硬化。
“ZG”后面的一组数据表示名义万分碳含量； 当含碳量大于1时，不标注含碳量； 平均碳含量小于0.1%的铸钢，其第1位数前加0； 牌号中碳的名义含量用上限表示。
精品课件
2 ） 合金元素的标注
碳含量后面排列各主要元素符号，每个元 素后面用整数标出名义百 分含量;
锰元素的平均含量小于0.9时，不标注元素符号。平均含量为0.91.4%时，只标符号；
常用的合金元素有： Cr、 Mn、Ni、 Co、Cu、Si、 Al、 B 、 W、 Mo 、 V、Ti、Nb、Zr、 Re等。
铸钢基本知识

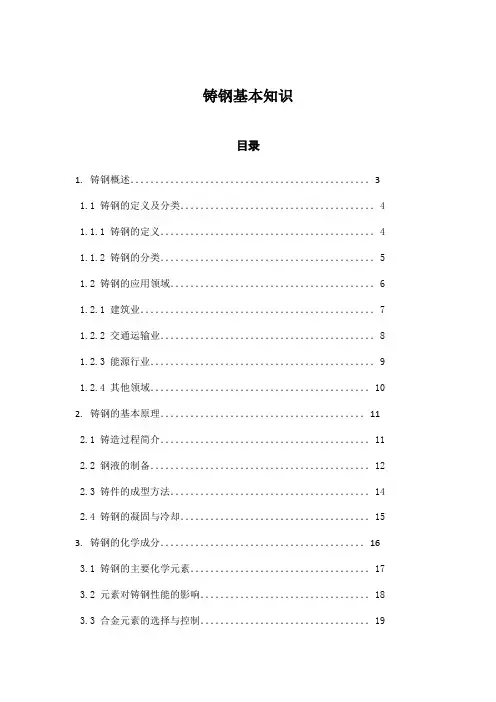

铸钢基本知识目录1.铸钢概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 1.1 铸钢的定义及分类．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 1.1.1 铸钢的定义．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 1.1.2 铸钢的分类．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5 1.2 铸钢的应用领域．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6 1.2.1 建筑业．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7 1.2.2 交通运输业．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 1.2.3 能源行业．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．91.2.4 其他领域．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．102.铸钢的基本原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 2.1 铸造过程简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 2.2 钢液的制备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 2.3 铸件的成型方法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．142.4 铸钢的凝固与冷却．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．153.铸钢的化学成分．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．16 3.1 铸钢的主要化学元素．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．17 3.2 元素对铸钢性能的影响．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18 3.3 合金元素的选择与控制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．194.1 强度与硬度．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．20 4.2 延伸率与断面收缩率．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21 4.3 冲击韧性．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．224.4 疲劳性能．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．245.铸钢的加工工艺．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．25 5.1 铸钢的熔炼与浇注．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．26 5.2 铸件的热处理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28 5.3 铸件的机械加工．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．285.4 铸件的表面处理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．306.铸钢的质量控制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31 6.1 铸钢的质量标准．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．32 6.2 铸钢的质量检测方法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．336.3 铸钢的质量改进措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．347.铸钢的焊接与切割．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．36 7.1 铸钢的焊接方法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．37 7.2 焊接材料的选用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．38 7.3 焊接工艺的制定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．407.4 铸钢的切割方法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．418.铸钢的腐蚀与防护．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．43 8.1 铸钢的腐蚀机理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．43 8.2 铸钢的防腐措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．458.4 铸钢的耐久性研究．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．479.铸钢的发展趋势．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．489.1 新型铸钢材料的研发．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．509.2 铸钢制造技术的创新．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．519.3 铸钢在新兴领域的应用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．529.4 环保型铸钢的研发与应用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．531. 铸钢概述铸钢，作为现代工业中不可或缺的材料，是一种通过将熔融金属倒入模具，待其冷却凝固后形成的具有特定化学成分和机械性能的金属材料。

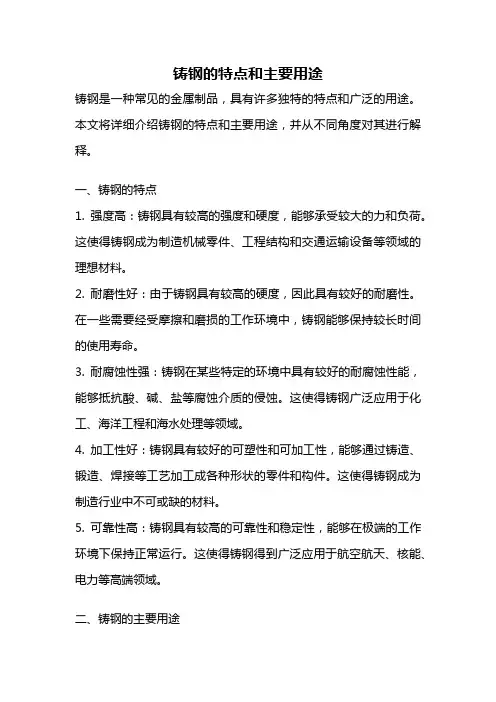

铸钢的特点和主要用途
铸钢的特点和主要用途铸钢是一种常见的金属制品，具有许多独特的特点和广泛的用途。
本文将详细介绍铸钢的特点和主要用途，并从不同角度对其进行解释。
一、铸钢的特点1. 强度高：铸钢具有较高的强度和硬度，能够承受较大的力和负荷。
这使得铸钢成为制造机械零件、工程结构和交通运输设备等领域的理想材料。
2. 耐磨性好：由于铸钢具有较高的硬度，因此具有较好的耐磨性。
在一些需要经受摩擦和磨损的工作环境中，铸钢能够保持较长时间的使用寿命。
3. 耐腐蚀性强：铸钢在某些特定的环境中具有较好的耐腐蚀性能，能够抵抗酸、碱、盐等腐蚀介质的侵蚀。
这使得铸钢广泛应用于化工、海洋工程和海水处理等领域。
4. 加工性好：铸钢具有较好的可塑性和可加工性，能够通过铸造、锻造、焊接等工艺加工成各种形状的零件和构件。
这使得铸钢成为制造行业中不可或缺的材料。
5. 可靠性高：铸钢具有较高的可靠性和稳定性，能够在极端的工作环境下保持正常运行。
这使得铸钢得到广泛应用于航空航天、核能、电力等高端领域。
二、铸钢的主要用途1. 机械制造：铸钢广泛应用于机械制造领域，如制造机床、汽车零部件、工程机械等。
铸钢具有高强度和耐磨性，能够满足机械设备在高负荷和恶劣工作环境下的要求。
2. 建筑工程：铸钢在建筑领域中起到重要作用，如用于制造钢结构、桥梁和高楼大厦等。
铸钢具有较高的强度和稳定性，能够保证建筑物的安全和稳定。
3. 航空航天：铸钢在航空航天领域中扮演着重要的角色，如用于制造飞机发动机、涡轮叶片和航空零部件等。
铸钢具有高温强度和耐磨性，能够满足航空航天设备的高要求。
4. 能源领域：铸钢在能源领域中应用广泛，如用于制造核电站设备、火力发电设备和风力发电设备等。
铸钢具有较好的耐腐蚀性和高温强度，能够适应能源设备的特殊环境。
5. 海洋工程：铸钢在海洋工程领域中有重要的地位，如用于制造海洋平台、海底管道和海洋结构等。
铸钢具有较好的耐腐蚀性和良好的可靠性，能够应对海洋环境的挑战。
铸钢基本知识2
σb σ k
ζ ＝ ζs: 屈服塑性变形 ζb> ζ > ζs: 均匀塑性变形
ζ达到ζb: 集中塑性变形， 产生颈缩 变形量达k 点后，发生 断裂
s
应变 ε 低碳钢拉伸应力-应变曲线
屈服 塑性 变形
均匀 塑性变形
不均匀集中 塑性变形
应 力 σ
断裂 弹 性 变 形
应变ε
以下力学性能指标均对成分、组织敏感
高碳钢及高碳合金钢）
应变 ε
其它类型材料的应力-应变曲线
衡量材料塑性的指标
伸长率δ 、断面收缩率ψ
L L0 100% L0 A0 A 100% A0
L0、A0：拉伸试样的原始标距长度、原始截面积；
L、A： 拉伸试样断裂后的标距长度、颈缩处最小 截面积
过量变形失效
过量弹性变形 过量塑性变形
除 Mn 外，所有合金元素都阻碍钢在加热时 A 晶粒的长大， 尤其是Ti、 V、Nb、Zr、 Al等，可形成 C 、N 化物，阻碍晶界迁
移，细化晶粒。
2）改变C曲线形状
除 Co 外，固溶于 A 中的合金元素总是不同程 度的增加Ａ稳定性，延缓Ａ的转变，使 C 曲线右移，
淬透性提高。
合金钢可选择油淬，高合金钢甚至空冷即可 获得M组织。
wSi ↑
金元素较多的合金钢，在 500 ～
600℃范围内回火时，由于沉淀析 出这些合金元素的碳化物并呈弥
HRC
一些含Cr、Ｗ、Mo、V等合
散状分布，因而对材料起到沉淀
强化的作用。 淬火钢在较高温度回火时， 硬度不降低反而升高的现象称为 二次硬化。
HRC
回火温度
wMo ↑
回火温度
2.1.3 合金元素提高钢的使用性能 1）提高钢的强度
连续铸钢知识介绍
连续铸钢知识介绍钢的生产过程分为炼钢和烧注两大环节。
把钢水凝固成固体有两种工艺方法：一种种是钢锭模浇注法，一种是连续铸钢法。
我厂采用后者，即将炼好的钢水直接铸成小方坯。
1、连铸机的主要类型现在世界各国使用的连铸机有立式、立弯式、弧型、椭圆形和水平式等5种。
立式连铸机的浇注作业和结晶凝固、二次冷却、切割等工序都在垂直线上顺序进行。
立弯式铸机，先是垂直的，待铸坯凝固后再弯90o成水平状，然后切割运出，设备高度比立式有所降低。
弧形连铸机是把钢液浇到弧形结晶器内，然后沿弧形轨道运行，经过四分之一圆弧，然后地水平方向出坯，其设备高度比立弯式更进一步降低，地弧形连铸机的基础上进一步改进，就出现了椭圆形连铸机。
目前新建连铸机是弧形最多。
2、连铸机组成主要设备由钢包回转台、钢水包、中间包（罐）、结晶器（一次冷却）、结晶器振动机构、二次冷却装置、拉坯（矫直）装置、切割装置、和铸坯运出装置等9部分组成。
3、我公司连铸机主要工艺参数机型：三台三机三流（ROKOP）全弧型小方坯连铸机。
一台二机二流（ROKOP）全弧型小方坯连铸机。
铸坯断面：120×120mm；150×150mm；160×220mm．定尺范围：2.8～9m铸机弧型半径：6/12m，6m剪切机形式；45o液压对角剪和平剪。
中间包容量：14T，9T（注指溢流液面时）。
浇注钢种：普碳钢、低合金钢、20g、45#钢。
流间距：1200mm。
冶金长度：9.731m。
振动频率：0～256次/分振动行程：8.2mm、10.5mm结晶器长度：812mm4、连铸机流数的确定炼钢炉出钢量确定了之后，在一台连铸机上浇同一种断面铸坯的流数：n=G/a×b×c×d式中：n—一台连铸机的流数；G—钢包容量，t；a×b—铸坯断面面积，mm2；V—平均拉速，m/min；ρ—钢密度，t/m3；T—钢包浇注时间，min。
5、弧形连铸机弧形半径的计算弧形半径是指连铸坯外曲率半径。
铸钢的相关标准和知识
铸钢的相关标准和知识铸钢井盖采用GBT5613-1995国际及其它国家铸钢牌号表示方法（1）国际标准化组织（ISO）“一般工程用铸造碳钢”和“一般工程与结构用高强度铸钢”均按屈服强度和抗拉强度分级，高合金铸钢以化学成分表示牌号。
（2）美国试验与材料学会（ASTM）一般工程用碳钢铸件（ASTM A27/A27M）, 高强度铸钢结构件（ASTM A148/A148M）和公路桥梁用铸钢件（ASTM A486/A486M）均按强度分级。
高合金铸钢采用美国合金铸造协会（ACI）的表示方法。
（3）日本标准（JIS）日本铸钢牌号前冠以大写字母SC，其后，不同用途的铸钢采用特定的字母和数字表示牌号。
一般碳素铸钢件的牌号用强度表示，在SC后的三位数字，即抗拉强度（MPa ）的最低值。
焊接结构用铸钢件的牌号也用强度表示，在SC后加字母W表示焊接用，再用数字表示最低抗拉强度（MPa）。
结构用高强度碳钢及低合金钢按合金元素分类。
碳钢为SCC，后加一分类号。
低锰钢为SCMn ，后加一分类号。
锰铬钼钢为SCMnCrMo ，后加一分类号。
在SC后，加字母“ S”表示铸造不锈钢，加“ H ”表示耐热铸钢，加“ PH ”表示高温用压力容器铸钢，加“ PL”表示低温压力容器铸钢。
其后加1~2位数字的顺序号。
（4）德国标准（DIN ）所有碳素钢铸钢和低合金铸钢牌号均冠以大写字母GS。
一般铸钢件按强度分级，在GS后加一组二位数字，表示抗拉强度（1/10MPa）。
要求焊接性能较好的铸钢及合金钢则以化学成分表示牌号。
（5）英国标准（BS）英国有三种铸钢系列：BS3100为一般工程用铸钢件。
BS3146金属熔模精铸件，其中第一部分为碳钢和低合金钢，第二部分为耐蚀热钢，第三部分为真空熔炼的合金。
BS1504为承压的铸钢件，其中碳钢铸件为一组（BS1504 —161 ），牌号为三位数字，即抗拉强度（MPa ）。
低、中合金钢牌号按成分分为8种，高合金钢的牌号与BS3100相同。
